Что такое защитное зануление и где оно применяется

Цвет обоев

Заземленное неэлектрическое оборудование

К заземлителю подключаются и конструкции, никак с электричеством не связанные:

1. Ограждения и прочие конструкции на эстакадах и галереях, в которых при разряде молнии на близком расстоянии наводится опасная разность потенциалов. То же может произойти с трубопроводом или емкостью, содержащими горючее вещество. Из-за наведенного напряжения возможно искрение с последующим взрывом, потому такие конструкции также заземляют.
2. Изделия, в которых в процессе эксплуатации накапливается статический заряд. В основном это трубопроводы и емкости: статическое электричество образуется из-за трения частиц транспортируемой среды. По этой причине ограничивают скорость подачи топлива в авиалайнеры.
3. Трубопроводы значительной протяженности. В соответствии с законом электромагнитной индукции, в таких трубопроводах при изменении магнитного поля Земли, а оно всегда нестабильно под действием солнечного ветра, образуются так называемые блуждающие токи. Потому их подключают с определенным шагом к заземлителям.

Отличие рабочего заземления от защитного

Рабочее заземление. Принцип работы – это выполнение соединения с землей несколько отдельно стоящих объектов электросхемы здания. Это могут быть нейтраль обмотки генератора, и других различных устройств.

Оно предназначено для обеспечения правильной работы электроустановки, независимо от условий его применения. Осуществление этого вида защиты происходит, непосредственно соединяя заземляемые корпуса электроустановок с заземлителями.

Достаточно редко, рабочее заземление может проводиться с помощью специализированных приспособлений – это могут быть пробивные предохранители, резисторы.

Защитное зануление и заземление, как указывалось выше, выполнение работ по электрическому соединению с металлическими нетоковедущими частями устройств. При этом основной работой защитного контура, является предохранение нанесения электротравм при касании человеком корпуса оборудования, потому, что ток с него отводится на заземляющий контур, сопротивление которого меньше чем сопротивление человеческого тела.

Поэтому отличием этих двух защитных устройств, является принцип их работы. Если рабочее уравнивает потенциалы, то защитное отводит ток на заземляющий контур, как правило, по глухозаземленной нейтрали.

Но при оснащении своего помещения любым из видов защиты, наибольшая эффективность работы, будет достигаться при условии, что токи короткого замыкания не будут увеличиваться в связи с уменьшением уровня сопротивления заземлителя.

Еще о чем следует помнить. Ни один заземляющий контур не сможет выполнить работу автоматов отключения тока и устройства защитного отключения при утечках тока. А также эти приборы, не смогут выполнить свою работу надежно, без защитного заземления.

Как устанавливать искусственный электрод в грунт

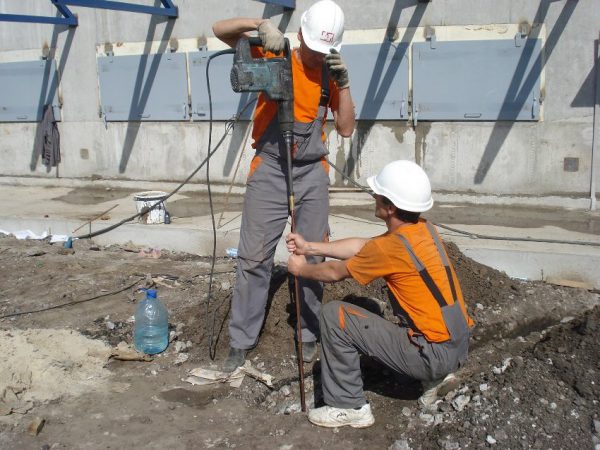

Искусственный заземлитель в процессе изготовления неоднократно подвергается проверке на соответствие всем параметрам нормативных требований. Аналогичная ситуация с его установкой и расположением в грунте. Обобщив данные, можно выделить основные моменты производства такого электромонтажа:

1. Процесс установки практически полностью механизирован.
2. Если предусмотрено два протяженных (горизонтальных) луча, от заземляемой части электроустановки электроды прокладываются в противоположных направлениях. При условии, что заземлителей больше двух, прокладка лучей осуществляется под наклоном (угол в 120° – 90°). Обусловлено такое размещение улучшением показателя сопротивляемости.
3. При монтаже заземлителя часто происходит распределение потенциалов. Разница потенциала на поверхности грунта (сверху заземлителя) и вокруг элемента (внутри почвы) служит причиной возникновения опасных напряжений. Для выравнивания потенциалов в таких случаях искусственный заземлитель изготавливается в форме сетки. Горизонтальные электроды прокладываются как вдоль, так и поперек площади электроустановки. Соединения на местах пересечения выполняются сваркой.

Завершающим этапом выполнения заземления обязательно будет работа по измерению параметров сопротивления заземления.

Защита от удара электрическим током

Перед тем как дать ответ на главный вопрос, зачем нужно заземление, нужно разобраться с конструкцией. Заземление — это кусок электрического провода определенного размера, где один конец присоединяется к электрооборудованию, а второй запускается под землю.

И вот именно монтаж заземляющего устройства дает возможность предотвратить поражение электрическим током или минимизировать его воздействие на человека. Также нередко возникает вопрос, для чего требуется контур заземления? Он нужен для бытового электрического оборудования, выполненного из металла, это может быть:

Наводя потенциал на корпус из металла, ток в обязательном порядке должен уходить в землю. Но в данном случае требуется создание устройства в виде металлической конструкции, которое создает контакт непосредственно с землей.

Таким образом, при наведении потенциала на электрический корпус бытового прибора электрический ток будет полностью уходить в землю, и для человека подобная ситуации не влечет никакой опасности. Разумеется, часть все равно пройдет через тело человека, но опять же, ситуация безопасна и никаких пагубных воздействий не будет.

Функции искусственного заземляющего элемента

Согласно пункту ПУЭ 1.7.28, заземление должно быть организованно для всех видов промышленных и бытовых электроустановок. Необходимость установки аргументирована практической значимостью функций системы. Каждой части заземляющего устройства отведена своя задача.

Проводящий элемент или совокупность соединенных между собой аналогичных элементов заземляющего устройства играют важную роль в надлежащей работе всей системы заземления объекта.

Существует две основных функции заземления, которые реализуются при помощи искусственного заземлителя:

1. Обеспечение электрической безопасности пользователям электроустановки. Основные задачи защитной функции — уменьшение показателей разности потенциалов, отвод блуждающего тока. Ток утечки образуется при взаимодействии заземляющего предмета с фазным кабелем.
2. Поддержка эффективной и бесперебойной работы как электрического оборудования, так и всей электроустановки.

Искусственный заземлитель имеет ряд требований, реализация которых позволит добиться надлежащего результата выполнения функций. Основа — надежный монтаж и оптимальное расположение в грунте заземляющего элемента.

Монтаж защитного заземления своими руками

Треугольный контур заземления

Вообще, качество защитного заземления напрямую зависит от грунта. Например, сложно сделать хорошее заземление на камнях. Здесь нужно создать «надёжный контакт» с землёй, что в данном случае очень проблематично. Но и здесь существуют свои методы и разработки, которые рассматривать не будем. Просто затронем обычный житейский вариант.

Самые подходящие почвы для надёжного контура заземления – это суглинок, глина и торф. На песчанике устроить хорошее заземление гораздо сложнее. Не маловажным показателем будет глубина залегания грунтовых вод. Чем выше грунтовые воды, тем лучше будет заземление. Как известно, вода отличный проводник электричества, поэтому, она играет важную роль в данном вопросе.

Для изготовления надёжного заземляющего контура Вашей бани или дома нужно выбрать примерно в метре от фундамента, влажное тенистое место возле постройки. Людям здесь ходить нежелательно, можно организовать цветник с тенелюбивыми растениями. После этого выкапывается траншея в виде периметра треугольника шириной на штык лопаты. Глубину выбираем в зависимости от грунта. Чем суше и каменистее почва – тем глубже копаем. Но в среднем углубляться следует не меньше полуметра.

Приготовив траншеи, переходим к заземлителям. В их роли могут быть использованы железные трубы, уголки, швеллера, металлические прутья и арматура. Конечно, стеклопластиковая арматура здесь применяться не может, так как является идеальным диэлектриком. Более продвинутый вариант – специальные электроды из стали или меди, которые изготавливают именно для этих целей. В этом видео как раз рекламный ролик этой темы.

Отрезав выбранный или имеющийся материал длиной примерно 2 метра, забиваем заземлители в грунт по углам приготовленного треугольника. Затем при помощи сварки или специальных зажимов (плашек) соединяем забитые уголки или электроды между собой. В роли соединителя лучше всего применить металлическую полосу.

Если соединения происходят при помощи сварки, то эти места очищаются от шлака и прокрашиваются суриком. Только не стоит красить все металлические части, это значительно ухудшит результат. Цель этой работы – создать большую площадь соприкосновения металлических частей с землёй. Чем больше будет площадь, тем лучше. Электрическое сопротивление при этом значительно снизится. Чего мы и добиваемся.

Соединение заземляющего контура

Следующий этап – проводом (лучше голым) соединяем сделанный заземляющий контур с заземляющей шиной в электрическом распределительном щите дома или бани. Сечение провода лучше взять 16 мм2  или больше. Соединяем с помощью болтовых соединений: для лучшего контакта целесообразно воспользоваться наконечниками. Если вводной щит металлический – его также заземляем через специальный болт. Это делается обязательно.

После того, как заземляющий контур смонтирован и подключен к сборке, можно его немного засыпать землёй, посыпать обычной поваренной солью, полить водой и хорошо утрамбовать. Соль и вода создадут наименьшее электрическое сопротивление между грунтом и контуром. Затем вся траншея засыпается остатками земли и выравнивается.

На этом монтаж защитного заземления можно считать законченным. Если всё сделано правильно, то при замерах, сопротивление контура не должно превышать 4 Ом. Но этого, как правило, никто никогда не делает. Существуют фирмы, которые занимаются электрическими замерами, но цены на эти услуги ощутимо «кусаются». Так что лучший вариант – всё устройство защитного заземления сделать самостоятельно и правильно, соблюдая те моменты, которые описаны выше.

Цитата мудрости: Настоящая жизнь совершается там, где она не заметна.

Зачем нужно заземление?

Заземление – устройство, предохраняющее человека от поражения электрическим током. Благодаря использованию различных заземляющих приспособлений удается избежать жертв на производстве и в быту. Собственно в этом его основное предназначение. Но чтобы правильно воспользоваться заземлением необходимо для начала понять, что это такое и как оно работает.

Что такое заземление?

Итак, что из себя представляет заземление? Конструктивно это чаще всего обычный кусок провода, который одним концом соединён с корпусом электрического аппарата, а другим концом с землей, откуда собственно и название. Заземление также может присутствовать в вилке современного электроинструмента,  там его роль такая же – при повреждении инструмента заземление предохраняет человека от удара электрическим током.

Существует множество различных систем заземления таких как TN-C, TN-S, TN-C-S и другие, собственно, обычному человеку, не имеющего электротехнического образования вовсе не обязательно вникать в данные вещи настолько глубоко, поэтому мы движемся дальше.

Как работает заземление

Суть заземления проста – служить проводником. Допустим, случилась аварийная ситуация – сломалась стиральная машина. При этом замкнуло обмотку электродвигателя (или что-нибудь еще) и корпус машинки оказался под напряжением. Человек ничего не подозревая может коснуться корпуса, после чего его ударит током. Для того чтобы этого не произошло, стиральную машину заземляют.

Тогда если человек коснётся корпуса, то ток пройдет не через него, а через заземление. А произойдёт так потому, что кожа человека имеет сопротивление порядка нескольких кило Ом, а сопротивление заземляющего проводника не более 5-10 Ом, что в тысячу раз меньше чем сопротивление кожи человека.

Выходит, что току в тысячу раз проще пройти по проводу и уйти землю, чем пройти через человека.

В чем разница между заземлением и занулением

Если говорить простым языком, то зануление это соединение корпуса приемника электроэнергии с нулем. Ноль – это провод, имеющий нулевой потенциал и идущий из трансформатора. Зануление работает так: если на корпус приемника попадает провод под напряжением, то он через корпус замыкается на ноль, что вызывает короткое замыкание. Защита автоматически срабатывает и отключает питание.

Зануление это прием который используется только на производстве и по своим защитным свойствам гораздо хуже заземления. К сожалению, во многих старых домах не существует возможности защитить проводку квартиры с помощью заземления и прибегают занулению, что крайне не безопасно.

Вот мы вкратце и ответили на вопрос “зачем нужно заземление?”. Надеемся материал оказался вам полезен! Удачи!

1 1 1 1 1 1 1 1 1 1 4.79 (100 Голоса)

На что смотреть при выборе

Смеситель кухни требует особого внимания и учета всех нюансов конструкции. Он является довольно сложным устройством и должен прослужить на месте установки большой срок

Чтобы подобрать его под свои требования и не пожалеть через некоторое время следует обратить внимание на следующие параметры:

1. Излив. Кухонные смесители обладают специальной изогнутой формой излива для более комфортного мытья любой посуды.
2. Система управления. Классический модели имеют в своем составе систему управления, состоящей из двух уровней. На кухне многие пользователи рекомендуют устанавливать однорычажные смесители, поскольку они более удобные в использовании и не требуют больших усилий для регулирования температуры воды.
3. Материал и покрытие. На кране со временем обязательно появятся брызги воды, способные повлечь за собой ржавчину и прочие неприятности, знакомые каждому из нас. Чаще всего при изготовлении смесителя в качестве главного покрытия используется хромированная сталь со специальным покрытием против образования и размножения бактерий. Устройства, изготовленные из нержавеющей стали, имеют свойства сохранения своего товарного вида на долгие годы.

Почему человека бьёт током

Рассмотрим две типовых ситуации, когда вас бьет током:

1. Стиральная машинка исправно выполняла свою работы, а когда вы захотели её отключить – почувствовали, что её корпус «щипает» вас. Или еще хуже, когда вы к ней прикоснулись – вас серьезно «дёрнуло».
2. Вы решили принять ванну, включили воду, взявшись за кран, вы почувствовали такое же действие электричества – пощипывание или сильный удар.

И та и другая ситуация решается подключением заземления к корпусам приборов и всех металлических частей в ванной комнате и установкой УЗО или дифференциального автомата на вводе электроэнергии в дом или на группу потребителей.

Различия между видами заземлений

Между рабочим и защитным заземлением имеются существенные различия. Главное из них заключается в предназначении. В то время как рабочее обеспечивает нормальное функционирование электрического оборудования, защитным заземлением называется защита от поражения электротоком. Кроме того, оно способствует защите оборудования от выхода из строя в случае, если корпус будет случайно пробит. Если здание имеет молниеотвод, то защитное сопротивление будет препятствовать возможной перегрузке во время грозы.

Рабочее заземление используется лишь на промышленных предприятиях, а в жилых зданиях монтируется заземляющий проводник, подведенный к розетке. Но все же есть электроприборы, таящие в себе возможную опасность, поэтому не будет лишним и их заземление с применением глухозаземленной нейтрали.

Виды контуров заземления

Для быстрого «стекания» тока в землю наружная подсистема перераспределяет его на несколько электродов, расположенных в определенном порядке для увеличения площади рассеивания. Выделяются 2 основных вида соединения в контур.

Треугольник — замкнутый контур

Этот случай предусматривает использование 3-х штырей, соединенных полосами в равнобедренный треугольник. Расстояние между электродами выбирается по такому принципу: минимальное расстояние – длина подземной части электрода (глубина), максимум – 2 глубины. Например, для стандартного заглубления 2,5 м сторона треугольника выбирается в пределах 2,5-5 м.

Линейный

Такой вариант составляется из нескольких электродов, расположенных в линию или полукругом. Используется разомкнутый контур в тех случаях, когда сформировать замкнутую геометрическую фигуру не позволяет площадь участка. Расстояние между штырями выбирается в пределах 1-1,5 глубины. Недостаток способа – увеличение количества электродов.

Указанные виды наиболее часто используются при обустройстве заземления частного дома. В принципе, замкнутый контур можно сформировать в форме прямоугольника, многоугольника или круга, но потребуется большее количество штырей. Главное преимущество замкнутых систем – продолжение функционирования в полном объеме при разрыве связки между электродами.

О системах заземления

Применяют несколько систем заземления, обозначаемых комбинацией букв. Буквы имеют следующее значение:

• I: изолированный проводник;
• N: имеется подключение к глухозаземленной нейтрали;
• Т: имеется подключение к заземляющему проводу.

Основных видов систем заземления три:

1. Тип IT — система с изолированным нейтральным проводом. В данной системе провод заземления изолирован от нейтрали либо контактирует с ней через резистор с высоким номиналом или воздушный промежуток. В жилых домах не применяется. Предназначена для подключения приборов, предъявляющих особые требования к безопасности и стабильности. В основном используется в лабораториях и лечебных учреждениях.
2. Тип TT — система с независимыми заземлителями. Оптимальный вариант для частных и хозяйственных строений. Предусматривает использование двух заземлителей – для источника электротока и металлических элементов системы, не имеющих защиты. Провод заземления (РЕ) в этой системе независим, а его работоспособность на участке между оборудованием и трансформатором улучшена. Возможны сложности при подборе диаметра для собственного заземлителя. Этот недостаток компенсируется путем устройства системы защитного отключения.
3. Тип TN. Провод заземления в такой системе совмещен с нейтралью, потому при пробое фазы на корпус происходит КЗ и автомат разъединяет цепь. Этим обеспечивается высокий уровень безопасности.

Различные системы заземления

Системы TN получили наибольшее распространение. Есть три их подвида:

1. TN-S: вариант с нулевым и разделенным рабочим проводником. С целью повышения безопасности вместо одного нулевого провода применяется два: один используется как защитный, второй — как нейтральный с подключением к глухозаземленной нейтрали. Такая система обеспечивает наилучшую защиту от поражения током.
2. TN и TN-C-S: вариант с PEN-проводом и парой нулей. К оборудованию подключается нулевой провод, расщепленный на жилы PE и N.
3. В TN-C-S после разделения устанавливается второй заземлитель, чем обеспечивается бесперебойная работа системы.

Достоинства системы TN:

• устройство довольно простое;
• осуществляется защита от разрядов молнии;
• для защиты проводки достаточно установить автоматы от замыкания.

Недостатки:

• существует вероятность перегорания нуля снаружи с последующим пробоем металлических корпусов оборудования;
• требуется оборудование для уравнивания потенциалов.

Система TN мало подходит для сельских населенных пунктов.

От правильности организации заземления подчас зависят жизни людей. Под организацией подразумевается не только устройство, но и своевременный контроль сопротивления заземлителя. Из-за окисления или изменения параметров грунта оно может оказаться завышенным, вследствие чего защитный эффект заземления будет утрачен.
