Вводные автоматы и их выбор

Принцип действия автоматического выключателя

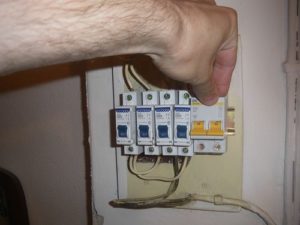

Теперь разберемся, как работает автомат защиты сети. Подключение его осуществляется подъемом вверх рукоятки управления. Чтобы отключить АВ от сети, рычаг опускают вниз.

Когда автомат защитный электрический функционирует в обычном режиме, то электрический ток при поднятой вверх рукоятке управления поступает к аппарату через подсоединенный к верхней клемме кабель питания. Поток электронов идет к неподвижному контакту, а от него – к подвижному.

Затем по гибкому проводнику ток поступает на соленоид электромагнитного расцепителя. С него по второму гибкому проводнику электричество идет к биметаллической пластине, входящей в тепловой расцепитель. Пройдя по пластине, поток электронов через нижнюю клемму уходит в подключенную сеть.

Особенности работы теплового расцепителя

При превышении током цепи, в которой установлен автомат защиты, номинала устройства возникает перегрузка. Поток электронов высокой мощности, проходя через биметаллическую пластину, оказывает на нее термическое воздействие, делая более мягкой и заставляя выгнуться в сторону отключающего элемента. При вступлении последнего в контакт с пластиной происходит срабатывание автомата, и подача тока в цепь прекращается. Таким образом, тепловая защита позволяет не допустить чрезмерного нагревания проводника, которое может привести к расплавлению изоляционного слоя и выходу проводки из строя.

Нагревание биметаллической пластины до такой степени, чтобы она изогнулась и вызвала срабатывание АВ, происходит в течение определенного времени. Оно зависит от того, насколько величина тока превышает номинал автомата, и может занять как несколько секунд, так и час.

Срабатывание теплового расцепителя происходит в случае превышения током цепи номинала автомата как минимум на 13%. После остывания биметаллической пластины и нормализации величины текущего тока защитное устройство можно будет снова включить.

Если воздух в помещении, где установлен аппарат, имеет высокую температуру, то пластина нагреется до отключающего предела быстрее, чем обычно, и может сработать даже при незначительном возрастании тока. И наоборот, если в доме холодно, нагревание пластинки будет происходить медленнее, и время до отключения цепи увеличится.

Срабатывание теплового расцепителя, как было сказано, требует определенного времени, в течение которого ток цепи может прийти в норму. Тогда перегрузка исчезнет, и отключения устройства не произойдет. Если же величина электротока не снижается, автомат обесточивает цепь, предотвращая оплавление изоляционного слоя и не допуская возгорания кабеля.

Причиной перегрузки чаще всего становится включение в цепь устройств, суммарная мощность которых превышает расчетную для конкретно взятой линии.

Нюансы электромагнитной защиты

Электромагнитный расцепитель предназначен для защиты сети от короткого замыкания и по принципу работы отличается от теплового. Под действием сверхтоков КЗ в соленоиде возникает мощное магнитное поле. Оно сдвигает в сторону сердечник катушки, который размыкает силовые контакты защитного устройства, воздействуя на механизм расцепителя. Питание линии прекращается, благодаря чему исчезает опасность возгорания проводки, а также разрушения замкнувшей установки и автоматического выключателя.

Поскольку в случае КЗ в цепи происходит мгновенное возрастание тока до величины, способной за короткое время привести к тяжелым последствия, срабатывание автомата под воздействием электромагнитного расцепителя происходит за сотые доли секунды. Правда, при этом ток должен превысить номинал АВ в 3 и более раза.

Наглядно про автоматические выключатели на видео:

Дугогасительная камера

Когда контакты цепи, через которую протекает электрический ток, размыкаются, между ними возникает электрическая дуга, мощность которой прямо пропорциональна величине сетевого тока. Она оказывает на контакты разрушающее воздействие, поэтому для их защиты в состав устройства входит дугогасительная камера, представляющая собой набор пластинок, установленных параллельно друг другу.

При контакте с пластинами происходит дробление дуги, в результате чего снижается ее температура и происходит затухание. Газы, возникшие при появлении дуги, через специальное отверстие удаляются из корпусной части защитного устройства.

3 Дизайн помещения – учитываем цвет и светоотражающий эффект

Чтобы окрашенные обои стали украшением интерьера, следует правильно подобрать цвет и знать особенности светоотражающего эффекта краски. Обои под покраску первоначально бесцветные, имеют разную поверхность. Изначально допустимо окрасить обои в любой цвет, лучше светлый, что станет хорошей основой. В жилых помещениях предпочтение отдают пастельным тонам. Чтобы получить нужный оттенок, прибегаем к операции под название колерование. Оно возможно двумя способами: в домашних условиях и компьютерное. Для колерования необходимо купить пигмент и смешать его с краской.

Матовая краска поглощает свет, ее хорошо использовать в больших помещениях

В домашних условиях невозможно приготовить состав абсолютно одинакового оттенка в разных емкостях. А часто приходится это делать, когда красящего состава не хватает. Цвет после высыхания тоже невозможно предугадать, краска обычно темнеет. Поэтому лучше прибегнуть к компьютерной колеровке. Колеровочные машины сделают краску любого цвета, она получится абсолютно одинакового оттенка в разных емкостях. Даже если этого объема окажется недостаточно, компьютерная колеровка сделает еще нужное количество краски с абсолютным совпадением оттенка. Однозначно, компьютерная колеровка имеет явные преимущества.

Каждая краска для обоев под покраску по-своему отражает свет:

1. 1. Глянцевая – имеет отблеск, дополнительно отражает свет. Рекомендуется применение в северных комнатах, нежелательно использовать в южных, где яркое освещение.
2. 2. Полуглянцевая – оптимально отражает свет, применяется в большинстве комнат. Отражает неровности стены, основа должна быть ровной.
3. 3. Матовая – поглощает свет. Она создает домашний уют, применяется для обойных материалов в помещениях с большим метражом.
4. 4. Полуматовая – способность отражать свет небольшая. Хорошо выполняет свои функции в спальне, гостиной.
5. 5. Атласная – сильно отражает свет. Искусственное освещение вызывает блики. Кухня, санузел – там ее применяют.

Схема подключения вводного автомата

Какие еще параметры важны при выборе

Количество полюсов

Для простоты восприятия, вынесем за скобки трехфазные выключатели. Выбираем между 1 и 2 полюсными конструкциями. С точки зрения Правил устройства электроустановок (ПУЭ), разницы нет. Но те же правила подразумевают качественную организацию заземления или зануления. А если возникнет проблема с появлением фазы на нуле (к сожалению, в старом жилом фонде это реально), то лучше будет полностью отключить вашу квартиру от линий электропередач. Поэтому, если вы можете выбрать какой вводной автомат устанавливать — возьмите двухполюсный.

Время — токовая характеристика

Существуют разные типы кривых времятоковых характеристик, обозначаются они латинскими буквами: A, B, C, D… Начиная с A и далее происходит постепенное загрубление чувствительности устройства. Например, тип «B» означает срабатывание электромагнитного расцепителя при 3–4 кратном превышении тока, тип «C» при 5–7 кратном, «D» при 10-ти кратном. Тепловой расцепитель будет срабатывать одинаковым образом у разных типов времятоковых характеристик.

Более точные данные всегда необходимо получать из документации производителя на каждое конкретное изделие, например, для вводных автоматов BA47-29 характеристики срабатывания следующие:

Пример графиков для BA47-29 с характеристиками (типами) B, C, D приведены ниже на картинке, зависимости для других типов можно найти на официальных сайтах производителей. Выбор того или иного типа обусловлен видом подключаемой нагрузки, а точнее ее способностью потреблять ток скачкообразно. Например, у двигателей пусковой ток превышает номинальный в несколько раз, и в зависимости от их разновидностей могут применяться устройства типа «C» или «D». Тип «B» рекомендован при нагрузках, не имеющих значительных пусковых токов.

Также, использование типов с уменьшенной чувствительностью срабатывания имеет смысл для увеличения вероятности срабатывания нижестоящих групп автоматических выключателей.

Номинальный ток

Основная характеристика, по которой и происходит, в основном, выбор устройства. Тем не менее, как мы убедились в предыдущем разделе, необходимо учитывать и времятоковую характеристику, так как реальный ток срабатывания зависит одновременно как от номинального тока, так и от типа характеристики. В ранее приведенных таблицах номинальный ток обозначен как In. Теоретически, при отсутствии пусковых токов, нагрузка, потребляющая ток, равный номинальному не должна приводить к срабатыванию (отключению) устройства.

Способ крепления

На сегодняшний день, альтернативы нет. Это выключатели, которые устанавливаются на DIN рейку. Никакого прямого прикручивания на стену или корпус щитка. Только монтаж на DIN фиксаторы. Однако, при использовании специальных аксессуаров возможны и другие типы крепления.

Прибор может быть в отдельном корпусе, или установлен в общий щит — это неважно. Главное, обеспечить свободный доступ для владельца

Важный момент: опломбировка вводного автомата. Есть множество способов ограничить доступ к контактам (для исключения несанкционированного подключения). Можно установить заглушки на отверстия для затяжки винтов на контактах.Или просто поставить пломбы на крышки, закрывающие контактные группы.Главное, чтобы после опломбирования можно было беспрепятственно включать и выключать энергоснабжения.

Типы электрических автоматов

Автоматические выключатели широко используются в системах электроснабжения, обеспечивая надежную защиту электрическим цепям и сетям, бытовым приборам и электрооборудованию. Их основной задачей является обесточивание цепи в нужный момент путем отключения подачи электрического тока. Срабатывание автомата защиты происходит при коротких замыканиях, а также при нагреве проводов из-за перегрузок в сети.

Автоматы защиты сети могут работать в цепях постоянного и переменного тока, а универсальные конструкции способны работать при наличии в сети любого электрического тока. В соответствии с конструкцией, они разделяются на три типа, которые служат основой для других разновидностей автоматических выключателей:

• Воздушные автоматы. Используются в промышленном производстве, где токи в цепях могут достигать нескольких тысяч ампер.
• Автоматы в литом корпусе. Отличаются широким рабочим диапазоном, составляющим от 16 до 1000 А.
• Модульные автоматы. Именно они широко используются в квартирах и частных домах. Их название связано со стандартной шириной, составляющей кратность в 17,5 мм, в зависимости от количества полюсов. То есть, в одном блоке может использоваться сразу несколько выключателей.

Все автоматы защиты разделяются в соответствии с показателями номинального тока и напряжения, поскольку большинство защитных устройств устанавливаются в сетях 220 или 380В.

Автоматические выключатели могут быть токоограничивающими и не токоограничивающими. В первом случае автомат представляет собой выключатель, в котором время отключения установлено на чрезвычайно малую величину, в течение которой токи короткого замыкания не успевают достичь максимума.

Автоматы классифицируются по числу полюсов и могут быть одно-, двух-, трех- и четырехполюсными. Они оборудуются максимальными, независимыми, минимальными или нулевыми расцепителями напряжения. Большое значение имеет скорость срабатывания, когда устройства могут быть нормальными, быстродействующими и селективными. В некоторых приборах допускается сочетание технических характеристик. Некоторые модели оборудуются свободными контактами, а проводники подключаются к ним разными способами.

Существует разделение на различные типы по конструкции расцепителя или размыкателя, установленного в автомате. Данные элементы играют важную роль и разделяются как магнитные и тепловые. В первом случае размыкатель относится к быстродействующим и обеспечивает защиту при коротких замыканиях. Время срабатывания составляет от 0,005 до 3-4 секунд. Работа теплового расцепителя происходит гораздо медленнее, поэтому он используется в основном для защиты от перегрузок. Основой элемента является биметаллическая пластина, нагревающаяся при возрастающих нагрузках. Период срабатывания находится в пределах от 3-4 секунд до нескольких минут.

Кроме того, автоматы разделяются по типам отключения или по времятоковым характеристикам. Каждый тип маркируется символами А, В, С, D, К, Z. Например, тип А используется при размыкании цепей, имеющих значительную длину проводки, хорошо защищает полупроводниковые устройства. Предел срабатывания составляет 2-3 номинальных тока. Тип В применяется в системах освещения общего назначения и обладает порогом срабатывания 3-5 номинальных тока. Более подробные сведения о каждом типе автомата можно взять из таблицы.

Подбор номинала автоматического выключателя по току и мощности нагрузки

Для выбора подходящего автомата удобно рассчитать силу тока на один киловатт мощности нагрузки и составить соответствующую таблицу. Применив формулу (2) и коэффициент мощности 0.95 для напряжения 220 В, получим:

1000 Вт / (220 В х 0,95) = 4,78 А

Учитывая, что напряжение в наших электросетях нередко не дотягивает до положенных 220 В, вполне корректно принять значение 5 А на 1 кВт мощности. Тогда таблица зависимости силы тока от нагрузки будет выглядеть в таблице 1, следующим образом:

Мощность, кВт	2	4	6	8	10	12	14	16
Сила тока, А	10	20	30	40	50	60	70	80

Данная таблица даёт приблизительную оценку силы переменного тока, протекающего по однофазной электрической сети при включении бытовых электроприборов. При этом следует помнить, что имеется в виду пиковая потребляемая мощность, а не средняя. Эту информацию можно найти в документации, прилагаемой к электротехническому изделию. На практике удобней пользоваться таблицей предельных нагрузок, учитывающей тот факт, что автоматы выпускаются с определённым номиналом по силе тока (таблица 2):

Схема подключения	Номиналы автоматов по току
	10 А	16 А	20 А	25 А	32 А	40 А	50 А	63 А
Однофазная, 220 В	2,2 кВт	3,5 кВт	4,4 кВт	5,5 кВт	7,0 кВт	8,8 кВт	11 кВт	14 кВт
Трёхфазная, 380 В	6,6 кВт	10,6	13,2	16,5	21,0	26,4	33,1	41,6

Например, если нужно узнать, на сколько ампер нужен автомат под мощность 15 кВт при трёхфазном токе, то ищем в таблице ближайшее большее значение – оно составляет 16,5 кВт, что соответствует автомату на 25 ампер.

В реальности существуют ограничения по выделяемой мощности. В частности, в современных городских многоквартирных домах с электроплитой выделенная мощность составляет от 10 до 12 киловатт, а на входе ставится автомат на 50 А. Эту мощность разумно разбить на группы с учётом того, что самые энергоёмкие приборы концентрируются на кухне и в ванной комнате. На каждую группу ставится свой автомат, что позволяет исключить полное обесточивание квартиры в случае возникновения перегрузки на одной из линий.

В частности, под электроплиту (или варочную панель) целесообразно сделать отдельный ввод и установить автомат на 32 или 40 ампер (в зависимости от мощности плиты и духовки), а также силовую розетку с соответствующим номинальным током. Других потребителей подключать к этой группе не стоит. Отдельная линия должна быть и у стиральной машины, и у кондиционера – для них будет достаточно автомата на 25 А.

На вопрос о том, сколько розеток можно подключить на один автомат, можно ответить одной фразой: сколько угодно. Сами по себе розетки не потребляют электроэнергию, то есть не создают нагрузку на сеть. Нужно лишь позаботиться о том, чтобы суммарная мощность одновременно включаемых электроприборов соответствовала сечению провода и мощности автомата, о чём будет сказано ниже.

Для частного дома или коттеджа вводной автомат подбирается в зависимости от выделенной мощности. Далеко не всем хозяевам удаётся получить желаемое количество киловатт, особенно в регионах с ограниченными возможностями электросетей. Но в любом случае, как и для городских квартир, сохраняется принцип разделения потребителей на отдельные группы.

Вводной автомат для частного дома

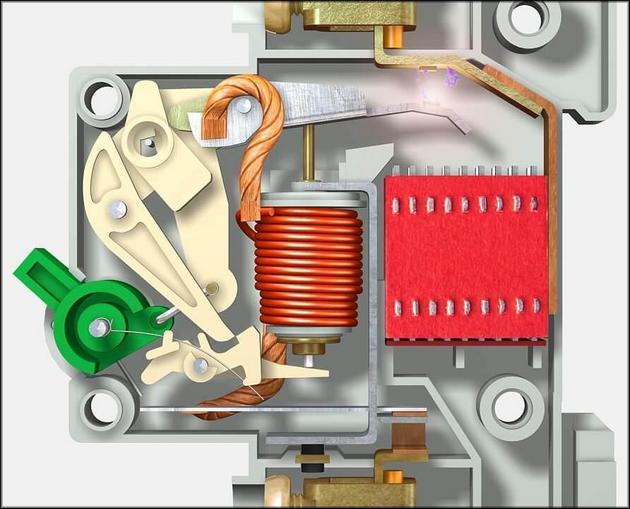

Как устроен защитный автомат изнутри

Я сделал фото, на котором подписал составные части конструкции автоматического выключателя и их назначение, по часовой стрелке:

Внутреннее устройство и составные части автоматического выключателя. Положение – “выключено”, вид со снятой правой стенкой

• 1.Верхний (неподвижный) контакт. На этом контакте постоянно присутствует напряжение, которое подается через верхнюю клемму 15.
• 2. Нижний (подвижный) контакт. Этот контакт при включении поднимается вверх, и замыкается с неподвижным. Причина, по которой в ПУЭ 3.1.6 и 4.1.9 сказано, что питание “должно, как правило”, подаваться на верхний, неподвижный контакт. Ведь если подавать питание наоборот, при поломке под действием силы тяжести возможны негативные последствия. Можно, конечно, подавать питание и на нижний контакт – всё будет прекрасно работать. Но так же можно ездить по левой полосе дороги)
• 3. Направляющая пластина дуги. Дуга возникает при размыкании контактами большого тока, такова физика. Чтобы как-то “приручить” дугу (фактически, это пламя большой мощности), неподвижный контакт продлевают металлической направляющей, по которой “стелется” дуга.
• 4. Дугогасительная камера. Дуга при попадании в эту камеру разбивается на части и теряет свою энергию.
• 5. Рычаг механизма размыкания. (Точки действия теплового и ЭМ расцепителей). Когда автомат включен, поворот рычага по часовой стрелке на несколько градусов приводит к тому, что рычаг выходит из зацепления с рычагом фиксатора механизма размыкания 12.
• 6. Пути прохода продуктов горения дуги.
• 7. Нижняя клемма. Это выходная клемма, к ней подключается нагрузка.
• 8. Винт регулировки теплового расцепителя. Об это подробно ниже.
• 9. Пластина теплового расцепителя. Это та самая пластина, которая является частью теплового расцепителя. Платина изгибается при прохождении через не тока. Она своим краем, на который приварен гибкий поводок, нажимает на рычаг механизма размыкания 5. На пластинке выбита цифра “6”. Очевидно, это номинальный ток теплового расцепителя In.
• 10. Ручка для включения/выключения. Этим единственным органом управления можно включить или выключить автомат вручную. Когда срабатывает любой из расцепителей, контакты размыкаются, ручка щёлкает в положение “выключено”.
• 11. Катушка электромагнитного расцепителя. Через эту катушку проходит ток нагрузки, со всеми электротехническими последствиями.
• 12. Рычаг фиксатора механизма размыкания. Эта деталька является посредником между рычагом 5 и подвижным контактом 2. При срабатывании любого из расцепителей она выходит из зацепления с рычагом 5, и действует подобно входу “RESET” триггера.
• 13. Гибкий поводок между подвижным контактом и катушкой ЭМ расцепителя. На самом деле, есть 2 гибких поводка на обоих выводах катушки. Оба они идут на подвижные детали устройства.
• 14. Сердечник катушки ЭМ расцепителя. Именно этот сердечник своим нижним концом воздействует при соответствующем сверхтоке на рычаг 5.
• 15. Верхняя клемма. Сюда прикручивается провод, который подает напряжение от источника питания. Его ещё называют “острый конец”.

На этом фото показан выключенный автомат TEXENERGO B6, а вот фото во включенном состоянии:

Автомат TEXENERGO включен в разобранном состоянии

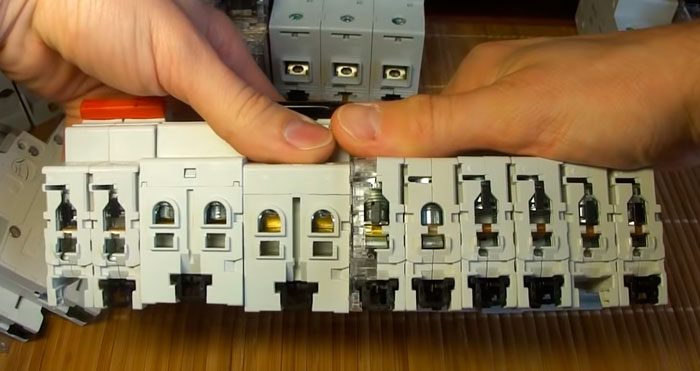

Удобство монтажа

Более дорогие автоматы могут иметь некоторые отличия в части подключения проводов. Например, ABB серии S снабжены двойными клеммами.

Под один зажим можно подключить провод, а под другой монтажную шинку или перемычку на следующий автомат.

Щитки собранные на ABB серии S получаются как бы многослойными.

первый слой – питающие провода, идущие за Din рейкой

второй слой – гребенка

третий слой – провода с верхних клемм автоматов

четвертый слой – отходящая проводка с нижних клемм

Но момент удобства монтажа важен в первую очередь электрикам, а не вам. Мастер может выполнить двойное подключение на автоматах и другим способом – специальным наконечником НШВИ под два провода.

Вам то зачем за это переплачивать? Мастеру конечно выгодно сделать все быстрее, красивее, может даже выложить фоточки собранного эл.щитка в инстаграмм. Но клиенту от этого будет не холодно, ни жарко.

Сортамент профильных труб прямоугольного сечения: ГОСТ 8645-68

Предельная Icu и рабочая Ics отключающая способность

Эти параметры в бытовом применении не используются, и в первом приближении можно сказать, что Icn =Icu = Ics.

Ток Icu для автомата – крайний, предельный (Ultimate), но производитель гарантирует, что автомат безопасно отключит аварийную цепь, пусть даже ценой собственной жизни.

Слово “рабочая” (Servise) говорит о том, что автомат можно после данного тока КЗ включить (естественно, после устранения причин КЗ), и он продолжит работать с теми же параметрами. Ток Ics автомат может выдержать три раза за весь период эксплуатации, далее он подлежит замене.

Вот картинка из каталога ABB для бытового автомата:

Номинальная предельная и рабочая отключающая способность при коротком замыкании (Icu и Ics)

При больших Icn (более 6000 А) Ics = 0,75 Icn, если номинальная отключающая способность автомата будет ещё выше (Icn > 10000 A), Ics = 0,5 Icn. Подробности – в ГОСТ Р50345-2010 (п. 5.2.4) и в табл.18 там же.

А вот что говорит нам каталог ABB про автомат с “промышленным” Icn = 25 кА:

Номинальный выдерживаемый ток (Icn), номинальная предельная и рабочая отключающая способность (Icu и Ics) при коротком замыкании

У таких автоматов немного меняется терминология:

• Icn – это уже номинальный выдерживаемый ток КЗ – ток, при котором автомат может и не выключиться, но и не сгорит.
• Icu – это номинальная предельная отключающая способность – при этом токе автомат должен выключиться, но его работоспособность отнюдь не гарантируется.
• Ics – это номинальная рабочая (эксплуатационная) отключающая способность – при этом токе выключится, останется рабочим, и может сразу быть включенным и эксплуатироваться вновь.

В мощном промышленном оборудовании Icn ≥ Icu ≥ Ics, и Ics обычно выражается в процентах от Icu.

Icn обычно для таких автоматов не указывают. Вот скриншот из руководства по эксплуатации на автомат IEK ВА88-35:

Характеристики ВА88 – Icn отсутствует

А вот шильдик автомата КЭАЗ ВА57Ф35:

КЭАЗ автомат силовой с отключающей способностью 10 кА

Уставка электромагнитного расцепителя мощных автоматов Im

Небольшое дополнение для автоматов с большими отключающими способностями (более 10 кА). Для них не будет действовать понятие “характеристики отключения В, С, D”. Для них просто устанавливается ток уставки ЭМ расцепителя Im через номинальный ток In. При этом Im = K x In, а коэффициент К может быть равен 10 или другому значению.

Типы расцепителей

В защиту включают электромагнитный и термический расцепитель. Работа каждого элемента автономна и не зависит от состояния друг друга.

Тепловой расцепитель представляет собой металлическую пластину, назначение которой — реагирование на нагрев. Для включения прибора пластина должна остыть до исходной допустимой температуры.

Принцип действия автоматического выключателя зависит от конкретной ситуации.

Рабочий режим

Электрические автоматы включаются поднятием рычага управления. Механизм взвода и расцепления переключается в активное состояние. Происходит коммутация силовых контактов: ток протекает между ними (от неподвижного к подвижному). После этого движение продолжается через гибкую связь на катушку электромагнитного расцепителя, после — по гибкой связи на тепловой расцепитель. На «питающую» электролинию ток выходит через нижнюю клемму.

Механизм действия при коротком замыкании (КЗ)

Своевременное отключение подачи нагрузки обеспечивается электромагнитным расцепителем. Принцип работы автоматического выключателя при КЗ сводится к следующей схеме: превышающее допустимую норму напряжение, протекая через электромагнитную катушку расцепителя, образует магнитное поле высокой мощности. В результате якорь с подвижным контактом опускается вниз, воздействуя на рычаг спускового механизма, после чего отключается нагрузка.

Таким образом, незамедлительно возникшее магнитное поле провоцирует реакцию на обесточивание сети до возникновения аварийной ситуации.

В ходе возникновения разряда, между контактами образуются продукты горения, а также повышается давление внутри корпуса автомата. Требуется устранение побочных реакций, для чего предусмотрены каналы в коробе автомата.

Перегрузка

Сеть защищается благодаря тепловому расцепителю — биметаллической пластине. При этом ток, поступая через нее, может превышать значение нормы, что ведет к ее перегреву и последующему изгибу. Достигая определенного угла изгиба, пластина воздействует на спусковое устройство, в ходе чего автомат отключается.

Разогрев биметалла требует времени. Продолжительность зависит от степени превышения значения воздействующего тока и может составлять несколько секунд или длиться до часа. Это свойство позволяет не отключать питание при непродолжительных или случайных превышениях тока в сети. Нижняя граница допустимого значения, при котором срабатывает терморасцепитель, устанавливается заводом-изготовителем. На корректную работу теплового элемента способна влиять температура воздуха окружающей среды. Указанные в маркировке технические параметры актуальны для температуры до 30 градусов. В прохладном помещении ток может достигать значения выше допустимого, в жарком — срабатывать при более низком значении.

Термический расцепитель более медлительный, чем магнитный, но имеет преимущество, так как работает более точно, а настроить его проще.

Система отопления ленинградка в частном доме: схема и устройство

Маркировка автоматов защиты

Посмотрим где смотреть на корпусе автомата защиты, выше упомянутые значения токов отсечки и времени срабатывания.

Отключающая способность это характеристика надежности автомата защиты. Например, на фото вы видите маркировку отключающей способности в 10000 Ампер. Это значит, что после срабатывания автомата   при токе короткого замыкания менее 10000 ампер, автомат останется в исправном состоянии и может продолжить работу, после устранения неисправности.

В ГОСТ Р 50345 определены стандартные значения номинала отключающей способности автоматов защиты: 1500 А, 3000 А, 4500 А, 6000А, 10 000 А.

Класс токоограничения. Автомат с токоограничением не позволяет току короткого замыкания достигнуть максимального значения, и отключение происходит быстрее.

Класс токоограничения маркируется цифрами:

2 Класс – снижение времени отключения на половину полупериода;

3 Класс – снижение на треть полупериода.

В завершении статьи, нужно упомянуть, что выбор автомата защиты придется делать из следующих номиналов АЗ для крепления на DIN-рейку:

Сверху или снизу выполнять ввод

Очень важный вопрос, волнующий, как многих электриков, так и просто домашних мастеров: как подключить автомат, сверху или снизу? Чтобы на него ответить, придётся обратиться к регламентирующей документации, а именно — Правилам Устройства Электроустановок.

Пункт 3.1.6 гласит, что подключать автомат к электросети следует с той стороны приборы, с которой находится неподвижный контакт. Это означает, что напряжение в однофазной или трёхфазной сети должно находится на той стороне выключателя, которая не разрывает электрическую цепь. Пункт 3.1.6 относится ко многим разновидностям коммутационной техники. Это может быть не только одноконтактный, но и двухполюсный или трёхфазный автомат, а также дифференциальный пакетник или УЗО.

Узнать место расположения данного контакта можно только разобрав пакетник, что не совсем удобно при каждой его замене в квартире. Но конструкция всех автоматов практически одинакова, поэтому следует узнать где находится неподвижный контакт только на одном выключателе. И находится он сверху, соответственно подключение однополюсного или двухполюсного автомата должно выполняться тоже сверху.

Если же в руках оказался пакетник неизвестного производителя, то достаточно взглянуть на его корпус, а точнее — лицевую панель. В этом месте чаще всего на автомат наносят всю необходимую информацию такую как модель, класс точности, и схема подключения автоматического выключателя с точным расположением подвижного и неподвижного контактов.

Вывод: подключение автоматического выключателя к электросети должно выполняться сверху. Так гласят нормативные документы, которые позволяют избежать лишней путаницы

Но если посмотреть с технической стороны: существенна ли разница присоединения питающего кабеля? Ответ: нет, абсолютно не важно с какой стороны на пакетник подаётся рабочее напряжение. Исправно работать аппарат будет как с подключением сверху, так и снизу

Недопустимые ошибки при покупке

Самая главная ошибка при покупке устройств для защиты – это попытка экономить, не обращая внимания на критерии автомата. Неправильно подобранный автоматический выключатель приведет к негативным последствиям.

Также нежелательно покупать автоматы неизвестных производителей. Непроверенные приборы не будут выполнять свои обязанности в полной мере, и многие характеристики часто завышены.

Все главные ошибки связаны с неправильным расчетом номиналов. Пользователь может не учесть запас по току, неправильно выбрать линейное напряжение – это приведет к неправильному результату и, как следствие, покупке неподходящего автомата.

Советы по выбору:

При заключении договора абонент заказывает необходимую мощность присоединения. Исходя из этого значения, рассчитывается место установки, нагрузка и другие параметры. Самопроизвольное увеличение нагрузки недопустимо, установка более мощного выключателя должна быть согласована с соответствующими службами.
Нужно ориентироваться на электропроводку

Так, если бытовая техника выдерживает ток в 30 А, а старый провод рассчитан на предельное значение в 10 А, придется заменять проводку на более мощную или отказываться от прибора.
Отдавать предпочтение нужно автомату с большим током, чем рассчитанное значение
Для прибора с 14 А нужно брать выключатель на 16 А и выше.
Важно обратить внимание на селективность. Номинал вводного автомата обычно равняется 40 Ампер
Для электрической плиты ставится выключатель на 32 А

Осветительная группа и розетки требуют 10 А.
В загородный дом или в гараж следует выбирать мощный выключатель. Это связано с тем, что могут использоваться мощные сварочные аппараты, погружные насосы и другая техника, требующая больших токов.
Лучше устанавливать автоматику от одного производителя. Риск несоответствия оборудования друг с другом будет сведен к минимуму. Также при возникновении ситуации, требующей ремонта или замены, пользователю будет проще обратиться к одному изготовителю.
Покупать приборы нужно в специализированном лицензионном магазине, который имеет соответствующие лицензии и сертификаты. Это сведет к минимуму риск покупки поддельного агрегата.

Это основные требования и правила по выбору автоматических выключателей для дома и дачи. Зная их, покупатель не допустит ошибки при покупке нужного прибора.

Вводный автоматический выключатель – это обязательное устройство для защиты дома. При возникновении экстренной ситуации прибор сработает и отключит подачу электроэнергии. Автоматы различаются по количеству полюсов, номинальному току, времятоковой характеристике, режиму нейтрали, напряжению сети и другим характеристикам. Перед покупкой следует обязательно рассчитать все параметры, иначе электробезопасность обеспечена не будет

При покупке важно избегать типовых ошибок и следовать советам, которые приведены выше

Какие бывают автоматы защиты

Для защиты проводников однофазной сети 220 В есть отключающие устройства однополюсные и двухполюсные. К однополюсным подключается только один проводник — фазный, к двухполюсным и фаза и ноль. Однополюсные автоматы ставят на цепи 220 В внутреннего освещения, на розеточные группы в помещениях с нормальными условиями эксплуатации. Их также ставят на некоторые виды нагрузки в трехфазных сетях, подключая одну из фаз.

Для трехфазных сетей (380 В) есть трех и четырех полюсные. Вот эти автоматы защиты (правильное название автоматический выключатель) ставят на трехфазную нагрузку (духовки, варочные панели и другое оборудование которое работает от сети 380 В).

В помещениях с повышенной влажностью (ванная комната, баня, бассейн и т.д.) ставят двухполюсные автоматические выключатели. Их также рекомендуют устанавливать на мощную технику — на стиральные и посудомоечные машины, бойлеры, духовые шкафы и т.д.

Просто в аварийных ситуациях — при коротком замыкании или пробое изоляции — на нулевой провод может попасть фазное напряжение. Если на линии питания установлен однополюсный аппарат, он отключит фазный провод, а ноль с опасным напряжением так и останется подключенным. А значит, остается вероятность поражения током при прикосновении. То есть, выбор автомата прост — на часть линий ставятся однополюсные выключатели, на часть — двухполюсные. Конкретное количество зависит от состояния сети.

Автоматы для однофазной сети

Для трехфазной сети существуют трехполюсные автоматические выключатели. Такой автомат ставится на входе и на потребителях, к которым подводятся все три фазы — электроплита, трехфазная варочная панель, духовой шкаф и т.д. На остальных потребителей ставят двухполюсные автоматы защиты. Они в обязательном порядке должны отключать и фазу и нейтраль.

Пример разводки трехфазной сети — типы автоматов защиты

Выбор номинала автомата защиты от количества подключаемых к нему проводов не зависит.

Подводя итоги

Основные технические моменты, которые следует запомнить из данной статьи:

• Питающий провод подключается к неподвижному контакту автоматического выключателя. Практически на каждом автомате такой контакт расположен сверху.
• Через однополюсный автомат проходит только фаза, через двухполюсный — фаза и ноль, через трёхфазный — 3 рабочих фазы. В последнем случае также необходимо воспользоваться фазоуказателем, чтобы определить правильное чередование фаз.
• Через УЗО и дифференциальный автомат должны проходить фаза и ноль.
• Для подключения проводов к автоматическому выключателю следует пользоваться специальными обжимными наконечниками и пресс-клещами. Особенно при монтаже многопроволочного кабеля.
• Перед подключением кабеля необходимо очистить жилу от изоляции достаточной длины. Иначе изоляция станет первой причиной плохого контакта.
• Основной автоматический выключатель монтируется до электросчётчика для того, чтобы обеспечить возможность быстрой замены прибора учёта электроэнергии в случае его выхода из строя.

Перед любым электромонтажом следует сверится с нормативной или технической документацией. Только тогда все работы с электрическими приборами и расходными материалами будут считаться правильными, а самое главное — законными.
