Какой кабель использовать для проводки в квартире: обзор проводов и выбор лучшего варианта

Рекомендации по монтажу

При установке розеток используют два варианта прокладки токоведущих жил — скрытая и открытая проводка к распределительной коробке. Монтаж скрытых проводников осуществляют в штробах на негорючих основаниях — стены из кирпича, цемента.

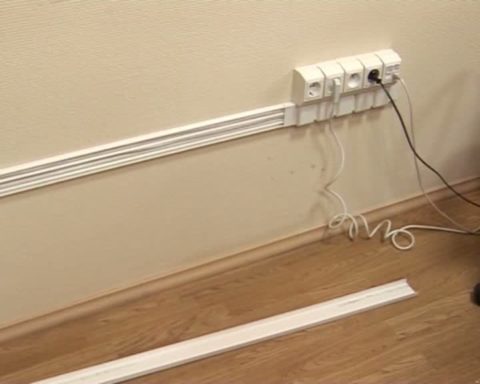

Открытый монтаж выполняют с размещением силового провода в кабель-канале или защитном рукаве, гофре, плинтусе, чтобы исключить возгорание пожароопасных конструкций или повреждение проводников.

После выбора сечения кабеля учитывают основные правила прокладки проводов при установке розеток:

  1. При скрытом монтаже глубина штробы составляет минимум 20 мм.
  2. Горизонтальные повороты кабеля выполняют на высоте 2500 мм от пола.
  3. Открытый монтаж по горючим основаниям запрещен без укладки провода в рукав.
  4. Использование автомата для каждой комнаты — обязательное условие монтажа.
  5. При выборе силового кабеля для розеток руководствуются не только сечением и числом жил, но и диаметром провода с обмоткой, чтобы поместить его в штробу или кабель-канал.

Самостоятельная установка розеток производится только после обесточивания комнаты.

Устройства защитного отключения электрической энергии должны соответствовать мощности электротехнических установок. Это позволяет исключить ситуации, когда при включении нескольких мощных приборов автомат срабатывает в результате превышения показателя силы тока на конкретном участке электрической цепи.

Кабель для квартирных розеток

Оптимальное сечение проводов, обслуживающих квартирные розеточные группы, составляет 2,5 мм2. Это позволяет им выдерживать токи силой до 27 А, что соответствует общей мощности приблизительно в 6 кВт. Использование жил, имеющих большее сечение, к примеру, 4 мм2, нецелесообразно, поскольку:

  1. Такие кабели просто не смогут поместиться в клеммах розеточных механизмов.
  2. Прокладка подобных кабелей существенно более затратна и нецелесообразна в экономическом отношении.

Да и практическая нужда в более толстых кабелях отсутствует, т.к. редко можно встретить включаемые в розетку бытовые электроприборы, мощность которых превосходит 3,5 кВт. Таким образом, уложив в проводку розеточных групп кабели с сечением 2,5 мм2, вы можете спать спокойно: они способны выдержать любые электроприборы даже при условии их длительной работы.

Какой провод лучше — материалы из которых делают электрокабели

Анатомия провода

Основными элементами из которых состоит провод электрического кабеля являются жилы – элементы для прохождения электрического тока, изолированные друг от друга внутренней оболочкой и заключенные в общую оболочку.

Они обозначаются аббревиатурой ТПЖ.

Такие жилы для передачи электрической энергии бывают двух типов:

  • однопроволочные сплошные;
  • многопроволочные, состоящие из большого количества тонких нитей.

Существует два понятия, которые можно легко спутать друг с другом — это: однопроволочные жилы и одножильные кабели. На самом деле это разные вещи. Одножильные изделия могут иметь только одну жилу, которая, в свою очередь, может быть выполнена однопроволочной или многопроволочной.

Основной материал для изготовления токопроводящих жил: медь или алюминий. Если мы сравним эти металлы, то алюминий, хоть и стоит дешевле, но проигрывает в том, что имеет меньший уровень электропроводности.

Это обозначает, что при равном сечении медный проводник способен пропускать больший ток. Единственным недостатком меди является такой момент, что ее нельзя напрямую соединять с другими металлами. Следовательно, если вам понадобится соединить медный провод с алюминием, то потребуется переходник, исключающий формирования гальванической пары.

В случае состыковки проводов посредством скрутки, то это место быстро окислится, что приведет к разрыву контактов, а результатом может оказаться замыкание магистрали. Поэтому, в идеале для всех линий в квартире подобрать провода одного типа.

Кабели для электрических сигналов оснащают общей защитной оболочкой.

Медь или алюминий

Во времена СССР для квартирной проводки применялся алюминий, что было обусловлено:

  • пониженной ценой при сопоставлении с медными проводами для электропроводки;
  • облегченной конструкцией.

При этом алюминиевые провода имеют больше отрицательных качеств, чем положительных:

  • пониженная электропроводимость;
  • окисление при контакте с воздухом, из-за чего увеличивается сопротивление и уменьшается полезное сечение;
  • срок службы не превышает 20-25 лет;
  • повышенная ломкость;
  • сложность монтажа проводки.

Достоинства меди, использующейся в электропроводке:

  • хорошая проводимость даже после образования пленки на поверхности;
  • срок службы — до полувека;
  • повышенная механическая прочность;
  • монтаж осуществляется легко.

Единственный минус такой проводки — дороговизна. Определяется, какой кабель нужен для проводки, в строительных правилах, согласно которым проводку в различных зданиях выполняют из медных кабелей и проводов. Здесь приводятся ссылки на ПУЭ.

При недостатке средств возможно выполнение комбинированной проводки. Провод для розеток обязательно с медными жилами, а кабель для освещения — с медными или алюминиевыми. При использовании разнометаллических элементов придется приобретать соединительные колодки или специальные зажимы, препятствующие прямому контакту металлов, из-за чего алюминий сильно окисляется. Это увеличивает удельное сопротивление контакта, нагрев и способствует обгоранию.

Наиболее подвержены перегреву электросети в легковоспламеняющихся строениях с алюминиевыми жилами, поэтому нужно использовать медную проводку в деревянном доме.

Кондиционер

Если комната маленькая, и кондиционер потребляет не более 2,5 кВ., то достаточно кабеля ВВГ-НГ-ЛС 3х1,5. Трехжильный кабель на 1,5 миллиметра квадратных.

Но если кондиционер потребляет больше 3 кВ, то провод необходимо брать 2,5 миллиметра квадратных.

Мнение эксперта
Антон Цугунов
Эксперт-строитель. Предприниматель. 15 лет опыта. Более 100 завершенных объектов.

Помните, для сложных или сильно нагруженных электроприборов, всегда старайтесь проводить отдельную линию (отдельный провод).

Такие потребители как духовой шкаф, варочная панель, бойлер, кондиционер, электрические теплые полы и прочее, всегда подключаются по отдельным линиям.

Отзывы

Правила для укладки в грунте электропитания

Прокладка в земле коммуникаций электропитания проводится в соответствии с рядом правил:

  • глубина укладки — 0,4-0,7 м;
  • траншея не должна находиться от фундамента на расстоянии меньше 0,6 м;
  • сверху и снизу прокладки должен находиться слой песка;
  • кабели в одной траншее могут рассредоточиваться на дистанции как минимум в 0,1 м друг от друга. Из этого стоит исходить при определении ширины траншеи;
  • вблизи прокладки не должны находиться деревья. Минимальное расстояние до них должно составлять 2 м;
  • дистанция от подземных коммуникаций — 2 м;
  • расстояние между пересекающимися кабелями — не менее 0,5 м;
  • соединение между кабелями происходит только с использованием специальных муфт.

Все эти требования указаны в ГОСТ и соответствующих разделах СНиП. Для каждой отдельной ситуации в этой документации приведены свои требования и нормы, которые определяются спецификой проведения тех или иных электромонтажных видов работ.

Какие еще бывают тиски и где они применяются

Монтаж проводов

Все точечные светильники, должны быть соединены между собой проводами, по ним будет производиться подача электроэнергии.

Первым делом изготавливаем перемычки между светильниками. С помощью рулетки отмеряем расстояние между отверстиями.

 Прибавляем к полученному 40 сантиметров, по полученным размерам отмеряем провода и отрезаем. Нам потребуется два провода одинаковой длинны, один будет использоваться для подачи к светильнику ноля, другой для фазы.

Так как провод мягкий, с протяжкой  могут возникнуть проблемы. Для этого изготавливаем протяжку из  куска жесткого стальной или медной проволки крючок. С его помощью мы будем протягивать провода между отверстиями, которые мы изготовили под светильники. В нашем примере используется жесткий, медный, трехжильный провод, сечением 2,5 квадрата. Идеально для этих целей подходит провод марки ПВ1, сечением 6 квадрат.

Максимально выравниваем наш провод протяжку, так что бы он был ровный и прямой, как антенна. Теперь, изготавливаем на одном из его концов крючок.

Засовываем протяжку крючком в первое отверстие, так что бы его направление совпадало со вторым соседним и ловим в нем крючок провода протяжки. Если при протяжке возникают проблемы, можно сделать встречный крючок. Он изготавливается аналогично проводу протяжки, только имеет более короткий размер. Он запускается навстречу проводу протяжки и путем вылавливания цепляется за крюк протяжки, далее, в полной мере  просовывается между отверстиями.

Теперь, на заранее подготовленных, отмеренных по размеру проводах, на одной из сторон, делаем небольшую петлю.

Так как провод мягкий, петлю следует зафиксировать изоляционной лентой.

Зацепляем петлю за крюк провода протяжки и очень легко протягиваем его внутри потолка вытягивая протяжку вместе с проводом.

Аналогичные действия производим для всех светильников.

Провода прокладываются шлейфом соединяя все светильники между собой по цепочке. Для наглядности рассмотрим все на нашем примере. На картинке представленной ниже имеются четыре провода. Две фазы и два нуля. На первый светильник должно придти питание, фаза с выключателя и ноль напрямую с распределительной коробки. Для конкретного примера, включение точечных светильников будет производиться одноклавишным выключателем, подробное описание принципа работы схемы и ее наглядное, пошаговое выполнения, при необходимости вы можете изучить в статье схема подключения одноклавишного выключателя света. С питающего провода должен подключиться первый светильник, дальше должна пойти перемычка (ноль и фаза) на следующий второй светильник. Где все выполняется по аналогии с 1 светильником, два провода питания ноль и фаза пришли с первого на второй светильник, два ушли на третий, плюс к этим проводам, в дальнейшем подключится точечный светильник под номером два. В конце статьи можно посмотреть схему подключения точечных светильников.

Для простоты понимания сейчас на картинке ниже показаны только перемычки, два провода пришли (ноль и фаза), пусть это будет питание, его мы пометим желтой изолентой, и две жилы ушли (фаза и ноль) на второй светильник. Какой из проводов будет нулем, а какой фазой актуально только для светильников с резьбовым патроном, в нашем примере приведен именно такой. Для других видов патронов, как правило имеющих заводской патрон с уже заряженный проводами, это не принципиально. Исключения могут составить, только некоторые виды светодиодных светильников, на них должны нанесены быть обозначения контактов.

Данная картинка должна повториться на всех светильниках, то есть во всех отверстиях, кроме последнего, там будет только питание, фаза и ноль, перемычка с предпоследнего светильника.

В нашем примере примере будет всего два светильника.

Внимание! Перед выполнением электромонтажных работ, следует позаботиться о безопасности их проведения. Поэтому, все соединения, жилы и провода, к которым будет производиться подключение, следует отключить от подачи элетроэнергии

После чего, в обязательном порядке, убедиться в отсутствии на них напряжения и только после этого, приступать к работе. Проверить наличие или отсутствие напряжения можно с помощью указателя напряжения, как это сделать детально описано в статье указатели напряжения, разновидности и инструкции по использованию.

Как правильно выбрать кабель?

Несомненно, качество используемых элементов сильно влияет на работу всей электрической системы. Чем выше качество, тем лучше работает электросеть, то есть без перебоев

Поэтому очень важно правильно подобрать кабель, чтобы он был надлежащего качества

В маркировке кабеля производитель всегда уточняет материал, из которого сделаны жилы, из чего выполнена изоляция.

Маркировку изделия стоит особо тщательно изучить перед покупкой кабеля. На кабеле должна содержаться следующая информация:

  • марка;
  • название производителя;
  • соответствие ГОСТу или техническим условиям.

Размеры сечения и марка кабеля должны повторяться по всей длине наружной оплетки кабеля через равные промежутки.

Маркировка электрического кабеля содержит числа и три буквы. Первая цифра соответствует количеству жил в кабеле, вторая цифра – площадь сечения каждой жилы, третья – расчетное напряжение сети. Другие цифры обозначают класс гибкости.

Что касается букв, то первая буква – тип материала, используемого для верхней оплетки изоляции, вторая – тип провода, третья – тип материала для внутренней изоляции жил.

Если в маркировке кабеля на первом месте стоит буква «А», значит в это проводе жилы из серебристого металла, то есть алюминия. При отсутствии буквы «А» – в кабеле используются медные нити.

Тип провода обозначается буквами:

  • «К» – контрольный;
  • «П» – плоский;
  • «Ш», «У» – установочный;
  • «М» – монтажный;
  • «МГ» – монтажный с гибкой жилой.

Обозначения и расшифровка внутренней изоляции жил:

  • «В» или «ВР» – изоляция оплетки резиновая;
  • «П» – полиэтиленовая изоляция;
  • «Пв» – используется вулканизирующий полиэтилен;
  • «Пс» – применяется самозатухающий полиэтилен;
  • «С» – свинцовая наружная оплетка.

Изоляционный слой из резины может быть защищен поливинилхлоридной «В» оболочкой или найритовой «Н».

Образец расшифровки обозначения кабеля ВВГ 4х2,5-380. У кабеля четыре жилы из меди, каждая жила сечением 2,5 мм. Применение кабеля рассчитано на напряжение 380 В. Медные жилы изолированы оплеткой из поливинилхлорида и заключены в наружную оболочку из ПВХ.

Далее буква характеризует тип провода:

  • «НГ» – огнестойкий, негорючий;
  • «Б» – бронированный;
  • «LS» – при плавлении не выделяет дым.

Кабели с бронированной оболочкой целесообразно использовать в тех местах, где может возникнуть механическое повреждение.

Если в маркировке присутствует буква «Э» – это значит, что между жилами есть какой-то заполнитель. Буквенное обозначение «ОЖ» — однопроволочная жила.

Виды электропроводки

Прежде чем приступать непосредственно к процессу монтажа нам следует определиться с типом проводки, который мы будем монтировать в каждой комнате. Всего существует два вида: открытая и скрытая проводка. Каждый из этих типов имеет собственные достоинства и недостатки.

Любая из них может применяться в любом помещении, отличается только цена и трудозатраты, необходимые для выполнения работ. Поэтому давайте более подробно остановимся на нормах монтажа для каждого из этих видов.

Открытый тип проводки

Открытый тип проводки предполагает монтаж проводников по поверхности стен, потолков или полов. При этом провода могут прокладываться как на поверхности, так и внутри специальных защитных элементов, таких как короба или трубы. В отдельных случаях они требуют подкладки специальных материалов между проводом и стеной. Но давайте обо всем по порядку.

Открытый тип проводки

Для этого, прежде всего, давайте определимся с поверхностями, по которым будет осуществляться монтаж. Это могут быть сгораемые, трудносгораемые и несгораемые поверхности. К сгораемым можно отнести обычное дерево. К трудносгораемым — дерево, имеющее специальные противопожарные пропитки. К несгораемым поверхностям относятся бетон, кирпич и другие материалы со схожими свойствами.

Открытая проводка в специальных коробах

  • Провода, так же подразделяются на сгораемые, трудносгораемые и несгораемые. Определить этот параметр вы можете по маркировке провода.
  • Еще одним параметром, который влияет на способ монтажа, являются характеристики самого помещения. Ведь согласитесь, нельзя прокладывать провод в парилке или душевой, так же как в обычной комнате. Поэтому существуют еще такие параметры как влажные, сырые, пыльные, наружные и сухие помещения.
  • В итоге получается, что способ прокладки зависит от того, какой провод, и по какой поверхности прокладывается. В нашей статье мы рассмотрим только самые часто встречающиеся варианты. Просмотреть же как проводка дома должна выполнятся в каждом отдельном случае вы можете в табл. 2.1.2 и 2.1.3 ПУЭ.

Открытая проводка в помещении из несгораемых материалов

Если мы имеем обычную квартиру со стенами из бетона или кирпича, то здесь возможно несколько вариантов выполнения открытой проводки. Незащищенные провода можно прокладывать на изоляторах, роликах или струнах. Можно прокладывать в сгораемых коробах и лотках с открывающимися крышками. Можно монтировать в специальных оболочках, выполненных из трудносгораемых или сгораемых материалов, непосредственно по поверхности стен потолка или пола. В этом случае речь обычно идет о применении пластиковой гофры.

Открытая проводка в помещениях из сгораемых материалов

  • Если же монтируется проводка для частного дома, выполненного из дерева, то здесь все немного сложнее. В этом случае, если вы используете ролики, изоляторы или струны, то между проводом и стеной должен быть подложен несгораемый материал.
  • Если используется короб или труба, то она обязательно должна быть выполнена из несгораемого материала. Обычно это металл. Если это не так, то вам так же потребуется подкладка несгораемых материалов.

Скрытый тип проводки

Скрытой проводкой называется проводник, проложенный внутри строительных каналов, либо под слоем штукатурки в специальных бороздах – штробах. С эстетической точки зрения этот способ кажется более привлекательным, но вот с финансовой — это далеко не всегда так.

Скрытая проводка

  • Как и в случае с открытой проводкой, определяющими при принятии решения становятся табл. 2.1.2 и 2.1.3 ПУЭ. Поэтому и факторы влияющие на выбор проводки остаются теме же.
  • Давайте рассмотрим несколько вариантов. Для начала, как и в первом случае, возьмем кирпичную или бетонную стену. Как говорит инструкция, мы можем прокладывать даже незащищенный провод, если тот монолитно скрыт под слоем штукатурки. Для увеличения ремонтопригодности проводки можно использовать монтаж в сгораемых трубах – гофре.

Скрытая проводка в помещении из несгораемых материалов

Скрытая проводка в помещениях из сгораемых материалов

Но если монтаж выполняется с применением сгораемых или трудно сгораемых материалов, то в этом случае необходима подкладка несгораемых материалов. Сами оболочки должны быть покрыты слоем штукатурки или другого несгораемого материала со всех сторон.

Основные характеристики геотекстиля

По сечению

Основной критерий – предполагаемая нагрузка на линию (подробнее о сечении проводов на напряжению и току читайте здесь). Определяясь с этим параметром, не следует забывать и о некотором запасе по мощности (примерно +⅓ от ее расчетного значения). Это самый распространенный совет. Но автор считает необходимым дать еще один. Нужно учесть и перспективу. Ведь дом постоянно пополняется новыми образцами бытовой техники.

Что проще – сразу заложить в квартире кабель с жилами большего сечения (да, купить продукцию несколько дороже), или потом заниматься переделкой проводки? Это уже решать вам, уважаемый читатель.

По специфике эксплуатации проводки (сечение жил в мм²)

  • Освещение – 1,5.
  • Розетки – не менее 2,5.

Для подключения мощных образцов бытовой техники (панель варочная, сушильный шкаф и тому подобное) прокладываются индивидуальные линии.

По длине

И здесь необходим некоторый запас. Кабеля (провода) придется обрезать, разделывать, соединять. Где гарантия, что при отсутствии опыта все получится сделать с первого раза? Цельная линия гораздо лучше, чем состоящая из отдельных сростков. А оставшийся кусок кабеля после монтажа проводки всегда можно будет использовать по назначению – в самой квартире, на даче, в гараже.

По производителю

Здесь коротко – покупать кабель для проводки нужно только того производителя, который пользуется хорошей репутацией. Продукция малоизвестных фирм качеством не отличается, так как они нередко стараются экономить буквально на всем – материалах, технологии. Следовательно, и о соответствии кабелей требованиям ГОСТ говорить не приходится.

Вывод – приобретать кабельную продукцию следует лишь в специализированных торговых точках. Если думать о безопасности своей и членов семьи, то на различных «блошиных» рынках, с рук, покупать материал для проводки в квартире вряд ли разумно.

По воздуху

Для подключения дома к электросети воздушным способом рекомендуют использовать такие марки кабеля:

АВК

Это кабель с алюминиевыми жилами, виниловой изоляцией и коаксиальной оплеткой. Предназначен для передачи электроэнергии в сетях до 380 вольт. В силу конструктивных особенностей невозможно произвести несанкционированное подключение к электросети. Можно применять АВК для монтажа ввода от участка ВЛ к щиту учета. Температура эксплуатации от -45 до +45 градусов. Подходит для подсоединения напряжения 220 вольт, одна фаза и ноль. Из минусов использования этого кабеля для подключения к дому является необходимость применения специальной муфты для электрического присоединения.

СИП-4

СИП расшифровывается как самонесущий изолированный провод. Данный проводник применяется для воздушных линий электропередач до 1000 вольт. Изоляция изготовлена из светостабилизированного сшитого полиэтилена. Температурный диапазон эксплуатации от -60 до + 50 градусов. Широкая номенклатура сечений и ценовой диапазон делает его идеальным кандидатом для подключения дома к электросети. Провод подходит для присоединения как однофазных потребителей (220 вольт), так и трехфазных (380 вольт). Из минусов можно выделить: использование специализированных муфт и неоднозначное отношение у инспекторов энергоснабжающих организаций к подключению данного типа подвода к прибору учета. Дело в том, что в правилах указано о не допустимости соединений на кабеле до узла учета. Линия должна проходить цельным куском, как показано на картинке ниже:

В силу специфики СИП не возможно завести в щит учета, не сделав переход на другой, более гибкий провод. Поэтому данный момент лучше предварительно согласовать с энергоснабжающей организацией, перед тем как вы решите выбрать кабель для подключения частного дома к сети. О том, как соединить СИП с медным кабелем, мы рассказали в отдельной статье.

АВВГ

Расшифровка следующая — алюминиевый, полихлорвиниловая изоляция жил, полихлорвиниловая оболочка, голый (отсутствуют защитные покровы). Используется АВВГ на напряжение до 1 кВ. Предназначен для эксплуатации в умеренном, холодном и тропическом климате. Применяется для прокладки в воздухе, сырых и сухих помещениях, каналах, траншеях, частично затапливаемых помещениях с средней и сильной коррозийной активностью. Для воздушной прокладки необходимо использовать тросовую проводку. Проводник подходит для подключения потребителей к электросети как на 220, так и на 380 В.

ВВГ

Медный кабель ВВГ, полихлорвиниловая изоляция жил, полихлорвиниловая оболочка, без дополнительной защиты. Аналог АВВГ по исполнению и характеристикам, но с медными токоведущими жилами. Используется в сетях до 1000 вольт. В климатическом исполнении умеренный и холодный климат. Также применяется для прокладки на открытом воздухе, сухих и сырых помещениях, в туннелях и колодцах и т. д. Для воздушной проводки необходимо изготавливать тросовую проводку, трос используется в качестве несущего элемента, а он подвязан к нему через равные промежутки. Узнать как она изготавливается можно из статьи, на которую мы сослались. Ниже представленные таблицы выбора кабеля для подключения дома к электросети воздушным путем:

О том, как провести провод от столба к дому по воздуху, расказывается на видео:

Воздушная прокладка линии

Особенности, виды и сферы использования

Штукатурка фактурная мокрый шелк выпускается в готовом варианте и в качестве сухой смеси. Она гармонично впишется в различных по стилю комнатах и придаст романтичный или официальный вид. Интересно смотрится в офисах и официальных учреждениях. Но, наиболее эффектно смотрится в жилых квартирах и домах. Профессиональные штукатуры в своем деле добиваются различных результатов в технике нанесения – от классического гладкой до жатой ткани.

Мокрый шелк штукатурка создает видимый эффект покрытия шелковой тканью, технология изготовления заключается в смешивании таких компонентов:

  • Компоненты целлюлозы и хлопка либо их сочетание.
  • Волокна искусственных или натуральных шелковых фрагментов создают тканевую фактуру.
  • Полиэстер – его количество в составляющей части влияет на показатели эластичности и прочности.
  • Акриловое связующее вещество присутствует во всех сухих смесях.
  • Противогрибковые средства и добавки смягчители предупреждают образование грибка и плесени на поверхности.
  • Штукатурка мокрый шелк + гармонично вписана в интерьере благодаря пигментам и светоотражающим элементам. Имеет роскошный и нарядный вид.

Закупка кабеля: как читать маркировку?

Покупая проводку для квартиры, ориентируйтесь на ее маркировку. Именно она заключает в себе всю информацию о товаре.

Первый символ маркировки – буква. Она обычно обозначает материал, из которого выполнена внешняя оболочка кабеля. Возможные варианты:

  • П («провод», иногда это означает, что защитная оболочка выполнена из полиэтилена);
  • В (оболочка защиты выполнена из ПВХ);
  • Р (оболочка из резины);
  • К (перед вами контрольный кабель).

Второй символ в маркировке может принимать только три значения. Это тоже буквы, которые говорят о том, из чего выполнена изоляция отдельных жил:

  • В (ПВХ);
  • П (полиэтилен);
  • Р (резина).

Наличие третьей и последующих букв необязательно. Однако они могут присутствовать и дополнительно характеризовать проводку:

  • нг – горение не распространяется по защитной оболочке;
  • LS – если жила начала плавиться, дыма будет немного;
  • Бб – защита выполнена из пары лент из стали;
  • Шв – герметичная изоляция;
  • Б – кабель бронированный;
  • з – между жилами промежутки заполнены;
  • Э – перед вами экранированный кабель;
  • Г – перед вами кабель с увеличенной гибкостью;
  • П – кабель плоский;
  • ОЖ – жила не сплетенная, а состоит из одной проволоки.

Примеры, как читать маркировку: ШВВП (плоский виниловый шнур, оболочка виниловая, как и изоляция). ПВС (провод соединительный, защищенный виниловой оболочкой).

Внимание! Лидерами продаж среди проводов для проводки в квартире являются кабели ВВГ и НУМ. Первый – медный кабель с ПВХ изоляцией и ПВХ оболочкой

Второй изготовлен по немецким стандартам, поэтому маркировка отличается. НУМ – медный многожильный кабель с резиновой изоляцией и оболочкой из ПВХ-пластиката.

Иногда используется ПУНП – плоский установочный кабель с защитной оболочкой из пластиката ПВХ, изоляция – ПВХ.

И самым дешевым вариантом являются одножильные медные провода ПВ, защищенные ПВХ оболочкой.

Чтобы проводка была долговечной, выбирайте медь, а лучше – многожильную. А чтобы она была еще и безопасной – берите кабели, защищенные ПВХ-пластикатом. Если в вашем деле определяющим критерием является низкая стоимость, то берите одножильный алюминий в полиэтиленовой или ПВХ оболочке. Однако имейте в виду, что пожаров из-за проблем с алюминиевой проводкой случается на 60% чаще, чем с медным аналогом.

Разновидности шлифовальных машин

Как рассчитать сечение провода?

Площади сечения жил стандартизованы. Их значения подбираются с ориентацией на силу тока, материал изготовления жил и условия прокладки. Ведь при эксплуатации кабеля на пределе его возможностей жилы буду нагреваться на несколько десятков градусов.

А если в одном лотке будет проложено несколько таких кабелей, то при взаимном нагреве изделий величина допустимого тока снизится до 30%.

Чтобы правильно рассчитать сечение провода, которое лучше всего подойдет для домашних магистралей, нужно высчитать суммарное значение тока всех квартирных электроприборов

Расчет делают по такой формуле Р/V.

Где:

  • Р – мощность приборов, параметры которой указаны в технической документации;
  • V – напряжение сети в 220 В.

Площадь сечения измеряют в квадратных миллиметрах. Так, один «квадрат» алюминиевого провода способен пропускать через себя от 4 до 6 Ампер. У медного аналога этот параметр достигает отметки в 10 Ампер.

К примеру для электроприбора мощностью в 4 киловатта по этой формуле сила тока становится равна 18,18 А = 4000 Вт/200В. Чтобы запитать такой прибор потребуется проложить проводку с медными нитями сечением в 1,8 мм2.

В качестве подстраховки полученное значение лучше дополнительно умножить на 1,5. Поэтому самый идеальный вариант для запитки такого мощного прибора – медный провод сечением 2 мм2. Если же рассматривать вариант установки алюминиевого аналога, то потребуется шнур, толщина которого больше в 2,5 раза.

Упростить задачу по расчету сечения проводов поможет приведенная ниже таблица.

Таблица, которой удобно руководствоваться при расчете сечения провода для домашней магистрали с учетом значения тока всех запитываемых электроприборов

Важный момент! Проектируя скрытую проводку, данные из таблицы необходимо умножать на коэффициент 0,8.

При открытом способен монтажа в том же частном доме в любом случае для надежности лучше использовать провод сечением от 4 мм2 и выше, отдавая предпочтение изделиям с высокой механической прочностью.

По показателям плоскости сечения монтажный кабель для ввода в дом должен быть на одну ступень выше той, которая необходима для обслуживания самых установленных электроприборов.

Чтобы сэкономить, такой провод можно применить только для ввода в дом и подключив к клеммнику, а через автоматы отвести линии нужного сечения.

Согласно предписаниям ПУЭ ПУЭ 7.1.34 каждая линия должна рассчитываться отдельно с ориентацией на конкретную нагрузку. Однако есть приемлемые для всех жилых объектов варианты со стандартными величинами сечения:

Классификация слесарного инструмента

Как сделать из дрели

Условия эксплуатации

Интересно сколько жил нужно для освещения? Вы можете использовать 2 или 3 жильный провод. Использование 3 жильного провода даст возможность установить две группы светильников, подключив к третьей жиле еще одну фазу. Также трехжильный провод является обязательным в использовании при наличии заземления. Если же у вас нет заземления, все равно лучше при монтаже проводки использовать трехжильный проводник, чтобы в будущем не было необходимости менять кабель.

Важно! При использовании провода с многопроволочной жилой концы, которые будут подключаться к светильнику, в случае если вы будете использовать винтовой клеммник, нужно обязательно залудить или же оконцевать наконечниками типа НШВИ. Если вы будете использовать клеммы WAGO – делать этого не обязательно

  • Если предполагается несколько групп мощных светильников для освещения всего участка, то подойдет ВВГ 3х1,5 или гибкие вышеперечисленные марки провода.
  • Кабель должен быть обязательно защищен гофрой.

Для прокладки кабеля в траншее подойдет вариант марки ВБбШв – это бронированный медный кабель. Он подходит для закапывания в землю без дополнительной защиты, если нет сильных нагрузок на почву. То есть, если вы будете прокладывать кабель в земле под площадкой для заезда автомобилей, лучше на этом участке защитить его, проложив в трубе ПНД или канализационной ПВХ-трубе. В трубе под землей можно использовать и марку ВВГ и другие «незащищенные» марки проводов.

Чтобы подключить свет в ванной можно использовать как РКГМ, так и вышеперечисленные марки кабельной продукции, но рекомендуется использовать внутреннюю прокладку или использовать кабель-каналы для наружной проводки.

Важно! Все распредкоробки должны быть герметичны, потому что в помещениях с повышенной влажностью повышается риск поражения электрическим током. По возможности следует отдать предпочтение светильникам, которые питаются от 12В

Напоследок рекомендуем просмотреть полезное видео по теме:

Теперь вы знаете, какого сечения и марки должен быть кабель для освещения в квартире, частном доме или даже на улице. Надеемся, предоставленная информация была для вас полезной и понятной!

Материалы по теме:

  • Как выбрать кабель для розеток
  • Как сделать уличное освещение своими руками
  • Светодиодное освещение в квартире

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
