Кабель в земле: технические характеристики, выбор и прокладка бронированного кабеля

ВВЕДЕНИЕ

Целью данной публикации* является подробный анализ факторов, которые необходимо принимать во внимание при возможной частичной прокладке СВВ ЛЭП под землёй при использовании кабелей с изоляцией из сшитого полиэтилена (XLPE-кабель). Компания операторов систем передачи (TSO) планирует реализовать в Европе, в частности, в Германии и Нидерландах, несколько проектов, в которых часть линий электропередачи на напряжение 400 кВ будет проложена под землёй

Эти проекты будут реализованы в соответствии с национальным законодательством, которое налагает ограничения на строительство новых ВЛЭП вблизи жилых домов. В этом случае регулирующие организации позволяют TSO перекладывать дополнительные затраты на конечных потребителей

Компания операторов систем передачи (TSO) планирует реализовать в Европе, в частности, в Германии и Нидерландах, несколько проектов, в которых часть линий электропередачи на напряжение 400 кВ будет проложена под землёй. Эти проекты будут реализованы в соответствии с национальным законодательством, которое налагает ограничения на строительство новых ВЛЭП вблизи жилых домов. В этом случае регулирующие организации позволяют TSO перекладывать дополнительные затраты на конечных потребителей.

В целом, технология хорошо себя зарекомендовала, накапливается опыт технического обслуживания и эксплуатации, но стоимость подземной кабельной линии будет выше, чем эквивалентной секции ВЛЭП. Более высокие затраты требуют согласования с регулирующими органами, но стоимость собственно передачи электроэнергии составляет лишь малую часть (например, около 3%) общей платы за электроэнергию и может быть распределена на 28 миллионов потребителей электричества по всей Великобритании.

Изделия ПвБбШп, ПвП и ПвПг

Данные марки кабелей хорошо зарекомендовали себя в условиях низких отрицательных температур, прокладки в открытых грунтах, а также, когда отсутствуют какие-либо ограничения по трассам. В качестве изоляции применяется сшитый полиэтилен, высокая цена которого компенсируется надежностью, эффективностью и экономичностью.

Символы маркировки этих кабелей соответствуют следующим параметрам:

• Пв – изоляция жил из сшитого полиэтилена.
• Б – две ленты брони, изготовленные из стали.
• б – подушка под броней отсутствует.
• Шп – защитный покров из полиэтиленового шланга.
• П – оболочка из полиэтилена.
• г – устройство герметизации из водонепроницаемых лент.

Кабель марки ПвБбШп может использоваться в водоемах. Трассы располагаются горизонтально, вертикально или под наклоном. Максимально допустимый нагрев составляет 130 градусов в период, не превышающий 6 часов. Изделия ПвП хорошо переносят высокую коррозийную активность грунтов. Они могут прокладываться в коллекторах и на открытом воздухе, с соблюдением пожарной безопасности. Кабели ПвПг отличаются высокой герметичностью и могут прокладываться в грунтах с высокой влажностью. Они выдерживают любую коррозийную активность и укладываются в землю в любых грунтах.

Проект трассы, материалы, инструмент

Это самый ответственный этап работ, так как при составлении плана разводки электричества по участку практически невозможно обеспечить прямую прокладку кабеля, потому что мастеру приходится учитывать все требования, обходить стороной все препятствия — крупные деревья, кустарники, места парковки и заезда автомобиля.

В итоге в большинстве случаев получается план, представляющий собой ломаную линию. Предварительную разметку участка делают с помощью колышков и струйки песка, которая отмечает будущую траншею. После этой подготовки проект снова проверяют на соответствие всем требованиям и рекомендациям ПУЭ. Если корректировка не нужна, то чертеж переносят на бумагу, привязывая его ко всем объектам, а также подземным коммуникациям. Следующий этап — земляные работы, для них необходимо подготовить:

• деревянные колышки;
• лопату;
• отрезки защитных труб;
• песок для подсыпки и засыпки;
• сигнальную ленту.

Виды брони на внешнем защитном слое

Долгий срок службы и высокую коррозийную устойчивость гарантируют материалы, использующиеся для обороны кабеля. В зависимости от типа укладки и особенности грунтов подбирают разные типы брони. Одними из самых известных маркировок является ААБЛ, АВББШВ, ВББШВ. Сечение жил таких проводников составляет от 1,5 мм2 до 270 мм2. Такие линии могут быть с разным количеством жил (от 1 до 5).

Типы внешней защиты:

1. Стальные металлические ленты — очень прочная броня, которая ограждает электрическую магистраль от внешних физических воздействий, например, при раскопке ковшом экскаватора, удара ломом или лопатой.
2. Стальная нержавеющая проволока обеспечивает устойчивость против влаги и коррозии.
3. Стальные ленты изготовленные в виде гофры. Этим типом брони покрывают линии телефонных проводов. Такой слой отлично защищает от влаги и механических ударов.

Использование труб ПНД для монтажа коммуникаций

Для прокладки силовых линий и других инженерных коммуникаций используются различные трубы ПНД. Они отличаются техническими параметрами и конструктивными особенностями:

1. При монтаже электропроводки в стяжке пола или кирпичной стене применяется гладкая труба ПНД черного цвета.
2. Изделия с гофрированной поверхностью служат для прокладки открытым, полускрытым и скрытым способами электрических, телефонных, телевизионных и компьютерных сетей, функционирующих при электрическом напряжении переменного или постоянного тока, значения которого не превышает 1000 B. Электротехническая установка подобного типа может работать как на открытом воздухе, так и внутри помещений.
3. Для прокладки в грунте используются гофрированные трубы ПНД, которые отличаются повышенной эластичностью и прочностью, способностью восстанавливать свои линейные размеры и простотой монтажа.

В зависимости от конструкции изделия выпускаются с зондом или без него. Он представляет собой специальное приспособление, которое предназначено для выполнения протяжки кабеля внутри трубы. Это позволяет сократить время выполнения прокладки силовых сетей и коммуникаций.

При отсутствии зонда протяжка кабеля осуществляется с помощью многоразового приспособления. Трудоемкость операции несколько увеличивается, к тому же требуется наличие определенного технического обеспечения. Однако труба ПНД для прокладки кабеля без протяжки может применяться неоднократно. Такая возможность актуальна при частных ремонтах коммуникаций.

Труба для прокладки кабеля гофрированная с зондом

Среди производителей труб ПНД для прокладывания электрического кабеля наиболее востребована продукция компании DKS. Она представлена гофрированными изделиями «Octopus», предназначенными для монтажа скрытой проводки внутри помещений. Дополнена линейка аксессуарами и различными видами коробок, обеспечивающими прокладку коммуникаций в точном соответствии с установленными нормами.

Продукция компании ДКС: ПНД труба «Octopus»

Для защиты силового и сигнального кабеля используется серия двустенных труб «Octopus». Они надежно защищают электрические провода от повреждений в результате механических воздействий и влияния окружающей среды. Герметичность пластика препятствует проникновению влаги даже при прокладке кабеля в грунте.

Преимущества труб ПНД

По сравнению с металлическими защитными футлярами ПНД труба под кабель обходится значительно дешевле. Тем более, что не обязательно использовать для прокладки силовых линий и различных коммуникаций изделия, которые выпускаются согласно требованиям ГОСТа — допускается применение продукции из вторичного сырья. Техническая труба ПНД изготавливается из отходов производства, которые смешивают с различными полиэтиленовыми добавками. Это несколько меняет эксплуатационные характеристики и цвет готовой продукции, но позволяет значительно уменьшить расходы и снизить ее стоимость.

Кроме того, кабельные трубы ПНД отличаются следующими достоинствами:

• срок эксплуатации в нормальных условиях составляет до 50 лет;
• отдельные участки можно соединять без применения сварочного аппарата;
• имеют небольшой вес по сравнению с защитными футлярами из металла;
• не требуют заземления, так как обладают хорошими электроизоляционными свойствами;
• не подвергаются разрушениям под воздействием агрессивной среды и коррозии;
• сохраняют свои параметры даже в сложных условиях эксплуатации и могут выдерживать перепад температуры в интервале от -25 ⁰C до +70 ⁰C;
• не выделяют токсичных веществ и не аккумулируют конденсат на поверхности.

Кабель в трубе ПНД можно прокладывать по любой криволинейной траектории без применения соединительных элементов, поскольку полимер поддается изгибу. Особенно легко менять конфигурацию изделий малого диаметра.

Однако не следует сгибать трубы ПНД слишком сильно: это может спровоцировать залом и протянуть кабель не удастся.

“Сэкономленный доллар- это заработанный доллар!” Б. Франклин.

Ввод с помощью небронированного кабеля и трубы ПНД

Электросеть в гофре под землей

Если нужно подводить электричество под землей на даче, можно воспользоваться обычным проводом в оболочке ПВХ. Для прокладки в земле лучше выбрать герметичные и достаточно прочные марки кабельной продукции – NYM, ВВГ или СИП. Их можно использовать, например, чтобы провести освещение в дачный погреб. Однако продукция при активном внешнем воздействии достаточно быстро выходят из строя.

Чтобы продлить срок службы, в качестве защиты применяют трубы из полиэтилена низкого давления (ПНД). Они надежно предохраняют от блуждающих токов, механических повреждений и влияния агрессивного грунта. Для этой цели можно использовать гофрированные изделия. Они имеют повышенную эластичность и прочность, легко восстанавливают свои линейные размеры, просты в монтаже. При частых ремонтах могут применяться повторно. Некоторые модели оснащены зондом, что упрощает протяжку кабеля внутрь гофры.

Дачные дела

Если вы до сих пор не определились, какой из способов прокладки кабеля в земле выбрать, рекомендуем последовать нашим простым советам. Существует больное множество способов осуществления этой задачи. Профессионалы до сих пор не могут определиться, какой способ лучше – земной или воздушный.

Мы предлагаем вам отдать предпочтение, все таки земному способу. Это легко объяснить. Обычно расстояние от столба до дома большое и скорее всего вы захотите установить освещение наружного типа. В данных случаях земной способ прокладки кабеля подойдет идеально.

Чтобы проложить электрический кабель под землей выполните простую инструкцию действий. Прежде всего, электрический кабель для прокладки в земле на даче нужно приобрести.

После этого вы можете начать выбирать наиболее подходящий путь прокладки кабеля. В данном случае следует учитывать определенные особенности. Кабель в обязательном порядке нужно располагать в 1 м. от массивных деревьев. Учтите этот нюанс.

Прокладка кабеля – это не такой простой процесс, как кажется на первый взгляд. Нужно следить, чтобы провода не спутывались, и не стоит располагать его в местах с повышенной нагрузкой.

Начать стоит с создания простой разметки, а затем перейти к раскопкам. Траншея, где будет находиться кабель должна быть не уже 70 см.

Что касается глубины, то кабельные линии до 20 кВ должны быть заложены на глубину 0,7 м, до 35 кВ — 1 м, при с улицами и площадями — 1м вне зависимости от напряжения, кабельные линии с маслонаполнением должны быть заложены на глубину 1,5м.

После того, как вы создадите необходимую траншею, вы можете приступить к ее фильтрации. Иными словами устраните все камни и другие предметы. Следующим этапом будет создание подушки. Ее лучше делать из такого материала как песок.

Глубина подушки должна быть примерно 10 см. Мы рекомендуем вам отдать предпочтение кабелю АВВг. Это универсальный вариант. Чтобы обеспечить защиту кабеля, рекомендуем вам использовать асбоцементные трубы. Укладка кабеля должна быть свободной, чтобы на него не оказывалось лишнее давление. Мы советуем вам создать отдельный план расположения кабеля.

Важно! Молниеотвод в частном доме, тут!

После всех подготовительных этапов, вы можете приступить к засыпанию кабеля. Это следует сделать песком. Его слой должен быть не менее 10см. Завершающим этапом станет прокладка сигнальной ленты. Финальной стадией станет засыпание траншеи землей.

Прокладка электрического кабеля под землей

Прокладка электрического кабеля под землей должна осуществляться с соблюдением всех технических норм. Вы должны знать, что лучше запланировать трассу изначально, ее радиус должен иметь четко определенные размеры, которые не должны превышать допустимую норму для каждого отдельного кабеля.

Вы должны учесть наличие распределительных муфт. Кабель необходимо доставить на кабельных барабанах, которые в свою очередь доставляются на специальных автомобилях.

Вы должны учесть, что барабаны следует выгружать очень аккуратно. Мы рекомендуем вам обратиться к специалисту, если вы сомневаетесь в своих возможностях. Прокладка кабеля под землей требует ответственной подготовки и необходимых знаний.

Прокладка электрического кабеля в земле

Уделите внимание выбору кабеля. Успешная прокладка электрического кабеля в земле зависит в первую очередь от его качества

Мы рекомендуем вам отдать предпочтение медным кабелям.

Они должны быть бронированными. Кабель, который вы должны приобрести должен в обязательном порядке иметь техническую документацию, в которой и будет указывать, для чего именно он предназначается.

В нашем случае – это прокладка в земле. Укладывать кабель стоит только со специального барабана. Вы должны это учесть.

Сам кабель должен также иметь определенную защиту. Пусть это будет стальная оплетка. Такой кабель будет стоить дороже, но вы не усомнитесь в его качестве не на минуту.

Учтите все приведенные рекомендации, и вы успешно произведете прокладку электрического кабеля в земле

Отдельное внимание стоит также уделить технике безопасности. Используйте специальную одежду и точно проводите необходимые расчеты

Кабель должен ложиться с определенным запасом.

Это очень важно. Не допускайте натяжение кабеля

Запас должен составлять примерно 2 %. Чтобы правильно осуществить соединение кабельных муфт используйте муфты. Четко определите расстояние между муфтой и кабелем. Оно должно составлять примерно 250 мм.

Места, в которых выгодно уложить проводку под полом

Данный метод разводки электрического кабеля актуален в «голых» жилых или административных зданиях без готового ремонта. Речь идет о различных новостройках, которые сдаются в черновом варианте. Такой подход исключает штробление стен, провод свободно размещается на любых участках пола с удобной разводкой к розеткам и выключателям.

Половая разводка идеально вписывается в деревянные сооружения. Данный вариант полностью исключает недостаток, связанный со сложной доступностью кабеля. Метод как никогда актуален, поскольку при монтаже электропроводки на стенах приходится либо к ним крепить кабель-каналы, что портит интерьер помещения, либо оформлять все в ретро-стиле, что приводит к существенным финансовым затратам. Спрятав кабель в деревянном полу, вы сможете в любой момент достать его из-под досок и совершить необходимые манипуляции.

Монтаж электрики в деревянном доме

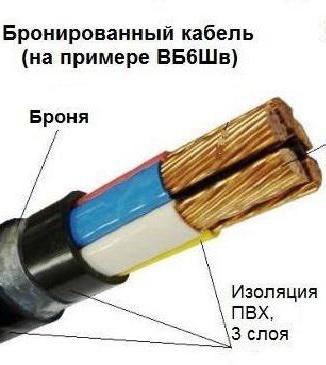

Конструкция и маркировка изделий АВБбШв и ВБбШв

Наибольшее распространение получили бронированные кабели с медными жилами марки ВБбШв и с алюминиевыми жилами – АВБбШв. В качестве брони использованы стальные ленты, поэтому для монтажа дополнительно не требуются защитные трубы. Броня надежно защищает не только от механических повреждений, но и от грызунов. Такой бронированный кабель для прокладки в земле может использоваться в воздушных линиях совместно со специальными кабельными сооружениями, а также в местах с повышенной влажностью. Для стальной брони выполняется обязательное заземление.

Буквенные символы, присутствующие в маркировке, означают следующее:

• А – жилы изготовлены из алюминия. Отсутствие этой буквы означает, что жилы кабеля – медные.
• В – для изоляции жил использован пластик из ПВХ.
• Б – наличие брони, в состав которой входят две стальные ленты.
• б – отсутствие защитной подушки под броней, предотвращающей механические повреждения и коррозию слоев, находящихся внутри кабеля.
• Шв – пластиковый ПВХ-шланг.

Конструкция бронированного кабеля состоит из следующих элементов:

• Токопроводящие медные или алюминиевые жилы в количестве 1-5 шт. В некоторых изделиях присутствуют три жилы, а четвертая, меньшего сечения используется для устройства заземления. Сами жилы бывают 1 класса – одножильные, сечением 2,5-625 мм2 или 2 класса – двухжильные, сечением 2,5-240 мм2.
• Изоляция из ПВХ, на которую наносится цветовая и цифровая маркировка.
• Ленты ПВХ поясной изоляции.
• Две ленты из обычной или оцинкованной стали, которыми бронируется кабель.
• Дополнительная изоляция из битума и специальной пленки.
• Вся конструкция закрыта защитным пластиковым шлангом из ПВХ.

Кабели данных марок могут прокладываться даже в химически активных грунтах, возле железной дороги и трамвайных путей, несмотря на возможные блуждающие токи. Эти изделия взрывобезопасны и легко переносят перепады положительных и отрицательных температур.

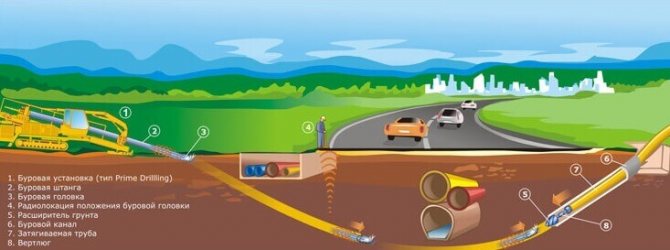

Методы прокладки линии под дорожным покрытием

При подключении участка, допустим дачи, к электричеству иногда случается так, что опоры с электрическими линиями находятся на противоположной стороне дороги. Как протянуть электричество в дом в таком случае? Начнем с того, что самовольно прокладывать линию под дорогой вы не имеете права, это нужно согласовывать с администрацией города или поселка или другим ответственным органом.

Первый вариант прокладки кабельной линии под дорогой простой и не требует разрушения асфальта. Его называют бестраншейная прокладка, метод прокола или метод ГНБ. Расшифровывается как «горизонтальное направленное бурение». Технология заключается в том, что почву под дорогой бурят специальными установками, таким образом, избегают вскрытия поверхности асфальта. Его применяют для прокладки коммуникаций под железной дорогой, под водоемами, под зданиями.

Второй вариант проще, но ведет к определенным разрушениям. Нужно выкопать траншею, сняв верхний слой асфальта.

Согласно нормативам ПУЭ глубина траншеи должна быть не менее 1 м, а кабель должен обязательно находиться в защитной трубе.

Напоследок рекомендуем просмотреть видео, на котором показывается, как проложить кабель под дорогой самостоятельно:

Виды и характеристики

Благодаря гофрированной трубе ПНД, силовые коммуникационные (инженерные) линии можно надежно и недорого проложить под землей на любом уголке города, а также частном доме или дачном поселке.

Кроме того, прокладка провода по защитной эластичной трубе именно под землей, намного качественнее защитит его от механических, химических или атмосферных влияний, по сравнению с наземной прокладкой. Но прежде всего необходимо правильно подобрать защитный футляр, гофру.

Трубы ПНД, которые подходят для защиты кабеля при монтаже в земле:

• гибкая гофрированная труба;
• гофра двустороння (наружная сторона изготовлена из полиэтилена низкого давления, внутренняя (гладкая) – из полиэтилена высокого давления);
• изделия из вторсырья (техническая изоляционная гофра);
• гофра гибкая, с армированным покрытием;
• жесткая и гладкая труба.

Свойства футляров ПНД для монтажа в грунте

Гофра, используемая для протягивания силовых проводов по земле, не должна обладать свойством намагничивания. Поэтому для ее изготовления чаще всего используют специальную керамику, пластмассу или асбоцемент.

В одном футляре прокладывается несколько жил кабелей

В трубе ПНД есть несколько слоев:

• внешний слой – защитный футляр, изготовлен из конструкционной стали;
• изоляционный слой по экрану (ПВХ);
• собственно экран (слой Cu);
• XLPE – изоляционный слой по жиле;
• жила (материал: Al или Cu).

Ток будет проходить по жиле, за экраном и трубе (вихревые токи). Что касается производства данного продукта, качественное изготовление проходит на специальных мастерских, где используются наглядные разработки (макеты) с учетом механизма дальнейшей прокладки силового провода.

Как устанавливать подоконник: пошаговая инструкция, особенности монтажа и рекомендации

Какой проводник лучше использовать для монтажа подземных электрических линий?

Установка подземной электролинии требует немалых затрат сил и времени. Чтобы не мучиться в дальнейшем с постоянным ремонтом, лучше сразу выбрать качественный провод, который на протяжении долгих лет сможет исправно выполнять свою функцию. Поэтому к вопросу подбора кабеля, который будет использован для прокладки под землей, следует подойти с максимальной ответственностью.

Используя бронированный кабель от надежного производителя, можно не сомневаться в его исправной и долговечной работе. Однако стоимость такого проводника достаточно высока, и если человек не может себе позволить такую покупку, он использует простые провода марки NYM или ВВГ. Чтобы повысить надежность таких линий, следует использовать двустенный гофрированный шланг ДКС, в который помещается электропровод на всем его протяжении.

В местах, где вероятность повреждения проводки из-за больших нагрузок достаточно высока, рекомендуются защитные футляры. Эти приспособления защитят токоведущие жилы, приняв на себя большую часть нагрузок. При прокладке нескольких кабелей каждый из них должен быть снабжен отдельным футляром.

Прокладка электролиний внутри гофрошланга или труб имеет дополнительное преимущество, заключающееся в легкости замены кабеля. Если старый провод пришел в негодность, достаточно вскрыть концы трассы и привязать к концу нерабочего кабеля новый. После этого неисправный проводник вытягивается наружу, а новый устанавливается вместо него. Конечно, это возможно лишь в том случае, если длительное время нахождения в земле не привело к разрушению защитных приспособлений.

Прокладка кабеля в земле своими руками — технология

Эта часть материала – основная. Именно в этом разделе мы рассмотрим, как же именно прокладывается электрокабель на участке. Для простоты понимания условно разделим работы на несколько последовательных этапов.

Сначала составляем план. Без предварительной схемы нет смысла приступать к делу – это станет пустой тратой времени, а возможно и собственных сил. Берем бумагу с карандашом или компьютер и чертим схему. Задача – обозначить все необходимые для прокладки расстояния (от электролинии до дома, деревьев, кустов и прочих садовых объектов)
Также важно нанести на план места установки источников света, если планируется подключение уличного освещения.

Далее воплощаем план в реальность. На данном этапе важно максимально точно перенести схему на дачный участок
С помощью деревянных колышек и веревок размечается территория и роется траншея. По окончанию работ прокопанные траншеи очищаются от лежащего на их дне мусора (камней, осколков кирпичей и т. д.).

Дно тщательно трамбуется, насыпается песчаная подушка (толщиной +/- 7 сантиметров).

Берется проводник и прокладывается вдоль вырытой канавы. Настоятельно рекомендуется при прокладке линии использовать кабель АВБбШв с алюминиевыми или ВБбШв с медными жилами.

Используя мегомметр, проверяем проложенную линию электрокабеля. Задача – определить, есть ли короткое замыкание.

Теперь необходимо снять с кабеля заряд. Для этого жилы соединяются с бронирующим слоем и все замыкается на землю

Этот этап нужно выполнять, делая акцент на мерах предосторожности – используйте резиновые перчатки и резиновые сапоги. Будет лучше, если у вас найдется верный напарник.

При необходимости проводка защищается с помощью пластиковой, либо же асбоцементной трубы.

Когда дело сделано – стоит сфотографировать сеть траншей

Это позволит знать наверняка, где был проложен электрический кабель. Чертеж также рекомендуется сохранить, ведь он четко демонстрирует все расстояния, учтенные в процессе прокладки.

Теперь засыпаем линию песком. Высота слоя должна составлять приблизительно 15 сантиметров. Когда песок засыпан – следует тщательно его утрамбовать.

Далее на засыпанную траншею кладется специальная сигнальная лента, указывающая на то, что под ней проложен кабель.

Поверх ленты насыпается финальный слой земли, желательно с горкой.
Напоследок выполняется еще один замер с помощью мегомметра.

По сути, на этом процедура завершена. Что мы видим в итоге? Мы видим, что провести линию электрокабеля своими собственными усилиями на дачном участке достаточно просто. Наиболее трудоемкая часть работы – это копание траншеи.
