Двутавровые деревянные балки своими руками: описываем во всех подробностях

Плюсы и минусы одноэтажных домов

Работы по возведению загородного малоэтажного дома требуют меньше усилий и времени. При выборе такого строения открывается множество возможностей для оригинального дизайнерского оформления жилища. Однако коттеджи с одним этажом не подходят для больших семей. В таких случаях стоит возвести двух- или трехэтажное здание.

Одноэтажные постройки довольно востребованы не по причине небольших габаритов, но и дешевизны строительства. Такие постройки хорошо вписываются в ландшафт участка. Однако над распределением комнат следует подумать заранее, ведь в итоге от этого будет зависеть комфорт проживания.

Перед созданием своего проекта стоит познакомиться с готовыми планами строительства одноэтажных домов и их особенностями. Это поможет понять, как создаются схемы и чертежи жилых построек. При самостоятельном создании проекта стоит заручиться помощью опытного строителя.

Выбор ткани

Шерстяные, полушерстяные и вискозные ткани для чехлов на стулья непригодны; особенно – для чехлов повседневных. Главная причина – аллергенность шерсти. Если в доме есть хоть один человек со склонностью к аллергии, чехлы с шерстью скоро потенциального аллергика превратят в клинического. Кроме того, шерсть хорошо греет, что для чехлов не нужно, но очень плохо чистится и отстирывается. По этим же причинам на чехлы для мебели нежелательны бархат, велюр и рытый бархат.

На пошив чехлов для стульев годятся ткани:

• Хлопчатобумажные, или просто х/б – полотно, сатин, саржа, холст, джинса, х/б габардин.
• Льняные – полотно, холст.
• Шелковые – креп-сатин, шелковый габардин, атлас, парча.
• Синтетические плательные и мебельные т. наз. бифлексные, т.е. тянущиеся одинаково вдоль и поперек долевой нити.
• Синтетические мебельные – флок, микрофибра, с определенными ограничениями, см. далее

Хлопок

Х/б ткани недороги, абсолютно гипоаллергенны, долговечны, хорошо отстирываются. Главные недостатки – мгновенно промокают, а краска на них от стирки и на свету выцветает; способ окраски х/б раз навсегда пока не придуман. Поэтому в интерьер, призванный держать тон годами, х/б чехлы на мебель непригодны. Х/б полотно, сатин и саржу можно пустить на чехлы детских стульев, если их сиденья и спинки непромокаемы и легко чистятся, или если чехлы с мягкими вкладышами, см. далее. Для акцентирующих чехлов в гостиную хорошо подойдет х/б габардин. Джинса и х/б холст будут уместны в интерьере кантри и рустикальном, но в последнем случае их лучше заменить льном.

Лен

Главное достоинство льняных тканей – необычайная стойкость и способность к самоочищению. В старые времена крестьяне носили льняные порты лет по 10, при тогдашнем изнурительном труде и антисанитарии. К сожалению, лен плохо окрашивается, стирается и гладится. Фактура льняных тканей грубовата. Древнеегипеские мастерицы умели вытягивать из льняной пряжи нитки №200 (!), но ныне это искусство полностью утрачено. Льняные чехлы на стулья хорошо впишутся в интерьеры деревенского клона и подойдут для дачной мебели. Тогда их раз в год весной достаточно простирнуть и на полдня повесить трепыхаться на ветру, большая часть складок разойдется.

Шелк

Креп-сатин – один из лучших материалов для чехлов на стулья. Мало пачкается, мало промокает, легко стирается и чистится. Поперек основы тянется лишь немного хуже, чем вдоль. Почти равномерно вдоль и поперек тянется шелковый габардин, он же обладает всеми прочими качествами креп-сатина, но несколько дороже. Атлас стоек и пригоден на юбки акцентирующих чехлов в воланом и праздничных, т.к. отлично держит складки. Но атласные сиденье и спинку чехла придется часто чистить. Парча материал преимущественно для бутафорских чехлов, ее тяжеловесность усиливает акценты чехла

Чистится неважно, не гладится и стирке не подлежит, т.к. содержит в плетении металлические нити. Недостаток всех шелковых тканей, кроме парчи – они слишком скользкие, от ерзанья на стуле чехол будет сползать

Недостаток всех шелковых тканей, кроме парчи – они слишком скользкие, от ерзанья на стуле чехол будет сползать.

Бифлекс

Бифлексными ткут почти все тонкие мебельные ткани и одежные стрейчевые – лайкру, спандекс. По совокупности качеств они пригодны для любых мебельных чехлов, очень стойки, легко стираются и чистятся, плохо промокают. Спандекс тянется в любом направлении почти как резина, из него делают универсальные чехлы под аренду, которые можно напялить на любой стул, см. ролик:

Видео: применение универсальных чехлов для разных стульев

Однако в интерьере выдержанного стиля уместны будут только чехлы из мебельных бифлексов. Причина та же, по которой петь в Ла Скала не пустят Леди Гагу или Майли Сайрус, хоть бы они откупили зал на год вперед: из лайкры и спандекса делают слаксы и т.п. вызывающе-облегающие штаны.

Общее у этих мебельных тканей – они затягивают в ворс грязь и потому долго держат вид без чистки. Флок удерживает загрязнения слабее и выдерживает несколько чисток; стирать его нельзя. Микрофибра сохраняет вид до 5 лет, но чистке и стирке вовсе не подлежит. Из флока и микрофибры шьют т. наз. еврочехлы на офисные стулья типов Бизпластико, Домильфо и др., см. след. видео:

Технология установки

Могут быть разные конфигурации монтажа, которые различаются по материалу основы, способу примыкания и требованиям к нагрузке. Так, в качестве основы могут выступать кирпичные стены, деревянные элементы, бетонные плиты и металлические конструкции. В каждом случае монтаж деревянных двутавровых балок для перекрытия производится с помощью соответствующей крепежной фурнитуры:

• Оцинкованный уголок поможет выполнить обвязку с элементами стропильной системы.
• Примыкание бруса к кирпичу или бетону оформляется металлическим хомутом.
• Продолговатые линии смычки независимо от материала основания (в том числе с переходными участками от кирпича к древесине) выполняются с помощью монтажных металлических лент.
• Ответственные узлы-соединения перекрытия со стенами обеспечиваются стяжными хомутами.

Технология устройства опалубки перекрытия

Деревянными балками перекрывают 1 этаж и формируют чердачное перекрытие 2 этажа дома. Использование ДДБ на строительстве зданий выше 2 этажа считается нецелесообразным, вследствие существенного увеличения нагрузки на деревянные конструкции. Перекрытие из деревянных двутавровых балок монтируют в следующем порядке.

1. Горизонтальную поверхность стен, сложенных из кирпича, блоков или бруса доводят до единого уровня цементной стяжкой, деревянными прокладками.
2. По периметру верха стен укладывают доски, которые крепят к ограждениям.
3. Балки заводят на стены и располагают их с шагом 500–600 мм. Размер шага может быть другим, в зависимости от проекта.
4. ДДБ крепят к доскам гвоздями или саморезами.
5. Несколько балок разрезают на отрезки для установки поперечных связей, соединяющих балки. Количество и частота крепления определяется проектом.
6. Снизу подшивают потолок из фанеры или OSB листов.
7. В межбалочные проемы укладывают маты из минеральной ваты, плиты пенопласта или другой теплоизоляционный материал. Заполнение проемов обеспечивает высокую тепло- и звукоизоляцию перекрытия.
8. Сверху укладывают фанеру или листы OSB.
9. Проемы в стенах между торцами балок заполняют кладкой и устанавливают перемычки для продолжения возведения стен 2 этажа.
10. Окна в ограждениях здания там, где видны торцы балок, заполняют кладкой из кирпича, стеновых блоков или закрывают подходящим листовым материалом.
11. В чердачном перекрытии предусматривают установку крепежных узлов для монтажа стропил.

Как приобрести качественный двутавр для своего дома?

В заводских условиях двутавры изготавливают из ценной древесины хвойных пород: лиственницы или сосны. Если вы решили приобрести готовые двутавровые деревянные балки, дадим вам пару ценных советов:

Пункт 1

Обратите внимание на шов: должен быть заметен небольшой выход клея. Это нормально.
Пункт 2

По всей полке вырез должен быть конической формы, а сама OSB должна быть фрезерирована и вставлена правильно.
Пункт 3. OSB должна быть через каждые полметра пристрелена скобами прямо в полку. Это помогает сохранять давление до того, как полностью застынет клей.
Пункт 4. Вы имеете право попросить сертификат качества продукта и посмотреть, применяется ли нужный тип клея – тот, который допущен для клееных несущих конструкций.
Пункт 5. Проверьте, есть ли в сопутствующей документации протокол испытания образцов балок, их номер технических условий и выпуска.

Выглядеть качественные двутавровые балки должны так:

Здесь секрет кроется в том, такие балки предварительно хорошо высушены, тогда как обычная древесина все еще содержит определенный процент влажности. Да и сама конструкция балки позволяет легко прорезать отверстия в перекрытии для проведения канализации, вентиляции газа и воды, а в условиях строительства частного дома или коттеджа это – важный момент.

Что касается клеевого соединения заметим, что некоторые российские застройщики уже давно отказались от заказа сырья от более мелких фирм и приобретают заграничные двутавровые балки, т.к. отечественное производство двутавровых деревянных балок и его итоговое качество не всегда радует. Да и опыта мало, канадская технология пока еще слишком непривычна и не находит в нашей стране большого количества последователей. Вот поэтому порой проще изготовить двутавровую деревянную балку своими руками – здесь нет ничего сложного. А мы расскажем, что и как.

Советы при покупке

Внимательно проверяйте качество двутавров, это очень ответственные элементы. При превышении нагрузки простой брус вначале прогнется, а только потом трескается. Это позволяет вовремя заметить и устранить проблему. Двутавровая деревянная балка в таких ситуациях не прогибается, а сразу разрушается, последствия аварии могут быть трагическими

На что следует обращать внимание в первую очередь?

1. Наличие гнилых сучков, заболони, больших трещин. Полки двутавров должны изготавливаться только из древесины не ниже первого сорта.

   Для полок двутавров используют древесину не ниже 1 сорта

2. Большие щели в местах соединения реек с плитой. Такая ситуация указывает, что изделия делались на неисправном деревообрабатывающем оборудовании и по качеству не отвечает заявленным стандартам.

   Между полкой и стенкой балки не должно быть щелей

3. В стыке между рейкой и плитой ОСП нет клея. Засохший состав должен быть по всей длине двутавра. Если его нет, то это свидетельствует о нарушение рекомендованной технологии.

   В качественных балках пазы под стойку обязательно промазываются клеем

Рекомендуется во всех случаях требовать сертификат качества, в нем должны быть указаны не только технические параметры, но и реквизиты производителей.

Рекомендации по выбору материалов

Деревянные перекрытия, помимо балок, изготавливаются с использованием:

• черепных брусков;
• досок чернового пола;
• досок пола помещения сверху;
• утеплителя;
• гидроизоляционной пленки;
• декоративного покрытия;
• антисептика.

Черепные бруски должны иметь квадратное сечение со стороной 50 мм. Их фиксируют к нижней поверхности балок и подшивают потолок. Для досок чернового пола можно применить любой материал, в том числе нестроганый. Строганная шпунтованная доска может пойти на пол верхнего этажа. В качестве теплоизоляции в деревянных перекрытиях обычно выступают минеральная плита или рулонный материал, ведь волокнистая теплоизоляция не горит и обладает высокими шумопоглощающими свойствами. Это выгодно отличает ее от пенопласта.

Для защиты утеплителя от воздействия паров влаги следует использовать гидроизоляцию. Для того чтобы антисептировать древесину, вы можете использовать обрезки рубероида или битумную мастику.

Преимущества использования деревянных двутавровых балок для межэтажных перекрытий и стропильных систем:

• Экологичность
• Повышенная огнестойкость
• Продолжительный срок службы
• Высокие физико-технические параметры современных балок допускают использование их в пролетах большой длины
• Не изменяющиеся геометрические размеры и отсутствие таких недостатков деревянных конструкций как: кручение, деформация, усадка, растрескивание
• Может полностью заменить собой металлоконструкции, обеспечивая при этом идеальную поверхность пола и потолков
• Универсальность применения, легкость монтажа, экономия времени, трудозатрат и материалов
• Отсутствие необходимости в проведении «мокрых» работ в процессе сборки

Цена двутавровой балки зависит от ее высоты сечения и материала полок, могут монтироваться на больших площадях. При этом не нужно волноваться о появлении видимых дефектов, поскольку купить качественные двутавровые изделия – это значит обезопасить свой дом от усадки и трещин после них. Для работы с деревянными балками можно использовать обычный плотницкий инструмент. В стенах данного вида перекрытия можно легко прорезать отверстия, необходимые для прокладки систем инженерных коммуникаций. Производство деревянных двутавровых балок полностью оправдывает цели их применения:

• Устройство перекрытий цокольных и межэтажных;
• Стропильные системы;
• Устройство мансардных этажей

Деревянная двутавровая балка технические характеристики нагрузки

Какую нагрузку может выдержать двутавровая балка? По своим техническим характеристикам, деревянная двутавровая балка ничем не уступает металлическим и бетонным конструкциям, но при этом стоит в разы меньше. При этом получить такое качество вполне реально даже при производстве в домашних условиях.

Стоит так же отметить о том, как с помощью размещения двутавров можно увеличивать прочность перекрытий. Например:

1. Расположенные рядом (по горизонтали) 2 двутавровые балки суммируют свою прочность к нагрузкам. То есть если одна балка выдерживает 300 кг, то в паре с такой же балкой перекрытие будет выдерживать 600кг.
2. Расположенные балки одна на другую (по вертикали) способны выдерживать в 4 раза большую нагрузку. То есть если положить одну балку с прочностью в 300 кг, а сверху такую же и закрепить их между собой, то в паре они уже выдерживают вес в 1200кг.

Нагрузка на двутавровую балку таблица:

Размер пролета	Расстояние между балками	Сечение балки(высота x ширина) в мм.
3м.	1м.0,5 м.	150x10150x50
4м.	1 м. 0,5 м.	200x100150x100
5м.	1 м. 0,5 м.	250x150200x150
6м.	1 м. 0,5 м.	250x180200x150
7м.	1 м. 0,5 м.	300x200250x150

Примечание. Все данные приведены из расчета нагрузки на перекрытие около 400 кг/м2.

Конечно, при расчетах нужно еще учитывать:

• качество материалов;
• частота укладки балок;
• отклонения размеров.

Если вы хотите несколько сэкономить на строительстве собственного дома или же заняться бизнесом по продаже двутавровых балок, тогда следует помнить, что ничего особо сложного в изготовлении этого вида перекрытий в домашних условиях нет. Деревянные двутавровые балки для междуэтажного и чердачного перекрытия позволяют выполнить весь процесс своими руками. Ведь перекрытия по деревянным балкам выполняется без использования подъемных кранов и другого вспомогательного оборудования. Весь процесс может выполнить один мастер самостоятельно. Такое перекроите – не скрепит и имеет массу других преимуществ.

Устройство полов деревянными двутаврами

Весьма эффективно использование деревянных двутавровых балок при устройстве полов. На качество полов существенно влияет правильный подбор балок и их опирание, вместе с грамотным монтажом несущих конструкций и сопутствующих элементов в соответствии со СНиП.

Настил пола двутаврами делается за меньший срок, узлы конструкции получаются жесткими, а пол не скрипучим. Для устройства чернового пола рекомендуется использовать толстую половую доску, это повысит качество и снизит вибрацию. К двутаврам легко прибиваются все элементы настила, а их конструкция улучшает характеристику полов в доме и срок их эксплуатации.

При использовании двутавровых балок с шагом один метр встает проблема чернового пола ОСБ. Плита и аналогичные ей материалы не подходят из-за вероятности слома или больших прогибов. Настил будет пружинить и раскачиваться. Для расстояний между балками в 1 метр лучше изготавливать обрешетку из толстой доски или бруса. Другой вариант усиления настила устройства – несколько слоев перекрытий, что значительно удорожает работы.

Крепление к двутавровой балке

Не рекомендуется использование саморезов, особенно черных, для крепления настила или других элементов к двутавровым балкам. Сталь, используемая для изготовления саморезов, не выдерживает нагрузок срезания и скалывания. Для фиксации чернового пола и прочих элементов специалисты рекомендуют гвозди и шурупы, желательно оцинкованные, они обеспечат длительный срок службы. Рассверливание балок не требуется, соединения пояса со стойкой надежные и жесткие, прибить или прикрутить к двутаврам элементы пола несложно.

В заключение еще несколько слов о защите двутавров от огня, влаги и насекомых. Как правило, основная обработка происходит при изготовлении двутавровых балок. Биозащитными и огнеупорными составами хороший производитель, имеющие специальные службы, пропитывает изделия во время производства. От воздействия влажности и гниения рекомендуется дополнительно покрывать деревянные элементы краской или лаком, особенно, если двутавры используются во внешних конструкциях, не защищенных гидро- и пароизоляцией.

Двутавровые балки из дерева.

Предыдущая

Элементы лестницСпецифика выбора материалов для гидроизоляции

Следующая

Элементы лестницОсновные тезисы о межэтажных перекрытиях

Экспобанк с удовольствием представляет Вашему вниманию престижные банковские карты: Mastercard Black Edition и World Elite Mastercard

Преимущества использования двутавровых опор в строительстве

Такая конструкция пришла к нам из-за рубежа, где балки используются для перекрытий в коттеджном малоэтажном строительстве уже более 30 лет. В основном такое же применение нашли они и у нас.

Главными достоинствами в применении двутавровых балок являются:

1. Прочность. Даже при длительной эксплуатации траверсы остаются в первоначальном состоянии.
2. Легкий вес. В отличие от металлических аналогов балки сравнительно легко монтировать, при этом они могут нести на себе большие нагрузки.
3. Независимость от ширины строения. Длину опорной траверсы можно регулировать с помощью вставок (до 13 метров), при сохранении нагрузочной способности и надежности изделия.
4. Бюджетная стоимость. Цена на деревянные двутавровые изделия значительно ниже, чем на другие подобные перекрытия. Экономический эффект у них достигает от 30 до 200% по сравнению с другими аналогичными материалами.

Эти перекрытия, обработанные пропиточными биозащитными средствами, не теряют своих качеств под действием влаги и от перепадов температуры.

Достоинства двутавровых балок

Несомненно, плюсов у опорных изделий подобного вида достаточно для того, чтобы сделать выбор в их пользу. А они следующие:

1. Благодаря сравнительно малой высоте деревянного двутавра, можно наиболее экономно расходовать древесный материал.
2. Эти перекрытия не подвержены скручиванию, деформации и изменению размеров, как их цельные «собратья», которые используются для тех же целей. (Такой пиломатериал в виде бруса или бревен при сушке теряет влагу, и от этого происходят изменения в линейных размерах и геометрической форме).
3. При монтаже двутавровых балок в них можно прокладывать скрытые коммуникации: кабеля, водопроводные трубы, воздуховод.

К тому же, балки – простые при монтаже перекрытий. Строителям не нужно владеть специальными навыками, благодаря чему значительно сокращается время на установку.

Расчет высоты сечения балок

Требования к межэтажным перекрытиям верхних этажей с мансардами изложены в СНиП II-25-80 «Деревянные конструкции». Для того чтобы правильно подобрать деревянные двутавровые балки по высоте, в соответствии с заданным назначением, необходимо знать величину расчетных нагрузок.

Согласно СНиП, для использования балок в качестве перекрытий такая нагрузка составляет 400 кг на кв. метр, а для двутавров стропил– 220 кг на кв. метр. Одновременно, требования по относительному прогибу двутавров равняются 1/260, превышать которые не следует.

Пролетом считается расстояние между двух точек опоры. Настил пола допускает меньшие нагрузки по СНиП, поскольку площадь опирания больше. На многих строительных сайтах существуют специальные калькуляторы, которые помогу рассчитать параметры для двутавровых балок.

Поддержите наш проект в соц. сетях!

Преимущества

Перекрытия по деревянным балкам, собранные из двутавров из-за своего небольшого веса не оказывают значительную нагрузку на опоры, при этом сами имеют высокую нагрузочную способность. Легкие и прочные деревянные балки перекрытия пролета, в отличие от железобетонных, не требуют применения тяжелой грузоподъемной техники. Использовать их можно при любых климатических условиях. Конструкции, возведенные из деревянных двутавров, выдерживают сильные шквалистые ветра и сейсмические волны. Полностью отвечают СНиП. Настил пола, например, с их помощью делается намного быстрее, полы не пружинят и не скрипят.

Другие плюсы двутавровых балок:

• экологичные;
• огнеупорные;
• имеют длительный срок службы;
• повышенная прочность позволяет использовать на больших пролетах;
• отсутствие изменений геометрических параметров: скручивания, деформации, усыхания;
• полностью заменяет металлические элементы, обеспечивая ровный настил пола или перекрытие потолка;
• универсальное, многофункциональное использование;
• легкость и быстрота при монтаже;
• небольшой срок проведения работ, экономия за счет этого трудозатрат;
• возможность использования для настила пола без бетонной стяжки.

Двутавровые деревянные балки без труда распиливаются, не требуя специальных пил. Уникальная прочность двутавров, тем не менее, позволяет проделывать необходимые отверстия, а конструкция удобна для прокладки внутренних коммуникаций.

Стоимость балок невысока и зависит от их длины и высоты в сечении. Чтобы возвести чердачное перекрытие по деревянным балкам, лучше использовать деревянные двутавры, это обезопасит ваш дом от усадки, трещин и продлит срок его службы.

Преимущества технологии

Согласно отзывам специалистов, к достоинствам двутавра можно отнести следующие эксплуатационные факторы:

• Почти идеальная геометрия, что облегчает последующие работы по устройству чернового покрытия.
• Высокая прочность. Жесткость балок из клееного бруса практически исключает изгибающие моменты и деформацию конструкции.
• Широкие возможности совмещения с другими материалами. Подобрав оптимальные размеры двутавровой деревянной балки для перекрытия, можно органично вписать в их нишу теплоизолятор – даже мелкий формат с высотой 250 мм и шириной бруска в 30 мм позволит интегрировать небольшие панели пенополистирола или плиты минваты.
• Высокая звукоизоляция. Опять же, уникальная комбинация составных частей балки позволяет минимизировать вибрации и шумовые воздействия за счет демпфирующего эффекта.

Сравнительные характеристики

Для наглядности приведем сравнительную таблицу по основным параметрам с аналогичными металлическими и железобетонными изделиями, рассчитанным для площади в 200 квадратных метров. Из таблицы видно, что даст замена тяжелых металлических и железобетонных конструкций на двутавровые балки:

Характеристика	Двутавр деревянный	Доска или брус	Металлический двутавр	Монолитная железобетонная балка
Цена установки перекрытия за кв.м, euro	20	30	60	50
Срок монтажа перекрытий на площади, в днях	4	8	5	18
Требуемое количество людей	4	4	5	5
Потребность в грузоподъемных механизмах	Нет	Нет	Да	Да
Потребность мокрого процесса	Нет	Нет	Нет	Да
Геометрия элементов	Отсутствие усадок, скручивания, скрипов	Возможна усадка, ссыхаемость, растрескивание, скрипы	Отсутствие изменений	Отсутствие изменений
Вес конструкции, кг	45	55	310	370
Требование к проведению подготовительных доп. работ	Нет	Нет	Заделать швы, выровнять углы, оштукатуривание	Выровнять углы, оштукатуривание
Прокладка коммуникационных сетей в перекрытиях	Да	Затрудненно	Нет	Нет

Как подготовить балки к монтажу?

И наконец, самый ответственный этап! Изготавливая деревянные двутавровые балки для строительства своего дома, еще задолго до их монтажа вам нужно точно просчитать пустоты в перекрытиях – для будущей прокладки инженерных коммуникаций. Конечно вы будете проводить сантехнические трубы, электрические кабеля и инженерные системы

И здесь важно определеть все изначально правильно, чтобы потом не допустить ослабление перекрытия

Сверление отверстий для коммуникаций

А теперь также подойдем вплотную к такому важному вопросу, как правильно сверлить двутавровые деревянные балки. Дело в том, что это необходимо делать еще на земле – до монтажа

И здесь важно соблюсти все правила, иначе даже небольшие отверстия способны ослабить балку по всей длине.  Где именно могут располагаться сквозные отверстия в балках перекрытия зависит от того, по какой технологии они были произведены.

Так, у двутавровых балок отверстия должны быть не более 40 мм. Располагать их разрешено практически в любом месте между таврами, но только не ближе 150 мм к торцу балки или опоры на несущий элемент. Идеально, если такие отверстия будут располагаться прямо по центру относительно полок, а не выше или ниже. А максимально допустимый диаметр отверстия 10 см.

Кроме того следите за тем чтобы расстояние между соседними отверстиями было в 2 раза больше диаметра самого большого из них.

Узлы крепления балок со стеной

Если вы подготовили балки правильно, можете смело приступать их монтажу:

Вот основные узлы крепление двутавровых деревянных балок к стене:

В готовое перекрытие из деревянных двутавров вставьте утеплитель:

Монтаж перекрытия

Чтобы здание долго прослужило, балочные перекрытия должны соответствовать высокому уровню прочности. Иметь хорошую звуковую и теплоизоляцию, а также хорошо вентилироваться.

При установке деревянных балок чаще всего используют маячный способ монтажа. Вначале монтируют крайние балки, а затем промежуточные. Чтобы не допускать ошибок во время работы, используют уровень. В случае перепадов высоты, балки можно выровнять подложив под торцевые концы пропитанные битумным праймером обрезки.

Перед началом установки проводят сращивание или обрезку балок до нужных размеров. Сращивание балок из бруса по длине обычно проводят способом «замочный паз». Для этого концы брусьев спиливают на 1\2 толщины и заглубляют один торец в толщу другого. Затем места соединений фиксируют.

Сращивание двух балок

Расстояние между деревянными балками не должно быть меньше 60 см и превышать 1 метр. В конструкции из брёвен или клеёного бруса шаг делают больше, чем в дощатых перекрытиях. При монтаже чердачного перекрытия расстояние между дымоходом и балками должно быть не менее 40 сантиметров.

Для прочности каркаса торцы балок заглубляют в несущую стену минимум на 15 см. У двутавровых балок это значение разрешено уменьшить до 7 см. Заделывают углубления раствором или монтажной пеной. Возможно закрепление концов на стенах с помощью стальных связей. В местах опор на балках делается гидроизоляция.

Гидроизоляция балок в местах опор обязательна

Самостоятельное изготовление

В изготовлении балки двутавра нет ничего сложного. Материалы типа OSB-плиты и клееного бруса сегодня доступны на рынке в разных форматах. Что требуется от исполнителя в ходе монтажа? Только умелое обращение с инструментом и выверенный расчет геометрии элементов. Плита подходящей ширины устанавливается с двух сторон в подготовленные пазы двух брусков по всей длине. Собственно, основная задача сводится к формированию этих пазов. Это можно сделать электролобзиком и стамеской подходящего формата. Что касается крепления, то двутавровые деревянные балки для перекрытий удерживаются и прессуются собственным весом при эксплуатации, поэтому специального физического крепежа не потребуется. Достаточно клея для фиксации OSB-плиты в пазах на время производства монтажных мероприятий.

Расчёт нагрузки и размеров деревянных балок

Перед возведением здания необходимо рассчитать нагрузку и длину балочных перекрытий. Для лучшей прочности перекрытия при строительстве нужно использовать деревянные балки с немного большим, чем расчётный, запасом прочности.

Выбор ширины или толщины балки в зависимости от длины

Чтобы правильно произвести расчёт нагрузки на балку перекрытия, нужно:

1. Знать расстояние между стенами и шаг между балками.

2. Вычислить постоянную нагрузку, складывающуюся из массы балок, утеплителя и материалов, из которых изготовлен пол и потолок.

3. Временную нагрузку. К ней относятся масса мебели и находящихся в здании людей. Как правило, её считают равной 150 кг/м2.
4. Высчитать предполагаемую нагрузку на 1 м2 перекрытия (сумма временных и постоянных показателей).

Так как для расчёта требуется знать нагрузку на погонный метр, нужно предполагаемую нагрузку на 1 м2 умножить на расстояние между балками. Далее, полученную цифру умножают на квадрат расстояния между несущими стенами и делят на 8. Так проводят расчёт нагрузки балочного перекрытия.

Mmax = (q*L2)/8

Где:

• q — полная нагрузка на кв. м;
• L2 — квадрат расстояния между стенами.

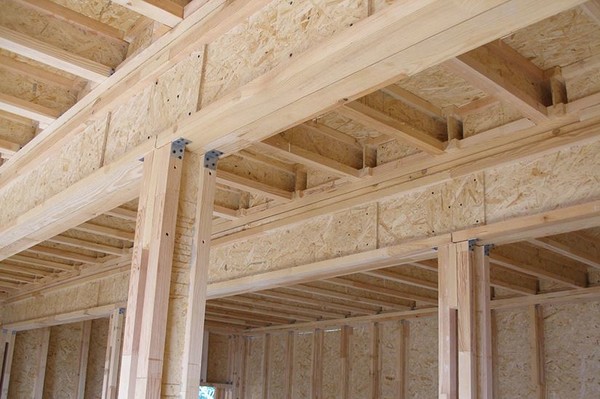

При проектировании каркаса перекрытия нужно уделить внимание пространственной жёсткости, которая во многом зависит от показателей прогиба балочного перекрытия. Расчёт деревянной балки на прогиб проводят по формуле: W = Mmax / R, где M – максимальная нагрузка, а R – сопротивление древесины из СП 64.13330.2017 от 2017 г

(актуальная редакция СНиП II-25-80). Для древесины 2 сорта её принято считать равной 130 кг/см2

Расчёт деревянной балки на прогиб проводят по формуле: W = Mmax / R, где M – максимальная нагрузка, а R – сопротивление древесины из СП 64.13330.2017 от 2017 г. (актуальная редакция СНиП II-25-80). Для древесины 2 сорта её принято считать равной 130 кг/см2.

Из формулы W = b*h2/6, зная показатель W, вычисляем сечение перекрытия. Достаточно задать одну геометрическую характеристику b (ширину сечения) или h (его высоту).

Прогиб деревянного перекрытия при вычисленной нагрузке не должен быть больше соотношения к длине балки 1:350 для подвальных и межэтажных перекрытий, а для чердачных и мансардных – 1:250.

Размер балок зависит от расстояния между несущими стенами. Для определения необходимой длины балки к этой величине прибавляют 40 см, примерно по 15–20 см с каждой стороны. Профессиональные строители рекомендуют для устройства перекрытия использовать балки с сечением равным 4–5% длины пролёта.

Расчет

Ниже представлен простой пример расчета деревянных балок. Плотность хвойной древесины для обычных помещений должна составлять 500 кг. Во влажной комнате и в открытых уличных постройках этот показатель равен 600 кг. Устойчивость к продольной нагрузке составляет 10 тыс. мегапаскалей, а к поперечной – примерно в 50 раз меньше.

Проверка прочности балки производится по максимальному изгибающему моменту. Для этого нужно разделить напряжение на рассчитанный момент сопротивления. Должно получиться не менее 13 МПа. Для отбора сечения ориентируются на необходимый момент сопротивления

Важно знать, что, например, в случае деревянного дома, не говоря уже о более сложных конструкциях, лучше поручить все вычисления профессионалам
