Деревянные балки перекрытия: размеры и расчет

Железобетонные балки перекрытия межэтажные – характеристика конструкций

Наиболее значимым преимуществом ригелей является их прочность, жесткость и надежность, ведь если все технологии при изготовлении железобетона соблюдены, он получается очень крепким. Еще одним достоинством такого материала является его долговечность. ЖБ балки не корродируют, не гниют, что значительно продлевает срок их эксплуатации. Они также пожароустойчивы. Такими балками можно перекрыть довольно длинные по размеру пролеты.

Вес этих изделий является недостатком, поскольку затрудняет их монтаж и транспортировку, а также перед началом строительства потребует дополнительных расчетов прочности фундамента. ЖБ балки не используются для перекрытия деревянных или каркасных строений, поскольку несущая способность стен этих сооружений значительно ниже, нежели кирпичных или монолитных.

Для самостоятельного изготовления ригелей необходимы: материал для выставления опалубки, бетонная смесь, арматура, сварочный аппарат или специальный вязальный крючок с вязальной проволокой. Теперь самое время рассмотреть процесс изготовления.

Различия между горячекатаной и сварной продукцией

1. Сделанные методом раскатки металла (горячекатаные).
2. Сделанные методом сваривания.

Какие различия между ними? Начнем с того, что первая группа является абсолютно монолитной. Это позволяет изделиям выдерживать большие нагрузки. А вот сварные профили делаются из 3 частей, сваренных друг к другу (2 полки и стенка). А вот и другие отличия:

• максимальная высота горячекатаных изделий составляет 60 см, в то время как сварные конструкции могут иметь размер от 2 до 4 м;
• профили, сделанные методом горячей катки, обладают строгим соотношением размеров (полка и стенка). Это касается ширины и высоты стенок. Нестандартная горячекатаная продукция по ГОСТу не производится. А вот что касается сварных изделий, то они могут быть сделаны любого типоразмера. Благодаря этому расход металла при создании уменьшается, а прочностные характеристики – нет.

Двутавр 40: размеры и особенности двутавровой балки

Данная модификация профиля представляет собой широкополочную балку с нормальной толщиной граней. Изделие используется в строительстве крупных конструкций для формирования несущих опор. Демонстрирует отличную устойчивость к высоким температурам, кислотной среде.

Размеры двутавра 40ш1 по ГОСТу 26020-83 имеют следующие показатели: высота – 388 мм, полная ширина – 300 мм. Перемычка широкопрофильной балки 40ш1 имеет толщину 9, 5 мм, значение общей толщины полки равно 14 мм. Весит стальная широкополочная балка этой модификации 96, 1 кг (из расчета на один метр изделия).

Двутавровую балку № 40 чаще всего используют при возведении зданий в сейсмически активных регионах.

Продолжение статьи читайте на следующей странице.Для перехода к следующей части статьи используйте цифры постраничной навигации.

Отличительные черты выравнивания пола в новостройке

Технические показатели, размер и вес двутавра 20

Двутавр № 20 – это профиль, выполненный таким же горячекатаным способом, как и другие балки этого типа. Он имеет форму в виде перевернутой буквы «Н». Двутавровый профиль № 20 производится согласно положению ГОСТа 26020-83, регламентирующего размер и вес двутавра 20, а также в соответствии с госстандартом 19425-74 и 8239-89.

Полная высота профиля составляет 200 мм, показатель его ширины – 100 мм. Стенка профиля имеет толщину 5, 2 мм, а перемычка – 8, 4 мм. Вес 1 метра двутавра 20 равен 21, 04 кг.

Как вариант такой двутавр может быть изготовлен из сварных балок

Важно отметить, что он имеет более широкую сферу применения

Двутавровая балка № 20 предназначена для строительно-монтажных работ, для укреплений секций корпуса здания

Классификация профилей и возможные размеры двутавровой балки 20

Двутавры № 20 могут различаться расположением граней полки. Есть профили с уклоном и параллельные. Грани с уклоном бывают обычные (с углом 6-12%), т.е. без дополнительной маркировки, и с особым расположением. Второй вариант различается по типу маркировки: М и С. Маркировка «М» предполагает использование изделия при устройстве навесных систем сложного типа. Профиль, обозначенный буквой «С», используется при возведении сооружений сложной геометрии или при формировании специфических конструкций.

Двутавровый профиль, у которого грани параллельны, маркируется как «Б», «К» или «Ш». Выше упоминалось, что маркировка с буквой Б – это обычный профиль. К данному виду относится двутавр 20б1, размеры которого следующие: общая ширина балки – 100 мм и полная высота профиля – 200 мм. Стенки такой конструкции по толщине составляют 5, 6 мм, а его полка — 8, 5 мм. Весит погонный метр профиля 20Б1 22,4 кг.

Отметка «К» обозначает колонный профиль, подразумевает использование в ситуациях, когда невозможно применение железобетонных колонн. Профиль с маркировкой «Ш» вполне может выступить самостоятельным компонентом в строительстве. Так, размеры двутавра 20ш1 по ГОСТу следующие: высота – 193 мм, а его ширина равна 150 мм. Показатель толщины стенки балки составляет 6 мм, перемычки – 9 мм. Метровая двутавровая балка этого типа имеет массу 30,6 кг.

Балки можно крепить болтами, заклёпками или сваривать сварочным аппаратом

Возможные размеры и вес двутавровой балки – таблица

Размеры двутавра 20 в длину могут варьироваться от 4 м до 12 м. Размер бывает мерный, немерный, кратный мерному и мерный с остатком, где остаток – это профиль длиной, превышающей 3 м. Таблица позволяет наглядно сравнить размерные характеристики каждого варианта двутавра:

Вид профиля	Ширина, мм	Высота, мм	Толщина полки, мм	Толщина стенки, мм	Вес 1 м длины, кг
20Б1	100	200	8,5	5,6	22,4
20Ш1	150	193	9	6,0	30,6
20К1	200	195	10	6,5	41,5

Отечественные производители двутавровых балок: цены на изделия

Сегодня на строительном рынке представлено несколько известных брендовых компаний, которые специализируются на производстве металлических конструкций. Цена металлических двутавровых балок зависит от технических параметров изделия, его габаритов и политики компании.

Стоимость двутавровой балки зависит от ее размера и устанавливается за один погонный метр

Основным производителем двутавровых балок в России является Нижнетагильский Металлургический комбинат, который выпускает высококачественную сертифицированную продукцию, полностью соответствующую действующим стандартам.

Западно-Сибирский металлургический комбинат предлагает двутавры с параллельными гранями полок в соответствии с ГОСТом 26020-83. Продукция характеризуется оптимальным соотношением цены и качества. Купить балку 40Б1 можно всего за 30 тыс. руб. за тонну.

Универсальным поставщиком металлопроката является . В каталогах производителя можно увидеть широкий ассортимент изделий из стали 09Г2С, 35ГС и 17Г1С, а также алюминиевые двутавры. ГОСТ 13621-90 регламентирует балки из алюминия разного номинала. Средняя стоимость тонны изделия находится в пределах 50 тыс. руб.

Основными поставщиками Н-образных балок в РФ являются , Нижнетагильский и Западно-Сибирский металлургический комбинаты

Технические показатели, размер и вес двутавра 20

Двутавр № 20 – это профиль, выполненный таким же горячекатаным способом, как и другие балки этого типа. Он имеет форму в виде перевернутой буквы «Н». Двутавровый профиль № 20 производится согласно положению ГОСТа 26020-83, регламентирующего размер и вес двутавра 20, а также в соответствии с госстандартом 19425-74 и 8239-89.

Полная высота профиля составляет 200 мм, показатель его ширины – 100 мм. Стенка профиля имеет толщину 5, 2 мм, а перемычка – 8, 4 мм. Вес 1 метра двутавра 20 равен 21, 04 кг.

Как вариант такой двутавр может быть изготовлен из сварных балок

Важно отметить, что он имеет более широкую сферу применения

Двутавровая балка № 20 предназначена для строительно-монтажных работ и укрепления секций корпуса здания

Классификация профилей и возможные размеры двутавровой балки 20

Двутавры № 20 могут различаться расположением граней полки. Есть профили с уклоном и параллельные. Грани с уклоном бывают обычные (с углом 6-12%), т.е. без дополнительной маркировки, и с особым расположением. Второй вариант различается по типу маркировки: М и С. Маркировка «М» предполагает использование изделия при устройстве навесных систем сложного типа. Профиль, обозначенный буквой «С», используется при возведении сооружений сложной геометрии или при формировании специфических конструкций.

Статья по теме:

Двутавровый профиль, у которого грани параллельны, маркируется как «Б», «К» или «Ш». Выше упоминалось, что маркировка с буквой Б – это обычный профиль. К данному виду относится двутавр 20б1, размеры которого следующие: общая ширина балки – 100 мм и полная высота профиля – 200 мм. Стенки такой конструкции по толщине составляют 5, 6 мм, а его полка — 8, 5 мм. Весит погонный метр профиля 20Б1 22,4 кг.

Балки можно крепить болтами, заклёпками или сваривать сварочным аппаратом

Отметка «К» обозначает колонный профиль, подразумевает использование в ситуациях, когда невозможно применение железобетонных колонн. Профиль с маркировкой «Ш» вполне может выступить самостоятельным компонентом в строительстве. Так, размеры двутавра 20ш1 по ГОСТу следующие: высота – 193 мм, а его ширина равна 150 мм. Показатель толщины стенки балки составляет 6 мм, перемычки – 9 мм. Метровая двутавровая балка этого типа имеет массу 30,6 кг.

Возможные размеры и вес двутавровой балки – таблица

Размеры двутавра 20 в длину могут варьироваться от 4 м до 12 м. Размер бывает мерный, немерный, кратный мерному и мерный с остатком, где остаток – это профиль длиной, превышающей 3 м.

Таблица позволяет наглядно сравнить размерные характеристики каждого варианта двутавра:

Вид профиля	Ширина, мм	Высота, мм	Толщина полки, мм	Толщина стенки, мм	Вес 1 м длины, кг
20Б1	100	200	8,5	5,6	22,4
20Ш1	150	193	9	6,0	30,6
20К1	200	195	10	6,5	41,5

Как выбрать и купить ИБП для компьютера: цены, каталоги

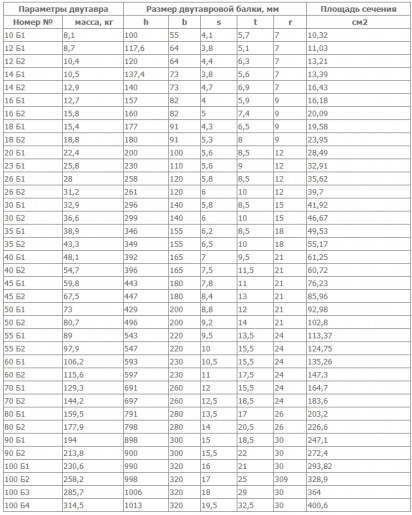

Таблица двутавров, двутавр размеры и вес двутавра: ДВУТАВРЫ СТО АСЧМ 20-93 С ПАРАЛЛЕЛЬНЫМИ ГРАНЯМИ ПОЛОК — цены обновлены 08.12.2020 в 4:59

Таблица двутавров, двутавр размеры и вес двутавра:
ДВУТАВРЫ СТО АСЧМ 20-93 С ПАРАЛЛЕЛЬНЫМИ ГРАНЯМИ ПОЛОК
имеется в наличии в различных наших филиалах, Вы можете выбрать нужный Вам филиал, тип и размер продукции и заказать онлайн:

Представлены действительные цены на металлопрокат. Таблица двутавров, двутавр размеры и вес двутавра:
ДВУТАВРЫ СТО АСЧМ 20-93 С ПАРАЛЛЕЛЬНЫМИ ГРАНЯМИ ПОЛОК
имеется в наличии в различных наших филиалах, Вы можете выбрать нужный Вам филиал, тип и размер продукции и заказать онлайн

Внимание! Цены указаны на условии предоплаты! На партию менее 1 тн существуют наценки, подробнее у менеджера

Наименование	Размер	Длина	Прочее	Вес 1 шт./кг.	На складе (тонн)	Цена 1 — 5 т.	Цена от5 т. до 15 т.	Цена > 15 т.	Филиал
Балка	12Б1	(12м)	ГОСТР57837-2017	106.800	10.31	58400	58200	58100	Саратов
Балка	12Б1	(12м)	ГОСТР57837-2017	105.192	8.30	58400	58200	58100	Саранск
Балка	12Б1	(12м)	ГОСТР57837-2017	106.464	0.21	57400	57200	57100	Ростов-на-Дону
Балка	12Б1	(12м)	ГОСТР57837-2017	105.833	4.96	57400	57200	57100	Ставрополь
Балка	12Б1	(12м)	ГОСТР57837-2017	105.227	0.53	57400	57200	57100	Старый Оскол
Балка	12Б1	(12м)	ГОСТР57837-2017	109.000	0.11	60200	60000	59900	Краснодар-север
Балка	12Б1	(12м)	ГОСТР57837-2017	104.400	6.90	56400	56200	56100	Тула
Балка	12Б1	(12м)	ГОСТР57837-2017	105.666	0.11	56400	56200	56100	Электроугли (Москва)
Балка	12Б1	(12м)	ГОСТР57837-2017	109.920	13.15	57400	57200	57100	Ульяновск
Балка	12Б1	(12м)	ГОСТР57837-2017	107.872	0.94	57400	57200	57100	Уфа
Балка	12Б1	(12м)	ГОСТР57837-2017	104.400	8.75	59500	59300	59200	Чебоксары
Балка	12Б1	(12м)	ГОСТР57837-2017	104.400	3.63	56400	56200	56100	Череповец
Балка	12Б1		Скидка	110.000	0.14	21900	21900	21900	Лобня (Москва)
Балка	12Б1		Скидка	105.996	1.38	54000	54000	54000	Саранск
Балка	12Б1	НД	ГОСТ 26020-83	66.207	0.12	56400	56200	56100	Электроугли (Москва)
Балка	12Б1	(12м)	ГОСТР57837-2017	106.999	1.07	57400	57200	57100	Пятигорск
Балка	12Б1	(12м)	ГОСТР57837-2017	106.872	11.03	57400	57200	57100	Санкт-Петербург
Балка	12Б1	(12м)	ГОСТР57837-2017	104.400	5.71	58400	58200	58100	Пенза
Балка	12Б1	(12м)	ГОСТР57837-2017	106.667	10.09	56400	56200	56100	Орел
Балка	12Б1	(12м)	ГОСТР57837-2017	104.400	0.21	56400	56200	56100	Курск

Посмотреть далее >>

Таблица двутавров, двутавр размеры и вес двутавра: ДВУТАВРЫ СТО АСЧМ 20-93 С ПАРАЛЛЕЛЬНЫМИ ГРАНЯМИ ПОЛОК — техническая информация:

Двутавр 14: размеры и особенности конструкции

Двутавровый профиль № 14 изготовлен в соответствии положениям, предписанным в ГОСТе 8239-89. Его рекомендуется использовать при строительстве несущих конструкций в промышленных и жилых зданиях, в строительстве мостов, а также в отраслях машиностроения. Материал демонстрирует высокую устойчивость к неблагоприятным воздействиям окружающей среды, огнеупорность, а также не боится различного рода микроорганизмов. С помощью таких конструкций можно достичь снижения стоимости монтажа и сокращения времени строительства.

Двутавр 14, размеры которого идеальны для использования в строительстве перекрытий, применяют в создании ЖБК с умеренными и незначительно повышенными нагрузками

Полная высота такого профиля (с толщиной полок) составляет 140 мм. Балка имеет ширину, равную 73 мм, стенка перемычки – 4, 9 мм. Общая толщина полки достигает 7,5 мм. По весу метровый двутавр равен 13, 68 кг. Двутавровая балка такого типа имеет разновидности.

Таблица двутавров № 14 наглядно это демонстрирует:

Вид профиля	Ширина, мм	Высота, мм	Толщина полки, мм	Толщина стенки, мм	Масса 1 м длины, кг
14	73	140	7,5	4,9	13,68
14С	80	140	9,1	5,5	16,9
14Б1	73	137,4	5,6	3,8	10,5
14Б2	73	140	6,9	4,7	12,9

Виды и описание изделия

Представленный материал может быть различного вида, каждый из которых характеризуется положительными и отрицательными свойствами. Первый вид балок перекрытия – это непрерывный массив.

Балки двутавровые размеры и другие данные указаны в описании.

Для выполнения межэтажного перегораживания при помощи этого природного материала, могут быть задействованы только цельные изделия, а длина пролета не должна быть большой (до 5 м). Только так вы сможете достичь положительного эффекта и высоких прочностных показателей.

О том как произвести расчет деревянных двутавровых балок перекрытия можно узнать из данной статьи.

Если использовать клееные балки перекрытия, то они позволяют вести установки, не обращая внимание на длину, ведь их уникальная технология изготовления позволяет получать изделия большой длины. По причине высоких показателей прочности клееные балки используют только в тех случаях, когда на перекрытие возлагается высокая нагрузка

Доски обрезные хвойных пород размеры и другие данные указаны в описании.

К положительным свойствам таких балок можно отнести:

• высокие прочностные показатели;
• возможность осуществлять перекрытие больших пролетов;
• простота установки;
• малый вес;
• продолжительный срок эксплуатации.

На видео рассказывается о размерах деревянных балок перекрытия:

Доска дубовая обрезная цена за куб указана в статье.

Предельная длина деревянной балки перекрытия клееного типа может достигать до 20 погонных метров. Для клееных балок характерна гладкая поверхность, поэтому их не нужно зашивать снизу, а ставить открытыми. В результате этого вам удастся создать в помещении стильный дизайн интерьера.

Как рассчитать

Конечно же, не все обходимые данные находятся в таблицах, которые предлагают производители своим клиентам. Очень часто нужно самостоятельно рассчитать количество метров балок, которые стоит купить для будущей стройки. Фактически большинство таблиц, которыми снабжается готовое изделие, врут в пределах 3-5% от реальной массы кончено продукта.

Данные из таблиц, как бы они ни вызывали сомнений все же нужны, можно самостоятельно взяв рулетку измерить различные стороны балки, но они вряд ли сильно будут отличаться от указанных в сопровождающем письме.

Зная, заводские параметры, и несколько простых формул. Взяв листок, ручку и калькулятор, можно достаточно быстро провести необходимые расчеты, чтобы удостовериться в правильности данных в заводском техпаспорте.

Наиболее распространенными формулами, которыми пользуются строители при подборе правильного материала, являются формула для расчета жесткости и формула, которая поможет отыскать правильное сечение двутавра относительно возможной нагрузки на него.

Расчет прочности, производится согласно формуле:

Подбор сечения можно произвести при помощи другой формулы:

или:

Основные характеристики и разновидности балок для опалубки

В настоящее время актуальны несколько разновидностей балок. В числе наиболее востребованных можно отметить балку отечественного производства – БДК-1. Данный элемент выполнен из бруса, окрашенного и обработанного защитными смесями. В стандартном исполнении балка обладает следующими параметрами:

• длиной от 1,5 до 4,5м;
• шириной — 8 см;
• высотой – 20 см.

На каждой балке имеется полка толщиной в 4 см и шириной плеча до 2,7 см. Благодаря конструкционным особенностям и используемому материалу, готовая конструкция из балок способна выдержать нагрузку, превышающую 400 кН.

Балка для опалубки перекрытий БДК-1

Изготавливается балка БДК-1 из LVL бруса и древесины хвойных пород, склеенных и обработанных синтетическими составами, блокирующими действие факторов среды и паразитарную активность. Классическую модель указанного типа можно узнать по характерной желтой окраске и соответствующей маркировке. Согласно ГОСТу балка БДК-1 должна обладать высокой плотностью (не ниже 450 кг/м3), показатель влажности не должен превышать 13%, а вес варьироваться в районе 6 кг/пог.м. Для того, чтобы готовая система соответствовала всем требованиям, собирая ее, следует выдерживать максимальный интервал между балками, который не должен превышать 1,5 метров.

Равноценным аналогом отечественной БДК-1 является балка Н-20, изготовленная из хвойного бруса и имеющая фанерную (ФСФ) сердцевину. Размеры балки для опалубки данной модификации колеблются в диапазоне от 1,8 до 4,5 метров, опалубки, собранные на её основе выдерживают нагрузку до 500 Н/пог.м. Качественная балка данной модификации должна отвечать требованиям ГОСТ 20850-84.

ГОСТ 20850-84 Конструкции деревянные клееные

Различают балки и по материалу, из которого они изготовлены, кроме деревянных – классических балок, встречаются балки из алюминия и пластика.  Возможно разделение и по эксплуатационным признакам. В данном случае можно отметить выравнивающие, несущие, формирующие, вспомогательные балки и т.д. Каждая разновидность обладает своими собственными параметрами, зависящими от размера, исполнения и материала.

Достоинства и недостатки балок из дерева

Использование в строительстве зданий деревянных балок в отличие от других видов характеризуется следующими достоинствами:

• доступная цена;
• простота доставки на строительную площадку;
• возможность установки без применения спецтехники;
• экологическая безопасность;
• ремонтопригодность.

Однако, несмотря на многие достоинства, такие перекрытия менее прочны, чем металлические и железобетонные. Требуют обработки антипиренами, а также средствами против гнили и плесени. Монтаж деревянных балок возможен только после тщательных расчётов.

В заключение статьи нужно добавить, что применение дерева в строительстве значительно сокращает расходы. Чтобы не нарушить конструкцию всего здания и установить прочные перекрытия, их проектирование и монтаж лучше доверить профессиональным строителям.

Устройство

Так как балки перекрытия могут классифицироваться с учетом используемого материала, то на этом их разновидности не заканчиваются. По назначению такие конструкции могут быть цельными, межэтажными (в том числе для перекрытия первого этажа) и чердачными. В этом случае все зависит от того, для каких целей вы будете задействовать этот материал.

О том сколько стоит 1 куб обрезной доски, размером 20х100х6000 можно узнать из описания.

При обустройстве цоколя или чердака необходимо применять усиленную теплоизоляцию, так как в этих помещениях имеет место постоянный перепад температуры. Для перекрытий между этажами требуется качественная звукоизоляция. Она необходимо даже при условии, что на верхнем этаже не будут располагаться жилые помещения.

На видео – устройство чердачного перекрытия по деревянным балкам:

Сколько стоит строганая обрезная доска размером 25х150х6000 можно узнать из данной статьи.

Имеется еще один метод устройства деревянных конструкций. В этом случае между брусьями ведется укладка плиты минваты. После укладки представленного теплоизоляционного материала поперек него прикрепить лаги. Они должны быть обязательно обшиты накатом.

Еще имеется третий способ устройства перекрытий, он практически аналогичен второму, но только в этом случае необходимо добавить еще один слой лаг и теплоизолятора между ними. Благодаря последнему методу удается усилить несущую способность всего перекрытия.

Посмотреть таблицу о том сколько бруса в одном кубе можно в данной статье.

Когда балки перекрытия монтируются в деревянном здании, то необходимо принимать во внимание тот факт, что со временем произойдет его усадка. Как правило, это происходит через год после возведения дома

Для защиты от деформации необходимо использовать один очень проверенный метод. Он заключается в том, что нужно сочленения брусьев с наружными стенами прикреплять не прочно, а обрезать концы брусьям под наклоном 60 градусов.

Для кирпичных стен технология проведения подобных мероприятий немного другая. В ходе строительства необходимо позаботиться про особые гнезды, в которых и будет происходить закладка бруса. Между его концом и кирпичом стоит уложить подкладку, обработанную битумом.

Как произвести расчет? Для используемого бурса должен соблюдаться необходимый запас прочности, чтобы он смог выдерживать нагрузку жилого строения, мансарды и кровли. Ее значение не должно быть выше 350 кг/м2. Процесс укладки перекрытий осуществляется по ширине, когда пролет представлен в форме прямоугольника. Предельно допустимая длина балки может составлять 7 м.

О том что лучше клееный брус или оцилиндрованное бревно можно узнать из данной статьи.

На видео рассказывается о максимальной длине деревянной балки перекрытия:

Если ведется перекрытие этажей с различными режимами температуры, то брус должен быть утеплен. В противном случае вам не избежать образования влаги, которая в итоге приведет в разрушению материала изнутри. Толщина теплоизолятора не должна быть меньше 25 см. При утеплении балок между этажами с одинаковыми показателями температуры стоит учитывать, чтобы толщина теплоизолятора составила 10 см. Так же полезно почитать про размеры досок для пола, поскольку их укладка – следующий этап строительства дома.

Деревянные балки перекрытия – это важный элемент при обустройстве чердачных, цокольных и мансардных перекрытий. Благодаря им дается придать конструкции дополнительную прочность и надежность

Перед тем как приобретать то или иное изделие, важно определить с назначением, размерами и выполнить все необходимые размеры

Отечественные производители двутавровых балок: цены на изделия

Сегодня на строительном рынке представлено несколько известных брендовых компаний, которые специализируются на производстве металлических конструкций. Цена металлических двутавровых балок зависит от технических параметров изделия, его габаритов и политики компании.

Стоимость двутавровой балки зависит от ее размера и устанавливается за один погонный метр

Основным производителем двутавровых балок в России является Нижнетагильский Металлургический комбинат, который выпускает высококачественную сертифицированную продукцию, полностью соответствующую действующим стандартам.

Западно-Сибирский металлургический комбинат предлагает двутавры с параллельными гранями полок в соответствии с ГОСТом 26020-83. Продукция характеризуется оптимальным соотношением цены и качества. Купить балку 40Б1 можно всего за 30 тыс. руб. за тонну.

Универсальным поставщиком металлопроката является компания «Ариэль Металл». В каталогах производителя можно увидеть широкий ассортимент изделий из стали 09Г2С, 35ГС и 17Г1С, а также алюминиевые двутавры. ГОСТ 13621-90 регламентирует балки из алюминия разного номинала. Средняя стоимость тонны изделия находится в пределах 50 тыс. руб.

Основными поставщиками Н-образных балок в РФ являются компания «Ариэль Металл», Нижнетагильский и Западно-Сибирский металлургический комбинаты

Характеристики горячекатаной продукции

Особенность монолитных горячекатаных изделий в том, что они очень прочные на изгиб и на сжатие. Если использовать такие изделия в строительстве, то сдвиги, усадка, образование трещин в ходе эксплуатации не будут появляться.

Метод горячей прокатки является основным способом получения качественных двутавров. Это высокопроизводительный процесс, благодаря которому изделия получаются с высокой точностью и правильных размеров. Недостатком является то, что на поверхности могут быть окалины. К тому же производство данных балок выполняется на сложном и дорогостоящем оборудовании. Другой минус – ограниченность в размерах. Технология не позволяет выпускать длинные балки, которые можно делать методом сварки. Размеры и сортамент двутавров: таблица:

Что касается прочностных характеристик, то на них влияют следующие факторы:

1. Марка стали, используемая для создания. Например, чтобы получить продукцию ответственного назначения, или которая будет предназначаться для эксплуатации в суровом климате, используется низколегированная сталь 09Г2С.
2. Общая длина изделий. Логично, что чем длиннее балка, то тем меньшие у ее прочностные характеристики.
3. Вид поперечного сечения, а именно, продукция с уклоном внутренних граней или параллельными гранями полок.
4. Вариант монтажа балки и тип оказываемой на нее нагрузки.

Что касается недостатков горячекатаной продукции, то она следующая:

1. Весь сортамент двутавров балочных имеет склонность к возникновению ржавчины. А это значит, что продукция нуждается в дополнительной защите. Сюда входит окрашивание или цинкование.
2. Чем больше длина пролета, тем хуже несущие способности балки.
