Преимущества безопалубочных плит перекрытия

Железобетонные изделия ПБ обладают большим количеством преимуществ:

• Минимальные допуски – обеспечивают идеально точные геометрические размеры, что облегчает монтажные работы.
• Широкий выбор типоразмеров – резка выполняется после формования, поэтому плиты выпускаются длиной от 1,6 до 10,8 м с шагом 100 мм.
• Возможность резки торцевой части под любым углом.
• Отсутствие армирующей сетки в конструкции – позволяет проще и быстрее формировать каналы под инженерные коммуникации.

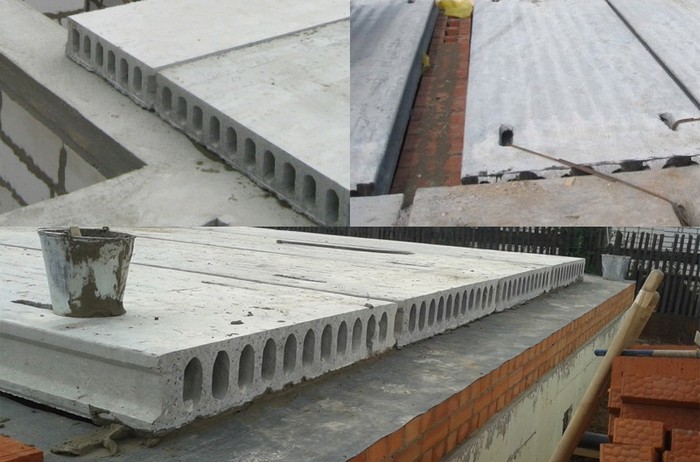

Фото 5. Перекрытия из плит ПБ

Отсутствие монтажных скоб в конструкции безопалубочных плит вызывает необходимость использовать специальные такелажные приспособления для погрузки, выгрузки и монтажа.

Вес

Вес является одной из важнейших характеристик. Помимо расчета распределительной нагрузки, от него будет зависеть, каким образом плита будет доставляться на строительную площадку и монтироваться. Для этого рассчитывается грузоподъемность крана. Монтаж, как правило, производится автокраном с минимальной грузоподъемностью в 5 тонн.

Таблица «Стандартная масса изделий»

Тип плиты	Толщина, мм	Ширина, мм	Длина, мм	Расчетная распределительная нагрузка без учета собственного веса, кг/м2	Масса кг/1м п.
ПК	160	1500	до 7200	400 – 2100	404
ПК	220	1500	до 9600	400 – 2400	520
Спецификация стандартных ПК
ПК 48.12-8Ат-V-т	220	1190	4780	1700
ПК 48.15-8Ат-V-т	220	1490	4780	2250
ПК 51.15-8Ат-V-т	220	1490	5080	2400
ПК 54.12-8Ат-V-т	220	1190	5380	1900
ПК 54.15-8Ат-V-т	220	1490	5380	2525

Правильное использование и уход

Интересные предложения

Эргономический стул – повторяют контуры тела

Подобные изделия появились на рынке недавно, но выделяются разнообразием форм. Главная их особенность – это специальная конструкция, которая учитывает анатомическое строение и работу опорно-двигательного аппарата. Эргономические стулья представлены в таких вариациях:

1. Коленный. Специальная конструкция позволяет ребенку держать осанку без лишних усилий, при этом позвоночник не напрягается. Спинка стула наклонена вперед, и основная нагрузка идет на коленные суставы.
2. Седло. Название стул получил из-за визуальной схожести. Такая форма удобна для сиденья. После длительной работы на стуле не отекают ноги и не напрягаются мышцы. Во время выполнения уроков ребенок держит спину в вертикальном положении.
3. Баланс. Ваш ребенок любит кататься на стуле? Значит, вы нашли идеальное решение. Изделие напоминает кресло-качалку. Проведенные исследования доказали, что такое балансирующее положение полезно для спины.

Основные виды плит перекрытия, их технические характеристики и размеры

Существует множество видов и типоразмеров перекрытий. Каждый имеет свои отличительные особенности и маркировку.

Устройство и маркировка пустотных (многопустотных) плит перекрытия

Пустотные плиты подойдут для возведения перекрытий жилых домов и строений. Полая структура позволяет снизить вес, при сохранении прочности.

Наличие пустот способствует уменьшению веса

Кроме того, пустоты способствуют сохранению тепла и повышению изоляционных характеристик.

Технические характеристики пустотных плит перекрытия по ГОСТ 9561–91

ГОСТ 9561 91 распространяется на пустотные плиты перекрытия, изготавливаемые из тяжёлых, лёгких и плотных силикатных бетонов.

Особая технология изготовления гарантирует высокие прочностные характеристики

Для того, чтобы правильно читать маркировку, запомните некоторые особенности. Обычно маркировка содержит три группы буквенно-цифровых значений, разделяемые символами.

• на первом месте обычно указывается тип панели, её длина и ширина в дециметрах;
• второй код – обычно буквенный. Кодировка говорит об используемом материале. Если изделие предварительно напряжено, дополнительно указывается класс стали и, при необходимости, вид бетона (С – силикатный, Л — лёгкий);
• третий код – дополнительные данные, которые могут быть важны при эксплуатации в определённых условиях: при перегреве, повышенной влажности, морозах.

Стандартные размеры по ГОСТу плит перекрытия (ПК)

Согласно ГОСТу размеры перекрытий строго стандартизированы. Диаметр пустот может составлять от 140 – 203 мм. Нормируются также следующие габариты:

• длина, которая может составлять 1,68–12 м,
• ширина, изменяемая в пределах 0,98–1,48 м;
• толщина, которая зависит от модификации панелей.

Устройство и маркировка ППС – нарезных железобетонных плит

Стендовые теплоизоляционные плиты относятся к более современным моделям. Используются для устройства межэтажных конструкций у объектов различного назначения. Маркируются компаниями по-разному: ППС либо ПБ.

Высокие прочностные характеристики – гарантия длительного срока службы

Технические характеристики

Такие плиты считаются более универсальными. Стендовые модели могут быть установлены как в вертикальном, так и в горизонтальном положении. В формовке плит используются замесы на основе бетона М400 – М550 с классом морозостойкости F 50 и водопроницаемостью W 2.

Для повышения класса прочности используется напряженная арматура из термопрочной стали ВР-2

Таблица размеров плит перекрытия, изготавливаемых по ГОСТу

Размеры изделия строго регламентируются требованиями ГОСТа и строительными нормами. При выборе перекрытий рассчитывается нагрузка под конкретный проект.

Обычно все данные можно уточнить у поставщика, на первом этапе поможет таблица размеров плит и перекрытий по ГОСТу

Устройство и маркировка ребристых плит

Существуют модификации плит в зависимости от функций. Для установки перекрытий многоэтажных строений используются плиты, как с продольными, так и с поперечными рёбрами жесткости.

Чаще всего эти перекрытия устанавливают на промышленных объектах и чердаках внушительных по площади комплексов

Главное условие, выдвигаемое при монтажных работах, – соблюдение шага несущей стены, который по максимуму может составлять 6 м.

Технические характеристики и маркировка

В поперечном сечении ребристые плиты похожи на букву «П». Их отличительной особенностью является усиление края специальными балками.

Маркировка ребристых изделий включает:

• буквы и цифры, характеризующие геометрические параметры и вес;
• коэффициент, отражающий несущую способность;
• тип и класс арматуры;
• тип и марку бетона;
• дополнительные свойства.

Необходимые данные можно найти в справочных таблицах

Размеры ребристых плит перекрытия, устанавливаемые по ГОСТу

Размеры ребристых плит перекрытия также унифицированы. Согласно ГОСТу длина такой плиты может составлять 2–12 м. Чаще всего используются размеры — от 3,6 до 7,2 м. Ширина плит стандартная: 1; 1,2; 1,5 и 1,8 м.

Ребристые перекрытия используются для возведения высотных конструкций

Монолитные плиты

Иногда случается так, что стандартные размеры конструкции в данном случае не подходят. Тогда строители приступают к заливке монолитных конструкций.

Прямо на строительной площадке формируется опалубка под необходимый размер

Для заливки используется бетон марки не ниже М200.

Сколько стоят ЖБ плиты перекрытия

Стоимость плит напрямую зависит от их функциональных особенностей и характеристик.

Марка	Характеристики
ПК 20-10.8	Размер 1980×990×220 мм при весе 0,62 т; объём 0,43 м³
ПБ 19-10.8	Размер 1880×997×220 мм при весе 0,62 т
ПК24-15-8	Многопустотная; объём 0,77 м³; вес 1,245 т
ПРТМ-6	Ребристая; размер 2200×120×400 мм при весе 0,14 т
ПРТМ-12	Ребристая; размер 3400×120×400 мм при весе 0,23 т

Цена в итоге может варьироваться от несколько сотен, до нескольких тысяч рублей на штуку. Оптовая закупка обойдется на 30% дешевле

Кроме того важно учитывать объем партии и стоимость транспортировки груза

Надеемся, что наша статья поможет избежать основных ошибок при выборе строительных материалов.

Расчет нагрузки и монтаж

Расчеты ребристых плит осуществляется в наше время с помощью специального софта. Для правильной калькуляции требуются следующие базовые данные:

• поперечные силы;
• изгибающий импульс;
• крутящий момент;
• сейсмическая опасность;
• какой может быть снежный покров;
• на каком грунте находится объект.

Составляется диаграмма нагрузок, в которой определяется следующее:

• параметры перекрытия;
• марка стали и количество арматуры;
• допустимые параметры пролетов.

Если все сделать «по науке», то картина будет совершенно прозрачна, станет ясно: каким нагрузкам можно подвергать перекрытие. Опираясь на полученные данные, можно будет точно узнать следующее:

• какой бетон делать;
• какой плотности и весом должно быть изделие.

Расчет производится в кг/м². Базовое значение для жилого дома – это 400 кг/м². Высота плиты порядка 12 см создает нагрузку 255 кг/м². Стяжка на полу может быть 110 кг/м². Подобные основные нагрузки распределяются по стенам объекта. Плиты одновременно придают жесткости и устойчивости всему объекту, что намного повышает его долговременность и резистентность.

Самыми популярными являются следующие изделия:

• ИП 1 весом 2228 кг, стоимость составляет 14895 рублей;
• ИП 2 весом 2027 кг, стоимость – 23625 рублей;
• ИП 3 весом 1500 кг, стоимость – 18055 рублей;
• ИП 4 весом 1378 кг, стоимость – 45820 рублей;
• ИП 5 весом 2375 кг, стоимость – 39390 рублей.

Монтаж плит делается следующим методом:

• при укладке плиты на все торцевые плоскости наносится слой цементного раствора, следует работать только со свежим раствором, чтобы не нарушить прочности соединений; если раствор будет в разведенном состоянии находиться более 1 часа, то он потеряет свои ТТХ;
• перекрытие должно подниматься наверх горизонтально линии горизонта, поэтому крепление в четырех угловых точках должно быть идентичным;
• при работе крановщику помогают двое рабочих (стропальщики), которые должны правильно закреплять плиту; обязательно должны присутствовать индивидуальные средства защиты и необходимый инструмент;
• в плите существуют уклоны (технологически они допустимы); если разница между верхней и нижней плоскостями достигает 7 см, то промежуток наполняется цементным составом;
• металлические петли скрепляются арматурой, края сгибаются и привариваются; иногда необходимо фиксировать дополнительные крепления;
• с внешней стороны объекта остается край (150 см), на нем будет проводиться кирпичная кладка.

Чтобы правильно сделать монтаж изделия, следует изучить технические предписания. Ребристые плиты можно дифференцировать на такие виды, как:

• шатровые;
• полостные;
• длинные.

Иногда используются монолитные плиты. Они дорогие и добавляют прочности сооружению. Ребристые плиты отвечают всем требованиям по таким показателям, как звукоизоляция и теплопроводность. Для укладки ребристых плит необходимы следующие инструменты и материалы:

• цемент;
• песок;
• мелкий гравий;
• автокран (грузоподъемностью 3–5 т);
• кувалда;
• перфоратор;
• кельма;
• ведра пластиковые и металлические (15 литров);
• турбинка;
• двухметровый немецкий или российский уровень;
• лом;
• гипсовый состав;
• аппарат для сварки;
• теплоизолятор;
• арматура «8» и «10»;
• теплоизолирующий материал;
• сварочный аппарат;
• мешки для мусора;
• уголки «4» и «6»;
• водяной уровень.

Прежде чем монтировать плиту, следует подготовить плоскость. Она должна быть ровная, при этом допустимы перепады, но не более 20 мм. Водяным уровнем следует тщательно замерять основу между разными углами объекта, в идеале одни должны совпадать. Правильно подготовленная поверхность – это залог долгой службы здания

Обязательно следует принять во внимание подвижность грунта. Если почва заболоченная или объект находится в низине, то возможны деформации сооружения

Плиту разумнее всего класть только на капитальные конструкции. Чаще всего перегородки делаются в помещении, когда плиты перекрытий уже заняли отведенное для них место. Для крепления в стыках предусмотрены специальные фиксаторы. Все зазоры заполняются технической ватой и промазываются гипсовым раствором. Прежде чем делать монтаж плит, следует расчертить схему их установки поэтапно. Рекомендуется также еще раз проверить все размеры. Зазоров должны быть минимальное количество.

Выбирая ребристые плиты в качестве перекрытий, следует опираться, прежде всего, на произведенные расчеты. Они будут подсказывать: какие изделия лучше всего использовать в данных обстоятельствах. Ребристые плиты имеют большой запас прочности. Если их правильно подобрать, то служить они будут долгое время.

О том, как правильно установить ребристые плиты перекрытия, смотрите в следующем видео.

Описание и характеристики плит перекрытия

Плиты перекрытия – это конструктивная единица строений. Располагается она всегда горизонтально, воспринимая такие же нагрузки и частично перенося их на вертикальные элементы здания.

Купить плиты перекрытия не составляет труда. Товар типовой, предназначен для быстрой сборки зданий. Их постояльцы  ценят плиты перекрытия за надежность и одновременно неприхотливость.

Блоки дюжат без ухода за ним, игнорируя возгорания, задерживая воду, пары и газы. К тому же, перекрытия сохраняют в помещениях тепло и изолируют от шума.

Материал перекрывающих плит – железобетон. Он относится к композитным, то есть неоднородным, полученным человеком, а не созданным природой. Однако, составные плит натуральны. Матрицей служит цементно-песочный состав, а попросту бетон. Наносится он на арматуру, усиливающую блоки, принимающую на себя часть нагрузок.

ГОСТ плиты перекрытия обязывает быть из бетона марки F-200 и выше.  Они ориентированы на суровый климат. Номенклатура начинается с F-50 и идет через 50 единиц, заканчиваясь маркой F-500.

Нормы предъявлены и противостоянию сжатию. Оно у плит перекрытия (ПК) от 22,5. При этом, плотность бетона равна 2 000-2 500 кило на куб, а прочность – 262 килограмма на квадратный сантиметр.

Стандартная толщина плиты перекрытия – 0,22-0,31 метра. Ширина блоков от 1 до 1,8 метров. В длину плиты бывают и 2,1 и 9,2 метра. Однако, основная классификация блоков касается их строения и способов монтажа.

Отличия пустотных плит перекрытий ПК и ПБ

В последние годы на смену введенным в оборот еще в советское время плитам перекрытия ПК приходят изделия нового поколения — пустотные стендовые панели безопалубочного формования марки ПБ (или ППС в зависимости от проекта).

Если железобетонные плиты ПК изготавливаются по чертежам серии 1.141-1, то единого документа, на основании которого выпускают стендовые панели, нет. Обычно заводы используют рабочие чертежи, предоставленные поставщиками оборудования. Например, серия 0-453-04, ИЖ568-03, ИЖ 620, ИЖ 509-93 и ряд других.

Мы свели основные различия между плитами ПК и ПБ в одну таблицу.

ПК	ПБ
Толщина
220 мм, либо 160 мм для облегченных плит ПНО	От 160 мм до 330 мм в зависимости от проекта и необходимой длины
Ширина
1,0; 1,2; 1,5 и 1,8 метра	Чаще всего встречаются 1,2, но бывают и стенды шириной 1,0 и 1,5 метра
Длина
Для облегченных ПНО до 6,3 метра с определенным шагом, индивидуальным для каждого производителя. Для ПК — до 7,2 реже до 9 метров.	Поскольку плиты режутся по длине, то возможно изготовление нужного размера под заказ с шагом в 10 см. Максимальная длина может достигать 12 метров в зависимости от высоты панели.
Нагрузка
Типовая 800 кгс/м2, под заказ возможно изготовление нагрузкой 1250 кгс/м2	Хотя чаще всего выпускают именно нагрузку 800, но технология позволяет без дополнительных затрат сделать плиты и любой другой от 300 до 1600 кгс/м2.
Гладкость и ровность
Все-таки технология старая и формы у всех уже изношены, идеальных плит Вы не найдете, но и откровенно плохие попадаются редко. По внешнему виду на твердую 4-ку.	Изготавливаются на новейших стендах, разглаживаются экструдером. Как правило плиты намного лучше выглядят, хотя возможны и отдельные исключения.
Армирование
До длины 4,2 — простое сеточное, более длинные панели делают преднапряженными, т.к. использование натяжения позволяет добиться необходимой марки прочности меньшими затратами.	Преднапряженные при любой длине. В качестве струн в зависимости от проекта могут выступать как канаты 12к7 либо 9к7, так и проволока ВР-1.
Марка бетона
М-200	От М-400 до М-550
Заделка отверстий
Как правило выполняется на заводе. Если у Вас не сделано, обязательно залить бетоном М-200	Заделка отверстий не требуется, поскольку проектом заложена достаточность прочности торцевых сторон и без дополнительного укрепления

Хорошая реклама

Методы контроля

Государственные стандарты, согласно которым производятся испытания ребристых плит перекрытия:

Показатели прочности, жесткости и трещиностойкости – ГОСТ 8829 и ГОСТ 16504.
Прочностные характеристики бетона – ГОСТ 10180

При этом важно соблюдать требования к изготовлению образцов (ГОСТ 10181) и условия их хранения (ГОСТ 18105).
Морозостойкость бетона – определяется по ГОСТ 10060.0, 10060.1 и 10060.2 либо ультразвуковым методом согласно ГОСТ 26134.
Водонепроницаемость – в соответствии с ГОСТ 12730.0 и 12730.5.

Фото 7. Процесс укладки ребристой плиты

Техника испытаний сварных арматурных и закладных элементов регламентирована ГОСТ 10922 и ГОСТ 23858. Сила натяжения напрягаемой арматуры измеряется после соответствующих работ по ГОСТ 22362. Положение армирующих прутков и толщина защитного бетонного слоя определяется по ГОСТ 17625 и ГОСТ 22904.

Методы проверки плит на отклонения от плоскостности, прямолинейности, соответствие геометрических размеров, а также ширины раскрытия трещин (при их наличии) установлены ГОСТ 13015.

Перегородка из гипсокартона

Вольер для хаски

Цоколи энергосберегающих лампочек

Виды по способу опирания

Плита, используемая для межэтажного разделения, представляет собой армированную железобетонную конструкцию, с пустотами. Отверстия в плитах бывают различных форм и размеров, для облегчения веса конструктивного элемента.

Выбор межэтажного перекрытия и глубина его опирания зависит от конструктивных особенностей здания. Учитываются следующие параметры:

• назначение здания (жилое, промышленное, общественное);
• материал, из которого возведено строение;
• толщина стен;
• виды нагрузок, действующих как на плиты, так и на здание;
• сейсмические характеристики района застройки.

По типу опирания межэтажные плиты делятся на три категории. Их выбор осуществляется на стадии планирования проекта, с учетом расчетов нагрузок, действующих на несущие элементы здания.

По двум сторонам

Опорой для таких плит являются две противоположные несущие стены. Укладывают их на капитальные элементы, узкими (поперечными) сторонами. Чаще всего, для такого типа, используют мэжэтажные перекрытия с круглыми пустотами, с маркировкой ПК, 1ПК, 2ПК. Они способны выдерживать нагрузку до 800 кг/м².

По трем сторонам

Имеют усиленное торцевое армирование и укладываются на три несущие стены. Их монтируют в углах здания, имеющих П-образную конструкцию несущих стен. Обозначаются они маркировкой ПКТ, и выдерживают нагрузку, до 1600 кг/м².

По четырем сторонам

Такие плиты усилены армированием по всем торцам, они более жесткие и обладают повышенной несущей способностью. Используются только в сложных конструкциях, где требуется максимальное распределение высоких нагрузок, или в тех случаях, когда планируется возведение дополнительных надстроек. Имеют маркировку ПКК, обозначающую повышенную прочность. В малоэтажном строительстве их практически не используют.

Виды по способу опирания

Плита, размещаемая между этажами, является армированным железобетонным изделием с внутренними пустотами, которые нужны для снижения веса конструкции и ее давления на кирпичную кладку.

Их выполняют разных форм и размеров — от 1,5 до 12 м в длину (с шагом в 100 мм). Чаще всего в ширину плиты изготавливают по 22 см, но встречаются размеры от 16 до 33 см.

Особенности здания влияют на выбор ЖБИ для межэтажной укладки.

Учитывают следующие характеристики:

• сейсмические свойства региона строительства;
• действующие на здание и плиту нагрузки;
• параметры стен — толщину, высоту, материал изготовления;
• предназначение сооружения — промышленное, общественное, жилое.

Преимуществами использования готовых изделий можно считать:

• короткое время установки;
• низкую стоимость;
• надежность и долговечность в эксплуатации;
• простоту монтажа с помощью рабочих и автокрана;
• высокую шумоизоляцию за счет пустот.

У заводских плит перекрытия имеются свои недостатки:

• обязательное применение строительной техники;
• между ними остается расстояние;
• итоговая жесткость конструкции получается меньше по сравнению с монолитом.

Бетонные изделия растяжению сопротивляются хуже, чем сжатию. Последнему подвергается верхняя часть перекрытия, а нижняя — удлиняется. Для увеличения сопротивления вдоль плиты размещают арматуру. Поэтому изделие в продольном направлении может прогибаться вниз.

Порядок укладки межэтажных ЖБИ определяется проектом и рабочими чертежами и отличается количеством опорных узлов.

По двум сторонам

При таком варианте укладки плиты перекрытия опирание осуществляется на 2 несущие стены, находящиеся друг напротив друга. Изделие помещают на стены поперечной узкой стороной.

Этот способ распределения нагрузок наиболее экономичный и простой в монтаже. Применять его следует, когда прогиб не выходит за допустимые значения. Разрешенная нагрузка — до 800 кг/м³. Метод подойдет для ЖБИ с маркировкой 1ПК, 2ПК, ПК с круглыми пустотами.

По трем сторонам

Опирание плиты перекрытия на стены возможно по 3 сторонам. В этом случае 2 коротких и одна из длинных граней задвигаются на стеновые несущие элементы.

При этом варианте расположения гнется только свободная часть изделия. Продольный каркас вступает в работу, принимая напряжение растягивания не по всей длине, а лишь у висящего фрагмента.

Способ используется для монтажа в углах, в зданиях П-образной формы несущих конструкций. Плиты делают с усиленными торцами и приемлемой нагрузкой до 1600 кг/м³, обозначают ПКТ.

По четырем сторонам

Наиболее жесткие плиты с маркировкой ПКК выполняются со всеми армированными торцами. Они характеризуются увеличенной несущей способностью.

Они стоят дороже и применяются в сложных конструкциях, когда присутствует необходимость распределить достаточно высокие нагрузки. Такой вариант подойдет, если в дальнейшем планируется ставить дополнительные надстройки.

На стены плита укладывается всеми 4 сторонами. Для строительства малоэтажных объектов такие изделия использовать нерентабельно.

Характеристики пустотелых (многопустотных) плит

Размер

От габаритов пустотелой ПК зависит и ее окончательная цена. Принципиальное значение, кроме таких характеристик, как длина и ширина, имеет еще и вес.

Габариты ПК колеблются в следующих пределах:

• в длину плита может быть от 1180 до 9700 миллиметров;
• в ширину – от 990 до 3500 миллиметров.

Самые востребованные и распространенные – это многопустотные ПК, длина которых составляет 6 метров, а ширина 1,5 метра. Существенное значение также имеет толщина (высота) ПК (правильней будет называть этот параметр «высотой», но строители обычно называют ее «толщиной»).

Итак, высота, которой могут обладать многопустотные ПК, стабильно имеет размер в 220 миллиметров. Немалое значение имеет, естественно, и масса ПК. Плиты перекрытия из бетона должен поднимать подъемный кран, грузоподъемность которого минимум должна составлять 4-5 тонн.

Масса

Производимые в Российской Федерации плиты имеют вес в пределах от 960 до 4820 килограммов. Масса считается основным аспектом, по которому обусловливается метод, посредством которого будет производиться сборка плит.

Вес плит схожей маркировки может различаться, но лишь незначительно: поскольку если расценивать массу с точностью до грамма, то это сделать очень трудно, так как на массу способно оказать воздействие множество факторов (влажность, состав, температура и другое). Если, к примеру, плита попала под дождь, значит, она, естественно, станет немного тяжелее той панели, которая не была под дождем.

Полки для ванных комнат: виды, материалы и стилевое оформление

Главные технические параметры и расшифровка маркировочных знаков

«Железобетонные плиты межэтажных перекрытий в стандартном варианте имеют толщину 220 мм, однако встречаются и облегчённые варианты с сечением 160 мм»

О важности плиты перекрытия в строительных конструкциях говорить излишне, поэтом требования стандартизации при ее выпуске должны соблюдаться беспрекословно. Соответствие ГОСТу должно проявляться во всем, начиная от габаритных показателей, но самое главное, чтобы требованиям Госстандарта соответствовала прочность и жесткость изделия

Внимание надо обращать на устойчивость к образованиям трещин и некоторых других параметров, отвечающих за выдерживание проектной нагрузки

Маркировка и размеры плит перекрытий

Согласно ГОСТу, все плиты маркируются в соответствии со стандартными показателями. Это делается для удобства работы проектировщиков и строителей. В маркировке присутствуют буквы и цифры, расшифровка которых не составляет труда даже для непрофессионала.

Пример маркировки плит перекрытия

Нанесенные на плиту буквы означают марку изделия. Последующие за ними две цифры – это указатель длины плиты. Она шифруется в дециметрах. За показателем длины следует размер ширины. Это еще две цифры и тот же дециметровый масштаб. Последняя цифра в строке выражает показатель общей расчетной нагрузки, то есть, несущую возможность плиты в качестве перекрытия. Вес самого жби в эту цифру не входит. Последняя буква в конце маркировочного клейма несёт информацию о марке использованного бетона.

Маркировочное клеймо на плите перекрытия

Давайте попробуем расшифровать маркировку ПК 60-12-9т. Буквы говорят нам о том, что плита относится к круглопустотным. Другими словами, образующие пустоты в ней запараллеленные отверстия выполнены в цилиндрической форме. Длина изделия 60 дм, ширина – 12 дм, максимально допустимая нагрузка 9 т, а отлито оно из бетонного раствора М200.

Железобетонные плиты межэтажных перекрытий в стандартном варианте имеют толщину 220 мм, однако встречаются и облегчённые варианты с сечением 160 мм. Они относятся к третьей категории трещиностойкости, что говорит о том, что появление последних на их поверхности допустимо в ходе эксплуатации и на основные несущие показатели дефект влияния не окажет. Есть серия плит, усиленная дополнительным армированием. Изделия из неё относятся к классу AтV. Но все же наилучшую несущую способность приписывают монолитным плитам. В создании перекрытий этого класса используют арматуру марки Н.

Железобетонные плиты межэтажных перекрытий
