Дровокол своими руками

Развод по обоюдному согласию

Классификация по положению в пространстве

В зависимости от способа укладки бревна выделяют вертикальные, горизонтальные устройства.

Разберем их отличия и особенности.

Горизонтальный

Этот тип бытового назначения, используется для колки дров в домашних условиях, на колесах, поэтому его удобно перемещать по участку.

Больше подходит для самостоятельного изготовления.

Вертикальный

Применяются чаще в промышленных целях. Поручать работу на нем рекомендуется профессиональным кольщикам.

Отличается высокой производительностью и мощностью.

Для большинства электрических моделей нужна трехфазная сеть 380 вольт.

По безопасности оборудование в разы уступает горизонтальному, поскольку зона раскола круговая. Во избежание получения травмы рабочий должен быть в плотных защитных перчатках, очках, одежде.

Самодельный дровокол

Используете ли вы при заготовке дров самодельные дровоколы?

ДаНет

Даже за простейшее ручное устройство магазин просит несколько тысяч рублей. Сэкономить можно, сделав колун для дров своими силами. Для наглядности стоит изучить видео с разными станками в работе.

Чертежи и изготовление реечного дровокола

Есть несколько вариаций, как сделать дровокол. Одна из них реечная конструкция. Она популярна, потому интернет предлагает много фото инструкций.

Для работы надо подготовить болгарку и сварочный аппарат. Редуктор делают из электромотора (минимум 2 кВт) и двух шкивов.

Основу приспособления надо делать из толстой стали. Она должна выдерживать нагрузку и вес крепящихся к ней составляющих – клина, редуктора и мотора.

Рабочий алгоритм зависит от подобранных материалов, схемы устройства. Основные шаги следующие:

1. Острие выполните из листовой стали. Толщина минимум 10 мм, затачивать под прямым углом.
2. Если предполагается работа с крупными бревнами, изготовьте составное лезвие. Толщина от 50 мм. Как усилитель можно использовать болванку из стали.
3. Шестеренку ставьте на 5 см выше станины. До ножа должна оставаться двойная длина бревна.
4. Выполните каретку, двигающуюся по станине, на высоте установленной шестеренки.
5. На переднюю часть каретки закрепите толкатель. Это поперечная стальная пластина, толщина минимум 7 мм.
6. Обеспечьте подвижность рейки шарниром, установив его на каретку.
7. Движение каретки к редуктору обеспечивается возвратной пружиной. Крепите ее так, чтобы рейка поднималась выше шестеренки.
8. Установите прижимной рычаг. При нажатии на него рейка должна прижиматься к шестеренке и двигаться вперед. Длину рейки делайте меньше промежутка между лезвием и подающей пластиной.

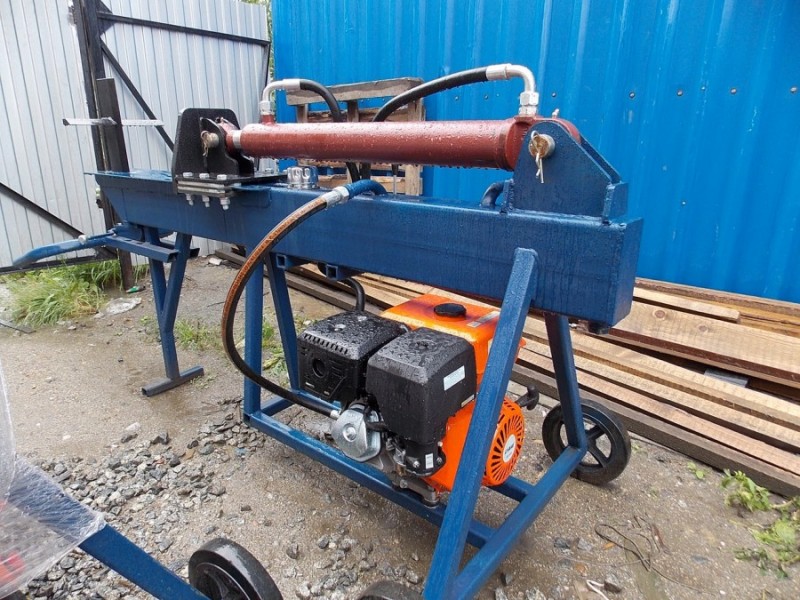

Чертежи гидравлического дровокола

Если планируется сделать гидравлический дровокол своими силами, надо определиться для какой древесины он будет применяться.

Со скоростью колуна 4 см/с и углом с вершиной 20° показатели следующие:

Порода дерева	Среднее усилие в кН
Диаметр 200 мм	300 мм	400 мм
Береза	16	29	48
Вяз	28	39	65
Дуб	24	33	51
Ель	11	18	26
Клен	18	10	49
Липа	3	4	6
Осина	10	17	26
Сосна	8	15	24

Показатели отличаются значительно. Если бревна сильно сучковатые, нагрузка увеличивается минимум вдвое.

Для гидравлического самодельного устройства надо подготовить:

• движок электрический (можно на бензине), минимум 2 кВт;
• блок управления;
• насос;
• бак для заливки масла (можно самодельный);
• рукава высокого давления;
• гидроцилиндр;
• балка (металл), П-образная форма или двутавр №16;
• листовая сталь, подготовить куски толщиной 5-20 мм;
• металлический уголок, полка 30-40 мм.

Колун гидравлический своими силами делают по следующему алгоритму:

1. Сделайте станину, используя П-образную балку или двутавр. Важный момент – ширина балки. С ее увеличением возрастает допустимая нагрузка, но усложняется передвижение конструкции. Усредненный показатель 10-15 см.
2. Установите над балкой гидравлический цилиндр, высота 5-7 см.
3. Шток завершите толкателем. Лучше использовать металл, толщина 7-10 мм.
4. Для передвижения ножа по станине сделайте корпус.
5. Чтобы нож фиксировался в разных положениях, внизу станины выполните 12-миллиметровые отверстия, шаг 50 мм. Аналогично добавьте 2 отверстия в корпусе лезвия, установите 2 болта, приварите их.

Остается замкнуть гидравлическую цепь.

https://youtube.com/watch?v=r1WaxbOLsSo

Конусный дровокол с электроприводом

Принцип действия механизма – стальной конус с резьбой глубиной 3 и шагом 7 мм (скорее всего, придется заказывать у токаря) сажают на редуктор электродвигателя. Вращаясь, конус работает как бур и разрывает чурбаки. Более толстые поленья начинают разрывать с краев, а затем рвут середину.

Если нашелся двигатель с искомыми параметрами, конус насаживают на него без редуктора. Если же нет, рассчитывают, насколько нужно снизить обороты, и применяют насадку конуса через редуктор.

Основная проблема при сборке конструкции – найти подходящий конус, с электродвигателем и редуктором дело обстоит несколько проще. Такое приспособление имеет смысл делать при необходимости заготовки больших объемов дров.

Особенности пружинных дровоколов

Простым в исполнении, экономичным, надежным, недорогим инструментом считается дровокол пружинного типа. Он – это результат модернизации традиционных колунов. При эксплуатации пружинного дровокола мышечная сила также прикладывается, но в меньшей мере, благодаря дополнительному грузу, большому рычагу и собственно пружинному механизму.

Пружинный дровокол прост и надежен
Механика пружинного дровокола
Кинематическая схема пружинного колуна

Рассмотрим на примере, как самостоятельно изготовить простой пружинный дровокол.

Какие дровоколы бывают. Обзор конструкций

Есть две группы приспособлений для заготовки поленьев: ручные и механические устройства. Первая включает в себя дровоколы, для работы которых нужна лишь мускульная сила человека. Вторая – более многочисленная – это разнообразные приспособления: электрические, гидравлические, пружинные – используют доступную в быту энергию.

Ручные

В большинстве случаев это стальные клинья или лом-колун с лезвиями разной ширины, при помощи которых расщепляют поленья на части

При изготовлении важно качество стальной заготовки – после заточки приспособление должно длительное время сохранять остроту, быстрое затупление сделает работу непродуктивной

Часто собирают более сложные конструкции в виде цилиндрического каркаса из прутьев с приваренным внутри лезвием, режущая часть которого направлена вверх. Внутрь помещают полено, заготовщик, ударяя по торцу чурки кувалдой, раскалывает его.

Механические

Используются разные схемы работы:

• На пружинных устройствах вспомогательный источник энергии – сжатая спираль из особого сплава. Этот элемент помогает экономить силы человеку, заготавливающему дрова.
• На электрические станки устанавливают моторы, питающиеся от сети – 220 В или 380 В.
• На гидравлические дровоколы ставят электронасосы, которые создают давление масла в магистрали, полученная энергия применяется для воздействия на цилиндр, а он ломает полено.

Дровоколы: 1-Пружинный; 2-Электрический; 3-Гидравлический.

Иные дровоколы

Реже встречаются винтовые и реечные схемы – из-за сложности изготовления. В первом варианте полено ломается при помощи конуса, который вкручивается в него мотором (как сверло), во втором для передвижения ножа по станине используется зубчато-реечная передача. Также изготавливаются станки, работающие от двигателя внутреннего сгорания, это помогает обеспечить относительную автономность, но схема работы таких устройств сложна.

Технические характеристики

Самая простая конструкция дровокола – это топор колун. Чтобы работать с ним, нужен определенный практический опыт. Для дровосеков со стажем колун может быть главным инструментом при обработке деревянных массивных заготовок, размеры топорища у этого инструмента до одного метра. Последние годы колун делается из инновационных материалов, что позволяет более эффективно использовать его в трудовом процессе.

Чтобы заготавливать дрова в больших количествах, обычно используют дровоколы нажимного типа. В них присутствует реечный или гидравлический толкатель. Подобное устройство проталкивает массивную деревянную заготовку на колун, тот, в свою очередь, раскалывает ее на несколько небольших частей. Скорость подачи заготовки составляет около 5 сантиметров в секунду. Дровоколы вертикальной конструкции имеют больший запас прочности, и они более компактные. Недостаток этого устройства в том, что есть риск выброса заготовки, в которой присутствуют такие «сложности»:

• много слоев;
• много сучков;
• есть различные неправильные спилы.

Дровокол горизонтальный более безопасный. Работник не рискует попасть под разлетающуюся щепу, ведь скорость ее бывает иногда очень высокой. Вертикальный агрегат обладает круговым разлетом осколков, поэтому, с точки зрения безопасности, к этому агрегату есть вопросы. Гидравлический дровокол:

• производителен;
• тратит минимум энергии;
• безопасен в функционировании

У гидравлического дровокола нет возвратной пружины, а также довольно длительное время для переключения – около 0,55 секунды. Промежуток времени довольно значительный, потому что заготовка может расколоться и распасться на множество фрагментов. Подобные дровоколы имеют общий недостаток: двигатель у них работает через гидромуфту и иногда не справляется с нагрузками. Движок обычно работает в стандартном режиме, потребляя при этом немного топлива. К маховику присоединяется зацепление (оно обычно бывает гидравлическим, есть также фракционное). Рычаг этот представляет собой муфту с толкателем, который обеспечивает подачу чурки на нож колун.

Дровокол своими руками

Прибор для заготовки дров можно также сделать самостоятельно. Например, соорудить пружинный вариант устройства.

Для этого понадобятся:

• Принадлежности для замера и разметки.
• Болгарка с отрезными и зачистными насадками.
• Сварочный аппарат.
• Автомобильный амортизатор.
• Рельс размером 30-40 см.
• Швеллеры.

• Втулка от подвески автомобиля.
• Профильная трубка 3х6 см.
• Уголок.
• Стальные трубки 4-7 см диаметром.
• Двутавр с номером 12-16.

Каким колуном дров пользуетесь Вы?

РучнымПружинным

Процесс изготовления:

1. Создать эскиз конструкции. Можно воспользоваться программами для проектирования, чтобы проработать конкретные детали.
2. Изготовить из швеллера опорную конструкцию. Приварить к детали стойку из двутавра и укосины к основе для повышения устойчивости. Создать упоры из трубок для защиты конструкции от падения.
3. Вырезать основу для пружины из швеллера. Проделать в получившейся детали отверстия в форме квадрата для крепления элемента на стойке.
4. Определить высоту изделия, основываясь на длине пружины и удобстве применения будущего агрегата. Груз легче поднимать, если он располагается на уровне пояса.
5. Подготовить укосины из уголков для фиксации опоры. Это не даст ей сдвигаться при нагрузке.
6. Создать фиксатор в форме цилиндра из небольшого отрезка трубки , на который будет крепиться низ пружины. Амортизатор должен совпадать по размеру с диаметром заготовки, чтобы не происходило его смещения при работе.
7. Сделать на верхнем конце стойки прорезь, вставить в неё втулку перпендикулярно и приварить. Ось элемента должна быть параллельна земле.
8. Вставить вал во втулку. Присоединить к нему сваркой коромысло из швеллера, а внизу зафиксировать небольшую трубку для крепления верха пружины.
9. Пропилить «окошко» в коромысле в соответствии с размером самой стойки для свободного движения детали.
10. Профильную трубку приварить к коромыслу, на один конец прикрепить стальное зубило. Его остриё можно будет периодически затачивать болгаркой со специальным кругом.
11. В качестве груза приварить часть рельса над зубилом. Сделать рукоятку для удобства использования инструмента. Можно также обтянуть её резиной для снижения вибраций.

На место, где будет производиться раскол лучше уложить массивное бревно. Тогда при полном расщеплении полена после удара зубило будет впиваться в мягкую древесину и не затупится.

При покупке дровокола следует учесть цели его применения, а также объёмы работы и габариты обрабатываемого материала. Лучше остановить выбор на проверенных моделях от известных производителей, которые также реализуют заменяемые детали для своих изделий.

Как сделать дровокол своими руками: ручной механический, пружинный, морковкой, инструкция по изготовлению устройств, каркаса и ножей

Техника безопасности

Для безопасной работы с самодельным устройством необходимо соблюдать следующие правила:

1. Процесс заготовки древесины нужно проводить в закрытой одежде, перчатках и защитных очках, чтобы не травмироваться отлетевшей от заготовки щепкой.
2. Заготовка должна прочно располагаться в желобе и не смещаться при передвижении.
3. При движении поршня запрещено протягивать руки к ножам и поправлять сдвинувшуюся заготовку.
4. Любые манипуляции с заготовкой выполняют после выключения агрегата и полной остановки всех его узлов.
5. Работы по починке или замене узлов дровокола проводят, отключив электродвигатель от питания сети.

Дровоколы существенно облегчают заготовку большого объёма дров, экономя силы и время. Однако для обеспечения дровами камина или бани нет необходимости приобретать сложное дорогостоящее оборудование. Гораздо приятней и полезней для здоровья воспользоваться обычным топором.

Отделочные материалы

Разработка компоновочной схемы дровокола

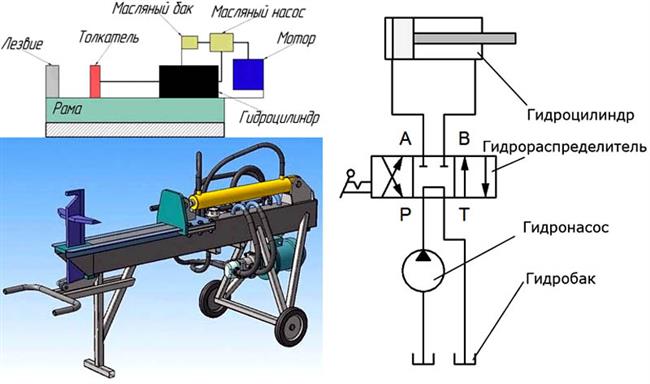

Самодельный гидравлический дровокол выполняется по определенной схеме. В ней обязательно присутствуют основные элементы: 1 – нож с острым лезвием; 2 – толкатель; 3 – шток гидроцилиндра; 4 – бак; 5 – насос; 6 – распределитель; 7 – гидроцилиндр; 8 – станина.

Из бака 4 рабочая жидкость (масло) поступает насос 5. Гидрораспределитель 6 направляет потоки в разные полости гидроцилиндра 7. При подаче жидкости снаружи шток 3 цилиндра перемещает толкатель 2 в сторону лезвия 1.

Если на станине 8 в это время располагается фрагмент, который необходимо расколоть, то он будет двигаться на лезвие ножа 1 и раскалываться.

Чтобы самостоятельно начать изготовление установки для механической колки дров, необходимо скомпоновать основные элементы на станине.

Саму станину нужно изготавливать из прокатного профиля (двутавров или швеллеров). Так как усилие будет развиваться довольно значительное, то выбирается профильные элементы номеров от 14 до 20 (номер – это размер по высоте, выраженный в сантиметрах).

Станина устанавливается горизонтально на шасси. Подобное решение обосновано тем, что в будущем дровокол можно перемещать на небольшие расстояния во дворах. В период выпадения осадков установку можно перекатить под крышу.

Для удобного размещения бревен на станине монтируется ложе. Его изготавливают из листа металла. Задают профиль, чтобы происходило самостоятельное центрирование заготовки.

Разрубленные поленья выходят за пределы ножа. На выходе монтируют подставки. С них удобно брать дрова и переносить в поленницы.

Можно изготавливать машину с полуавтоматическим режимом работы. Оператор только подает заготовки и снимает расколотые фрагменты. Но подобные конструкции целесообразны при организации бесперебойной подачи заготовок на рубку. Нужны вспомогательные механизмы для подвоза напиленных чурбаков и ориентирования их перед подачей.

Автоматизированный дровокол оправдан при организации удаления разрубленных дров на место складирования.

Значительно проще собрать конструкцию, в которой каждым движением толкателя управляет оператор. Производственный цикл производится в следующем порядке:

• Партия заготовок подвозится к дровоколу.
• Каждое бревно определенного размера укладывается на ложе.
• Переключается распределитель на подачу масла во внешнюю полость гидроцилиндра.
• Перемещаемый под давлением толкатель давить на заготовку. Она раскалывается, попадая на нож.
• Расколотые поленья перемещаются на подставки за пределами ножа.
• Оператор переключает гидрораспределитель для обратного перемещения толкателя.
• Пока исполнительный механизм возвращается к исходному положению, оператор выносит дрова за пределы установки.
• Далее цикл раскалывания бревен повторяется до полной переработки доставленной партии заготовок.

Подвижная часть

Далее идёт конструирование подвижной части дровокола. Сверху к основе на шарнире прикрепляется подвижная стальная балка. С одного конца балки внизу так же приваривается обрезок трубы. Обрезки труб на площадке внизу опоры и снизу балки в верхней части опоры должны находиться точно напротив друг друга.

Между ними устанавливается автомобильная рессора, которая удерживается в нужном положении обрезками труб, располагающимися сверху и снизу напротив друг друга.

С другого конца балки приваривается острый металлический клин, направленный вертикально вниз и горизонтально направленная ручка. Сверху над клином приваривается утяжелитель, в качестве которого можно использовать всё что угодно, например, обрезок ржавого рельса.

Что понадобится для изготовления

Изготовление «железного дровосека» не требует применения дефицитных деталей, поэтому большинство узлов и заготовок можно найти дома или в гаражах друзей и знакомых. Вот что понадобится в процессе работы:

• конус (винт можно самостоятельно выточить или приобрести на строительном рынке);
• вал (при самостоятельном изготовлении резьбового клина можно использовать подходящую ступицу от сельскохозяйственных механизмов);
• шкивы или звёздочки;
• приводной ремень или цепь от автомобильной либо мотоциклетной техники;
• подшипники с корпусами (отличным вариантом являются опоры карданных валов автомобилей);
• стальные профильные трубы или уголки для станины;
• металлический лист толщиной не менее 4 мм для рабочего стола;
• электродвигатель;
• проводка;
• выключатель или магнитный пускатель;
• УЗО;
• болты и гайки М8 или М10.

Большинство деталей можно использовать от старой автомобильной или сельскохозяйственной техники. Единственное, с чем могут возникнуть трудности — изготовление конусного винта. Тем не менее, не стоит даже пробовать вырезать эту деталь при помощи болгарки, как советуют некоторые «авторитетные» источники. Потраченное время не стоит полученного недоразумения, которое можно лишь косвенно назвать винтом. Тем более что в работе эта «морковка» даже на йоту не приблизится к эффективности, которую даст конус, сделанный токарным способом.

Основные узлы конусного дровокола

При изготовлении станка потребуются инструменты, которые найдутся у любого «рукастого» хозяина:

• сварочный аппарат;
• электрическая дрель с набором свёрл;
• болгарка;
• молоток;
• набор гаечных ключей;
• рулетка, маркер.

Для защиты от коррозии подойдёт любая эмаль для наружных работ

Важно только хорошо подготовить поверхность металла под покраску, поэтому при необходимости подготовьте щётку по металлу (ручную, а также в виде насадки на дрель или «болгарку»), грунтовку и преобразователь ржавчины

Как самостоятельно сделать дровокол?

Материалы и инструменты

Чтобы сделать функционирующий дровокол, необходимо подготовить следующие материалы:

Элементы из которых состоит дровокол

• конус. При наличии соответствующих навыков можно изготовить самостоятельно или приобрести готовую деталь;
• вал;
• шкивы;
• звездочки;
• приводной ремень. Можно использовать цепь от автомобиля или мотоцикла;
• подшипники, оснащенные корпусами;
• металлический уголок или трубы;
• стальной лист толщиной 4 мм для формирования рабочей поверхности;
• металлические обрезки;
• электрический двигатель;
• электропроводка;
• УЗО;
• болты и гайки;
• магнитный пускатель.

Правила выполнения сборки

После подготовки всех необходимых материалов и инструментов можно переходить к сборке дровокола своими руками:

1. При помощи болгарки разрезают уголки и трубы на куски нужной длины для изготовления станины.
2. Из металлического листа вырезают перекрытие для стола и полку.
3. С использованием сварочного аппарата соединяют элементы каркаса дровокола.
4. Чтобы сделать агрегат мобильным, рекомендуется приделать к нему колеса.
5. На готовый каркас устанавливают столешницу и полку.
6. Устанавливают опорную раму электродвигателя и сам силовой агрегат.
7. Собирают вал конуса: подшипники монтируют в корпуса, устанавливают вал и шкивы.
8. После сборки узла его закрепляют на станине с использованием болтов и гаек. Он должен свободно вращаться.
9. Монтируют ремни. Чтобы сделать работу оборудования эффективной, обязательно проверяют прямолинейность их движения.
10. Винтовой конус при помощи шпоночного соединения устанавливается на вал.
11. Монтируют рассекатель.
12. Устанавливают УЗО, магнитный пускатель, электрическую проводку.
13. Если удалось сделать все правильно, дровокол будет запускаться в работу.

Как сделать гидравлический дровокол?

Если нужно сделать гидравлический дровокол своими руками, необходимо дополнительно к основному перечню материалов подготовить масляный бак и насос, металлические балки, шланги высокого давления, гидроцилиндр. Технология изготовления агрегата выглядит следующим образом:

Чертеж для сборки гидравлического дровокола своими руками

1. Из прокатных материалов формируют станину.
2. Над балкой на высоте 5 см устанавливают гидроцилиндр.
3. На конце штока монтируют толкатель из листового материала.
4. Нужно сделать корпус для ножа, чтобы обеспечить его передвижение по станине.
5. В корпусе делают несколько отверстий и крепят нож с использованием болтов и гаек.
6. Соединяют в одну цепь все элементы гидравлической системы – насос, бак, гидроцилиндр, управляющий блок.

Дровокол винтового типа

Колоть дрова можно винтовой конусной конструкцией. У нее есть преимущества и недостатки, собрать ее можно самостоятельно.

Плюсы и минусы дровокола винтового типа

Преимущества станков винтового типа следующие:

• простая конструкция;
• высокая производительность;
• возможность изготовления своими силами;
• невысокая стоимость;
• для работы с дровоколом не требуется специальное обучение.

Недостаток винтового устройства в том, что иногда он расщепляет поленья не до конца, потому приходится дополнительно пользоваться обычным топором или другим инструментом. Дровокол винтового типа не подходит для сучковатых поленьев и древесины со сложной волокнистой структурой.

Принцип действия винтового дровокола

Такой станок раскалывает поленья за счет резьбового клина, ввинчивающегося в древесину. На рабочий винт передается вращательный момент.

Способа два:

• винт ставят на вал движка, мощность привода минимум 3 кВт, а частота вращения максимум 500 об/мин;
• используется любой движок, а обороты снижаются редуктором, цепной передачей или ремнем-приводом – на вал движка и вал-вращатель конуса ставят шкивы с разным диаметром, что снижает частоту вращения.

Для установки и закрепления конструкции делают прочную станину. По желанию делают откидную часть.

Материалы и инструменты

Чтобы сделать винтовой механизм, надо подготовить:

• конусный винт – можно купить готовый, заказать у токаря, сделать самому;
• вал;
• шкивы, чтобы собрать систему передачи вращения;
• клиновые ремни (на замену автомобильная или мотоциклетная цепь);
• подшипники;
• профиль;
• листовая сталь на столешницу, минимальная толщина 4 мм;
• движок;
• выключатель (можно заменить магнитным пускателем);
• УЗО;
• дрель;
• болгарка;
• сварочный аппарат.Чтобы готовая конструкция прослужила дольше, надо обработать ее. Для этого лучше использовать антикоррозийные составы. Для подготовки поверхности понадобится щетка для металла.

Как собрать своими руками

Начинать работу надо с подготовки схемы. Если опыта в электрике нет, то надо привлечь специалиста.

Алгоритм работы следующий:

1. Подготовьте конусный винт. Рекомендуется делать его из инструментальной стали. Диаметр и длина максимально возможные, резьба упорная двухзаходная, шаг 5 мм, глубина от 2 мм.
2. Займитесь станиной. Максимальная высота 0,8 м, ширина 0,6 м (с откидным столиком 1 м), длина до 0,85 м. Подбирая размеры, ориентируйтесь на свой рост.
3. Внизу конструкции установите движок, предварительно установив ведущий шкив.
4. Соберите рабочий вал конуса, смонтируйте его на раму над движком. Блоки подшипников жестко закрепите на раме.
5. Сзади вала установите ведомый шкив. Для закрепления узла просверлите отверстия, используйте болты.
6. Установите ремни, проверьте траекторию хождения. Чтобы ремень не соскакивал, должна быть одна вертикальная плоскость.
7. Смонтируйте конус. Делайте шпоночные соединения, для дополнительной фиксации используйте винты.
8. На столешницу под конусом установите рассекатель. Его можно сделать из старого молотка.
9. Подключите пускатель, проводку, УЗО.
10. Выполните пробный запуск.

После сборки и успешной проверки можно зачистить конструкцию и покрасить.

Меры безопасности

Винтовой дровокол считается безопасным, но риск травм есть.

При работе важны меры безопасности:

Расщепляйте поленья только голыми руками

При работе в перчатках (рукавицах) есть риск закручивания материала на винт.
С тяжелой, плотной, сильно сучковатой древесиной работайте осторожно. Есть риск выворачивания поленьев из рук, выброса крупных щепок.
Соблюдайте рекомендованную частоту вращения

При ее превышении последствия аналогичны предыдущему пункту.
Подавайте поленья на винт плавно и вертикально, чтобы древесина раскалывалась по волокнам. В противном случае возникает риск быстрой и серьезной поломки.

Разновидности столов

Процесс изготовления дровокола

По габаритам гидравлического домкрата и длины отрезков бревен подбираются габариты будущего устройства.

С помощью УШМ производится нарезка заготовок, рассчитанным по эскизному проекту.

Производится подсчет нужных заготовок перед началом сварочных работ. При проектировании разрабатывается спецификация всех элементов, используемых в конструкции.

Предварительная стыковка фрагментов, чтобы уточнить правильность предварительных расчетов и проектирования.

Подготовлены опоры под станину. Для придания качества все швы и поверхности зачищаются после завершения приварки элементов друг к другу.

Чтобы не было сбоев, основные узлы фиксируются на ровной площадке.

При необходимости после прихватки можно повернуть свариваемые детали, чтобы гарантированно проварить все швы.

Лезвие будущего ножа изготавливается из листовой стали. В конструкции нож будет состоять из двух пластин, устанавливаемых под углом друг к другу.

Элементы ножа соединяются сваркой. Его монтируют сразу на станине.

Производится примерка домкрата по месту его будущего расположения.

Фиксация осуществляется с помощью хомутов, изготавливаемых по месту.

Изготовление толкателя. Используется пластина 10 мм. Чтобы шток не смещался в сторону, применяется кольцо, изготовленное из подходящего куска трубы.

Примеряются пружины, разрабатываются крепления к толкателю и задней опоре.

После изготовления петель их приваривают к толкателю, а также к задней опоре. Фиксация выполняется крюками с резьбой, чтобы проще регулировать усилие натяжения пружин.

Сначала изделие покрывают грунтовкой.

В дальнейшем окрашивается черной краской.

Производится сборка дровокола.

Затем выполняется его монтаж на стену.

Устанавливается на станине полено. Увеличивая давление на домкрате, добиваются его раскалывания.

Видео: гидравлический дровокол своими руками.

Устройство на базе автомобильного гидравлического домкрата готово к использованию. Оно простое по устройству и надежное в эксплуатации. Прослужит не один год.

Republished by Blog Post Promoter

Механический колун для дров

Пружинный дровокол — это самое простое устройство для колки дров.

Основной элемент устройства — пружина. Она присоединена к станине. Верхняя часть пружины упирается в неподвижную перекладину, на которой установлен режущий колун.

Всю нагрузку в данном случае принимает на себя пружина, в ее обязанности входит удержать колун. Перед нами стоит задача подобрать пружину и колун так, чтобы для работы прилагались минимальные усилия, но достаточные для раскола твердой древесины. Упор пружины можно сделать мобильным. Такой дровокол должен иметь минимальную высоту 800 миллиметров. Если устройством будет пользоваться только один человек, то высоту можно сделать под свой рост. Дровокол позволяет работать одной рукой. Также можно установить специальный зажим для поленьев, так будет безопасней. Чтобы дровокол можно было передвигать, установите на станине колеса.
