Винтовой конусный дровокол для дачи

Преобразователь частоты – в токарный станок!

Размеры станка для колки полена

Для расположения деталей и комплектующих элементов не существует отдельная схема, отсутствуют ограничения. За основу процесса сборки можно взять габариты, соответствующие росту человека:

1. высота станины — 650 мм;
2. длина стола — 850 мм;
3. ширина столешницы — 450 мм.

Опытные пользователи рекомендуют размещать мотор под столешницей, способной защитить агрегат от щепок и опилок. Для обеспечения техники безопасности все подвижные детали должны быть закрыты кожухом.

Для домашней мастерской также подойдет станок на гидравлическом приводе, колоть древесные кругляки поможет гидравлический насос, приводящий в движение колун. Острая пластина опускается на полено с большой силой, разрывает волокна древесины, отделяя небольшие фрагменты.

Кроме приведенных вариантов, колка дров может осуществляться механическим приспособлением, привести в движение который можно силой одного человека. Управление оборудованием осуществляется рукояткой, прикрепленной к валу редуктора. Механический дровокол можно быстро переоборудовать в электрический агрегат, если использовать ременную передачу, адаптированную под мотоблок.

Originally posted 2018-07-04 07:17:25.

Процесс изготовления топора

Маленький «секрет» колуна, сделанного своими руками, заключается в том, что у него смещен центр тяжести. Колун с «секретом» представляет собой топор, в лезвие которого аккуратно встроена изогнутая деревянная палка. Во время рубки эта палка играет роль рычага и помогает раскалывать поленья, не прилагая особых усилий. Благодаря смещенному центру тяжести сила, которую дровосек вкладывает в удар, увеличивается в несколько раз. Для того чтобы сделать приспособление для колки дров своими руками, понадобится:

• древесина твердых пород для изготовления рукоятки, лучше — берёза;
• сталь для изготовления топорища (лезвия).
• длинная изогнутая палка, которая используется для создания смещенного центра тяжести;
• токарный станок для изготовления деревянных деталей;
• инструмент для заточки лезвия.

Сначала на токарном станке вытачивается рукоятка, длину мастер может регулировать «под себя». Не рекомендуется делать рукоятку слишком короткой, так как работать будет неудобно. Если же рукоять будет чересчур длинной, из-за этого уменьшится сила, вложенная в удар. Идеальный вариант — измерить длину рукоятки у стандартного топора промышленного производства и придерживаться этой длины (с незначительными погрешностями в ту или иную сторону, учитывая физическое телосложение того, кто будет колоть дрова). Если у дровосека длинные руки, рукоять может быть немного короче нормы. И, наоборот, для человека с короткими конечностями лучше немного её удлинить.

Второй этап работы — изготовление, заточка и максимально надёжное крепление лезвия к рукоятке. Далее, у колуна смещается центр тяжести, для этого в лезвие аккуратно встраивается длинная изогнутая палка. После этого самодельный колун готов к использованию.

Фото-галерея интерьерных решений

Популярные модели

Наибольшей популярностью пользуются компактные ручные модели с лезвием. Они безопасны и надёжны в использовании, а также подходят для размещения в помещении.

GREENWEEN GW-DR3-T

Инструмент подходит для колки поленьев большого диаметра. Корпус выполнен из стали и покрыт антикоррозийным веществом. Максимальная длина брёвен для работы составляет 45 см.

Достоинства:

• Безопасность.
• Удобство.

Недостатки:

• Быстрая деформация и затупление лезвия.
• Дорогая замена деталей.

Отзывы

KOLUNDROV «X4»

Дровокол с устойчивой основой в виде плоского кольца и верхним ограничителем подвижности полена. Крестообразные лезвия позволяют разделять полено одним ударом на 4 части. Устройство изготавливается из стали марки ст-3 с восьмислойной защитой от коррозии.

Достоинства:

• Устойчивость.
• Продуманное строение.
• Небольшой вес.

Недостаток:

Значительное ограничение по толщине брёвен.

Отзывы

KOLUNDROV «С полукольцом»

Прибор отличается отсутствием ограничительного кольца, что позволяет раскалывать брёвна разного диаметра. В результате расщепления получается два полена.

Достоинства:

Недостатков не выявлено.

Отзывы

KOLUNDROV «Стандартный»

Стандартная модель дровокола из качественной стали с патиной и антикоррозийным многослойным покрытием.

Достоинства:

• Компактность.
• Простое устройство.
• Возможность колки щепок.

Недостатки:

Не справляется со слишком толстыми брёвнами.

Отзывы

KOLUNDROV «X4 Cross»

Ручное приспособление для колки дров с разрубанием на 4 части. Имеет верхнее кольцо диаметром 20 см, конструкция выполнена из стали с защитным покрытием.

Достоинства:

• Хорошая заточка лезвий.
• Надёжность конструкции.

Недостаток:

Малый диаметр рабочей зоны.

Отзывы

GREENWEEN GW-DR4-T

Прибор для ручной колки дров справляется с поленьями до 45 см в длину, имеет небольшой вес, качественное покрытие.

Достоинства:

• Высокое качество.
• Безопасность.

Недостаток:

Плохая устойчивость при работе на земле.

Отзывы

KOLUNDROV «Эконом»

Простой агрегат для заготовки дров и щепок, не имеет кольца для ограничения материала. Укомплектован 4 отверстиями для фиксации.

Достоинства:

• Удобство применения с кривыми и сучковатыми поленьями.
• Эффективность.

Недостаток:

Слабый упор для поддержки.

Отзывы

Характеристики ручных моделей дровоколов

Модель	Вес, кг	Рабочее положение	Максимальный диаметр брёвен, см	Цена, руб
GREENWEEN GW-DR3-T	4,8	Вертикальное	40	4 178
KOLUNDROV «X4»	6,5	Вертикальное	18	6 169
KOLUNDROV «С полукольцом»	5,2	Вертикальное	40	5 800
KOLUNDROV «Стандартный»	6,6	Вертикальное	18	5 150
KOLUNDROV «X4 Cross»	6	Вертикальное	18	4 730
GREENWEEN GW-DR4-T	5,7	Вертикальное	20	3 988
KOLUNDROV «Эконом»	3,1	Вертикальное	40	4 029

Изготовление дровокола самостоятельно

Стоимость винтового колуна заводского изготовления в зависимости от комплектации от 16 и до сотни тысяч рублей. Основным рабочим органом является конус для дровокола, который можно заказать в токарной мастерской. Чтобы винтовой дровокол своими руками работал, предлагаются чертежи для умельцев.

Изготовить резьбу болгаркой не удастся, так как упорная резьба на «морковке» должна быть выдержана точно. Кроме того при изготовлении конуса токарь должен знать соотношение длины и сечения основания – 2:1, резьба двухзаходная с шагом 5-6 мм, профиль зуба, как у стамески.

В зависимости от размеров детали, она обойдётся до 5000 рублей. Полностью готовый рабочий узел:

• винтовой конус;
• вал с подшипниковым узлом;
• передаточный шкив для ременной передачи.

Весь комплект обойдётся не дороже 6 тысяч, но изготовленный на расчётную нагрузку, узел безопаснее.

Изготовленный станок должен отвечать следующим требованиям:

• мощность двигателя не меньше 2 кВт;
• при больших оборотах шаг резьбы необходимо выдерживать меньше для снижения нагрузки на привод;
• посадка на вал редуктора должна быть плотной, исключить прокручивание;
• конус изготавливается из инструментальной стали;
• остриё винта остро заточено, должно входить в древесину мягко, без усилий;
• высота рабочей платформы — 80 см.

Принципиальная схема устройства выглядит, как показано на схеме.

В помощь умельцу имеется видео, как сделать дровокол конусный своими руками:

Существует и другая схема, не требующая ременной передачи и редуктора. Вал двигателя с низким числом оборотов можно напрямую соединять с винтовым клином. Скорость вала меньше 500 об/мин не опасна для привода винтового дровокола.

Нелишним будет напомнить, что двигатель должен иметь влагозащитный корпус и быть заземлённым. Ремённая передача закрывается защитным кожухом. При подаче чурок на разделочный стол нельзя работать в верхонках. При неловком движении её может намотать на конус вместе с рукой. Станок должен быть оборудован стопором для экстренного торможения.

Как пример народной смекалки можно привести устройство для раскалывания небольшого количества коротких чурок. Конусная насадка сечением 30 мм на тихоходной дрели перфораторе позволит расколоть сухие чурочки. Но здесь есть свои сложности. Дрель стремится сделать разворот за винтом, её следует крепко держать, сопротивляясь, или укрепить инструмент в держаке.

На дачном участке или в частном сельском доме заготовка дров требует выделения времени, приложения усилия и выдержки. Чтобы не рубить дрова топором, многие владельцы недвижимости с печным отоплением покупают высокопроизводительный винтовой дровокол. Машина заводской сборки обладает высокой стоимостью, но некоторые народные умельцы изготавливают приспособление своими руками из подручных деталей.

Комплектующие элементы конструкции

Для небольшого бытового приспособления подойдет мотор 220 В от старой стиральной машины. При недостаточной мощности двигатель можно оснастить редуктором, внимательно изучив чертеж конуса для дровокола, можно применить следующий вариант сборки: на вал двигателя установить шкив небольшого диаметра, сам вал конуса оснастить шкивом большего диаметра. Увеличив разницу диаметров, можно получить дровокол нужной мощности, при этом скорость вращения рабочих органов не должна превышать 500 об/мин.

Следующим этапом является выбор подшипников для вала с учетом нагрузок. Для дровокола небольшой мощности подойдет вал и подшипники с диаметром посадочного места 30 мм.

На рабочий орган станка подшипник устанавливается в индивидуальном корпусе из стали или чугуна, закрепляется болтом. Для подшипников на станине приваривается швеллер, уголок или стальной профиль, саму станину под электроколун своими руками можно изготовить из уголков или стальных труб.

Винтовую резьбу должен нарезать профессиональный токарь, так как обработка материала требует специальной профессиональной подготовки. Сегодня в продаже имеются готовые модели конусов, среди которых потребитель может выбрать деталь под размер бревен.

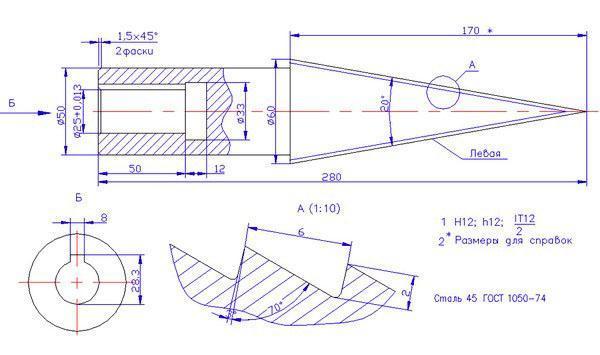

Чертеж конусного дровокола и таблица расчетов диаметра режущего элемента позволяет правильно подобрать шаг и направление резьбы, которая в обязательном порядке должна быть левой. При вкручивании поступательно вращающаяся «морковка» будет врезаться внутрь круглого полена, при этом «разрывая» материал на отдельные фрагменты. При расчете глубины раскола можно получить следующие результаты:

1. если диаметр основания конуса составляет 7,0 см, а размер скоса достигает 1,1, то глубина раскола = 450 мм;
2. при диаметре рабочего узла 8,0 мм и скосе конуса 1,2, глубина раскола = 550 мм;
3. если на вал установлен конус диаметром 10,0 см при скосе сторон 1,5, глубина раскола будет = 750 мм.

Дровокольный станок может оснащаться узлом разной конструкции: с хвостовиком и внутренним отверстием для посадки на вал. Для первого варианта в торце вала сверлится отверстие под хвостовик, для закрепления комплектующего элемента применяется стопорный шуруп.

Отделочные материалы

Принцип действия, преимущества и устройство винтового дровокола

Конус дровокола вращается с помощью электродвигателя. Он входит в полено и, за счет постепенного увеличения диаметра, разрывает его по волокнам. Дрова на винт подаются вручную. Самодельный винтовой дровокол обладает следующими преимуществами:

1. Простота конструкции.
2. Низкая стоимость узлов.
3. Легкая доступность узлов (почти все, кроме конуса, они имеются в быту).
4. Высокая производительность (до 12 м3 дров длиной около 60 см).
5. Простота эксплуатации.

Имеются у этого устройства и недостатки. Во-первых, он плохо разрезает древесину с переплетающимися волокнами. Во-вторых, чурки разделяются на поленья не полностью – приходится заканчивать этот процесс вручную. А для этого требуются определенные усилия.

В-третьих, для изготовления конуса потребуется токарный станок. Хотя, винт можно сделать и самому – на просторах интернета имеется масса информации по этому поводу. Кроме того, эту деталь можно приобрести в готовом виде.

Вал с конусом необходимо установить на прочной, устойчивой платформе. Рекомендуемый диапазон частоты вращения конуса – от 300 до 500 об/мин. В данной схеме электродвигатель обеспечивает вращение винта за счет ременной передачи.

Преимущество этой схемы в том, что здесь можно любые двигатели. А требуемая частота вращения винта достигается за счет ременной или цепной передачи. На вал электродвигателя устанавливается шкив меньшего диаметра, на вал винта – большего.

При большой частоте вращения двигателя, для обеспечения требуемого вращения рабочего органа потребуется большая разница диаметров ведущего и ведомого шкивов. В таком случае используется двухступенчатая передача. То есть, между ведущим и ведомым шкивами устанавливается промежуточный вал.

Для упрощения конструкции агрегата рекомендуется использовать электродвигатель с редуктором. На производительности такое решение никак не скажется.

Существует вариант, при котором электродвигатель соединяется с конусом напрямую. Максимальная частота оборотов двигателя должна в этом случае быть 500 об/мин, минимальная мощность – 3кВт.

Вариант, при котором двигатель расположен под столешницей, более предпочтителен. Длина столешницы в таком случае потребуется меньше. Кроме того, это позволит защитить мотор от щепок. В данной схеме подойдет однофазный электродвигатель, что поможет снизить затраты на изготовление устройства.

Дровокол должен также соответствовать следующим требованиям:

• допустимая мощность электродвигателя – 2-4 кВт;
• наличие кнопки включения и выключения, а также устройства, предназначенного для защитного отключения в случае возникновения внештатных ситуаций;
• вал винта должен находиться на подшипниковых опорах;
• на конусе должна быть упорная резьба;
• высота агрегата должна быть около 800 мм;
• ремни желательно использовать клиновидные, а шкивы – двухручейные;
• заготовки должны подаваться вертикально (если заготовки будут подаваться по-другому, винт может заклинить).

Как правильно колоть дрова

Многие видели в кино или в деревнях, как человек колет дрова. Однако если кому-то, кто никогда сам не брал топор в руки, как это делается, он вряд ли сможет ответить верно.

А между тем, в этом нет ничего сложного:

• Помните, что во время колки дров могут лететь довольно крупные и острые щепки. Поэтому постарайтесь выбрать на участке такое место, где они не будут никому мешать или угрожать чьей-либо безопасности.
• Установите на выбранном месте самый широкий и твёрдый пень, какой только сможете отыскать.

  Знайте, что он обязательно должен превышать по ширине всё, что вы собираетесь порубить на мелкие дрова. Он должен быть высотой чуть ниже Вашего колена, чтобы удар по бревну был достаточно сильным.

• Наденьте перчатки и защитные очки. Кто-то предпочитает обходиться без этого, но разве Вы хотите, чтобы топорище во время замаха внезапно выскользнуло из рук и полетело в спину соседа? Или Вы мечтаете, чтобы какая-нибудь особенно резвая щепа отлетела прямо Вам в глаз и навсегда приобщила к пиратскому сообществу? Нет? В таком случае не стоит пренебрегать мерами безопасности.
• Поставьте колоду, которую предполагается разрубить, и установите её на той стороне пня, которая находится дальше от также. Это делается из соображений безопасности: в случае промаха топор познакомится не Вашим Вы коленом, а с пнём-плахой.
• Возьмите колун в обе руки, крепко сожмите его и замахнитесь, запрокинув его над голову. Затем резко опустите колун остриём на сруб колоды.

Готово! Теперь смело можете хвастаться, что умеете колоть дрова.

Главные требования к электроколуну

Самодельный электроколун обязан быть очень надежным, безопасным в работе и иметь высокую производительность. Именно поэтому при выборе вида устройства и его сборке необходимо следовать правилам по соблюдению требований к аппаратам данного типа.

Основные требования к дровокольным аппаратам такие:

• максимальная мощность электрического двигателя не должна превышать 4 кВт;
• чтобы уменьшить число оборотов, стоит использовать ременную передачу или редуктор;
• максимальная частота вращения вала дровокола не должна превышать 500 оборотов в минуту;
• устройство необходимо оснастить удобной кнопкой управления, надежным дифференциальным автоматом и магнитным пускателем;
• рабочий вал конуса закрепляется при помощи подшипников;
• конус аппарата нужно оснастить специальной упорной резьбой;
• при использовании ременной передачи стоит применять клиновидные ремни и двухручейные шкивы;
• подачу чурок нужно осуществлять в вертикальном положении, в противном случае винт может заклинить и повредить станок.

НОВОГОДНИЙ ВЫПУСК HOUSECHIEF

Чем привлекательны устройства для колки дров с ножным приводом

Механизмы для колки дров с ножным приводом оптимально подойдут для домашней, сезонной заготовки древесины. Они могут легко расколоть чурки среднего диаметра и освободить вашу спину от сверхнагрузок.

Если говорить о механических моделях дровоколов, то ими практически невозможно нанести увечья. Такой инструмент интуитивно прост в использовании и подходит даже для пожилых людей, по сути, с ним справится даже подросток.

Ножные пружинные колуны легко справятся с поленьями, диаметр которых составляет 20 — 25 см

Прибор легко складывается, не занимает много места, подходит для использования на даче или в частном доме. При необходимости его можно просто убрать в сарай.

Пошаговая инструкция по сборке

После составления чертежа будущей конструкции и подготовки необходимых узлов и материалов, можно приступать к сборке механического колуна. Лучше всего воспользоваться готовой инструкцией и выполнять работу в чётком соответствии с планом.

1. При помощи угловой шлифмашины раскраивают металлические уголки и профильные трубы на отрезки, необходимые для изготовления станины.

2. Из металлического листа толщиной 4 – 5 мм вырезают прямоугольное перекрытие крышки стола и нижнюю полку.

3. Используя сварочный аппарат, соединяют детали верхней и нижней рамы, после чего к ним приваривают ножки.

4. В мобильной версии к станине приваривают оси, на которые устанавливают колёса.

5. Монтируют столешницу и полку.
6. Собирают опорную раму электродвигателя и крепят её к станине.
7. Монтируют электродвигатель, устанавливают на его валу ведущий шкив.

8. Собирают узел рабочего вала конуса, для чего подшипники запрессовывают в корпуса. После этого монтируют вал и устанавливают шкивы. Узел в сборе крепят к станине болтами с гайками, предварительно просверлив отверстия в столешнице. После сборки главный вал должен легко вращаться. Шкивы можно устанавливать на шпоночное соединение или крепить боковыми винтами, предварительно сделав на валу углубления.

9. Устанавливают ремни и проверяют прямолинейность их траектории. При необходимости вал с опорами сдвигают, просверлив по паре дополнительных отверстий. При вращении не должно быть радиальных и осевых биений, иначе ремни будут постоянно слетать и быстро изнашиваться.

10. Посредством шпоночного соединения на ведущий вал устанавливают винтовой конус, после чего крепят его винтами. Во время работы конус может застрять в древесине так, что извлечь его можно будет только обратным вращением. Поскольку реверс в данной конструкции организовать проблематично, то придётся проворачивать клин при помощи газового ключа. Избежать его проскальзывания можно, сделав лыски на выступающей части вала.

11. Устанавливают рассекатель.

12. Выполняют электрические подключения — монтируют магнитный пускатель, УЗО, проводку.

13. Запускают станок и проверяют его в действии.

После проведения испытаний все части дровокола очищают от ржавчины, обрабатывают преобразователем ржавчины, грунтуют и красят.

Как работать садовым рыхлителем?

Винтовой колун — что это такое?

Простая конструкция конусного дровокола очень эффективна, если требуется переколоть несколько кубометров дров

Колоть дрова, не прилагая при этом больших усилий, можно с помощью винтового колуна. Чтобы понять, как работает это приспособление, достаточно вспомнить, как в процессе неудачного ввинчивания шурупа в деревянную рейку или планку эти предметы раскалывались в месте физического воздействия. Бороться с этим явлением просто — достаточно предварительно засверлить отверстие под саморез, и он пойдёт как по маслу. Принцип раскалывания древесины при вкручивании винта был использован домашними мастерами в рассматриваемой конструкции. Вот только простой шуруп раздвигает волокна недостаточно, поэтому его модифицировали, намного увеличив конусность и уменьшив соотношение глубины резьбы к диаметру инструмента. В результате получили винт, который представляет собой симбиоз клина и самореза. Приспособление легко вворачивается в древесину благодаря резьбовой части и разрывает её по волокнам за счёт многократного увеличения диаметра инструмента.

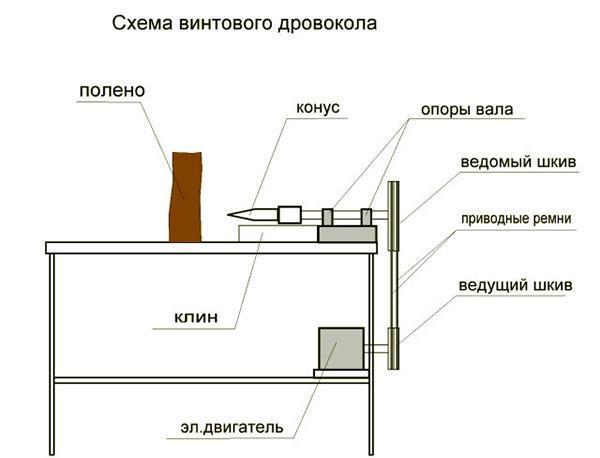

Схема винтового дровокола

В зависимости от конструкции привода существует несколько разновидностей винтовых дровоколов. В одних винт насажен непосредственно на вал электрического двигателя. Требования к силовому агрегату в этом случае выдвигаются довольно жёсткие — электромотор должен быть низкооборотным (не более 500 об/мин), и достаточно мощным (не менее 3 кВт).

Схема, при которой конус устанавливают прямо на вал электродвигателя, подходит только для тихоходных силовых установок

В других схемах винтовых колунов используются электродвигатели любого типа, а снижение оборотов вращения достигается за счёт применения механических редукторов, ремённых и цепных передач. При этом на вал силового агрегата устанавливают шкив (звёздочку) малого диаметра, а на вал дровокольного конуса — большого. Соотношения их размеров подбирают так, чтобы понизить частоту вращения электродвигателя до приемлемых 300 – 500 об/мин. Иногда при использовании высокооборотных моторов достичь этого без существенного увеличения диаметра ведомой звёздочки (шкива) невозможно. В таком случае устанавливают промежуточный вал и двойную (ступенчатую) передачу.

Максимально упростить конструкцию механического колуна при сохранении высокой производительности можно, установив электродвигатель с редуктором

Все детали конструкции монтируют на прочной станине, которую для удобства работы оснащают откидным столиком.

К достоинствам конусных дровоколов можно отнести:

• простоту конструкции;
• возможность изготовления в домашних условиях (практически все комплектующие, кроме конуса, можно найти на собственном подворье);
• высокую производительность оборудования;
• низкую стоимость установки;
• эксплуатация агрегата не требует квалификации оператора.

К сожалению, простая и надёжная конструкция винтовых колунов не лишена недостатков. Огромным минусом конусного дровокола является то, что древесина с переплетающимися волокнами — непреодолимое препятствие для его буравчика, поэтому прикорневые и особо сучковатые чурбаки придётся разделывать другим способом. Второй недостаток заключается в неполном разделении чурок на поленья. Нередко заканчивать разделку большого чурбака на две отдельные части приходится вручную, а это не каждому под силу. Ещё хотелось бы отметить невозможность изготовления конуса дровокола без применения токарного станка. Конечно, занести это в минусы можно лишь частично, поскольку в сети есть множество предложений как по изготовлению, так и по продаже винтов любого размера.

Характеристики

Любой механизм, который предназначен для заготовки древесного топлива, должен непременно соответствовать техническим требованиям, причем это касается дровоколов любого типа: гидравлических, а также механических и конусных.

Остановимся подробнее на основных технико-эксплуатационных характеристиках последнего:

• оптимальная рабочая длина (расстояние между клином и поршневой частью) – 50-55 см;
• мощность расщепа, требуемая для бесперебойного раскалывания деревянной заготовки – на уровне 5-8 т;
• скорость вращения, необходимая для приложения силы к древесным волокнам – как минимум 400 об/мин, но не свыше 600;
• движение поршня – еще один параметр скорости – соответствует 4 м/сек в прямом ходу и 7,5 м/сек в обратном направлении;
• мощность мотора – 3.4 кВт.

Стоимость винтового дровокола начинается от 20000 и достигает 130000 р., при этом последняя установка способна расколоть заготовку в 40 см буквально за пару секунд.

Техника безопасности при колке дров

Стоит придерживаться следующих рекомендаций:

Работать нужно только в закрытой обуви, чтобы отскочивший кусок полена не травмировал ногу.
К конусному механизму бревна надо подавать вертикально.
Колку дров следует проводить вдали от домов, людей, животных, зон отдыха, чтобы не нанести вред усадьбе, окружающим.
Позиция кольщика должна быть устойчивой, ноги на ширине плеч.
При работе с винтовым дровоколом перчатки не используются. Вращающийся винт может зацепить перчатку и вместе с ней затянуть руку

Это же касается и свисающих частей одежды.

В самодельном винтовом агрегате важно предусмотреть аварийную остановку. Для этого его оснащают педалью или аварийной кнопкой

Причем просто отключить его от сети недостаточно, ведь вал и дальше какое-то время будет продолжать крутится. Нужен специальный электромагнитный тормоз в замкнутом состоянии.

Выбирая изделие для колки дров на дачу, предпочтение стоит отдать механическим видам или гидравлическим, работающим на бензине. Обойдутся они недорого, а производительность получится высокой. Альтернатива ‒ сделать один из этих видов самому.

Инструкция по изготовлению колунов самостоятельно

Как и говорилось выше, создание самодельных дровоколов в домашней мастерской позволяет сэкономить заметную сумму.

Реечный дровокол

Реечный дровокол

Для этой простой модели потребуются качественная рейка из высокопрочной стали. Ее можно подобрать вместе с шестерней от механизма подачи какого-либо крупного станка.

Очень важно правильно построить чертеж. По нему можно и точно раскроить заготовки, и без ошибок собрать их.
Раму агрегата следует сварить из уголка или профильного проката.
Качество швов будет определять надежность и безопасность всего устройства.
Дровокол нужно либо закрепить к фундаменту на анкерных болтах, либо предусмотреть широко выставляемые упоры.
Скорость подачи подбирают опытным путем. Слишком большая приведет к перегреву двигателя и далекому разлету щепок.

Слишком большая приведет к перегреву двигателя и далекому разлету щепок.

Органы управления нужно разместить так, чтобы можно было быстро выключить.

Пружинный

Устройство не обладает большой производительностью, но существенно облегчает труд.

Пружинный колун

Рама дровокола с вертикальной загрузкой полена сваривается из металлического профиля.

На стойке шарнирно закреплен рычаг длиной до полутора метров, он подпружинен витой пружиной. В середине пружины приварена направляющая, не дающая ей смещаться. На другом конце рычага приварено лезвие от ручного колуна. Сверху оно утяжелено грузом в 10-20 кг. Рычаг продолжается обрезиненной рукояткой. Сила сжатия пружины подбирается так, чтобы она уравновешивала рычаг в горизонтальном положении.

Человек поднимает рычаг вверх и с силой направляет его вниз. сила инерции груза раскалывает подставленный чурбан. Пружина гасит излишнюю энергию.

Гидравлический

Гидравлический дровокол

Рама и лезвие у данной системы такое же, как и у реечной модели. В движение толкатель приводится гидроцилиндром с рабочим ходом 10-20 см и усилием 5-8 тонн. К нему потребуется:

• масляный бак;
• гидронасос с электроприводом;
• блок управления гидравликой;
• соединительные шланги.

Если гидравлическая система развивает достаточную мощность, к основному вертикальному лезвию можно приварить две дополнительные перпендикулярные лопасти. Тогда полено будет раскалываться за один проход на четыре части.

Настройка датчика движения для освещения

В продаже имеется несколько разновидностей датчиков в зависимости от функциональных возможностей. Из них можно выделить:

• Простые. Используются только для коммутации цепи питания светильника в постоянно темных помещениях, реагирующие на перемещение в контролируемой зоне.
• Универсальные. Предусмотрена регулировка времени работы после автоматического включения (TIME), порога чувствительности в инфракрасных датчиках (SENS) и момента включения при определенном уровне освещенности (LUX). Настройка датчика движения для освещения может быть осуществлена в пределах от 10 секунд до 7 минут, что обычно требуется на лестничных площадках. Схема подсветки лестницы с датчиком движения в таком случае ничем не отличается от приведенных выше.

Регулируемый сенсор позволяет обеспечить лучшую экономию электрической энергии и обеспечить наиболее комфортные условия для передвижения по помещению в зависимости от уровня освещенности.

Какие бывают дровоколы

Все дровоколы делятся на два типа:

• вертикальные,
• горизонтальные.

Разумеется, оба предназначены для того, чтобы колоть дрова. Горизонтальные дровоколы имеют горизонтальную станину, на которую кладется бревно. Есть два варианта: либо колун двигается в сторону бревна, или же наоборот – бревно направляется на ножи.

Станина находится не высоко над землей. Это значит, что не нужно прикладывать серьезных усилий, чтобы поднимать на высоту заготовку. Оператор сам может под свой рост отрегулировать высоту станка. Для безопасности нож всегда находится в противоположной стороне от работника.

Вертикальные дровоколы имеют станину, которая установлена вертикально. Бревно фиксируется, а колун движется вниз на бревно. Тут нужно сказать, что коэффициент полезного действия данных станков намного выше. Единственный недостаток – это аварийные ситуации при работе с кривыми бревнами. Встречаются колуны, которые выполнены из закаленной стали. Они режут бревно пополам или же на четыре части.

Работа вертикального дровокола: видео колки дров

https://youtube.com/watch?v=Ufxx0WLTRcE

Для каждого дровокола характерны размеры и параметры. Так, можно устанавливать только определенного размера и длины бревна. Бытовые дровоколы позволяют колоть бревна не более 50 сантиметров в длине. Но промышленные устройства вертикального типа запросто могут расколоть бревно до 140 сантиметров в длине. Такая же ситуация складывается и с шириной. Домашние дровоколы работают с 30-сантиметровыми чурками, а промышленные – до 70 сантиметров. При этом отметим, что вертикальные дровоколы имеют в два раза выше производительность.

Для заготовки используется разная древесина. Следовательно, приходится прикладывать различные усилия дровоколам. Для того чтобы колоть мягкие породы деревьев достаточно усилия пресса в пять тонн. Станки с горизонтальным расположением станины справляются с такой работой. Если предстоит колоть плотные породы деревьев, то необходимо брать усилие до девяти тонн

При этом обращаем внимание на материал, из которого сделан колун

В зависимости от того, сколько дров придется наколоть, используется тот или иной вид устройства. Если вам нужно заготовить дрова для камина, печки или бани, то достаточно и дровокола с горизонтальной станиной. Достаточно будет двигателя на 2,5 киловатта, усилия – 5 тонн.
Для работы на предприятиях используются дровоколы вертикального типа. Там предстоит им работать по несколько часов. При этом перерабатывается большое количество дров. Усилие составляет до 25 тонн.

Дровокол электрический AL-KO KHS: горизонтальная подача

https://youtube.com/watch?v=c__bkGWPN-I

Для того чтобы использовать дровоколы в домашних условиях или на даче своими руками, необходимо покупать оборудование с горизонтальной станиной и усилием до пяти тонн. При этом их можно будет подключать к обычной электрической сети. В любом случае необходимо проконсультироваться у специалистов по поводу выбранной техники.
