О чем говорят СНиПы

Устройство дымопроводов для газовых котлов регулируется СНиП 2.04.05-91, а также ДБН В.2.5-20-2001

1. Один котел – один дымоход. Запрещено совмещение, установка тройников и т.д.
2. Продукты сгорания необходимо периодически вычищать, для этого оборудуются карманы с глубиной в 250 мм.
3. Высота трубы не менее 5 метров.
4. Возвышение труб над кровлей должно быть устроено с учетом .
5. Диаметр дымоотводной трубы должен быть не меньше диаметра выхода трубы самого котла.
6. Проверка и чистка системы осуществляется ежегодно перед отопительным сезоном.

При соблюдении всех требований во время монтажных работ, можете быть уверены в том, что вопросов у специалистов газовой службы к вам не будет. Холодными зимними вечерами ваша семья будет в тепле и безопасности.

О том, как правильно выбрать и смонтировать дымоход смотрите видео:

https://youtube.com/watch?v=yKKaZneQDa0

Частые ошибки и проблемы при установке

Неправильное устройство дымоотводящих систем влечет за собой тяжелые последствия.

Самые опасные ошибки:

• Использование пористых материалов;
• Прокладка дымохода через жилые комнаты;
• Неправильно установленные дефлекторы;
• Прокладка труб в помещениях без вентиляции;
• Вывод отработанных газов в вентиляцию;
• Плохая защита конструкции перекрытий и кровли от соприкосновения с горячими трубами;
• Использование одного дымохода для нескольких котлов (допускается 2, но при соблюдении расстояния между врезками обоих котлов не менее 50см);
• Неправильный подбор сечения канала.

Неоклассика

Уклон трубы

Горизонтальные дымоходы могут монтироваться как с уклоном к земле, так и в сторону котла. В первом случае конденсат под действием силы тяжести будет отводиться наружу за пределы малоэтажного здания и уходить в почву. Таким образом дымоходы обычно устанавливают в южных регионах страны.

В северных районах России производить монтаж труб подобным образом нельзя. В зимнее время года стекающий конденсат может образовывать на конце дымохода наледь. При этом из-за льда к нагревательному агрегату прекратит поступать воздух, что рано или поздно приведет к его поломке.

В средней полосе и на севере страны коаксиальные дымоходы устанавливают все же с уклоном к котлу. В этом случае возникает необходимость использования конденсатосборника. Без него влага начнет стекать непосредственно в котел, что, конечно же, негативным образом скажется на его работе и сроке службы.

В любом случае, куда бы не был направлена труба — к земле или к котлу — ее уклон, согласно нормативам, должен быть равен минимум 3°.

Требования к дымоходам для газовых котлов

Дымоход для котла должен соответствовать определенным характеристикам и нормам, в противном случае, скорей всего возникнут проблемы в последующем при использовании. Для примера, приведем основные правила для дымохода:

Уклон, который разрешается допускать, ни в коем случае, не должен превышать 30 градусов, не зависимо от расположения.
Длина для боковых «отростков», не должна превышать допустимые значения, а именно 100 см.
Запрещается намерено или произвольно изготавливать выступы, уступы в канале.
Сечение расположенные поперек, запрещаются из-за нарушения системы отвода и пропуска тяги.
Количество «тройников» не более трех.
Допускается делать закругления, но, помните, что их радиус не должен быть ниже самого диаметра дымоходов.
В поворотах лучше заранее предусмотреть установку специальных «контейнеров» для сбора конденсата, а также лючков для профилактики.
В том случае, если для дымохода предпочли использовать канал не круглой формы, а скажем овальной или даже вытянутой прямоугольной, тогда ширина одной из сторон, не должна превышать ширину другой стороны в два раза.
В самом низу канала обустраивается «капельник» и сборник влаги.
Запрещены даже минимальные прогибы системы.
Учитывайте тот факт, что при монтаже нескольких отрезков, они должны вставляться друг в друга не менее чем на 0,5 целых от исходного диаметра.
Запрещены любые зазоры между.
Обращайте внимание, что в местах, где требуется установить перекрытие или в стенах, запрещается пропускать не цельные отрезки. Соединение делается либо до, либо после прохода.
Соединение обязательно должно быть плотным, используйте дополнительно специальные средства.
Запомните еще один важный фактор, наклон дымохода по направлению к источнику тепла не может быть более 0,01 градуса.
Не забывайте, что внутренние стенки должны быть максимально гладкими

Даже небольшие шероховатости создают препятствие для прохода копоти, которая впоследствии там скапливается.
Учитывайте два правила: длина горизонтального участка для строений, которые еще на этапе возведения, должна быть не более 300 см., для домов уже построенных не более 600 см.
Также запомните, что расстояние между трубой и материалом отделки, перекрытия, если оно горючие не должно быть более 250 мм. или 50 мм. если материал огнестойкий.
В местах, где дымоотводящий канал требуется провести через перекрытие, делается качественная теплоизоляция.

Нормы по высоте

Требования к дымоходу при установке газового котла

Как видим, требования к каналам дымоходов для газовых котлов достаточно серьезные и ими пренебрегать не стоит. Кроме перечисленных пунктов, есть еще особенные нормы по устройству касающиеся высоты. Итак:

1. Если расстояние от выведенной трубы на крышу до конька более 300 см., значит, вы соблюли нормативные значения. Такое расположение допускается без увеличения высоты дымохода.
2. На едином уровне с коньком нужно устанавливать трубы, которые находятся на удалении более чем 150 см.
3. Если расстояние менее 150 см. вздымается на высоту до 50 см. от конька.

Кроме того, помните правило, если у крыши общая кровля и плоская, оголовок поднимается минимум на 50 см.

Штакетник для школ, детских садов и палисадников

Правила установки дымохода для газовой колонки

Залогом безопасной работы газового водонагревателя является правильная вытяжная система. Для колонки используют дымоходы, которые выводят продукты сгорания в дымоотводный канал или непосредственно в атмосферу. Для вывода отработанных газов используют такие виды труб:

• гофрированная труба — легко монтируется, гибкость материала позволяет вытягивать его до 2-3 м в длину, а также удлинять путем соединения нескольких отрезков гофры;
• труба из алюминия — проста в монтаже, устойчива к воздействию конденсата, нуждается в дополнительной теплоизоляции;
• коаксиальные дымоходы — цена таких систем может быть уменьшена за счет возможности вывода трубы через стену. Это сокращает расход материала и затраты на монтаж. Главное преимущество такого дымохода в том, что в процессе работы всего оборудования не участвует воздух из помещения.

Рекомендации для установки газовой колонки

Основные требования к монтажу дымоотводных труб для газовых колонок:

• эксплуатация приборов запрещена без надежно зафиксированного в нем дымохода;
• тяга внутри системы дымоотвода должна быть постоянной;
• материал труб должен быть негорюч, устойчив к коррозии, действию конденсата и высоких температур;
• наружный участок дымоотвода должен иметь вертикальное расположение;
• конструкция должна быть герметична, чтобы избежать попадания угарного газа в помещение;
• вытяжная труба должна быть смонтирована в открытом месте для быстрого устранения неисправностей, если понадобится;
• дымоотводная труба должна располагаться выше уровня кровли как минимум на 0,5 м;
• категорически запрещено использовать для отвода продуктов горения вентиляционные системы, пространство между этажами, чердаки.

КАЧЕСТВЕННО

Особенности монтажа

Существует ряд жестких требований, выполнение которых при устройстве системы дымоудаления, необходимо. К ним относят расположение дымовой трубы в помещении относительно внутренних конструкций. Сведем данные в таблицу:

Таблица 1. Расстояния для прокладки дымовых каналов газовых котлов через наружную стену дома (без создания вертикального канала)

Место установки отвода	Наименьшие расстояния, м
до котла с естественной тягой	до котла с вентилятором
Мощность оборудования	Мощность оборудования
до 7,5 кВт	7,5–30 кВт	до 12 кВт	12–30 кВт
Под вентиляцион­ным отверстием	2,5	2,5	2,5	2,5
Рядом с вентиляционным отвер­стием	0,6	1,5	0,3	0,6
Под окном	0,25	—	—	—
Рядом с окном	0,25	0,5	0,25	0,5
Над окном или вентиляционным отверсти­ем	0,25	0,25	0,25	0,25
Над уровнем земли	0,5	2,2	2,2	2,2
Под частями здания, выступаю­щими больше 0,4 м	2,0	3,0	1,5	3,0
Под частями здания, выступаю­щими меньше 0,4 м	0,3	1,5	0,3	0,3
Под другим отводом	2,5	2,5	2,5	2,5
Рядом с другим отводом	1,5	1,5

Отличительной особенностью котлов, работающих на газу, является высокий КПД. Поэтому температура исходящих газов невысока, быстро образуется конденсат, и монтировать систему нужно с учетом снижения вредного воздействия конденсата на стенки трубы.

Все стыки должны быть строго герметичны.

Монтаж: рекомендации и схемы

Советы специалистов

В заключении – несколько советов от специалистов.

Как правильно утеплить трубу дымохода газового котла?

Под воздействием наружного воздуха труба охлаждается и снижается температура исходящих газов, как следствие –уменьшается тяга. Этих проблем можно избежать, утеплив трубу дымохода.

Утепление дымоотводов производится разными способами:

Кирпичные дымоходы защищаются нанесением слоя штукатурки, либо (если чердак не утеплён), каменной или базальтовой ватой

Для обеспечения сохранности утеплителя его укрывают сверху фольгой.
Металлические дымоходы так же можно изолировать негорючими утеплителями.
Керамические дымовыводящие системы утепляются керамзитовыми блоками и минеральной ватой.
Асбестовые трубы нужно утеплять с особой осторожностью. При перегреве этот материал взрывается.

Целесообразность использования кирпичного дымохода для газового котла

Учитывая преимущества и недостатки кирпичных дымоходов, возможно сделать выводы относительно применения их в комплексе с газовыми котлами. К их преимуществам относят:

• вероятность использования уже существующего дымоотводного канала, что снижает расходы на дымоход;
• возможность эксплуатации совместно с газовым оборудованием, имеющим открытую камеру сгорания;
• приемлемая стоимость материалов для возведения и отделки сооружения.

Долговечность кирпичных каналов наблюдается лишь при использовании их для каминов или печей. В случае применения их для газовых котлов, из-за низкой температуры продуктов горения, на стенках канала будет образовываться конденсат, а жесткие условия эксплуатации в агрессивной среде приведут к постепенному разрушению кирпичной кладки и ухудшению рабочих показателей.

Кроме того, требования к таким дымоходам более жесткие:

безупречная кладка — если навыков недостаточно, необходимо будет пригласить для работы квалифицированного каменщика, что обойдется в круглую сумму. Цены за работу: кладка дымохода из кирпича черновая от 6000 руб за 1 м³, облицовочная кладка — 2500 руб. за 1 м²;

Схемы подключения газового котла к кирпичному дымоходу.

• невозможность выполнить сложную конфигурацию канала (если требуется обойти, к примеру, балку в перекрытии);
• использование старого канала должно проводиться с применением гильзования;
• необходимость теплоизоляции.

К недостаткам такой системы относят и снижение тяги на время прогревания кирпича. Таким образом, правильным дымоходом для газового котла будет кирпичный канал совместно с вкладышем из стали или керамики. На фото дымоходов из кирпича видно, что вкладыши оборудуются в процессе кладки канала. При этом необходимо оставлять зазор между трубой вкладыша и кирпичной поверхностью. Это необходимо для того, чтобы труба могла перемещаться внутри канала.

Порядок устройства дымохода газового котла в частном доме

В зависимости от того на каком этапе планируется установка дымохода для газового котла, система отвода может быть внутренней или наружной (выносной). В строящихся коттеджах, где предусмотрено использование газовых котлов, применяют внутренние дымоходы, размещение которых учтено проектом. В домах старой постройки при переходе на отопление посредством газового котла, дымоход выводят наружу.

Сравнить слабые и сильные стороны наружных и выносных дымоходов можно ознакомившись с таблицей:

Тип дымохода
Выносной	Внутренний
Требуется полная теплоизоляция дымоотвода	Теплоизоляция необходима только на участке, который выходит наружу
При соблюдении норм гарантирована безопасная эксплуатация	Не исключена возможность проникновения продуктов сгорания в помещение, высокая пожароопасность
Устройство дымохода выполняется из однотипных элементов и отличается простотой исполнения	Отличается сложным монтажом, так как существует необходимость в большом количестве комплектующих и составных элементов дымоотвода
Доступность в проведении любого рода ремонтных работ и технического обслуживания	Затруднительность в проведении обслуживания и ремонта дымохода

Выполнение монтажа дымохода газового котла внутреннего типа сопряжено с возведением фундамента и защитного канала из кирпича. Тогда будет обеспечена безопасность эксплуатации. Такие системы более эффективны и образование в них конденсата минимальное. В некоторых случаях дымоходы могут быть пристроены к стене дома, за которой установлен котел.

Устройство выносного дымохода требует качественного крепления и обязательного максимального утепления, так как конденсат в таких сооружениях образуется в большем количестве.

Основные этапы установки дымохода для газового котла внутреннего исполнения:

• разметка мест под устройство отверстий в перекрытии и кровле дома;
• устройство проема под дымоход;
• соединение патрубка котла с газоходом;

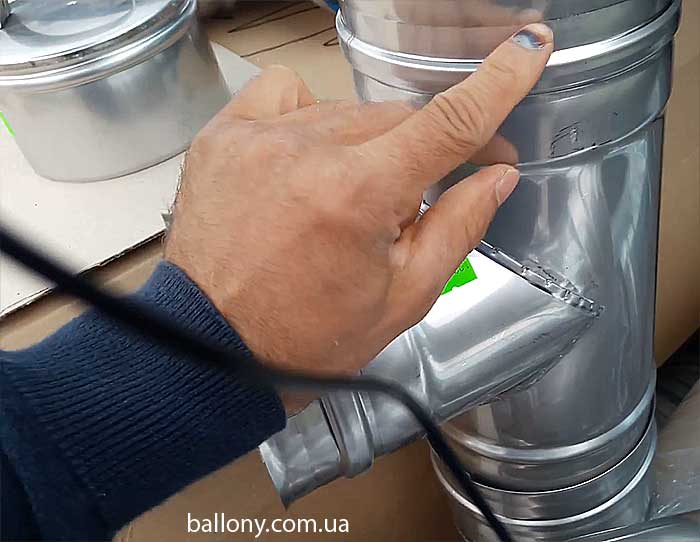

• установка ревизии, тройника;

Основные виды сборки двустенных вертикальных дымоходов. Их устройство: 1 — оголовок; 2 — сэндвич-труба; 3 — проход кровли стальной; 4 — декоративный потолочно-проходной узел; 5 — старт-сэндвич; 6 — труба модульная; 7 — шибер поворотный; 8 — котел с вертикальным дымоходом; 9 — адаптер; 10 — тройник 90 градусов модульный; 11 — монтажная площадка; 12 — опора напольная под монтажную площадку; 13 — шибер-задвижка; 14 — отвод 90 градусов модульный; 15 — проход стеновой; 16 — кронштейн стеновой; 17 — сэндвич-тройник 90 градусов; 18 — заглушка с конденсатоотводом; 19 — опора стеновая под монтажную площадку; 20 — проход кровельный Мастер Flash; 21 — кронштейн телескопический; 22 — отвод 135 градусов модульный; 23 — труба 0,25 м (1,0 мм); 24 — короб из минерита (базальтовый картон 10 мм); 25 — фланец

• наращивание трубы дымохода;
• усиление стыков хомутами;
• крепление конструкции кронштейнами;
• теплоизоляция наружной части.

Общие критерии

Совокупные требования к дымоходным трубам для газовых котлов таковы:

1. Участки конструкции должны иметь уклон не более 30 градусов.
2. Предельная длина любого ответвления в сторону – 1 м.
3. Отсутствие уступов и поперечных сечений.
4. Предельное число колен – 3.
5. Разрешённый радиус закруглённой части не уступает диаметру задействованной трубы для устранения дыма.
6. Наличие ревизионного люка на поворотах. Через него сбрасывается конденсат, и очищается система.
7. Если форма дымохода прямоугольная, то одна его сторона должна по ширине вдвое превосходить вторую сторону, т.е не допускается вытянутая конфигурация изделия.
8. Обустройство капельника и ревизии в нижней части трубы.
9. Исключены любые прогибы составляющих конструкции.
10. Если дымоотвод увеличивается, одно конструкционное звено нанизывается на второе хотя бы на половину диаметра трубы.
11. Отсутствие зазоров между компонентами конструкции.
12. Не допускаются стыки в тех местах, где труба проходит перегородки и перекрытия. Здесь должна быть мощная теплоизоляция.
13. Все составляющие системы соединяются очень плотно.
14. Минимальной возможный наклон трубы по отношению к котлу составляет 0,01 градуса.
15. Отсутствие неровностей и шероховатостей на внутренних стенках трубы.
16. Горизонтальные элементы дымохода должны иметь общую длину не более 3 м для возводящихся строений и 6 м для построенных домов.
17. Минимальная дистанция, отделяющая трубу от поверхностей из легко загорающихся материалов, составляет 25 см, из невоспламеняющихся – 5 см.

Отдельным вопросом является высота установки дымовой трубы по отношению к коньковому элементу кровли. Здесь есть такие варианты:

1. При наличии горизонтального отдаления от конька более 3 м труба ставится выше абстрактной линии, проложенной вниз от него к горизонту под уклоном в 10 градусов.
2. При нахождении дымохода в 1,5 – 3 м от конька, труба располагается на одном уровне с ним (коньком).
3. При показателях горизонтального отдаления не более 1,5 м, трубу необходимо ставить минимум в 50 см от конька.

Дымоотвод должен превосходить прилегающую зону крыши минимум на полметра. При наличии плоской кровли этот параметр развивается до 2 м.

Советы специалистов

В заключении – несколько советов от специалистов.

Как правильно утеплить трубу дымохода газового котла?

Под воздействием наружного воздуха труба охлаждается и снижается температура исходящих газов, как следствие –уменьшается тяга. Этих проблем можно избежать, утеплив трубу дымохода.

Утепление дымоотводов производится разными способами:

Кирпичные дымоходы защищаются нанесением слоя штукатурки, либо (если чердак не утеплён), каменной или базальтовой ватой

Для обеспечения сохранности утеплителя его укрывают сверху фольгой.
Металлические дымоходы так же можно изолировать негорючими утеплителями.
Керамические дымовыводящие системы утепляются керамзитовыми блоками и минеральной ватой.
Асбестовые трубы нужно утеплять с особой осторожностью. При перегреве этот материал взрывается.

Простой урок

Из чего он состоит?

Коаксиальный дымоход – это «труба в трубе». При соединении элементов дымохода применяется технология лазерной сварки, а  трубы изготовлены методом бесшовной экструзии. Внутренняя труба выводит  выхлопные газы, а труба большего размера служит средством для притока воздуха в камеру сгорания котла. За счет движения воздушных потоков разной температуры создается необходимая тяга.

Две трубы никаким образом не соприкасаются друг с другом благодаря наличию специальных перемычек. В комплекте дымохода уже имеется все необходимое для его подключения к котлу. Конструкция дымохода, таким образом, состоит из двух труб разного сечения, коаксильного колена, настенной декоративной накладки, соединительного хомута, адаптера, а также фланца.

С помощью адаптера котел подсоединяется к трубам дымохода. Функцию переходника выполняет колено. Хомуты скрепляют элементы дымохода для создания большей прочности. Дополнительными элементами являются фланец для настенной прокладки труб, декорирующая накладка, а также гофрированная труба, которая обеспечивает более удобный монтаж.

Понос у кроликов: причины диареи, что делать и чем лечить

Виды современных дымоходов

На данный момент в частных домах применяется 3 разновидности дымовых каналов под естественную тягу:

• кирпичные со вставкой из нержавейки;
• керамические;
• двустенные утепленные трубы типа сэндвич, изображенные на схеме.

Мы не включили в перечень недорогие асбестовые трубы, поскольку их сложно отнести к современным. Кстати сказать, СНиП допускает их установку лишь в одноэтажных зданиях, причем утепление наружной части обязательно. Учитывая вес асбестоцемента и неудобство монтажа, экономия выйдет призрачной. Проще изготовить сэндвич своими руками, обернув нержавейку базальтовым волокном и кожухом из оцинкованной кровельной стали.

Дымовые трубы из чистого кирпича тоже уходят в прошлое. Если вы хотите сделать надежный и долговечный дымоход внутри кирпичной стены, то лучше воспользуйтесь одним из двух вариантов:

1. Вставить внутрь кирпичной шахты нержавеющую трубу с толщиной стенки не менее 1 мм.
2. В процессе постройки заложить в стену специальные блоки с утепленными базальтовым волокном керамическими втулками.

Вариант с металлической вставкой дешевле комплекта керамики, но проигрывает в надежности. Опять же, гораздо проще купить и смонтировать модульный сэндвич, чем возводить кирпичную кладку и вставлять туда гильзу. Процесс сборки газохода из двустенных труб рассмотрен в этом руководстве. Есть и другая трудность: сечение шахты, привязанное к размеру кирпичей, не всегда совпадает с наружным диаметром патрубка на котле. Уменьшать проем нельзя, только увеличивать, что не всегда возможно.

Керамические дымоходные элементы

Нержавеющий стальной дымоход: одностенный и сэндвич

Дымоход для газового котла из нержавеющей стали может стать довольно эффективным решением, однако требования к качеству стали предъявляются высокие.

Благодаря конструктивным возможностям современных котлов, дымовые газы имеют не высокую температуру на выходе, поэтому без образования конденсата не обойтись. Если тяга достаточно хорошая, часть влаги уходит в атмосферу. При качественном утеплении дымовой трубы другая часть испаряется. Поэтому конденсатосборник не всегда наполнен жидкостью. Однако конденсат образуется всегда и постепенно разъедает трубу. Повышенной устойчивостью к едким веществам обладает пищевая нержавеющая сталь. Она довольно дорогостоящая, зато весьма долговечная.

Чтобы уменьшить количество конденсата, дымоход нужно утеплить. Этой цели можно добиться с помощью сэндвич трубы.

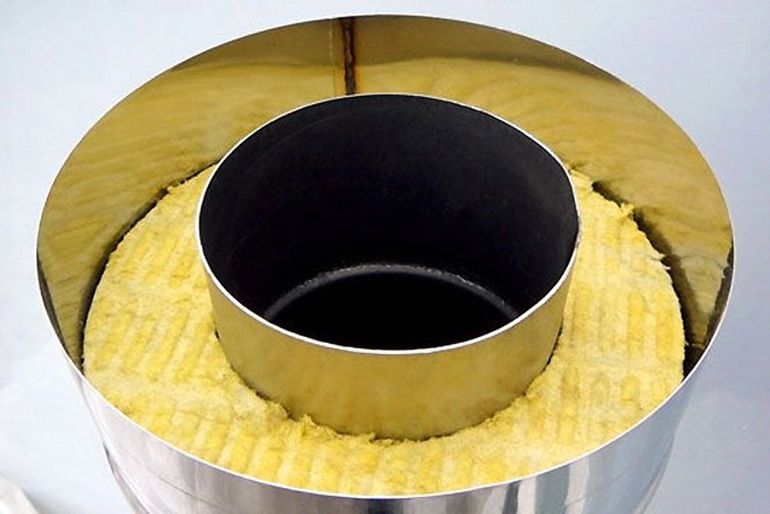

Что представляет собой сэндвич труба для газового котла? Это две трубы разного диаметра, между которыми вставлен качественный утеплитель. Сэндвич труба, выведенная на улицу, так же нуждается в дополнительном утеплении, однако уже не в таком количестве, как одностенная. Таким образом, сэндвич труба всё-таки оказывается более экономически выгодной и долговечной. Она способна значительно уменьшить количество конденсата. Кроме того, дымоходную систему можно удешевить, если сделать наружную трубу из оцинкованной стали. С конденсатной влагой она контактировать не будет, уровень температуры там не большой. Внешний вид не имеет значения, так как снаружи она будет закрыта утеплителем.

Дымоход по типу сэндвича считается более надёжным хотя бы по той причине, что одновременно задействованы не одна, а две трубы.

Обслуживание и чистка

При эксплуатации газового дымохода образуется меньше сажи, нежели при работе котлов на твердом топливе, но все же трубы дымохода периодически загрязняются и их необходимо чистить. Существует 2 способа чистки дымоотводов газового оборудования (котлов, колонок):

Механический

Чистку производят с применением специальных щеток, скребков, валиков. Необходимо выбирать инструменты, не способные повредить внутренние стенки дымохода. Самое популярное средство для механической чистки в наше время – вакуумный пылесос.

Химический

Заключается в распылении на внутренние стенки дымоотвода специальных составов.

Требования к дымоходу

Причина, по которой дымоход должен соответствовать нормативным документам, не только безопасность имущества и жильцов. Если конструкция расположена с нарушениями, то надзорные органы не допустят эксплуатацию газового котла.

Исключить такое развитие событий можно, следуя правилам, как должен быть установлен дымоход газового котла:

Поперечный срез канала не должен быть меньше аналогичного прохода патрубка котла. При подключении нескольких котлов к одному выходу диаметр равняется сумме сечений патрубков всех устройств.

Приоритет отдают цилиндрическим дымоходам, хорошо зарекомендовавшим себя с точки зрения очистки и тяги. Квадратные и овальные компоновки также допустимы.

Максимальное отклонение оси от вертикали – 30 град. Общая длина горизонтальных участков до стояка дымохода – не более 3 м.

Разрешаемое число поворотов (изгибов) труб – 3 шт. Колено, соединяющее котел и дымоход, должно быть не менее 25 см.

Высота конструкции от верхнего торца отвода до низа газовой горелки не должна быть меньше 6 м.

Разделка в стене под канал для Сэндвича – 38 см, для стальной трубы без футеровки – 51 см.

Дымовая труба: принципы выбора материалов

Добавьте свой комментарий:

Самостоятельная работа

Так как сегодня именно сэндвич-система является для домов и квартир наиболее востребованной, то демонстрируются способы её установки своими руками.

Первый метод связан с наружным монтажом. Этапы работы здесь следующие:

1. Подключение к патрубку котла проходной составляющей. Она поможет проложить конструкцию через стену.

1. На стене делается разметка по параметрам этой составляющей. Создаётся проём.

1. Вывод трубы из помещения в этот проём.

1. Создание мощной изоляции отверстия и трубы.
2. Прикрепление тройника к трубе. Установка заглушки.

Подключение этих элементов на практике выглядит так:

1. Наращивание дымохода. К нему присоединяются звенья, пока не получится требующаяся длина.
2. Фиксация конусного наконечника на трубе. Это мера, чтобы ветер не сдувал пламя в котле и оборона всей системы от осадков.
3. Монтаж трубы к стене дома с помощью кронштейнов. Их шаг – минимум 20 см.

1. Усиление стыковых участков за счёт хомутов. Они стягиваются болтами или проволокой.
2. Окрашивание дымохода. Используется термостойкая краска.

При внутреннем варианте расчет дымовой трубы проходит по этой схеме:

Сначала делаются наметки в перекрытиях и крыше. Здесь будут находиться отверстия для прохождения трубы.

Эти метки сверяются с параметрами патрубка. Создаётся проём для дымоотвода.

Монтаж дымохода реализуется по такому алгоритму:

1. Подключение переходника к патрубку котла.
2. Установка тройника и ревизии.
3. Наращивание дымоотвода. Можно применять колена. Там, где труба пересекает перекрытия, используется оборонительный патрубок.
4. На дымоход нанизывается лист из нержавейки. В нём предварительно вырезается отверстие, котором немного больше диаметра трубы. Лист располагается с двух сторон всех перекрытий.
5. Усиление стыковых мест. Используются хомуты.

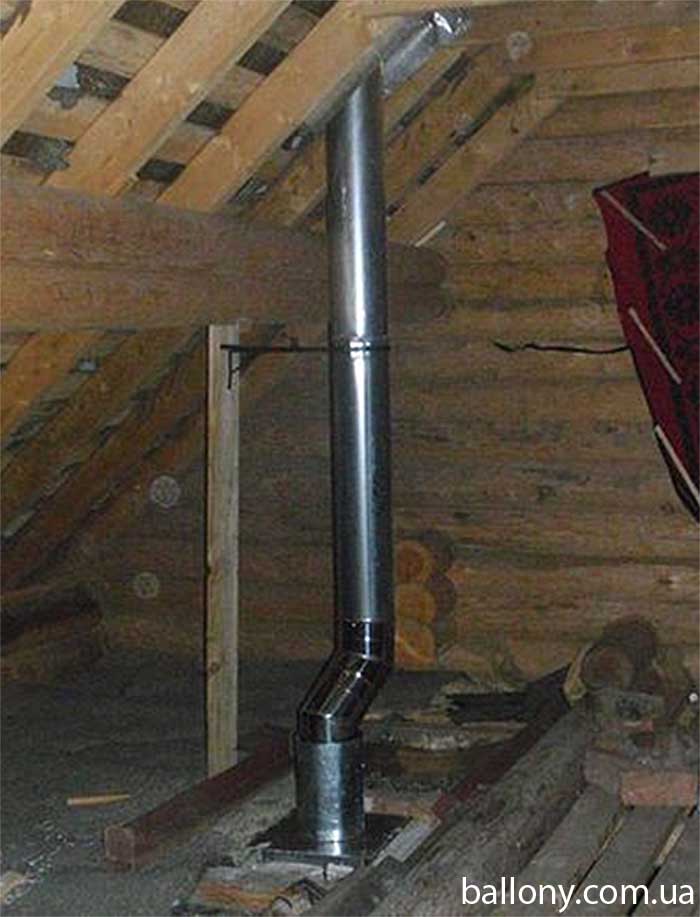

6. При надобности монтаж дымовой трубы к балкам на чердаке. Применяются кронштейны с шагом 40 см и хомуты каждые 20 см.
7. Фиксация конусного дефлектора на выходе дымоотвода.

В на участках, где труба контактирует с легкозагорающимися материалами, устраивается мощная теплоизоляция. Для покрытия проходного патрубка применяется базальтовая вата со слоем фольги.

Утеплитель крепится на огнеустойчивую мастику. Минвата укладывается по периметру всех проёмов.

Финальная стадия – проверка герметичности всех швов. На них наносится обычный мыльный состав. Если где-то появляются пузырьки, эти участки дополнительно покрываются герметиком.

Какие допускается применять способы монтажа

Замок с забором из штакетника шахматкой в Кемерово

Устройство дымохода из кирпича своими руками

Конструкция дымохода из кирпича представляет собой исключительно вертикальный канал с квадратным или прямоугольным сечением. Для кладки кирпичного дымохода используют полнотелый керамический кирпич, который укладывают на раствор. Наружный отрезок канала выкладывают обычным кирпичом, соответствующим по стилю домостроению, что можно увидеть на многочисленных фото кирпичных дымоходов. Если дом облицован камнем или оштукатурен, можно таким же образом оформить и дымоход.

Кирпичные дымоходы для газовых котлов: требования к монтажу

Перед тем как выложить дымоход для котла из кирпича, необходимо возвести фундамент, высота которого должна быть не менее 0,3 м. Габариты основания по периметру должны выступать за контур самого канала не менее, чем на 0,15 м. Если дымоход будет располагаться в части внешней стены, его фундамент должен находиться вровень с ее основанием. Кладку дымохода из кирпича своими руками (видео-инструкции это подтверждают) начинают на стадии строительства стен дома.

При сооружении дымохода используют полнотелый керамический кирпич, который укладывают на раствор

Требования, предъявляемые к дымоходам из кирпича:

• дымовой канал должен быть вертикальным, без уступов, зауженных и расширенных участков;
• толщина кладки кирпичной трубы для дымохода берется с учетом исключения промерзания;
• минимально допустимое сечение дымоотводных каналов — 14 х 14 см, что соответствует размеру половины кирпича с учетом шва;
• размер дымохода из кирпича, высота которого меньше 5 м, следует увеличить до сечения канала 14 х 20 см;
• сооружение дымохода производится в стенах между отапливаемыми комнатами, что предотвратит его охлаждение и уменьшение тяги;
• герметичность — кладку кирпичного дымохода осуществляют с перевязкой, чтобы вертикальный шов предыдущего ряда перекрывался кирпичом следующего;
• внутренняя поверхность канала должна быть гладкой;

расстояние между соседними дымоотводными каналами не должно быть менее 5 средних внешних диаметров трубы;

Пример дымохода в кирпичном канале и схема укладки дымоотводной трубы из кирпича

если рядом с дымоотводом располагаются вентиляционные каналы, их высота должна быть равной высоте дымовых труб.

Чтобы уменьшить расходы на строительство, следует в общем дымоходе расположить как можно больше каналов. В этом случае размещенные рядом дымоотводные и вентиляционные каналы будут обогревать друг друга, что в целом улучшит функционирование дымохода.

Приготовление раствора для кладки дымохода из кирпича

Состав раствора для кладки кирпичного дымохода подбирается с учетом того, какой отрезок трубы выкладывается: наружный или внутренний. Для возведения внешнего канала используется тот же раствор, что и для кладки несущих стен домостроения. Он готовится из цемента, песка, воды и может твердеть на воздухе и в воде. Смесь подготавливается в таком объеме, чтобы в течение часа она была выработана, так как она быстро схватывается.

Для того чтобы смесь под действием агрессивной среды не разрушалась, рекомендуют добавлять к ней специальные добавки, которые увеличивают ее пластичность, прочность и кислотоустойчивость. Благодаря этим присадкам можно повысить качество самой кладки, увеличить скорость возведения и долговечность выполненных работ.

Свойства раствора для кладки дымохода можно улучшить с помощью различных добавок

Приготовление раствора для дымохода из кирпича, проходящего внутри дома, основано на использовании в его составе огнеупорной глины и шамота в соотношении 1: 1. Такие смеси отлично справляются с действием высоких температур, они прочны и не выделяют вредных веществ. Чтобы придать глиняной смеси прочности, можно добавить в ее состав поваренную соль (около 120-150 г на ведро).

Выполняя кладку дымохода из кирпича своими руками, можно приобрести уже готовые смеси, отличающиеся жаропрочностью и кислотостойкостью. Приготовление раствора самостоятельно может сократить расходы по возведению дымоотвода.

Вполне возможно построить дымоход из кирпича своими руками — видео, представленное ниже, поможет детально ознакомиться с этапами возведения конструкции с учетом всех основных требований.

Целесообразность использования кирпичного дымохода для газового котла

Учитывая преимущества и недостатки кирпичных дымоходов, возможно сделать выводы относительно применения их в комплексе с газовыми котлами. К их преимуществам относят:

• вероятность использования уже существующего дымоотводного канала, что снижает расходы на дымоход;
• возможность эксплуатации совместно с газовым оборудованием, имеющим открытую камеру сгорания;
• приемлемая стоимость материалов для возведения и отделки сооружения.

Долговечность кирпичных каналов наблюдается лишь при использовании их для каминов или печей. В случае применения их для газовых котлов, из-за низкой температуры продуктов горения, на стенках канала будет образовываться конденсат, а жесткие условия эксплуатации в агрессивной среде приведут к постепенному разрушению кирпичной кладки и ухудшению рабочих показателей.

Кроме того, требования к таким дымоходам более жесткие:

безупречная кладка — если навыков недостаточно, необходимо будет пригласить для работы квалифицированного каменщика, что обойдется в круглую сумму. Цены за работу: кладка дымохода из кирпича черновая от 6000 руб за 1 м?, облицовочная кладка — 2500 руб. за 1 м?;

Схемы подключения газового котла к кирпичному дымоходу

• невозможность выполнить сложную конфигурацию канала (если требуется обойти, к примеру, балку в перекрытии);
• использование старого канала должно проводиться с применением гильзования;
• необходимость теплоизоляции.

К недостаткам такой системы относят и снижение тяги на время прогревания кирпича. Таким образом, правильным дымоходом для газового котла будет кирпичный канал совместно с вкладышем из стали или керамики. На фото дымоходов из кирпича видно, что вкладыши оборудуются в процессе кладки канала. При этом необходимо оставлять зазор между трубой вкладыша и кирпичной поверхностью. Это необходимо для того, чтобы труба могла перемещаться внутри канала.

Заключение

Дымоход – сооружение далеко не простое, отсюда и большое количество нормативных требований. В этом отношении легче монтируется коаксиальная труба, подключаемая к газовому котлу с закрытой камерой сгорания – она не призвана создавать естественную тягу. Одно отличие: горизонтальный двустенный газоход ставится с уклоном от теплогенератора, чтобы конденсат вытекал наружу.

Первоначально правильность монтажа дымового канала проверят специалисты, которые придут подключать котел к газовой магистрали. Если в процессе установки вы допустите серьезные ошибки, трубу заставят переделывать. Мелкие огрехи вылезут при эксплуатации, их тоже придется устранять самостоятельно.
