Как сделать ендову своими руками: схема и фото

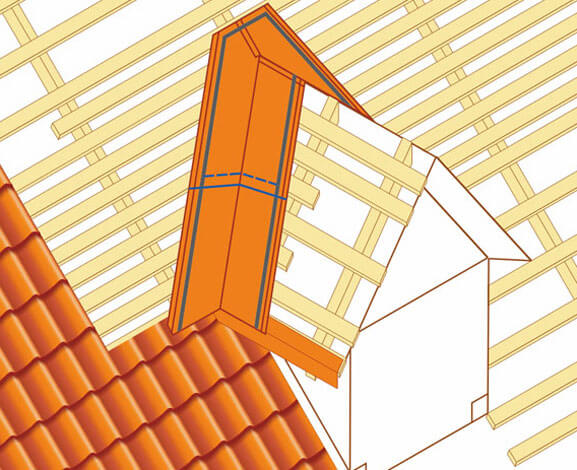

Схема устройства ендовы

Ендова — это один из наиболее важных и сложных элементов конструкции кровли. Линия сопряжения соседних скатов в процессе эксплуатации подвергается серьёзным климатическим нагрузкам. Во время дождя по ней стекает вода с соседних скатов, а зимой здесь скапливается снег.

Обычно ендова состоит из декоративной верхней планки, закрывающей стык двух скатов, и нижнего жёлоба, который находится под кровельным покрытием

Количество ендов зависит от конструктивных особенностей крыши, а также от наличия дополнительных мансардных окон.

В зависимости от особенностей конструкции крыши количество устанавливаемых ендов будет разным

Конструкция ендовы подразумевает устройство основания в виде сплошной обрешётки, по которому прокладывается слой гидроизоляции, а также наличие нижнего и верхнего элемента. Нижняя планка ендовы выполняет функцию водосточного жёлоба, а верхний элемент служит в качестве декоративной детали, закрывающей стыки ската. Чаще всего эти элементы кровли изготавливают из металла. Самым качественным материалом для изготовления ендовы являются стальные листы с нанесёнными полимерными покрытиями и специальными напылениями. В некоторых вариантах конструкции верхняя часть ендовы не используется.

Для улучшения гидроизоляционых свойств нижней ендовы её верхние полки можно уплотнить саморасширяющимся пористым материалом

В зависимости от угла, образованного в месте соединения стыков кровли, выделяют три типа ендов:

1. Открытая конструкция ендовы — используется в кровлях с малым углом ската и подразумевает установку дополнительного гидроизоляционного слоя. Такой разжелобок удобен тем, что в нём накапливается меньше мусора, падающие на поверхность кровли осадки быстро стекают, а монтажные работы не займут много времени. Открытая конструкция менее эстетична, чем остальные типы ендов.
2. Ендова закрытого типа — применяется на крышах, имеющих крутые скаты, края которых близко расположены к жёлобу. Такая конструкция имеет красивый вид, она лучше защищает стыки кровли от попадания влаги.
3. Переплетённая ендова — по внешнему виду напоминает устройство закрытого типа. В этом случае места стыков кровли могут перекрещиваться, образуя сплошную поверхность. Переплетённый и закрытый тип конструкции разжелобка имеет больше недостатков, чем преимуществ, которые выражены в следующих критериях:
   • переплетённая конструкция ендовы вызывает сложность в монтаже;
   • на установку такого разжелобка потребуется больше времени;
   • на такой крыше будет скапливаться мусор;

   • во время таяния снега нижняя и верхняя планка ендовы будут способствовать образованию ледяных пробок.

Конструкция стропильной системы, которая служит основанием для монтажа планок ендовы, зависит от предполагаемого типа кровельного покрытия. В связи с этим выделяют несколько видов обрешёток для укладки планок ендовы:

1. Сплошная обрешётка применяется при монтаже мягкой кровли. В этом случае ендову изготавливают в виде сплошного покрытия из гидроизоляционных слоёв. Монтаж ендовы таким способом является наиболее простым.
2. Если в качестве кровельного покрытия для двускатной крыши будет использован шифер, профилированные листы или черепица, обрешётка будет иметь совершенно другой вид. Для её устройства используют 2 или 3 обрезные доски, которые монтируют вдоль стыков кровельного покрытия с шагом 10 см.
3. Обрешётка с дополнительными элементами. При использовании металлочерепицы к основным рейкам обрешётки могут устанавливаться промежуточные планки.
4. Деревянное основание под ондулин делается из двух досок шириной 10 см, которые монтируют с шагом 15–20 см. Такое основание не допустит провисания разжелобка.

Разновидности разжелобков и их соединения

Различают несколько видов устройства ендовы крыши из профнастила исходя из конфигурации стыков между скатами:

• Открытый разжелобок – встречается на низкоуклонных крышах. В данном случае необходима дополнительная гидроизоляция.
• Закрытый тип ендовы – присущ крышам, у которых крутые скаты практически соприкасаются, наслаиваясь на желоб.
• Переплетенная ендова – по форме напоминает закрытую, однако, в местах стыков фрагменты кровельного покрытия перекрещиваются, формируя единую поверхность.

Рассмотрим особенности каждого типа ендовы.

Открытый разжелобок отличается следующими преимуществами:

• На нем не скапливается мусор.
• Осадки быстро эвакуируются с поверхности.
• Работы по установке выполняются быстро и легко.

Если говорить о недостатках, то такая ендова выглядит не слишком красиво.

Среди достоинств разжелобков закрытого или переплетенного типа можно назвать:

1. Эстетичность.
2. Качественная гидроизоляция.

А вот недостатков у такой конструкции существенно больше:

1. Переплетенную ендову достаточно сложно укладывать.
2. Процесс занимает намного больше времени.
3. Такая крыша нуждается в регулярной очистке от мусора.
4. Во время оттепелей между планками разжелобка возможно появление ледяных пробок.

Мансарда под ломаной крышей: выгодно или нет

Ясень

Монтаж ендовы для крыш из различных материалов

Поскольку ендова это конструкция на пересечении скатов крыши, она является самым слабым местом кровли. Сюда ложится наибольшая нагрузка. Монтировать ендову должны профессиональные строители или человек, знающий все тонкости работы с этим элементом и различными материалами.

Крыши из ондулина

Ендова для мягкой кровли требует выполнения дополнительной обрешетки. Для этого потребуются две обрезные доски, имеющие ширину не менее 20 см. Они крепятся с отступом в 5 см от оси разжелобка. Дерево лучше обработать антисептическим средством.

Надо следить, чтобы центр разжелобка расположился строго между доскамиИсточник sargorstroy.ru

Установка на крыше из ондулина:

• монтируется элемент обязательно снизу вверх;
• нахлест между частями разжелобка делают 15 см;
• после примерки листов ондулина к месту перегиба кровли, их раскраивают нужным образом;
• листы нужного размера монтируются на ендову с отступом 5 см от ее оси, их прикрепляют гвоздями к каждой волне.

Крыши из металлочерепицы

Под ендову на кровлях с данным типом покрытия делается сплошная обрешетка, что предотвратит ее провисание. Такая конструкция является жестким основанием под разжелобок. Ендова выполняется с двумя планками – вода стекает по нижней, а верхняя несет главным образом декоративное назначение, но также предотвращает коррозию на срезах листов покрытия кровли.

Планки ендовыИсточник legkovmeste.ru

Разжелобок для кровли из металлочерепицы монтируется следующим образом:

• нижние планки располагают с нахлестом порядка 15 см и закрепляют на обрешетке саморезами;
• места стыков необходимо герметизировать;
• немного с нахлестом на планку разжелобка укладывают листы металлочерепицы и крепят гвоздями, предназначенными для кровли;
• на листы сверху стыка накладывается верхняя планка и фиксируется метизами.

Крыши из профнастила и шифера

Под эти покрытия для кровли при монтаже ендовы укладывается несколько досок. Далее на них крепится гидроизоляция, которая подлежит соединению с гидроизоляционной мембраной, проложенной на скатах крыши.

Нахлест в этом случае делают 15 см, а стыки фиксируются двусторонним скотчемИсточник rico.zavuhotegi.ru.net

Далее разжелобок крепится следующим образом:

• монтируется нижняя планка;
• затем к ней прикрепляется уплотнитель, его рекомендуется усилить герметиком по сторонам от скатов кровли;
• осуществляется монтаж покрытия крыши;
• образовавшийся в выступах волны зазор заполняется герметиком.

Монтаж ендовы при кровле профлистом может быть выполнен в нескольких вариантах ее оформления:

Открытая. В таком варианте листы профнастила надо отрезать на расстоянии 6-10 см от линии сгиба. Планка и срезы становятся открытыми. Чтобы предохранить их от внешнего воздействия, на материал крыши монтируются декоративный желоб. Его крепят к обрешетке при помощи гвоздей.

Закрытая. Листы профнастила обрезаются четко по линии перегиба и стыкуются между собой без зазора. Использование никаких дополнительных элементов в этом случае не требуется.

Переплетенная. Этот способ доступен в основном профессионалам, самостоятельно такой монтаж осуществить сложно. Перегиб кровли перекрывают листами покрытия, заходящими на другую сторону по очереди. Такой способ редко используют для жестких покрытий, он больше подходит для кровли с мягкими видами покрытий.

Варианты оформления ендовыИсточник legkovmeste.ru

По сути, открытый и закрытый типы монтажа ендовы крыши из профнастила отличаются только методом, которым подрезается материал.

Особенности установки для профнастила и других кровельных материалов

Как уже было сказано, дом с ендовой крышей подвергается нагрузкам от дождевых и снежных осадков, которые должны вовремя удаляться с ее поверхности. В связи с этим, обустройство качественной гидроизоляции является первостепенной задачей

Следовательно, при монтаже разжелобка следует обращать внимание на такие тонкости, как: правильная обрезка кровельного материала, соблюдение шага между опорными элементами и креплениями, герметичность швов, размеры нахлестов. Несколько отличаться будет только технология монтажа ендовы из мягкого кровельного покрытия, которая размещается на сплошной основе.

Монтаж под мягкую кровлю выполняется так:

1. На сплошную обрешетку по всей поверхности скатов крыши размещается подкладочный ковер. На стыках отдельных листов он укладывается с нахлестом.
2. Вдоль внутреннего угла кровли застилают ендовый ковер. Его края фиксируются битумной мастикой, а затем прибивают гвоздями через каждые 10-20 см. Из-под кровельного материала должно выглядывать около 20 см ковра.
3. Если длина разжелобка превышает 10 м, его делают из нескольких частей, закрепленных в нахлест на 15 см. Края планок закрепляют мастикой.

Технология монтажа ендовы под профнастил, керамическую или металлочерепицу такова:

1. Поверх основы производится укладка слоя гидроизоляции, который прибивается гвоздями через каждые 20 см.
2. Далее выполняют укладку нижнего элемента ендовы с небольшим перекрытием карнизной доски, фиксируя его саморезами через каждые 30 см.
3. Вдоль краев нижние планки желоба укладывают уплотнительные ленты.
4. Кровельный материал подрезают вдоль разжелобка и закрепляют таким образом, чтобы он не доходил до изгиба на 10 см.
5. Верхний элемент ендовы монтируют с нахлестом в 10-12 см.

Для разметки линии разреза можно воспользоваться малярным шнуром марок KARPO, Irwin, INTERPOOL MT-2507 или STAYER.

Установка разжелобка под ондулин:

1. Отдельные куски материала для ендовы крепятся с перекрытием в 15 см с помощью саморезов в верхних углах каждого фрагмента.
2. Края разжелобка проклеивают уплотнительной лентой.
3. Кровельное покрытие вдоль углового элемента подрезают, а затем прибивают в каждую волну максимально удаленно от середины желоба.

Схемы и виды обрешетки на стропильную систему

В зависимости от предполагаемого кровельного материала и схемы стропильной системы устройство ендовы будет выполняться по-разному. В данном случае имеется в виду тип обрешетки. Рекомендации на этот счет обычно указываются производителями в инструкциях к кровельным покрытиям.

Обрешетка под укладку разжелобка может быть таких видов:

1. Сплошная обрешетка выполняется для последующей укладки мягкого кровельного покрытия. В этом случае ендовый кровельный ковер выполняется из гидроизоляционного материала. Такой метод укладки является наиболее простым.
2. Двухскатная крыша с ендовой, в которой в качестве кровельного покрытия использован шифер, профнастил или черепица, обрешетку для желоба изготавливают из 2-3 досок по 10 см в ширину, уложив их вдоль стыков. Чем шире предполагается ендова, тем большим будет шаг обрешетки.
3. Для укладки металлочерепицы между основными рейками обрешетки монтируют вспомогательные.
4. Ондулин укладывают на две доски по 10 см шириной с шагом в 15 см, таким образом, разжелобок не будет провисать.

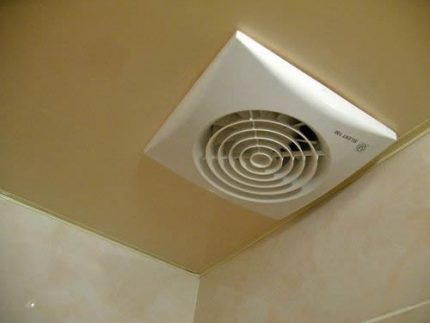

Требования к вентиляции в ванной

О том, какой должна быть эффективная, практичная и надежная система воздухообмена сказано в ряде отечественных подзаконных актов:

• ГОСТ 30494-2011, где описано, то каким должен быть микроклимат в помещениях;
• СП 60.13330.2012, где изложены требования и правила, указывающие на то, что должна представлять собой вентиляция.

Кроме того, об воздухообмене сказано в СП 55.13330.2016 и СП 54.13330.2016, но они ссылаются на Свод правил указанный выше.

В перечисленных подзаконных актах сказано о том, что воздухообмен необходим для поддержания качества воздуха на необходимом уровне.

Таковым он будет являться, если содержание вредных веществ не превышает умеренных значений. К примеру, когда количество углекислоты в каждом кубическом метре не больше 400 см³. Средним считается показатель 400-600 см³, не комфортным, но допустимым – 600-1000 см³, а свыше 1000 см³ – это весьма низкое качество воздуха.

Согласно законодательству параметры микроклимата в ванной комнате должны соответствовать нормативным требованиям. А для этого в помещении должна быть устроена эффективная система воздухообмена

В тоже время при организации воздухообмена в жилых и служебных помещениях, включая ванную комнату, следует помнить, что он должен способствовать созданию комфортных условий для проживания.

В для этого на необходимом уровне должна поддерживаться:

• температура воздуха;
• скорость движения воздуха в помещениях;
• влажность воздуха;
• результирующая температура и ее локальная асимметрия.

Все эти показатели комплексно характеризуют воздействие на человека перечисленных выше показателей, а также теплового излучения. То есть температура в ванной должна составлять 24-26 °С, что является оптимальным значением. И гарантированно не опускаться ниже 18 °С, так как указанное значение считается минимально приемлемым. При этом результирующая температура должна находиться в пределах 23-27 °С, а разрешенные значения ее асимметрии находятся между 17 °С и 26 °С.

Следствием неправильно организованной вентиляции ванной являются различные негативные процессы. К примеру, появление плесени, грибка на различных поверхностях

Относительная влажность в ванных не регулируется, но обычно там устанавливаются вытяжки, предназначенные для отвода за пределы здания воздуха из всего частного дома, квартиры. Что влияет на характеристики жилых помещений. Поэтому необходимо учитывать, что влажность в комнатах, где находятся люди, должна быть в пределах 30-45% (летом), а зимой может достигать 60%.

В любом из указанных случаев скорость перемещения воздуха (оптимальная) не должна превышать 0,15 м/с. Приемлемое значение указанного параметра — 0,2 м/с.

При этом значительные перепады указанных выше значений недопустимы. К примеру, условия проживания могут считаться оптимальными, если температура колеблется в пределах 2 °С, а приемлемыми – при резких изменениях, которые не превышают 3 °С.

Температурные характеристики также должны быть схожими по всей высоте помещения. Так, если различия превышают 2 °С, то условия жизни оптимальными назвать нельзя.

На фото изображен грибок, спорами которого придется дышать, если система вентиляции является неэффективной. И это будет только одним из негативных факторов. Так как вредные вещества выделяет в воздух практически все, что используется при строительстве и отделке жилья: строительные материалы, мебель, ковры, плитка и другие отделочные материалы

А поддержание всех перечисленных выше характеристик без организации эффективной системы воздухообмена – процедура невозможная.

Устройство ендовы

Говорить об устройстве в общем нет особого смысла, так как у каждого кровельного материала есть свои особенности. Потому рассмотрим наиболее популярные отдельно.

На крыше из металлочерепицы

Как уже говорили, под металлочерепицу в месте сопряжения скатов обрешетку делают в два раза чаще. На эту обрешетку укладывается нижняя планка ендовы — это оцинкованный лист с линией сгиба по центру и бортиками по краям. Этот элемент относится к доборам, окрашивается в тон с основным материалом. Идет он двухметровыми кусками.

Ендова кровли из металлочерепицы

Монтаж планки ендовы начинается снизу. Край элемента немного заводится за свес кровли, обрезается на 20-30 мм ниже свеса, из этого «остатка» формируется отбортовка (бортик)

Обратите внимание, на то что ендовная планка должна заканчиваться за свесом, если есть сливной желоб, то над ним. Если ее сделать короче свеса, то вода будет затекать в кровлю

Следующий лист укладывается сверху, с заходом в 20-30 см, стык промазывается герметиком (можно битумной мастикой промазать весь нахлест). Укладывают столько листов, Сколько необходимо, возле конька обрезают и закрепляют.

Есть два способа крепления ендовного листа

• специальными саморезами ближе к краю;
• кляймерами за бортик.

Крепление за бортик кляймерами

При устройстве ендовы основная задача — обеспечить герметичность. С этой точки зрения второй вариант крепления более правильный — после него не остается дырок, пусть и закрытых резиновой прокладкой.

Еще один момент. В нижней планке должны быть с двух сторон бортики, высота — желательно больше 2 см. Они нужны, чтобы стекающая со ската вода не могла попасть под металлочерепицу.

На закрепленную планку, на расстоянии около 20 см от места перегиба, наклеивается уплотняющая лента. Она идет на самоклеящейся ленте. Перед монтажом снимается защитное покрытие и лента наклеивается. Далее укладывается металлочерепица, которая срезается так, чтобы до центра ендовы было 60-100 мм. Ближе располагать срезы к центру производители не рекомендуют.

Крепят листы к обрешетке в штатных местах — в нижней части волы на 20-30 мм ниже ступеньки. Расстояние от крепежа до перегиба — не менее 250 мм.

После закрепления металлочерепицы ендова кровли готова и может оставаться в таком виде. Но внешний вид обрезанных листов не всех устраивает. Для того чтобы их закрыть есть декоративная накладка, которую называют верхняя ендова. Она выполняет декоративную функцию — закрывает срезы, ее достаточно часто просто не используют.

Водяное отопление, соединенное с домом

Художественная роспись стен в квартире с помощью трафарета

На крайний случай можно воспользоваться обычным бумажным шаблоном. Трафарет крепится к стене малярным скотчем и промазывается валиком точными вращательными движениями. Перед прокраской желательно убрать излишки краски с помощью тканевой салфетки. Есть вариант еще проще – купить виниловые наклейки, за пару секунд приклеить их к стене и наслаждаться прекрасным рисунком.

Рекомендации по установке

Монтаж ендовы – ответственная задача, но повышенные требования предъявляются к гидроизоляции, которая обязательно должна присутствовать в этой области кровли. Профессионалы советуют применять современные виды гидроизоляции, которые можно установить поверх обрешетки.

К таковым, например, можно отнести диффузионные мембраны. Этот слой успешно защитит нижележащие конструкции и теплоизоляцию, в которую может попасть влага. При этом мембрана не будет препятствовать выходу водяных паров.

Это слой защитит древесину при образовании конденсата. Мембранный материал можно укрепить с помощью скоб. Этот слой нужно аккуратно обрезать по краю капельника (нижнего бортика ендовы). Далее мембрана раскладывается по скатам, а разные куски материала склеиваются двухсторонним скотчем.

Особенное внимание стоит уделить проклейке мембраны по краю желоба. Если эта работа будет сделана плохо, материал со временем растрепит ветер

Для гидроизоляции ендовы допускается использование рубероида. Подойдут другие материалы, которые обеспечат должный уровень защиты.

Общая схема монтажа будет выглядеть следующим образом:

• кровельный материал;
• обрешетка;
• учащенный тип обрешетки;
• уплотняющая лента;
• гидроизоляционный материал;
• накладка ендовая;
• уплотнитель с универсальными качествами;
• ендова плоская;
• ендовые бруски.

Подготовьте заранее необходимые для вас инструменты. В соответствующих магазинах представлен широкий выбор товаров. Инструменты бывают ручные, полуавтоматические, автоматические.

Для монтажа ендовы могут потребоваться:

• устройства измерения;
• карандаши;
• обивочная лента;
• маленький шпатель;
• молоток;
• резак;
• строительная сушилка;
• монтажный пистолет;
• различные крепежи;
• бруски;
• гидроизоляционные ленты;
• шуруповерты;
• резак по металлическим основам;
• нивелир.

Выбирайте качественные инструменты, ведь успешность выполнения работ во многом связана с качеством используемых деталей. Например, полуавтоматической закаточной машинкой удобнее работать с бортиками ендовы. Машинку можно настроить для работы с материалом разной толщины. Бортики получатся качественными на всей протяженности листа. Полуавтоматическая машинка особенно эффективна, если предстоит работать с длинными скатами крыш.

Резак по металлу нужен с крупными или средними зубьями. Длина полотна должна быть больше толщины самой детали. Обычно применяют ножовку, полотно которой 45–50 см. Ножовку можно заменить современным электроинструментом. К примеру, электролобзик значительно облегчит работу.

Как устроить ендову

Кровля, в которой предусмотрена ендова, предполагает монтаж верхней и нижней ендовы. Для начала нужно правильно устроить основу. По обе стороны стыка двух скатов гидроизоляционный материал на сплошной настил.

Профессионалы рекомендуют вдоль нижней ендовы укладывать дополнительный слой гидроизоляции. В противном случае между фальшендовой и кровельным материалом укладывается еще уплотнитель. Для гидроизоляции зачастую используют ендовый ковер, состоящий из полиэфирного полотна, которое пропитано высококачественным битумом и обработано с обеих сторон посыпками.

Монтаж ендовы

Ендовая планка является линией пересечения скатов, образуя внутренний угол. Ендовая планка нижняя предназначается для водоотвода и предотвращения попадания во внутренне пространство кровли влаги. Ендовая планка верхняя является декоративным элементом для прикрытия среза кровельного материала.

Сверху ендовый ковер имеет посыпку из базальта, а снизу песчаную. Он надежно защищает стыки от протечек, а также обладает отличными прочностными характеристиками. Ендовый ковер крепится или при помощи наклейки, или при помощи гвоздей через 20 см. При использовании такого ковра желоб будет из прочного цельного материала.

Далее осуществляют устройство нижней ендовы, которая называется фальшендовой. Такая ендова представляется в виде широкой пластины, которая согнута под углом, который соответствует углу соединения скатов крыши. Данная пластина при помощи саморезов крепится к обрешетке через каждые 30 см

Необходимо обратить внимание, чтобы нижний край ендовы был над карнизной доской. Если нижняя ендова состоит из нескольких элементов, тогда их нужно монтировать снизу вверх

Для повышения гидроизоляции необходимо стыки фальшендовы заделать герметиком.

После монтажа фальшендовы и слоя гидроизоляции приступают к установке верхней ендовы. Данный конструктивный элемент выполняют функцию отводы дождевой воды со скатов кровли. Поскольку эта ендова находится на виду, ее рекомендуется выполнять с того же материала, что и вся кровля.

При монтаже кровли из профлиста или металлочерепицы материал укладывают на расстоянии 10 см по двум сторонам от линии внутреннего угла. В самом конце монтируется верхняя ендова или же декоративная накладка. Такая накладка монтируется, как и нижняя ендова с нахлестом 10-12 см снизу вверх.

Если же ендова монтируется между основным скатом и мансардными или же слуховыми окнами, тогда также устанавливают дополнительную доску в качестве сплошной обрешетки в месте соединения скатов.

Для устройства ендовы используют специальные скобки, при помощи которых крепится желобок. Также используют поролоновую самоклеющуюся полосу, которая защищает от от снега, воды и пыли. Для качественного монтажа ендовы используют половинчатую черепицу. Еще одним конструктивным элементом является лента для ендовы, используемая на стыках. Не следует также забывать и о том, что ендова должна быть одного цвета с крышей, а желательно из того же материала.

Ендова монтируется такими способами: открытый, закрытый и сочлененный.
