Самодельные вездеходы

Каракат «переломка» своими руками

Особенность такой конструкции состоит в её оснащении основаниями в виде стальных рам, соединённых шарниром. Переломный узел обеспечивает вездеход возможностью маневрировать при езде. В самодельных агрегатах такого типа редко используются отклоняемые колёса и стандартное рулевое управление.

«Переломка» может быть сделана самостоятельно. Для этого потребуются чертежи с нужной моделью вездехода, которые можно создать самому или же использовать те, что были разработаны другими людьми, а также место, где будут проводиться работы по монтажу. Стоит отметить, что во время сборки может быть необходимым доработать получившуюся конструкцию, так как чертёж редко может учесть все возможные особенности используемых узлов и деталей. В приведённой ниже инструкции описаны этапы по сооружению «переломки» своими руками.

Изготовить раму

Для того чтобы изготовить раму, необходимо использовать стальной профиль, куски которого скреплены сваркой. В этом процессе нужно учитывать размеры двигателя и трансмиссии. При изготовлении рамы также потребуется установить точки, на которых будет осуществляться крепление узлов. Рама должна выдерживать массу всего оборудования, установленного на неё, а также вес дополнительных нагрузок, например, когда вездеход будет передвигаться по заболоченной или заснеженной местности.

На раме необходимо наличие торцевых пластин, в которых находятся отверстия для того, чтобы закрепить подвижный кулак – внутри него происходит проведение карданного вала. Благодаря этому снижаются риски повредить привод во время движения. Полурамы должны быть обеспечены точками для того, чтобы установить мосты с усилителями. Последним этапом работы с рамой является зачистка от признаков коррозии и покрытие кислотным грунтом – он защитит раму от дальнейшего её появления.

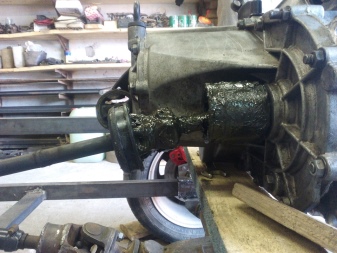

Установить коробку и мосты

Коробку нужно прикрепить к силовому агрегату или же произвести отдельную установку. Раздаточный вал и коробка передач требуют того, чтобы их устанавливали на подушках, имеющих резиновые вкладыши – это позволит понизить уровень вибрации. Мосты следует расположить на кронштейнах, после чего закрепить с помощью гаек и стремянок. Не стоит приваривать детали, так как это может привести к изгибам и повреждениям полуоси. Что касается карданных валов, то их следует подрезать, после чего соединить трубу и шарниры с использованием контактной сварки.

Окрасить

Окрашивайте ударостойкой краской, предназначенной для металлических конструкций. Все детали, не подлежащие покраске, должны предварительно закрываться скотчем. Панели кузова с внешней стороны можно окрасить автомобильной краской: некоторые используют алюминиевые листы, которые не подлежат гниению при воздействии природных явлений.

Установить силовой агрегат

Силовой агрегат должен находиться в передней части конструкции. Если в сооружении используется жидкостное охлаждение, то должно быть место для того, чтобы произвести монтаж радиатора. После его крепления на раме необходима установка топливного бака – он должен соединяться как с механическим насосом, так и с магистралями.

Установить колёса

Вездеход нужно обеспечить четырьмя колёсами с шинами низкого давления – они должны быть обработаны с помощью абразивного инструмента. Из шины предварительно необходимо извлечь стальной корд – это уменьшит вес и увеличит эластичность. Трубку с ниппелем следует вывести на боковую сторону диска, а затем закрыть съёмным щитком из стали. После того, как работа по сборке завершена, потребуется проверить вездеход и при необходимости доработать конструкцию.

Разновидности вездеходов

По типу движителя различают:

• колёсные;
• гусеничные;
• на воздушной подушке (аэролодки или универсальные внесезонные машины-амфибии);
• шнеко-роторные (на винтовых движителях, хорошо подходят для сырой местности и водных преград, но не подходят для дорог с твердым покрытием и наносят изрядный ущерб природе).

По типу двигателя:

• дизельные (более мощные и экономичные);
• бензиновые (стоят дешевле).

По способности преодолевать водные преграды:

• сухопутные (преимущественно колесные);
• амфибии (кузов одновременно представляет собой лодку с герметичным корпусом, которую можно использовать для преодоления водных барьеров).

Гусеничный вездеход плавающий широко используется для активного отдыха. Для форсирования рек с быстрым течением он не подходит, так как может опрокинуться. Зато на спокойных реках, озёрах, прудах может применяться свободно.

По применению:

• легкие пассажирские — к этой категории относится большинство самодельных вездеходов;
• пассажирские — подходит для перевозки одно-двух пассажиров;
• грузо-пассажирские — имеют вместительный кузов, где может разместиться порядка 10 человек или 4 спальных места, либо может быть погружен груз весом до 1 тонны;
• тягачи — мощные машины, использующиеся для буксировки грузовых и пассажирских прицепов.

По типу рамы:

• на единой раме;
• шарнирные;
• сочлененные.

Отдельно стоит отметить машины, способные развивать относительно большую скорость. Скоростной гусеничный вездеход может двигаться со скоростью до 50 км/ч. Такие модели популярны у поклонников активного отдыха, на них можно добраться до далеко расположенного объекта, а также отрабатывать приемы экстремального вождения на заснеженной или ледяной поверхности.

Технические характеристики

В этом разделе и далее представлены лучшие автосамоделки. Названия моделей можно использовать для поиска дополнительной информации в интернете. Авторы изобретений публикуют чертежи, советы по сборке отдельных узлов.

В следующем перечне приведены технические характеристики колесного вездехода ДИФ, созданного петербургским инженером А. Гаргашьяном:

• размеры (длина, ширина и высота), см — 340х250х230;
• дизельный мотор — Kubota V1505-t (Япония);
• количество цилиндров — 4;
• мощность, л. с — 44;
• рабочий объем, куб. см — 1498;
• скорость (максимальная/на воде/с прицепом), км/ч — 45/6/33;
• угол преодолеваемого подъема, градусов — до 35;
• грузоподъемность, кг — 1000;
• клиренс, мм — 600;
• сухая (предельно допустимая) масса, кг — 1300 (2450).

На базе конструкторской документации по согласованию с автором освоен выпуск серийной модели «Шерп».

Изготовление своими руками

При всем разнообразии изготавливаемых на заводах вездеходов довольно многих людей они не удовлетворяют. Выходом становится изготовление самодельных аппаратов. Ориентироваться вполне можно на конструкцию «Улан-3», подготовленную одним из российских энтузиастов — Александром Улановым. Для работы понадобятся только отечественные части, за одним исключением — вездеход собирают с двигателем Lifan. Оптимальная мощность привода — 22 л. с.

Гусеницы подготавливают из резиновой ленты транспортера. Чтобы сделать траки, применяют стальные уголки, части гусеницы соединяют при помощи металлической петли. Коробку передач берут от «Урала». Рекомендовано использование планетарного тормоза, имеющего число передачи 4. Общая масса конструкции достигает примерно 650 кг. Можно ориентироваться и на такой чертеж вездехода, в котором:

• ширина гусениц составляет 26 см;
• расстояние между гусеницами равно 80 см;
• высота составляет 159 см.

Вполне возможна постройка гусеничного вездехода даже из «Муравья». Начинают работу, убирая все излишнее. Раму можно соорудить просто из подручных материалов. Лапки выставляют максимально тщательно, чтобы избежать нежелательных эффектов

Особенное внимание стоит уделить вариатору, потому что его использование вызывает определенные проблемы у любителей самодельного транспорта, порой рекомендуют вовсе заменять этот аппарат на «звездочку»

Но чтобы делать все четко, нужна всегда грамотная схема сборки. Ее можно взять в готовом виде, если планируется использовать чью-то конструкцию, или составить самостоятельно — а вот обойтись без нее нельзя. За основу стоит брать конструкцию вездехода «Парма». Его линейные габариты составляют 250х175 см. Поворот производится с помощью дифференциала, имеющего задний мост.

Мотор берут бензиновый, с 2 цилиндрами, с величиной цилиндров 690 мм3. Применяется ременный вариатор и КПП с 5 ступенями. Задний классический мост берут от «Жигулей». Колеса меняют на звездочки, выполняющие роль ведущих колес для гусеницы. Вполне можно брать бывшую в употреблении балку. Ее проверяют на прямоту, отрезают лишнее и зачищают. Чистка проводится с помощью лепестковых кругов. Целесообразно применять полуоси заводского изготовления, однако, подшипники лучше заменить

Подбирая ленту, очень важно ориентироваться на ее прочность

Еще один возможный вариант устроен так:

• длина 2,9 м;
• ширина 1,5 м;
• мотор и КПП от ВАЗ 2108;
• кормовой мост от классических «Жигулей»;
• траки на базе металлического швеллера.

Кроме листового металла и профильной трубы, для сборки понадобятся швеллер и лента для конвейеров. Толщина этой ленты, применяемой для гусениц, составляет в норме 13 мм. Остов (каркас) изготавливают по «лодочному» типу. Ведущие звездочки получают, переделывая колесные диски. Металлические профили могут гнуться, и их обязательно нужно усиливать.

Некоторые любители самодельных конструкций предпочитают брать корпуса от ЗАЗ-968. В этом случае КПП, привод и мосты берут обычно с автомобилей ВАЗ разных моделей. Рекомендуется использовать автоматические редукторы с понижением. В моделях бюджетного класса можно обойтись тормозами, воздействующими только на одну сторону. Ступицы чаще всего берут с ВАЗ 2108. Особо простой гусеничный вездеход делают даже вовсе без всяких чертежей. Разумеется, для этого нужен уже определенный опыт. Раму варят из труб квадратного сечения. Кузов обваривают листовым металлом.

В следующем видео вас ждет презентация гусеничных вездеходов Riptide.

Обзор известных вездеходов мини

Ежегодно на рынке появляются новые модели небольших вездеходов от производственных автопредприятий и конструкторов-самоучек. Транспортные средства отличаются друг от друга по мощности, техническим характеристикам, функциональным возможностям и цене. Обзор моделей составляют по объединяющему их признаку.

Среди амфибий на шинах отмечают следующие марки:

• ЗИС-5;
• КИТ-ТМ-06;
• ЗИД Бархан;
• Шограш;
• ВЕПС.

Их стоимость составляет от 170 до 330 тыс. руб.

Гусеничный ряд мини-вездеходов представлен следующими моделями:

• Tinger Scout 420;
• Пелец Мини:
• РАШ;
• Мираж Т;
• Охотец и др.

Они стоят от 190 до 400 тыс. руб.

Модель Охотец

6-колесный гусеничный вездеход-амфибия Охотец имеет красивый внешний вид и высокие технические возможности. Агрегат способен поднимать вес до 300 кг. На нем устанавливают китайский двигатель Лифан мощностью до 18,5 л.с.

Все узлы и детали полностью аналогичны вазовским запчастям. Они легко заменимы, т.к. есть в продаже.

Стоимость составляет 220-339 тыс. руб. в зависимости от модификации и комплектации. Это легкий вездеход, он умещается в легковом прицепе или кузове Газели.

Пелец мини

Компактный гусеничный вездеход, это помогает ему передвигаться по густому лесу. В полную комплектацию входят следующие дополнения:

• каркас безопасности;
• тент;
• фаркоп и др.

Пелец мини легко преодолевает леса, высокие кручи, обрывистые берега, ямы и овраги. Может долго находиться в воде за счет герметичной конструкции кузова.

Каракат имеет бензиновый двигатель, центробежное сцепление и гидравлические дисковые тормоза, просторный салон для водителя, пассажиров и багажа.

Основные характеристики

Название	Показатель
Двигатель	15 л.с.
Масса	535 кг
Максимальная скорость на суше	до 30 км/час
Максимальная скорость на воде	до 3 км/час
Цена	от 287 тыс. руб.

Раш — довольно крупный в своей категории

Снегоболотоход Раш по габаритам один из самых больших среди линейки мини-вездеходов. Он не поместится в кузове Газели или в прицепе легкового автомобиля.

Кроме размеров отличается от классики особой подвеской. В ней резиновая гусеница установлена на пневмокатки большого диаметра.

Основные характеристики

Название	Показатель
Двигатель	до 27 л.с.
Масса	от 550 кг
Максимальная скорость на суше	до 30 км/час
Максимальная скорость на воде	до 5 км/час
Цена	от 390 тыс. руб.

Модель Бобр

Это самая выносливая модель мини-вездеходов. Работает в широкой температурной амплитуде. Бобр используют для работы в Арктике и на Крайнем Севере, не хуже справляется с задачами на склонах южных гор.

Конструкция создана на базе ГАЗа. Это комплект, включающий в себя микроавтобус и дизельный тягач. У него широкая колея и увеличенный дорожный просвет. За счет этого он может проходить любые препятствия.

Основные характеристики

Название	Показатель
Двигатель	125 л.с.
Масса	550 кг
Максимальная скорость на суше	до 70 км/час
Максимальная скорость на воде	до 5 км/час
Цена	200-500 тыс. руб.

Создавая модель собственными руками, владелец получает в результате индивидуальный транспорт с нужными характеристиками и возможностями. В процессе конструирования он подробно изучает устройство вездехода, и это помогает в ремонте и эксплуатации транспортного средства.

За сколько месяцев 1 человек сможет собрать мини-вездеход?

Лобзиковый станок своими руками

Оценив удобства простейшего оборудования, домашние мастера все чаще стараются для дома смастерить подобное устройство, используя старые бытовые механизмы и отходы материалов. Проще всего самодельный лобзиковый станок переделать из готового ручного электролобзика с рабочим двигателем:

1. Станину и стол для самодельного стационарного лобзика легко сделать из фанеры.
2. Нарезаем заготовки.
3. Производим шлифовку деталей.
4. Собираем станину.
5. Крепление элементов производим на саморезы и клей.
6. Мастерим рабочий стол с отверстием для хода инструмента.
7. Готовим крепление для электролобзика.
8. Делаем верхний рычаг.
9. Электролобзик используется в виде привода, а сверху пилка закреплена в подпружиненной металлической штанге.
10. Не забываем установить нижний роликовый упор для штанги.
11. Закрепляем полотно и проверяем приспособление в работе.

https://youtube.com/watch?v=UGxBfYpa0ws%250D

Иная техника, оснащаемая гусеницами вместо колёс

Если разобраться, то на гусеницы можно поставить любую технику независимо от её назначения. И если раньше подобными «экспериментами» занимались лишь гаражные умельцы, коих в России великое множество, то сегодня можно увидеть подобную технику заводского производства.

Гусеницами оснащают не только снегоходы и болотоходы, но и мини-трактора, которые для данных целей изначально не были предназначены. Но особый интерес вызывают серийные автомобили, поставленные на гусеничный ход.

ФОТО: rosvezdehod.ruБолотоходы очень популярны у охотников и егерей

Автомобиль на гусеничном ходу: купить или сделать своими руками

Если рассуждать с точки зрения экономии, то самостоятельное изготовление гусениц для авто более приемлемо. Однако в таком случае следует быть готовым к тому, что придётся часто ремонтироваться в полевых условиях. Но есть и плюсы – несколько поломок, и гаражный мастер знает все слабые места, после чего их усиливает.

Заводской вариант более затратен. Но здесь можно понадеяться на проведённые испытания. Хотя, как показывает практика, и такие гусеничные блоки ломаются в самый неподходящий момент. Предлагаем Вам посмотреть видео, в котором на гусеницы (правда, не своими руками, а в заводских условиях) поставлена «Нива».

Watch this video on YouTube

Гусеницы для снегоходов своими руками

Снегоход априори должен быть оснащён гусеницами – без этого он не сможет передвигаться. Однако проблема заключается в том, что они могут выйти из строя.

В таком случае есть 3 варианта развития событий.

1. Если есть время и желание, вполне можно использовать в качестве самодельной гусеницы для снегохода транспортёрную ленту. Главное − прочно сшить торцы и усилить борта, чтобы не остаться в каком-нибудь сугробе вдали от людей при разрыве соединений. В условиях зимнего леса ремонт гусеницы снегохода своими руками хотя и возможен, но проблематичен.
2. Обратиться к умельцам, коих всегда можно найти в гаражных кооперативах.
3. Приобрести новые гусеницы в специализированном магазине. Этот вариант хорош, но может пробить брешь в семейном бюджете.

ФОТО: nifhi.mrc51.ruТакие гусеничные снегоходы собираются умельцами

Самодельный мини-трактор на гусеницах: из чего сделать своими руками

Самым лучшим мини-трактором можно назвать модернизацию мотоблока. Если владелец не желает самостоятельно ставить его на гусеничный ход или для этого попросту нет времени, вполне можно приобрести необходимые узлы.

А после того как гусеницы для мотоблока «Нева» или любого иного приобретены, можно цеплять к нему различное навесное оборудование (плуг, окучник, плоскорезы). Цены на небольшие гусеницы для мотоблоков не слишком высоки, в отличие от длинных элементов, используемых в более крупной технике.

Предлагаем посмотреть в видеообзоре, как выглядит и работает мотоблок на гусеницах.

Watch this video on YouTube

Самодельный вездеход на гусеничном ходу: болотоход своими руками

Вездеходы-болотоходы − это вообще отдельная история. Для многих охотников и рыболовов изготовление вездехода из мотоблока («Нева» или любого другого) на сегодняшний день остаётся единственным выходом. Приобретение подобной техники не каждому по карману. К тому же самодельный агрегат проще ремонтировать в дороге, если сам его собирал по винтику.

Предлагаем Вашему вниманию несколько фотопримеров интересных самоделок из мотоблоков и бензопил, поставленных на гусеничный ход.

ФОТО: hewic.ruvegity.ru.netФОТО: guns.allzip.orgНу, а теперь – бонус: несколько фотографий, демонстрирующих высоту полёта фантазии наших умельцев и примеры воплощения её в жизнь.

1 из 6

ФОТО: forum.sakh.com
ФОТО: youtube.com
ФОТО: forum.sakh.com
ФОТО: youtube.com
ФОТО: twitter.com
ФОТО: avatars.mds.yandex.net

Из каких элементов делают вездеходы

На этапе подготовки уточняют целевое назначение транспортного средства.

При составлении технического задания утверждают следующие параметры:

• количество мест;
• вес и габариты перевозимых грузов;
• сезонность эксплуатации;
• требования к проходимости, плавучести.

Максимальная скорость для такой категории транспорта не является определяющим фактором.

С учетом перечисленных особенностей надо рассмотреть основные функциональные компоненты самоделки.

Двигатели и трансмиссия

Мотоциклетные силовые агрегаты выбирают по причине ценовой доступности. Сравнительно простая конструкция упрощает ремонт и настройку. Однако при выборе автомобильного мотора можно получить в свое распоряжение высокую мощность, снизить шум и вибрации.

Для корректного выбора надо учесть, что 2-тактный мотор подойдет для караката — вездехода на крупных пневматиках. Желательно предусмотреть принудительную систему охлаждения. Сравнительно медленное внедорожное транспортное средство при движении не будет обдуваться сильным потоком воздуха, как мчащийся по шоссе мотоцикл.

Если предполагается строительство гусеничного вездехода своими руками, выбирают автомобильный двигатель. Серийный 4-цилиндровый мотор создает большой крутящий момент даже на небольших оборотах. Дизель потребляет меньше топлива и отличается увеличенным ресурсом. Бензиновый агрегат проще запускается в сильный мороз.

Элементы трансмиссии создают с учетом особенностей силового агрегата и других важных факторов. При установке маломощного двигателя от Запорожца, например, придется часто увеличивать обороты для повышения крутящего момента на приводном валу. Чтобы обеспечить необходимую скорость вращения ведущего колеса, надо подобрать соответствующую коробку передач.

Рама и корпус

Силовой каркас создают из стальных труб круглого или квадратного сечения. Применяют сварные или винтовые соединения. Несущий кузов используют редко, т. к. этот вариант не обеспечит высокой стойкости к нагрузкам

Особое внимание, кроме прочности, уделяют устойчивости к разрушительным процессам коррозии. По этой причине, а также для снижения веса применяют алюминиевые или пластиковые элементы обшивки

Если необходима плавучесть, обеспечивают герметичность нижней части самодельного корпуса. Сальниками предотвращают проникновение воды в месте выхода привода. Можно переместить соответствующий узел выше ватерлинии.

Сочлененная рама — «переломка» позволяет трансформировать вездеход. Эта особенность пригодится для поворота в ограниченном пространстве, при езде через валуны и завалы из бревен. Следует помнить о том, что усложнение конструкции увеличивает вес транспортного средства и соответствующим образом уменьшает надежность. Простые инженерные решения подразумевают отсутствие лишних трудозатрат при сборке и возможность ремонта в полевых условиях.

Шины и гусеницы

Для монтажа пневматиков диски расширяют, дополняют перемычками с приваренными кольцевыми фиксаторами. Камеру закрепляют гибкими элементами, вырезанными из транспортерной ленты. Для дополнительной защиты и улучшения внедорожных параметров устанавливают протекторы.

Пружинную или рессорную подвеску применяют редко, т. к. пневматики обладают хорошими демпфирующими свойствами. Снижение давления при необходимости преобразует профиль колеса в широкую «котлету». Расширение опоры уменьшает нагрузку на грунт. Не надо забывать, что низкий клиренс затрудняет преодоление высоких препятствий. Для гусеничного вездехода подойдет торсион. Вместо серийных барабанных тормозов можно создать планетарный механизм.

Если невозможно использовать фабричную гусеницу от снегохода или другой техники, создают самодельный аналог. Типичное решение — прочная транспортерная лента с вмонтированными грунтозацепами.

Прочие необходимые детали

В соответствии с выбранной схемой постройки составляют перечень дополнительных функциональных компонентов.

В конструкцию можно добавить:

• двери;
• светотехнику;
• контрольные приборы, индикаторы;
• зеркала заднего вида;
• стеклоочистители;
• сиденья с электроподогревом;
• автономную печку;
• шноркель для преодоления водных преград;
• фаркоп и прицеп;
• музыкальный центр и акустику;
• кенгурятник и подножки;
• лебедку.

Уточнения делают с учетом целевого назначения. Для улучшения автономности ставят дополнительные баки. Чтобы экономить моторесурс основного силового агрегата, независимое электроснабжение обеспечивают с помощью отдельного бензинового (дизельного) генератора.

Критерии выбора

Сразу стоит понимать, что самый легкий аппарат не может по определению отличаться внушительной грузоподъемностью и перевозить много пассажиров. Кроме того, на него нельзя поставить мощный мотор, и потому особо быстрым такой транспорт тоже не будет. Для езды по глубокому снегу подойдет всякая модель, потому что иначе это уже и не вездеход вовсе. Если планируется перемещаться по неоднозначному рельефу, по горам, нужно выбирать модификации с жесткой сцепкой. Очень хорошо, если они имеют широкие гусеницы — тогда удастся проехать даже там, где больше никакой транспорт не выручит.

Для рыбалки и охоты, а равно и для езды по заболоченной, переувлажненной местности наилучшим образом подойдет снегоболотоход. Желательно оставлять некоторый резерв для дополнительного груза, для перевозки дополнительных людей. Но чем выше грузоподъемность, тем выше и общая масса машины.

Порядок изготовления вездехода

Есть умельцы, которые изготавливают своими руками не то что вездеходы — танки в натуральную величину. Однако чаще всего в планах домашнего мастера — мини вездеход гусеничный, на котором можно съездить в лес, на рыбалку, за грибами, а также в магазин или в гости к соседу по размытой дороге или напрямик по пересеченной местности. Как правило, они не оборудованы пассажирским местом и грузовым отсеком, однако являются компактными, недорогими и экономичными машинами.

Простейшие мини вездеходы на гусеницах делаются из грузовых самоходных тележек. Достаточно установить на колеса гусеничную ленту, изготовить которую легко и просто из резиновой полосы и металлических скоб, предотвращающих соскальзывание ленты. Однако следует помнить, что гусеничный движитель, повышая проходимость, одновременно отнимает скоростные характеристики. Поэтому обычно мастера стараются собрать машины на основе более скоростных моделей и даже покупают мощные моторы отдельно.

Для начала необходимо определиться с имеющимися запчастями и решить, каких размеров и мощности будет машина. Базовый чертеж гусеничного вездехода можно найти в интернете и доработать, но лучше сделать с нуля, используя нужные размеры и детали.

Необходимые инструменты и материалы

Рассмотрим два способа сделать самодельную вездеходную машину. Первый попроще, второй — чуть сложнее.

У многих сельских жителей есть мотоблок, который не жалко превратить в вездеход. В идеале стоит брать дизельный мотоблок, он мощнее. Итак, за основу взят дизельный мотоблок «Зубр». Замечателен он тем, что имеет мощность двигателя целых 8 л. с., достаточно мощный аккумулятор с генератором, а также фару для перемещения в темное время суток. Ключевая черта — данная модель способна притормаживать левым или правым колесом, что дает возможность разворачиваться на месте за счет отдельного тормоза на каждое колесо. Это позволяет переработать его по типу гусеничного трактора ДТ-75, где поворот осуществляется посредством фрикционов, притормаживающих колеса с той стороны, куда нужно повернуть.

Никаких изменений в конструкцию вносить не нужно. Достаточно соединить колеса с одной стороны резиновой лентой и заблокировать сцепное устройство между мотоблоком и адаптером.

Вездеход можно изготовить несколькими способами

Необходимые инструменты:

• острый и прочный нож-резак;
• монтировка;
• отвертки шлицевая и крестовая;
• кусачки;
• молоток.

Материалы: покрышки от трактора МТЗ-82 — они пойдут на гусеницы резиновые для вездехода. Достаточно двух покрышек.

Процедура проста:

1. Срезать боковую часть покрышки. Она достаточно твердая, но если нож хорошо заточен, проблем не возникнет.
2. Натянуть остаток покрышки на колёса с одной стороны.
3. Повторить для второй покрышки и колес с другой стороны.

Работа закончена. Как видно, мастер не производит никаких конструктивных доработок с мотоблоком, поэтому эта работа доступна даже начинающим механикам.

Второй способ посложнее и потребует умения соединять детали и узлы от разных машин. Зато результат порадует мощностью и проходимостью.

Необходимые детали и материалы:

• двигатель (в приведенном примере мастер приобрел новый «Lifan» мощностью 22 л. с.);
• КПП от мотоцикла «Урал»;
• транспортерная лента (для изготовления гусениц);
• уголок металлический;
• профтруба металлическая;
• колеса от легкового автомобиля ВАЗ (любой «классики»).

Инструменты:

• УШМ (болгарка);
• сварочный инвертор;
• набор гаечных ключей;
• дрель;
• молоток;
• рулетка.

Такой набор найдется в любой мастерской и не потребует дополнительных затрат.

Гусеницы являются основным элементом вездехода

Порядок сборки

Действия по сборке:

1. Сварить раму из профтрубы.
2. Собрать редуктор и планетарный механизм.
3. Установить двигатель на раму.
4. Установить гибкую муфту между КПП и задним мостом.
5. Собрать фрикцион из дисков сцепления мотоцикла «Урал».
6. Установить цепную передачу, которая будет передавать крутящий момент.
7. Сварить корпус вездехода.
8. Собрать гусеницы. Для основы используется транспортерная лента, в качестве траков — уголок.

В результате получится одноместный вездеход, прочный, надежный и достаточно простой по конструкции, чтобы все возможные неполадки можно было устранить максимально быстро и недорого

Еще одно важное преимущество состоит в том, что большинство узлов и деталей можно найти на разборках, а значит, снова сэкономить. Двигатель можно взять старый и менее мощный, но если нужны хорошие скоростные характеристики и по-настоящему высокая проходимость, 22-сильный Lifan будет оптимальным выбором

Как сделать бортоповоротный вездеход на шинах?

Самодельные конструкции вездеходов всё больше набирают обороты среди желающих управлять этим видом транспорта. Самыми популярными считаются состоящие из двух секций. Трёхсегментные аппараты собираются гораздо реже, их увеличенная длина препятствует манёвренности. Самыми распространёнными моделями конструкций вездеходов являются:

• вездеходы-переломки 4х4;
• вездеходы с двигателем Lifan;
• вездеходы с двигателем жидкостного охлаждения с двумя или четырьмя цилиндрами.

Каждый выбирает конструкцию в зависимости от индивидуальных предпочтений, однако в последнее время для самостоятельной сборки становятся всё более актуальными схемы бортоповоротных вездеходов на шинах.

Начать стоит с того, чтобы сделать колёса для будущего транспортного средства. Для шин самодельных аппаратов, как правило, используются камеры грузовых автомобилей, иногда (гораздо реже) – камеры сельскохозяйственных прицепов.

Некоторые специалисты отмечают, что для вездехода с четырьмя колёсами, базирующегося на основе мотоцикла, лучше использовать вертолётные или самолётные камеры. Их изготавливают из высококачественной резины, и толщина стенок является одинаковой по всей площади шины.

Чертёж нужно составлять в зависимости от параметров будущего вездехода. Сборку этого транспортного средства можно осуществить самому, потому как конструкция бортоповоротного вездехода является максимально простой. Процесс не так сложен, как это кажется на первый взгляд, но тем не менее требует наличия определённых умений

Важно отметить, что существует множество моделей, которые имеют аналогичную схему сборки: отличия деталей при этом невелики. Всё больше мастеров собирают бортоповоротные вездеходы из «Урала»

Главная составляющая проведения работ – токарное оборудование.

Сначала необходимо собрать раму и установить все необходимые детали. Если аккуратно поворачивать, то тормоза в вездеходе практически не используются – тем не менее они пригодятся при резких манёвренных действиях. Иногда кроме основных тормозов также устанавливают и дополнительные, благодаря чему транспортное средство становится более безопасным.

После сборки рамы стоит приступить к изготовлению колёсных дисков

Важно обеспечить защиту транспортного средства от попадания жидкости, песка и грязи и позаботиться о воздушном клапане, который наиболее уязвим в этом плане – он должен быть выполнен из нержавеющего вида стали. Ось сооружения делается с помощью трубы: на неё должны быть установлены подшипники

После этого производится монтаж дисков.

Вездеходы на шинах низкого давления

Достаточно часто самодельные болотоходы устанавливают на ободрышах. Специфический термин используют для обозначения переделанных крупногабаритных покрышек. Чтобы уменьшить вес и улучшить гибкость конструкции, удаляют корд и лишнюю резину. Для выполнения процедуры пользуются ножом и лебедкой. Обработку выполняют с учетом особенностей эксплуатации. Для езды по болотистой местности, например, уменьшают глубину канавок.

Чертежи для самодельных вездеходов

При поиске конструкций на шинах рекомендуется обратить внимание на следующие модели:

• Professor;
• Priob-70;
• «Чертенок»;
• «Кузовок».

Свежий взгляд на предложенные готовые решения поможет внести нужные изменения в конструкторскую документацию.

Как собрать

Монтажные работы выполняют по рассмотренному выше алгоритму. Ободрыши закрепляют на новом каркасе. Функциональные диски можно сделать из старых алюминиевых тазов или других подходящих заготовок. Прочную фиксацию обеспечит пожарный шланг.

Нюансы при работе своими руками

Для переделки можно использовать колесо от МАЗ, ЗИЛ, другой грузовой техники. Следует проверить целостность внутренней части. При работе с прочной резиной инструменты быстро приходят в негодность. Нужно подготовить точильный диск, чтобы восстанавливать остроту кромки при необходимости. Для разметки применяют мелки.

Заключение
