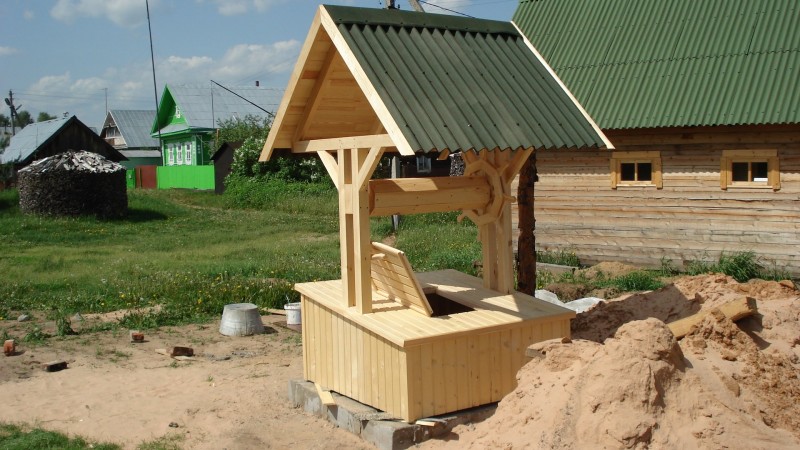

Оформление колодца: колодезный домик (открытый и закрытый)

Использование скважинного адаптера

Павильон или кессон наилучшим образом обеспечивают защиту источника водоснабжения. Однако оба эти решения отнюдь не дёшевы. Если речь идёт о солидном загородном доме и обширном участке, заметные финансовые затраты по обустройству скважины, несомненно,  оправданы.

Но что делать тому застройщику, который не обладает бесконечным бюджетом, строит небогатый сельский домик или скромную дачу? Для обустройства скважины на даче существует экономное альтернативное решение — скважинный адаптер.

С его помощью водопроводную трубу, идущую из дома, можно ввести непосредственно в обсадную трубу скважины. Никакой кессон не нужен. Правда при необходимости обслуживания, адаптер придётся раскапывать, ведь он находится в грунте. Но необходимость в этом возникает редко.

Скважинный адаптер представляет собой разборный фитинг, состоящий из двух частей: наружной и внутренней. Наружная часть располагается снаружи обсады и служит для соединения с водопроводной трубой, идущей в дом.

К ответной внутренней части подсоединяется труба от насоса. Обе части адаптера, соединяющиеся на обсадной трубе, имеют радиусную форму, повторяющую диаметр ствола. Соединяются элементы через двойное герметичное уплотнение.

Адаптер в обсадной трубе, вставляется в заранее просверленное отверстие. При установке следует тщательно проверить герметичность соединений

Адаптер должен размещаться ниже глубины промерзания грунта и монтаж должен быть произведен с особой тщательностью. Обсадная труба остаётся на поверхности земли, её оставляют невысоко торчащей над уровнем земли. Сверху монтируется крышка, в которую вводят электрокабель для питания погружного насоса.

В сильные морозы холод будет проникать внутрь скважины по обсадной трубе. Поэтому, если зимние температуры опускаются ниже -20 °C, рекомендуем скважину укрыть на зиму еловыми лапками, соломой или утеплить иным способом.

Единственное, но весомое преимущество адаптера перед кессоном — дешевизна. Из недостатков: сложность обслуживания оборудования, слабая защищённость от механических повреждений электрокабеля, менее надёжная подвеска насоса (он держится не на тросе, а на одной лишь водопроводной трубе).

Обустройство с помощью скважинного адаптера. И адаптер и водопроводная труба должны располагаться ниже глубины промерзания грунта

И да, оборудование для водоснабжения может быть установлено только в доме. Смонтировать адаптер можно самостоятельно, но потребуется специальный ключ с длинной насадкой, некоторая техническая сноровка и немало терпения.

В заключение скажем, что «дешёвый и сердитый» скважинный адаптер действительно дёшев. Однако не всегда может быть применён и не обеспечивает того же уровня защиты источника и долговечности, что и кессон.

Как выбрать место для колодца

Есть много народных способов, с помощью которых делается выбор. Можно использовать лозоходство, применить биолокационную рамку, осмотреться вокруг и найти рой насекомых, которые вьются над источником. Однако чтобы верно определить то самое место, достаточно придерживаться определенных правил:

• Постройка не должна создавать помех использованию других объектов, например, клумбам, готовым или планируемым строениям, садовым тропкам.
• На участке следует выбирать самое возвышенное место, это позволит избежать попадания внутрь дождевой воды, и насыщенного ней грунта.
• Самое низкое место необходимо планировать под компостную яму, септики, очистительные сооружения.
• Следует учитывать расстояние от колодца до выгребной ямы, оно составляет более 15 метров.
• Конструкция должна располагаться недалеко от дома, но и не слишком близко, минимальное расстояние превышает 8 метров.

Выбор отделочных материалов

Выполнить работу можно с применением разных стройматериалов. Любой из выбранных вариантов имеет свои положительные и отрицательные качества. Чтобы не ошибиться, принять правильное решение, необходимо оценить используемые компоненты.

Дерево

Древесину можно назвать классическим материалом, она подходит как для отделки шахт, так и в качестве основы для оголовка, колодезных столбов, кровли. С его помощью выполняется декоративная отделка, например, резьба, окраска, дополненная рисунком, изображением.

Облицовка древесиной имеет свои особенности:

• Материал недорогой. Его можно найти на рынке, в строительных магазинах, на пилорамах.
• Сырье податливо обработке. Позволяет создавать красивые сооружения, которые гармонично впишутся в общий стиль дачи. Инструмент для работы найдется практически в каждом доме.
• Для благоустройства можно применить готовые отделочные изделия, например, имитация бруса (фальшь), вагонка, блокхаус. Такие компоненты позволяют значительно снизить затрачиваемое на работу время, получить великолепный результат.
• Конструкцию можно дополнительно украшать оригинальными резными элементами.
• Над шахтой лучше установить крышу, которая защитит углубление от атмосферных осадков, листьев, других посторонних объектов. К тому же, это отличный декоративный элемент.

Облагораживать кладезь деревом – отличный вариант. Однако стройматериал имеет два важных недостатка – плохая устойчивость к влажной среде, является хорошей кормовой базой для вредителей. Поэтому перед тем как использовать сырье для облицовки, его необходимо обработать специальными лаками, антисептиками.

Кирпич и его разновидности

Существует несколько видов такого стройматериала – силикатный, керамический, сырец. Отделывать сооружение можно любым из перечисленных. Например, красный кирпич придаст объекту яркий цвет, хорошо будет смотреться на дачном участке. Универсальным материалом является вариант из обожженной глины. Ним можно как обкладывать готовый оголовок, так и полностью выстроить его.

Для сооружения криницы из кирпича или ее обшивки необходимо придерживаться определенных правил:

• Обустройство производится только из сырья, имеющего полнотелую структуру.
• Материал впитывает влагу, поэтому поверхность необходимо периодически обрабатывать гидростойкими лаками. Нанести слой штукатурки, когда она подсохнет, дополнительно втереть цемент.
• Для работы желательно использовать такой же стройматериал, которым снаружи обложен дом.
• Кладка выполняется как круглой, так и квадратной формы. Для первого варианта используется меньше сырья.
• Ширина кладки не должна превышать размер в два кирпича (25 см).

Камень

Каменные конструкции популярны. Задекорировать сооружение таким материалом стоит намного дороже рассмотренных вариантов. Но результат того стоит. На выходе получается стильное строение с повышенной износостойкостью.

Основные характеристики такой облицовки сводятся к следующему:

• Для работы можно использовать как натуральный, так и искусственный камень.
• Для декорирования применяются небольшие окатанные камни и крупные булыжники.
• Материалом выполняется отделка шахты и оголовка.
• Если работа выполнена качественно, постройка прослужит не одно десятилетие.
• Чтобы подчеркнуть сооружение, к нему можно выложить тропинку из того же стройматериала, сверху установить кровлю, покрытую металлочерепицей.

Отделочные материалы и их способы комбинирования

Кроме перечисленных вариантов можно использовать пластик или сайдинг. Оформление выполняется достаточно быстро. Хорошо смотрится керамогранитная или керамическая плитка. Она может быть гладкой или шероховатой, матовой или глазированной, выполненной под старину. Отдельно можно выделить клинкерную плитку, состоящую из обожженной сланцевой глины. С годами данный материал не меняет внешнюю структуру, устойчив к влаге, напоминает кирпичную кладку.

Если выбирается вариант обычной покраски и оштукатуривания сооружения, то для облицовки не нужно использовать дерево, кирпич или камень. Достаточно очистить поверхность бетонного кольца, оштукатурить его, покрыть слоем грунтовки, окрасить. Также штукатурка часто применяется для кирпичных строений, а покраска в чистом виде – для деревянных.

Металл и кованые элементы в основном используются для стоек и кровли. Часто делают комбинированные конструкции, например, выполненные из деревянных реек оголовки под бочку, обвязанные металлическими кольцами.

Подбор и монтаж оборудования для поставки воды

Оборудование для индивидуального водоснабжения состоит из следующих элементов:

• Насоса, он может быть погружным либо располагаться на поверхности.
• Автоматики, управляющей работой насоса и предохраняющей его от перегрузок.
• Гидроаккумулятора, открытого либо закрытого (мембранного бака). Последний предпочтительнее, он обеспечивает стабильное давление в водопроводе.

Открытый накопитель воды приходится устанавливать в верхней точке водопровода, на чердаке или под потолком верхнего этажа. Закрытая ёмкость не имеет ограничения по месту установки.

Основные элементы водоснабжающего оборудования частного дома из скважины: насос, гидроаккумулятор, автоматика

Характер обустройства скважины в значительной степени определяется типом и местом установки водоснабжающего оборудования. Рассмотрим основные варианты комплектации источника оборудованием.

Поверхностный насос для неглубокой скважины

Поверхностный насос ощутимо дешевле, проще в установке и обслуживании, чем погружной. Наиболее рациональный и экономически оправданный вариант — комплектная насосная станция «три в одном», в состав которой входит поверхностный насос, относительно небольшой (20-60 л) мембранный бак и вся необходимая автоматика.

В скважину опускают только всасывающий шланг. Таким образом, упрощается обустройство скважины, обслуживание насоса. К тому же шланг имеет небольшой диаметр, что позволяет использовать его в так называемых «нортоновских скважинах» (абиссинских колодцах), куда погружной насос просто не поместится.

Насосные станции имеют лишь один, но весьма существенный недостаток. Поверхностная помпа не в состоянии поднять воду с большой глубины, для большинства моделей предел — 8-10 м. Это ограничивает сферу применения насосных станций колодцами и неглубокими скважинами.

Из-за малой высоты подъёма насосные станции с верхним расположением помпы зачастую приходится устанавливать максимально близко к устью скважины. В противном случае придётся дополнительно преодолевать гидравлическое сопротивление от источника воды до места в доме, где установлен насос.

Принципиальная схема водоснабжения на основе комплектной насосной станции с поверхностным расположением насоса. Применяется для неглубоких скважин из-за небольшой высоты подъёма воды

Погружной насос для глубокой скважины

Для подъёма воды из скважин глубиной более 10 м приходится использовать погружные насосы. Правильный выбор помпы и определение её высоты подвеса в обсадной трубе — отдельный и довольно непростой вопрос.

В рамках темы статьи нам лишь нужно понять, каким дополнительным оборудованием оснащается насос, как он монтируется, подключается.

Как мы уже упоминали, обязательные элементы водоснабжающего оборудования индивидуального дома — гидроаккумулятор и управляющая автоматика. В случае с погружным насосом, высота подъёма которого в разы больше, чем у поверхностного, никаких ограничений по месту установки закрытого гидроаккумулятора нет.

Мембранный бак и управление можно размещать довольно далеко от устья скважины, расстояние до источника незначительно влияет на работу системы. Отличное место для размещения оборудования — сухое и чистое техническое помещение в доме, в подвале или первом этаже.

Схема автономного водоснабжения на основе погружного насоса. Мембранный бак можно располагать на довольно большом расстоянии от скважины

Монтаж оборудования

Оборудование должно обеспечить стабильность подачи воды. Для бесперебойной подачи существуют различные виды насосов, а для их работы требуется электрическое питание. Наиболее простой вариант обустройства места для оборудования скважины является приямок. Неоспоримое преимущество такой площадки в том, что ее можно сделать из подручных материалов.

По причине того, что в приямок может попасть влага, специалисты рекомендуют такой вид площадки для оборудования как адаптер. Способы обустройства площадок с адаптером подразумевают, что роль кессона играет обсадная колона. Применять способ можно, если обустройство обсадной колоны сделано в одну емкость и обеспечена герметичность труб. Для такого случая трубы обычно выбираются из стали. Пластик не рекомендуется для конструкции адаптера, так как насос закрепляется на водопроводной трубе, а не подвешивается на тросе.

Еще один вариант площадки для обустройства оборудования, упомянутый выше кессон. Это герметичная емкость, которая считается надежной и долговечной. Емкость можно обустроить готовую или сделать ее своими руками. Кессоны бывают пластиковыми или стальными. Пластиковые герметичны, весят немного, просты в монтаже. Стальные варианты герметичны, надежны, но нуждаются в обработке антикоррозийными составами, отличаются более высокой ценой

Оборудование монтируется уже после того, как смонтирована площадка, при этом важно учесть некоторые нюансы

Способы установки опор для заборов

Этапы строительства колодца из бетонных колец

Колодезную шахту можно выполнить из многих материалов, и если в давние времена с этой целью чаще всего использовались древесина или камень, то в настоящее время наибольшей популярностью и востребованностью пользуются конструкции, выполненные из бетонных колец. Неполные питьевые сооружения из железобетонных колец на сегодняшний день являются самым часто встречающимся вариантом в условиях приусадебного садоводства и огородничества, что обусловлено не только простотой монтажа, но оптимальным соотношение цена-качество.

Копка и установка колец

Существует несколько способов, позволяющих производить копку шахты колодца для водоснабжения своими руками:

• при выкапывании открытым способом производится непрерывное рытьё шахты вплоть до появления слоя подземных вод. В этом случае стандартный диаметр котлована должен быть больше размеров кольца примерно на 20-30 см, а спустить и поставить кольца друг на друга в шахту можно посредством установленной снаружи лебедки. Все зазоры между стенами шахты и кольцами нужно засыпать крупнозернистым песком или щебенкой. Для заделки швов применяются специальные герметизирующие составы;
• при наличии обвалистых или зыбучих грунтов рекомендуется осуществлять копку колодезной шахты закрытым способом. Изначально нужно удалить полтора метра верхнего слоя грунта и опустить в полученное углубление первое колодезное кольцо. Дальнейшая работа по удалению грунта должна производиться внутри, а по мере его углубления нужно поочередно устанавливать следующие элементы конструкции.

Создание донного фильтра

На сегодняшний день практикуется обустройство двух вариантов донных фильтров, которые отличаются достаточно высокой эффективностью и могут быть выполнены самостоятельно:

• прямой тип донного фильтра используется при незначительной приточной силе и наличии рыхлого, мягкого или глинистого дна. Общие показатели толщины такого фильтране превышают полметра. Особенно актуален такой способ фильтрации на плывунах, так как фильтр очень эффективно предотвращает размывание. Обустройство заключается в очистке дна от загрязнений и ила, засыпке крупных камней и щебня, после чего насыпается средний слой в виде средне-фракционной щебенки. Завершающий верхний слой может быть представлен мелкой галькой или кварцевым песком;
• применение обратного донного фильтра востребовано в колодезных конструкциях с песчаным дном и защищает воду от замутнения. Слои такой фильтрационной системы представлены речной галькой, гравием, шунгитом, а также крупными камнями и щебнем.

Внутренняя и наружная гидроизоляция

После возведения на приусадебном участке альтернативного источника водоснабжения, очень важно заблаговременно продумать его гидроизоляцию, что позволит продлить срок службы. Технология и правила самостоятельной гидроизоляции следующие:

• высушить конструкцию, откачав воду;
• провести осмотр на предмет наличия трещин или сколов;
• осуществить гидроизоляционные мероприятия посредством нетоксичного материала.

В качестве основных материалов для гидроизоляции можно рассматривать применение жидкого стекла, горячего битума и специального герметика.

Серия Каллакс

Лучшее время

Есть два периода, когда копать колодец лучше всего: это вторая половина августа и середина зимы — после двух недель морозов. В это время уровень грунтовых вод самый низкий, верховодки почти нет. Так что работать будет просто и вы не промахнетесь с определением дебита — он в это время минимальный и страдать от недостатка воды в детальнейшем вам не придется.

Зима и позднее лето — лучшее время для копки колодцев

Если работает бригада, они могут справится за несколько дней: два-три, изредка — больше. Если работать планируете в одиночку, времени в августе может не хватить. Это зона «пограничная» — перед дождями. Тогда надо начинать работу раньше. Может, с начала августа. В это время уже верховодки мало, а к середине месяца (даже если работать одному вечерами) вы будете уже возле водоносного слоя. В общем, старайтесь рассчитать так чтобы выход на водоносный горизонт пришелся на самое «безводное» время. Желательно еще и гидроизоляцию стенок закончить.

Готовимся к копке: изучаем ТБ

Неопытные хозяева часто забывают об элементарных правилах безопасности, несоблюдение которых может поставить под угрозу здоровье человека, работающего в шахте. Напомним их, чтобы избежать травм.

• Копальщик должен иметь на голове защитную каску. Если сорвется ведро, доставаемое помощником, то это поможет избежать травмы.
• Ведра с грунтом поднимают на толстых веревках, кольца опускают канатами.
• При копке шахты свыше 6 метров на ведре фиксируют 2 веревки: основную и страховочную.
• Для страховки от подвижек грунта копающий должен быть привязан веревкой, второй конец которой крепко фиксируют к чему-нибудь прочному на поверхности.
• Если шахта получается глубокой, то обязательно периодически проверяют, нет ли загазованности. Для этого поджигают свечу. Если гаснет – значит, газа много, и надо его выветрить. Для этого вылазят из шахты, привязывают к веревке большое одеяло и несколько раз его опускают до дна и обратно. Обычно газы вместе с одеялом поднимаются наверх. После этого можно вновь спускаться, проверить качество воздуха свечой и продолжать работу. Если же газы не вышли, придется искать вентилятор и опускать его вниз.

Пошаговая инструкция по изготовлению домика для колодца

1. Измерить диаметр или ширину оголовка колодца. На основании этих размеров будет рассчитываться периметр деревянной основы конструкции.

   Каркасная основа

2. Из бруса сечением 50х100 мм изготовить деревянную раму. Удобней делать её на ровной поверхности, проверяя конструкцию при помощи строительного уровня.

3. К раме, перпендикулярно её основанию, прикрепить 2 бруса (вертикальные стойки) сечением 50х100 мм длиной 72 см. Вверху соединить их брусом сечением 50х50 мм, который будет играть роль конька.

   Конструкция готова для установки на колодезное кольцо

4. Вертикальные стойки соединить с основанием каркаса (в его углах) при помощи стропил. Для того чтобы стропила плотно прилегали, необходимо верхние концы стоек с обеих сторон обрезать под углами в 45 градусов.

   Верхние концы вертикальных стоек подпилены с двух сторон под углом 45 градусов

5. К основанию одной из сторон каркаса (в том месте, где будет дверь), прикрепить широкую доску. На неё в дальнейшем будут ставиться вёдра с водой из колодца. Её ширина не должна быть менее 30 см.

6. На оставшиеся стороны набить доски меньшей ширины. Это нужно для прочности конструкции и удержания её на кольце колодца.

   Закрепление конструкции на бетонном кольце

7. Готовый каркас прикрепить на бетонное кольцо колодца при помощи болтов. Для этого необходимо совместить отверстия стоек и бетонного кольца, в которые вставить болты и закрутить гайки.

   Вертикальные балки закрепляются к бетонному кольцу на болты

8. Установить ворот с рукояткой на вертикальные стойки. Закрепить его в конструкции.

   Ворот закреплён металлическими пластинами к вертикальным стойкам

9. Прикрепить к каркасу дверь с ручкой и шпингалетом.

   Поверхность скатов готова к покрытию кровельным материалом

10. Обшить фронтоны и скаты каркаса досками. Крайние доски скатов должны выходить за пределы конструкции. Это сыграет роль козырька и защитит фронтоны от намокания.
11. Закрепить кровельный материал на скатах крыши.

Каркас должен иметь правильную геометрическую форму, так как смещения и перекосы в будущем негативно скажутся на целостности конструкции. Места соединений деревянных элементов каркаса можно дополнительно укрепить металлическими уголками. Для этого подойдут саморезы с редким шагом резьбы диаметром от 3,0 до 4,0 мм и длиной от 20 до 30 мм.

Когда конструкция установлена на кольцо колодца, можно приступить к изготовлению ворота. Это приспособление необходимо для подъёма и спуска ведра.

Ворот для колодца

Круглое бревно длиной 90 см и диаметром от 20 см и более. Длина ворота должна быть на 4–5 см меньше, чем расстояние между вертикальными стойками. Это даёт возможность не задевать стойку краем ворота.

Размеры металлических элементов должны точно подходить к отверстиям ворота

• Предварительно его нужно очистить от коры, выровнять рубанком и отшлифовать.
• Для сохранения цилиндрической формы, края бревна обмотать проволокой или обтянуть металлическим хомутом.
• В торцах бревна, по центру, просверлить отверстия диаметром 2 см и глубиной 5 см.

Перед изготовлением ворота бревно должно быть сухим и без трещин

• Сверху закрепить металлические шайбы с аналогичными отверстиями. Это необходимо для предотвращения разрушения и растрескивания древесины во время эксплуатации.
• Такие же отверстия просверлить на одинаковой высоте в вертикальных стойках. Потом туда вставить металлические втулки.
• В готовые отверстия бревна вбить металлические пруты: слева — 20 см, справа — Г-образная рукоятка ворота.

Металлические детали для ручного ворота

• Подвесить ворот с металлическими деталями на вертикальные стойки.
• Прикрепить к вороту цепь и подвесить к ней ёмкость для воды.

Дверца на домик своими руками

К одной из сторон каркаса закрепить 3 бруска (предназначенные для каркаса двери) сечением 50х50 мм;

Брусы крепятся к стропилам и основанию всей конструкции

В соответствии с размерами каркаса собрать дверь из одинаковых досок. Сверху, снизу и по диагонали подогнанные доски скрепляются брусками;

• Прикрепить металлические петли к дверце;
• Затем установить дверцу на каркас и закрепить петли на саморезы или гвозди;

Дверные петли закреплены гвоздями

• Закрепить на внешней стороне двери ручку и шпингалет;
• Проверить дверь. Она не должна зацепляться при открытии и закрытии.

Установка кровельного материала

Последним этапом постройки домика для колодца будет установка гидроизоляционного слоя на крышу. Это сохранит древесину и продлит срок эксплуатации конструкции. В качестве защиты от воды используют рубероид или, как в нашем случае, мягкую черепицу.

В качестве кровли выбрана мягкая черепица

Виды колодцев

Сооружения могут использоваться как для получения воды, так и для ее удаления, имеют название инфильтрационные и поглощающие соответственно. Представляют собой углубления в земле, которые достигают водоносного горизонта. Они могут уходить вглубь на несколько сотен метров (артезианские скважины). В зависимости от вида грунта, необходимого объема добываемой воды, глубины ее залегания, ландшафта, а также технических возможностей можно обустраивать ключевые, срубовые, буровые колодцы. Есть также декоративные модели, которые используются в основном для эстетического наслаждения. Рассмотрим подробно существующие виды:

1. Ключевой. Строительные работы не занимают много времени, материальные затраты минимальны. Главное условие – наличие на поверхности источника. Для восходящих родников, которые выходят на поверхность вследствие нарушения целостности водонепроницаемых пород, делают забетонированную круглую или квадратную площадку, углубленную на 20 см. Если же ключ нисходящий, то дополнительно устанавливают фильтр.
2. Шахтный. Сооружается при условии залегания вод на глубине до 25 метров. Он состоит из оголовка, шахты, водоприемного уровня. В зависимости от вида последней из перечисленных частей, все конструкции делятся на неполные, полные, совершенные с зумпфом.
3. Трубчатый. Бурят как незначительные, так и глубокие скважины. Представляет собой соединенные между собой металлические трубы. Снизу устанавливают фильтр, сверху ручной насос. Для неглубоких колодцев используют трубы одного диаметра. Мелкие скважины еще называют абиссинские, нортоновские, глубоководные – артезианские.
4. Декоративные. Используются для украшения участка, а также маскировки инженерных коммуникаций, в единичных случаях – как скважина с питьевой водой. Их можно дополнительно оформлять крышей, на которой высаживают ампельные растения.



Выводы и полезное видео по теме

Видео #1: Правила устройства колодца из заводских бетонных колец

Видео #2: Практические советы желающим копать колодец

Видео #3: Процесс изготовления бетонного кольца в разборной опалубке

Мы привели лишь базовые способы строительства колодца. На деле вариантов сооружения больше, описанные схемы могут комбинироваться. Однако предложенной информации вполне достаточно для успешного устройства индивидуального источника водоснабжения.

Если у вас есть опыт строительства колодца, пожалуйста, поделитесь информацией с нашими читателями. Оставляйте комментарии и добавляйте фотографии самодельных колодцев в форме ниже.
