Как приварить петли на ворота

Содержание:

Подготовительные работы
Методика крепления к воротам
- Нюансы установки на опоры разного сечения
- Необходимые инструменты и материалы
Как самому сварить калитку из профиля
Технология процесса
- Устанавливаем платики
- Устанавливаем ворота
- Привариваем петли к воротам
Правильно привариваем петли своими руками
- Привариваем ушки
- Особенности приварки петель к круглым, квадратным и каменным столбам
- Примеряем ворота и делаем разметку
- Привариваем петли к воротам
Фото примеры оформления искусственных цветов в интерьере
Отличия монтажа петель в зависимости от конфигурации опор
- Монтаж петель к квадратным столбам
- Монтаж петель к круглым столбам
- Монтаж скрытых петель
Фальш-потолок и его особенности
Выбор петель и их количества
Разновидности
Покраска ворот
Сухая и мокрая шлифовка
Технология приварки петель
Видео описание
- Нюансы установки на опоры разного сечения
- Установочные и сварочные работы
Видео описание
Виды и конструкции петель
Разновидности петлей
- Цилиндрические
- Цилиндрические усиленные
- Сквозные петли
- Накладные трехсекционные
Технология приварки петель
Видео описание
- Нюансы установки на опоры разного сечения
- Установочные и сварочные работы
Видео описание
Заключение

Подготовительные работы

Начинают с приварки платиков к петлям. Этот этап можно пропустить, если используются готовые навесы с монтажными пластинами либо при монтаже на круглые столбы небольшого сечения. Платики вырезают из листовой стали болгаркой, выбирая листы толщиной не менее 5 мм.

Перед сборкой петли её внутренняя часть (то место, где находится подшипник) тщательно обрабатывается смазкой, а участок, отводимый под сварку, очищают от пыли и ржавчины. Варят на горизонтальной поверхности. Два платика укладываются рядом по длинной стороне с зазором 2–3 мм. Сверху кладётся половина навеса, привариваемая к одной из пластин сплошным швом. Аналогичную операцию выполняют со второй половиной. Получившиеся швы аккуратно зачищают.

Методика крепления к воротам

Ворота из профнастила

Без сварки петли устанавливают на болты

Установка поворотных петель на ворота производится 3 основными способами:

электросварка – детали петель приваривают к полотну и каркасу;
установка на болты – чаще используется, если полотно изготовлено из дерева;
на саморезы – рекомендуется для тонколистовых конструкций, наподобие створок из профнастила.

Размещение фурнитуры может быть скрытым или видимым. К последним, например, относят все варианты накладных петель. Спрятать с глаз можно цилиндрические модели.

Нюансы установки на опоры разного сечения

В качестве опорных столбов для ворот чаще всего используют профильные или круглые железные трубы. Характер сечения влияет на способ фиксации фурнитуры.

На столбы с квадратным или прямоугольным сечением петли привариваются с наружной стороны, на плоскость опоры.

Если опорный столб круглый, сразу же определяют, в какую сторону открывается створка. Затем находят наиболее выступающую линию – обычно это середина трубы, отступают от нее в сторону распахивания 5–6 мм и закрепляют петли. К круглой профтрубе варить сложнее. Здесь требуется аккуратность. По возможности сварку заменяют установкой на болты.

Необходимые инструменты и материалы

Для работы понадобятся петли, сварка и защитный шлем

Для монтажа фурнитуры потребуется:

поворотные петли необходимой конструкции;
рулетки и строительный уровень;
сварочный аппарат;
болты, саморезы, другой крепеж, если фурнитуру монтируют другим способом.

Как самому сварить калитку из профиля

Красивые ворота: какие они?

Изготовление производят в той же последовательности, что и створки ворот. Каркас собирается из профтрубы сечением 40х20 мм со стенкой 1 или 2 (мм).

Если для отдельно стоящей калитки нет места, ее врезают в створку ворот. Для этого в каркасе формируют проем, приваривая 2 вертикальных элемента.

Недостаток врезной калитки заключается в большой высоте порога.

Наиболее практичный вариант замка — узкопрофильный, предназначенный для установки в прямоугольную трубу. Он защищен от атмосферных воздействий, благодаря чему прослужит дольше накладного. Отверстие в трубе по длинным сторонам вырезают болгаркой, по короткой — высверливают с последующим удалением перемычек лобзиком и обработкой напильником.

После монтажа калитки ее закрывают и обмазывают ригель замка мелом. Далее поворачивают ключ, чтобы на коробке появилась белая отметина, и по ней вырезают отверстие.

Технология процесса

Устанавливаем платики

Как сделать ворота из профнастила своими руками

У многих неопытных сварщиков возникают определенные сомнения по поводу возможности приваривания цилиндрических петель к плоской поверхности. Не стоит сомневаться – эта процедура с круглыми петлями выполняется куда легче, чем с квадратными и шестигранными.

Для того чтобы правильно приварить круглые петли, необходимо позаботиться об установке платиков – они привариваются к самим петлям при помощи сварочного аппарата. Необходимо сделать это ровным швом. Путем приваривания платиков к петлям организуется удобная площадка для установки петель на сами ворота. Эти незаменимые элементы подбираются в соответствии с массой ворот и прочностью материала, из которого изготавливаются платики.

Усиление петель платиками

Некоторые мастера приваривают петли без использования платиков. Такой вариант также возможен, однако благодаря их применению крепление является более надежным.

Устанавливаем ворота

Перед тем, как варить петли на ворота, створки ворот необходимо правильно расположить в проеме гаража или забора. Сложность процедуры заключается в том, что ворота следует размещать в проеме до приваривания петель, то есть фактически на глаз. Чтобы расположить ворота максимально точно, необходимо воспользоваться строительным уровнем и большим терпением. Регулировка положения ворот должна осуществляться столько раз, сколько необходимо до достижения ровного положения створок. Только после точного размещения можно выполнять приваривание.

Воротные петли с приваренными платиками

Привариваем петли к воротам

Теперь разберемся, как правильно приварить петли на ворота. Несмотря на кажущуюся сложность этой процедуры, ее вполне реально выполнить при должной сноровке и терпении. Приваривание петель на ворота гаража выполняется в несколько последовательных шагов, указанных ниже:

Намажьте гаражные петли с приваренными платиками солидолом, чтобы обеспечить их плавный ход после установки. Также подготовьте тонкие подкладки под петли – их толщина не должна превышать 5 мм. Они необходимы прежде всего для круглых петель.
Произведите правильную разметку полотна под петли. Так, необходимо наметить отступы от краев на 25-30 см. Разметка наносится строительным карандашом.

Подготовленные платики

Приварите петли к дверному полотну. Для этого первоначальным образом приварите штыковые части петель, поначалу лишь слегка прихватив их сваркой, после чего варите металл по направлению снизу-вверх, обеспечивая при этом максимально ровный шов.
После приваривания первого шва на всех петлях, необходимо при помощи уровня (для этих целей лучше использовать строительный) следует проверить правильность открывания и закрывания ворот. Если дефекты не обнаружены, можно продолжить.

Приваренная к воротам железная петля

После того, как установка петель на ворота путем приваривания завершена, нужно аккуратно обработать все сварные швы шлифовальной машинкой. Последний этап – покраска ворот и петель любым понравившимся вам цветом. На этом все!

Как видите, самостоятельное крепление петель ворот не являются такой сложной задачей, невыполнимой в домашних условиях. Достаточно иметь под рукой необходимое оборудование и неукоснительно соблюдать указанные в данном руководстве рекомендации к действию.

Если вы устанавливаете петли для ворот гаража, приваривайте их таким образом, чтобы двери открывались наружу. В противном случае после снегопада возникнут большие проблемы.

Это интересно: Гаражные ворота (85 фото) — стандартные размеры универсальных металлических ворот для гаража, модели с пультом управления

Правильно привариваем петли своими руками

Чтобы конструкция не проседала под собственным весом и удобно открывалась, правильно приваренные петли на ворота должны отвечать следующим требованиям:

сварные швы делаются непрерывными;
по возможности петли провариваются по всему периметру;
чтобы навесы не подвергались дополнительным нагрузкам, их устанавливают максимально ровно;
при навешивании тяжёлых створок устанавливать дополнительные петли.

Привариваем ушки

У неопытного мастера может не хватить умения надёжно приварить петли с цилиндрическим корпусом к плоской поверхности. В таком случае используются пластинки из металла, называемые платиками или ушками. К петлям их приваривают в следующем порядке:

На ровную поверхность параллельно кладутся две пластины с промежутком между ними 2 — 3 мм;
В зазор помещают петлю;
Пластины приваривают непрерывным швом к цилиндрическому корпусу. Одну к верхней части петли, а другую к нижней.

Особенности приварки петель к круглым, квадратным и каменным столбам

Чтобы ворота функционировали без заедания, нужно приварить петли к круглым столбам через металлические подложки толщиной 2 — 3 мм. Место установки навесов на стойке нужно сдвинуть на 5 — 6 мм наружу. Это обеспечит максимальный раствор створок.

Место установки навесов на круглом столбе нужно сдвинуть на 5 — 6 мм наружу

На квадратные опоры петли устанавливаются заподлицо с наружной стороной. Сначала их только прихватывают. Затем с помощью деревянного бруска или уголка производится выравнивание по вертикали, контролируя его отвесом. Если после предварительной навески ворот их открыванию ничего не мешает, производится окончательная сварка.

Внутри каменных столбов, предназначенных для навешивания ворот, помещается металлическая труба. К ней привариваются закладные для установки петель. Если бетонный или каменный столб без закладных, навесы крепятся с помощью вбитых или вкрученных в отверстия прутьев. Для массивных ворот на кирпичные и каменные заборы в качестве опор применяются швеллеры, установленные на столбчатых фундаментах.

Для приваривания петель на ограде и воротах из профильного листа подготавливается пара перемычек. Их устанавливают параллельно длинным сторонам. Расстояние между ними выбирается таким, чтобы поместилось три перемычки. После закрепления снизу и сверху привариваются петли. Чтобы избежать повреждения сваркой, профлист прикручивается поверх установленных навесов. Для надёжности рекомендуется приваривать гаражные петли, способные выдерживать значительные нагрузки.

Примеряем ворота и делаем разметку

Готовые створки устанавливаются в проём и выравниваются по уровнемеру. На расстоянии около 20 см от верхнего и нижнего края намечается куда нужно приварить петли. Если вес створок превышает 200 кг, вверху устанавливается ещё один навес. После разметки отвесом или лазерным уровнем проверяется положение петель по вертикали, чтобы не было ни малейшего перекоса, иначе они быстро износятся.

Привариваем петли к воротам

С навесов удаляют ржавчину и грязь. Затем их покрывают солидолом или похожей смазкой, чтобы не было спекания во время сварки. Под круглые петли, для обеспечения плавности хода, подкладываются пластины из металла толщиной до 5 мм. Навесы сначала прихватываются к створкам, а затем — к опорам. Если после проверки открытия и закрывания изъянов не обнаружено осуществляется окончательная сварка. Установка петель на металлические двери и калитке делается по аналогичной схеме.

Навесы сначала прихватываются к створкам, а затем — к опорам

Фото примеры оформления искусственных цветов в интерьере

Отличия монтажа петель в зависимости от конфигурации опор

Есть несколько отличий при установке ворот или калиток к разным видам столбов.

Монтаж петель к квадратным столбам

Монтаж петель к квадратным столбам производят на тот угол стойки, который находится со стороны, в которую распашные элементы открываются.

Монтаж петель к круглым столбам

Особенности того, как приварить петли к круглым столбам, зависят размера открывающегося изделия. Круглая форма позволяет скрыть погрешности в просчётах ширины ворот, установить их с большим зазором между створками, который позволит свободно функционировать конструкции даже при их провисании.

На схеме ниже, Вы можете увидеть один из вариантов, как можно приварить петлю к круглому столбу.

Поверхность круглого столба условно делится на четыре четверти. Монтаж производится в зоне той четверти, которая находится со стороны, в которую будет производится открывание монтируемого элемента. Использование платиков при монтаже к круглым опорам может быть одностороннее (только на воротах) или обоюдное (с применением узкой крепёжной пластины.

Монтаж скрытых петель

Установка скрытых петель производится в вырезы, которые делаются для них в каркасе калитки или двери, а также в несущей опоре. Применение таких элементов имеет свои положительные стороны и минусы. Последним можно отнести дополнительную сложность монтажа и ослабление надёжности воротного или дверного каркаса. Достоинство можно считать отсутствие щели между открывающимися элементами и столбами.

Фальш-потолок и его особенности

Выбор петель и их количества

Если принято решение использовать для установки ворот приварные петли, то выбрать можно из нескольких видов:

самый простой и недорогой вариант представляет собой разъемный цилиндр с вращающейся осью в одной части и полостью-колпаком в другой. Такие петли нуждаются в периодической смазке, без которой быстро начинают скрипеть;
наиболее популярны петли той же конструкции, но усовершенствованные шариком либо подшипником, на которые опирается ось. Они могут быть как двух-, так и трехсекционными;

Приварные петли с шарикомИсточник dekoriko.ru

ещё один вариант – такие же петли с приваренными к каждой части металлическими пластинками.

Однако мало знать, как приварить петли к воротам – сначала нужно рассчитать нагрузку на них и определиться с количеством. Сделать это несложно, если знать вес створок.

Петли без пластинок выдерживают максимум 400 кг в зависимости от их диаметра и длины и толщины металла. А петли с пластинами, которые принимают на себя часть нагрузки, рассчитаны на более внушительный вес – они могут выдержать до 600 кг.

Зная расчетную нагрузку на петли и вес конструкции, можно определить необходимое их количество. Разумеется, меньше двух на створку их не будет. А в случае с тяжелыми воротами количество навесов увеличивают до 3 или 4. Дополнительную петлю устанавливают чуть ниже верхней, на которую приходится основная нагрузка.

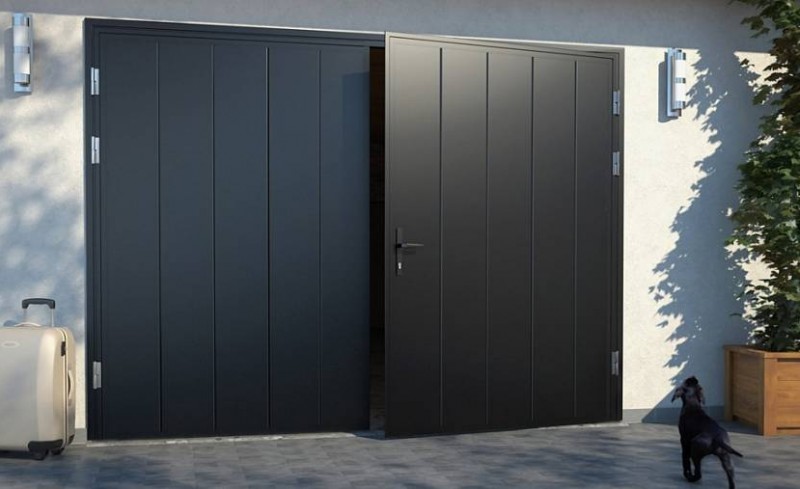

По 3 петли часто ставят на массивные утепленные гаражные воротаИсточник dekoriko.ru

Кстати, усилить обычные петли можно и самостоятельно, приварив к ним вырезанные из толстого металла пластинки подходящего размера. Сварной шов должен быть сплошным.

Разновидности

По стандарту ГОСТ петли подразделяются на:

Цилиндрические, имеющие опорный подшипник (или с эксцентриком);
Цилиндрические, имеющие усиленную конструкцию;
Сквозные;
Скрытые;
Трехсекционные накладные.

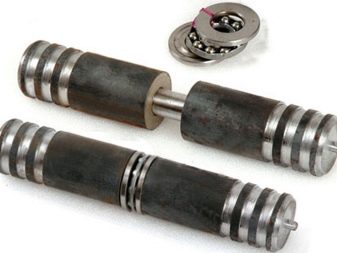

Цилиндрические оснащены шариком, или, по-другому, подшипником. Они хорошо подойдут для монтажа нетяжелых стандартизированных ворот. Но стоит запомнить, что нагрузка на все петли должна составлять не более 400 кг. Это максимально удерживаемый вес. Его нужно уточнять во время покупки, так как для каждого вида петель он свой

Поэтому важно обязательно знать этот показатель

Они стандартны как по форме, так и по внешнему виду и выглядят, как цилиндр, состоящий из двух частей. Соответственно, на одной части располагается штырь, который вставляется во вторую часть. Однако петли с опорными подшипниками оснащены еще и шариком. Этот шарик расположен во второй части, в которую вставляется штырь.

Шарик обеспечивает более плавную работу при большой нагрузке. К тому же в противоположной стороне от подшипника часто имеется специальное отверстие, закрывающееся заглушкой. При необходимости ее снимают и смазывают конструкцию. Также иногда встречаются модели, когда подшипник расположен по середине и две части как бы скользят по шарику, обеспечивая легкое открытие и закрытие створок. Минусом является сложность в смазывании, так как придется немного приподнимать створку.

Цилиндрические усиленные (с крыльями) петли выдерживают большую нагрузку, доходящую до 600 кг. От обычных цилиндрических их можно отличить по внешнему виду и наличию добавочных деталей (пластины крепления). Это позволяет принять каркасу, створке и воротным опорам вес всей конструкции равномерно. Крепятся они сваркой или прикручиваются саморезами и обеспечивают раскрытие в двух направлениях.

Изготавливаются они из более прочного металла и поэтому способны выдерживать большую нагрузку. К тому же стенки со стержнем более толстые, чем обычно, потому увеличена их несущая способность. Подшипники у таких моделей всегда маркируются.

Сквозные (навесные) крепления подходят в том случае, если нет возможности обеспечить сварочный или винтовой крепеж. Чтобы их прикрепить, придется просверлить опорную колонну ворот и воспользоваться саморезами или гайками. Однако петли отличаются небольшой массой максимально удерживаемого веса, доходящего только до 200 кг. Бывают правосторонними и левосторонними. Ими можно оснастить навесы.

Сквозные петли имеют стержень, проходящий насквозь. Самые простые конструкции подразделяются на три основных элемента: штырь, чтобы соединить две половинки, и две петли. В более сложных вариантах элементов может быть намного больше. Чтобы защитить штырь от вынимания снизу, устанавливают (приваривают или прикручивают) заглушку. Если ее нет, то сверху на штырь приваривают специальный ограничитель.

Накладные трехсекционные (магнитные) крепления целесообразны, если створки очень тяжелые.

Они подходят для ограждений и отличаются:

Высокой износостойкостью и надежностью;
Не дает полотну провиснуть, так как берут на себя практически всю нагрузку;
Легко и без шума раскрываются и захлопываются;
Самые защищенные от взлома из всех видов.

Их можно перепутать со сквозными, но относятся они к цилиндрическим. Посередине имеются два штыря, которые смотрят в разные стороны друг от друга. С двух сторон на них крепят пустые подшипники и приваривают.

Эти петли буквально прошли проверку временем, так как впервые эта конструкция была создана уже много сотен лет назад

В наши дни они привлекают внимание благодаря своему необычному и симпатичному дизайну. Бывают любой формы, выполняются в виде разных фигур

Выгоднее всего сочетаются со створками из дерева и металла.

Петли-стрелы бывают шарнирными и полушарнирными и подходят для достаточно увесистых и габаритных ворот.

Они могут быть:

Обычными;
Фигурными;
Съемными.

Различия петель по форме:

Цилиндрические. Фиксация петель очень плотная на любых воротах. Они имеют округлую форму и легко оборачиваются, ничего не задевая;
Квадратные. Форма довольно специфичная, поэтому для монтажа требуется небольшой отступ от рамы. Фиксируются более надежно, мало заметны на полотне, имеют привлекательный вид;
Шестигранные. Похожи на квадратные модели. Фиксируются примерно между цилиндрическими и квадратными, то есть они универсальны;
Каплевидные. Подходят для деревянных и металлических ворот. Они очень устойчивые и отличаются высокой прочностью. И, ко всему прочему, достаточно привлекательны внешне.

Покраска ворот

Покраска изготовленных и установленных ворот необходима для повышения защиты материала конструкции от коррозийных процессов, разрушающих открытый металл. Следует учесть некоторые факторы:

Поверхность, требующая окрашивания, хорошо зачищается от заусенцев и задиров, после чего обезжиривается. Для этого используют растворитель.
Подготовленные створки сварных ворот грунтуют. Желательно воспользоваться грунтующим составом глубокого проникновения с добавками, противостоящими ржавчине.
Поверхность окрашивают в желаемый цвет. Лучше выполнять эту работу пульверизатором или широким валиком.

Сухая и мокрая шлифовка

Для шлифовки дерева перед нанесением отделочных покрытий и после них применяют две актуальных техники — сухую и мокрую.

Сухое шлифование увеличивает эффективность абразива и даёт возможность более аккуратно использовать его. На стадиях промежуточной шлифовки деликатных отделочных материалов это то, что надо. Недостатком данной техники является то, что шкурка быстро забивается мусором. Чтобы устранить эту проблему, специалисты советуют использовать наждачное полотно с противозасоряющимися свойствами.

Мокрая шлифовка предполагает нанесение жидкости на зернистую поверхность наждачки. В роли такой рабочей жидкости может выступать обыкновенный мыльный раствор, уайт-спирит и минеральное масло.

Абразив при мокрой шлифовке засоряется гораздо медленнее и, соответственно, его срок службы увеличивается. Но мокрый способ также предполагает и образование неприятного месива из стружки и пены. Домашнему мастеру в данном случае придётся периодически протирать деревянное изделие.

Технология приварки петель

Прежде чем рассказать о том, как варить петли на ворота, стоит подробнее остановиться на условиях, необходимых для их нормальной работы.

Даже если нагрузка рассчитана верно, петли могут не справиться с ней, если их положение будет хоть немного отклоняться от вертикали. Они быстро выйдут из строя. И второй момент: между корпусом петли и опорным столбом должен оставаться небольшой зазор в 1-2 мм, чтобы металлические части столба и ответной части навеса не соприкасались и не терлись друг о друга. Такую же щель нужно оставлять и со стороны створки.

Видео описание

Чтобы понять, о чем идет речь, посмотрите видео

Нюансы установки на опоры разного сечения

Опорные столбы, на которые навешиваются створки, могут быть круглого, квадратного или, реже, прямоугольного сечения. Есть разница между тем, как правильно приварить петли на ворота к круглым столбам или опорам из профильных труб.

Если профильная труба имеет ровные грани без изгибов и искривлений, то справиться с задачей, как правильно приварить петли на ворота к квадратным столбам, будет легко. Они устанавливаются на наружную плоскость опоры.

Навес с пластинами на квадратном столбеИсточник distroy.ru

В случае с опорой круглого сечения нужно сначала решить, в какую сторону будут открываться створки. Затем находят самую выступающую линию (середину столба относительно проема) и отступают от неё на несколько миллиметров наружу – в сторону распахивания. Достаточно 5-6 мм, чтобы калитка или створка ворот плавно и без рывков ходила вокруг оси навеса. Так как приварить петли на ворота к круглым столбам сложнее, чем к квадратным, здесь нужно быть особенно аккуратным и внимательным, выдерживая одинаковый размер отступа для всех петель.

Установочные и сварочные работы

Опытные сварщики рекомендуют сначала приварить навесы к створкам, уложив их на ровную горизонтальную поверхность. К ним приваривают половинку в виде полого цилиндра, а к опорам впоследствии – ответную часть со штырем (штырем вверх). От верхнего и нижнего края отступают примерно на 15 см.

Каркас калитки с приваренными петлямиИсточник www.chipmaker.ru

Затем створку с приваренными навесами устанавливают в проем на подставки, обеспечивающие нужное расстояние до земли, и жестко фиксируют струбцинами, клещами и другими приспособлениями. Делают это так, чтобы она стояла строго вертикально, а между ней и опорой оставался зазор в 5 мм или около того. Для этого пользуются лазерным уровнем или отвесом, а между элементами вставляют проставки нужной толщины.

Другие мастера предпочитают сначала выставить калитку, а затем приваривать петли и к ней, и к столбу. Большой разницы нет, каждый делает так, как ему удобно.

Другой вариант – при изготовлении створок делать верхние и нижние ребра каркаса цельными и разрезать их после навешивания на петлиИсточник sqezo.ru

Теперь о том, как правильно приварить навесы на ворота. Последовательность работ выглядит так:

вокруг петель сверху и снизу оборачивают и закручивают проволоку толщиной 1,5-2,5 мм для образования зазора между ней и плоскостью сварки. Можно подкладывать спички или другие подходящие по толщине предметы, но они выпадают, смещаются или ломаются, что очень неудобно;
на опорах размечают места крепления навесов и прикладывают к ним ровный длинный брусок или профильную трубу. Закрепляют её по уровню, обеспечив вертикальное положение.

Видео описание

Как это выглядит, смотрите в этом видео:

петли с накрученной проволокой прижимают к бруску и к столбу и тоже фиксируют в вертикальном положении;

петли прихватывают сваркой к опорам в 2-3 точках;

точно так же прихватывают вторую (верхнюю) часть петель к каркасу или полотну створок;

когда прихватки застынут, ворота проверяют на открывание – они должны распахиваться на 180 градусов, не заедая и не перекашиваясь;

если все в порядке, створки снова закрывают, фиксируют и приваривают петли на чистовую сплошным швом снизу вверх;

остывшие швы очищают молотком от окалины и шлифуют болгаркой, чтобы придать более эстетичный вид

Но эту работу нужно выполнять осторожно, чтобы не повредить стык.. После окрашивания отшлифованные стыки станут практически незаметнымиИсточник i.ytimg.com

После окрашивания отшлифованные стыки станут практически незаметнымиИсточник i.ytimg.com

Не стоит открывать ворота, пока сварные швы полностью не остынут и не наберут прочность.

Навесить металлические ворота можно и на другие навесы, которые крепятся винтами или гайками. Но сварной способ более надежный и долговечный, особенно если знать, как правильно приварить петли на ворота и четко выполнять все требования, касающиеся технологии их монтажа.

Виды и конструкции петель

На сегодняшний день чаще всего устанавливаются и используются распашные ворота. Для крепления такой конструкции существуют различные по количеству секций, форме и способу фиксации петли.

В форме цилиндра. Элементы оснащены опорными подшипниками, которые спрятаны внутри их корпуса. Предельная нагрузка на такие петли должна быть не более 400 килограмм, поэтому их устанавливают на ворота небольшого веса. Крепятся цилиндры только сваркой.
В форме цилиндра с усилением. Такие крепления дополнительно оснащены специальными пластинами, с помощью которых распределяется нагрузка между стойками и створками. На такие элементы допускается нагрузка до 600 килограмм. Крепить их можно не только сваркой, но и при помощи винтов.
Сквозные элементы. Используются для конструкций, которые невозможно закрепить ни винтовыми соединениями, ни сваркой. В этом случае стойка просверливается насквозь, а соединение с воротами происходит с помощью гаек. Такие крепежи рассчитаны на небольшой вес до 200 килограмм.
Накладные трехсекционные петли. Элементы обладают повышенной устойчивостью к попыткам взлома и предназначаются для больших и тяжелых створок. Прикрепленные такими петлями воротные конструкции будут плавно скользить, не провиснут и не начнут скрипеть.
Петли —стрелы. Эти шарнирные или полушарнирные стальные элементы предназначаются для тяжелых и толстых конструкций. Больше всего они подходят для больших гаражных ворот. Петли-стрелы имеют высокое качество, повышенную прочность и надежность. Они удобны при установке и могут быть простыми, съемными и фигурными.
Кованые петли или жиковины. Такие элементы отлично подойдут для деревянных ворот, за которыми скрывается дом, построенный в старорусском стиле. Работая по своему назначению, они еще способны украсить конструкцию и придать ей особый колорит.
Регулируемые крепежи. С помощью таких приспособлений можно изменять положение створок конструкции по высоте. Они выдерживают нагрузку не более 200 килограмм и применяются в том случае, если через какое-то время опорные стойки могут сместиться.

При выборе подходящих для воротной конструкции крепежных элементов следует проследить, чтобы они обладали следующими характеристиками:

бесшумно работали;
без усилий поворачивались;
произвольно не двигались;
были устойчивы к взлому.

Разновидности петлей

От правильного выбора петлей для калитки зависит продолжительность их эксплуатации. Выбор петель зависит от нескольких факторов, а именно:

Вес створки калитки.
Максимально возможная нагрузка.
Материал, из которого сделан каркас конструкции.
Размеры створки.

Как правило, петли для распашных ворот рекомендуется использовать с подшипниками. Более того, если вы хотите, чтобы ворота и калитка открывались плавно, то на каждую створку можно установить по три петли. Хотя чаще всего устанавливают по две петли, особенно если длина ворот до 3 метров.

Кроме всего прочего, петли для ворот различаются по способу крепления, среди которых использование гаек и саморезов, сварки, закрутки на винты. Выбирая калиточные петли, обязательно учитывайте следующие факторы:

Уровень шума при открывании/закрывании калитки должен быть сведен к минимуму

Отлично, когда калитка открывается вообще тихо.
Полотно калитки после ее установки, не должно провисать.
Петли должны быть устойчивы к взлому.
Должны быть изготовлены из качественного материала и долговечными.
Калитка должна легко поворачиваться.
Важно учитывать ширину распахивания створки.. Согласно установленному ГОСТу существуют классификации петлей для распашных калиток и ворот

Итак, петли бывают таких классификаций:

Согласно установленному ГОСТу существуют классификации петлей для распашных калиток и ворот. Итак, петли бывают таких классификаций:

Цилиндрические с опорным подшипником.
Сквозные.
Для потайной установки.
Цилиндрические с усиленной конструкцией.
Трехсекционные накладные.

Теперь рассмотрим особенности каждого типа петель.

Цилиндрические

Внутри цилиндрических навесов имеется специальный подшипник. Такие навесы обладают небольшой массой и идеально подходят для распашных калиток и ворот. Они способны выдержать нагрузку до 400 килограмм. При покупке обязательно уточните класс навесов, так как от этого и зависит их способность выдерживать массу

Важно заметить, что такие петли имеют красивый внешний вид, так как вся начинка скрыта корпусом

Цилиндрические усиленные

Такие навесы способны справиться с массой створок до 600 килограмм. Внутри их также имеется шарик. По внешним характеристикам они ничем не отличаются от обычных цилиндрических. В усиленных имеется две дополнительные пластины для усиления конструкции. Благодаря этому вся нагрузка равномерно распределяется на каркас двери и опорный столб.

Сквозные петли

Этот вариант навесов идеален в тех случаях, когда нет никакой возможности использовать винтовой способ крепления и даже сварку. Для их крепления необходимо просверлить отверстия в опорной колоне ворот и использовать саморезы/болты с гайками. Их производство осуществляется левыми и правыми.

Важно! Один из минусов сквозных навесов заключается в том, что они неспособны выдерживать большую нагрузку, а только до 200 килограмм

Накладные трехсекционные

Если створка ворот с калиткой имеет большую массу, то трехсекционные навесы идеальное решение. Они обладают большой популярностью, среди достоинств выделяются следующие моменты:

Износоустойчивость.
Надежность.
Исключает вероятность провисания створки.
Обеспечивает тихое и плавное открывание.
Обладают высоким уровнем взломостойкости.

Итак, мы рассмотрели с вами особенности выбора и разновидностей навесов для створки. Теперь подробнее рассмотрим детали их приваривания. Ведь если выбрать качественные навесы, а приварить их неправильно, то они не будут выполнять своей главной задачи.

Также существует петли с доводчиками для установки на калитку. Такие навесы обеспечивают плавное и бесшумное закрывание створки, что положительно сказывается на продолжительности эксплуатации как самой двери, так и навесов.

Технология приварки петель

Видео описание

Чтобы понять, о чем идет речь, посмотрите видео

Нюансы установки на опоры разного сечения

Навес с пластинами на квадратном столбеИсточник distroy.ru

Установочные и сварочные работы

Каркас калитки с приваренными петлямиИсточник www.chipmaker.ru

Теперь о том, как правильно приварить навесы на ворота. Последовательность работ выглядит так:

вокруг петель сверху и снизу оборачивают и закручивают проволоку толщиной 1,5-2,5 мм для образования зазора между ней и плоскостью сварки. Можно подкладывать спички или другие подходящие по толщине предметы, но они выпадают, смещаются или ломаются, что очень неудобно;
на опорах размечают места крепления навесов и прикладывают к ним ровный длинный брусок или профильную трубу. Закрепляют её по уровню, обеспечив вертикальное положение.

Видео описание

Как это выглядит, смотрите в этом видео:

петли с накрученной проволокой прижимают к бруску и к столбу и тоже фиксируют в вертикальном положении;

петли прихватывают сваркой к опорам в 2-3 точках;
точно так же прихватывают вторую (верхнюю) часть петель к каркасу или полотну створок;
когда прихватки застынут, ворота проверяют на открывание – они должны распахиваться на 180 градусов, не заедая и не перекашиваясь;
если все в порядке, створки снова закрывают, фиксируют и приваривают петли на чистовую сплошным швом снизу вверх;
остывшие швы очищают молотком от окалины и шлифуют болгаркой, чтобы придать более эстетичный вид

После окрашивания отшлифованные стыки станут практически незаметнымиИсточник i.ytimg.com

Не стоит открывать ворота, пока сварные швы полностью не остынут и не наберут прочность.

Заключение

Источник
