Расчет лестницы с забежными ступенями

После того, как на основании видео определены основные размеры изогнутой лестницы, нужно рассчитать конфигурацию и количество забежных ступеней.

П-образная лестница

Прежде всего, необходимо обозначить центр дуги, совпадающей с внутренним радиусом лестницы, то есть точку «А». Затем определить количество поворотных ступеней.

Предположим, что забежными будут ступеньки по седьмую включительно. Тогда через начало восьмой ступени проводится прямая DE. Линия АВ делит лестницу на левую и правую части. По середине марша необходимо провести кривую ас, соответствующую линии движения. От АВ на линии движения откладывается участок, равный ½b, где b – ширина обычной ступени. Получаем точку 1.

Далее от нее откладываем отрезок равный b и отмечаем точку 2. Аналогично через равные промежутки отмечаем остальные точки 3-7. Далее через точку 1 и А проводим прямую до пересечения с DE. Также проводим прямую через точки 2 и А. На участке DE получаем точки 1 и 2. Откладываем на прямой DE отрезки, равные участку 1-2, и помечаем их цифрами 3, 4, 5, 6 и 7, соответственно. Теперь соединяем точку 3 на линии движения ас с точкой 3 на прямой DE, затем соединяем соответствующие точки 4, 5, 6, 7. Таким образом, определяется конфигурация ступенек. Аналогичный расчет делается для правой части лестницы с поворотными ступенями.

Расчет поворотной лестницы на 90 градусов

Как и в случае с П-образной лестницей находится точка «А» и проводится прямая АС. Возможны два варианта расположения ступенек:

• прямая АС делит угловую ступень пополам;
• две ступеньки своими краями примыкают к прямой АС.

Во втором случае, аналогично с П-образной лестницей, проводится линия движения ас. На криволинейном участке откладываются отрезки длиной b (ширина прямой ступеньки). Определяется количество забежных ступеней. Предположим, это будут ступеньки 1, 2, 3 и 4. Тогда через окончание ступени 4 проводится прямая ЕВ, где «В» — пересечение прямых ЕВ и СА. Далее от точки «А» произвольно откладывается отрезок АD, и на нем отмечаются точки 2, 3 и 4 таким образом, чтобы отрезок А2 был равен двум частям, отрезок 23 – трем, 34 – четырем. За одну часть принимается произвольный отрезок равный 1 условной единице (см, дм).

Теперь соединяем точки 4 и В. От точек 2 и 3 до пересечения с АВ проводим прямые, параллельные отрезку В4. Получившиеся на участке АВ точки, соединяются соответственно с точками 3 и 2 на линии движения ас. Данные линии определяют конфигурацию забежных ступеней.

В случае, когда прямая АС делит ступеньку пополам, расчет забежной лестницы выполняется аналогично.

Ползунковые переключатели

Исходные данные для расчетов

Для того чтобы верно рассчитать и построить удобную поворотную лестницу на 2-й этаж следует учитывать следующую информацию:

• Размеры рассчитываются по формуле, основанной на длине шага человека, которая равняется 60-65 см, т.е. в среднем – 62,5 см.
• Хорошим соотношением глубины и высоты ступеней, удобным для перемещения признано 29:17 см.
• Удобство передвижения на верхний этаж обеспечит следующее соотношение: 2 высоты ступенек плюс глубина ступеньки должны равняться 62±4 см.

Однако существует и альтернативный способ рассчитать размеры

• Комфортным углом наклона лестницы специалистами признается уклон в 30-40 градусов.
• Глубина проступей должна быть не меньше чем 45-й размер обуви, т.е. не менее 27-31 см. Если нет возможности устроить достаточную глубину, можно компенсировать это более длинным выступом ступеньки.

Недостаточную глубину проступи частично можно компенсировать, убрав подступенок.

Высота ступеней должна составлять от 12,0 до 22,0 сантиметров.
Ограждения лестницы должны находиться выше центра тяжести среднего человека, т.е. от 90 до 120 см. Особенно это важно для поворотных конструкций на 90 градусов.

Если в доме имеются маленькие дети, ограждения должны быть не менее 120 см в высоту, а расстояние между балясинами лучше заполнить сплошными панелями и установить дополнительный поручень.

Расчет лестниц с поворотом на 90°

Укажите необходимые размеры в миллиметрах

X — длина проема, который будет занимать лестницаY — высота от уровня пола первого этажа до уровня пола второго этажаE — ширина лестницыF — выступ ступенейZ — толщина ступеней

C — количество всех ступенейP — количество ступеней + площадка

Расчет поворотных лестниц несколько сложнее расчета прямых лестниц. Расчет удобства лестницы вычисляется по формуле, основанной на длине шага. Длина шага человека составляет от 60 до 66 см, в среднем — 63 см. Удобная лестница соответствует формуле: 2 высоты ступени + глубина ступени = 63±3 см.

Наиболее удобный наклон лестницы — от 30° до 40°. Глубина ступеней лестницы должна соответствовать 45 размеру обуви — не меньше 28-30 см. Недостаток глубины можно компенсировать выступом ступени. Высота ступени должна быть до 20-25 см.

Так же добиться удобства поворотной лестницы можно изменяя высоту площадки.

Программа нарисует чертежи поворотной лестницы с основными углами и размерами. На чертежах показаны общие размеры лестницы, разметка верха ступеней на тетивах, углов ступеней и основные размеры самих ступеней.

У вас пока нет сохраненных расчетов. Зарегистрируйтесь или войдите, что бы иметь возможность сохранять свои расчеты и отправлять их по почте.

Открывать результаты расчета показывать рядом с формой раскрывать окно расчета

Автор проекта: Дмитрий Житов Facebook Vkontakte Приглашаю вас в друзья.

Расчет лестниц с поворотными ступенями на 90°.

Деревянная лестница с поворотными ступенями позволяет значительно съэкономить пространство в доме без потери удобства и функциональности

При расчете обратите внимание на оптимальное число поворотных ступеней. По моему опыту оптимально 3 ступени при ширине лестницы в 80 см

Больше — ступени будут слишком узкими и поэтому неудобными.

Если проем располагается только над верхней частью лестницы, то важна высота в месте поворота до перекрытия, во избежание травм головы. Она должна быть не менее 2 метров.

При данной конструкции ширина лестницы играет важную роль. Поскольку напрямую влияет на удобство поворотных ступеней. Чем шире лестница — тем большее количество ступеней возможно применить без потери удобства.

В силу разнообразия проектов и конструкций, перила для лестниц в программе никак не рассчитываются и не показываются.

Важно! Обратите внимание на размеры поворотных ступеней. Что бы получить размеры ступени — не забудьте прибавить к этим размерам величину выступа

Расчет каменной лестницы для ничем не отличается от расчета деревянной или металлической лестницы. Главное — правильно рассчитать размеры ступеней. Их высота обязательно должна быть одинаковой для всех ее частей.

Расчет удобства лестницы вычисляется по формуле, основанной на длине шага. Длина шага человека составляет от 60 до 66 см, в среднем — 63 см. Удобная лестница соответствует формуле: 2 высоты ступени + глубина ступени = 63±3 см.

Наиболее удобный наклон лестницы — от 30° до 40°. Глубина ступеней лестницы должна соответствовать 45 размеру обуви — не меньше 28-30 см. Недостаток глубины можно компенсировать выступом ступени. Высота ступени должна быть до 20-25 см.

Программа нарисует чертежи лестницы с поворотными ступенями с основными углами и размерами. На чертежах показаны общие размеры лестницы, разметка верха ступеней на тетивах, углов ступеней и основные размеры самих ступеней.

Надеюсь, программа поможет вам спроектировать и изготовить лестницу для дачи или дома своими руками.

Требования к безопасности

Лестница должна быть безопасной в эксплуатации. Для этого необходимо при изготовлении следовать нормам ГОСТ и СНИП. Для комфорта специалисты определили стандарты, учитывать которые обязательно:

• Ширина лестничной системы — не менее 80 сантиметров.
• Высота перил – минимум 90 сантиметров. Они должны выдерживать вес – примерно 100 килограммов.
• Прочность ступеней – от 200 килограммов.
• Протяженность одного марша – не более 18 ступеней. В идеале – пролет, состоящий из 15 выступов.

Отдельные требования касаются ступеней:

• Оптимальный размер приступи – 25 сантиметров.
• Высота подступенка – не более 20 сантиметров.

Важно, чтобы маршевая лестница с площадкой удовлетворяла требованиям. В противном случае подниматься/спускаться по ней будет некомфортно и даже опасно для здоровья

Конструкции от «компании» изготавливаются в соответствии с принятыми стандартами. Приобретая модель, можете быть уверены в качестве исполнения и комфортном применении.

Расчет лестницы «гусиный шаг»

Весьма компактные лестницы «гусиный шаг» — называются так благодаря форме ступеней, симметрично установленных относительно линии хода и ассоциируются с гусиным шагом. Они в основном устанавливаются в случае, когда требуется существенно сэкономить место и имеют угол наклона 45-65 градусов. Для комфортного передвижения такие лестницы имеют широкую поверхность проступи только на половине длины ступени. Остальная часть ступени уменьшена до минимума.

При расчете лестниц «гусиный шаг», когда определен угол наклона конструкции и площадь занимаемого ею места, учитывают такие параметры:

ширина проступи в месте, куда опирается стопа, должна быть приблизительно 30 см. Иногда используют и меньшую ширину в целях придания лестнице компактных размеров;

Компактная лестница со ступенями «гусиный шаг»

• ширина узкой части ступени может определяться исходя из конструктивного решения и материала, используемого для ее изготовления;
• просвет между ступенями в такой лестнице не закрывается;
• рекомендуемая высота ступеней 15 см, хотя зачастую ее увеличивают для экономии пространства, занимаемого лестницей. Однако не стоит делать высоту ступеней слишком высокой — это негативно скажется на безопасности передвижения по лестнице.

Следует отметить, что лестницы «гусиный шаг» могут быть маршевыми с использованием косоуров или тетив, а также винтовыми.

Схема лестницы со ступенями «гусиный шаг»

Лестница с поворотом на 90 градусов — как сделать своими руками

Мы покажем, как сделать забежную лестницу на примере конструкции со следующими параметрами:

• длина лестничного проема равна 2294 мм;
• ширина — 930 мм;
• высота перекрытия — 2683 мм.

Угловая лестница состоит из двух маршей. В длинном марше 8 ступеней, причем верхняя совпадает с площадкой второго этажа. В нижнем марше 2 ступеньки. И три ступени забежные, угол поворота которых равен 30°. Проект деревянной лестницы будет выглядеть так:

Деревянная лестница с поворотом выполняется на двух косоурах с размерами 50х300х3000 мм, один их которых укреплен на стену, а другой — на опорный столб с габаритами 100х100х2500 мм. Необходимо также закупить ступеньки размером 900х300х40 мм, поворотную площадку 900х900х40 мм, из которой будут вырезаны забежные ступени, и балясины.

Деревянная лестница с забежными ступенями, имеющая данную форму и параметры, изготавливается в несколько этапов.

Изготовление косоуров

Сначала следует подготовить шаблон, представляющий из себя прямоугольный треугольник, катеты которого равны глубине проступи и высоте подступенка. Для удобства треугольник следует закрепить на направляющую рейку, как на фото. С помощью данного шаблона размечаем косоур и вырезаем лишнее циркулярной пилой. Необходимо помнить, что в самой тонкой части ширина косоура не должна быть меньше 15 см.

Далее можно приступать к установке опорного столба. Предварительно в столбе необходимо выдолбить паз, в который будет вставлен косоур.

В углу сооружаем импровизированную опорную конструкцию, которая будет распирать пристенный косоур и служить основой для забежных ступеней.

Верхние концы косоуров закрепляем с помощью металлических уголков.

После того, как несущие элементы будут закреплены, должно получится следующее:

При установке косоуров важно отслеживать уровень, чтобы впоследствии ступеньки легли строго горизонтально. Наиболее распространенной ошибкой неопытных мастеров является то, что за горизонтальность принимается параллельность полу

Но пол может быть неровным, поэтому определять данный параметр необходимо только при помощи уровня.

Как сделать забежные ступени

Забежные ступени вырезаются из прямоугольной доски 900х900х40 мм. Для лестницы с поворотом на 90 градусов будет достаточно трех ступенек. Чтобы их сделать, делим доску на три части линиями, выходящими из одного угла. Вырезанные ступени подгоняем по длине.

Определившись каким лаком покрыть лестницу, наносим на ступени как минимум 3 слоя.

Монтаж лестницы с забежными ступенями

Чтобы закрепить забежные ступени, в столбе вырезаются пазы, высота которых чуть меньше толщины доски. Так мы обеспечим надежную фиксацию ступенек с внутренней стороны лестницы. А с внешней стороны — дорабатываем опорную конструкцию, чтобы на нее можно было положить ступеньки.

С внешней стороны лестничного марша поворотные ступени прикручиваются к опорному каркасу с помощью саморезов. Внутренние концы ступенек вставляются в распилы и для усиления конструкции проклеиваются клеем ПВА, смешанным с опилками.

Далее крепим прямые ступеньки с помощью длинных саморезов с утопленными головками. Нижний лестничный марш будет сделан на тетиве, чтобы скрыть выступающий угол забежной ступени.

Конец тетивы обрезаем под прямым углом относительно пола, чтобы можно было установить входной столб.

Установка перил

Теперь необходимо установить балясины. Иногда их крепят снизу через ступеньки с помощью саморезов, но такой способ ненадежен. Лучше использовать шканты — деревянные стержни цилиндрической формы.

Для этого в ступенях высверливается отверстие, диаметр которого немного меньше сечения шканта, и заполняется клеем

Аналогичное отверстие делается в балясинах, причем очень важно, чтобы оно было точно по центру. Если балясина имеет прямоугольную форму, то центр определяется как пересечение диагоналей прямоугольника

Постарайтесь как можно точнее просверлить отверстия, чтобы они получились строго вертикальными, ведь от этого будет зависеть положение балясин.

Между первым и последним столбом натягивается веревка, по которой на всех балясинах отмечается угол наклона перил. Далее по нанесенным меткам срезаются верхушки стоек. Таким образом мы подготавливаем балясины для установки поручня.

Поручень можно закрепить при помощи простых саморезов (впотай), а места крепления скрыть шпатлевкой.

Одномаршевая лестница с забежными ступенями готова. Вот что у нас получилось.

При таком способе изготовления нагрузка на нижнюю поворотную ступень будет действовать вдоль волокон дерева, что нежелательно, так как это ослабляет конструкцию. В этом случае потребуется дополнительно укрепить ступень подпоркой, что мы и сделали.

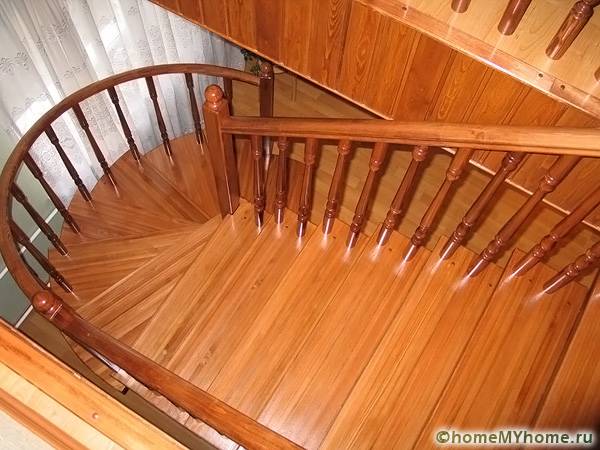

Лестница на второй этаж своими руками из дерева с поворотом на 90: монтируем самостоятельно

Качественную и удобную лестницу на второй этаж своими руками из дерева с поворотом на 90 градусов можно смонтировать своими руками или купить готовые элементы подобных систем. В обоих случаях разрабатывается предварительный проект, и производятся необходимые замеры сооружения, а также высоты пролета.

В помощь:

Самые популярная древесина для производства

Нужно ответственно подойти к подбору качественных материалов для сооружения изделия. Древесина считается самым оптимальным вариантом. Она легко подгоняется, а также относится к бюджетным способам.

Для создания удобных систем стоит рассмотреть следующие варианты:

Система из клена

Вариация из бука

Дубовые лестницы являются самыми надежными и дорогими

Изысканный вариант из лиственницы

Бюджетный вариант из сосны

Для монтажных работ потребуется электролобзик, шуруповерт, ножовка, стамеска, угольник и уровень. Подбирается материал из обрезных досок, опорных и вспомогательных брусьев, а также крепежных деталей.

Особенности расчетов

Прежде чем приступить к монтированию лестницы на второй этаж своими руками из дерева с поворотом на 90 необходимо разработать чертеж. В процессе применяются специальные формулы.

Составление проекта требует знаний об основных элементах конструкции:

• Ступени делятся на поворотные, выполняющие поворот конструкции, и прямые.
• Несущие опоры могут быть тетивными или косоурными.

Составные элементы изделия

Чтобы выполнить идеальную конструкцию необходимо знать следующие параметры:

• Расстояние проема от самого верхнего подступенька до угловой части забежной ступеньки.
• Ширину ступенек. Необходимый минимум 120 мм.
• Ширина пролета (марша) не берется меньше 80 см.
• Самая большая высота ступеньки 220 мм.

Графический расчет маршевой лестницы с забежными ступенями

Правильный расчет ступеней

Как выполнить расчет лестницы с поворотом: чертежи и схемы

При самостоятельном проектировании нужно предусмотреть следующие моменты:

• Ширину и высоту ступеней. Так как величина среднего шага равняется 60 см, то ширину и высоту одной ступени вычисляют по следующей формуле: 2b+c=60. При этом с и b представляют собой размеры ступеней.
• Рассчитывается угол наклона ступеней. Не стоит ради экономии пространства делать слишком крутую конструкцию. Оптимальный угол наклона варьируется от 25 до 35 градусов.
• При расчете поворотных ступеней нужно учесть, что размер меньшей стороны должна быть около 100 мм.  А перекрытие поворотного узла над предыдущим имеет значение около 50 мм.

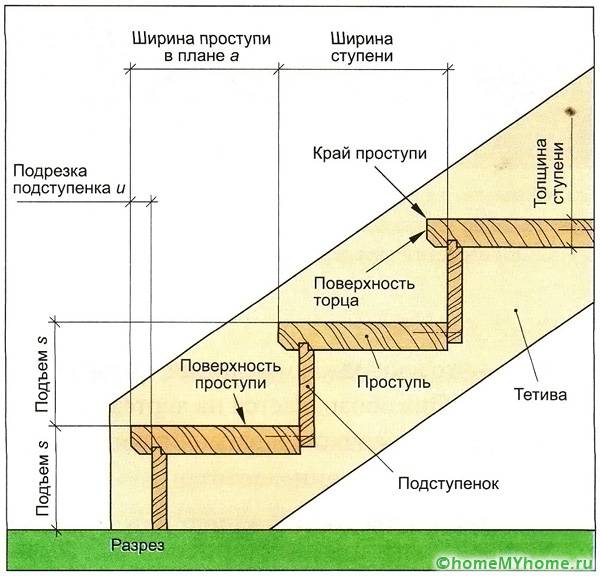

Устройство и параметры ступенек

Расчет лестницы зависит от ширины проема в перекрытии и высоты помещения

Угол наклона зависит от назначения лестницы

Монтаж несущей конструкции

Лестница на второй этаж своими руками из дерева с поворотом на 90 выполняется с монтажа несущих конструкций. При этом производятся следующие действия:

Разметка будущего косоура с помощью металлического уголка

Готовые к монтажу косоуры

• Для крепежа косоуров производится монтирование столбов с опорами. Брус закрепляется с помощью специальных крепежных компонентов. Также может бетонироваться в пол.
• К деталям перекрытия косоуры монтируются саморезами и болтами. Деталь внизу вставляется в опорный брусок. При этом вытачивается паз. Для лучшего крепежа готовится смесь из клея с опилками.

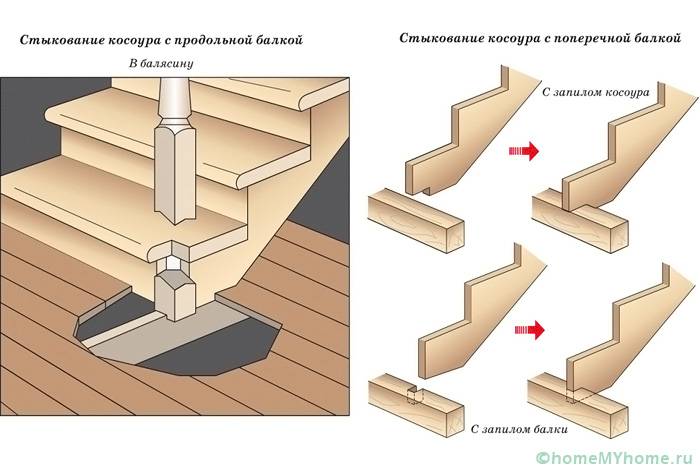

Креплению косоура к перекрытию

Инструкция по монтажу

Монтаж ступеней и сборка конструкции

Лестница на второй этаж делается своими руками из дерева с поворотом на 90 из одинаковых ступеней, которые вырезаются по шаблону.

Из площадки производятся забежные ступеньки. Они выпиливаются по чертежу. При этом линии должны выходить из одного угла. После производства всех элементов, они обрабатываются лаком и специальным защитным составом.

Монтаж ступеней

Выполняется тетива для марша, который находится внизу. Выпиливаются пазы, в которые будут устанавливаться ступени. Выступающие части наружной тетивы маскируются торцами забежных ступеней.

Монтаж перил и балясин

Важную роль в обустройстве интерьера играют детали для декорирования – балясины и перила. Для закрепления балясин к ступеням применяются шканты. Дополнительно производится обработка смолой и клеем. Для крепления перил по всей длине делается паз, куда заходит рейка прибитая к балясинам. Готовую лестницу нужно обработать машинкой для шлифовки или наждачкой. Затем выполняется окрашивание или покрытие морилкой или лаком.

Схемы крепления перил и балясин

Инструкция к калькулятору металлической лестницы с поворотом 90 градусов

Для того, чтобы осуществить расчет лестницы из металла с поворотом на 90 градусов, используя данный калькулятор, необходимо знать высоту этажа, размер пространства, которое Вы можете выделить под лестницу, материалы, с которых Вы собираетесь её строить, и, конечно же, цели её использования. Перед тем как приступить к работе, необходимо тщательно продумать все нюансы: примыкает ли лестница к стене, или соприкасается с элементами интерьера дома, и как это должно отразится на самой конструкции и процессе её постройки. Возможно, для выбора правильного варианта по размерам и по конструкции, Вам придётся, используя калькулятор, рассчитать и сравнить несколько. Перед началом обработки материала удостоверьтесь, что чертежи деталей соответствуют лестнице, которая подходит именно для Вас и Ваших целей. При постройке прикрепляйте детали друг к другу, а саму лестницу к дому так, чтобы можно было гарантировать надёжность и прочность конструкции на протяжении десятилетий.

Лестницы на металлических тетивах, представленные на нашем сайте можно разделить на категории по четырём зависящим друг от друга критериям:

1. Габарит по длине

а. Максимальная длина — все ступени размещены на одном марше;

б. Средняя длина — ступени размещены на двух маршах;

2. Габарит по ширине

а. Максимальная ширина — ступени размещены на двух маршах, габарит по ширине регулируется изменением количества ступеней на соответствующей паре тетив;

б. Средняя ширина — ступени размещены на двух параллельных маршах, габарит по ширине равен двум ширинам лестницы;

в. Минимальная ширина — все ступени размещены на одном марше, габарит по ширине равен ширине лестницы;

3. Сложность изготовления

 а. Простая в изготовлении — изготавливается из тетив и прямоугольных ступеней;

 б. Средняя сложность изготовления — изготавливается из тетив, прямоугольных ступеней и площадок.

4. По виду тетив и креплению ступеней к ним, лестницы делятся на две категории:

а. На опорах — тетива представляет собой цельную балку, к которой прикреплены опоры для ступеней;

б. С тетивой зигзаг — тетива состоит из множества взаимоперпендикулярных частей, расположенных горизонтально и вертикально.

В каждой конкретной ситуации высота этажа уже задана. Исходя из собственных предпочтений, Вы можете выбрать уровень удобства: или выдержаны критерии удобства, или лестница более пологая, или более крутая и т. д.. Имея эту информацию, можно говорить о количестве подъёмов (ступеней и площадок) в той или иной конкретной ситуации.

Представим, что у нас, например, 13 подъёмов — ступеней и площадок. Конструкция лестницы — это форма этих подъёмов (ступени, площадки) и то, как эти 13 подъёмов размещены друг относительно друга.

Можно все эти 13 подъёмов разместить в один ряд по длине проёма — «Металлическая лестница», «Металлическая лестница с тетивой зигзаг ». В этом случае Ваша лестницы будет иметь максимальный габарит по длине, минимальный габарит по ширине и будет не сложна в изготовлении. Рассчитать металлическую лестницу на второй этаж можно с помощью удобной и интуитивно понятной программы.

Можно эти 13 подъёмов разместить в 2 ряда, повёрнутых друг относительно друга на 90° (при виде сверху) — «Металлическая лестница с поворотом на 90°«, «Металлическая лестница с поворотом на 90° и тетивой зигзаг»  (например, 4 ступени на нижнем марше, площадка и 8 ступеней на верхнем марше). В этих случаях Ваша лестница будет иметь средний габарит по длине и регулируемый габарит по ширине. Расчет ступеней металлической лестницы поможет правильно рассчитать объёмы материала, который понадобится на выполнение данной работы.

Можно эти 13 подъёмов разместить в 2 параллельных (при виде сверху) размещённых рядом ряда — «Металлическая лестница с поворотом на 180°», «Металлическая лестница с поворотом на 180° и тетивой зигзаг»  (например, 4 ступени на нижнем марше, площадка и 8 ступеней на верхнем марше). В этих случаях Ваша лестница будет иметь средний габарит по длине и средний габарит по ширине.

Калькуляторы расчёта металлических лестниц, которые представлены на нашем сайте:

• Металлическая лестница                                                                                  — 1.а.-2.в.-3.а.-4.а.
• Металлическая лестница с тетивой зигзаг                                                  — 1.а.-2.в.-3.а.-4.б.
• Металлическая лестница с поворотом на 90°                                             — 1.б.-2.а.-3.б.-4.а.
• Металлическая лестница с поворотом на 90° и тетивой зигзаг            — 1.б.-2.а.-3.б.-4.б.
• Металлическая лестница с поворотом на 180°                                           — 1.б.-2.б.-3.б.-4.а.
• Металлическая лестница с поворотом на 180° и тетивой зигзаг          — 1.б.-2.б.-3.б.-4.б.

Данная конструкция актуальна в ситуации, когда Вы хотите лестницу в два пролёта, а количество пространства в том месте, где её необходимо разместить, ограничено.

Монтаж металлической поворотной лестницы

Проведя соответствующие расчеты и имея точные размеры деталей, можно определиться с количеством материала: листов металла, труб, профиля. Для изготовления несущих балок обычно применяются швеллеры с сечением 100 х 200 мм или 150 х 200 мм, трубы с прямоугольным сечением или уголки из стали. Рекомендованная толщина металла не менее 8 мм, для ступеней 3 мм. Если ступени будут деревянными, то 40-50 мм.

Для лестниц на тетивах по бокам крепятся специальные уголки, служащие опорой. А на косоурах привариваются гребни, соответствующие размеру ступеней. Далее крепятся рамки под ступени или непосредственно ступени.

Поворотная лестница на 90 (180) градусов

Поворотная лестница на 90 (180) градусов включает следующие конструктивные элементы:

1. Косоуры (тетивные балки) – несущие конструкции лестницы, которые поддерживают лестницу в пространстве с максимальными нагрузками от веса конструктивных элементов, вещей и людей.
2. Ступени — различают прямые и забежные ступени в поворотных лестницах.
3. Ограждающие элементы лестничных конструкций — деревянные балясины, перила, поручни. Обычно ограждающие конструкции возводят из готовых элементов, которые производит промышленность.

Схема: детали лестницы

Расчет поворотных лестниц выполняется несколькими способами:

• Расчет по геометрическим формулам.
• Расчет графическим способом – при этом способе расчета необходимо выделить центральную линию марша. В криволинейной конструкции центральная линия располагается параллельно краю (внутреннему) лестничной конструкции на расстоянии, соответствующем середине ширины ступени.
• Онлайн-калькулятор – сервис позволяет легко и быстро выполнить необходимые расчеты конструкции деревянной лестницы по предварительно выполненным замерам. Основные данные, которые требуется определить предварительно: длина и ширина проема, высота ступеней, толщина тетивной балки, выступ ступеней.

Схема: деревянная лестница на одном косоуре

При выполнении расчетов параметров лестницы собственными силами, стоит определиться с видом конструкционного решения: лестница с межмаршевой площадкой или забежными ступенями. Но для всех конструкций имеются определенные правила и рекомендованные допуски:

1. Ширина поворотной ступени с узкой стороны не должна иметь размер менее 10 см (узкая сторона).
2. Разбег ширины узкой и широкой ступени — максимальное значение не должно превышать 10 мм.
3. Ширина пролета (марша) для индивидуальных жилых домов — от 90 см.
4. Ширина поворотной ступени по центру — не менее 20 см.
5. Высота лестничных ступеней – рекомендовано соблюдать высоту 10 см.
6. Уклон лестницы – максимально 45º, при меньших значениях лестница будет более пологой. Наиболее удобной считается лестница с углом наклона в диапазоне от 25 до 35 градусов.

Схема: косоур

При проектировании деревянной лестницы большое значение имеют предполагаемые размеры высоты и ширины ступеней, эти параметры определяются исход из длины среднего шага человека, который равен 60 см.

Расчет производят по формуле: 2b + c = 60 (см), где b, с — значение высоты и ширины ступеней проектируемого лестничного марша. Результат, полученный при расчете по указанной формуле, соответствует ширине проступи, при которой нога устойчиво опирается на всю ширину ступени, обеспечивая безопасное восхождение и спуск по лестнице. Это значение стоит соблюдать, при увеличении ширины шаг будет сбиваться, при уменьшении – опора для ноги будет недостаточной, что может привести к травмам.

При затруднении с выполнением самостоятельного расчета лестницы, лучше всего обратиться в специализированную организацию или воспользоваться предлагаемым онлайн-расчетом.

Практические моменты устройства лестниц из дерева внутри строений более полно отражены в схемах, на фото и видео, приложенных к этой статье.
