Винтовая лестница своими руками из дерева: чертежи и 6 материалов

Содержание:

Деревянные винтовые лестницы на второй этаж ‒ Разновидности конструкций

Деревянные винтовые лестницы на второй этаж, как правило, имеют несколько модификаций, которые отличаются, промеж себя, особенностями конструкции и способами фиксации ступеней. Однако, независимо от разновидности модификаций, восходящие ступеньки изделия, всегда устанавливаются только радиально, с некоторым поворотом, каждой. В сборе, такое сооружение, визуально, выглядит как винтовая резьба. Поэтому, подобные лестничные конструкции, называют ‒ винтовые.


Виды винтовых лестниц

Помимо сходства, конструктивные виды винтовых лестниц, также имеют три, основных различия:

1. С опорой ступеней на столб и стены, расположенные по периметру.


Опора ступеней на столб и стену

2. С консольным защемлением, восходящих ступеней, на несущем элементе.


Консольное защемление ступеней

3. С креплением, восходящих ступеней, к изогнутым тетивам.


Одна из конструкций винтовых лестниц

Это наиболее популярные виды винтовых устройств, которые под силу построить самостоятельно, практически каждому домовладельцу. Другие-же, разновидности подъема на второй этаж, считаются более сложными в производстве и монтаже. Поэтому, обустройство в доме подобных приспособлений, целесообразнее доверить, настоящим профессионалам своего дела.

Как правильно рассчитать размеры винтовой лестницы в частном доме на второй этаж

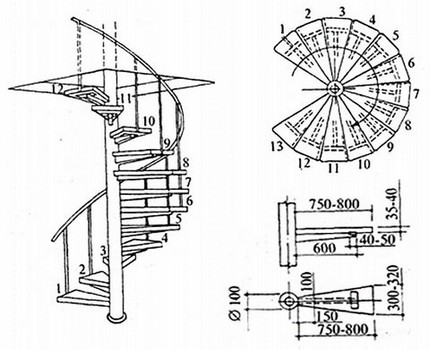

Рассмотрим, как происходит расчет конструкции винтовой лестницы со стандартными размерами. Допустим, угол поворота винтовой лестницы составляет 360°, диаметр равен 2000 мм, а высота — 3000 мм.

Во-первых, необходимо определить длину окружности по средней линии движения. Расчет размеров винтовой лестницы своими руками должен производиться по формуле: L = 2mR, где г = 2R : 3. Следует помнить, что средняя линия движения отстоит от радиуса лестницы на две трети. После преобразования формула выглядит следующим образом: L = 4wR: 3. Подставляем результаты, получаем: 4 х 3,14 х 1000 : 3 = 4187 мм.

Во-вторых, нужно определить высоту шага ступеней. При высоте этажа 3000 мм данный размер в конструкции винтовой лестницы на второй этаж может быть равен 150 или 200 мм, т. е. число подъемов будет составлять 20 или 15.

Ширина пятнадцатой ступени может быть равной ширине 2-4 основных ступеней. Но следует учитывать, что при подъеме на первую ступень общая высота сокращается на высоту ступени, т. е. на 200 мм, что соответствует 15 подъемам. При этом в винтовых лестницах с поворотом 360° над головой располагается площадка. Следовательно, при высоте этажа 3000 мм необходимо соорудить площадку шириной в 4 ступени. Это означает, что на четвертой ступени общая высота сократится на 800 мм, но при этом над головой будет сохраняться безопасный промежуток более 2000 мм.

При правильном расчете винтовой лестницы на второй этаж важно определить ширину проступи по средней линии движения. Здесь применимы следующие формулы: 2h + b = 600-650 мм и h + b = 460 мм

Преобразовав формулы (b = 600-650 мм — 2h и b — 460 мм — К) и подставив в них значение высоты ступени (200 мм), можно вычислить ширину проступи, которая, исходя из первой формулы, будет составлять 200-240 мм, а согласно второй — 240 мм.

Теперь необходимо проверить, соответствуют ли эти значения тем, которые есть на самом деле. При делении длины развертки 4187 мм на 14 ступеней получаем 299 мм. Такая ступень является слишком широкой. Если в проекте указать проступи с подобным параметром, то возникнет необходимость в увеличении ширины шага. Для проверки следует произвести расчеты по первой формуле. Получаем: 2 х 200 + 299 = 699 мм вместо средних 620 мм. Это означает, что нужно увеличить число подъемов с 15 до 17, что включает 16 ступеней и одну площадку.

После вычислений станет ясно, что ширина проступи будет 262 мм (4187 мм : 16 подъемов), а высота подъемов — 177 мм (3000 мм : 17 ступеней), причем первый подъем необходимо уменьшить на 9 мм, чтобы уложиться в общую высоту этажа (168 мм+ 16×177 мм = 3000 мм). При таких размерах ступеней винтовой лестницы появляется возможность спроектировать верхнюю площадку шириной в 5 ступеней, так как они составят 1000 мм, что при общей высоте 3000 мм создаст нужный запас в 2000 мм.

В целом подбор количества ступеней осуществляется следующим образом: необходимо разделить общую высоту этажа на определенное число подъемов и сопоставить полученные высоту и ширину ступеней с тем, подходят ли они ширине среднего шага человека. Если при подсчетах будет образовываться остаток, то следует увеличить или, наоборот, сократить высоту первой ступени. Возможная разница составит менее 10 мм, что в результате практически не будет заметно. Такое допущение оправдано тем, что изменить высоту этажа нельзя, ее можно только скорректировать за счет укладки напольного покрытия, чтобы при делении ее на высоту подъемов получалось целое число.

Не менее важно при расчете размеров винтовой лестницы на второй этаж своими руками определить ширину ступени в ее узкой части. В качестве опоры забежных ступеней винтовой лестницы выступает центральная стойка в виде обсадной трубы диаметром 50 мм, на которую нанизываются ступени

Для того чтобы стойка стала более жесткой, а ступени были надежно зафиксированы, между ними необходимо вставить гильзы с шайбами. В этом случае произойдет увеличение диаметра трубы. Кроме того, в узкой части каждой ступени следует просверлить отверстие диаметром 50 мм. Для большей прочности ступени ее нужно расширить, сделав больше поверхность вокруг отверстия на аналогичную величину (на 50 мм). Становится понятно, что ширина узкой части ступени равна 150 мм.

Таким образом, можно определить все параметры проступи, ширина которой в узкой части составляет 150 мм, по линии движения — 262 мм, а в широкой части — 393 мм.

Руководствуясь полученными размерами, можно изготовить ступень, но обычно поступают гораздо проще, соединив разметку в узкой и широкой частях. Благодаря этому проступь становится шире, хотя после монтажа она не превышает расчетной ширины, потому что ступени являются забежными.

Далее представлена пошаговая инструкция по возведению винтовой лестницы в доме своими руками.

Изготовление деталей конструкции лестницы

Главный несущий элемент, опорный столб делают из металлической трубы, реже — из деревянного стержня, кирпичей или бетона. Диаметр варианта из металла делается с толщиной от 5 см, остальных от 15 или 50 см. Центральная стойка изготавливается с запасом прочности с расчетом на массу всех элементов, нескольких людей и тяжелого багажа. Ступеньки, в свою очередь, несложно сделать самостоятельно. Для этого рекомендуют проклеенные бруски. Сначала формируют шаблон, а затем каждая ступенька вырезается из заготовки с размеченным радиусом. Последнюю, верхнюю ступеньку лучше делать платформой вровень с полом и с большей шириной. Что касается стоек и балясин, то требуется не менее 50×50 мм в разрезе для дерева и 15×15 мм для металла. Самостоятельное изготовление балясин станет интересным занятием, нужны лишь минимальные навыки работы на токарном станке и схема. Перила, в свою очередь, имеют изогнутое строение, поэтому для всех вариантов создания характерен высокий уровень сложности:

  1. Выпиливание коротких частей из цельного массива.
  2. Склеивание из тонкого шпона.
  3. Выпиливание изогнутых деталей из блока.

Виды конструкций винтовых лестниц

Оригинальность конструкций винтовых лестниц и разнообразие их исполнения, а также применяемые материалы делают из простого приспособления для перемещения между этажами настоящее произведение искусства. В целом винтовые лестницы подразделяются на следующие виды:

Ступени выполняются в виде клина, широкий конец которых имеют опору на стену, а узкий конец крепится к центральной колоне лестницы или к столбу. Его изготавливают из камня, древесины либо он образуется утолщающимися частями ступеней. Для фиксации к стене применяются больцы. Вариантами соединения со стеной ступеней могут быть спиральные тетивы или косоуры.

Лестница

К центральному столбу консольно устанавливаются ступени. Такая лестница располагается отдельно и удалена от стен.

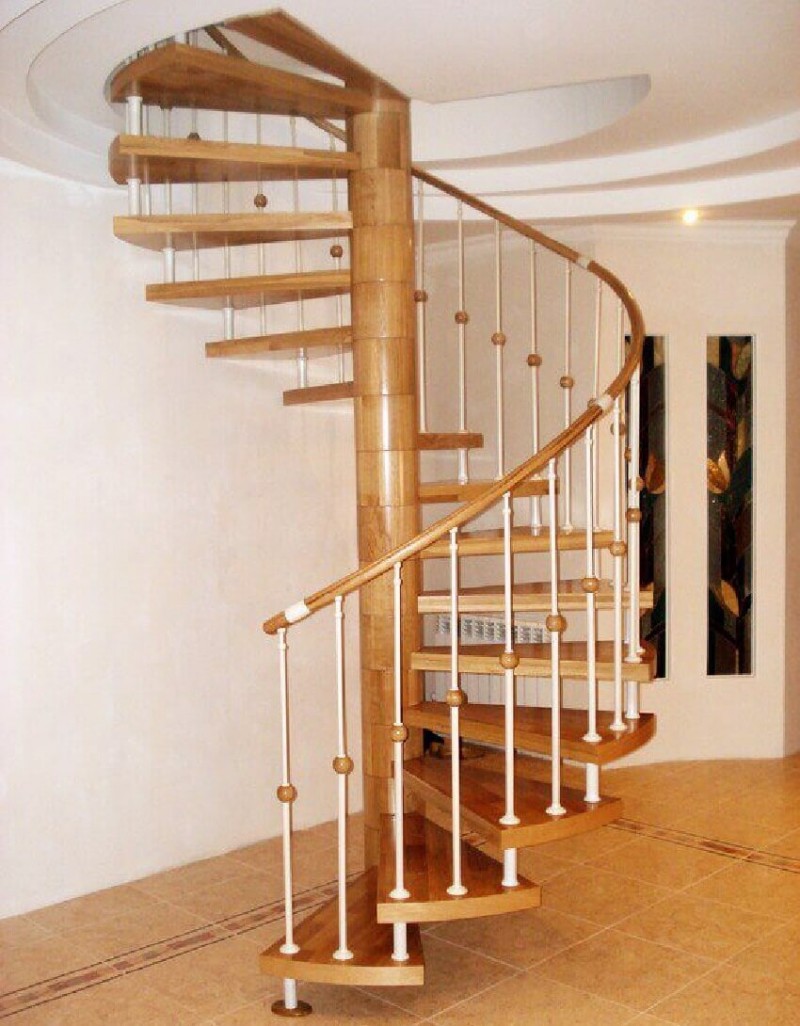

Ступени присоединяются к центральному столбу

Опорный столб отсутствует. В качестве опор выступают тетивы, которые имеют спиральную конфигурацию, и постепенно переходят в опорные перила. Этот вариант исполнения лестницы наиболее сложен, но отличается изысканной красотой.

Тетивы – опорные конструкции

Центральный столб представляет собой, чаще всего, трубу, которая изготавливается из стали или асбестоцемента. Это традиционный вариант конструкции винтовой лестницы, который отличается простотой и надежностью.

Опорный столб из трубы

Сделать винтовую лестницу своими руками из дерева или метала под силу человеку, который имеет базовые навыки работы с этими материалами.

Плюсы и минусы спиральных конструкций

Не стоит спешить и закупать все строительные материалы для создания винтовой лестницы, сначала следует ознакомиться с преимуществами и недостатками таких конструкций. К сожалению, идеальных вещей практически не бывает, и даже зная, как сделать винтовую лестницу, хозяин дома или квартир должен узнать все плюсы и минусы таких конструкций.

Плюсы:

  • Небольшие размеры. Что наиболее удобно, например, при малой площади частного дома. При этом, установив требуемое количество ступеней и правильно рассчитав все размеры, винтовая лестница, смонтированная своими руками, станет намного практичнее в эксплуатации, чем обыкновенная маршевая конструкция. Также упрощается расчёт.
  • Привлекательный дизайн, который позволяет пробудить в себе дизайнера любому хозяину частного дома. При создании винтовых конструкций, можно подобрать настолько необычайный внешний вид, что станет настоящим произведением искусства.
  • Доступная стоимость. Конечно, если не делать ступеньки из морёного дума или красного дерева, то стоимость стандартной винтовой лестницы может «приятно» удивить хозяина дома. Самым дорогим элементом станет металлический каркас и его сварка, весь остальной расчёт (расходные материалы, дерево для ступеней и т.д.) имеет среднюю стоимость.

Минусы:

  • После окончания постройки по винтовой лестнице достаточно проблематично поднять или опустить какой-либо груз (это может быть мебель, бытовые устройства, другие объёмные вещи). Поэтому следует заранее все вещи, обладающие крупными габаритами, перенести на второй этаж или спустить с него.
  • Недостаточное удобство. Необходимо обладать некоторыми навыками, чтобы быстро подняться или спуститься с винтовой конструкции. Особенно это становится затруднительными, если неправильно рассчитано количество ступеней и их размеры.

В остальном винтовые лестницы на второй этаж пользуются не меньшей популярностью, чем маршевые конструкции, для того, чтобы изготовить их своими руками, не потребуется много времени.

Видео с YouTube:

Как сделать винтовую лестницу своими руками

В целях достижения долговечности, надежности и повышения безопасности
следует придерживаться следующих рекомендаций:

  1. Винтовая конструкция, у которой внутренняя кромка горизонтальной плоскости является
    свободной, уменьшает опасность соскальзывания при подъеме и спуске по узкой
    части степеней. Подобный вариант называют лестницей без вертикальной плоскости,
    и она имеет более высокие показатели безопасности.
  2. Передвижение по лестнице обычно происходит по середине ступеней, поэтому рекомендуется делать их шириной около 20 сантиметров. Уже в 15-ти см от центральной опоры
    ширина ступеней должны быть не меньше 10-ти см.
  3. Длина ступеней зависит от назначения лестницы. В случае редкого использования можно
    ограничиться размером в 0,6 м при диаметре 1,4 м. Оптимальный размер несколько
    больше: ступени – 0,8 м, диаметр – около 2 м.
  4. При расчете проектных данных следует предусмотреть, чтобы высота для прохода
    человека обеспечивала возможность передвижения по следующему витку, что
    составляет около двух метров.
  5. Для центральной опоры оптимальным представляется использование толстостенной
    металлической трубы (диаметром около 50 мм), что придает всей конструкции
    необходимую крепость. Опора должна устанавливаться точно вертикально, а точка,
    на которую она опирается, должна обладать способностью нести всю нагрузку.
  6. При деревянном покрытии вертикальная стойка монтируется с помощью анкерных болтов и
    необходимого крепежа. Возможен вариант крепления путем заливки бетоном с
    применением растяжек.
  7. Чтобы закрепить ступени на центральной стойке, с узкой стороны ступени сверлят
    отверстия с диаметром, который равен диаметру стойки. Ступеньки устанавливаются
    посредством втулок, их высота должна быть такой же как высота вертикальной
    плоскости. Горизонтальные плоскости и втулки необходимо проложить шайбами, предохраняющими
    дерево от деформации. Размер втулок следует рассчитывать, прибавляя размер всех
    шайб, иначе высота всего сооружения получится больше предварительных данных.
  8. Длина ступеней прямо соотносится с размером проема в перекрытии, а их число получим,
    разделив высоту лестницы на 18-20 см (расстояние между ступнями), не забывая
    прибавить толщину ступенек.
  9. Для придания конструкции прочности последующие ступени укладывается с небольшим
    нахлёстом на предыдущие и закрепляются кронштейном, который ставится между смежными
    краями ступеней в их широкой части.

Как сделать винтовую лестницу своими руками

Монтаж винтовой лестницы

Сборка винтовой лестницы ведется в следующей
последовательности: установка несущей стойки, установка в нужном порядке
проступей и втулок. Далее следует монтаж ступеней, учитывая их точное начальное
и конечное положение, в конце выполняется закрепление кронштейнов. Завершается
монтаж крепежом верхней ступени к перекрытию. Остается только поставить перила
и сделать поручни.

3 Конструкции винтовых лестниц

Выделяют несколько видов конструкций в зависимости от того, как крепятся ступени, а также конструкции

Правда, важно то, что при любом типе они крепятся таким образом, что каждая следующая фиксируется с небольшим поворотом относительно предыдущей

Если вы посмотрите на винтовую конструкцию сверху, вы сможете увидеть лестничный пролет либо круглой, либо многоугольной формы. Последний вариант возможен в том случае, если некоторые ступени зафиксированы не только на столбе, но и на стенах. Такие лестницы чаще всего выбирают для помещений с узкими нишами. Также они могут быть расположены в углу комнаты.

Есть и другой вид – с консольным защемлением ступеней, зафиксированных на опоре – внутреннем столбе.

Третий тип предполагает закрепление ступеней и на внутреннем столбе, и на гнутых тетивах, и на ограждении.

Еще один вид, когда ступени зафиксированы на обсадной трубе, а с другой стороны эти элементы поддерживаются изогнутыми перилами.

Есть и другие виды, но перечисленные являются более распространенными.

Есть несколько видов винтовых лестниц – различаются они видом крепления ступеней, самой конструкцией

1. Опорная стойка не может иметь диаметр менее 5 см.

2. Ширина ступени не должна быть менее 20 см, хотя бы в ее середине – именно туда обычно наступают при подъеме/спуске. В ином случае можно легко получить травму.

3. Высота витков должна рассчитываться с учетом роста жильцов дома. Лучше, если будет запас в 10-20 см. Если расчет будет сделан неправильно, т.е. в меньшую сторону, возможно, людям придется наклоняться, чтобы не ударяться головой.

4. Каждый виток должен иметь минимум 11-12 ступеней.

5. На винтовых лестничных системах обычно не устанавливают подступенки – это может привести к тому, что нога соскользнет, в связи с чем высок риск травмы.

6. Ширина прохода такой конструкции, т.е. длина ступеней, не должна быть менее 70 см (оптимально – 100 см).

7. Стандартный размер проема – 130 х 130 см.

8. При расчете нужно обязательно учитывать высоту втулок, а также шайб, посредством которых устанавливаются ступени.

9

Очень важно учитывать и угол наклона подъема лестницы. Чем он больше, тем меньшую площадь будет занимать конструкция в помещении

Подходящие значения – от 23 до 45 градусов, а оптимальные – 25-35. Если угол наклона более 45 градусов, подниматься будет очень сложно – это получится сделать только спиной вперед. Если наклон меньше 23 градусов, проще будет сделать такую «лестницу» вовсе без ступеней.

Рекомендуется сделать чертеж лестницы перед началом монтажа и обязательно учесть различные нюансы, такие как размер проема, длина ступеней, количество витков, угол наклона и проч.

Как своими руками построить винтовую лестницу на второй этаж: подготовка стойки и монтаж

Самая удобная ширина ступеней для винтовой лестницы — как рассчитать?

Помимо внешнего вида, а также прочности, винтовая лестница должна быть обязательно удобной, причём для людей разных габаритов и возраста

Именно поэтому, очень важно использовать наиболее подходящую ширину ступеней

Чтобы лучше понять какой ширины должна быть ступень, важно учитывать тот факт, что для комфортной ходьбы по лестнице примерно 90% стопы должно попадать на ступень. Если учесть что средний размер ступни человека находится в пределах 25–30 см, то 90% от этих размеров будет равняться шириной ступени, что даёт результат в 23–27 см. Однако, важно также учесть нахлёст одной ступени на другую, который составляет примерно 3 см, что даёт конечный результат в 26–30 см

Таким образом, идеальной шириной ступени в винтовой лестнице должен находится в пределах 26–30 см. к слову, 30 см это примерно половина шага взрослого человека, что делает именно эти размеры наиболее комфортными для ходьбы.

Монтаж винтовой лестницы на опорном столбе

Процесс сборки лестницы состоит из четырех основных этапов: установка центрального столба, установка ступеней и дополнительных опор, установка перил, финальная отделка.

 Установка центрального столба

В идеале центральный столб винтовой лестницы устанавливается еще во время строительства дома. В этом случае нижняя его часть бетонируется, а верхняя крепится к плите перекрытия с помощью дюбелей, вкрученных в специально приваренную пятку-основание.

Крепить столб ОБЯЗАТЕЛЬНО с обоих концов, поскольку в противном случае лестница будет небезопасной

Если же установка проводится в уже готовом помещении, то основания привариваются к обоим концам опорного столба. Крепить столб ОБЯЗАТЕЛЬНО  с обоих концов, поскольку в противном случае лестница будет небезопасной.

Установка ступеней и дополнительной опоры

Когда столб установлен можно приступать к монтажу ступеней. Их можно изготовить полностью из металла лучше всего для этой цели использовать сталь. Ступени приваривают к опорному столбу начиная с нижней, располагая их таким образом, чтобы передний край каждой последующей ступени был точно над задним краем предыдущей. И естественно следует строго соблюдать расстояние между ступенями.

Помимо ступеней необходимо будет установить еще одну дополнительную опору. Она может быть как отдельно стоящим столбом, расположенным под одной из средних ступеней, так и представлять собой упор прикрепленный к стене (в том случае если одна из ступеней упирается в стену).

Когда все ступени установлены для придания конструкции дополнительной жесткости и монолитности все ступени связываются между собой металлическими перемычками, которые привариваются с обратной стороны лестницы соединяя передний и задний край следующих друг за другом ступеней.

 Установка перил

Перила или поручни являются необязательным элементом винтовых лестниц. Их установка необходима в тех случаях, когда ширина ступеней меньше 90 сантиметров, либо высота лестницы более двух этажей. Устанавливаются перила на металлических прутках, которые привариваются к ступенькам лестницы.

Какие материалы можно использовать

В кирпичных особняках можно сделать массивную спиральную лестницу из монолитного железобетона. Для удобной эксплуатации лучше всего делать конструкцию с одним витком и шириной ступеней не менее 1,2 м. По ней могут подниматься и спускаться одновременно 2 человека. Для тяжелой лестничной конструкции с несущей колонной необходим фундамент.

Винтовые лестницы с металлическим каркасом подходят для дома из камня, бетона, сруба и деревянного каркасно-щитового дома. Ступени можно сделать из дерева, а перила — из кованого металла. Надежность будет сочетаться с легкостью и утонченностью.

Монтаж лестниц из дерева осуществляется из готовых элементов, их можно собрать, как конструктор, без помощи мастеров. При этом не нужно владеть навыками сварщика и иметь сложные инструменты. Благодаря небольшому весу материала не требуется дополнительного фундамента. Основные требования к деревянной лестнице — это обработка антисептиками и нанесение лакокрасочного защитного покрытия.

Виды лестниц для загородных домов

Лестницы для загородных домов подразделяются на два вида:

  • маршевые;
  • винтовые.

Оба вида имеют как недостатки, так и свои преимущества. Специалисты по дизайну считают, что ключевым критерием для выбора лестницы является площадь помещения и особенности ее конструкции.

Конструкция маршевой лестницы очень проста. С помощью марша соседние лестничные площадки присоединены друг к другу. Она имеет такие преимущества:

  • удобство;
  • устойчивость;
  • способность выдерживать большие нагрузки.

Однако, наряду с этим, маршевая лестница не подходит для домов с небольшой площадью и слишком габаритна. Ее угол наклона и высота ступеней не позволят разместить такую конструкцию в маленьком домике.

Фото объектов

Советы и рекомендации по применению

Чтобы удалось очистить монтажную пену с разного основания полностью, следует проводить сам процесс правильно. Поэтому стоит изучить советы профессионалов, которые не раз занимались подобным очищением после работы. Рекомендуется придерживаться нижеописанных советов:

  • Применять вещество оперативно, желательно приступать к очищению сразу же;
  • При использовании защищают глаза, для этого надеваются специальные защитные очки;
  • Аэрозольный вид тщательно встряхивают до распыления;
  • Желательно наносить немного состава на загрязненный участок, также пропитывать средством тряпку без ворса;
  • Избегать нагревания емкости с очищающим веществом. Хранение должно производиться в темном месте, куда не попадает ультрафиолет, и нет рядом нагревательных приборов.

Аэрозольный вид тщательно встряхивают до распыления.

Винтовые лестницы на второй этаж в частном доме: фото, цены, изготовители

Монтаж конструкции

Все части трубы разрезаны на гильзы, теперь свариваем между собой все части ступеней, вкладывая их в кондуктор. Затем полученные детали привариваются к гильзам.

В качестве опорной стойки применяется труба со средним диаметром, которая по длине должна соответствовать высоте лестницы. Чтобы собрать всю конструкцию, нужно на опорную стойку надеть гильзы с приваренными к ним каркасами ступеней, выровнять и сварить все элементы между собой.

Гильзы должны плотно облегать опору, для этого можно использовать уплотнительные кольца изнутри, которые ввариваются в зазор между двумя трубами.

Отделка готовой лестницы

После окончания монтажа винтовой лестницы можно приступать к отделочным работам. Всевозможные покрытия выполняют декоративную и защитную функцию. Грамотный выбор материалов сделает конструкцию достойным украшением интерьера, обеспечит ей долговечность.

В современном ассортименте несложно найти средства для обработки любых поверхностей. Металлические элементы лестницы необходимо защитить от ржавчины, если они не изготовлены из нержавеющей, хромированной стали. Можно использовать прочные, долговечные порошковые красители. Эти материалы выпускаются в широкой гамме цветов, несложно подобрать вариант с учетом специфики интерьера.

Окрашивание лестница носит декоративную и защитную функцию

В окрашивании металлических элементов можно использовать и обычные краски. Эти материалы не требуют применения профессионального оборудования. Справиться с окрашиванием может даже человек, не имеющий навыка, опыта. Большой ассортимент средств гарантирует отличный выбор.

Маскировать уникальную текстуру древесины не стоит. Это главное достоинство материала. Несмотря на пропитку деревянных деталей, им требуется дополнительная защита от влаги, негативных воздействий сухого воздуха. Для этого используются лаки, которые наносятся в несколько слоев. Лакирование не только защитит дерево, но и придаст лестнице благородный, респектабельный вид.

Лакирование защитит деревянную поверхность лестницы
