Трубы полипропиленовые для отопления: технические характеристики и критерии выбора

Что обозначает маркировка на трубах полипропиленовых 40 мм

По маркировке полипропиленовых труб можно определить применяемое при изготовлении сырье и технические особенности материала. Выше были приведены обозначения, указывающие на способность труб выдерживать определенное давление внутри магистрали.

Размеры и конфигурация труб ПП контролируются ГОСТом. Изделия подразделяются на виды по качественному составу сырья, а именно по степени модификации основного полимера различными добавками.

Труба полипропиленовая 40 мм маркируется на внешней стороне. По этой маркировке можно узнать некоторые свойства материала. Сегодня в продаже имеются следующие типы полипропиленовых труб:

1. PPR (PPRС, ППР) – изделия такого типа производят из статического сополимера пенопропилена (или рандом-сополимера) с кристаллической структурой молекул. Они обладают устойчивостью к колебаниям температуры от -170 °С до +1400 °С, механическим повреждениям (ударам), поэтому их часто используют для устройства канализации, водопровода и отопления, а также в бытовом строительстве. Размеры составляют от 16 до 110 мм и имеют подклассификацию по давлению, на которое они рассчитаны.

2. PPH изделия. Их делают из сырья с добавлением модифицирующих добавок: антистатиков, антипиренов, нуклеаторов, которые обеспечивают дополнительную прочность полимеру. Применяют для устройства наружного холодного водоснабжения, вентиляции и водоотведения. Для отопительных систем такие изделия не применяются, потому что имеют низкую температуру плавления. Диаметр у труб РРН обычно большой, по той причине, что они используются при устройстве промышленной канализации и водоотведения.

3. PPB (блок-сополимер). Структура этого типа сырья включает в себя микромолекулы гомополимера (блоков), отличающиеся по строению и составу и чередующиеся между собой в определенном порядке. Окончательный продукт обладает повышенной ударной прочностью, благодаря молекулярной структуре материала, и применяется для напольных отопительных систем, холодного водоснабжения.

4. PPS (полифенилсульфид) – полимер высочайшего класса, имеет особое молекулярное строение. Обладает повышенной стойкостью к нагрузкам и нагреванию, улучшенными показателями износостойкости, прочности. Трубы, изготовленные из этого типа полимера, имеют диаметр от 2 до 120 см. Применяются в следующих сферах: вентиляция, горячее, холодное водоснабжение, отопление.

Труба полипропиленовая 40 мм, независимо от того, какая маркировка указана на ней, изготавливается из пластика. Но производители часто добавляют в исходное сырье активные вещества, повышающие эластичность и термоустойчивость материала.

Предусмотрено четыре классифицирующие группы, которые подразделяются по параметрам рабочего давления. Выглядит это так:

• PN 10. Используются для транспортировки жидкости, температура которой не более +45 °С.

• PN 16. Применяются при обустройстве транспортной системы газа или жидкости, при этом температура теплоносителя до +60 °С.

• PN 20. Широко используются трубы, рассчитанные на температуру не более +95 °С.

• PN 25. Изделия для подачи горячей воды и пара, способные выдерживать температуру до +100 °С.

Цифры, указанные на трубах каждой группы, обозначают допустимое давление в атмосферах внутри магистрали. Расчетное давление в зависимости от срока службы и температуры:

Труба полипропиленовая 40 мм может быть армированной и неармированной. Во втором случае армирование выполняется такими материалами, как:

• стекловолокно;

• перфорированная фольга (внутреннее армирование);

• слой алюминия (внешнее);

• внутренние прослойки из стекло- или фиброволокна (композитное).

Труба полипропиленовая 40 мм армированная применяется при обустройстве горячего водоснабжения или отопительных систем.

Читайте материал по теме: Оптовая продажа полипропиленовых труб

Как заменить лампочку

Какое давление выдерживают полипропиленовые трубы?

При выборе труб для подачи воды и отопления у покупателя возникает вопрос, на какое давление рассчитаны полипропиленовые трубы. Чтобы на него ответить, необходимо изучить их маркировку:

1. PN 10: номинальное давление – 1 Мпа, t воды – 45 °С (однослойная труба для холодного водоснабжения).
2. PN 16: номинальное давление – 1,6 Мпа, t воды – 50 °С (однослойная труба для ХВС).
3. PN 20: номинальное давление – 2,0 Мпа, t – 80 °С (однослойная или многослойная (армированная), предназначена для отопления и транспортировки горячей воды).
4. PN 25: номинальное давление – 2,5 Мпа, t – 95 °С (однослойная или многослойная (армированная), рассчитана на системы отопления и водоснабжение для горячей воды).

Высокие нагрузки на армированный пластик возможны, но длительно эксплуатировать его на предельно допустимых режимах при максимальной температуре теплоносителя и максимально допустимом давлении нежелательно.

При перегреве полипропиленовые изделия теряют свои уникальные качества и под воздействием большого давления разрушаются. Стыки трубопровода тоже боятся перегрева и высокого давления, поэтому за их герметичностью нужно постоянно следить.

В системах отопления чаще циркулирует вода под давлением 1,6 МПа и выше, а в ГВС в основном подают горячую воду с давлением 0,2 – 2,0 МПа.

Эксплуатация пластиковых изделий при максимально допустимых значениях температур и давления существенно сокращает срок их службы, поэтому нужно придерживаться рекомендаций производителей.

Внутреннее и наружное сечение трубопроводов из пластика

Широкий ассортимент пластиковых труб способствует все большему их распространению в качестве материала для монтажа различных трубопроводов как бытового, так и промышленного назначения.

И теперь там, где раньше использовались исключительно стальные трубы, их заменяют пластиковые, которые не только дешевле, но часто и долговечнее стальных аналогов. Но этими показателями их достоинства не ограничиваются.

Есть еще целый ряд важных достоинств:

• гигиеничность и экологическая безопасность труб – на внутренней поверхности пластиковых труб, благодаря ее гладкости, не образуются известковые отложения и колонии микроорганизмов, а материал труб безопасен для человеческого организма,
• низкие показатели тепло- и звукопроводимости обеспечивают низкие потери тепла и более тихую работу трубопроводов,

• малый вес пластика снижает нагрузку на конструкции, облегчает монтаж труб и их транспортировку,
• внешняя привлекательность и отсутствие необходимости окрашивать трубопроводы,
• отсутствие коррозии, снижающей прочность пластика.

В основном в данный момент времени используют несколько разновидностей пластиковых труб.

Это такие трубы, как:

Каждый вид труб имеет собственные достоинства и особенности использования, которые необходимо учитывать при их приобретении, исходя из назначения будущего трубопровода.

Чем различаются обозначения металлических и пластиковых труб

Но не менее важно знать, что диаметры и обозначение металлических и пластиковых труб различаются. Если металлические трубы обозначаются исходя из их внутреннего диаметра, то в маркировке пластиковых всегда указан наружный диаметр

Если металлические трубы обозначаются исходя из их внутреннего диаметра, то в маркировке пластиковых всегда указан наружный диаметр.

Кроме того, для обозначения диаметров металлических труб используются дюймы, а для пластиковых применяют метрическую систему, обозначая размер трубы в миллиметрах.

Каким же образом это можно сделать? Для того чтобы верно провести замену одних труб на другие, необходимо ориентироваться не на диаметр труб, а на условный проход.

Что представляет собой «условный проход трубы»? Под условным проходом как труб, так и соединительных деталей подразумевается средний внутренний диаметр трубы (в свету), который обозначается как DN с добавлением цифрового обозначения, равного величине условного прохода, выраженной в миллиметрах (к примеру, DN90).

Условный проход пластиковых труб вычисляется по формуле:

DN=Dнар – е,

где Dнар – внешний диаметр трубы (мм),

е – толщина стенки трубы (мм).

При необходимости замены стальной трубы на пластиковую, условный проход пластиковой должен быть не меньше условного прохода стальной трубы.

Внутреннее и наружное сечение трубопроводов из пластика Достоинства пластиковых труб, их виды, обозначения диаметров труб из металла и пластика, условный проход, таблица подбора пластиковой трубы взамен стальной,

Кому доверить монтажа пластиковых труб

От качества монтажа зависит работоспособность всего трубопровода, поэтому монтажными работами должны заниматься профессионалы, которые правильно спроектируют и рассчитают, при этом учтут температурный режим будущего трубопровода. Только специалисты с большим опытом знают, на какое давление рассчитаны полипропиленовые трубы, и какой диаметр трубы подходит в конкретном случае.

Компании дают гарантию на выполняемые работы, поэтому если что-то поломается или потечет, быстро и бесплатно окажут помощь, что особенно актуально зимой.

Сегодня наиболее востребованы у профессионалов пластиковые трубы ⌀ 20 мм. Обычно люди, самостоятельно выбирая товар, не знают, какое давление выдерживает полипропиленовая труба 20 мм. Такие изделия способны работать с давлением жидкости 2,0 Мпа, что вполне достаточно для обустройства отопления и ГВС.

Образцы цветов

Раскрой и изготовление

Артем Качер – Энергия Солнца

Этапы установки

Процесс монтажа состоит из нескольких этапов:
подготовка помещения и места для котла, его установка;

• установка радиаторов;
• монтаж крепежа и арматуры;
• пайка стояка;

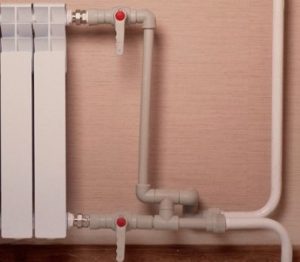

• обвязка радиаторов отопления;
• закрепление трубопровода;
• проверка работоспособности.

Рассмотрим каждый этап подробнее.

Планирование и подготовка

Чтобы составить схему отопления дома, можно обратиться к фото вариантов выполненных работ из различных строительных журналов. Там же можно выбрать полипропилен-трубы и какие лучше. Схема монтажа системы отопления составляется как общая, так и на каждое отдельное помещение. В проекте должны быть учтены все мельчайшие детали — крестовины, муфты, углы поворота и переходники разного диаметра.

Приобретать трубы следует на 10-15% больше заданного количества из расчета на обрезки и неизбежные ошибки в работе.

Подбор места

Для установки котла хорошо подойдет подвальное помещение или пристройка к дому. Если котел устанавливается на первом этаже дома, то его нужно углубить настолько, чтобы самый нижний элемент трубопровода был выше котла. При этом котел должен быть герметично отгорожен от жилой зоны и обеспечен надежной вытяжкой. Не помешает при этом и датчик газа.

Чистка и обновление старых элементов

Если в доме уже была установлена система отопления, и она засорилась, то необходима замена труб. Прочистка труб, которые приварены к стояку — это довольно сложный и долгий процесс, связанный со сварочными работами.

Возможно, потребуется и замена стояка, так как закрепить на стальной трубе полипропиленовые фитинги можно только с помощью наваренных переходников. В таком случае проще поменять всю систему на трубы из полипропилена.

Стальные трубы лучше быстро распилить на части электролобзиком, а радиаторы, если они в хорошем состоянии – можно оставить. Их следует промыть под мощной струей воды, подобрать подходящие переходники для стыковки с пластиковыми трубами, и они будут греть не хуже новых.

Каковы особенности применения полипропиленовой трубы 40 мм для отопления

При проектировании и монтаже системы отопления всегда возникает вопрос – трубы какого диаметра использовать при работе. Диаметр (а значит, и пропускная способность труб) важен, так как необходимо обеспечить скорость теплоносителя в пределах 0,4–0,6 м/с, которая рекомендована специалистами. При этом к теплоносителям (к радиаторам) должно поступать необходимое количество энергии.

При скорости меньше 0,2 м/с происходит застаивание воздушных пробок. Скорость больше 0,7 м/с нерационально применять в плане энергосбережения, так как сопротивление движению жидкости становится значительным (оно прямо пропорционально квадрату скорости). Также при превышении этой скорости появляется вероятность возникновения шума в трубопроводах малых диаметров.

Труба полипропиленовая 40 мм все чаще применяется в системах отопления даже при наличии недостатков в виде сложности обеспечения качества стыков и значительного расширения под воздействием тепла. Такие трубы стоят недорого и просты в монтаже, а это зачастую – решающие факторы.

Полипропиленовые трубы подразделяются на несколько видов, в зависимости от технических характеристик и условий эксплуатации. Для отопления применяются марки РN25 (РN30), рассчитанные на рабочее давление в 2,5 атм при температуре жидкости не более +120 °С.

Труба полипропиленовая 40 мм, армированная алюминиевой фольгой или стекловолокном, используется для отопления. Армировка не позволяет материалу сильно расширяться при нагревании.

Некоторые специалисты выбирают трубы с внутренней армировкой стекловолокном. Их чаще всего применяют в частных системах отопления.

Трубы изготавливаются стандартных диаметров, из которых нужно выбрать наиболее подходящий. Существуют типовые решения, с помощью которых можно подобрать диаметр трубы для отопления дома. Они позволяют в 99 % случаев выбрать оптимальный диаметр без выполнения гидравлического расчета.

К стандартным диаметрам полипропиленовых труб относятся – 16, 20, 25, 32, 40 мм.

Стандартные наружные диаметры полипропиленовых труб – 16, 20, 25, 32, 40 мм. Этим значениям соответствует внутренний диаметр труб марки РN25 – 10,6, 13,2, 16,6, 21,2, 26,6 мм.

Более подробные данные о наружных и внутренних диаметрах и толщине стенки полипропиленовых труб можно посмотреть в таблице.

Читайте материал по теме: Как выбрать фитинги для полипропиленовых труб

Нам требуется обеспечить подачу необходимой тепловой мощности. Она будет находиться в прямой зависимости от количества поданного теплоносителя, но скорость движения жидкости не должна превышать 0,3–0,7 м/с.

Исходя из этого, существует следующее соответствие подключений (для полипропиленовых труб указывается наружный диаметр):

• 16 мм – при монтаже одного или двух радиаторов;

• 20 мм – при монтаже одного радиатора или небольшой группы радиаторов (радиаторы «обычной» мощности от 1 до 2 кВт, максимальная подключаемая мощность не выше 7 кВт, количество радиаторов не более 5 шт.);

• 25 мм – при монтаже нескольких радиаторов (обычно не более 8 шт., мощность не выше 11 кВт) одного крыла (плеча тупиковой схемы разводки);

• 32 мм – при подключении одного этажа или целого дома в зависимости от тепловой мощности (обычно не более 12 радиаторов, соответственно, тепловая мощность не выше 19 кВт);

• 40 мм – для магистрали одного дома при ее наличии (20 радиаторов – не выше 30 кВт).

Разберем выбор диаметра труб подробнее, основываясь на заранее рассчитанные табличные соответствия энергии, скорости и диаметра.

Обратимся к таблице соответствия скорости к количеству тепловой мощности.

В таблице представлены значения тепловой мощности (Вт), а под ними указано количество теплоносителя (кг/мин) при подаче с температурой +80 °С, обратки – +60 °С и температуры в комнате +20 °С.

Из таблицы видно, что при скорости 0,4 м/с подается следующее количество тепла по трубам из полипропилена указанного наружного диаметра:

• 4,1 кВт – внутренний диаметр около 13,2 мм (наружный диаметр 20 мм);

• 6,3 кВт – 16,6 мм (25 мм);

• 11,5 кВт – 21,2 мм (32 мм);

• 17 кВт – 26,6 мм (40 мм);

При скорости 0,7 м/с подаваемая мощность увеличивается на 70 %, что легко проследить в таблице.

Виды, маркировка, сфера применения

Широкий ассортимент полипропиленовой трубы возник благодаря многообразию видов этого полимера. Для того чтобы потребителю было легче сориентироваться, введена международная маркировка полипропиленовых труб для отопления. По ней можно определить основные технические характеристики полипропиленовых труб.

Основные виды маркировок и технические данные представлены в таблице ниже.

Выбирать изделия из полипропилена на отопление и водоснабжение необходимо, отталкиваясь от параметров, указанных выше.

Таблица: диаметр, толщина стенок, вес.

Таким образом, самыми высокими показателями обладают трубы, имеющие обозначение PPs, (ППРС).

Весь полипропилен подразделяется на виды:

1. Состоящие из однослойных полимеров разного типа: РРН, РРВ, РРR, PPs. В зависимости от типа полимера, они имеют разные технические параметры. Каждый из этих видов труб имеет свой класс.
2. Трубы, состоящие из нескольких слоев (армированные), в основном это сополимеры.

Их армируют:

• алюминиевой фольгой: перфорированной и цельной;
• полиэтиленом;
• стекловолокном.

Второй тип используют для всех типов коммуникаций. Они имеют повышенную прочность, устойчивы к деформации. Полипропиленовые трубы для отопления этого типа имеют довольно длительный срок эксплуатации. Им не страшна высокая температура до +95 °С, но при максимальных нагрузках срок службы сокращается. Для проверки системы после монтажа, следует учесть, что ставить температуру, приближенную к +120 °С (t пара), весьма рискованно.

Прочность самого армированного полимера, создала предпосылки для его использования в системе отопления многоэтажных домов. Находит он применение не только в трубопроводе центральных отопительных систем. Из-за низкого линейного расширения PPs полипропиленовые трубы для горячей воды хорошо себя зарекомендовали для прокладки трасс, поэтому пользуются спросом у потребителей.

Армированные трубы

Трубы, армированные полиэтиленом и стекловолокном, по классу приравнивают к металлопластику. Особенность их в том, что прочность изделий не уступает трубам с алюминиевой прослойкой. Преимущество в том, что нет необходимости зачищать, снимать фаску перед монтажом, поэтому они образуют более плотное соединение при пайке. Некоторые специалисты высказывают сомнение в том, можно ли использовать их для систем скрытого монтажа.

Армированные трубы PPs (рандом сополимером) изготавливают из пропилена с добавлением молекул этилена, используя высокотемпературный режим, методом продавливания и смешения (экструзии). Их можно использовать для скрытой разводки теплого пола. Специалисты рекомендуют именно полипропилен, армированный полиэтиленом и стекловолокном.

Значения маркировок на трубах:

• первое слово обозначает название производителя;
• второе – означает маркировку по типу полимера, из которого изготовлена труба (PN, PPB, PPR, PPs);
• третье значение укажет на свойства трубы по номинальному давлению (обозначение: PN 10, PN 16, PN 20, PN 25);
• следующий идет ряд цифр, обозначающий диаметр и толщину стенок;
• далее идет класс – значит степень надежности эксплуатации;
• потом следует описание допустимого рабочего давления в цифрах (сколько выдержит труба);
• в конце маркировки указывают ТУ и ГОСТ, которые зависят от марок полипропиленовой трубы.

Конечно, в маркировке указаны далеко не все свойства изделия. Но вполне достаточно, чтобы получить представление об общем назначении.

10 фото идей, как красиво и функционально задействовать угол

От чего зависят размеры

Основные факторы, влияющие на размеры пп труб:

• Диаметры. Полипропиленовые трубы предназначены для перемещения жидкостей и транспортировки газообразных веществ. От размеров поперечного сечения трубопровода зависит пропускная способность магистрали и, следовательно, объем транспортируемой жидкости.
• Давление жидкости на стенки. В зависимости от температурных показателей жидкости в полости трубы стенки трубопроводов оказываются в зоне высокого давления. Поэтому подача холодной воды и горячего теплоносителя производится по сетям с различной толщиной стенок.
• Назначение трубной сети. Пластиковыми трубопроводами оборудуются сети холодного и горячего водоснабжения, системы отопления и канализации, вентиляционные каналы. В каждой сфере применяются свои типоразмеры труб пп, максимально соответствующие техническим условиям эксплуатации.
• Протяженность трубной линии. Чтобы к водоразборной точке или дальнему отопительному радиатору поступало достаточное количество жидкости, водопроводная линия монтируется из труб разного сечения.

Справочная таблица пп труб содержит подробную информацию о размерах.

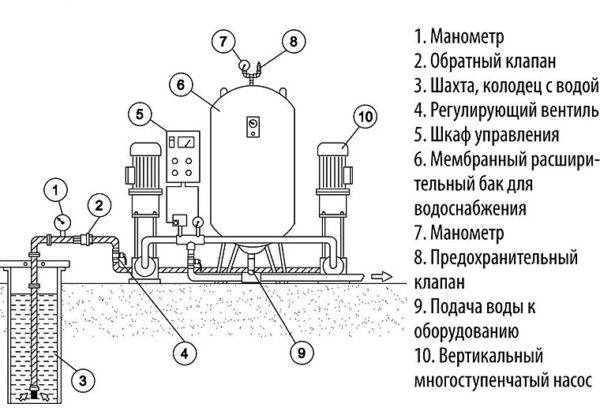

Особенности конструкции

Для начала стоит упомянуть о том, что все аппараты подобного типа имеют существенные конструктивные различия, поэтому путать их между собой не стоит. А вот принцип функционирования мембранного бачка одинаков, в не зависимости от его конструктивных особенностей. Внутри устройства обязательно будет находиться грушевидная прорезиненная мембрана (может иметь цилиндрическую форму). Может встречаться как в виде груши, основание которой будет прикреплено к патрубку входа воды, так и в виде диафрагмы (условно деля имеющееся пространство на две равные части).

Основные отличия между емкостями заключается в том, что мембранные заполняются теплоносителями, которые контактируют со стенками резервуара. А вот для тех бачков, которые используются для водоснабжения, теплоноситель никогда не будет соприкасаться со стенками. Особенно дорогостоящие модели даже оснащены автоматическими устройствами, которые будут регулярно проводить промывку груши. Столько необычное устройство является неотъемлемой частью оборудования, которое отвечают за поставку питьевой воды. Также к отличительным особенностям можно отнести и материал, который используется для изготовления бачков для воды:

• они могут быть изготовлены из привычной пищевой резины;
• способные выдержать давление большее, нежели в устройствах, которые предназначены для отопления.

Лучше остальных адаптированы под высокие температуры груш. Принцип функционирования достаточно прост – под воздействием внешних факторов емкость будет наполняться водой, что приведет к растяжению мембраны до установленных пределов. Другая сторона груши не допустит того, чтобы воздух попал во втору половину, которая будет находиться под определенным давлением. Для того, чтобы в бачке присутствовало оптимальное давление, дополнительно устанавливается золотник. В момент, когда прекращается воздействие внешних факторов  давление трубопровода снижается (теплоноситель остывает), мембрана начинает потихоньку выталкивать жидкость обратно.
