Надежное крепление стропил к мауэрлату двухскатной крыши

Крепление в верхней части

В верхней части элементы конструкции тоже скрепляются по-разному в зависимости от её вида и необходимости создания жёсткого или подвижного соединения.

Висячие стропила могут крепиться встык или внахлёст. Соединение встык довольно жесткое, так как они упираются друг в друга. Для этого верхние торцы срезаются под таким углом, чтобы срезы при установке приняли строго вертикальное положение и плотно состыковались.

Соединение встыкИсточник srub-banya.by

Их скрепляют:

• гвоздями, вбитыми под углом: они должны иметь достаточную длину, чтобы пройти насквозь одну стропилину и хорошо закрепиться в другой;
• деревянными треугольными накладками-косынками, закреплёнными с обеих сторон ершёнными гвоздями или саморезами;
• металлическими пластинами на саморезах или болтах.

Ещё один способ стыковки – через горизонтальный прогон из повёрнутой на ребро доски. Торцы стропил с обеих сторон крепятся к ней стальными уголками.

Соединение на прогонИсточник mercabadom.ru

Намного проще крепление внахлёст: не нужно думать, как сделать стропила точной длины и отпилить торцы. Они соединяются боковой плоскостью и скрепляются болтами или шпильками, после чего лишнюю длину просто срезают.

В наслонных конструкциях дополнительной опорой для стропил является коньковая балка. Они могут соединяться над ней уже описанными способами, имея по одной точке опоры. Но крепление будет гораздо более надёжным и прочным, если увеличить площадь опоры с помощью запилов.

В этом случае стропилины можно не скреплять между собой, оставляя им дополнительную степень свободы, а фиксировать индивидуально только на коньковой балке с помощью уголков или накладок.

Соединение на коньковой балке внахлёст с запилами и креплением шпилькойИсточник odnastroyka.ru

Если же требуется максимально жёсткое соединение, применяют соединение встык с запилами и укреплением деревянными накладками над и под балкой. Этот способ называют жёстким защемлением.

Видео описание

Один из способов соединения на коньковой балке можно изучить по видео:

В заключение осталось добавить, что все запилы и врубки должны обеспечивать идеальное прилегание деталей друг к другу. Без должного опыта и старания выполнить это требование очень трудно. Грубые и неплотные прилегания ни в коем случае нельзя компенсировать прокладками или клиньями, которые в результате усушки или усадки могут вылететь или изменить форму.

Резюме

Мало знать, как поставить стропила и закрепить их на стенах дома. Для начала нужно рассчитать нагрузки и выбрать оптимальный способ крепления, учитывая длину пролётов, возможность усадки и прочие факторы, влияющие на стабильность и долговечность создаваемой конструкции. А самое главное – необходимо иметь опыт работы с деревом и быть перфекционистом, чтобы добиться идеальной идентичности каждой стропильной пары и установить их в одной плоскости.

Браться за такую работу самостоятельно можно, если иметь на руках подробный проект, а рядом – опытного помощника. В противном случае имеет смысл обратиться к профессионалам.

Типы мауэрлата и особенности его сопряжения со стропилами

По взаимодействию с вышележащими конструкциями существует два типа мауэрлата, что определяет разные по структуре узлы соединения с ним стропил. В чём их различия, плюсы и недостатки, рассмотрим далее.

Тип 1. Мауэрлат, не принимающий распорные нагрузки

Такой мауэрлат не требует жёсткого закрепления к стене. Он более прост в монтаже, но имеет один существенный недостаток: вся конструкция крыши получается не слишком устойчивой к ветровым нагрузкам. Однако для небольших домов, гаражей и различных хозпостроек вполне подходит.

Таблица. Технология его монтажа схематично.

Шаги, фото	Комментарий
Установка мауэрлатной балки	Для установки такого мауэрлата не требуется заливать армопояс. В кирпичной стене под эту балку делают выемку, задняя стенка которой закрывает бортиком обрез стены. К стене брус крепится с помощью забивных металлических скоб. В кладке для этой цели устанавливаются деревянные закладные детали.
1 вариант крепления стропила	Так как мауэрлат здесь не принимает распорные нагрузки, стропила должны быть соответствующим образом смонтированы. Вариант 1 — на стропиле делается запил под мауэрлат так, чтобы конец его был вынесен за периметр стены. Фиксация осуществляется с помощью крепёжных пластин.
2 вариант крепления стропила	Вариант 2 – стропило ставится на мауэрлат без выпуска за стену. Крепиться может теми же пластинами, а так же скобами, либо тремя гвоздями: один сверху, два по бокам под 45 градусов.
3 вариант крепления стропила	Вариант 3 — стропило без запила ставится на брус, фиксируется стальными уголками, а снизу прихватывается опорным бруском.
Крепление конькового прогона	Коньковый прогон здесь соединяется так: два стропила стыкуются, а место их сопряжения закрепляется двумя трапециевидными деревянными прокладками. Как вариант, для соединения применяется металлическая зубчатая пластина. Можно так же выполнить соединение стропил внахлёст, путём врубки, с опорой в прогон или без него. При этом в качестве крепежа могут использоваться как гвозди, так и шпильки с гайками.

Тип 2. Мауэрлат, который принимает и распределяет распорные нагрузки

Мауэрлат, принимающий нагрузки, более сложен в монтаже. Но он также более устойчив к нагрузкам, а потому при строительстве больших домов используется в основном этот вариант. И именно в этом случае для монтажа несущей балки кровли нужно заливать армопояс.

Таблица. Как осуществляются работы.

Шаги, фото
Комментарий

Установка опалубки и арматуры

На обрезе стены устанавливается опалубка, в которую устанавливается арматурный каркас и вертикально шпильки для крепления мауэрлата.

Установка утеплителя

Для предупреждения появления мостиков холода, между армопоясом и кладкой устанавливается утеплитель.

Заливка бетона

Заливка бетона выполняется на высоту 300-500 мм.

Укладка гидроизоляции

На следующий день после заливки, поверх неё уже можно смонтировать гидроизоляционный материал. А вот до монтажа бруса бетон должен набрать минимум 70% прочности. В зависимости от температуры окружающей среды это произойдёт через 7-14 дней.

Монтаж мауэрлата с наращиванием длины

В брусе насверливаются отверстия под замоноличенные в армопоясе шпильки. Он устанавливается с наращиванием длины методом косого прируба.

Угловое соединение

Под прямым углом брусья соединяются вполдерева.

Схема армопояса со смонтированным на нём мауэрлатом

После установки мауэрлата, на шпильки через шайбу навинчиваются гайки. Схематично получившаяся конструкция будет выглядеть так, как на приведённой схеме.

Монтаж стропил

Стропила к принимающему нагрузки мауэрлату могут крепиться четырьмя способами: без запила с применением опорного бруска, с креплением уголками или тремя гвоздями; с запилом на торцах, скрепляясь уголками или металлическими скобами

Обратите внимание! Выпуски стропил за периметр мауэрлата в этом случае не делаются.

Узел соединения верха стропил

Сверху стропила соединяются с одной степенью свободы, с помощью деревянных накладок, зубчатых пластин или врубки. В последнем случае крепления могут производиться не только с помощью гвоздей, но и шпильками.

Что нужно знать про мауэрлат?

Чаще всего используется сечение мауэрлата 250 х 250 мм, 100 х 100 мм — в мансардах сложной конфигурации, малых архитектурных формах. Существует множество вариантов фиксации бруса по периметру стен, прохождения стропил (висячие, наслонные), стропильных схем. Расчет мауэрлата не требуется в следующих случаях:

• увеличенный шаг анкеров, которыми мауэрлат крепится к стенам;срубовая конструкция (мауэрлатом служит последний венец);упор бруса в выступ кирпичной кладки.

Схема крепления мауэрлата к стене из блоков.

Сечение в этих случаях принимается 150 х 150 мм либо 100 х 100 мм. Мауэрлат прямоугольного сечения (150 х 100 мм) позволяет регулировать линию контробрешетки, размещая ее в единой плоскости с плоскостью фронтона. Технология востребована при таких условиях, как:

• двускатная крыша;ж/б перекрытия, сбивающие рядность кладки.

В стандартных условиях на мауэрлат действуют две силы: вертикальная сжимает волокна древесины под весом кровли, горизонтальная изгибает брус, вырывая его из плоскости стены.Оба усилия слишком незначительны для деревянных конструкций. Поэтому мауэрлат не рассчитывают, а назначают его сечение конструктивно.

На практике берут стандартные размеры мауэрлата для жилых зданий в пределах 250 х 250 мм, 100 х 100 мм, применяя схемы сочленения стропил с мауэрлатом без горизонтальных усилий.

Опорные реакции в горизонтальной плоскости возникают лишь при неподвижных опорах, даже при выборе наслонных стропил. С другой стороны, висячие стропила с затяжкой при подвижных опорах полностью исключают горизонтальную реакцию мауэрлата. Кроме того, шаг анкеров мауэрлата выбирается строителями чаще, чем требуется, поэтому расчет на изгиб не имеет смысла в 99%.

Варианты опирания стропильной ноги на мауэрлат.

Создатели пособий для строителей по деревянным конструкциям Филиппов, Мелер, Шишкин сходятся во мнении, что:

• наслонные стропила можно запроектировать без передачи на стены распорных усилий;стропилами наслонного типа можно вызвать распорные усилия в стенах коттеджа.

В первом случае мауэрлат не требует жесткого крепления, крыша при этом должна иметь симметричные скаты, простую конструкцию. В этом случае толщину мауэрлата выбирают произвольно, она не имеет никакого конструктивного значения. Во втором варианте стропильная система распирает саму себя, обеспечивая жесткость, прочность конструкции при несимметричных скатах, сложной их конфигурации, неравномерных нагрузках малоэтажных зданий.

Гидроизоляция и утепление

Работы включают два необходимых этапа — прокладка гидроизоляции под опорным брусом, а также его утепление изнутри.

Утепление мауэрлата крыши изнутри

Утепление опорного бруса выполняется изнутри чердака. В нижней части под балкой прокладывается слой пароизоляции. Это предотвратит проникновение паров из помещения. Опорный брус сам по себе массивный, поэтому на чердаке будет тепло.

Для утепления подходят керамзит, прессованные опилки, минеральная вата, монтажная пена и пенополистирол.

Гидроизоляция под мауэрлат

Защита от влаги происходит на этапе фиксации опорного бруса. Перед тем, как крепить его любым способом, на стену кладут гидроизоляционный слой. Таким образом холод не будет проникать через зазоры в конструкции крыши. В качестве защиты используется рулонный рубероид или другие материалы.

Мауэрлат используется для предотвращения парусности крыши, а также для ее привязки к стенам. Он крепится за счет армопояса или без него с помощью шпилек, анкеров, проволоки или деревянных пробок. В зависимости от типа крыши особенности фиксации будут изменяться. Мауэрлат делается из бруса, стального профиля или досок. Опорный брус обязательно утепляют и прокладывают слой гидроизоляции.

← Предыдущий пост

Следующий пост →

Как построить шалаш

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

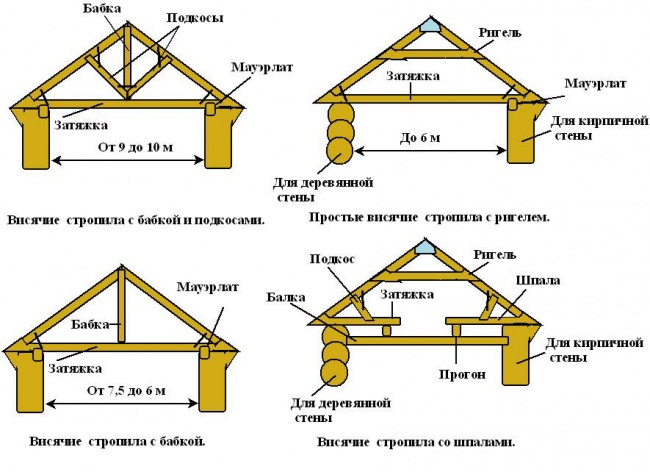

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров.  Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника

В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

Материалы для изготовления мауэрлата

Данный кровельный элемент создают из:

• деревянного бруса;
• двутавровой балки;
• металлических изделий или швеллера.

Выбор материала зависит от веса возводимой кровли:

Брус может иметь сечение размером 10х10, 10х15, 15х15, 8х18 или 20х20 сантиметров. Его подкладывают под стропильные ноги вдоль периметра крыши и таким образом равномерно распределяют нагрузку на каждую точку стен дома

При выборе древесного материала для мауэрлата обращают внимание, чтобы длина сучков на нем не превышала 2/3 толщины бруса. Эти места на древесине будут плохо отвечать на растяжение и в результате появятся трещины.
Скрепленные доски, из которых делают мурлаты — крепления крыши, задействуют при строительстве легких каркасных домов, когда на их кровлю не будут оказываться большие нагрузки

Чтобы сэкономить, специалисты рекомендуют вместо цельного бруса, отличающегося большим весом, использовать доски, соединенные между собой.
Иногда вместо бруса для изготовления мауэрлата для двускатной крыши задействуют балки из стальной трубной продукции. В таком случае деревянная часть мауэрлата за периметр постройки не выходит. К его концам прикрепляют трубки, которые становятся главной опорой кровельной конструкции. Трубы должны соответствовать определенным требованиям: сечение небольшого размера; высокая прочность и качественный стальной сплав.

В последнем случае отверстия в стропилах создают строго по оси, их диаметр должен быть на 10 сантиметров меньше, чем высота стропильной ноги. Если этого не получается, тогда следует дополнительно прикрепить стальные элементы. Основное преимущество такой конструкции в том, что деревянная часть мауэрлата находится под защитой крыши.
