5 Конструкций висячих стропил

В проектировании и монтаже крыш с висячими стропилами существует 5 конструкций висячих стропил. Это:

• Треугольная арка (фермы в виде треугольника, пролёт до 6 метров);
• Треугольная арка с поддерживающей бабкой (для пролётов более шести, но менее 9 метров);
• Арка с поднятой затяжкой (нижний брус фермы поднят вверх, пролёт до 6 метров);
• Арка с ригелем (ригель антипод затяжки, пролёт 6-9 метров);
• Арка с бабкой и подкосами (для пролетов 9-14 метров).

Треугольная арка

Конструкции висячих стропил, треугольная арка, используется в домах с пролётами до 6 метров. Соединение конструкции происходит в трех точках (шарнирах).

В данной конструкции затяжка работает на растяжение, удерживая «разъезжающие» ноги стропил. Затяжка не принимает вертикальные нагрузки и не является несущим элементом.

Для правильного расчета важно, чтобы высота конька фермы была меньше 1/6 длинны пролёта

Треугольная арка с бабкой

При увеличении пролёта от 6 до 9 метров, в конструкцию арки висячих стропил добавляется усиливающий элемент, называемый бабка.

Бабка это НЕ опорный столб поддерживающий конек фермы, а наоборот. Бабка удерживает затяжку фермы от прогиба под собственным весом, подвешивая затяжку к коньку.

Три варианта крепления затяжки к бабке вы видите на рисунке. Особенность в том, что бабка не должна испытывать сжимающий нагрузок, только нагрузки на растяжение. Поэтому жесткого крепления бабки к затяжке быть не должно.

Треугольная арка с поднятой затяжкой

Это комбинация наслонных и висячих стропил. Используется при строительстве дома с мансардой.

Здесь ноги упираются в мауэрлат, а не в затяжку. Упор делается на подвижном креплении с обязательным выносом стропильной ноги за пределы стен. Это нужно для компенсации неравномерной нагрузки на скаты крыши.

Если поднятая затяжка будет нагружена потолком мансардного этажа, нужно предусмотреть её подвес к коньку.

Арка с ригелем

Ригель, в отличие от поднятой затяжки, работает не на растяжение, а работает на сжатие. Это позволяет убрать вынос стропильных ног за пределы стен и жестко врубиться в мауэрлат, не создавая плавающих креплений.

Проще говоря, если крыша с выносом стропильных ног, используются висячие стропила с затяжкой. Если стропильные ноги не выносятся, используется ригель.

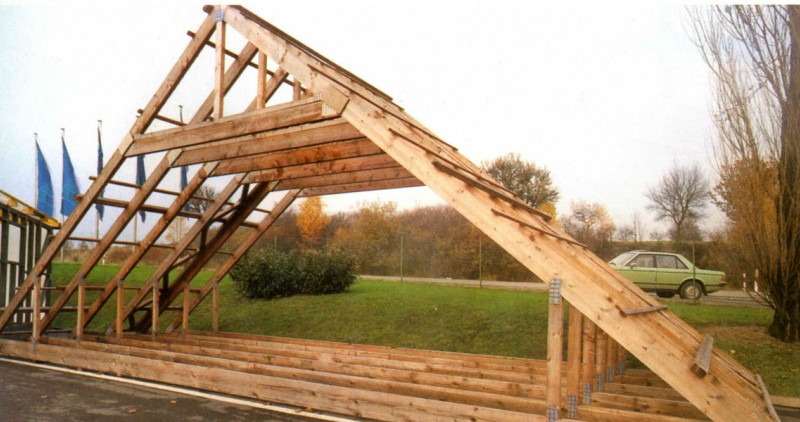

Арка для больших пролётов

Для пролётов длиной до 14 метров, в конструкции висячих стропил используют и бабки и подкосы. Бабки подвешивают затяжку к коньку, компенсируя её прогиб под собственным весом. Подкосы упираются в бабку и компенсируют прогиб стропильных ног. Узлы крепления подкосов показаны на рисунке.

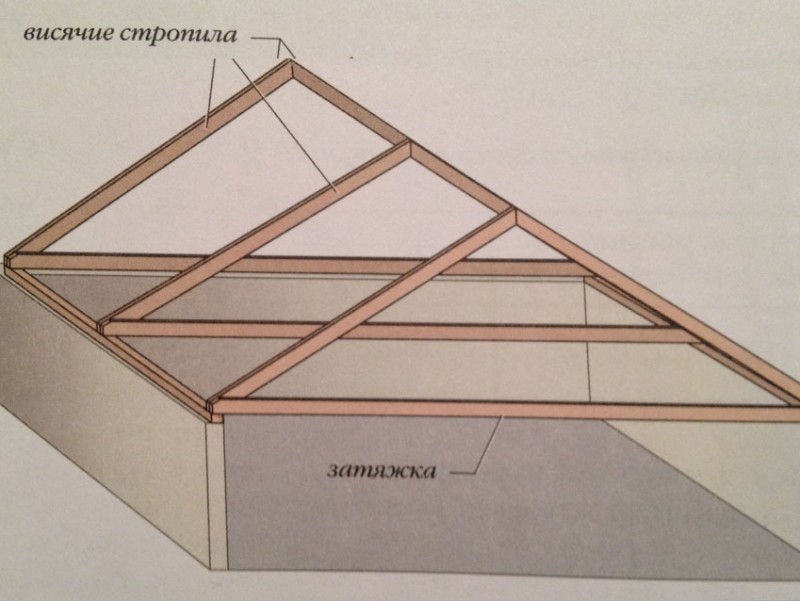

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров.  Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника

В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

Порядок монтажных работ

Сборка стропильной системы производится сразу после укладки верхнего (чердачного) перекрытия. Монтаж стропил требует соблюдения определённой последовательности действий. Независимо от вида крыши, работы ведутся поэтапно:

Установка мауэрлата. Брус укладывают на гидроизолированные торцы стен и закрепляют анкерами. Углы брусьев соединяют вполдерева и фиксируют болтовыми соединениями.

Видео описание

Установка мауэрлата является ответственной процедурой, поскольку он служит опорой для всей остальной конструкции. Для лучшего понимания методики монтажа мауэрлата рекомендуется посмотреть видео:

• Укладка лежня. Один или два бруса размещают на центральной оси (или по сторонам от неё на расчётном расстоянии).
• По торцам лежня устанавливают крайние стойки. Между ними с шагом 3-6 м устанавливают промежуточные элементы, если длина крыши это позволяет.
• На верхней части ряда стоек укрепляют коньковый прогон. Его фиксируют металлическими скобами или специальными уголками.
• Производится установка стропил. Нижняя часть крепится на мауэрлат, верхняя опирается на конёк с креплением к нему, или соединяется с противоположной стропильной ногой с опорой на коньковый прогон. Шаг установки стропил колеблется в пределах 0,6 -1,2 м. Их равномерно распределяют по всей длине крыши.
• Стропила укрепляют подкосами и ригелями согласно проектной схеме. Если ширина ската достаточно велика, количество элементов может быть увеличено.
• Укладка пароизоляционной мембраны. Её располагают полосами внахлёст, начиная снизу.

Укладка пароизоляцииИсточник stroytvoydom.ru

• Установка кобылок, оформление карнизного свеса. Подшивка снизу досками или сайдингом.
• Поверх стропил устанавливают сплошной дощатый настил или более редкую обрешётку. Обычно, для неё используют обрезную доску толщиной 40 мм.
• Установка кровли. Работы ведутся в соответствии с технологией монтажа данного покрытия.

Приведённый порядок сборки действителен для любого типа крыши. В него вносят незначительные поправки для придания нужной формы или конфигурации.

Видео описание

Для наглядного представления о монтаже стропильной системы, рекомендуется посмотреть видео:

Коротко о главном

Установка стропильной системы является основным этапом строительства крыши. Это опорная конструкция, которая принимает и распределяет снеговую и ветровую нагрузку, удерживает в заданном положении кровельное покрытие, защищает стены и основание дома от воздействия влаги.

В состав стропил входит множество элементов, каждый из которых выполняет собственную задачу. Одни служат обвязкой периметра стен, другие поддерживают стропильные ноги, третьи соединяют их и удерживают в неподвижности. В результате получается прочная уравновешенная конструкция, вес которой невелик. А несущая способность весьма значительна.

Элементы системы могут соединяться несколькими способами, что позволяет получать разные конструкции крыш. Выбор той или иной формы производится на этапе проектирования, но, при необходимости, можно изменить форму и конфигурацию отдельных участков или всей крыши.

Монтаж рекомендуется поручать опытным специалистам, способным грамотно выполнить сборку и не допустить ошибок.

Типы стропильных систем — чем они отличаются между собой

Выбирается тот или иной тип стропильной системы не спонтанно, а в зависимости от конструкции строящегося дома и его размеров. Далее о каждом виде стропильных систем.

Система с висячими стропилами

Они хороши для крыш с двумя скатами, где пролет не более 6 метров, а стен внутри не имеется. Внизу опорой стропил служит мауэрлат, а вверху – они опираются друг на друга. Еще имеется затяжка, уменьшающая распор стропил на стены дома. Балочные затяжки размещены в самом низу стропильных ног – они одновременно служат в качестве балок перекрытия. Кстати перекрытие верхнего этажа, выполненное из железобетона, тоже может играть роль затяжки. Если затяжку делают повыше, она уже называется ригелем. Если пролет между наружными стенами более 6 м необходимо применение опорных стоек и раскосов для поддержания стропильных ног. При этом длинна нижней части стропил т. е. части после подпорки, должна быть не более 4,5 м.

Перечислим несколько важных фактов об их конструкции:

• Опирать свес крыши на низ стропильных ног, выведенных за пределы стены, не стоит. Гораздо лучше для опоры таких стропильных систем крыши подойдет кобылка (при этом ширину свеса делают до метра). И тогда нога будет всей плоскостью опираться на мауэрлат. Сечение кобылок обычно меньше сечения стропильных ног.
• На скате нужно прибить ветровую доску, от конька к мауэрлату. Наклон делают от чердака. Это необходимо, чтобы крыша стала жесткой, не шаталась и не разрушалась ветром.
• Если влажность деревянного стропильного материала более 18 %, готовьтесь к тому, что система стропил после высыхания дерева может стать шаткой. Поэтому соединяйте такое дерево не гвоздями, а болтами – их подтянуть можно в случае чего. А еще лучше использовать винты или ершенные гвозди.

Наслонные стропильные системы

Они подходят для крыш, где пролет составляет от 10 до 16 м. Уклон может быть любым, а внутри здания должны быть несущие стены или колонны. Вверху стропила опираются на коньковый прогон внизу — мауэрлат. Коньковый прогон поддерживается либо внутренней стеной (лежнем), либо стойками. Так как нагрузки имеются лишь вертикальные, то в затяжке потребности нет.

Когда пролет большой (до 16 м), можно заменить прогон конька двумя боковыми, которые будут опираться на стойки. Чтобы стропильные ноги не гнулись, нужны подкосы и ригели. Если изготавливают мансарду, опорой наслонных строил можно сделать стену, высота которой от 1 до 1,5 м. Ну, или применить ломаную мансардную крышу (с ломаными скатами).

На что необходимо обращать особое внимание:

• Каждый из элементов данной системы не должен иметь толщину менее 5 см.
• Гладкая прогаблеванная поверхность всех узлов стропильной системы – необходимое условие. Так они не прогниют и не так сильно будут подвержены грибку.
• Добавление дополнительных узлов «от фонаря» в рассчитанную систему стропил запрещено. Иначе нагрузки могут возникнуть совсем не там, где нужно.
• Мауэрлат (его подошва) обязан лечь строго горизонтально относительно стен. Требует горизонтальности и поверхность стыковки мауэрлата со стропильной ногой. Иначе может и опрокинуться опора.
• Стойки и подкосы располагают максимально симметрично.
• Чтобы стропила не мокли и не подгнили, делают хорошую вентиляцию. Для этого в крыше мансарды предусматривают щели, в крыше чердака – продухи.
• Там, где стропильные узлы стыкуются с каменной кладкой, нужна гидроизоляция. А то конденсат испортит дерево.
• Не имеющая опоры или подкоса, нога стропил, делается длинной не более 4,5 м.

Критерии выбора

Устройство стропильной системы отличается большим количеством вспомогательных элементов и повышенной сложностью. Оно составляется согласно расчету постоянных и временных нагрузок, действующих на конструкции, проекту, учитывающему выбранный кровельный материал, а также факторы внешней среды

При выборе вида стропильного каркаса принимают во внимание следующие критерии:

• Климатические условия в регионе, где ведется строительства. Чтобы кровля выдержала вес снега и воды во время обильных ливней, определяется среднегодовое количество осадков в зимний и летний период.
• Ветровая нагрузка. Для выбора оптимальной конструкции кровли определяют преобладающую розу ветров в районе строительства, а также учитывают среднюю скорость воздушных порывов.
• Характер использования пространства под кровлей. На этом этапе определяется, будет ли оборудоваться жилая мансарда в подкровельном помещении или неотапливаемый чердак.
• Разновидность финишного покрытия. Для каждого материала рассчитывается оптимальный угол наклона скатов, учитывающий его форму и способ крепления.
• Бюджет застройщика. Стропильная система – одна из самых затратных по материалу и работе часть конструкции крыши, поэтому вид определяют финансовые возможности застройщика.

Зависимость высоты мансарды от уклона

Влияние климатических факторов

Влияние кровельного материала

Элементы висячих стропил и факторы, влияющие на их выбор

Жилые дома, в основном, имеют в своей конструкции внутренние опорные несущие стены, поэтому применение висячих стропил в них, напрямую связанно с будущим обустройством мансарды. Висячая стропильная система, по сравнению с наслонной, является более сложной. Сложна операция изготовления не только самих стропил, но и монтаж их на стену. При использовании наслонных стропил узлы конструкции собираются вручную из легких элементов. В случае с висячими стропилами, собранная, громоздкая конструкция подается на крышу краном, либо разбирается внизу, подается вручную наверх и собирается заново.

Простейшая стропильная ферма представляет собой треугольник, состоящий из двух стропильных ног, упертых друг в друга и затяжки. Получившаяся конструкция – распорная, но на наружные стены сооружения распор не передается ввиду его нейтрализации затяжкой. Таким образом, в висячей стропильной системе, на стены сооружения передаются только вертикальные усилия, горизонтальные отсутствуют, что делает конструкцию узлов опирания на стены достаточно простой.

Затяжка сооружается либо из деревянных брусьев, либо из металлических планок, а месторасположение зависит от типа кровельной конструкции. Например, при возведении крыши мансардного типа затяжки устанавливаются у основания стропильной конструкции и являются балками перекрытия. Мауэрлат в такой системе не является необходимой частью конструкции. Он может заменяться доской, которая кладется на гидроизоляционную основу, и служит для выравнивания стропильных ферм относительно горизонта, а также для предотвращения смятия древесины в районе узла опирания фермы.

Перед началом проектирования висячей стропильной системы необходимо учитывать следующие важные факторы:

• климатический регион, сюда входит учет снеговых и ветровых нагрузок, а также общее количество атмосферных осадков;
• вид кровельной системы (односкатная, двухскатная, шатровая, вальмовая и т.д.);
• угол наклона ската крыши;
• вид кровельного перекрытия (шифер, металлочерепица, профнастил и пр.).

Зная вышеперечисленные факторы нагрузок, рассчитывается сечение стропильных ног и ширина пролета висячих стропил. Устройство висячих стропил во многом зависит от применяемой конструкции и характеризуется наличием дополнительных элементов таких как: подкосы, ригели и бабки.

Конструкция висячих стропил во многом зависит от длины пролета в сооружении и наличия или отсутствия мансардного помещения на чердаке.

Во что обойдётся тёплый пол под ламинат

26

Способы соединения (сращивания) стропил

Существует несколько методов сращивания стропил:

• соединение досок встык;
• сращивание стропил методом «косой прируб»;
• увеличение длины стропил внахлест.

Соединение стропильной ноги  встык достигается путем соединения торцевых частей двух досок, обрезанных строго под углом в девяносто градусов. Место стыковки досок закрывается накладками с обеих сторон, причем, длина накладок должна быть не менее 50см.

соединение стропила встык

Дополнительные коротыши, закрывающие соединение стропил по длине,  прибиваются гвоздями или длинными саморезами в шахматном порядке. Иногда соединение досок может быть выполнено с применением металлических пластин скрепляемых с древесиной при помощи болтов и гаек.

Метод косого прируба подразумевает соединение стропильных ног под углом в сорок пять градусов. Концы каждого соединяемого элемента должны быть обрезаны под  углом. Приложенные друг к другу концы досок  скрепляются   сквозным соединением при помощи болтов, имеющих диаметр  12-14 мм.

метод косого прируба

Третий способ соединения стропил, называемый внахлест, заключается в том, что концы досок  укладываются  один на другой с заходом не менее метра

При этом вид среза торцов досок не играет важной роли, и может быть любым. Соединяют доски между собой или гвоздями, саморезами или болтами с шайбами и гайками все в том же шахматном порядке

соединение внахлест

Стропильные ноги могут быть спаренными или составными.

При возведении вальмовых крыш максимальная длина стропил наблюдается у  тех, которые с торца здания образуют треугольные фронтоны. Иначе они называются накосными или диагональными. Для этого вида стропил наиболее подходящий вариант будет спаривание стропильных досок. Способ заключается в наложении двух досок друг на друга и скрепления их между собой в шахматном порядке гвоздями или саморезами по дереву. Если спаренные стропила требуется удлинить, то делается это одновременно встык и внахлест со второй частью спаренного стропила.

стропила составные

Сращивание стропил по длине можно получить,  используя конструкцию составного стропила. Для этого берутся две одинаковые по размерам доски, между ними вставляются короткие обрезки доски одинаковой толщины. Длина вкладышей должна быть равной высоте двух досок или больше, но никак не меньше.

Скрепление досок между собой происходит при помощи гвоздей или саморезов, расположенных в два ряда. Использование составных стропил позволяет экономить пиломатериал, поскольку в нижней части стропила, где происходит основная нагрузка, его можно сделать усиленным ,составным из двух досок, а в верхней коньковой части оставить одну доску. Т. е. внизу стропило будет иметь толщину равную трем доскам (с учетом вкладыша), вверху толщину одной доски.

Важно помнить, что составные стропила нельзя применять в качестве накосных или диагональных стропил, при устройстве вальмовых или полувальмовых кровель. Сращивание стропил с мауэрлатом или балками перекрытия производится путем устройства врубок и врезок.  Такие соединения подразумевают под собой вход одного элемента в другой, благодаря специальной  конфигурации соединения

Существуют различные виды врезок, но все они относятся к категории узлов соединения стропильной системы. Также соединяются между собой стропильные ноги в верхней части – на коньке кровли

Сращивание стропил с мауэрлатом или балками перекрытия производится путем устройства врубок и врезок.  Такие соединения подразумевают под собой вход одного элемента в другой, благодаря специальной  конфигурации соединения. Существуют различные виды врезок, но все они относятся к категории узлов соединения стропильной системы. Также соединяются между собой стропильные ноги в верхней части – на коньке кровли.

Возведение стропильной системы из досок обходится дешевле, чем из бруса, а прочность всей конструкции  от этого не становится меньше.

Также советуем посмотреть:

• Выход на кровлю: какой способ выбрать?
• Система внутреннего водостока
• Битум кровельный: устройство и ремонт кровли
• Узел прохода через кровлю

Шарнирная арка с бабкой

Данная конструкция сложнее предыдущей, зато ее вполне можно использовать для перекрытия пролетов длиной более 6 м. Основной проблемой длинных конструкций является длинная затяжка – на нее приходятся существенные нагрузки, поэтому она изгибается под собственным весом. Для компенсации этих нагрузок используется бабка – деревянный брусок, при помощи которого подвешивается затяжка. При необходимости в качестве бабки можно использовать и металлические пруты, которые имеют достаточную прочность на растяжение.

Используя такой подвес, можно устанавливать висячие стропила с затяжкой большой длины, ведь ее изгиб будет компенсирован. Основной момент при монтаже такой конструкции – бабка не должна подвергаться сжатию, то есть ее нельзя использовать как вертикальную стойку. Конечно, конструктивно стойка и подвес очень похожи, но эти элементы выполняют совершенно разную работу.

Главное отличие бабки заключается в том, что она подвешивается к карнизному узлу, а затяжка крепится к ней посредством хомутов. Для создания затяжки нужной длины используются составные элементы, которые подгоняются посредством прирубов и фиксируются болтами. Перед сборкой стоит провести расчет затяжки стропил, чтобы конструкция была оптимальной.

Такая конструкция на сегодняшний день применяется редко по причине морального устаревания. Впрочем, заложенные в ней идеи и принципы все же находят применение в других, более современных стропильных системах.

Конструктивные особенности

Кровля, выполненная с висячими стропилами, имеет ряд особенностей. Существует несколько видов таких изделий:

• Простой треугольник, который не имеет усиливающих элементов.
• Треугольная конструкция, имеющая усиливающие узлы.
• Стропильная конструкция с приподнятой затяжкой.

Наслонные стропила выбираются при наличии в доме межкомнатных перегородок. На них и опирается двускатная крыша. Такие стропильные конструкции намного легче, требуют использования меньшего количества материалов. Кроме того, для их создания требуется устанавливать дополнительные элементы.

Их чаще всего используют при устройстве двускатной крыши в небольших домах. Однако при выборе наслонных стропил понадобится делить внутреннее пространство дома на несколько частей.

Параметры стропильной системы двускатной кровли всегда ориентируются на конкретные условия эксплуатации. К примеру, в домах, которые находятся в северных широтах, лучше выполнять крыши с крутыми скатами. Это будет способствовать быстрому самоочищению двускатной кровли от снега. Однако такое решение связано с необходимостью усиливать конструкцию внутренними элементами. Крыши с висячими стропилами и крутыми скатами имеют большую парусность.

В теплых регионах, напротив, следует устраивать более пологие кровли. Они отличаются большей легкостью, простотой установки и ремонта. В них могут использоваться одинаково успешно как наслонные, так и висячие стропила.

Висячие системы стропил сегодня более популярны, поскольку обладают несколькими плюсами:

• Им не нужна дополнительная опора, что позволяет встраивать внутри дома помещения большой площади. С наслонными стропилами приходится разделять внутреннее жилое пространство перегородками.
• Силовые узлы, которые делают конструкцию прочнее, прячутся на чердаке.
• Монтаж двускатной кровли выполняется максимально просто.

Важно! Хотя работы по устройству висячих стропил проводятся довольно легко, перед началом строительства следует выполнить точный расчет крыши. Это требует определенных знаний и навыков

Если пренебрегать качеством стыковки отдельных элементов, такая крыша будет опасной.

Учитывая такие особенности висячих конструкций, можно сделать очень прочную и долговечную конструкцию, ремонт которой будет проводиться очень легко. Кроме того, двускатные изделия отличаются высокой эстетичностью. Варианты конструкции и узлы висячих стропил следует рассмотреть подробнее.

Особенности монтажа конструкции

На верху стропила проделываем больших размеров запил и скашиваем его под небольшим углом. Подрезка на концах стропила обладает различными границами, характеризующимися по глубине. Главное, чтобы размер подрезки превышал размер сечения стропила.

Если не представляется возможным сделать подрезку верха стропила, используют искусственное наращивание, крепление осуществляется по обеим сторонам. Используются монтажные пластинки.

Когда будете проводить монтаж, обязательно сделайте так, чтобы верх врубки был максимально ровным, чтобы система внезапно не стала распорной. Чаще всего низ стропильной ноги присоединяют на ползуне.

Верхняя часть фиксируется с применением гвоздей или же, например, болтового крепления, стропила могут также взаимно упирать и связывать железными пластинками, имеющими зубчатое строение либо древесными накладками.
