Проведение монтажа откатных ворот своими руками

Особенности расчета ворот

Особенности самостоятельного расчета

Расчет конструкции один из самых важных и первоочередных этапов. Игнорировать этот этап не стоит, так как сооружение откатных намного сложнее распашных.

Процесс расчета включает в себя следующие этапы:

1. Определение высоты и ширины проема. В результате можно будет подобрать необходимый тип ворот для свободного передвижения.
2. Расчет противовеса.
3. Оценка веса сооружаемой конструкции.
4. Изготовление эскиза или чертежа.

Расчеты откатных ворот

Более того, понимая, какой вес конструкции будет в конечном счете, подбираются соответствующие механизмы и движущиеся части, которые смогут справляться с нагрузкой.

Хотя самый простой вариант получения расчетов обратиться в специализированную компанию, которая предоставит папку с чертежами и расчетами, сделать это можно самостоятельно. Стоит сразу заметить, что все приведенные расчеты касаются откатных ворот консольного типа. Они сложнее от всех остальных типов, поэтому рассмотрим их подробней.

Данные высоты и ширины проема

Ширина ворот (L) будет равна:

• ширине проема;
• технологическим отступам открытия/закрытия;
• минимальному расстоянию между центрами кареток.

Исходя из этого L будет больше проема.

Расчет противовеса

При движении створки должны быть уравновешены. Этот показатель достигается расчетом противовеса. Благодаря этому удельная масса конструкции будет равномерно распределяться по кареткам. Соответственно, чтобы было как можно меньше нагрузки, противовес должен быть большим.

Но как быть, если для движения створки недостаточно места? В таком случае необходимо понимать, что длина противовеса не должна быть меньшей на 40% от ширины створки. Идеальным показателем является 50%. Как следствие ширина L в своей конструкции имеет противовес.

Расчет веса

Это значение определяется исходя из веса используемого материала:

• Профнастил ~ равен 4 кг/м2.
• Сталь, толщиной 2 мм ~ 17 кг/м2.

Ворота с каркасом 4×2 м в среднем будут иметь вес 200 кг. Имея такие данные, можно определить показатели направляющей балки. В этом случае можно отталкиваться от заведенного стандарта.

Расчет прочности фурнитуры

Для ворот потребуются ролики, улавливатели и поддерживающая шина. Современные изделия такого плана позволяют подобрать необходимую конструкцию. За основу возьмем простейшую оценку ветровой нагрузки, которая равна 12 м/с до 90 кг/м2 и равномерно распределяется по опорным зонам полотна.

Как убедиться в том, что изготовленная вами конструкция даже при сильном ветре будет работать без перебоев? Для этого необходимо достичь того, чтобы прочность фурнитуры была больше расчетной массе ворот. Также учитывается боковой момент в 100 кг/м, умножаемый на 8 кг/м, что равняется 800 кг/м. В принципе это немного ~ на каждый опорный элемент по 150–180 кг/м.

Дополнительные расчеты

Кроме всего перечисленного, стоит уделить внимание и другим аспектам. Обратите внимание на рейку для ворот, опоры под роликовые каретки и на количество анкеров

Также важно правильно рассчитать закладные на опорных столбах. В этом случае необходимо отталкиваться от 60% всей массы ворот, поделенных на количество закладных

Чертежи и схемы

На чертеже следует обозначить размеры всех элементов

В интернете есть много пошаговых инструкций с чертежами для откатных ворот, изготовленных своими руками, но лучше выполнить индивидуальную схему, применимую к конкретным условиям, материалу, пролету.

Сведения, указываемые в чертежах и схемах:

• эскиз расположения столбов, фундамента, створок с привязкой по ширине, высоте;
• укрупненные узлы стыков и соединений;
• размеры всех конструктивных элементов;
• отметки земли, края основания, стоек, верха полотна;
• материалы всех деталей, стоек, рельсов, полотен.

С помощью схемы можно в любой момент сборки уточнить расположение и соотношение элементов, соотнести их размеры, посмотреть, как делать стык. Размеры на чертеже помогают просчитать объем материалов для изготовления ворот, составить поочередный список работ.

Стандартные размеры

Ширине проезда придают большое значение, поэтому расчеты выполняют правильно, чтобы избежать перекосов и не тратить средств на приобретение лишних стройматериалов. Оптимальная ширина не слишком отличается от размера пролета, который они должны закрывать. Например, если ширина 4 м, к этому параметру добавляют еще 200 мм. Для создания противовеса добавляют 1,5 – 1,6 длины пролета.

Популярными являются размеры: 3,0; 3,5; 4,0; 5,0 и 6,0 метров. Максимальная ширина проезда, которая была изготовлена, достигает 12 метров. По высоте нет особых ограничений, но следует учитывать вес конструкции. Масса створки влияет на выбор автоматики, чем мощнее приспособление, тем выше его цена.

Нюансы проектирования

Начинают планирование с подбора подходящей конструкции.

Есть несколько типов откатных систем:

• подвесная;
• консольная;
• выездная.

Первая разновидность самая простая, при этом над пролетом ставят направляющую балку с колесами для передвижения полотна. Такой тип схемы распространения не получил из-за ограничения высоты.

В выездных моделях воротные ролики ездят по швеллеру на земле. Схема надежная, но предполагает регулярную чистку колеи от снега, мусора, наледи.

В консольной системе направляющая крепится на каркасе так, что не ограничивает размер по высоте в пролете, а створка передвигается над землей. Ролики располагают в профиле, который закреплен на самой створке внутри. Для зашивки проектируют профнастил, металл, дерево.

Креативная подвеска с фотографиями

Изготовление бетонного основания

Разметка ямы под фундамент для откатных ворот

В стороне отката ворот, начиная от края проема, вдоль забора отложите расстояние равное половине ширины проезда (это размер бетонного основания в длину). Отступите от плоскости забора примерно 500 мм в глубину территории, по всей длине этого отрезка, и Вы получите периметр ямы, необходимой для изготовления фундамента откатных ворот.

Если столбы забора не могут быть использованы в качестве опорных для откатных ворот – надо с противоположной стороны проема, напротив ямы под бетонное основание, разметить яму под ответный столб. Яма должна быть расположена таким образом, чтобы установленный в ней столб мог примыкать к линии забора изнутри, не заужая проем.

Если ворота будут автоматизироваться, то нужно предусмотреть возможность прокладки кабеля под проезжей частью между столбами. Для этих целей используйте металлическую или пластиковую трубу с внутренним диаметром не менее 25 мм.

Выемка грунта

Грунт вынимается на глубину, превышающую глубину промерзания, не менее 200 мм. Для Подмосковья глубина промерзания – 1,5 м., соответственно глубина ямы под фундамент – не менее 1,7м.

Изготовление закладного элемента

Для изготовления закладного элемента Вам потребуется швеллер 16, длинной равный длине ямы под бетонное основание, и арматура d 12 для связей и арматурной решетки. Сначала к заготовке из швеллера привариваем отрезки арматуры или уголки, в длину приблизительно по 1500 мм.

Далее привариваем поперечные связи из той же арматуры.

Установка закладного элемента в готовую яму

Получившуюся конструкцию опускаем в яму арматурой вниз и фиксируем так, чтобы боковая поверхность швеллера вплотную прилегала к имеющемуся столбу забора. Тело швеллера должно располагаться строго горизонтально (используйте уровень) и параллельно линии движения ворот.

Особое внимание стоит обратить на уровень расположения верхней плоскости закладного элемента относительно уровня дорожного покрытия в проеме ворот. От того, на каком уровне, по высоте будет установлен закладной элемент, зависит зазор от дорожного полотна до нижней кромки ворот

Если закладной элемент установлен вровень с уровнем дорожного покрытия, то при использовании регулировочных площадок, минимальный зазор под воротами (расстояние от дорожного покрытия до нижней кромки полотна ворот) составит 100-110 мм. Увеличить зазор на несколько сантиметров при помощи регулировочных площадок возможно, а уменьшить зазор уже не получится (при условии сохранения технологичности крепления опорных роликов).

В случае если стандартный зазор в 70-100 мм Вас не устраивает, устанавливать закладной элемент необходимо по уровню ниже проезжей части на желаемое расстояние.

Отдельно хочется остановиться на случаях, когда столбы забора нельзя использовать, как опорные для откатных ворот или же когда верхняя кромка ворот декорируется «короной» или пиками, а так же на случаях, когда есть необходимость установки двух опорных столбов.

Два опорных столба рекомендуется устанавливать на глухие откатные ворота, перекрывающие проем более 4500 мм, для увеличения стабильности полотна откатных ворот при парусных нагрузках, в период открывания-закрывания.

Необходимо подготовить один или два опорных столба, в зависимости от случая, который соответствует ситуации (слабые столбы или широкие ворота). Размер столбов должен быть на 50 мм больше высоты от фундаментного основания до верхней кромки ворот. Готовые столбы (или столб) устанавливают в яму и связывают с закладным элементом так, как показано на рисунке.

Закладная деталь для откатных ворот с двумя опорными столбами.

Заливка ямы бетоном

После того как Вы установили закладной элемент, необходимо залить яму бетоном. Уровень бетона в яме не должен покрывать поверхность закладного элемента. После того, как Вы залили закладные бетоном, необходимо дать время бетону застыть, не менее 6 суток.

Заливка фундамента

Прочный фундамент должен быть изготовлен с учетом следующих требований:

1. Способность выдерживать значительный вес.
2. Предварительная оценка подлежащего грунта.
3. Оптимальное соотношение песка, цемента и гравия для заливки (рекомендации по соотношениям можно найти в нормативной базе).

Выделяют два типа фундамента: ленточный и столбовой вариант. Какой вариант использовать, в каждом конкретном случае решает непосредственно мастер. Инструкция по заливке основы:

1. В грунте необходимо выкопать траншею должной глубины и ширины.
2. Стены и дно равняют.
3. На дно выкладывают песчаную подушку.
4. Раствор с песком, гравием и цементом тщательно замешивают (оптимальный вариант – использование бетономешалки), а затем заливают любым известным способом.
5. Для придания прочности используют металлическую арматуру (чаще всего применяется для столбового фундамента).

Во время застывания бетонного раствора поверхность фундамента периодически смачивают водой, предотвращая появление трещин.

Предварительная работа

Верхний слой земли с растительности снимается и размечается место, где будет стоять конструкция ворот. Далее вбивается арматура (4 штуки) на глубину 1 метр и электроды. На поверхности арматура должна быть по длине всего лишь 20 см. Между вбитыми элементами укладывается леска. Вырываются места для фундамента, закладного элемента, траншеи для электропроводки.

Выемка для столба делается шире на пару сантиметров. Это облегчает процесс укладки кирпича.

Вырытое углубление для закладного элемента равно ровно половине ширины всего проема.

Глубина также должна превышать глубину промерзания грунта в холодное время года. Потому что замерзшая почва выталкивает наружу вкопанные детали. Может понадобиться опалубка, если яма осыпается.

Недоделанные работы монтажа в обязательном порядке защищаются от неблагоприятных факторов окружающей среды.

Специалисты советуют сразу же во время установки ворот заложить в грунт гильзу с электрическим кабелем. Это позволит подключить позже автоматику без дополнительных работ, которые могут испортить проезд. Когда заложена гильза, нужно закрыть торцы труб материалом, который будет защищать от грязи воды. Отлично подойдет полиэтилен. Чтобы хорошо утрамбовать землю, на нее нужно полить воду.

Как сделать дом из листов картона

Откатные ворота. Чертеж и схема откатных ворот.

Откатные ворота имеют настолько простую конструкцию, что никакой чертеж ворот Вам не потребуется. Ниже мы поясним Вам схему работы откатных ворот, после чего Вы без труда поймете их конструкцию, что от чего в ней зависит, что и как в ней можно менять на своё усмотрение. Итак, основой  всей конструкции сдвижных откатных ворот являются 2 ролика и движующаяся по ним направляющая балка (иногда её называют «направляющим рельсом»). Посмотрите на фото ниже.

Направляющая, двигающаяся по роликам и есть основа всей конструкции. Направляющая приваривается снизу к каркасу ворот и вот уже весь каркас двигается по роликам. Так как ролики не должны находиться в проеме ворот, чтобы не мешаться под ногами, — их выносят в сторону, за пределы проема ворот, а откатные ворота соответственно удлиняют так называемым «противовесом». Общепринятой конструкцией является такая, при которой длина «противовес» равна половине длины проема ворот. Другими словами, для проема ворот в 5 метров, общая длина каркаса будет равна 5 + 5/2 = 7,5 метров. При этом 2,5 метра в этом каркасе будет тот самый «противовес», который является вылетом за пределы проема ворот и опирается на ролики.

Именно поэтому основой установки ворот является установка роликов. Именно ролики держат всю конструкцию и испытывают наибольшие нагрузки в сравнении со всеми остальными элементами конструкции сдвижных откатных ворот. Эти два ролика держат навису всё полотно ворот, поэтому их устанавливают на массивный железобетонный фундамент, в который, для удобства заливают закладную деталь, выполненную из швеллера. Это делается для упрощения последующего монтажа роликов и именно к ней впоследствии привариваются основания двух роликов, а ещё позже — основание для крепления двигателя механизма отката. (смотрите фотографию выше).

Все остальные комплектующие для откатных ворот практически не несут силовых нагрузок и служат для удерживания полотна ворот от раскачиваний. Все эти комплектующие для откатных ворот изображены ниже. Из них, поддерживающая шина (кронштейн квадратный с двумя резиновыми роликами), улавливатель нижний и улавливатель верхний — монтируются на столбы.

Давайте разберем поэлементно весь набор комплектующих, необходимых для установки откатных ворот. Посмотрите на схему ниже, на которой мы пронумеровали все элементы. Итак поэлементно согласно нумерации на схеме:

1. Торцевая заглушка для задней части направляющей. Её предназначение отчасти декоративное, отчасти чтобы предотвратить набивание снега внутрь направляющей при откате ворот в зимний период если они откатываются, разгребая снег;
2. Поддерживающая шина с двумя регулируемыми роликами (кронштейн квадратный с двумя резиновыми роликами). Она устанавливается в верхней части столба (ближайшего к закладной с несущими роликами) и просто удерживает полотно ворот в вертикальном положении от раскачивания и опрокидывания;
3. Улавливатель верхний. Он  устанавливается на «принимающем» столбе. Роль уловителя — удерживать полотно ворот от раскачивания когда откатные ворота закрыты;
4. Улавливатель нижний. Практически то же самое, что и в предыдущем пункте, но с опорной площадкой, на которую закатывается опорный ролик когда откатные ворота полностью закрываются. Смысл в том, чтобы  не только удержать откатные ворота от раскачивания, но и разгрузить ведущие ролики и направляющую, испытывающую сильные изгибающие нагрузки при полностью выдвинутых воротах;
5. Опорный ролик. Данный ролик является одновременно и демпфером и заглушкой для переднего края направляющей. При закрытии ворот он закатывается в «нижний улавливатель» (см. предыдущий пункт № 4), демпфирует удар полотна закрывающихся ворот, опирается своим роликом на опорную площадку «нижнего улавливателя», снимая изгибающие нагрузки с направляющей и всего полотна ворот;
6. Собственно сама направляющая (или «направляющий рельс»), благодаря которому откатные ворота и движутся вперед-назад по роликам (ролики на схеме откатных ворот под № 7). Как мы уже написали выше, направляющая заглушена с тыльной стороны элементом №1, с передней стороны элементом № 5.
7. Опорные ролики с регулировочными подставками — элементы, несущие на себе основную нагрузку и обеспечивающие перекатывание откатных ворот. По сути это самые силовые элементы конструкции, требующие закрепления на прочном основании в виде закладной, обычно монтируемой на железобетонный фундамент.

Конструкции

Откатные механические ворота

Далее устанавливают два опорных столба для которых бурят отверстия глубиной равной одной третьей части от длины трубы с диаметром в 2-3 раза больше, чем сечение трубы. На дно углублений засыпается песок и щебень, заливается бетонный раствор. Такая же подушка укладывается в траншею. Сверху идёт арматура и всё бетонируется.

Устанавливаются крайний и направляющий столбики с трубой крупного диаметра для крепления створки ворот. Створку делают с противовесом. Так называемым хвостовиком.

Правильно рассчитанная масса каркаса, обшивки, противовеса, замков даст гарантию долгосрочного использования конструкции фундамента.

По готовым чертежам делаем металлические заготовки для рамы откатных ворот. Очищаем их от грязи и ржавчины. Свариваем по схеме под нужными углами.

Следующей к раме добавляется направляющая балка. Она приваривается к нижнему краю каркаса. А на ее концы устанавливаются резиновые заглушки для затруднения попадания внутрь воды и мусора.

Чтобы установить верхний и нижний улавливатели, к опорному столбу приваривают швеллер, монтируются ролики и на каретку надевается консоль. Улавливатели окончательно регулируются и начинается монтаж обшивки откатных ворот.

Автоматические откатные ворота

Существует множество вариантов электроприводов для автоматизации откатных ворот. Они обычно, оснащены двигателем с самозапирающимся редуктором и модулем с электронной системой управления. Питание автоматики происходит от сети. Также работает и в ручном режиме, если напряжение отсутствует.

Чтобы подобрать подходящий вариант автоматики, нужно рассмотреть технические характеристики этой продукции. Профиль безопасности, зубчатую рейку с упором для концевых выключателей. Фотоэлементы, распределительную коробку с приводом, блоком управления и радиоприёмником. Привод устанавливают у ворот.

Перед приобретением и установкой привода следует определиться с ключевыми факторами механизма. Мощность автоматики должна соответствовать весу и размеру откатных ворот. Привод с малой мощностью для ворот с большим весом быстро выйдет из строя.

Питание от сети для маломощных двигателей может быть минимальным. Для более сильных, возможен стандартный вариант запитки в 220В. Блок питания используется не всегда. Нужно смотреть на уровень шума от привода.

И конечно, нужно рассматривать, климатические особенности местности, на которых монтируются откатные ворота. Не все автоматы могут справиться с морозом или сильной влажностью.

Закладка фундамента под механизм движения

На схеме, приведённой выше, показано размещение траншеи, в которую устанавливается закладная со швеллером, являющимся площадкой для крепления роликовых кареток, по которым катается затворный створ. Однако, если есть возможность, то установку воротного опорного столба и швеллера лучше объединить, и сделать фундамент общим. При этом следует помнить, что швеллер должен вплотную прилегать к столбу и быть на одной прямой с краем столба, встречающего движение воротного полотна. Швеллер должен лежать на уровне поверхности земли и строго горизонтально.

Размещение створа на роликовых опорах

В центре швеллера делается отверстие, в которое при необходимости выводятся концы электрокабеля.

Важно! При расчете глубины траншеи следует учитывать глубину промерзания почвы в вашей местности, чтобы сезонные перепады температур не повлияли на крепость фундамента и не выдавили его наружу. После заливки фундамента на достаточное затвердевание бетона уходит приблизительно неделя

После заливки фундамента на достаточное затвердевание бетона уходит приблизительно неделя.

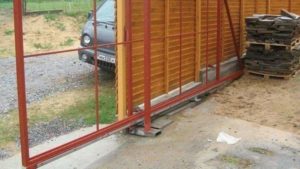

Сборка воротной рамы

Для сборки консольной рамы профильные трубы разрезают по размерам и подготавливают к сварке. Их ошкуривают, очищая от окалины и ржавчины. Затем обезжиривают, обрабатывая поверхность растворителем, и покрывают краской, выдерживающей действие окружающей среды, и обладающей антикоррозийными свойствами. После сваривания каркаса места сварки снова обрабатываются описанным выше способом, и снова покрываются слоем краски.

Схема воротной задвигающейся рамы

Виды ворот откатного типа

Устройство механизма

Инструкция по самостоятельному изготовлению

Конструкции, как и этапы, могут отличаться, поэтому рекомендации согласовывают для конкретных условий.

Основные фазы проведения работ:

• проектирование, составление чертежей, схем;
• подсчет и приобретение материалов;
• земляные работы;
• бетонирование;
• сварка консольной системы и каркаса;
• сборка полотна ворот, зачистка швов;
• установка готовых ворот и навеска фурнитуры;
• монтаж автоматики.

Все работы по сборке раздвижных ворот на роликах можно делать собственноручно, кроме сварки деталей. При выборе длины полотна учитывают, что маленький хвостовик приведет к падению одной стороны полотна в открытом состоянии. Утяжелять эту часть грузами нецелесообразно. Если между каретками сделать большое расстояние, нагрузка на колеса возрастет, направлявшие деформируются или могут разогнуться их полки.

Установка столбов

Сечение столбов выбирают в соответствии с весом ворот. Отдельно учитывают массу отделочного материала, вес фурнитуры и автоматики. Если получается большое значение, делают два полотна.

Ямы под стойки роют на глубину 1 – 1,2 м, но учитывают глубину промерзания почвы. При копке осыпаются стенки, поэтому делают опалубку из любых досок. На дне укладывают щебеночную подсыпку, проливают ее водой. Одновременно подводят и прокладывают провода для автоматики, их прячут в водопроводной трубе на глубине 60 – 80 см. Верхний торец трубы с выступающими кабелями закрывают полиэтиленом.

Для столбов используют квадратную трубу 80 х 80 или 100 х 100 мм. Для устойчивости к подземной части стойки приваривают крестом куски арматуры длиной 20 мм, которую потом бетонируют. Верх столба накрывают, чтобы внутрь не протекала вода.

Закладка фундамента

Нагрузка от ветра, которая действует на полотно, также передается фундаменту, поэтому основанию уделяют внимание. После заливки бетона используют вибратор, чтобы выгнать воздушные пузыри

Поэтапное разделение работ:

• подготовка земли в месте строительства (уборка мусора, выравнивание);
• копка траншеи от одного до второго столба;
• песчаная и гравийная подсыпка (10 и 15 см, соответственно);
• сварка или вязка арматурного каркаса;
• заливка бетона.

Цемент, песок и щебень кладут в бетон в соотношении 1:3:5, соответственно. При укладке смеси используют кельмы, лопаты, чтобы распределить массу между арматурными стержнями.

Изготовление створки

Рама откатных ворот

Нарезают заготовки стальной трубы для рамы. Куски, которые соединяются в углах, отрезают под 45°, а те, что стыкуются в виде буквы Т, режут под 90°. Такие нюансы учитывают при порезке. Отрезки очищают от ржавчины, раскладывают их в соответствии со схемой сборки.

При сварке не применяют сплошной шов, а делают соединение точками, чтобы не повело раму. После проверки всех параметров сваривают цельным швом.

Места сварки шлифуют болгаркой с зачистным кругом, металл покрывают грунтом от коррозии. На стадии сварки усиливают раму перпендикулярными элементами.

Применяют косынки на углах соединений — стальные прямоугольники или треугольники их листового металла. Хвостовик с одного бока рамы усиливают ребром жесткости так, чтобы он образовывал биссектрису прямого угла.

Монтаж конструкции

Консоль приваривают к низу рамы. На ее кромки ставят заглушки из резины, чтобы внутрь не попадали листья, мусор. Габариты прогона зависят от размера ворот по длине, толщину нужно брать по расчету. Проверяют ровность рельса, чтобы обеспечить легкий ход.

Промежуток между направляющей балкой и роликом должен быть 1 мм. Больший люфт приведет к тому, что полотно будет «клевать» при движении, а маленький зазор вызовет заклинивание при работе. К опорной стойке ворот крепят нащельник, выполненный из уголка или швеллера.

К нащельнику фиксируют нижний и верхний улавливатель. На закладную балку в фундаменте надевают ролики (поддерживающие каретку). На каретку надевают прогон-консоль, регулируют работы улавливателей. Дальше монтируют фурнитуру, устанавливают и подключают автоматическое управление.

Правила эксплуатации

Если при работе появились посторонние звуки, скрежет, прекращают использование створки и разбираются в причинах. Открывая полотно, не прилагают больших усилий, передвигают равномерно, без рывков. Следят, чтобы при движении в зоне действия не находились люди или животные, а также посторонние предметы.

Регулярно чистят полозья, по которым движутся ролики, обледеневшие балки используют после скалывания налета. Нельзя касаться подвижных частей ворот во время движения или при остановке с включенным электричеством. Своевременно смазывают трущиеся части механизма, раз в год проводят техосмотр ворот.

Какая форма теплицы лучше?

Форма парника дает некоторое пространство для фантазии. Наиболее популярными формами можно назвать арочную, полукруглую, А-образную и с жесткой конструкцией (как правило, прямоугольные). Какую выбрать теплицу из предложенных? Стоит разобраться с этим.

Самым простым вариантом можно назвать полукруглую форму. Этот дизайн незатейлив, но одновременно с этим эффективен. В основу такого парника входят стальные или пластмассовые трубы изогнутой формы. Для покрытия верха применяется, как правило, полиэтиленовая пленка или армированная пленка. Последняя, кстати, чуть дороже, но намного лучше по многим показателям. Да и для полукруглой формы армированная пленка подходит прекрасно. Недостатком полукруглой формы можно назвать то, что она не имеет вертикальных стен, что не позволяет растениям расти у края, то есть у стен.

Хороши с этой точки зрения . Они могут иметь чуть более вертикальные стены, что удобнее для растений. Одновременно с этим вход теплицы выполнен в форме полукруга.

Конструкция в форме буквы А представляет собой нечто среднее между арочным парником и полукруглым. Плюс этой формы заключается в том, что верх ее не изогнут, что дает возможность использовать более жесткие материалы для покрытия верха. Выбор не ограничивается только пленкой.

Наилучшим образом себя проявляют конструкции жестких форм, например прямоугольные. Стоит только оговориться, что это вариант для профессионалов. Возведение непременно потребует обращения к специалистам, в том числе и для постройки прочного и надежного фундамента.

Самостоятельное изготовление глины

Этапы установки сдвижных ворот

Установка смонтированных ворот состоит из нескольких этапов:

1. Обустройство основания (фундамента) выполняется с учётом длины консоли ворот с запасом около 50 см с каждой её стороны.
2. Выкапывается траншея глубиной и шириной примерно 1 метр и 50 см.
3. На дне траншеи формируется подушка из песка и щебня. Её толщина составляет примерно 10 см.
4. По траншее обустраивается опалубка и устанавливается арматура. Каждая точка снабжается несколькими стальными стержнями диаметром около 18 мм.
5. Все точки из арматуры соединяют по горизонтали металлическими прутьями диаметром около 10 мм с интервалом от 15 до 25 см.
6. Для заливки фундамента готовят бетонный раствор. Рекомендуется использование бетона М300 или равноценного ему.
7. Раствор заливают слоями, уплотняя его с помощью вибратора.
8. В верхней части фундамента устанавливают швеллер с прикреплёнными к нему роликами. Этот элемент приваривают к арматуре фундамента.

Установку швеллера контролируют уровнем: проверяется горизонтальность установки швеллера и совмещение его осевой линии с линией, по которой будет откатываться воротная панель.

Установка откатной системы

Завершающим этапом служит монтаж сдвижной системы. Для этого закладные профили крепят на стойки ворот, с одной стороны монтируют улавливатели.

Затем воротную панель устанавливают в раму таким образом, чтобы её ребро точно вошло в улавливатель. Этот момент обеспечивает согласованную работу введённого полотна с установкой верхнего ограничителя и опорных роликов.

Установку ворот откатного типа можно считать законченной, если не предусмотрена установка автоматического варианта их работы.

Нейлер: гвоздезабивной пистолет, характеристики, размеры и виды

Чем утеплить потолок в бане недорого

Самый экономный, но трудоемкий вариант утепления потолка в бане – это использование опилок, глины и песка. На чердаке стелют рубероид или изолон с нахлестом не менее 10 сантиметров.

Затем насыпают толстый слой опилок не менее 20 сантиметров, поверх утепляют землей или глиной. Опилки лучше брать на столярном производстве, так как стружка более сухая и легкая.

Минус в том, что теплоизоляция исключительно зависит от плотности и толщины слоя утеплителя.

Использование минеральной ваты считают также одним из недорогих способов утепления потолка.

Наличие чердака при этом не обязательно. Главное – наличие балок перекрытия, на которые можно крепить материал.

Таким образом, можно сделать вывод, что не все способы утепления являются дорогостоящими и требуют специальной подготовки. При условии наличия качественного материала, а также соблюдения технологических рекомендаций, можете быть уверены, что необходимое тепло в помещениях будет сохранено.

Особенности

Откатные ворота начали активно использовать уже более 50 лет назад. Сначала их можно было увидеть в основном при въезде на крупные промышленные и складские территории. Со временем конструкция и фурнитура совершенствовались и становились все доступнее и проще в установке. Постепенно различные варианты раздвижных ворот начали устанавливать на частных территориях, а на сегодняшний день они не редкость и для дачного участка.

В отличие от конструкций подъемного и распашного типа у раздвижных ворот гораздо больше преимуществ:

• Компактность. Это особенно актуально в случаях, когда проезд между соседними участками и место во дворе ограничены. Также откатные ворота практически исключают вероятность повреждения автомобиля створками.
• Износоустойчивость. Основной минус распашных ворот — наличие петель, которые подвержены провисанию под тяжестью створок. У сдвижных ворот такие проблемы отсутствуют за счет равномерного распределения веса конструкции по роликовым опорам.
• Взломостойкость. Грамотно спроектированная и изготовленная система может выдержать таран тяжелого транспорта.

• Защита от парусности. Даже шквальные порывы ветра не наносят повреждения таким конструкциям.
• Доступность автоматических приводов. Мотор и комплектующие автоматических раздвижных ворот дешевле оборудования, которое устанавливается на распашные и подъемные конструкции.
• В зимний период не требуется расчистка снега перед открыванием створки.

Сначала необходимо рассчитать ширину пролета для въезда автомобиля. Обычно для частного сектора рекомендуется проем равный 4 метрам: в него свободно может заехать и легковой, и грузовой транспорт. При необходимости ширину въезда можно уменьшить до 3 или увеличить до 6 метров и более.

Свободное пространство вдоль забора со стороны отката створки должна соответствовать:

• для подвесного и колесного видов конструкций – ширине полотна,
• для консольных ворот – на 40-50% больше ширины створки.

Если подробно изучить инструкции, подготовить качественные материалы и инструменты, за короткий срок можно сделать крепкие и красивые ворота с индивидуальным дизайном.

Интересно почитать

Требования к мебели для ванной

Заказывая мебель для такой комнаты, многие покупатели не обращают внимание на факторы, которые напрямую влияют на долговечность изделия. Как результат, это приводит к скорой порче и необходимости его замены

Чтобы установленная под раковиной столешница в ванной комнате верой и правдой служила годами, в первую очередь она должна быть влагоустойчивой. Благодаря специальному покрытию изделию будут нестрашны брызги и оно не разбухнет в случае попадания на него воды.

Столешница, которая будет установлена в ванной, не подвергается такому же количеству нагрузок, как ее кухонный аналог. Соответственно, можно не тратиться на высокопрочное и устойчивое к всевозможным повреждениям изделие

Модуль для ванной в обязательном порядке должен иметь опрятный и аккуратный внешний вид. Его дизайн обязан быть лаконичным и интересным

К тому же немаловажно, чтобы мебель отличалась вместительностью и являлась устойчивой к воздействию разнообразных порошков и моющих средств
