Чертеж для изготовления откатных ворот

Типы откатных ворот

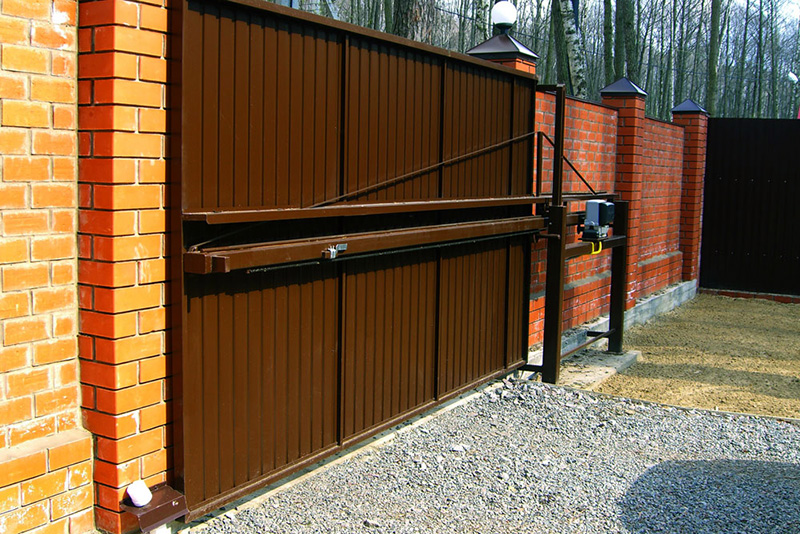

Консольная модель – это заграждающая рама с полотном, смонтированная на направляющей рельсе, укрепленной внизу. Профессионалы советуют заказывать или изготавливать своими руками консольную конструкцию, так как она не ограничивает высоту автотранспорта, занимает минимум пространства у общего заграждения, имеет отличную устойчивость к проникновению. Выбирая консольные ворота, чертеж которых представлен на рисунке выше, отдают предпочтение простоте и дешевизне комплектующих.
Консольный тип

Подвесные раскатные ворота часто устанавливают не при въезде на участок, а в гаражах, больших хозяйственных помещениях, где можно воспользоваться ограничителями или крышей для монтажа конструкции. Раздвижные механизмы крепятся на верхних направляющих рельсах, и крупногабаритный автотранспорт может не поместиться по высоте при въезде во двор.
Общая схема Яксель, чертеж ворот подвесных

Колесные ворота двигаются по направляющему швеллеру, который залит на бетон или уложен в уплотненный грунт. Нижняя часть имеет ролики или колеса, металлические или сделанные из подшипников. Укладка рельса на одном уровне с поверхностью грунта способствует частому засорению направляющей, забиванию выемки мусором, льдом и грязью. Поэтому решения два – или рельсовая конструкция делается выше, и придется смириться с тем, что автомобиль будет «подпрыгивать» при переезде, или периодически чистить механизмы и устройства, чтобы поддерживать их работу и не допустить коррозии металла.
Колесные ворота

Исходя из особенностей участка, регулярности пользования автомобилем, а также финансовых возможностей легко подобрать оптимальную конструкцию.

Откатные ворота своими руками. Дёшево. Схема Яксель. Чертежи.

Просмотров: 195 026

Tsyren Yampilov

Добрый вечер Сергей! Собрал и установил ворота по вашей схеме ширина ворот 3.5 а при общей 5.05. Столкнулся с проблемой тяжёло открывается и закрывается может подскажете на каком этапе я сделал неправильно

Серж Ванков

Ребята, не поверите. Балка 60х60х2мм, каркас 40х40х2мм. Забор у меня из горбыля. Ширина проема 3.8. Ворота тоже горбылем зашил. Фундамент — две 89мм винтовые сваи. Откатались уже год. Привод еще не ставил. Хочу еще примудрить какую-нибудь защиту подшипникам от обледенения. Сереге успехов во всех его добрых начинаниях. Проще этой конструкции реально только кусок профлиста, приложенный к проему!

Дмитрий Гамановский

Здоровья вам. Вопрос. Есть профтруба 50 на 50 толстостенная 6-ти метровая . Для ворот 3.6 м. подойдёт как направляющая?

Серж Ванков

Доброго всем здоровья. Тоже изготовил такие ворота. В эксплуатации почти год. Всем хороши, кроме одного но. Живу на севере Подмосковья. Зимой утром очень часто на балке наледь. Первое открывание, пока подшипниками срежет лед ну очень тяжелое. Хочу установить автоматику, но но из-за описанной ситуации не решаюсь. Действительно очень тяжко открывать. Лед подшипники срезают, тогда катятся нормально

User жайнакова

Саламалейкум Сергей.Огромное тебе спасибо5.У меня проем ворот пять метров и для основый купил профтрубу 80*80*4.У меня вопрос подшипники те же 6304 52*20 ?? Заранее огромное спасибо!

Александр Губарев

. В итоге ворота сделаны-Рама 60*40,внутри 40*20,лист 2м,с небольшой калиткой.Опорная балка 60*60*3-5.5м,подшипники на швеллере 100мм,дл.2м,пролёт 3.80,на конце укосина.Получилось тяжеловато,но двигается легко.Ворота варил на весу-установил опорную трубу на подшипники и от неё всё приваривал по вертикали-горизонтали,это мне показалось проще,чем делать площадку и поднимать эту конструкцию.А так я всё сделал один.Из всех вариантов на ютубе этот мне больше подошёл!Благодарю за совет!

http://love-dacha.ru/blog/43747494918/nexthttp://nitkyy.ru/blog/43602998380/prevhttp://zvideox.ru/watch/fv20ocwK5pw/otkatnie-vorota-svoimi-rukami-dioshevo-shema-yaksely-chertezhi/

Плюсы и минусы самодельных конструкций

Популярность самодельных откатных ворот обусловлена их следующими достоинствами:

1. Плавным и тихим движением створок.
2. Большим сроком службы.
3. Наличием автоматизации.
4. Устойчивостью к механическим и погодным воздействиям.
5. Удобством эксплуатации.

При желании владелец объекта может закрепить на воротах сигнальные лампы с датчиками движения.

Список недостатков состоит из таких пунктов:

1. В процессе монтажа приходится дополнительно бетонировать столбы.
2. Чтобы избежать перекрытия калитки, для свободного отката нужно обустроить дополнительное место.
3. Система роликов нуждается в тщательном обслуживании и очистке от загрязнений.

На самодельные ворота можно установить сигнальную лампочку.

Опоры для консольного типа

Для этого типа колесные опоры крепятся сбоку. Их прикрепляют к швеллеру из металла, установленному в верхней части системы. Но не советуем применять этот способ. Если вам придется корректировать каретки, или переустанавливать их, весь процесс будет многократно усложнен. Рекомендуем купить каретки и установить их прямо на специальные опоры, закрепив с помощью 4 мощных болтов. Берем такие же болты и прочно фиксируем блоки роликов, а потом устанавливаем идеальное горизонтальное расположение и еще немного корректируем. В двух словах: как видите, конструкция крайне сложная, требующая навыков и знаний в строительном деле, опыт в механике. Если у вас есть нужные знания и подготовка, можете работать самостоятельно, но лучше обратиться к профессионалам!

Что делать, если нет запятой?

Откатные ворота своими руками

Мебель для сада

Особенности конструкции и принцип действия

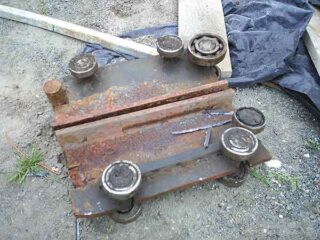

Роликовый механизм для откатных ворот можно сделать из подручных материалов

Такие ворота в абсолютном большинстве случаев состоят только из одной створки. При открывании она смещается в сторону вдоль ограды. Перемещается полотно по направляющим, средством движения выступают ролики.

В зависимости от вида направляющих и роликов различают 3 варианта конструкции:

• Рельсовые – ворота опираются на ролики. Перемещение осуществляется по рельсу, вмонтированном в фундамент или покрытие площадки. Движению автомобиля рельса не мешает, так как практически не возвышается над землей. Вертикальное положение створки поддерживается за счет кронштейна с роликом бокового качения. Главный недостаток такого решения – необходимость в частой чистке рельсы. Она лежит ниже земли и очень быстро загрязняется.
• Подвесные – створка подвешивается на верхних роликах. Смещение производится по верхней балке с направляющей. Такое полотно не касается земли. Однако балка ограничивает проезд под ней, поэтому, например, обустраивать подвесные створки, если предполагается проезд грузового транспорта или микроавтобусов, нельзя.
• Консольные – в такой модели створка подвешивается, но не на верхнюю балку, а на специальную усиленную конструкцию. Створка в этом случае длиннее проема в 1,5 раза и этот «запас» выступает противовесом подвешенной части. Он удерживается на роликах и вдвигается по направляющей, смонтированной сбоку проема. В вертикальном положении полотно удерживает верхний кронштейн с роликами.

Креативная подвеска с фотографиями

Особенности и технические характеристики откатного механизма

Ворота со сдвижным конструктивным решением применяются для въездных заграждений для приусадебных участков, парковых территорий, хозяйственных построек, промзон и т.д.

Такие модели функционируют по принципу сдвигания полотен для заграждений в сторону по расположенным горизонтально направляющим. Конструкция позволяет экономить пространство участка. Ворота откатного типа отличаются габаритами, принципом работы, комплектацией.

Для сборки ворот потребуются следующие составляющие элементы:

• рама;
• полотно;
• калитка;
• несущая балка;
• роликовые опоры;
• ловители для полотна;
• автоматика.

Роликовые опоры необходимы для обеспечения плавного перемещения полотна по направляющей балке каркаса. Опоры перемещаются на несущих тележках. В соответствии с размерами и массой ворот роликовые опоры подразделяются на несколько разновидностей:

• эко — предназначены для створок в длину до 5 м;
• евро — для полотен в длину до 7 м;
• макс — ролики предназначены для габаритных створок в длину до 9 м.

Ловители для полотна являются специализированными фиксаторами, которые устанавливают снизу и сверху на стойке. Ловители позволяют удерживать створки ворот в положении «закрыто».

Направляющая балка устанавливается в верхней либо нижней части каркаса рамы. Она используется для установки роликов, с помощью которых полотно перемещается при закрывании либо открытии створок ворот. Направляющая планка выдерживает главную нагрузку ограждающей конструкции и позволяет перемещаться створкам, не соприкасаясь с грунтом.

Автоматизированная система управления обеспечивает комфортную эксплуатацию раздвижных ворот. В составе системы управления есть электропривод, которым с помощью пульта регулируется открытие ворот.

Преимущества использования откатного механизма:

• простота в эксплуатации;
• плавный ход створок;
• долговечность механизмов;
• возможность настройки дистанционного управления воротами;
• бесшумность передвижения створок;
• надежность конструкции;
• простота в обслуживании;
• возможность обустройства эргономичного пространства;
• эстетичность конструктивного решения;
• универсальность использования, т.к. монтаж может выполняться на гараж, входную зону и т.д.

Виды

Откатные ворота по принципу управления бывают подвесными, консольными и передвигающимися по рельсу. Кроме того, они подразделяются на одностворчатые и двустворчатые конструкции, последние, к слову, стоят дороже, поскольку для установки потребуется в два раза больше фурнитуры. Также следует отметить, что откатные ворота, изготовленные из металла, бывают сплошными, их еще называют «глухими», и решетчатыми. Решетчатые изделия, в свою очередь, делятся на изделия либо массового производства, либо выполненные под индивидуальный заказ – кованые.

Реже всего устанавливается подвесная система, и, как правило, на промышленных предприятиях или на коммерческих территориях. Движение воротного полотна осуществляется за счет верхней балки, которая чем-то напоминает рельс. Непосредственно на металлической балке располагаются ролики.

Плюсами такой системы можно считать простоту в управлении, долговечность, а благодаря тому, что весь процесс работы механизма налажен в верхней части ворот, нижняя часть остается свободной, соответственно, зависимости от погодных условий нет.

Пожалуй, главным недостатком такой системы можно считать ограничение по высоте. Если на огороженную территорию понадобиться заехать большегрузу, с большой долей вероятности он не проедет.

Как такового ограничения по высоте у откатных ворот, передвигающихся по рельсу, нет. Рельс монтируется на поверхность, для которой заливается бетонное основание. К полотну приваривается ролик, который скользит по рельсу.

Зачастую такую разновидность откатных ворот устанавливают в частном секторе. Они в открытом виде удерживаются посредством металлического каркаса. При этом створки могут быть открытого или закрытого типа, а через глухие полотна не будет просматриваться территория участка.

К достоинствам рельсовой системы можно отнести простоту механизма. К слову, некоторые умельцы даже изготавливают устройство своими руками. Еще один плюс – это, несомненно, компактность. В режиме «калитка» полотно можно отодвигать на небольшое расстояние, необходимое для прохода человека, а благодаря ролику створка не провисает, Поэтому для такой системы частая регулировка не потребуется, в отличие от распашных ворот.

Но поскольку рельс располагается на бетонной поверхности, атмосферные осадки могут вывести механизм из строя, заблокировать его работу

Поэтому важно периодически убирать мусор и снег с пути следования ролика. Имейте в виду, специалисты рекомендуют монтировать рельс в бетонный фундамент «заподлицо», это позволит минимизировать вред, наносимый транспортом на направляющую. В консольных воротах рельс, удерживающий створку, крепится непосредственно к полотну

Он может быть закреплен в нижней, верхней части полотна либо посредине – особой разницы в этом нет. Главное, чтобы рельс был нужной длины, достаточной для удержания створки. Иначе потребуется установка дополнительного электропривода с противоположной стороны, после чего двустворчатые ворота будут открываться и влево, и вправо

В консольных воротах рельс, удерживающий створку, крепится непосредственно к полотну. Он может быть закреплен в нижней, верхней части полотна либо посредине – особой разницы в этом нет. Главное, чтобы рельс был нужной длины, достаточной для удержания створки. Иначе потребуется установка дополнительного электропривода с противоположной стороны, после чего двустворчатые ворота будут открываться и влево, и вправо.

Поскольку направляющая балка устанавливается на полотне, зависимости от чистоты фундамента или от высоты – нет. Для уравновешивания веса ворот необходимо, чтобы полотно было в полтора-два раза длиннее проема, в противном случае наладить правильную работу изделия не получится.

Имейте в виду, что рельс, или как его еще называют «швеллер», можно установить и на глухие, и на решетчатые конструкции. При этом потребуется залить основательный фундамент, чтобы опоры не вырвало от веса ворот.

Коза ламанчи: фото, видео, описание породы, особенности разведения и ухода

Комплексный подход

Откатные ворота своими руками

Простая конструкция откатных ворот предполагает наличие опорных элементов, поддерживающих опорную и притворную рамки. Глубина фундамента для ворот с полотном в 3,5 м (расстояние между фундаментами 3,175 м) не должна составлять меньше 1,5 м под землей и 2,5 см над грунтом. Под опорную раму необходимо залить больший фундамент: именно на него будет идти максимальная нагрузка. Его длина составит 2,4 м, а ширина 50 см. Под притворную раму следует залить небольшой цоколь, длиною 50 см и шириною 30 см. Подробная схема расположения опорных участков позволит точно и без ошибок повести и заливку, и монтаж рам.

Советы по отделке и эксплуатации

Обычно откатные ворота предпочитают отделывать материалами из древесины. При этом используют только строительное сырьё, качество которого сомнений не вызывает. Деревянное покрытие ворот должно быть устойчивым к механическим воздействиям, иначе оно быстро покроется трещинами и потеряет форму.

Дерево, используемое для облицовки ворот, должно быть устойчивым к механическим воздействиям

Если нет возможности вложить в сооружение откатных ворот немалые средства, то стоит задуматься об их отделке пластизолом. Правда, с использованием этого материала дверная конструкция на территории частного дома будет смотреться не респектабельно. Всё-таки пластизол выглядит как гладкий или гофрированный лист, покрытый полиэфиром. Зато это строительное сырьё отличается прочностью и поэтому часто применяется при строительстве автостоянок.

Ворота из пластизола отличаются прочностью и практичностью

Когда по вкусу не приходится ни дерево, ни пластизол, можно попробовать отделать откатные ворота сэндвич-панелями или профнастилом. А оригинальной облицовкой дверной конструкции будет обшивка вагонкой. Благодаря этому материалу ворота станут надёжными и прослужат долгий срок.

Установив откатные ворота, следует позаботиться о безопасности их использования. Эксплуатация такой дверной конструкции требует придерживаться следующих правил:

• не создавать препятствий для движения ворот;
• визуально контролировать открытие и закрытие конструкции;
• не стоять в зоне движения створки;
• отказываться от использования ворот при повреждении управляющих устройств;
• не пытаться самостоятельно переделать конструкцию ворот;
• не использовать ворота как средство для перемещения каких-либо объектов.

Соорудить откатные ворота не так проблематично, как может показаться. Чтобы ввести в эксплуатацию сложную дверную конструкцию, надо досконально её изучить и выполнить все пункты инструкции по изготовлению объекта.

Байпас и теплый пол

Так называемая обводная линия при монтаже систем “теплый пол” – это часть смесительного узла. Она применяется постоянно и без нее система не сможет нормально работать. Вода, движущаяся по подающей части трубопровода, имеет температуру в 80 градусов и выше. В контуре температура воды должна быть не выше, чем 45 градусов.

Чтобы подготовить теплоноситель, применяют смесительный узел со специальным трехходовым клапаном. Он способен пропустить лишь нужно количество воды. Остальной теплоноситель будет двигаться по байпасу. Там он смешается с водой, выходящей из коллектора, и отправится к котлу.

Особенности монтажа

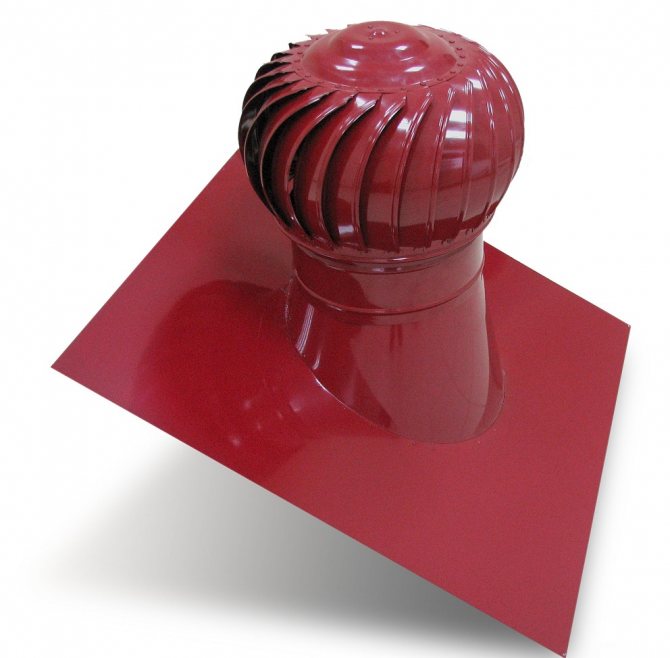

Заводской турбодефлектор – конструкция цельная, уже готовая к установке. В ней есть активная подвижная верхняя часть и основа, включающая подшипники с нулевым сопротивлением. Изделие продумано таким образом, что даже при сильном порывистом ветре его не наклонит и не снесет вниз.

Дефлектор с полимерным защитным покрытием

В завершение хотим отметить, что ротационные дефлекторы в своем сегменте являются самыми дорогостоящими. При этом потребителю предлагается выбрать подходящую конструкцию из нержавейки, оцинковки или конструкционной стали с защитным полимерным покрытием, цвет которого может подбираться под фасадное оформление. Безусловно, вид материала из которого произведен дефлектор отражается на его стоимости.

Метки: вентиляционный, дефлектор, рука, свой, чертеж

« Предыдущая запись

Способы обеззараживания почвы перед высевом семян и высадкой рассады

Расходы

Из чего складывается указанная мной цена материалов и фурнитуры для ворот?

Расклад примерно такой:

• Комплект фурнитуры — около 15000 рублей;
• Металл для каркаса — 5000;
• Фундамент (арматура, бетон, песок) — 5000;
• Автоматизированный электропривод — 15-30 тысяч в зависимости от производителя и функциональности;
• Электроды, провода питания привода, краска и прочая мелочевка — еще от двух до трех тысяч.

Пару пунктов в списке стоит разобрать более детально.

Фурнитура

Что включает типичный набор фурнитуры?

Вот перечень набора Came серии М итальянского производства:

Элемент	Количество, единиц
Тележки опорные (8 роликов)	2
Ролик концевой	1
Улавливатель для концевого ролика	1
Рельс направляющий, длина 6 метров	1
Заглушка для рельса	2
Скоба направляющая (2 ролика)	1

Схема откатных ворот на роликах с указанием точек монтажа фурнитуры.

Стоимость комплекта определяется:

• Производителем. По понятной причине отечественная продукция обходится заметно дешевле импортной;
• Расчетной нагрузкой (то есть, попросту говоря, весом створки). Чем она больше, тем более жесткие требования предъявляются к прочности и износостойкости фурнитуры, что прямо влияет на ее стоимость.

Я приведу несколько примеров розничных цен.

Бренд	Страна -производитель	Вес створки, кг	Стоимость комплекта
Came	Италия	350	14250
Came	Италия	700	26400
Came	Италия	1700	71475
Alutech	Беларусь	500	15450
Ролтек	Россия	500	12750
Ролтек	Россия	2000	43950

Внешний вид комплекта фурнитуры Ролтек для нагрузки 500 кг.

Автоматика

Помимо производителя, комплекты автоматики различаются:

• Максимальным весом створки. Чем он больше, тем большая мощность требуется от электропривода;
• Скоростью открывания и закрывания. Обычно она варьируется от 0,15 до 0,35 м/с;
• Комплектацией. Пульт (пульты), фотоэлементы, сигнальные лампы могут входить в базовый комплект поставки или приобретаться отдельно.

Вот небольшая выдержка из прайс-листа российского представительства итальянской компании Nice.

RB400KCE

• Максимальная масса створки — 400 кг;
• Скорость — 0,35 м/с;
• Комплектация: привод с встроенным блоком управления, пульт, фотоэлементы, сигнальная лампа с антенной, замковый переключатель;
• Стоимость: 28440 рублей.

Электропривод Nice RB400KCE в полной комплектации.

Run 1800

• Максимальная масса створки — 1800 кг;
• Скорость — 0,16 м/с;
• Комплектация: привод с встроенным блоком управления;
• Стоимость: 41472 рубля.

Конструктивные особенности роликовых система у разного типа откатных ворот

В соответствии с конструктивными особенностями ворота с откатным механизмом выпускаются следующих разновидностей:

• подвесные;
• консольные;
• с нижней рельсой.

Консольный тип

Ворота консольного типа представлены конструкциями с расположенной снизу от полотна направляющей балкой. Полотно на воротах приварено на балку сверху и является единой конструкцией. Створка перемещается по жестким опорным роликам. Необходимо учитывать, что для открывания консольных ворот потребуется свободная площадь сбоку от входа в 1,5-2 раза больше длины полотна. Преимущество конструктивного решения заключается в отсутствии ограничения по высоте. Ворота могут эксплуатироваться круглый год при разных климатических условиях.

Подвесной тип

Сдвижные ворота подвесного типа имеют конструктивное решение с направляющей, зафиксированной сверху от полотна. Устройство включает также нижнюю направляющую и 1-2 полотна, которые перемещаются на роликовых опорах. Вариант рекомендован при смене ворот на прежнем въезде.

Подвесные ворота ограничены по высоте, однако более устойчивы при эксплуатации в зимний период. Для конструктивного решения не требуется оставлять дополнительное пространство сбоку от входной зоны. Подвесные ворота используются в месте, где недоступна постройка фундамента из бетона.

Особенности откатных ворот с нижней рельсой

Ворота, дополненные устойчивой нижней рельсой, являются надежными, долговечными, простыми в эксплуатации. Вес створки удерживается роликами, конструктивное решение подходит для широких проемов. При точной балансировке ворота на нижней рельсе снижают нагрузку на приводные механизмы, поэтому износ конструкции меньше, постройка отличается долговечностью.

Отсутствуют ограничения по высоте для проезжающих транспортных средств. В аварийных ситуациях створки можно отодвинуть вручную. Однако необходимо учитывать сильный износ несущих роликов, на которые приходится большая нагрузка.

Конструкция отличается жесткостью створки, даже при большой ширине (более 6 м) точность движения створки сохраняется. Направляющий рельс должен быть с высокой прочностью и сопротивляемостью процессам коррозии. Рекомендованы роликовые направляющие из легированной и нержавеющей стали. Не рекомендуется использовать прокат черного металла. Привод в данной конструкции можно размещать в любом месте.

Верхний улавливатель

Необходим, чтобы фиксировать створку, когда она открыта. Некоторые не устанавливают этот элемент, от чего в ветреную погоду ворота гремят.

Верхний улавливатель можно сделать из куска гнутого швеллера или сварить два уголка, как вариант можно согнуть полосу шириной 6-10 см. Толщина стенок изделия должна быть не менее 4 мм.

Заводской верхний улавливатель имеет П-образную форму с отгибами. Они нужны, чтобы створка гарантированно в него попала, даже если есть люфт.

Верхний улавливатель приваривают к нащельнику, который находится на противоположном роликовым опорам столбе.

Этот элемент крепят после того, как установлены роликовые опоры, верхняя пластина с роликами, нижний концевой ролик и нижний улавливатель.

Следует отметить, что не во всех заводских комплектах (в зависимости от производителя) есть верхний улавливатель, бывает, что он продается отдельно, потому при выборе фурнитуры, уточняйте его наличие.

Фактура

Что такое бизиборд и его виды

Бизиборд – это умная игровая доска, на которой расположены различные элементы, не представляющие опасности для ребенка. Все детали на доске можно трогать, гладить, при этом некоторые из них имеют особые способности – они щелкают, двигаются, светятся, открываются и закрываются, издают звуки.

Придумала бизиборд педагог из Италии Мария Монтессори, пропагандирующая теорию воспитания детей на самостоятельном познании мира через органы чувств. В состав развивающей доски могут входить различные элементы – лампочки, кнопочки, выключатели, пуговицы, лоскутки ткани, застежки, счеты, неподключенные к электричеству розетки и вилки к ним.

Существуют различные виды бизибордов, которые различаются в соответствии с возрастом и полом малыша:

1. Мягкие развивающие бизиборды. Они подойдут для малышей до года. Их изготавливают в виде книги, подушки или коврика.
2. Твердый бизиборд без острых углов и опасных мелких деталей. Такая игрушка предназначена для детей до 2 лет. Выбор тематики изделия зависит от предпочтений крохи. Это могут быть животные, одежда, природа.
3. Доски в виде замков, домиков, куба или машинки. Они заинтересуют детей 2-3 лет, поскольку для того, чтобы открыть игрушку, нужно справиться с замком.
4. Большие обучающие доски. На них можно нанести цифры, буквы, слоги, а также дополнить игрушку заданиями и ребусами. Такой бизиборд понравиться детям дошкольного возраста (3-6 лет).

Во время игры с бизибордом малыш не только познает мир, но и развивает разные умения и навыки, которые пригодятся ему в будущем. Это отличный вариант для развития мелкой моторики, логического мышления и памяти.

Направляющий рельс

Он крепится к створке. Внутрь него заводятся роликовые опоры, по которым происходит перемещение полотна.

Когда его делают самостоятельно, используют обычную квадратную трубу сечением 60х60, 80х80 или 100х100 мм. Если створка имеет массу до 300 кг, толщина стенок трубы должна быть не менее 3,5 мм, а если масса больше, не менее 5,0 мм. Длина трубы должна соответствовать длине створки. Направляющая будет крепиться к нижней трубе несущего каркаса створки. В одной из стенок направляющей нужно сделать специальный вырез, чтобы была возможность ее перемещения по роликовым опорам. Для этого используется болгарка.

Из-за того, что у трубы нарушена целостность бывают случаи, когда она деформируется, и створка при перемещении подклинивает. Также у профиля могут появиться деформации, когда будет делаться в стенке вырез и металл будет сильно нагреваться.

При изготовлении в заводских условиях направляющая в поперечном сечении имеет специальную форму. У большинства производителей этот профиль изготовлен из стали с повышенным содержанием углерода, потому она пружинит и не деформируется от нагрузок. Чтобы ворота не подклинивали, на внутренней поверхности направляющей не должно быть раковин или окалин.

В зависимости от производителя, направляющий рельс может быть оцинкованным или нет. Оцинкованный вариант хоть и дороже, но срок службы у него значительно дольше. Дело в том, что наружную поверхность есть возможность прогрунтовать и покрасить, а внутреннюю самостоятельно обработать не получится.

Заводская направляющая может быть стандартной или увеличенной. Ее параметры зависят от массы створки. Если она до 300 кг, применяется стандартный рельс, а если тяжелее — увеличенный.

Крепят направляющий рельс снизу створки к трубе ее несущего каркаса. Соединение выполняется с двух сторон сваркой прихватками. Прихватки делаются в шахматном порядке шагом 700 мм и длиной шва 15-20 мм.

Запрещается делать сплошные сварочные швы, так как направляющий рельс будет деформирован.

Каким способом истребить, когда отсутствуют емкости?

Как избежать ошибок

Создавая откатные ворота своими руками, чертежи и схемы по изготовлению нужно изучать тщательно. Это позволит избежать многочисленных ошибок и соорудить надежную ограждающую систему.

Большинство погрешностей возникает на этапе подготовки фундамента или фиксации крепежных элементов, которые подвергаются быстрому износу.

Если в процессе эксплуатации ворота, сделанные своими усилиями, издают скрипы, то, возможно, в подшипники попал песок. Чтобы устранить проблему, достаточно очистить движущиеся детали от загрязнений.

Соблюдение таких рекомендаций позволит завершить сборку ворот без погрешностей.

Интересно почитать

Выбор деталей для механизма отката

Детали для откатного механизма ворот

Для сдвижных ворот потребуется:

• Швеллер – служит направляющей для рельсовых моделей.
• Профиль – П-образная конструкция, которую ставят на нижний край полотна и вставляют в нее ролики.
• Роликовые опоры – пластины, на которые монтируют подшипники.
• Каретки – собственно роликовый механизм. Он воспринимает всю нагрузку от веса створки и при ее смещении.
• Поддерживающие – ролики бокового качения. Они крепятся на опорные столбы и предназначены для уменьшения колебаний.
• Уловители – фиксируют полотно в крайних положениях и не дают створке выкатиться из направляющей.
• Накатной ролик – вторая деталь фиксатора. Он как бы накатывается на уловитель и останавливает движение.

Как выбрать комплектующие

Ролики должны соответствовать весу ворот

Ролики для откатных ворот своими руками или покупные должны удовлетворять ряд требований:

Роликовый механизм выбирают по весу конструкции. В противном случае он быстро выйдет из строя.
Рекомендуемое количество – 5, один из которых поперечный – предотвращает раскачивание полотна. 4 колесика распределяют нагрузку. Даже если установить на створку 8 роликов, опираться она будет только на 4

Важно правильно подобрать количество, а не размер.
Важно подобрать поддерживающие кронштейны с удобным креплением и возможностью регулировки. В этом случае их эффективность не зависит от расстояния между опорами.
Накатной ролик должен быть металлическим

Пластиковый слишком легко и быстро изнашивается.
Несущую балку тоже выбирают по весу. Если масса ворот меньше 800 кг, берут балку со стенками толщиной в 4 мм. Если вес больше – в 5–6 мм.

Электропривод подбирают по мощности.

Особенности установки РКН

Схема установки

Общий порядок монтажа реле в электрическом шкафу определяется требованиями действующих стандартов (ПУЭ, в частности). Каждая конкретная модель РКН может устанавливаться в соответствии с выполняемыми ей функциями. Возможны следующие варианты установки реле в линию электропроводки:

• размещение сразу после электрического счетчика (этот способ считается классическим);
• подключение совместно с УЗО и линейным автоматом, что расширяет функциональные возможности прибора;
• установка до электрического счетчика, позволяющая защитить от перенапряжений сам прибор учета.

Последний вариант возможен только после получения разрешения от представителей «Энергосбыта».

Выводы

Соорудить откатные ворота довольно сложно. Однако результат непременно порадует хозяев. Пользоваться такой конструкцией очень удобно. При этом заезд и выезд с участка осуществляется довольно быстро. От качества собранного роликового механизма зависит долговечность работы всей конструкции.

Для этой детали понадобится подобрать определенные материалы. К примеру, нужно подготовить подшипники – для изготовления роликов, пластину, которая станет опорой, и оси. К каждой из этих деталей предъявляются специальные требования. Только при соответствии им конструкция будет прочной и долговечной. Самостоятельное изготовление роликовой опоры для откатных ворот сопряжено с необходимостью подобрать качественные детали и в точности следовать технологии работ.
