Как пользоваться мультиметром: инструкция по применению

Особенности и характеристики нашего прибора

Большинство тестеров, которые сейчас можно купить либо очень просты, либо дорого стоят. Я хотел сделать как можно дешевле, но при этом дать ему максимально широкий функционал. Вот что у меня получилось:

1. Шесть независимых каналов управления. Именно независимых! Обычно в готовых можно подключить одновременно несколько двигателей, но сигнал на них один и тот же. На моем приборе можно даже запустить один в автоматическом режиме, а остальными управлять по очереди в ручном и т.д.
2. Формирование сигнала и индикация в микросекундах. В большинстве тестеров индикация отображается не понятно в чем, либо отсутствует вовсе
3. Минимальный шаг изменения длительности — 1мкс. То есть диапазон 0,8-2,3мс разбит на 1500 шагов
4. Возможность подключения к ПК. Можно использовать его, например, в паре с Raspberry Pi. Сам сигнал будет формироваться при этом существенно точнее, чем средствами самого одноплатного компьютера
5. Открытость. В конце статьи вы сможете найти все файлы, необходимые для самостоятельного изготовления тестера

А вот его характеристики:

1. Напряжение питания — 5В
2. Потребляемый ток (без сервоприводов), не более — 100мА
3. Длительность формируемых импульсов — 0,8-2,3мс
4. Точность установки длительности — 1мкс
5. Частота следования импульсов — 50Гц
6. Скорость соединения с ПК — 9600, 8 bits, 1 stop bit

Этапы процедуры

Нужно в первую очередь сделать следующее:

• настроить делитель, который и определяет исходное VREF, для этого вам потребуется потенциометр VR1;
• переключите мультиметр на деление 200мВ для измерения постоянного тока;
• используйте вольтметр, точность которого известна, подайте на вход нужное напряжение. Чем ближе оно к указанной точке диапазона, тем лучше: например, подойдет напряжение 190мВ;
• после этого можно настраивать показания мультиметра. Если вы меняете полярность, прибор должен реагировать и выдавать соответствующий знак.

Кроме этого, проверяется работа устройства и в других диапазонах. Если он исправен, расхождений не появится. Для того чтобы проконтролировать показатели, можно произвести повторное измерение напряжения, используя 36 вывод АЦП. В этом случае напряжение должно составить 100мВ. Однако не стоит ожидать высокой точности прибора. Дело в том, что часто производители устанавливают однооборотные потенциометры с сопротивлением 20 кОм, в результате чего не удается получить высокоточных показаний устройства.

Резистор переменный VR2 применяется для калибровки мультиметра при работе с переменным напряжением тока. Потребуется установить мультиметр в тот же диапазон, что использовался ранее – 200 мВ, но напряжение уже следует давать переменное. На выход подают 190мВ, частота должна составлять 100 Гц. Оцените полученные данные и настройте показания мультиметра, стараясь приблизить их к максимально точным.

Измеритель емкости настраивается при помощи переменного резистора VR3, но для этого нужен эталонный конденсатор. Благодаря ему удается измерить коэффициент усилия. Выходное напряжение мультиметра в этом случае будет прямо пропорциональным величине емкости, подвергнутой измерению; измерять требуется, используя АЦП.

Как пользоваться этими измерительными устройствами

Как пользоваться наиболее распространенным мультиметром DT 830B

Работа с этой моделью предполагает предполагает следующие виды измерений:

• Измерение силы тока: данный прибор позволяет проводить замеры только постоянного тока. Для этого щупы, включенные в гнезда “COM” и “VΩmA” включаются в цепь последовательно с нагрузкой. При токе более 0,2 А щуп “VΩmA” переключаем в гнездо “10А”. Переключатель пределов установить в требуемое положение. Для измерения переменного тока необходимо воспользоваться прибором типа DT-9202A/9208A. Измерение прибором силы тока свыше 10А не предусмотрено. Для этих целей воспользуйтесь моделью с токоизмерительными клещами, например модели Mastech MY-68.
• Измерение напряжения: прибор может измерять значения постоянного и переменного напряжения. Для этого щупы подключаются в гнезда “COM” и “VΩmA”, а переключателем выбирается род напряжения DCV – постоянное, ACV – переменное, и необходимый предел. Как определить полярность напряжения: При подключении черного щупа к разъему “COM”, красного к “VΩmA”, а вторых концов к “минусу” и “плюсу” соответственно, на индикаторе прибора показания будут без знака “-” (минус)
• Измерение сопротивления: переключатель ставится в положение “Ω” на необходимый предел измерения. Измеритель DT-830B позволяет контролировать данный параметр в пределах 200 Ом – 2МОм с точностью 1%
• Как пользоваться тестерами DT-832, DT-838 и другими этой серии: точно также, как и моделью 830
• Мультиметры M-830 .. M-838 являются полными аналогами описанных выше приборов. Кроме того, М 838 снабжен термопарой для замера температур в диапазоне 20 .. 300 град.С

Что представляет собой жидкий пол

Как уже понятно из названия, жидкий пол отличается от других альтернатив тем, что в исходном состоянии он представляет собой жидкую консистенцию. После того как эту смесь разливают на полу, под действием гравитации она сама собой разливается по всей площади и образует идеально ровную поверхность. Когда полимеризация закончится, жидкость превращается в прочную и твердую основу, которая отлично подходит для укладки любых напольных покрытий.

Такой способ выравнивания пола позволяет даже новичку сделать идеальный пол. Если традиционную #стяжку сделать правильно довольно сложно (по сути, ее можно назвать оштукатуриванием пола), то технологию «самовыравнивающийся пол» может успешно использовать любой новичок.

Цифровой мультиметр CEM DT-107

Сопротивление

Функция применяется преимущественно при прозвонке электрических цепей, когда необходимо обнаружить обрыв или провести новую проводку. Переключатель устанавливается в сектор сопротивления на самый низкий уровень со звуковой сигнализацией о коротком замыкании. Отсутствие сигнала означает наличие разрыва или превышение величины 50 Ом. Контакт может нарушиться непосредственно между щупом и гнездом. Для проверки работоспособности прибора провода замыкаются накоротко. Прибор должен показать ноль или несколько Ом.

Перед тем как пользоваться мультиметром DT 832 для проверки электронных схем, одну ножку резистора нужно выпаять из платы.

Мультиметры китайского производства с низким качеством имеют значительную погрешность при замерах электрических параметров. Также сигнал искажается от соединительных проводов и щупов. Профессионалы изготавливают аксессуары для тестера своими руками, поскольку заводские обычно низкого качества.

Схема мультиметра DT830

• Предел: 200мВ, разрешение: 100мкВ, погрешность: ±0,25%±2
• Предел: 2В, разрешение: 1мВ, погрешность: ±0,5%±2
• Предел: 20В, разрешение: 10мВ, погрешность: ±0,5%±2
• Предел: 200В, разрешение: 100мВ, погрешность: ±0,5%±2
• Предел: 1000В/600В, разрешение: 1В, погрешность: ±0,5%±2

• Предел: 200В, разрешение: 100мВ, погрешность: ±1,2%±10
• Предел: 750В/600В, разрешение: 1В, погрешность: ±1,2%±10
• Частотный диапазон от 45Гц до 450Гц.

• Предел: 200мкА, разрешение: 100нА, погрешность: ±1,0%±2
• Предел: 2000мкА, разрешение: 1мкА, погрешность: ±1,0%±2
• Предел: 20мА, разрешение: 10мкА, погрешность: ±1,0%±2
• Предел: 200мА, разрешение: 100мкА, погрешность: ±1,2%±2
• Предел: 10А, разрешение: 10мА, погрешность: ±2,0%±2

• Предел: 200Ом, разрешение: 0,1Ом, погрешность: ±0,8%±2
• Предел: 2кОм, разрешение: 1Ом, погрешность: ±0,8%±2
• Предел: 20кОм, разрешение: 10Ом, погрешность: ±0,8%±2
• Предел: 200кОм, разрешение: 100Ом, погрешность: ±0,8%±2
• Предел: 2000кОм, разрешение: 1кОм, погрешность: ±1,0%±2
• Напряжение выхода на диапазонах: 2,8В

Принципиальная схема мультиметра DT830:
Схема мультиметра DT830

Основные настройки планшета

Как пользоваться мультиметром?

Рассмотрим процесс работы с мультиметром DT 838, что он умеет, и как правильно им пользоваться. В комплекте с мультиметром идет два щупа красного и черного цвета, при их контакте с источником, и производятся все необходимые измерения. Перед тем как пользоваться мультиметром, следует изучить тестер поближе.

В верхней части мультиметра расположен широкий дисплей, способный отображать цифры с разделителями. Также, при разряде батареи, мультиметр выдаст на экране надпись «Bat», что означает необходимость замены батареи питания, в качестве которой выступает батарея «Крона» на 9 Вольт.

Для замены батарейки в мультиметре придется снимать заднюю крышку тестера. Кстати, здесь же находится предохранитель мультиметра, который должен защитить прибор, в случае неправильного подключения, замыкания или перегрузки.

Перед тем, как начать пользоваться мультиметром, следует правильно подключить щупы к прибору. Как было сказано выше, измерительные щупы мультиметра двух цветов, красного и черного. Черный щуп вставляется в гнездо с обозначением «COM» на мультиметре, а красный щуп, в гнездо с обозначением «V».

При этом, стоит обратить внимание на предупреждающие подсказки мультиметра, где 1000В максимальный предел измерения напряжения мультиметром для постоянного напряжения, и 600 В для переменного напряжения

Как измерить напряжение мультиметром DT 838

Для того чтобы измерить переменное напряжение мультиметром, следует установить круглый переключатель в положение «V~», после чего подсоединить его щупы к источнику переменного напряжения. Соответственно, чтобы измерить постоянное напряжение мультиметром DT 838, потребуется перевести переключатель в положение «V—», после чего можно приступать к измерениям.

На различных моделях мультиметров, могут быть использованы разные буквенные сокращения, где:

• ACV обозначает переменное напряжение;
• DCV обозначает постоянное напряжение;
• ACA и DCA обозначает силу переменного и постоянного тока в амперах.

Для того чтобы измерить напряжение в розетке, следует перевести переключатель мультиметра в положение «V~», после чего нужно вставить щупы в розетку. Для измерения напряжения батарейки, потребуется перевести переключатель в положение «V—», после чего подсоединить щупы к батарейке.
При этом слева на дисплее мультиметра может быть показан минус. Он указывает на полярность напряжения красного щупа.

Мультиметр цифровой: как пользоваться

При измерении каждого параметра (тока, напряжения, сопротивления и т. Д.) Начните с:

примерно представьте себе диапазон измерения. Так что для батарей это может быть 1,5 В, 7,5 В, 12 В и т. Д. Всегда выбирайте немного большее значение, чем ожидалось. Это своего рода «запас прочности», чтобы не испортить устройство;

выберите правильное направление измерения. В этом случае переместите указатель мультиметра в нужное положение, ориентируясь на общепринятые маркировки, используемые в корпусе;

правильно присоединить щупы. Минусовый (черный) щуп при любом виде измерений включается в общее гнездо COMMON (COM), плюсовый устанавливается в гнездо, предназначенное для конкретного вида измерений.

Общая схема действий – как пользоваться тестером электрическим (мультиметром):

1. перевести указатель прибора в нужный диапазон измерений, выставив значение на 5…10% выше предполагаемого. При неизвестном значении выставляется максимальное значение;
2. подключить щупы соответственно типу измерений – красный в разъем VΩmA (VΩ, V/Ω) для измерений тока, напряжения, сопротивления малых значений или 10А (20А) для тока больших значений, черный – в общий разъем COM;
3. поднести щупы к прибору или сети, для которых проводятся замеры. Соответственно красный щуп подключается к плюсовому выходу, черный – к минусовому;

оценить высветившееся на дисплее значение. При необходимости скорректировать положение указателя для получения более точных данных.

Пример: необходимо оценить сопротивление устройства или электрической цепи. На дисплее отображается «0». Поэтому выбранный диапазон больше необходимого, необходимо переместить указатель на более низкие значения. Когда мигает «1», «OL», «OVER», наоборот, диапазон должен быть увеличен: выбранный диапазон перегружен. Если отображается цифровое значение с двумя или более цифрами, но оно значительно ниже выбранного диапазона (200 с выбранным 700 Ом), уменьшите значение.

Измеряем силу тока

Для того чтобы самостоятельно измерить силу тока в цепи мультиметром, необходимо первым делом определиться – постоянный либо переменный ток протекает по проводам. После этого нужно узнать примерное значение в Амперах, чтобы выбрать подходящее гнездо для подключения черного щупа — «VΩmA» либо «10 А». Рекомендуем Вам изначально вставить щуп в разъем с более высоким токовым значением и если на табло высветится меньшая величина, переключить штекер в другое гнездо. Если же опять Вы видите, что измеряемое значение меньше, чем уставка, необходимо использовать диапазон с меньшей величиной в Амперах.

Обращаем Ваше внимание на то, что если Вы решили пользоваться мультиметром в качестве амперметра, подсоединять тестер к цепи нужно последовательно, как показано на картинке:

Плюсы и минусы наливных покрытий

Наливной пол, как и любое другое покрытие для пола, также имеет свои минусы и плюсы. Если рассматривать его в сравнении с другими покрытиями, то первый и неоспоримый плюс — срок службы. У правильно налитого пола он около 40 лет, а вот у привычного линолеума всего 15, у ламината — максимум 12.

Но линолеум и ламинат всегда можно снять и положить другой, кроме того, у них явно богаче выбор расцветок. По сравнению с плиткой — традиционным покрытием ванн, кухонь и балконов, наливной пол более функционален — у него нет швов и он более устойчив к механическим повреждениям.

Преимущества:

• эстетичный внешний вид, отсутствие швов и стыков;
• срок эксплуатации около 40 лет;
• устойчивость к влаге и химическим веществам;
• простота уборки — наливной покрытие можно очистить с помощью обычной воды, без применения специальных растворов;
• нетоксичный и пожаробезопасный;
• такое покрытие можно сделать самостоятельно всего за день.

Недостатки:

• по сравнению с привычными напольными покрытиями выбор дизайна невелик;
• ввиду длительного срока службы может попросту морально устареть и надоесть хозяину;
• дешевое наливное покрытие под действием солнца может желтеть;
• сложность подготовительных работ — выравнивания поверхности и шпаклевка;
• в случае необходимости пол очень сложно снять.

Измеряем сопротивление

Ну и безопаснее всего по отношению к сохранности мультиметра будет использовать прибор для измерения сопротивления элементов цепи. В этом случае можно установить переключатель на любой диапазон сектора «Ω», после чего подобрать подходящую уставку для более точных измерений. Очень важный момент – перед тем как использовать прибор для замера сопротивления, обязательно отключите питание в цепи, даже если это обычная батарейка. В противном случае Ваш тестер в режиме омметра может показать неверное значение.

Чаще всего измерять мультиметром сопротивление приходится при ремонте бытовой техники своими руками. К примеру, если утюг не работает, можно замерить сопротивление нагревательного элемента, который, скорее всего, вышел из строя.

Кстати, если при измерении сопротивления на участке цепи мультиметром Вы увидели на табло значение «1», «OL» либо «OVER» то нужно перевести переключатель на диапазон выше, т.к. при выбранной Вами уставке происходит перегрузка. В то же время, если на циферблате высвечивается «0», переведите тестер на меньший диапазон измерений. Запомните это момент и пользоваться мультиметром при замерах сопротивления не будет сложно!

08.05.2020

Как измерить силу тока мультиметром на аккумуляторе

Любая машина имеет своё минимальное количество утечки тока, которое варьируется, в амперах, от 0,01 до 0,08. Для начала стоит разобраться с причинами утечки тока в автомобиле. Одной из них может быть то, что владелец просто забыл выключить световые приборы, например.

Существуют автомобили, в которые встроена дурная заводская задумка. Таковой можно считать стекольный обогрев, который ведёт свою цепочку питания, минуя замок зажигания. Не забываем про детей, которые так любят посидеть на водительском сиденье, покрутив различные рычаги приборов.

Второй глобальной причиной может быть неправильное подключение. Так, в период глобального интереса автолюбителей к музыке и магнитолам заряд батареи таял на глазах. Происходило это потому, что установщики не умели правильно подключать приборы. Один проводок зажигания, пропущенный через замок зажигания, делал своё дело. Если вам установили противоугонную систему, а наутро вы обнаружили пустой аккумулятор, то и гадать нечего.

Ещё советуем не оставлять регистраторы, радары и прочие приборы в прикуривателях и розетках. Не все машины обеспечивают их при неработающем зажигании.

Особенности прибора

Мультиметр DT-838 (или тестер, как его называют в народе) позволяет выполнить целый ряд измерений:

Определение переменного тока.

Измерение постоянного тока.

Определение силы тока.

Измерение сопротивления.

Определение температуры (нужен дополнительный датчик, который приобретается отдельно).

Проводить звуковую прозвонку проводов.

Прибор работает в широком диапазоне температур (от 0 до плюс 40 градусов). Мультиметр DT-838 отражает результаты измерений на жидкокристаллическом индикаторе. Причем прибор измеряет показатели не один, а несколько раз. Из 3-4 показаний прибор высчитывает среднее значение, которое и отражается на индикаторе.

Работает мультимер от 9-вольтовой батарейки. Она входит в состав комплекта поставки (чаще всего уже установлена в прибор). При определении напряжения или силы тока прибор способен автоматически определить полярности. Их рекомендуется соблюдать. Если же полярности нарушены, то значение будет отражаться со знаком минус.

В состав комплекта, кроме батарейки, входят:

Тестер.

Термопара.

Щупы.

При измерении очень важно правильно подключить щупы. Для определения силы тока щупы подключаются последовательно с нагрузкой

Для определения других параметров щупы подключаются последовательно.

Как пользоваться цифровым мультиметром DT-838

Подобного типа приборы очень похожи, поэтому вся методика измерений одинакова и будет представлена одним прибором DT-838. Вид тестера показан на рисунке. Сначала разберем положение переключателя режима измерения.

Переключатель режимов измерений и гнезда для щупов мультиметра DT-838

OFF – выключение питания прибора.

V

A

hFE – измерение коэффициента усиления транзистора проводимостью NPN и PNP.

TEMP C° – измерение температуры в пределах от – 20 С° до + 1370 С°.

200 Ω – измерения сопротивления до 200 ом.

2000

20К – 2000К – измерение сопротивления на пределах 20 К, 200К и 2000К.

V

Гнездо COM является общим для всех режимов измерений.

Гнездо VΩmA для измерения на всех режимах, кроме тока на 10 А.

Гнездо 10 А – измерение постоянного тока только в пределах 200 мА – 10 А.

Измерение сопротивления мультиметром DT-838

Метод измерения сопротивления предоставлен ниже. Переключатель ставится на предел измерения 200 Ом, если измеряемое сопротивление меньше 200 ом. Перед измерением малых сопротивлений нужно на пределе 200 Ом замкнуть щупы прибора между собой.

Прибор покажет 01 – 03 Ома. Это сопротивление щупов, при измерении небольших сопротивления его нужно вычесть из значения проверяемого сопротивления. На остальных пределах это сопротивление учитывать не нужно.

Измерение мультиметром напряжения,тока и сопротивления

Если сопротивление неизвестно и предел измерения не совпал, тогда дисплей покажет 1. В этом случае нужно перейти на более высокий предел измерения сопротивления. Руками, при измерении сопротивлений, щупов не касаться, чтобы не вносить погрешность.

Измерение переменного и постоянного напряжения

Сетевое напряжение 220 В измеряют на переделе V  – 750 V. Измерение другого неизвестного напряжения также начинают с предела 750 V, если оно меньше 200 V, тогда переключают на более низкий предел. Измерения неизвестного постоянного напряжения также начинают с предела 1000 V с дальнейшим понижением предела измерений.

Измерение на других режимах

Прозвонка – это тот же режим измерения сопротивления, но со звуковой сигнализацией. Дисплей показывает сопротивление проверяемый линии и одновременно звучит сигнализация. Проверить сигнализацию можно замкнув концы щупов. В комплектации, к прибору прикладывается датчик температуры (термопара).

При измерении температуры переключатель устанавливается в положении TEMP C° , а чёрный штекер в гнездо СОМ. Красный штекер вставляется в гнездо VΩmA. Датчик прикладывают к измеряемому объекту (трансформатор, аккумулятор, автоматический выключатель и т. д.) прижав его торцом карандаша или деревяшкой.

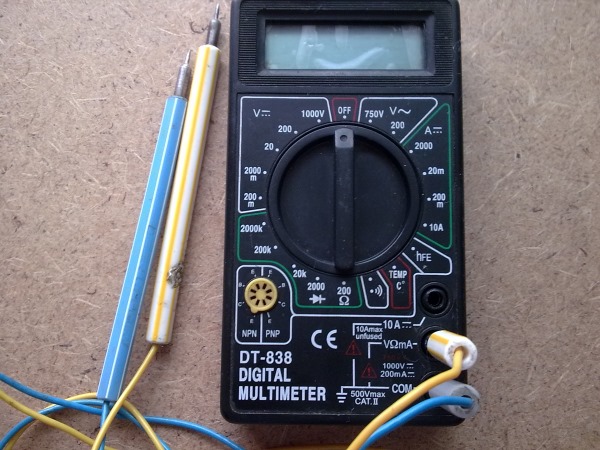

Цифровой мультиметр DT – 838 DIGITAL

В положении переключателя hFE измеряют коэффициент усиления транзистора. Определяют его полярность, цоколевку и вставляют ножки транзистора гнездо NPN или PNP. На дисплее высвечивается коэффициент усиления транзистора.

Диоды проверяются в положении переключателя 2000

Токи в пределах 200 мА -10 А измеряются в положении переключателя 10 А. Щупы вставляются в гнездо СОМ и 10 А. После измерения, не забудьте щупы вернуть в гнездо VΩmA.

Будьте внимательны при выборе положения переключателя в режиме измерений. После измерения сопротивления не измеряйте напряжение сети, не переключив переключатель.

Обычно родные щупы недолговечны, поэтому рекомендуется их переделать, а концы щупов сделать острыми, чтобы можно было легко проколоть изоляцию.

Основные операции с мультиметром

Замер напряжения

Как использовать цифровой мультиметр для замеров напряжения? Для этого ставите переключатель на мультиметре в соответствующее положение. Если это напряжение в розетке дома (переменное напряжение), то перещелкиваете переключатель в положение ACV. Щупы вставляете в разъемы COM и VΩmA.

Первым делом проверяйте правильность подключения разъемов. Если один из них ошибочно будет установлен в контакт 10ADC – при замере напряжения возникнет короткое замыкание.

Начинайте измерение с максимального значения на приборе — 750V. Полярность щупов при этом абсолютно не играет никакой роли. Не нужно щупом черного цвета обязательно касаться ноля, а красным – фазы. Если на экране высветится значение гораздо меньше, а перед ним будет стоять цифра «0», это означает, что для более точного замера можно переключиться в другой режим, с меньшей шкалой уровня напряжения, которую позволяет измерять ваш мультиметр.

При замере постоянного напряжения (например электропроводка в машине) переключаетесь в режим DCV.

И также начинаете замеры с наибольшей шкалы, постепенно понижая ступени измерения. Для замеров напряжения подключать щупы нужно параллельно измеряемой цепи, при этом пальцами держитесь только изолированной части щупа, чтобы самому не попасть под напряжение. Если на дисплее высветилось значение напряжения со знаком «минус», это означает что Вы перепутали полярность.

Некоторые опытные электрики советуют при замере напряжения в розетке, оба щупа держать в одной руке. При плохой изоляции щупов и их пробое, это позволит обезопасить в некоторой степени себя от поражения эл.током.

Мультиметр работает на батарейке (используется крона на 9 Вольт). Если батарейка начинает садиться, мультиметр начинает безбожно врать. В розетке вместо 220В может показаться все 300 или 100 Вольт. Поэтому, если показания прибора вас начинают сильно удивлять, в первую очередь проверьте питание. Косвенным признаком разрядки батареи могут служить хаотичные изменения показаний на дисплее, даже когда щупы не подключены к измеряемому объекту.

Замер тока

Прибором можно замерять только силу постоянного тока. Переключатель должен быть в положении – DCA.

Здесь щупы в отличии от замеров напряжения нужно подключать последовательно в цепь с измеряемым объектом. То есть вам придется разрывать цепь и после этого в образовавшийся разрыв подключить щупы. Делать это можно в любом удобном месте (в начале, середине, конце цепи).

Чтобы постоянно не держать руками щупы, можно использовать для присоединения крокодильчики.

Знайте, что если при измерении тока по ошибке поставить переключатель в режим ACV (замер напряжения), то с прибором с большой вероятностью ничего страшного не произойдет. А вот если наоборот, то мультиметр выйдет из строя.

Замер сопротивления

Для измерения сопротивления переключатель ставите в положение — Ω.

Выбираете нужное значение сопротивления или же опять начинаете с самого большого. Если Вы измеряете сопротивление на каком то работающем аппарате или проводе, рекомендуется отключить с него питание (даже от батарейки). Таким образом данные замеров будут более точными. Если при измерении на дисплее у вас высветилось значение «1, OL» — это означает, что прибор сигнализирует о перегрузке и переключатель нужно поставить в больший диапазон замеров. Если же высвечивается «0» — то наоборот, уменьшите шкалу измерений.

Чаще всего мультиметр в режиме сопротивления используют при ремонтных работах, для проверки работоспособности бытовой техники, исправности обмоток, отсутствия замыкания в цепи.

Прозвонка

Еще один режим работы тестера которым часто пользуются — это прозвонка.

Для чего она нужна? Например для того, чтобы найти обрыв в цепи, или наоборот — удостовериться что цепь не повреждена (проверка целостности предохранителя)

Здесь уже не важен уровень сопротивления, важно понять что с самой цепью — целая она или нет

Нужно заметить что звукового сигнала на DT830B нет.

У других марок как правило сигнал раздается при сопротивлении цепи не более 80 Ом. Сам режим прозвонки происходит при положении указателя – проверка диодов.

Прозвонкой также полезно проверять целостность самих щупов замыкая их друг с другом. Так как при частом использовании может произойти их повреждение, особенно в месте входа провода в трубку щупа. Обязательно перед каждым измерением убедитесь что отсутствует напряжение на том участке, куда будете подключать щупы для прозвонки, иначе можете спалить прибор или создать короткое замыкание.

Особенности прибора

Мультиметр DT-838 (или тестер, как его называют в народе) позволяет выполнить целый ряд измерений:

Определение переменного тока.

Измерение постоянного тока.

Определение силы тока.

Измерение сопротивления.

Определение температуры (нужен дополнительный датчик, который приобретается отдельно).

Проводить звуковую прозвонку проводов.

Прибор работает в широком диапазоне температур (от 0 до плюс 40 градусов). Мультиметр DT-838 отражает результаты измерений на жидкокристаллическом индикаторе. Причем прибор измеряет показатели не один, а несколько раз. Из 3-4 показаний прибор высчитывает среднее значение, которое и отражается на индикаторе.

Работает мультимер от 9-вольтовой батарейки. Она входит в состав комплекта поставки (чаще всего уже установлена в прибор). При определении напряжения или силы тока прибор способен автоматически определить полярности. Их рекомендуется соблюдать. Если же полярности нарушены, то значение будет отражаться со знаком минус.

В состав комплекта, кроме батарейки, входят:

Тестер.

Термопара.

Щупы.

При измерении очень важно правильно подключить щупы. Для определения силы тока щупы подключаются последовательно с нагрузкой

Для определения других параметров щупы подключаются последовательно.

Цифровые мультиметры DT9208A и DT9205A. Видео обзор от Electronoff.ua

electronoff

4 год назад

Функциональность выше цены цифрового мультиметра ! Чем Вы руководствуясь при выборе мультиметра ? Количеством, измеряемых функций (чтобы было больше), ценой (чтобы было меньше), эргономикой (чтобы было удобно). Мультиметры DT9208A и DT9205A удовлетворяют всем условиям одновременно ! Цифровой мультиметр DT9208A http://electronoff.ua/good/multimetr-universalnyj-dt9208a.php измеряет: — постоянное напряжение до 1000 В; — переменное напряжение до 750 В; — постоянный /переменный ток до 20 А ( !); — сопротивление до 200 МОм ( !); — емкость 20 мкФ; — частота 20 КГц. В комплект, кроме щупов также входит термопара К-типа, а значит DT9208A может измерять и температуру ! А также: логический пробник, прозвонка цепи, диодный тест, проверка коэффициента усиления транзисторов. Думаете все ? Нет ! Мы еще к эргономике не переходили ! Измерительный прибор находится в защитном оранжевом чехле. Вес мультиметра не превышает 300 грамм. На задней части корпуса прибора есть специальная подставка, позволяющая устойчиво установить DT9208A на поверхности под нужным углом. Кстати, серийный номер прибора тоже присутствует. И это еще не все ! Дисплей этого прибора приятно отличается как своим размером (большие цифры сложно не заметить), так и довольно редкой опцией: дисплей DT9208A может устанавливаться под углом, причем в четырех разных положениях.

Малогабаритный измерительный мультиметр DT 838 — это многофункциональный прибор. На данный момент цифровой измерительный мультиметр DT 838 является самым доступным и массовым. Им пользуются не только профессионалы, но и любители как в нашем государстве, так и во многих странах мира.

Свою популярность он приобрел из-за своей дешевизны, надежности, простоты эксплуатации, удобства и малых габаритов. Все эти цифровые приборы изготавливают на многочисленных индустриальных электротехнических заводах в Китае, причем под разными торговыми марками.

Эти марки уникальны для разных регионов нашей планеты, но все модели имеют одинаковое внутреннее устройство и отличаются лишь качеством исполнения и комплектацией. Покупая мультиметр DT 838 инструкция, которая к нему прилагается, вам пригодится.

Кстати, она подходит к таким популярным моделям, как М-830В и DT 832.

Часто возникает вопрос, как пользоваться мультиметром DT 838. В основном об этом спрашивают люди, которые впервые приобрели это чудо китайской промышленности. Сложного здесь ничего нет. Переключатель диапазонов устанавливается в нужный режим путем поворота в нужную сторону. Причем его можно поворачивать в разные стороны, по ходу часовой стрелки или против ее хода. Щупы устанавливаются следующим образом. Один всегда в отверстие COM это минус для постоянного тока (хотя прибор не чувствительный к полярности и покажет при не правильной полярности значок минус). Второй в отверстие VΩmA для всех режимов, кроме измерения силы тока.

Для измерения силы тока необходимо переставить второй щуп в третье отверстие с обозначением 10ADC и переключить в соответствующий режим измерения силы тока. Цифровой мультиметр DT 838 инструкция позволяет использовать на все 100 процентов. В ней так же подробно изложены все действия по проведению различных измерений (причем в инструкции обычно упоминаются модели М-830В, DT 832, DT 838). Там же указаны все характеристики прибора (смотри таблицу 1), некоторыми производителями в этом документе может быть указана схема мультиметра DT 838. Как показывает практика, это оборудование очень надежно в эксплуатации.

Единственный, его существенный недостаток для профессионалов это его невысокая точность измерений. Хотя для бытовых нужд этого вполне достаточно. Такой прибор в домашних условиях позволяет прозвонить провода, полупроводниковые диоды, измерить наличие напряжения, силы тока, проверить транзисторы, конденсаторы большой емкости, измерить сопротивление и температуру.

Зачем проводить расчет площади комнаты?

Любой ремонт не может начинаться без точных знаний о размерах комнаты. Чтобы посчитать количество обоев или панелей, нужно узнать размеры и площадь стен, для приобретения достаточного количества потолочной плитки снимаются мерки с потолка. Конечно, для закупки в требуемых объемах напольного покрытия также придется постараться и узнать значение площади всего пространства пола.

Для чего могут пригодится расчеты площади

Со снятием мерок с помещения и определением площади основания сталкивается каждый человек, который решил самостоятельно начать ремонт. Если владелец жилого помещения обратился за помощь к специалистам, то ему ни во что вникать не придется – мастера все сделают сами. Однако все же многие решаются на проведение ремонтных работ своими руками. Это позволяет значительно сэкономить деньги, затраченные на ремонт.

Для ремонта необходимо точно знать размеры комнаты

Основные причины необходимости определения площади пола следующие:

• ремонт или первичная укладка напольного покрытия;
• заливка свежей стяжки;
• обустройство системы лаг;
• окрашивание пола;
• нанесение на пол других строительных материалов;
• определение размера жилой площади при оформлении документов либо покупке/продаже квартиры или дома;
• определение соответствия помещения плану комнат;
• подбор мебели по габаритам;
• составление плана комнаты для проведения дальнейших работ;
• оценка стоимости работы специалистов и других затрат.

Не всегда измерение площади пола оказывается простой процедурой

В основном, знание площади пола требуется для того, чтобы высчитать нужное для отделки количество строительных материалов, которые будут использованы при работе. Например, объем цементной смеси для заливки стяжки, количество наливного пола или пачек ламината и т. д.

Виды напольного покрытия

Определение напряжения

Для проведения любого измерения для начала необходимо повернуть на нужный режим переключатель, которым оснащен мультиметр DT-838. Инструкция поможет понять, какое обозначение соответствует необходимому режиму.

Выбирая нужный режим, необходимо помнить о том, что постоянный ток в батарейках, аккумуляторах, блоках питания. На приборе он обозначается DCV и расположен слева. К примеру, при определении напряжения постоянного тока батарейки достаточно установить режим на значении двадцать вольт.

Переменный ток находится в розетках. Обозначается на приборе он как «АС».

Красный щуп должен быть установлен в гнездо 10ADC. Как правило, оно является верхним гнездом.

Полезные сервисы:

Этапы процедуры

Нужно в первую очередь сделать следующее:

• настроить делитель, который и определяет исходное VREF, для этого вам потребуется потенциометр VR1;
• переключите мультиметр на деление 200мВ для измерения постоянного тока;
• используйте вольтметр, точность которого известна, подайте на вход нужное напряжение. Чем ближе оно к указанной точке диапазона, тем лучше: например, подойдет напряжение 190мВ;
• после этого можно настраивать показания мультиметра. Если вы меняете полярность, прибор должен реагировать и выдавать соответствующий знак.

Кроме этого, проверяется работа устройства и в других диапазонах. Если он исправен, расхождений не появится. Для того чтобы проконтролировать показатели, можно произвести повторное измерение напряжения, используя 36 вывод АЦП. В этом случае напряжение должно составить 100мВ. Однако не стоит ожидать высокой точности прибора. Дело в том, что часто производители устанавливают однооборотные потенциометры с сопротивлением 20 кОм, в результате чего не удается получить высокоточных показаний устройства.

Резистор переменный VR2 применяется для калибровки мультиметра при работе с переменным напряжением тока. Потребуется установить мультиметр в тот же диапазон, что использовался ранее – 200 мВ, но напряжение уже следует давать переменное. На выход подают 190мВ, частота должна составлять 100 Гц. Оцените полученные данные и настройте показания мультиметра, стараясь приблизить их к максимально точным.

Измеритель емкости настраивается при помощи переменного резистора VR3, но для этого нужен эталонный конденсатор. Благодаря ему удается измерить коэффициент усилия. Выходное напряжение мультиметра в этом случае будет прямо пропорциональным величине емкости, подвергнутой измерению; измерять требуется, используя АЦП.
