Способы управления

Измерения можно получать благодаря использованию специальных щупов. Показания можно определить благодаря стрелочному индикатору с 3-я шкалами. Немного ниже шкал расположен переменный резистор, применяемый для установки нуля при измерении сопротивления. Он размещается (слева). Справа расположился трехпозиционный переключатель для установки варианта измерения. Тумблер помогает переключать режимы измерения между постоянным напряжением или током, сопротивлением или переменным напряжением.

Немного ниже размещаются 3-ри ряда гнезд. Они расположены вертикально относительно верхнего «экрана». Над каждым гнездом написаны пределы измерения. Переместив щуп в нужное гнездо, можно получить нужные показания.

Гнезда располагаются следующим образом относительно шкалы и других элементов обустройства корпуса:

• С левой части корпуса — измерение постоянного и переменного напряжения.
• Центр отведен для измерения сопротивления.
• Справа расположены гнезда для измерения постоянного тока.
• Под центральным рядом располагается гнездо для общего щупа. Оно помечено «−».

Органы управления

Чтобы использовать сами щупы, нужно перемещать эти элементы каждый раз в те гнезда, измерения которых нужно снять. Получается, что органами управления являются специальные щупы, а дополнительными — гнезда, шкала и тумблеры.

Основные и дополнительные возможности мультиметров

Если раньше в свободной продаже имелись приборы, способные замерить силу тока и напряжение, то современные модели имеют расширенный функционал. С его помощью не нужно производить расчетов, достаточно лишь воспользоваться тестером и снять показания.

Именно по причине многофункциональности вопрос как пользоваться прибором для тестирования стает особенно остро.

Ведь с его помощью замеряю показатели:

1. Силу тока (переменного).
2. Напряжения участка цепи.
3. Индуктивность катушки.
4. Емкость конденсатора.
5. Сопротивление проводника.
6. Частоту колебаний.
7. Параметры постоянного тока.
8. Температуру нагрева.

Самое простое применение – «прозвонить» цепь с целью определить ее целостность. Это необходимо, например, когда требуется выявить участок с дефектом, чтобы потом произвести ремонт. Кроме того, мультиметр – устройство, позволяющее без отключения определить момент появления электрического тока. Как только он возник, подается звуковой или световой сигнал, что облегчает работу и делает ее безопасной.

Цифровые модели способны генерировать тестовые импульсы или гармонические сигналы, что дает возможность проверять работоспособность диодов, а также транзисторов. Выявляется полярность, целостность конструкции и т.д. Есть модификации:

1. С предустановленной защитой контактов, срабатывающей в случае, если при измерении сопротивления произойдет незапланированная подача электричества.
2. Имеющие плавкие вставки на случай, если пользователь неверно выбрал режим. Предохранитель перегорает, но прибор остается рабочим после его замены.
3. Способные автоматически выключаться при нештатной ситуации или в случае, если устройство длительное время остается невостребованным.
4. Имеющие подсвечиваемый дисплей. Есть ночные режимы, световая индикация, обычная диодная подсветка, что позволяет работать в условиях ограниченной видивости.
5. Подающие сигнал при перегрузке батареи, блока питания, рабочих узлов без отключения.
6. Обладающие возможностью сохранять и запоминать результаты замеров, которые потребуются для обработки полученных данных.

Некоторые модели предназначены для ручной установки пределов измерений. Как пользоваться мультиметром и перечень функциональных возможностей указано в мануале, идущем в комплекте с тестером. Удобней, если это сертифицированный товар, и инструкция написана на русском языке. Однако и без мануала можно разобраться в основных функциях прибора. На корпусе есть все необходимые надписи, стандартные символьные обозначения.

2 Mastech MS8229

Помощник-универсал для любителей, увлекающихся ремонтом и техобслуживанием электроники

Кроме стандартного набора измерительных параметров мультиметра в эту модель включена возможность определять температуру, влажность, внешнюю освещенность и уровень звукового поля, скважность импульсов. Чтобы владелец быстрее и комфортнее освоил новый инструмент, производитель снабдил тестер световыми и звуковыми предупреждениями

При переключении режимов красная подсветка подсказывает правильное место подключения щупов.

Цифровой аппарат прекрасно подойдет для дома или небольшой сервисной мастерской. Нельзя сказать, что этот прибор недорогой, если сравнивать с аналогами. Но комментаторы отмечают аккуратность монтажа, смытый флюс, добротное литье пластика и высокое качество исполнения печатной платы. Сетуют немного, что отсутствует чехол с креплением на ремень, зато положили в комплект весьма неплохие базовые щупы, что в любительском классе встречается редко.

Какая погрешность измерений должна быть?

Для каждого измерения (например, переменного и постоянного тока или напряжения) есть своя погрешность, которая в обязательном порядке должна указываться в паспорте товара. В среднем в бытовых мультиметрах погрешность всех измерений «плавает» в диапазоне от 0,025 до 5 %. Для многих замеров, которые мы делаем для несложных задач, погрешность даже в 5 % не так велика. Однако, все же лучше брать устройство с минимальными погрешностями.

Ресанта DT 830B

Приведем пример: у мультиметра Ресанта DT 830B погрешность измерения сопротивления составляет всего 0,8 %, тогда, как у более дорогого прибора IEK Professional MY61 целых 5 %. Конечно прибор от IEK имеет множество других полезных функций, которых нет у его более дешевого собрата, но, если для вас важна точность замеров именно сопротивления, тогда лучше взять DT 830B.

4 UNI-T 13-1013 UT60A

Мультиметр разработан для ремонта и обслуживания оборудования, однако прекрасно подойдет для дома и бытовых целей. Для лабораторной диагностики точности не хватит

Обратите внимание на самые лучшие по широте рабочие диапазоны: постоянное напряжение от 400мВ до 1000В (0,8%+1), переменное напряжение от 4В до 750В (1%+5), постоянный ток от 400мА до 10А (1%+2), переменный ток в пределах 400 мА – 10 А (1,5%+5), сопротивление – от 400 Ом до 40 Мом (1%+2)

Для записи и дальнейшей обработки данных предусмотрен выход RS232. Этот стандарт для асинхронного интерфейса называют еще последовательным портом персональных компьютеров. Скорость обмена зависит от удаления оборудования от ПК. Усиленный переключатель предотвращает случайное нажатие. Встроен генератор прямоугольного сигнала (меандра), то есть можно подключать к осциллографу. Из негатива доносятся отдельные мнения о громоздкости (177х85х40 мм) и тяжеловесности (вес в упаковке 620 г), зато качество сборки и точность – на высоте.

Измерение Силы тока в цепи электроприбора, подключенного к источнику питания

Чтобы измерить силу тока в цепи подключенного электроприбора, мультиметр нужно подключить в разрыв одного из проводов питания, как это показано на схеме.

Здесь:

• 1 – розетка сети переменного тока или контакты автономного источника электропитания;
• 2 – электроприбор;
• 3 – провода (кабель) питания электроприбора;
• 4 – место разрыва электроцепи и подключения щупов мультиметра;
• 5 – тестер, включенный в режим измерения переменного тока;
• 6 – измерительные провода из комплекта поставки мультиметра.

Чтобы подключить мультиметр в разрыв электроцепи, необходимо разрезать один из ее проводников и зачистить изоляцию на обрезанных концах.

Вставка штекеров измерительных проводов в гнезда мультиметра

Измерение силы тока осуществляют в такой последовательности:

1. Ручкой переключателя мультиметра устанавливают необходимый режим измерений, учитывая при этом вид тока (переменный или постоянный).
2. Той же ручкой устанавливают верхнюю границу измерения СТ. При этом рекомендуется изначально выбрать предел измерения, превышающий предполагаемую величину измеряемого параметра.
3. Вставить штекеры измерительных проводов в соответствующие гнезда мультиметра.
4. Подключить щупы тестера к зачищенным концам провода и убедиться в надежности контакта.
5. Включить электропитание прибора и зафиксировать показания мультиметра. При необходимости можно изменить верхнюю границу измерений и повторно зафиксировать полученный результат.
6. Отключить электропитание и отсоединить щупы тестера от концов проводника.
7. Соединить разрезанный провод и тщательно заизолировать это место.

Если нужно измерить силу тока не нарушая целостность электроцепи, оптимальным вариантом будет использование мультиметра, оснащенного встроенными токоизмерительными клещами.

Иногда потребность в измерении силы тока в цепи переменного тока может возникнуть в тот момент, когда под руками нет мультиметра с такой функцией. Однако радиолюбители нашли выход из ситуации, используя для измерения силы тока в цепях переменного тока тестеры, работающие только на постоянном токе. Достаточно дополнить электрическую цепь диодным мостом, включив мультиметр, измеряющий параметры цепей постоянного тока по следующей схеме:

Аналогичный результат можно получить, если включить в схему электроцепи специальный калиброванный шунт с заведомо известным сопротивлением. При этом шунт выбирается таким образом, чтобы его номинальное напряжение совпадало с номинальным напряжением измерительного прибора.

Затем параллельно контактам шунта подключить мультиметр с установленным режимом измерения напряжения (вольтметр) и измерить величину падения напряжения на шунтированном участке электросети. Как померить напряжение мультиметром, указано в инструкции по его эксплуатации.

В этом случае мультиметр выполняет функцию вольтметра, однако величина измеренного напряжения будет прямо пропорциональна силе тока. Заведомо зная сопротивление прецизионного шунта, по формуле I = U/R легко можно рассчитать и величину силы тока в цепи. Если взять калиброванный шунт, имеющий сопротивление 1 Ом, номинальное ее значение можно будет определить по шкале вольтметра (I = U/1 = U).

В домашних условиях такой низкоомный шунт (R = 1 Ом) проще всего изготовить самостоятельно, например, намотав небольшой отрезок тонкой нихромовой проволоки (сечение – 0,123 мм, удельное сопротивление – 7,94 Ом/м, диаметр – 0,4 мм) длиной 126 мм, на планку из стеклотекстолита.

Установив самодельный резистор в разрыв цепи и подключив к его контактам мультиметр, можно измерить напряжение на зашунтированном участке цепи. Его величина по номиналу будет соответствовать силе тока, протекающей через резистор: I = U/1 = U.

Внешнее строение и функции

В последнее время специалисты и радиолюбители в основном пользуются электронными моделями мультиметров. Это не значит, что стрелочные совсем не используются. Они незаменимы когда из-за сильных помех электронные просто не работают. Но в большинстве случаев дело имеем именно с цифровыми моделями.

Есть разные модификации этих измерительных приборов с разной точностью измерений, разным функционалом. Есть автоматические мультиметры, в которых переключатель имеет всего несколько положений — им выбирают характер измерения (напряжение, сопротивление, сила тока) а пределы измерения прибор выбирает сам. Есть модели, которые могут быть связаны с компьютером. Данные измерений они передают сразу на компьютер, где их можно сохранить.

Автоматические мультиметры на шкале имеют только виды измерений

Но большинство домашних мастеров пользуются недорогими моделями среднего класса точности (с разрядностью 3,5, которая обеспечивает точность показаний в 1%). Это распространенные мультиметры dt 830, 831, 832, 833. 834 и т.д. Последняя цифра показывает «свежесть» модификации. Более поздние модели имеют более широкий функционал, но для домашнего применения эти новые возможности некритичны. Работа со всеми этими моделями мало чем отличается, так что будем говорить в общем о приемах и порядке действий.

Строение электронного мультиметра

Перед тем как пользоваться мультиметром, изучим его строение. Электронные модели имеют небольшой жидкокристаллический экран, на котором отображаются результаты измерений. Ниже экрана имеется переключатель диапазонов. Он вращается вокруг своей оси. Той частью, на которой нанесена красная точка или стрелка, он указывает на текущий тип и диапазон измерений. Вокруг переключателя нанесены метки, по которым выставляется тип измерений и их диапазон.

Общее устройство мультиметра

Ниже на корпусе имеются гнезда для подключения щупов. В зависимости от модели гнезд бывает два или три, щупов всегда два. Один положительный (красного цвета), второй отрицательный — черного. Черный щуп всегда подключается к разъему, подписанному «COM» или COMMON или который имеет обозначение как «земля». Красный — в одно из свободных гнезд. Если разъемов всегда два, проблем не возникает, если гнезд три, надо в инструкции прочесть, при каких измерениях в какое гнездо вставлять «плюсовой» щуп. В большинстве случаев красный щуп подключают в среднее гнездо. Так проводится большая часть измерений. Верхний разъем необходим, если измерять собрались ток до 10 А (если больше, то тоже в среднее гнездо).

Куда подключать щупы мультиметра

Есть модели тестеров, в которых гнезда расположены не справа, а внизу (например, мультиметр Ресанта DT 181 или Hama 00081700 EM393 на фото). Разницы при подключении в этом случае нет: черный на гнездо с надписью «COM», а красный по ситуации — при измерении токов до от 200 мА до 10 А — в крайнее правое гнездо, во всех других ситуациях — в среднее.

Гнезда для подключения щупов на мультиметрах могут располагаться снизу

Есть модели с четырьмя разъемами. В этом случае два гнезда для измерения тока — одно для микротоков (менее 200 мА), второе для силы тока от 200 мА до 10 А. Уяснив что и для чего имеется в приборе, можно начинать разбираться как пользоваться мультиметром.

Положение переключателя

Режим измерений зависит от того, в каком положении находится переключатель. На одном из его концов есть точка, она обычно подкрашена белым или красным цветом. Вот этот конец и указывает на текущий режим работы. В некоторых моделях переключатель сделан в виде усеченного конуса или имеет один край заостренный. Этот острый край тоже является указателем. Чтобы работать было проще, можно на этот указывающий край нанести яркую краску. Это может быть лак для ногтей или какая-то стойкая к истиранию краска.

Положение переключателя диапазонов измерений на мультиметре

Поворотом этого переключателя вы изменяете режим работы прибора. Если он стоит вертикально вверх, прибор выключен. Кроме этого есть следующие положения:

• V с волнистой чертой или ACV (справа от положения «выключено»)- режим измерения переменного напряжения;
• A с прямой чертой — измерение постоянного тока;
• A с волнистой чертой — определение переменного тока (этот режим есть не на всех мультиметрах, на представленных выше фото его нет);
• V с прямой чертой или надпись DCV (слева от положения выключено) — для измерения постоянного напряжения;
• Ω — измерение сопротивлений.

Также есть положения для определения коэффициента усиления транзисторов и определения полярности диодов. Могут быть и другие, но их назначение надо искать в инструкции к конкретному прибору.

2 Elitech ММ 100

Лучшей ценой в сочетании с хорошим качеством может похвастаться цифровой тестер Elitech ММ 100. Он прекрасно подойдет автолюбителям для поиска неисправностей в автоэлектрике. С помощью прибора можно измерить напряжение и силу тока, сопротивление, проверить полупроводниковые диоды, прозвонить электрическую цепь. Результаты выводятся на небольшой дисплей, имеется звуковой зуммер. Яркий красный цвет корпуса выделяет устройство на фоне другого инструмента. Для работы мультиметра требуется 9-вольтовая батарейка типа «Крона», модель оснащена защитой от перегрузки.

В отзывах автолюбители пишут о таких достоинствах тестера, как доступная цена, простота в использовании, надежность. Его можно применять в качестве примитивного диагноста электрики для авто. Нужно только усилить провода щупов.

Описание процесса проверки

Не имеет значения, какой вольтаж вы решили измерить – блока питания ПК, переменное напряжение проводов в электрощитке или клеммной коробке. Процесс во всех случаях имеет сходство: если вы не знаете или не уверены, какое именно значение напряжения присутствует на токоведущих контактах, всегда выставляйте наивысший предел.

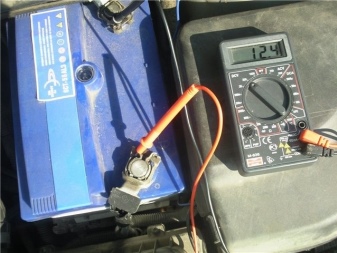

На батарейке или аккумуляторе

Понять, насколько годна батарейка, можно, лишь измерив её напряжение. Переключите мультиметр в режим «2000 милливольт» – или на «20 вольт», если батарейка, скажем, рассчитана не на 1,5 В, а на 9. Диапазон измерений должен содержать маркер «DCV» (постоянный вольтаж). Подключив красный на «+», а чёрный – к выводу «-», вы получите значение, например, 1,459 В, или 8,75, в зависимости от той батарейки, которую вы используете для тех или иных целей.

Аккумуляторы разных электрохимических систем имеют разное же напряжение. Так, никель-металлгидридные (размером с обычную батарейку) – характеризуются напряжением в 1,2 В, но оно может доходить до 1,5 в режиме полного заряда. Сборки никелевых аккумуляторов, применяемые в шуруповёртах, имеют напряжение 12, 14,4, 18 и 24 В (соответственно по 10, 12, 15 и 20 аккумуляторов, соединённых последовательно).

Свинцово-кислотные «банки» из автомобильного аккумулятора дают по 2,1 В, готовые сборки (6 элементов), устанавливаемые в охранно-пожарные приборы сигнализации – 12,6 В (может достигать 13,65 в режиме полного заряда).

В розетке или на обмотках трансформатора

Источник переменного напряжения – как розетка (без каких-либо вторичных источников напряжения), так и выводы вторичных обмоток и отводов трансформаторов, выводы и клеммы преобразователей частоты, работающих от постоянного тока. В качестве последнего – преобразователь частоты, стоящий после сетевого выпрямителя. Это один из основных функциональных узлов «зарядки» для смартфона, планшета или ноутбука – элемент импульсного источника питания.

Переведите тестер в режим измерения переменного тока с напряжением 750 В. Диапазон измерений помечается маркером «ACV». Вставьте щупы в розетку (или удлинитель). Номинал – 220 В, но допуск – 10% (198-242 В).

Если перед вами понижающий трансформатор, на котором указано напряжение вторичной обмотки в 22 В, то при сетевом напряжении во всё те же 234 В он может выдать, например, 23,4 В. А вот с преобразователя частоты снять точные показания не удастся. Дело в том, что в тестере применены обычные выпрямительные диоды, рассчитанные на частоты всего в десятки герц.

Если вы измерите быстропеременное напряжение, скажем, на 30 кГц, с которыми работает большинство импульсных источников питания, то показания будут меняться хаотично. Каждую секунду тестер покажет, например, 17 В, 74 В, 195 В, 310 В (большие значения – это напряжение полуволны), в итоге не превышая несколько сот вольт.

Какой лучше купить цифровой мультиметр

Особенности конструкции

Преимущества и недостатки устройства

ГОСТ

Методы испытаний цифровых мультиметров, а также общие технические требования в полной мере описаны в ГОСТ 14014-91.

Каждый прибор в обязательном порядке должен иметь паспорт, который удостоверяет гарантированные изготовителем его технические характеристики и параметры.

Кроме того, зарегистрированные в Госреестре средства измерений (СИ) точно соответствуют всем стандартам, предъявляемым к ним на территории Российской Федерации, и официально допущены к применению.

Для подтверждения регистрации в реестре такие мультиметры получают соответствующий сертификат.

Метрическая система и погрешность

Цифровые мультиметры выводят результаты измерений на экран в метрической системе.

При этом для приборов существует такое понятие, как разрядность, указывающая, сколько полноценных и ограниченных разрядов может отображаться на экране.

Этот показатель тесно связан с погрешностью измерителя, а для большинства простейших моделей составляет 2,5 (погрешность около 10%).

Для разрядности 3,5 погрешность обычно – 1,0%, для 4,5 – 0,1%.

Последнее значение разрядности указывает, что дисплей отображает 4 полных разряда (цифры 0 — 9) и 1 в ограниченном диапазоне (0 — 1), а это показания в пределах 0,0000 – 1,9999.

Существуют модели с разрядностью выше 5.

Кроме простой записи, где до запятой указывается количество полных разрядов, а после – ограниченный диапазон в пределах 0 – 1, существует и другая, вида x^y/z, например, 4^5/6. Тут 4 (х) указывает на количество полных разрядов, 5 (y) – максимальное значение неполного разряда, 6 (z) количество значений, которое может принимать неполный разряд (0, 1, 2, 3, 4, 5 – это 6 цифр).

Встречаются прецизионные мультиметры, дисплей которых имеет 8,5 разрядов, однако их погрешность сильно зависима как от самого измеряемого параметра, так и от конкретного поддиапазона. В среднем же погрешность для 5 и более разрядов составляет 0,01% и ниже.

Поверка и калибровка

Мультиметры, занесенные в Госреестр, проходят обязательную первичную и периодическую поверку с интервалом в 1 год, которая включает в себя метрологический контроль каждого измерительного канала.

Первичная калибровка мультиметров выполняется еще на заводе, при этом в паспорте производитель указывает максимально допустимый диапазон отклонений.

Тем не менее, два одинаковых прибора могут быть откалиброваны с разной точностью.

Для мультиметров существует методика калибровки, которая требует установки исходного параметра образцового напряжения – VREF.

Максимально точные результаты замеров получаются при условии, что образцовое напряжение равно идеальному.

За источник образцового напряжения в домашних условиях можно взять микросхему REF5050 на 5 В, погрешность которой составляет всего 0,05%.

То есть калибровка показаний каждой величины осуществляется подключением прибора к источнику этой же величины с ее известными параметрами и небольшой погрешностью источника.

Цифровой мультиметр CEM DT-105

Назначение мультиметров

Особенности конструкции

Конструкционные особенности мультиметров практически идентичны, так как везде дисплеи, кнопки управления и измерительные шкалы с обозначениями располагаются в одних и тех же местах. Центр прибора, как правило, содержит дисковой переключатель с ручкой, указывающей, какой режим выбран. Обозначения или надписи нанесены вокруг дискового переключателя и объединены в рамки по группам и режимам.

Любой цифровой мультиметр оснащен жидкокристаллическим дисплеем, отображающим результаты измерений. Около него могут быть расположены дополнительные кнопки включения подсветки, которые также часто выводятся по бокам прибора.

Прибор со щупами

В самом низу панели или на задней стороне аппарата расположены гнезда для вставки щупов. Одно из них маркировано названием COM, означающим отрицательный контакт для черного щупа, а два остальных — пригодны для вставки красного щупа. Отличаются они тем, что одно пригодно для измерения простых параметров, а другое используется при большой силе тока.

Важно! Внутренняя же конструкция ничем не отличается от обычных вольтметров и амперметров и содержит все те же механизмы для аналоговых приборов и преобразователи для цифровых. Позвонка кабеля розетки

Позвонка кабеля розетки

Заключение — что выбрать

Профессиональному электрику сложно посоветовать какой функционал ему нужен от мультиметра для работы, а тем более нет смысла рекомендовать какую либо определенную модель устройства — каждый подберет прибор, а то и несколько, под свои нужды. Ну а для домашнего использования, как это ни странно, но лучше взять прибор близкий к «навороченному», но в разумных пределах в плане стоимости. Подробнее на видео:

Дело в том, что в таком случае сложно предугадать какие из функций могут со временем пригодиться. Как минимум точно понадобятся прозвонка и вольтметр, а если возникнет необходимость проверить мощность какого-либо устройства, то и амперметр. Далее, в порядке убывания можно расположить проверку температуры, конденсаторов, транзисторов, напряженности поля и частоты электрического тока. Кроме термометра, это все специфические функции, которые интересны только любителям радиоэлектроники, а для обычного обывателя просто увеличат стоимость устройства.
