Как использовать мультиметр

ВОЗМОЖНЫЕ ВАРИАНТЫ РЕШЕНИЯ

Как обозначается блок с функциональными кнопками?

Над поворотным переключателем режимов в большинстве современных мультиметров (кроме самых примитивных) расположен блок функциональных кнопок. С их помощью осуществляется уточнение параметров измерения, а также выбор специальных режимов.

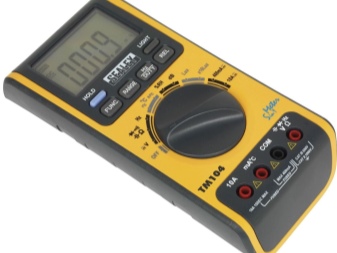

Блок функциональных клавиш:

Кратко перечислим наиболее используемые функции, которые управляются данными кнопками.

С помощью «SELECT» можно выбрать нужный подвид измерений, если поворотный переключатель установлен в позицию, имеющую несколько дополнительных значений. Последовательные нажатия кнопки поочередно переключают подрежимы.

В случае измерения частоты сигнала с помощью «Select» можно переключаться между отображением частоты и скважности. В режиме измерения температуры «Select» позволяет переключить индикацию с градусов Цельсия на Фаренгейты и обратно

В режиме измерения температуры «Select» позволяет переключить индикацию с градусов Цельсия на Фаренгейты и обратно.

«HOLD» «замораживает» результат измерений. Это позволяет сохранить показатели, например, для дальнейшего сравнения с другим прибором. В большинстве мультиметров на эту же кнопку вынесено управление подсветкой: длительное нажатие кнопки позволяет включать и выключать ее.

«RANGE» последовательно переключает поддиапазоны измерений. Такая кнопка есть на большинстве мультиметров с автовыбором диапазона. Эта возможность незаменима для измерения процессов, которые могут быстро изменять значения в небольших пределах. Кроме того, принудительный выбор диапазона приводит к тому, что измерение производится гораздо быстрее.

«REL» позволяет «установить ноль отсчета». Бывает очень полезно при измерении малых значений сопротивления или, например, проверке аккумуляторной батареи.

Для измерения сопротивления короткого проводника вручную установите диапазон измерения «Омы» и крепко сожмите измерительные щупы. Индикатор мультиметра при этом покажет не «0», а некоторую небольшую величину. Это сопротивление измерительных цепей самого прибора, включая щупы. Нажмите «Rel», и значение скорректируется, превратившись в четкий «0». Теперь можно измерять сопротивление, например, провода или токового шунта.

Например, мы хотим измерить, как сильно меняется напряжение бортовой сети автомобиля на разных режимах работы двигателя. Подключите прибор к сети, нажмите «Max/min» и «погоняйте» мотор. Теперь прибор показывает наибольшее из значений, которые наблюдались в сети. Нажмите «Max/min» еще раз, и на индикаторе отобразится наименьшее показание.

«PEACK» похоже на «max/min», но при этом фиксируется лишь пиковое значение параметра. Это имеет смысл, например, при измерении напряжения переменного тока.

Российские ковры

В советские времена ковры использовались безвкусно: были однотипными и покрывали как пол, так и стену. Сегодня существует огромный выбор ковров на пол в гостиную, нужно лишь выбрать такой, который будет выглядеть максимально стильно именно в вашей гостиной.

Всегда дешевле европейских аналогов, причем значительно. При этом российские современные ковры к гостиную делают весьма качественно. Перевозка, таможенные пошлины и курсовая разница приводят к тому, что одинаковые по качеству российские и европейские ковры разнятся в цене до 60%.

Конструкция мультиметра и маркировка прибора

Внешне это прямоугольный пластиковый короб, где вверху с лицевой стороны находится дисплей. Под ним расположены органы управления и информация о режимах тестирования. Головным устройством для установки режима является круговой переключатель.

Вокруг находятся обозначения параметров, активируемых при повороте ручки. Отдельно вынесено гнездо для подключения транзисторов с целью тестирования. Также есть разъемы для щупов с изолированными рукоятками, которые также идут в комплекте вместе с проводами.

Есть тестеры, которые имеют англоязычные отметки. Например, когда нужно переключить напряжение с постоянного на переменное, необходимо переключить режим с V- на V~. Замеры силы тока также требует предустановки его типа: A- (постоянный) и A~ (переменный) ток. Отдельно вынесен переключатель для тестирования сопротивления. Положение переключателя – Ω.

Также используются специальные аббревиатуры:

• ACV (alternating current voltage) – переменное напряжение, оно же напряжение переменного тока;
• DCV (direct current voltage) – постоянное напряжение (напряжение постоянного тока);
• DCA (direct current amperage) – постоянный ток (измерение силы);
• Ω – сопротивление электрической сети или устройства;
• 10А – для измерения постоянного тока в пределах 10 А. Подключается плюсовый (красный) щуп;
• VΩmA или VΩ, V/Ω – для оценки сопротивления, напряжения, силы тока до 200 мА, прозвонки диодов и проводов. Подключается плюсовый щуп;
• COMMOM (COM) – общий, в него подключается минусовый (синий или черный) щуп.

20 А max – это режим, применяемый для цепей с силой тока более 10 Ампер. Этот разъем встречается не на всех моделях, а только на специализированных, которыми пользуются на производствах. А чтобы не запутаться, в литературе и информационных публикациях «для чайников» и профессионалов, установлена специальная классификация. Описывая, как правильно измерить тестером тот или иной параметр, авторы предполагают, что красный провод с наконечником подключается к «плюсу», тогда как синий или черный – соответственно «минус».

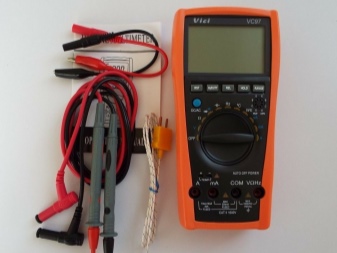

В качестве дополнительного оборудования в комплект поставки могут идти различные выносные датчики, например, для замера температуры. Также прикладываются различные шнуры для подключения к сетям с разными рабочими параметрами. Есть модификации с ударопрочным корпусом. Также несложно найти прибор с защитой от воды, влаги, пыли. Они стоят немного дороже, но приспособлены для работы вне дома.

Если же планируется использование исключительно в мастерской, где всегда чисто и сухо, переплата нецелесообразна. В любом случае при выборе учитывают и эти качества.

Рекомендуем

Схема подключения 4-х канального усилителя

Ну и самая жесть : горяченькое так сказать по схеме ниже подключайте если желаете использовать усилитель на две «головы» сабвуфера в одном корпусе или же два абсолютно разных сабвуфера но не ниже 4Ом обязательно при мостовом включении!!!

Подключали во дворе под окнами дома Самое сложное это снять аккуратно рамку магнитолы! При большем расходе VTA не будет нормально функционировать.

Уже много раз говорилось про этот момент используйте провода хорошего сечения здесь действует правило чем больше тем лучше!

Подключили тюльпаны от линейных выходов усилка и все проверили, Работает! Вы можете заказать эту запчасть на нашем сайте, а также уточнить наличие запчастей по тел.

Лучше не поленитесь и распаяйте или отдайте на распайку. Посмотрите по счетчику газа расход, скажем, за две минуты и приведите его к часовому расходу. Далее что бы подключить сам Преобразователь, здесь на Драйв2 я нашла распиновку проводов магнитолы от Solaris, она оказалась почти одинаковой только в зеркальном расположении проводов. Уточнить стоимость и сроки доставки Вы можете по тел.

ACV HL Ну вот допустим усилитель у Вас уже есть и на одной из боковых сторон усилителя Вы видите следующее: 1.

Воздухоотводчик в системе ГВС обычно устанавливают перед насосом рециркуляции ГВС, работа его должна осуществлятся в автоматическом режиме. Причина скорее всего в загрязненности фоторезистра или форсунки горелки, если положение хуже, то завихрителя горелки или топки котла в целом. Где накосячили поменяйте местами ну лучше сразу нормально сделать чем потом разбираться почему все работает не так как надо В качестве наглядного примера в этой статье буду использовать 4-х канальный усилитель MAGNAT BULL POWER и BOSHMAN Подключаем линейные выхода на рисунке подробностей маловато, потому как сложновастенько именно все обозначить и там и там Вам нужно смотреть непосредственно надписи на кабеле или головном устройстве магнитолы и один в один подключить к усилителю в точности одноименные сигналы к своим разъемам.

Очистите внешние поверхности котла и дымохода. Все почти так же только провода на другой стороне фишки. Проверьте, не течет ли горячая вода неконтролируемо. Это означает что провод с белой полосой это будет ПЛЮС. Поймете на какой мощности он работает.
6 ошибок при подключении автомагнитолы. Как подключить магнитолу в автомобиле и 3 способа дома.

Символы сектора с поворотным переключателем

Базовые режимы работы и диапазоны измеряемых величин на подавляющем большинстве приборов выбираются с помощью поворотного переключателя. Это позволяет быстро и интуитивно выбирать нужный параметр.

Типичный поворотный переключатель режимов:

Большинство обозначений на этом переключателе совпадает с соответствующими значками на индикаторе:

(или ACV) – измерение переменного напряжения;

V– (или DCV) – измерение постоянного напряжения;
A

(или ACA) – измерение переменного тока;

A– (или DCA) – измерение постоянного тока;
? – измерение сопротивления.

На многих приборах могут присутствовать положения переключателей, соответствующие возможностям конкретного прибора:

С — измерение емкости конденсаторов;
L — измерение индуктивности;
C° — измерение температуры;
Hz — измерение частоты;
% — скважность сигнала;
hFE — измерение параметров транзисторов.

Поворотный переключатель с дополнительными режимами:

Очень многие приборы оснащены режимом «hFE». Он предназначен для измерения параметров биполярных транзисторов. Сама по себе аббревиатура «hFE» в радиотехнике означает «коэффициент передачи тока базы» и чаще сокращается до «коэффициент усиления».

Измерение этого параметра позволяет оценить исправность биполярного транзистора, а также при необходимости подобрать комплект деталей с одинаковыми значениями параметра. Подключается транзистор в соответствующие гнезда восьмиконтактного разъема сбоку от поворотного переключателя.

Переключатель автомобильного мультиметра:

В этом режиме мультиметр позволяет выяснить так называемый угол замкнутого состояния контактов прерывателя. Несмотря на то что прерыватели («трамблеры») в современных автомобилях не используются, этот режим позволяет в некоторых случаях оценить также исправность бесконтактной системы зажигания.

Автомобильные мультиметры позволяют также определять частоту вращения вала двигателя. Они обязательно имеют переключатель, который позволяет установить число цилиндров мотора, исправность которого проверяется.

Цены на популярные модели мультитестеров

Здесь речь пойдет о том случае, когда стоимость действительно соответствует качеству. Простейшие приборы сейчас из Китая привозят за 300-500 рублей. Работают они недолго. Корпус капризный. О подсветке дисплея производитель даже не думал. Конденсаторы, резисторы мерить не получится, сеть 220 Вольт тоже. Ценовая категория до 2500 рублей – минимум, что необходимо для любителя. Профессионалу придется потратить от 5 до 25 тыс. рублей. И здесь все решает потребность. Когда требуется широкий спектр функциональных возможностей, за это придется платить. Однако в быто точность 5% вполне приемлема. Поэтому тратить больше 2,5 тысяч смысла не имеет.

Полезно2Бесполезно

Что это такое

Как показано на Рис.2, тиристор составлен из двух транзисторов разной проводимости: npn и pnp, включенных «навстречу» друг-другу. Если приоткрыть один из транзисторов (npn), приложив между его эмиттером и базой напряжение порядка 0,6 … 0,8 В (напряжение открывания кремниевого p-n перехода), то в коллекторе потечет ток.

Схема тиристора

Появившееся напряжение между базой и эмиттером второго транзистора начнет открывать его и, одновременно, через коллектор второго транзистора, — первый транзистор. Все это будет лавинообразно нарастать с очень большой скоростью, и теперь уже независимо от начального напряжения. Достаточно только «подтолкнуть» процесс открывания небольшим начальным импульсом.

Для закрывания тиристора необходимо понизить ток в его цепи до минимальной величины, называемой током удержания, и чуть ниже. Поскольку переменный ток так себя и ведет в каждом полупериоде, то каждая половинка симистора будет закрываться, когда меняется полярность в цепи тока.

Схема и устройство симистора

Схема симистора показана на рисунке Рис. 3 слева, а его физическое устройство, — справа. Напоминаем, что это два встречно-параллельно включенных тиристора. Выводы Т1 и Т2 уже нельзя назвать анодом и катодом, в цепи переменного тока они становятся равноправными. Однако, в цепи постоянного тока триак ведет себя как обычный тиристор и даже содержит «запасной», хотя для его использования придется поменять полярность управляющего напряжения.

Дополнительная информация! Кстати говоря, как тиристор, так и симистор, могут быть составлены из обычных транзисторов разной структуры, имея ту же работоспособность. Главное, чтобы они были рассчитаны на требуемый ток и допустимое напряжение. Но на практике это не используется, с очень давних времен (1960-е) тиристоры стали выпускать в виде готовых приборов в одном корпусе.

Современный тиристор или симистор средней мощности выглядит, как показано на Рис. 4.

Триак BTA136

Измерение электрических параметров

При измерении значений интересующих параметров необходимо знать:

• напряжение измеряется при параллельном подключении щупов тестера к источнику (электророзетке, клеммам аккумулятора);
• ток измеряется в разрыве электрической цепи;
• сопротивление, емкость, индуктивность – при подключении щупов к выводам объекта, параметры которого необходимо замерить.

При этом точность проведения замеров для бытовых тестеров обычно составляет 1,0%…3,0%, что вызвано схемотехническими решениями и используемыми электронными деталями. Рассмотрим процедуру различных измерений.

Постоянное и переменное напряжение

Постоянное и переменное напряжение измеряется следующим образом.

Подключаем штекера к гнездам на лицевой панели:

• черный провод к минусовому (массовому) гнезду, обозначенному значком , «COM» или «_┴»;
• красный к гнезду «DCV» при измерении постоянного напряжения или к «АCV» – для переменного напряжения;
• вращением рукоятки переключателя выбираем нужный диапазон;
• подключаем щупы к контактам (клеммам, гнездам) измеряемого источника;
• считываем величину напряжения с дисплея.

На точность измерения переменного напряжения влияет сопротивление диодов, которые преобразуют его в постоянное. Однако обычно точность замера вполне достаточна для бытовых нужд.

Типы тестер-отверток

При определении величины тока

При определении величины тока штекера к прибору присоединяются аналогично, а щупы подключаются в разрыв цепи, например, между лампочкой и аккумулятором, или электроплитой и сетевой розеткой

При этом достаточно важно определить диапазон измерений, ибо повышенный уровень тока, протекающего через прибор, может привести к его поломке

Поэтому в некоторых моделях для замера больших значений переменного и постоянного тока имеются отдельные гнезда или значения на шкале переключателя, обозначаемые как «DC10А» или «АC20А».

Измерение сопротивления

Измерение сопротивления резистора, нити накаливания лампы или электроплиты должно проводиться на обесточенном объекте. Для измерения значения выполняем следующие действия:

• переключатель прибора переводим в диапазон, обозначенный «Ω»;
• подключаем щупы к концам резистора или контактам электролампочки;
• считываем с дисплея величину замера.

Для повышения достоверности результата измерение конкретного образца следует провести при различных положениях переключателя диапазона. Аналогично можно определить обрыв провода. Если прибор показывает нулевое значение, значит провод исправен. Если показания скачут или не определены возможен обрыв провода.

Прозвонка диодов

Прозвонку диодов также проводят в режиме измерения сопротивления. К выводам диода поочередно подключают красный и черный щупы. В одном случае сопротивление будет достаточно большим, во втором находится на уровне сотен ом – нескольких килоом.

Какой марки наливной пол лучше?

При выборе ровнителей для заливки основания в жилом помещении необходимо ознакомиться с существующими видами, их преимуществами и недостатками. Рассмотрим этот вопрос более подробно.

Цементные составы наливного пола

Такой вариант самовыравнивающейся смеси считается самым популярным. Для придания пластичности в состав сырьевых компонентов вводятся специальные добавки. Основными преимуществами цементных составов считаются:

• укладка раствора на любом виде основания;
• возможность использования в помещениях с повышенной влажностью, в кухне или ванной комнате;
• идеальное основание под линолеум, ламинат или керамическую плитку;
• хорошие показатели прочности;
• минимальная усадка смеси благодаря введению в состав специальных добавок.

Несмотря на огромное количество преимуществ у цементного состава есть несколько существенных недостатков. Прежде всего, это повышенный расход раствора, продолжительный период высыхания покрытия, а также возможность появления трещин во время твердения.

Обратите внимание! Цементные самовыравнивающиеся растворы применяются для устройства финишного покрытия под ламинат, керамическую плитку или линолеум.

Гипсовый состав

Такие смеси применяются для работ на деревянных основаниях в сухих помещениях. Такой раствор быстро твердеет, обладает хорошей теплопроводностью, что позволяет использовать стяжку для устройства системы «тёплый пол». Другими плюсами гипсовых составов считаются:

• Мгновенное высыхание слоя, по покрытию можно ходить уже через 3 часа после укладки. Напольное покрытие укладывают через 12 часов.
• Состав абсолютно безопасен для здоровья человека и домашних животных.
• Материал не даёт усадки.
• Гипс впитывает лишнюю влагу из воздуха, что позволяет создать оптимальный микроклимат внутри помещения.

Главным минусом такого покрытия считается невозможность использования в кухне или ванной комнате.

Полимерные составы

Такие растворы изготавливаются на полиуретановом или эпоксидном вяжущем, различаются по количеству компонентов. Для устройства наливного пола в жилом помещении рекомендовано выбирать двухкомпонентные смеси, которые состоят из отвердителя и пластифицирующих добавок. Рабочий раствор получают путём смешивания сырьевых материалов в необходимых пропорциях.

Главными преимуществами полимерных полов считаются:

• высокие показатели износостойкости, что достигается за счёт монолитной структуры слоя;
• возможность использования ровнителя в любых помещениях;
• покрытие хорошо выдерживает резкие перепады температур;
• привлекательный внешний вид поверхности за счёт использования красителя выбранного цвета.

У самовыравнивающихся полимерных составов есть несколько минусов:

• высокая стоимость;
• необходимость в соблюдении точных пропорций сырьевых компонентов во время приготовления рабочего раствора;
• беспрерывный процесс заливки покрытия.

Важно! Некоторые пользователи считают, что наливной пол можно изготовить своими руками из необходимых для этого сырьевых компонентов. На самом деле это не так, для получения качественной строительной смеси необходимо специальное оборудование.

По данным портала ЗАЧЕСТНЫЙБИЗНЕСОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ЛИВНЕСТОК»По данным портала ЗАЧЕСТНЫЙБИЗНЕС2130033561

Расшифровка обозначений на мультиметре, что означают кнопки и значки?

Всем привет! Сегодня мы снова поговорим о таком приборе, как мультиметр. Этот прибор, который еще называют тестером предназначен для измерения основных характеристик электрической цепи, электроприборов, в автомобилях – в общем везде, где есть электричество. Мы уже немножко разбирали в этой статье про мультиметры, сегодня более подробно коснемся того, что и как им можно мерить. Когда-то мультиметр был уделом лишь электриков. Однако сейчас им пользуются многие.

Существует много различных моделей мультиметров. Есть класс приборов для измерений только определенных характеристик, есть универсальные тестеры для проверки деталей и их харакеристик. Мультиметры условно сводятся к двум типам:

1. аналоговые мультиметры – данные отображаются стрелкой. Это мультиметры, которые до сих пор используют люди старой закалки, они часто не могут или не хотят работать с современными приборами;
2. цифровые мультиметры – данные отображаются цифрами. Этот вид тестеров пришел на смену стрелочным, я например, предпочитаю пользоваться таким прибором.

Поскольку цифровые приборы являются сейчас самыми распространенными, то описание этого прибора мы и рассмотрим на его примере. Ниже приведены основные обозначения, которые встречаются, практически на любой модели мультиметра.

Если осмотреть переднюю панель мультиметра, то на ней можно выделить восемь блоков с различными обозначениями:

Прозвон полевого транзистора

При помощи цифрового мультиметра можно снимать показания с других устройств. Рассмотрим, как проверить мультиметром полевой транзистор.

Когда у вас возникла необходимость протестировать такое устройство, проделайте следующее:

• Установите черный щуп на вывод стока транзистора, а красный – истока.
• Мультиметр показывает прямое уменьшение напряжения на внутреннем диоде (450мВ), а в другую сторону бесконечное сопротивление.
• Теперь красный щуп перемещаем к затвору, затем на прежнее место. При этом показания должны измениться (станет 280 мВ), что покажет, что транзистор открылся прикосновением.
• Проделайте то же самое с черным щупом, при этом должно произойти закрытие, а напряжение при этом упадет.

Проверка транзистора

Если не возникло никаких проблем при такой проверке, то ваш транзистор исправен. Этот способ также отвечает на вопрос, как прозвонить транзистор мультиметром.

Достоинства и недостатки

Внешний вид

Отличительной чертой цифрового тестера является его дисплей: в последних моделях в основном используется жидкокристаллический. Такой экран очень удобен тем, что на него выводится только одно текущее показание, нет загроможденной шкалы, как в аналоговых приборах.

Ниже дисплея расположен многопозиционный переключатель. Именно от положения переключателя зависит режим, в котором работает тестер. Рассмотрим, какие положения есть на мультиметре а, следовательно, какие измерения можно производить данным прибором:

• Центральное положение – OFF (устройство выключено);
• Слева расположено «отделение» для измерения постоянного напряжения. Оно обозначается dcv и обычно имеет пять делений с цифровыми обозначениями;
• Справа от положения «выключено» расположено два деления для измерения переменного напряжения. Обозначается acv или волнистой линией;
• Дальше идет сектор dca для измерения постоянного тока. Также имеет пять делений на различную силу тока;
• Следующим идет положение для прозвонки транзисторов, имеющее обозначение hFE;
• Ниже сектора dcv расположено отделение для измерения сопротивления, которое обозначается значком Ω.

Выравнивание пола

Основные операции с мультиметром

Замер напряжения

Как использовать цифровой мультиметр для замеров напряжения? Для этого ставите переключатель на мультиметре в соответствующее положение. Если это напряжение в розетке дома (переменное напряжение), то перещелкиваете переключатель в положение ACV. Щупы вставляете в разъемы COM и VΩmA.

Первым делом проверяйте правильность подключения разъемов. Если один из них ошибочно будет установлен в контакт 10ADC – при замере напряжения возникнет короткое замыкание.

Начинайте измерение с максимального значения на приборе — 750V. Полярность щупов при этом абсолютно не играет никакой роли. Не нужно щупом черного цвета обязательно касаться ноля, а красным – фазы. Если на экране высветится значение гораздо меньше, а перед ним будет стоять цифра «0», это означает, что для более точного замера можно переключиться в другой режим, с меньшей шкалой уровня напряжения, которую позволяет измерять ваш мультиметр.

Популярное

Как использовать мультиметр

Мультиметр отлично подходит для диагностики неисправности электрооборудования, однако важно знать основные правила эксплуатации. Тестеры отличаются по функциональности, внешнему виду, но можно дать общие рекомендации

Простые варианты для домашнего использования имеют стандартные функции и годятся для измерения напряжения, сопротивления, силы тока.

Все данные отображаются на экране, а измерения производятся щупом. Чтобы выбрать режим, нужно крутить поворотный механизм пока отметка не совпадет с надписью. На экране отображается вся необходимая информация, есть текст и значки. Распространенными считаются варианты на четыре заряда.

Тестеры на четыре заряда

Интересно! Значки показывают уровень заряда аккумулятора и выбранный режим.

Необходимо учитывать единицы измерения и тип цепи. Также предусмотрена кнопка включения-выключения прибора. При выборе определенного режима учитывается рабочий диапазон мультиметра

Обратив внимание на значения, можно заметить, что есть разделение для цепей постоянного и переменного тока. Установлены выделенные кнопки для замера сопротивления, проверки транзисторов и прозвона элементов

Прозвон элементов

При замере необходимо начинать с меньших единиц и продвигаться далее. На панели нет обозначения больших значений, поэтому используются сокращения. К примеру, проверяя сопротивление, рядом с отметками можно увидеть надписи — «микро», «мили», «кило», «мега». Таким образом удается избежать длинных значений. В случае с напряжением имеет смысл двигаться от большего к меньшему.

У стандартной модели есть разъём для подключения щупа. Чёрный провод является общим, а красный используется с целью замера силы тока, сопротивления, напряжения. Разъем постоянного тока обозначается как ADC, но китайцы используют сокращение — AC. Общий выход находится под надписью COM или встречается текст «common».

COM на мультиметровом устройстве

Виды

Изначально требуется замерять напряжение, после силу тока, а тогда, отталкиваясь от показателей, мощность. С учетом предназначения различаются следующие разновидности ваттметров:

• Измеритель мощности. Применяют, чтобы вычислить количество ватт в оптическом либо радиодиапазоне.
• Киловаттметр. Используют в процессе проведения замеров больших параметров (примерно 100Кв).
• Милливаттметр. Чтобы измерять малые показатели (менее единицы).
• Варметр. Он показывает реактивную мощность электроцепи.
• Ваттварметр. Дает возможность узнать сведения об активной и реактивной мощности в электроцепи переменного тока.

По типу измерения, преобразования показателей и получению информации рассматриваемые приспособления делятся на цифровые и бытовые.

Цифровой

Основой функционирования цифрового ваттметра становятся общие измерения. В этих целях на входе устанавливают: последовательно нагрузке — индикатор тока, параллельно — индикатор напряжения. Они выполняются на основе термисторов, спецтрансформаторов, термопар и прочих.

Мгновенные показатели замеряемых величин при помощи цифрового преобразователя будут переданы на интегрированный процессор. Тут будут произведены требуемые замеры и выданы в качестве итоговых данных на монитор и подсоединенные наружные приспособления.

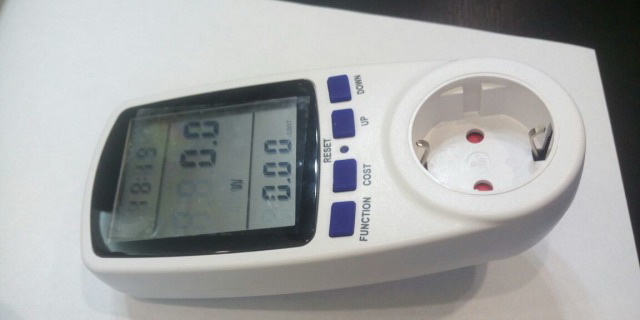

Цифровой прибор

Бытовой

Самыми популярными и точными бытовыми ваттметрами считаются устройства электродинамической системы.

Принцип функционирования предполагает взаимосвязь 2 катушек. Одна неподвижна и обладает толстой обмоткой с малым количеством витков. Другая будет подвижной, намотка изготовлена из тонкого провода. Обладает большим количеством витков, потому сопротивление будет высоким.

Подключается параллельно нагрузке и оснащается вспомогательным сопротивлением (чтобы исключить короткое замыкание).

Во время подсоединения устройства к электросети, в них формируются электромагнитные поля. В процессе взаимодействия создается вращение, отклоняющее подвижную катушку с подключенной стрелкой на конкретный угол.

Бытовое устройство

Как измерить сопротивление с помощью мультиметра

Теперь давайте разберем, наверное, самую востребованную функцию во всех мультиметрах. Для того, чтобы произвести измерение сопротивления с помощью мультиметра нам нужно выбрать предел измерения сопротивления и вставить щупы в соответствующие гнезда.

Подготавливаем мультиметр для измерения сопротивления

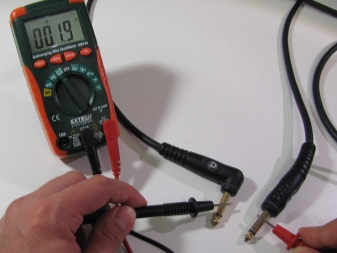

После этого прислоняем щупы к сопротивлению и смотрим, какие значения отображаются на циферблате.

Если прибор показал «1», то увеличьте предел измерения. Если на самом высоком пределе измерения все так же «1», то, скорее всего сопротивление в обрыве.

Проверка мультиметром сопротивления

Прибор показал «0», то сопротивление пробито. Прибор показывает сопротивление не то, что написано на самом сопротивлении. Это нормально, у самих резисторов есть допустимый разброс по параметрам.

Что ты такое – Мультиметр

Итак, прежде чем хватать прибор и пытаться что-либо им измерить, нужно знать какими функциями он наделен. И что же за иероглифы на лицевой панели начертаны.

В качестве подопытного образца будет выступать мультиметр Мастер MY – 62 (моя рабочая лошадка, которая выполняет практически все возможные функции).

Мультиметр Мастер MY 62

Если внимательно посмотрите на выше представленное изображение, то сможете увидеть следующие обозначения:

Auto Power OFF (ON/OFF) – красная кнопка. В принципе тут все предельно понятно. Эта кнопка отвечает за включение и отключение мультиметра, а надпись «Auto» говорит о том, что в случае того, если вы забыли выключить мультиметр, он автоматически отключится (в моем случае через 40 минут).

В Аппаратах попроще забывать отключать мультиметр крайне не рекомендуется, так как никакого отключения не произойдет и мультиметр будет разряжаться.

• V ~ (или ACV) — означает что в этом секторе происходит измерение переменного напряжения, а цифрами указывается предел производимых измерений.
• V ― (или DCV) в данном секторе производится измерение постоянного напряжения (в случае если есть такой знак «—», то еще и импульсного напряжения). Цифрами так же указаны пределы измерения (если после цифр идут буквы, например 200m, то приставка «m» означает, что предел равен 200 милливольтам или же 0,2 Вольта).

Мультиметр и его индикаторы

• Ω —  с помощью данного сектора мультиметра происходит измерение сопротивления. Приставки «К» — кОм, означает что, например, сопротивление 2К равно 2 000 Ом, а 2М — это 2 000 000 Ом.
• hFe — с помощью данной функции можно проверять на целостность транзисторы.
• A ~ — в данном разделе происходит измерение переменного тока. Максимальный предел для всех мультиметров составляет 10 Ампер (тут есть свои тонкости, которые мы рассмотрим далее).
• A (либо же DCA) — как вы наверное уже догадались и сами тут измеряют постоянный ток. При наличии значка «—» — импульсный.
• F — в данном секторе мультиметра происходит измерение емкости конденсаторов. В моем конкретном случае предельная емкость измеряемого конденсатора равна 20 микрофарадам (есть мультиметры с большими параметрами).
• ˚С —  измерение температуры.

Для лучшего восприятия внимательно рассмотрите изображение мультиметра с поясняющими надписями:

Мультиметр с расписанными функциями

А это более простой вариант мультиметра

Мультиметр DT-832 с расписанными функциями

Обратили внимание, что в одном случае на мультиметре три разъема, а во втором аж четыре? Но проводов то всего два. Это говорит о том, что для правильного измерения требуемых параметров нам с вами нужно верно размещать провода

Как определиться с выбором типа фундамента?

Расшифровка обозначений 20к и 20м на мультиметре

Рядом с цифрами, обозначающими диапазон измерений, можно увидеть такие буквы, как µ, m, k, M. Это, так называемые, префиксы, которые обозначают кратность и дробность единиц измерения.

• 1µ (микро) – (1*10-6 = 0,000001 от единицы);
• 1m (милли) – (1*10-3 = 0,001 от единицы);
• 1k (кило) – (1*103 = 1000 единиц);
• 1M (мега) – (1*106 = 1000000 единиц);

Например, для проверки тех же ТЭНов лучше брать тестер с функцией мегометра. У меня был случай, когда неисправность ТЭНа в посудомойке удалось выявить только этой функцией. Для радиолюбителей конечно подойдут более сложные приборы — с функцией измерения частот, емкости конденсаторов и так далее. Сейчас очень большой выбор этих приборов, китайцы чего только не делают.

Возможные неисправности

Как и любой другой прибор, тестер может отказать. Причин тому много, но основные и самые распространенные необходимо рассмотреть более детально. Главное — не паниковать, а спокойно во всем разобраться. Итак, как проверить мультиметр и что делать, если не включается прибор или на дисплее ничего не изменяется:

1. Убедиться в наличии заряженных питающих элементов. А проще сразу заменить их новыми.
2. При пассивном включенном состоянии тестер переходит в эконом-режим. Нужно выключить, а после снова включить его.
3. Проверить правильность подключения щупов.
4. Проверить правильность подключения к цепи в процессе измерения.
5. Проконтролировать, чтобы переключатель был в нужном положении.
6. При высвечивании на экране «0» или «OL», «OVER» нужно перевести переключатель выше по шкале, т.к. такое обозначение высвечивается при перегрузке.

Если же тестер и после всех перечисленных действий не включился, необходимо менять плавкий предохранитель.

Плавкие предохранители. В этом приборе их два

Расшифровка обозначений 20к и 20м на мультиметре

Рядом с цифрами, обозначающими диапазон измерений, можно увидеть такие буквы, как µ, m, k, M. Это, так называемые, префиксы, которые обозначают кратность и дробность единиц измерения.

• 1µ (микро) – (1*10-6 = 0,000001 от единицы);
• 1m (милли) – (1*10-3 = 0,001 от единицы);
• 1k (кило) – (1*103 = 1000 единиц);
• 1M (мега) – (1*106 = 1000000 единиц);

Например, для проверки тех же ТЭНов лучше брать тестер с функцией мегометра. У меня был случай, когда неисправность ТЭНа в посудомойке удалось выявить только этой функцией. Для радиолюбителей конечно подойдут более сложные приборы — с функцией измерения частот, емкости конденсаторов и так далее. Сейчас очень большой выбор этих приборов, китайцы чего только не делают.
