Как с помощью цвета определить плюс и минус на проводе

Какого цвета плюс и минус

Автор Машка задал вопрос в разделе Техника какого цвета провод плюс и минус? в зарядном устройстве 2 провода черный и белый . где плюс где минус? и получил лучший ответ

Ответ от Да, это я ! Минус – чёрный, как правило.

Самая главная обязанность во время полета – обеспечение подробнее.

В кабеле зарядного устройства чаще всего красный провод означает плюс, а черный — минус. Белый и зеленый провода служат для передачи данных.

В случае, если провода не имеют цвета и маркировки, питание передается по крайним проводам слева и справа.

Для того, чтобы потребитель не путался, какой знак («+» или «-«) и в каком месте находится на зарядном устройстве, производители стараются маркировать провода различными цветами.

В основном «+»-у соответствует красный цвет, «-«-у чёрный, реже синий.

На зарядном устройстве практически любого электрического прибора минус обычно обозначен синим, либо черным цветом, а вот плюс уже может быть практически любым цветом, но чаще всего он красный и сразу привлекает к себе внимание. Да ведь это очень просто. Все провода на зарядном устройстве по цвету означают либо плюс , либо минус

Вот например, красный цвет провода обозначает всегда плюс, а черный и синие проводочки это минус

Все провода на зарядном устройстве по цвету означают либо плюс , либо минус. Вот например, красный цвет провода обозначает всегда плюс, а черный и синие проводочки это минус

Да ведь это очень просто. Все провода на зарядном устройстве по цвету означают либо плюс , либо минус. Вот например, красный цвет провода обозначает всегда плюс, а черный и синие проводочки это минус.

По моему это же обозначение проводов по заряду и на других проводах, например которые подключаются к системному блоку.

В абсолютном большинстве случаев провода питания используют двух цветов: черный и красный. Черный — минус, красный — плюс. Определенные цвета для проводов используются для безопасности и удобства: если каждая фирма будет брать провода любого оттенка, то пользователь или ремонтник запутается. А когда есть какие-то общие принципы, клиенту гораздо проще и безопаснее.

Но надо учитывать, что рынок сегодня наводнен азиатскими подделками. Все чаще с ними происходят аварии

Обычно взрывается батарея, и мы уже привыкли относиться к АКБ с осторожностью. Но где гарантия, что в самопальном гаджете и провода не будут перепутаны? Её нет. Поэтому будьте осторожны: сначала убедитесь, что устройство качественное и не вызывает подозрений, прежде чем что-то делать с проводами

Поэтому будьте осторожны: сначала убедитесь, что устройство качественное и не вызывает подозрений, прежде чем что-то делать с проводами.

Корректная идентификация проводников нужна для решения разных практических задач. Если определить правильно соответствие «красный черный плюс минус» будет обеспечено нормальное функционирование аудио колонок. Ошибки в силовых сетях при определении «фазы» и «нуля» сопровождаются значительными повреждениями и аварийными ситуациями. Представленная ниже информация поможет исключить неверные действия в ходе выполнения монтажных работ.

Как определить у проводов заземление, ноль и фазу, если нет маркировки

Определяться на практике сложнее, чем в теории. Не все производители соблюдают стандарты. Поэтому при прокладке двухфазной сети 220 V с заземлением приходится пользоваться кабелем ВВГ с голубой, коричневой и красной расцветками. Комбинации могут быть иные, однако без выполнения нормативных требований.

К сведению. В старой проводке «советских времен» цветовая маркировка отсутствует. Одинаковые белые (серые) оболочки не позволяют узнать назначение и соответствие линий с помощью простой визуальной проверки.

Для исключения проблем рекомендуется выполнять монтажные работы с применением однотипной кабельной продукции. Когда цветовая маркировка отсутствует, следует создать ее в местах соединения изолирующей липкой лентой или термоусадочной трубкой. Последний вариант предпочтителен, так как рассчитан на длительное сохранение целостности.

Ниже представлены методики определения фазных и нулевых проводов с преимуществами и недостатками каждого варианта. В любом случае сначала уточняют параметры сети. В старых домах, например, часто используют двухпроводную схему подключения с единым рабочим и заземляющим проводниками.

Схема заземления TN-S

На рисунке представлена современная сеть с отдельным подключением заземления и рабочего нуля. Предусмотрена возможность подсоединения трех,- и однофазных нагрузок.

Определение фазы с помощью индикаторной отвертки

Прикосновение жалом такого прибора к фазному проводу замыкает цепь тока. Это сопровождается загоранием контрольной лампы или светодиода. Встроенный резистор ограничивает силу тока до безопасного уровня.

Конструкция индикаторной отвертки

Преимущества индикатора:

• минимальная стоимость;
• компактность;
• надежность;
• долговечность;
• автономность;
• хорошая защищенность от неблагоприятных внешних воздействий.

Недостатком является ограниченная точность измерений. В определенных условиях не исключены ложные срабатывания.

Определение заземления, нуля и фазы с помощью контрольной лампы

Для воспроизведения этой технологии надо подготовить несложную конструкцию. В типовой патрон вкручивают лампу накаливания, рассчитанную на соответствующее напряжение сети. Подсоединяют провода достаточной длины для выполнения рабочих операций в определенном месте.

Далее подсоединяют один из проводов к известной нулевой линии. Другим последовательно проверяют иные жилы кабеля. Загорание лампы свидетельствует о наличии фазы.

С помощью измерительного прибора

При проверке бытовой сети 220 V не надо знать, как определить полярность. Электропитание организовано с применением переменного тока, поэтому устанавливают переключатель мультиметра в соответствующее положение. Прикосновение щупами к проводам фаза-ноль (фаза-заземление) сопровождается индикацией соответствующего напряжения (≈220 V). Разница потенциалов между нулевым проводником и заземлением минимальна.

К сведению. При проверке старой двухпроводной схемы одним из щупов касаются арматуры в бетонной плите, радиатора системы отопления, иного заземленного элемента строительной конструкции.

При переключении на постоянное напряжение мультиметр покажет, где плюс и минус. При отсутствии достоверной информации об электрических параметрах в цепи начинают с максимального диапазона измерений с последовательным переходом к меньшим величинам при недостаточной точности.

Такой «прибор» пригодится для проверки цепей постоянного тока при отсутствии специализированных средств измерения. Пузырьки около минусового провода – это выделение водорода в процессе электролизной реакции. Область возле плюса через несколько минут приобретет зеленоватый оттенок.

Использование светодиода

Контрольный прибор можно создать собственными руками по аналогии с индикаторной отверткой. Вместо лампочки устанавливают AL 307 или другой светодиод с подобными характеристиками. Последовательно в цепь добавляют резистор 100-120 кОм мощностью1-2 Вт.

Окраска фазы

В тех случаях, когда монтаж электроустановки выполнен при помощи жестких металлических шин, применяется окраска шин несмываемой краской следующих цветов:

• желтый – фаза А (L1);
• зеленый – фаза В(L2);
• красный – фаза С (L3);
• голубой – нулевая шина;
• продольные или наклонные полосы желтого и зеленого цвета – шина заземления.

Расцветка фаз должна сохраняться в пределах всего устройства, но не обязательно на всей поверхности шины. Допускается маркировать обозначение фазы только в местах подсоединения. На окрашенной поверхности можно продублировать цвет символами “ЖЗК” для краски соответствующих цветов.

Если шины недоступны для осмотра или работы, когда на них присутствует напряжение, то допускается их не окрашивать.

Цвет фазных проводов, подключенных к жестким шинам, может не совпадать с ними по расцветке, поскольку видна разница в принятых системах обозначений гибких проводников и жестких стационарных распределительных шин.

Как самостоятельно определить у проводов заземление, ноль и фазу, если нет маркировки?

Довольно часто возникают такие ситуации, когда подключение выполнено непонятно как. Некоторые электрики даже сегодня могут пользоваться устаревшими нормативами подключения проводки, из-за чего другим специалистам приходится искать ноль и фазу при помощи пробника и отмечать проводники нужным цветом изолентой или термоусадочной трубкой нужного цвета.

Определение фазы с помощью индикаторной отвертки

Внутри пробника расположен резистор и лампа. При касании жалом отвертки контакта и проводника под напряжением цепь замыкается и загорается лампа. Сопротивление снижает ток до минимального, защищая от поражения электричеством. Таким образом, узнать какой провод фазный достаточно легко.

Это наиболее предпочтительный вариант определения фазы, тем более стоимость отвертки вполне доступна. Главный ее недостаток – это возможность ошибочного срабатывания. Иногда индикаторная отвертка может среагировать на наводки и определить наличие напряжения там, где его нет.

Определение заземления, нуля и фазы с помощью контрольной лампы

Такой способ определения вполне действенный, но требует особой осторожности:

• в патрон вкручивается лампа, а в его клеммы закрепляются провода со снятой на концах изоляцией;
• можно воспользоваться и обыкновенной настольной лампой с электрической вилкой;
• технология достаточно проста – провода лампы поочередно подсоединяются к проводникам, которые требуют определения.

Таким способом можно узнать только в каком проводнике есть фаза. Если контрольная лампа загорелась, то, значит, этот провод имеет фазу. Если же лампа не горит, то среди проводов нет фазы или нет нуля. Этого тоже исключать нельзя.

Чтобы определить фазный провод, можно один из концов, идущих от лампы, подсоединить к известному нулю и тогда при подсоединении к фазному проводнику второго конца лампа загорится. Провод, который останется и будет соответственно ноль.

Следует помнить, что при работе с электрическими проводами требуется внимательность и осторожность

Как определить у проводов заземление, ноль и фазу, если нет маркировки

Определяться на практике сложнее, чем в теории. Не все производители соблюдают стандарты. Поэтому при прокладке двухфазной сети 220 V с заземлением приходится пользоваться кабелем ВВГ с голубой, коричневой и красной расцветками. Комбинации могут быть иные, однако без выполнения нормативных требований.

К сведению. В старой проводке «советских времен» цветовая маркировка отсутствует. Одинаковые белые (серые) оболочки не позволяют узнать назначение и соответствие линий с помощью простой визуальной проверки.

Для исключения проблем рекомендуется выполнять монтажные работы с применением однотипной кабельной продукции. Когда цветовая маркировка отсутствует, следует создать ее в местах соединения изолирующей липкой лентой или термоусадочной трубкой. Последний вариант предпочтителен, так как рассчитан на длительное сохранение целостности.

Ниже представлены методики определения фазных и нулевых проводов с преимуществами и недостатками каждого варианта. В любом случае сначала уточняют параметры сети. В старых домах, например, часто используют двухпроводную схему подключения с единым рабочим и заземляющим проводниками.

На рисунке представлена современная сеть с отдельным подключением заземления и рабочего нуля. Предусмотрена возможность подсоединения трех,- и однофазных нагрузок.

Определение фазы с помощью индикаторной отвертки

Прикосновение жалом такого прибора к фазному проводу замыкает цепь тока. Это сопровождается загоранием контрольной лампы или светодиода. Встроенный резистор ограничивает силу тока до безопасного уровня.

Преимущества индикатора:

• минимальная стоимость;
• компактность;
• надежность;
• долговечность;
• автономность;
• хорошая защищенность от неблагоприятных внешних воздействий.

Недостатком является ограниченная точность измерений. В определенных условиях не исключены ложные срабатывания.

Определение заземления, нуля и фазы с помощью контрольной лампы

Для воспроизведения этой технологии надо подготовить несложную конструкцию. В типовой патрон вкручивают лампу накаливания, рассчитанную на соответствующее напряжение сети. Подсоединяют провода достаточной длины для выполнения рабочих операций в определенном месте.

Далее подсоединяют один из проводов к известной нулевой линии. Другим последовательно проверяют иные жилы кабеля. Загорание лампы свидетельствует о наличии фазы.

С помощью измерительного прибора

При проверке бытовой сети 220 V не надо знать, как определить полярность. Электропитание организовано с применением переменного тока, поэтому устанавливают переключатель мультиметра в соответствующее положение. Прикосновение щупами к проводам фаза-ноль (фаза-заземление) сопровождается индикацией соответствующего напряжения (≈220 V). Разница потенциалов между нулевым проводником и заземлением минимальна.

К сведению. При проверке старой двухпроводной схемы одним из щупов касаются арматуры в бетонной плите, радиатора системы отопления, иного заземленного элемента строительной конструкции.

При переключении на постоянное напряжение мультиметр покажет, где плюс и минус. При отсутствии достоверной информации об электрических параметрах в цепи начинают с максимального диапазона измерений с последовательным переходом к меньшим величинам при недостаточной точности.

Такой «прибор» пригодится для проверки цепей постоянного тока при отсутствии специализированных средств измерения. Пузырьки около минусового провода – это выделение водорода в процессе электролизной реакции. Область возле плюса через несколько минут приобретет зеленоватый оттенок.

Использование светодиода

Контрольный прибор можно создать собственными руками по аналогии с индикаторной отверткой. Вместо лампочки устанавливают AL 307 или другой светодиод с подобными характеристиками. Последовательно в цепь добавляют резистор 100-120 кОм мощностью1-2 Вт.

Параметры классификации проводов

Перед тем как разобраться с расшифровкой маркировок, рекомендуется ознакомиться с параметрами, по которым разделяются провода:

1. Количество жил. В зависимости от этого параметра кабель может использоваться для обеспечения работы электродвигателей, для разводки проводки в доме или квартире, для передачи тока в силовых сетях.
2. Материал токонесущей жилы. В качестве материала в электрике чаще всего используется медь и алюминий или сочетание этих металлов.
3. Изоляция. Провода могут быть с изоляцией и без нее. Голые проводники обеспечивают связью линии электропередач. Изолированные прокладываются в тех местах, где есть вероятность воздействия на них внешних факторов в виде ветра, воды, пыли или снега. В качестве изоляции применяется пластик, резина, свинец, бумага и многие другие материалы.
4. Сечение кабеля. С помощью этого показателя можно определить силу переменного или постоянного тока, который будет проходить по проводникам.
5. Прочие показатели. Очень важны для разводки сети и подключения различных приборов показатели сопротивления, мощности и напряжения.

Зная, какие проводники отвечают за нагрузки, можно правильно произвести подключение к счетчику, отремонтировать проводку, подключить датчик кислорода в автомобиле и т. д.

Основные правила опрессовки

Меры безопасности

При любой работе с электрическим током необходимо соблюдать меры предосторожности:

• Использовать приборы только по их назначению;
• Не включать технику с поврежденными проводами и вилками, не использовать неисправные розетки;
• Не прикасаться к проводам или розеткам мокрыми руками или стоя на мокром полу. При работе в помещении с повышенной влажностью нужно использовать резиновые перчатки и коврик;

• Не сгибать провода и кабели;
• Перед началом работы стоит обесточить всю сеть;
• Если техника искрит или начинает загораться при включении, прикасаться к ней нельзя. Необходимо отключить питание через щиток;
• При возникновении любых сомнений или боязни лучше обратиться к специалисту или выбрать более безопасный вариант, например, определить полярность при помощи картофеля, а не подключения к устройству.

Чаще всего в аккумуляторах красный провод обозначает плюс, черный — минус, и при работе с электричеством проблем не возникает. Однако сегодня многие страны используют свои цветовые обозначения или отказываются от них вовсе, оставляя провода одинаково белыми. Чтобы не создавать аварийных ситуаций, стоит предварительно проверить полярность.

24.12.2018

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Где применяется акустический кабель

В системе Hi-Fi каждый громкоговоритель управляется своим собственным электрическим сигналом. Соответственно, АК проходит от каждого динамика к ресиверу или усилителю. Сабвуфер обычно подключается через монофонический АК. С другой стороны, двухъядерные стерео-кабели используются для динамиков. Два медных провода, каждый передает аудиосигнал от приемника к коробке. В аудиосистеме существуют следующие виды кабелей:

• Электрический — для питания всех устройств системы. Здесь наиболее важным критерием является сечение.
• Звукопроводящий провод динамика, его основная роль состоит в том, чтобы обеспечить наилучшее соединение между усилителем и громкоговорителями, чтобы рассеивать минимум энергии. Для этого сопротивление проводников должно быть как можно ниже по сравнению с полным сопротивлением установки.
• Аудио-кабель — коаксиальный АК, состоящий из одного или нескольких проводников, окруженных экраном. Этот тип может использоваться для передачи сигнала линейного уровня, а также для микрофона.
• DMX — это цифровой сигнал, такой же как AES / EBU. DMX имеет идеальное значение характеристики полного сопротивления от 100 до 120 Ом.

Вам это будет интересно Особенности электрических проводов и кабелей

Буквенное обозначение проводов

Цветная маркировка может дополняться буквенной. Частично символы для обозначения стандартизированы:

• L (от слова Line) – фазный провод;
• N (от слова Neutral) – нулевой провод;
• PE (от сочетания Protective Earthing) – заземление;
• “+” – положительный полюс;
• “-” – отрицательный полюс;
• М – средняя точка в цепях постоянного тока с двуполярным питанием.

Для обозначения клемм подключения защитного заземления используется специальный символ, который нанесен на клемму штамповкой или на корпус прибора в виде наклейки. Символ заземления единый для большинства стран мира, что уменьшает вероятность путаницы.

В многофазных сетях символы дополняются порядковым номером фазы:

• L1 – первая фаза;
• L2 – вторая фаза;
• L3 – третья фаза.

Встречается маркировка по старым стандартам, когда фазы обозначаются символами А, В и С.

Отступлением от стандартов является комбинированная система обозначения фаз:

• La – первая фаза;
• Lb – вторая фаза;
• Lc – третья фаза.

В сложных устройствах могут встречаться дополнительные обозначения, характеризующие наименование или номер цепи

Важно, чтобы маркировка проводников совпадала в пределах всей цепи, где они участвуют

Буквенные обозначения наносятся несмываемой, хорошо различимой краской на изоляцию вблизи концов жил, на отрезки ПВХ изоляции или термоусаживающейся трубки.

Клеммы подключения могут иметь нанесенные знаки, которые обозначают цепи и полярности питания. Такие знаки выполняются краской, штамповкой или травлением в зависимости от использованного материала.

Как правильно использовать

Необходимо учитывать основные правила при подсоединении, которые повышается качественность передачи, и устраняются помехи:

• Гарантировать координацию полярностей;
• применять кабель наименьшей допустимой длины;
• подключить все разъемы и обеспечить надежный контакт всех сторон соединения;
• не позволять проводам скручиваться и изгибаться. Поскольку токопроводящая жила будет растягиваться, а в зоне разворота сечение понижается и, следовательно, возрастает сопротивление;
• если АК прокладывается под плинтусом, по стенке или в проводных лотках, нельзя допускать пересечения или параллельного прохождения с силовыми проводами либо размещать его по поверхности, где применяются ферромагнитные металлы;
• концы не должны оставаться оголенными;
• неиспользуемые проводники отключают и изымают из места установки базовых акустических кабелей;
• запрещено наращивать проводниковые конструкции, чтобы не допустить сильных искажений сигнала.

Дополнительная информация. Кабели имеют «звуковую сигнатуру», как и аудиоканалы. Некоторые выделяют низкие частоты, другие подчеркивают средние или высокие. Поэтому АК должен очень хорошо быть интегрирован в систему, чтобы не нарушить общий звуковой баланс.

Интеграция кабеля в систему

Некоторые производители утверждают, что новый кабель часто требует периода приработки, например, для автомобиля, период адаптации его в новой системе составляет до двух недель.

Современный кабель для аудиотехники

При покупке аудиотехники любой конфигурации и мощности нужно выбирать коммутационное оснащение. Базисом его считаются акустические кабели, соединяющие все элементы звуковых установок и передающие сигнал от усилителя аудио гармоник к устройствам воссоздания звукового сопровождения. От подбора качества и модели продукции будет зависеть, сможет ли успешно функционировать такая система на всю проектную мощность.

Вам это будет интересно Описание кабеля ВВГнг-LS

Цветовое и буквенное обозначение

Перед началом монтажных работ электрик должен уточнить обозначения L и N в электрических схемах и обязательно их придерживаться. Государственными нормами в электротехнике установлены обозначения фаза/ноль по ГОСТу Р 50462/2009, обязывающему производителей помещать L-жилы в изоляцию, окрашенную в коричневый или черный цвет, PE-жилы в желто-зеленый. Для N-провода применяют стандартный цвет — сине-голубой либо синее основание с белой полоской.

Электрическая маркировка наносится независимо от числа жил в пучке. PE- и L-жила могут также отличаться толщиной, первая тоньше, особенно в кабелях, используемых для питания переносного электрооборудования. Специалисты рекомендуют применять одинаковый цвет жил, когда нужно выполнить ответвление одной фазы от 3-фазной. Производители могут применять разнообразную цветную маркировку жил для фазной коммутации по схеме, при этом существует запрет на смежные цвета синему, зеленому и желтому.

Обозначение фазы и нуля на английском было принято стандартами ЕС и присутствует на всех европейских электроприборах. В 2004 году были внесены изменения в цветовую идентификации проводников как часть поправки стандартов ЕС No 2: 2004 к BS 7671: 2001. В однофазных установках используются традиционные цвета красного и черного для фазы, а нейтральные проводники заменяются цветами коричневого и синего (Правило 514-03-01). Защитные проводники остаются зелеными и желтыми.

Важно! Все устройства после 31 марта 2004 года и до 1 апреля 2006 года могут быть установлены в соответствии с Поправкой No 2: 2004 или Поправкой No 1: 2002, другими словами, они могут использовать гармонизированные цвета или старые цвета, но не оба

Цвет заземления

Цвет провода заземления, «земли» — почти всегда обозначен желто-зеленым цветом

, реже встречаются обмотки как полностью желтого цвета, таки и светло-зеленого. На проводе может присутствовать маркировка «РЕ». Так же можно встретить провода зелено-желтого цвета с маркировкой «PEN» и с синей оплеткой на концах провода в местах крепления — это заземление, совмещенное с нейтралью.

В распределительном щитке (РЩ) стоит подключать к шине заземления, к корпусу и металлической дверке щитка. Что касается распределительной коробки, то там подключение идёт к заземлительным проводам от светильников и от контактов заземления розеток. Провод «земли» не надо подключать к УЗО (устройство защитного отключения), в связи с этим УЗО устанавливают в домах и квартирах, так как обычно электропроводка выполняется только двумя проводами Обозначение заземления на схемах:

Обычное заземление(1) Чистое заземление(2) защитное заземление(3) заземление к корпусу(4) заземление для постоянного тока (5)

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

Заряды имеют свойство притягиваться и отталкиваться друг от друга.

Разноименные заряды притягиваются (Рис.7).

Одноименные отталкиваются (Рис.7).

Электрон и протон имеют равный по силе электрический потенциал, то есть они уравновешивают друг друга или иными словами они равны по силе  (Рис.8).

Так как в протоне хранится положительный потенциал, а в электроне отрицательный они притягиваются друг к другу и атом всегда старается уравновесить свой электрический потенциал то есть уравнять протоны и электроны один к одному. Атом с равным количеством электронов и протонов называют электрически нейтральным атомом.

Если в атоме недостаток электронов, то есть протонов больше электронов такой атом (ион) называют положительно заряженным. В этом случаи он притягивает к себе электроны до того момента пока электроны и протоны не сравняются по количеству. А вот если в атоме электронов больше протонов, то то такой атом называют отрицательно заряженным. Лишние электроны в нем слабо притягиваются к ядру атома в котором находятся протоны (Рис.9)

за счет этого слабого притяжения к ядру электрон может покинуть атом без больших затрат энергии так как у него нет пары (протона) в  ядре атома к которому он привязан. Такой лишний  электрон может притянуться например к положительно заряженному иону (атому) или отправится в меж атомное пространство в поисках свободного места в атоме.

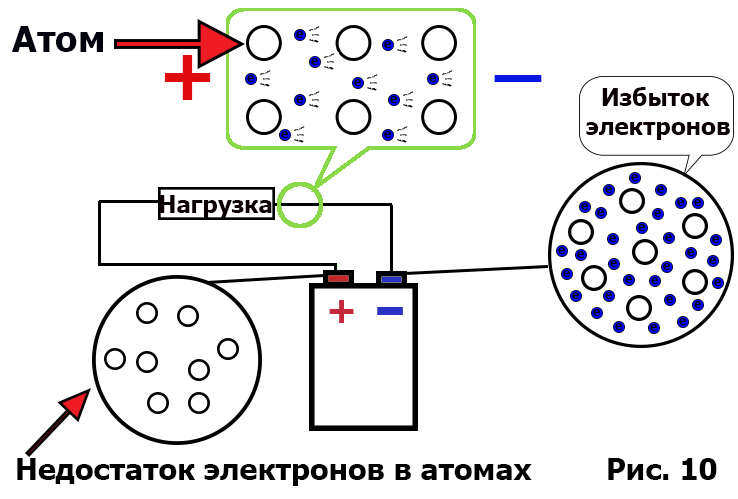

Вы наверное уже догадались, что на положительных клеммах * источников питания * недостаток электронов , а вот на минусе избыток электронов и эти электроны двигаются по цепи от – к + выполняя при этом работу (испускают свет из светодиода) (Рис.10). То что ток идет от плюса к минуту это его условное направление наверняка это было придумано для упрощения восприятия картины мира, но теперь мы знаем то что электричество на самом деле идет от минуса к плюсу. Да и само слово электричество образовано от слова электрон.

Плюс это то место где в атомах не хватает электронов, а на минусе их в избытке.

На самом деле все обстоит намного сложнее, но этими знаниями можно пренебречь.

О том какую и как они выполняют работу мы узнаем далее как и то откуда берутся заряды на клеммах источников питания, что такое резистор и светодиод вообщем впереди еще много интересного.

1. Какие заряды притягиваются друг к другу, а какие отталкиваются?

   Ответ

   Притягиваются разноименные заряды, а одноименные отталкиваются.

2. Куда движутся электроны в цепи?

   Ответ

   От минуса к плюсу.

3. Чего не хватает на плюсе источника питания?

   Ответ

   Электронов.

4. Чего избыток на минусе источника питания?

   Ответ

23.09.2018

Обозначение фазы и ноля

Для безопасной организации электроснабжения в жилищном и промышленном секторах соединение электросхем выполняется изолированными кабелями с внутренними жилами, различающимися между собой буквенной и цветовой маркировкой изоляционного покрытия. Маркировка L в электрике помогает монтажникам быстрее и без ошибок выполнить ремонтно-сборочные операции. Электроустановки напряжением до 1000 В относятся к бытовой сфере эксплуатации, правила обозначения электропроводов регламентируются ГОСТ Р 50462/2009. Перед проведением любых работ на электрооборудовании надо знать, как обозначается фаза и ноль на схеме.

Обозначение фазы и нуля

Обозначение фазы (L) определяет жилу переменной сети под напряжением. Английское слово «фаза» — переводится как «активный провод». Фазные линии обладают повышенной опасностью для людей и домашнего имущества, поэтому, чтобы обеспечить безопасную эксплуатацию электрооборудования, их закрывают изоляцией разного цвета. Обозначаться провода должны для правильного коммутирования с требуемыми зажимами/клеммами. В случае подключения трехфазных сетей предусмотрена цифровая маркировка L1/ L2/ L3.

N обозначение получено от сокращения английского слова «neutral» — нейтральный. Именно так в мире маркируют ноль-провод. Хотя многие мастера считают, что буквенное обозначение его взято от английского «Null» — нуль.

Обозначение по ГОСТ

Как сделать ежика? ТОП простых вариантов

Ежик из бумажных конусов

Идеальная детская поделка. Ежик состоит из нескольких конусов, соединенных вместе. Работа простая, потребует минимум материалов и усилий.

См. подробный инструктаж: Ежик из бумаги, простая поделка из картонных конусов

Ежик оригами из модулей

Как уже ясно из названия, оригами не целостное, а состоит из 7 модулей

Важное в работе — понять принцип создания модулей. А соединить их в забавного зверька совсем не сложно

См. фото-обзор: Ежик оригами из 7 модулей

Оригами ежик для детей

Это второй вариант оригами ежа, он не потребует создания отдельных частей и последующей сборки. Ежика можно сделать из одного квадратного отрезка бумаги.

Следуйте подробной инструкции: Оригами ежик

Ежик из гармошки

Детская простая поделка, в которой используется популярная в детском творчестве техника складывания бумаги в гармошку. Работа очень легкая, идеальная для детей.

См. подробно: Ежик из бумаги гармошкой

Ежик из картонных цилиндров: 2 варианта

Основа ежика – бросовый материал – втулка от туалетной бумаги. Но также можно сделать рулончик из любого картона, втулку от бумажных полотенец.

Ссылка на очень простого ежика из втулки – ежик из втулки от туалетной бумаги

Немного посложнее работа для детей постарше – ежик из рулона от туалетной бумаги

Простенький бумажный ежик

Помимо того, что работа сама по себе очень легкая, в обзоре также есть шаблон туловище и иголок ежика, благодаря которым сделать поделку не составит труда даже совсем маленьким детям.

Пошаговый обзор: Бумажный ежик для детского творчества

Влюбленный ежик

Простейшая поделка, которую дети могут сделать в подарок своим родным на Валентинов день или День святого Валентина. Кстати, если сердечко заменить, например, объемным яблоком, получится отличная осенняя поделка.

См. подробнее: Влюбленный ежик

Аппликация ежика

Помимо поделок, ежик может быть в виде аппликаций. Данный вариант простейший – простой рисунок мордочки зверька и много-много сердечек, имитирующих его иголки.

Ежик из сердечек находится в пошаговой работе: Аппликации из сердечек.

Параметры классификации проводов

Перед тем как разобраться с расшифровкой маркировок, рекомендуется ознакомиться с параметрами, по которым разделяются провода:

1. Количество жил. В зависимости от этого параметра кабель может использоваться для обеспечения работы электродвигателей, для разводки проводки в доме или квартире, для передачи тока в силовых сетях.
2. Материал токонесущей жилы. В качестве материала в электрике чаще всего используется медь и алюминий или сочетание этих металлов.
3. Изоляция. Провода могут быть с изоляцией и без нее. Голые проводники обеспечивают связью линии электропередач. Изолированные прокладываются в тех местах, где есть вероятность воздействия на них внешних факторов в виде ветра, воды, пыли или снега. В качестве изоляции применяется пластик, резина, свинец, бумага и многие другие материалы.
4. Сечение кабеля. С помощью этого показателя можно определить силу переменного или постоянного тока, который будет проходить по проводникам.
5. Прочие показатели. Очень важны для разводки сети и подключения различных приборов показатели сопротивления, мощности и напряжения.

Зная, какие проводники отвечают за нагрузки, можно правильно произвести подключение к счетчику, отремонтировать проводку, подключить датчик кислорода в автомобиле и т. д.

Вывод

Главная отличительная особенность «нуля» и «земли» в их назначении. «Нуль» совместно с фазой предназначен для питания электроприборов, а «земля» для защиты людей и животных от поражения электрическим током, если случится пробой. Рабочий «нуль» можно использовать в качестве «земли», если не нарушаются условия ПУЭ 1.7.83. Мы же рекомендуем класть проводку сразу с заземляющим проводником, что исключает необходимость использовать «ноль» не по назначению.

Проверьте свои знания в электрике:

• Почему между фазой и нолем 220 В, а между фазами 380 В?
• Почему в США напряжение в сетях 110 В, а в России 220 В?
