Как согласовать проем в несущей стене в нежилом и жилом здании (2020)?

Подробности вопроса

Факторы для обеспечения безопасности перепланировки

Любые типы строительных работ, которые связаны с несущей конструкцией здания, обязательно должны быть правильно и точно просчитаны. Дело в том, что стены зданий способны испытывать колоссальные нагрузки, и по этой причине к проектированию проема следует подходить основательно. Если сделать некачественную перепланировку, а также нарушить технологию дома, то это может привести к тому, что дом частично или даже полностью обрушится.

При расчете следует учесть ряд важнейших факторов, которые и будут влиять на конечный результат:

• Разновидности материалов, которые использованы для строительства здания.
• Техническое состояние постройки, в частности перекрытия.
• Толщина стеновых несущих конструкций.
• Нагрузка на участок с конструкцией, где вы планируете делать проем.
• Внутренняя планировка помещения.
• Размеры планируемого проема, а также насколько он будет соответствовать габаритам стен.

Когда проект просчитан, и в нем учтены все факторы, его следует обязательно согласовать в надзорной службе. К работам по перенесению дверных проемов можно начинать лишь можно того, как будет утвержден проект.

Типы проемов

Сделать проем в несущей стене панельного/кирпичного дома не так-то просто. Сложность при расчете для проектирования переноса дверного проема в несущих стенах будет зависеть от конфигурации планируемого проема.

А какой инструмент требуется использовать для прорезки?

Оборудование для того, чтобы прорезать отверстия

Прорезание проема в несущей стене должно быть выполнено при помощи специальных инструментов. Обычные удары при помощи такого инструмента, как кувалда, перфоратор и болгарка для настолько сложной процедуры точно не подойдут – из-за этого будет много пыли, сменные части будут быстро ломаться и изнашиваться, а лишняя вибрация будет приводить к тому, что появится много сколов и трещин на стенах.

Разрезание проемов можно выполнить несколькими инструментами и способами:

1. Монтаж канатной резки –

   в качестве элементы для резки используется особый инструмент-канат, на который надеты втулки с напылением алмазного типа. Канат будет рассчитан на большие нагрузки для растяжения. Фактически установка протягивает канат через конструкцию, которую требуется разрезать. Применяется мокрая и сухая разновидность резки. Первый вариант дает возможность сделать процесс не столько пыльным.

2. Ручная пила с режущим диском, который имеет алмазное напыление – для этого к месту резки подается вода, которая способна охлаждать инструмент и предотвращает чрезмерное пылеобразование.
3. Стенорезная машинка – она действует по аналогичному принципу, что и ручные пилы, но при этом отличается тем, что рассчитана на работу с толстыми стенками. В работе требуется использовать для охлаждения проточную воду. Прекрасный вариант для масштабных работ.
4. Инструмент с алмазным сверлом – при помощи режущего инструмента, из которого выступает особое сверло с конусной формой и алмазным покрытием можно сделать многое. Такой инструмент часто используется для того, чтобы бурить отверстия в стенах для прокладывания различных типов коммуникаций.

Берите на заметку, потому что вам в любом случае потребуется один из таких инструментов, чтобы сделать проем в несущей стене дома.

Как перенести?

Часто во время ремонта в квартире владельцы хотят перенести дверной проем. Это может произойти по нескольким причинам:

• для комфортного перемещения;
• для изоляции проходной комнаты;
• при изменении дизайна помещения.

Бывает так, что квартира имеет несколько отдельных комнат, и чтобы попасть в одну из них нужно проделать путь по всему жилищу. Это не всегда удобно.

Когда в доме появляется маленький ребенок, у родителей должен быть постоянный доступ к его комнате, поэтому владельцы часто переносят дверной проем, располагая его так, чтобы дверь из родительской комнаты сразу вела в детскую.

Со временем многие владельцы таких квартир решаются на перепланировку, чтобы отделить комнату и сделать ее полноценной изолированной. В таком случае также понадобится перенос дверного проема.

При изменении дизайна помещения и в других ситуациях, когда переноса проема не избежать, необходимо обязательно согласовывать эту процедуру в соответствующих фирмах. Если этого не сделать, то при последующей продаже квартиры на собственника могут наложить штраф за несанкционированный перенос проема.

Что потребуется для этого?

Для самостоятельного переноса потребуются точно такие же инструменты, как в случае с прорубкой проема в кирпичной стене:

• болгарка;
• диск для работы с кирпичом;
• строительный уровень;
• карандаш для разметки;
• рулетка;
• молоток;
• зубило.

Так как после прорубки в стене будет необходимо заложить старую дверь, потребуется кирпич. Также для демонтажных работ необходим:

• шпатель,
• перфоратор,
• кувалда,
• строительный пылесос.

Для замеса и кладки раствора понадобится:

• ведро,
• цемент,
• песок,
• вода,
• дрель с насадкой «миксер»,
• мастерок для работы.

Описание процесса и технологии

Для начала необходимо обесточить место работы и удалить всю проводку, располагаемую на стене, где будет сделан дверной проем. После этого делают разметку для новой двери, используя рулетку и строительный уровень. С помощью болгарки происходит выпиливание прохода, делать это необходимо с двух сторон.

Наносить контур будущего проема необходимо с двух сторон стены. Если потребуется, можно дополнительно укрепить отверстие металлическими уголками – как это сделать было описано выше.

Использовать кирпич, который был выбит из стены вряд ли получится, поэтому лучше приобрести новый чистый материал.

Полученный проем подгоняют по размерам под дверную коробку. Если отверстие слишком большое для новой двери, то придется сделать кладку в пол кирпича или применить раствор.

Сделать проем в несущей стене панельного дома

В каких случаях можно выполнять дверной проем в несущей стене панельного дома и какие к нему предъявляются требования.

В этом случае затрагивать несущие конструкции запрещено. МНИИТЭП или Моспроект, как автор проекта дома не разрешает затрагивать несущие стены в таких домах, а без его согласования, как мы уже говорили Выше, получить разрешение на такую перепланировку невозможно. Они объясняют это тем, что начиная с 2007-ого года их типовые серии проектируются с защитой от прогрессирующего обрушения, а при выполнении непроектных проемов в несущих стенах она нарушается. Соответствующее письмо проектного института МНИИТЭП приведено справа.

Однако, в таких домах разработчик в несущих стенах заложил специальные места (на строительном сленге их называют “вафли”) с утоньшением, в которых сделать проём возможно. Чаще всего, такая “вафля” предусмотрена в стене между кухней и гостиной. Выглядит она как углубление в несущей панели в габаритах проёма.  Данный участок стены не содержит рабочей арматуры и специально предназначен для того, чтобы его можно было ликвидировать.

В каких случаях можно выполнять дверной проем в несущей стене панельного дома и какие к нему предъявляются требования

Таким образом, удаётся сделать проем в несущей стене панельного дома. Если панельное здание было построено после 2007-ого года, но его разработчиком является не МНИИТЭП или Моспроект, то описанные ограничения на них нераспространяются.

Сделать проем в несущей стене во всех остальных панельных домах

Если панельное или блочное здание было спроектировано не МНИИТЭПом или Моспроектом, или если оно было спроектировано ими, но возведено до 2007-ого года, то дверной проем в несущей стене панельного дома выполнить можно.

Однако к проему в стене предъявляется ряд требований:

• проём должен располагаться от наружной стены или от существующего проема в несущей стене на расстоянии не менее метра;
• максимальная ширина проёма в большинстве случаев составляет 900 мм. В очень редких случаях и некоторых сериях допускается ширина проема в 1000-1200 мм., но не более.Таким образом, устройство проема в несущей стене возможно только с соблюдением этих требований;
•  МНИИТЭП в спроектированных им домах проем в несущей стене панельного дома с усилением. практически всегда не разрешает выполнять проёмы в несущих стенах квартир, расположенных на первом или втором этажах, так как в этих случаях оставшиеся участки стены не проходят расчет на прочность под нагрузкой от выше расположенных этажей;
•  МНИИТЭП в своих домах разрешает в одной квартире выполнять только один проем в несущей стене. То есть, если в квартире, расположенной в панельном здании типовой серии, которую разрабатывал проектный институт МНИИТЭП, планируется устройство двух проемов в несущих стенах или одно расширение дверного проема в несущей стене в стороны или вверх с устройством второго, то согласовать их не получится;
• Моспроект (разработчик типовой серии КОПЭ) разрешает затрагивать несущие конструкции в одной квартире в двух местах.

В конечном итоге возможность устройства проема в несущей стене, его местоположение и габариты определяются организацией- автором проекта дома, который выполняет для этого специальное техническое заключение о допустимости и безопасности такой перепланировки. Уже на основании такого заключения и проектной документации согласующий орган выдаёт соответствующее разрешение на ремонт.

Как обозначаются несущие стены на плане?

Многие, задают нам вопрос: «Как определить несущие стены на плане?». К сожалению, не существует какого-то специального обозначения несущих стен на чертежах. Если это архитектурно-строительный план из рабочего проекта на здание (пример приведен на рисунке выше), то несущие стены выделяются одинаковой штриховкой. Несущие стены на плане БТИ или на обычных планах из интернета обычно показываются большей толщины, чем перегородки, но далеко не всегда. Стена в таких планах может быть нарисована тонкой, а по факту являться несущей. Поэтому не советуем Вам полагаться в этом вопросе на сомнительные планы. По плану квартиры определить несущие стены может только опытный специалист. который видел уже ни одно такую квартиру и знает их конструктивные особенности.

Безусловно, есть и другие признаки определения несущих конструкций, однако они требуют уже определенных знаний, опыта и навыков в строительстве, а потому здесь не приведены. Надеюсь, эта статья оказалась Вам полезной. Напомню, что Вы всегда можете задать нам свой вопрос в соответствующей рубрике.

Важные аспекты

Достаточно многих людей беспокоит вопрос – можно ли делать в несущей стене кирпичного или панельного дома дверной проем. В целом такое решение допускается при соблюдении необходимых условий, но любая перепланировка подобного плана нежелательна. Несущие стены подвергаются колоссальной нагрузке, а потому нарушение технологии выполнения работ может привести к разрушению перекрытий и дома в целом.

Чтобы не допустить ошибок необходимо учитывать следующие важные аспекты:

• материал, который использовался при возведении дома;
• планировку жилища;
• соотношение размеров проема и самой несущей стены;
• состояние дома и, в частности перекрытий;
• нагрузку, которая оказывается на стену сверху;
• толщину и состояние стены.

Толщина и состояния стены — один из важных аспектов при организации проема в несущей стене

Смотрите также

Технологии переноса дверного проема

Посчитав, что мероприятие по перемещению дверного проема в квартире обязательно, собственник жилья должен узнать о способах достижения цели. Они следующие:

• Формирование проема на новой стене. Возводя перегородку, размечают место двери, и планируют работу, согласуясь с планом. Чаше всего дополнительные стены возводят из гипсокартона, кирпича, дерева или строительных блоков. Особенностей в операции нет. Все рекомендации по работе с выбранным материалом действительны;
• Традиционная механическая обработка. Данный способ уходит в прошлое. Имеющих массу свободного времени людей не так много. Еще меньше тех, кто физически способен зубилом, кувалдой и молотком прорубить проем в стене панельного дома. Здоровье для этой операции потребуется недюжинное, к тому же соседи не будут довольны;

• Работа с перфоратором. Устройство значительно облегчает и ускоряет процесс. Однако и в этом случае непросто перенести местоположение дверного проема в квартире. Требуется мощный инструмент промышленного назначения. Бытовые модели работают в разы дольше;
• Резка алмазным диском. Оборудование для выполнения работы по этой технологии доступно исключительно успешным компаниям. Этим методом можно вырезать проем целиком, не дробя удаляемую часть на отдельные куски, – удел профессионалов высокой квалификации.

Самостоятельное укрепление стены панельного дома с использованием труб большого диаметра

Перенос проема двери в панельном доме – затратная по времени и финансам операция. Осилить ее самостоятельно смогут хорошо подготовленные домашние мастера. Их компетенция распространяется главным образом на работу с не несущими стенами, требования к которым относительно мягкие. Другое дело в случае несущей стены. В экспертной оценке часто указывается на необходимость укрепления проема дополнительной металлической конструкцией.

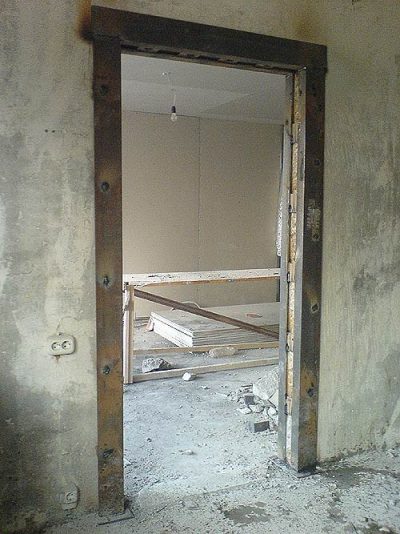

Профессиональное укрепление металлическим каркасом дверного проема в панельном доме

Организации, разрешившие реализацию проекта, несут прямую ответственность за безопасность и стараются гарантировать себе отсутствие проблем с законом в случае аварийных ситуаций. По этой причине требования к перепланировке, где задействованы несущие стены, крайне жесткие.

Проголосовали более 299 раз, средняя оценка 4.2

Разрешительная документация

Если вам все же необходимо вырезать проем в несущей бетонной стене, то начните с получения соответствующего разрешения. Любые несанкционированные действия в этом случае приведут к неприятным последствиям – от штрафа до выселения, и это не считая риска обрушения дома.

Резка дверных проемов в кирпичных стенах старых домов, представляющих историческую ценность, должна согласовываться с архитектурными экспертами. В прочих случаях достаточно обращения в управляющую компанию или администрацию.

Пишется заявление по стандартному бланку, прикладывается схема предлагаемой перепланировки, в некоторых ситуациях также необходимо письменное согласие жильцов из соседних квартир.

Венок Адвента (фото)

Сообщить об опечатке

Как пробить проем правильно

С помощью алмазной резки подобная процедура выполняется легко и быстро. Прежде чем приступать к пробивке проема, на стену, конечно же, нужно нанести разметку. Выполнять эту работу следует строго с использованием строительного уровня или, что еще лучше, нивелира.

Технологий пробивки проемов в панельных стенах с помощью алмазной резки может использоваться несколько. Но чаще всего ненужные части панелей при такой перепланировке удаляют постепенно — небольшими сегментами, которые в последующем выносят из квартиры. В некоторых случаях проем может вырезаться и сразу полностью за один прием. При использовании такой технологии удаленный кусок стены силами нескольких человек укладывается сначала, к примеру, на автомобильные покрышки. Далее, чтобы вынести вырезанный таким образом панельный «прямоугольник» из квартиры, его разбивают молотком или кувалдой на куски.

Рассчитать длину забора на участке по соткам?

Виды стен

Существует два основных вида, особенности которых представлены в таблице:

Вид	Особенности
Несущая – нагруженная сверху.	Обычно это наружные. Они могут быть общими с соседними квартирами. Стены выходят на лестничную площадку. На них плиты перекрытия опираются меньшим концом. Толщина такой стены более 380 миллиметров.
Не несущая – не несет на себе особых нагрузок.	Обычно это перегородки, которые нагружены лишь собственным весом

Конструктивные особенности

Перед тем, как сделать проем, необходимо узнать о ней подробнее.

Определить:

Имеется ли внутри конструкции скрытая проводка.

Поверка наличия проводов

Наличие труб и арматуры.

Трубы отопления

Существует ли дымоход, и в каком конкретно месте расположен.

Дымоход

Обычным осмотром такие сведения получить нельзя, необходимо использовать металлодетектор.

Для устранения проблем, при выполнении своими руками, необходимо:

• Перенести в другое место электропроводку.
• Отступить от дымохода минимум три метра.
• Чтобы перенести трубы необходимо пригласить специалиста.

Устройство несущей кирпичной и бетонной стены

Перед тем как решиться на обустройство проема в несущих стенках, рекомендуется ознакомиться с технологией возведения основных видов несущих стен,

Кирпичных несущих

Популярный строительный материал – кирпич прочный и долговечный, считается самым востребованным видом материалов в строительстве зданий и сооружений. При возведение несущих кирпичных стен свои особенности, которые учитывают при пробивке новых проемов:

1. Кирпичная кладка наружных и внутренних стен, предназначенных для восприятия нагрузки вышестоящих элементов и конструкций, делается только из полнотелого кирпича. Чаще для этих целей используется керамический или силикатный кирпич: одинарный размером 250 х 120 х 65 мм или полуторный 250 х120 х 88 мм.
2. Толщина наружных стен кратна размеру кирпича и составляет 1,5 ,2, 2,5 длины кирпичного элемента, что соответствует толщине 380 мм,510 или 680 мм. Толщина внутренних — не может быть менее, чем 250 мм.
3. Укладывается рядами с обязательной перевязкой швов. В качестве связующего материала используется цементно-песчаный раствор марки не ниже 25.
4. Каждый пятый ряд кирпичной кладки усиливается армированной кладочной сеткой из холоднотянутой проволоки Вр -1 диаметром ф*5 мм.
5. Существует несколько схем кладки несущих наружных стен.

Проемы в кирпичной кладке стен под нагрузкой сверху обрамляются несущей железобетонной бетонной перемычкой, воспринимающей нагрузку от веса вышележащей кирпичной кладки.

Бетонных

Здание с монолитными бетонными стенами относятся к категории самых прочных строений, способных выдерживать колебания почвы с небольшой амплитудой.

Еще несколько десятилетий назад монолитное строительство применялось для строительства серьезных промышленных объектов и для многоэтажного строительства.

С развитием технологии монолитного домостроение и применением доступной сборно — щитовой опалубки бетонные стены стали практиковать и для частного загородного строительства.

Этапы:

1. Вначале устанавливается специальная съемная опалубка, которая необходима для придания контуру стены четкой геометрической формы. В роли опалубки используют металлические листы толщиной 2-5 мм, деревянные щиты из доски и брусьями. В последнее время для заливки бетона используют влагостойкую фанеру, плиты OSB или жесткие пенополистирольные плиты.
2. В установленной опалубке размещается стальной сердечник, в виде пространственного арматурного каркаса. В стальном «скелете» бетонной стены за прием основных усилий отвечает несущая рабочая арматура. Для этих целей используются арматурные стальные прутья диаметром 10-16 мм с рифлёной поверхностью.
3. Для жесткости арматурного каркаса и распределения дополнительных усилий используются арматурные стержни диаметром 6- 8 мм. Арматурный каркас представляет собой плоские сетки с ячейкой 100-200 мм, соединённые с помощью распределительной арматуры, в жесткую пространственную конструкцию.
4. После того, как арматурный каркас установлен и закреплен в съемной опалубке, наступает черед заполнения бетонной смесью, состоящей из цемента, песка и гранитного щебня или гравия. Для заливки несущих стен используется бетон марки не ниже класса 200.

После того, как бетонная смесь застынет, опалубку аккуратно разбирают и переносят на дальнейший участок возведения стен.Толщина бетонных стен зависит от расчетных температурных показателей наружного воздуха.

Наружные несущие стены выполняют толщиной 350-450 мм, а внутренние допускается выполнять толщиной 250 мм.

Способы кладки

Устройство следует начинать с определения вида кладки, которая бывает:

Ложковой. Кирпич укладывается ложком наружу.

Ложковая кладка

Цепной.

Цепная кладка

Крестовой. В цепном и крестовом случаях используется переменная кладка: один ряд укладывается ложком наружу, другой – тычковый.

Крестовая кладка

Колодцевой.

Кладка колодцем

При этом кладка выполняется двумя рядами, образующими конструкцию типа колодца. Его пространство заполняется гравием, шлаком или строительным мусором.

Узаконивание проема в несущей стене

Если вы на свой страх и риск уже выполнили работы, узаконить проем в несущей стене будет очень и очень сложно.

В первую очередь необходимо будет обратиться в организацию, являющуюся автором проекта, или, если она уже не существует, в МосЖилНИИПроект, чтобы они на основе проектной документации сделали вывод о возможности устройства проема.

Если это возможно, специалист выезжает на место и проверяет конструкцию вашего проема и целесообразность его устройства в выбранном вами месте. В большинстве случаев усиление проема в несущей стене бывает выполнено неправильно, что ведет к необходимости проведения дополнительных работ.

Так или иначе, необходимости заплатить штраф вам не избежать. Если устройство проема по результатам технического заключения окажется нецелесообразным, его придется заложить.

Чтобы у вас не возникало проблем с перепланировкой, а разрешение на устройство проема с высокой долей вероятности было получено – обращайтесь в нашу компанию. Мы можем взять на себя все работы от согласования до подготовки проекта проема в несущей стене и его устройства.

Виды дверных проёмов

Проемы в несущей кирпичной стене различаются в первую очередь размерами. Стандартная высота – 2 метра, а ширина – от 60 до 100 см. Но можно варьировать эти параметры в зависимости от индивидуальных нужд. Главное, не пренебрегайте ГОСТами по строительству. Например, в несущей стене не может быть создан проем шире 2 метров и выше 2 метров 10 сантиметров. А резка проема в опорной бетонной стене обязательно сопровождается его усилением железной конструкцией.

Все дверные отверстия подразделяются на три типа:

• портал – обычная дверь прямоугольной формы;
• более широкий вариант, куда ставится дверь с двумя створками;
• закругленная арка.

Принцип действия при пробивке таких отверстий в кирпичных стенах примерно одинаковый, отличия есть лишь в нюансах.

Основные этапы увеличения проема

Перепланировка проема в несущей стене на первом этапе предусматривает удаление доборов и наличников с помощью гвоздодера. С петель необходимо снять полотно, подняв его снизу ломом. Вертикальные стойки необходимо срезать болгаркой и оторвать гвоздодером. Если осуществляется увеличение высоты проема в несущей стене, верхнюю перемычку необходимо сорвать. В противном случае она оставляется на месте.

Контур увеличения следует разметить по периметру. По линии разметки ударной дрелью делаются отверстия для упрощения демонтажных работ. С каждой стороны нужно осуществить резку панели. После резки арматуры ударами кувалдой необходимо устранить остатки стены. Проем следует усилить металлическими уголками, отрезками прута или планками.

Проем в несущей стене: предварительное укрепление будущего отверстия

Игнорировать эти нюансы нельзя, так как каждый дом имеет свои особенности, и общий у подобных работ только принцип. Для каждого строения производятся свои расчеты, которые призваны в большей степени сохранить дом как цельную конструкцию.

Думаю, что вы поняли всю серьезность таких операций, и теперь можно переходить к изучению самой технологии укрепления проема в несущих стенах. Для начала придется выполнить пыльные работы, поэтому следует обзавестись большой болгаркой, мощным перфоратором, очками и респиратором. С помощью этих инструментов придется вырезать штробы по всему периметру будущего проема. Штробы режут не сквозные – их назначение заключается в том, чтобы утопить в стене материалы, используемые для укрепления проема. Как правило, это швеллер – его размер рассчитывается исходя из особенностей дома (в учет берется этажность здания, особенности фундамента, вес крыши, материал стен, габариты будущего проема и все прочее, что может повлиять на изменение конструкции дома).

Как сделать проем в несущей стене своими руками фото

В общем, глубина и ширина этих штроб должна в полной мере соответствовать используемому для усиления проемов в несущих стенах швеллеру. Что касается их длины, то она в полной мере зависит от габаритов необходимого проема. Штробы пробиваются с двух сторон несущей стены, и делается это так, чтобы они совпадали по местоположению друг с другом. Чтобы не ошибиться в этом моменте, в углах будущего проема нужно просверлить перфоратором сквозные отверстия и согласно им выполнить разметку с другой стороны стены. Здесь сложного ничего нет, главное справиться с разметкой.

Изготовление проёма в несущей (капитальной) стене

В теории, каждый может нанять любую строительную бригаду и заказать выполнение работ в своей квартире, в том числе устройство проема в несущей стене. Не особо вникая в детали, обычные неквалифицированные рабочие станут использовать тот инструмент, который у них есть в наличии (перфораторы, отбойные молотки), а не тот, который предпочтительней в данной ситуации.

Для того, чтобы вышеописанное не произошло, необходимо произвести укрепление (усиление) проёма в точном соответствии с проектной документации, из качественных материалов и с использованием специального оборудования, которое позволит нанести как можно меньше вреда несущей стене. Таковым является алмазная резка, без применения этого способа усилить стену не представляется возможным.

В заключение

Теперь вам известны параметры максимального проема в несущей стене. Но для успешного ведения работ этого недостаточно. Например, если вы хотите работать с кирпичной стеной, то нужно исключить ее обрушение. Над дверным проемом следует установить балку перекрытия. В качестве нее может использоваться железобетонная балка или металлический швеллер. Поверх проема нужно выполнить пропил ниши, зайдя на стены. Туда закладывается балка. Все пустоты над ней и под ней заливаются бетонным раствором.

Как только бетон застынет, можно осуществить расширение проема. Для этого с помощью резчика следует прорезать кирпичную кладку по контуру. Выпиливаемый проем должен быть меньше установленной сверху балки. Резчик следует направлять к стене перпендикулярно. Если вы хотите перенести проем в несущей стене, то резку должны будете выполнить с обеих сторон, ведь перегородка имеет толщину больше 10 см.
