Монтаж канализации

Виды

В собственном доме канализация может быть нескольких видов и классифицируется по различным критериям.

Обычно этих критериев может быть три:

• место расположения канализации;
• цели, для реализации которых она будет использоваться;
• различие по типу стоков, которые будут собираться.

Если брать первые два критерия, то рассматриваемая система бывает следующей.

• Наружная. Она является комплексом приема стоков от построек и иных объектов и транспортирования их к специальным очистительным сооружениям или месту сбрасывания в водоприемник централизованной канализации. Обычно в такую включаются трубопроводы, а также колодцы поворотного и ревизионного типа.
• Внутренняя. Такая канализация собирает стоки внутри дома благодаря специальным устройствам водоприема и трубопроводных системам, после чего по магистрали транспортирует их в специальный комплекс наружной канализации.
• Очистительно-сточная. Перед выведением сточных вод в грунт или водоем их нужно очистить благодаря специальной четырехступенчатой системе, которая состоит из нескольких уровней (физически-химический, дезинфекционный, механический, биологический).

Если же брать критерий собираемых стоков, то канализация бывает следующей.

• Бытовой. Она также может называться хозяйственно-бытовой или хозяйственно-фекальной. Обычно ее обозначают К1. К такому типу канализации относится весь комплекс устройств, которые подводятся к разным приборам сантехники. Сюда относятся лотки, трапы, сифоны, воронки, а также сеть различных трубопроводов, которые состоят из труб разного размера, механизма креплений и фитингов.
• Промышленной или производственной. Обычно в схемах ее обозначение идет под аббревиатурой К3. Данный вид канализации предназначается для того, чтобы отводить воду, которая применяется в каком-то технологическом процессе. Этот тип канализации в собственных домах не используется, но не сказать о нем нельзя.
• Ливневая или дождевая. Данный тип обозначается обычно как К2. Такая система представляет собой целую совокупность водосточных труб, желобов, пескоуловителей, дождеприемников, воронок и так далее. Обычно большая часть такого механизма прокладывается в открытую, но для транспортировки дождевой воды куда-то за пределы участка могут применяться и трубопроводы под фундаментом.

Также следует отметить, что канализация в частном доме может быть двух типов:

• автономная;
• централизованная.

Выбранный тип будет зависеть от того, куда именно будет осуществляться слив вод сточного типа – в собственный септик или же в центральную магистраль через колодец коллекторного типа. Если местная канализация проходит недалеко от дома и подключение к ней будет дешевым, то будет выгоднее подключиться к ней по причине того, что расходы на пользование в данном случае все равно будут меньше.

Кроме того, очистные системы могут быть различными по своей сути.

Речь идет о следующих типах:

• септик:
• биотуалет;
• биоочистка при помощи спецагрегата;
• выгребная яма.

О септике уже говорилось, а потому скажем о других типах. Биотуалет будет подходящим решением только для коттеджа, где владельцы живут редко. Да и он не решает вопроса стоков из душевой и кухни. Очищение с использованием спецстанции выгодно высокой производительностью и хорошей степенью очистки стоков. Но затраты на этот вариант будут немалыми по причине необходимости энергозатрат и дороговизны оборудования. Вариант с выгребной ямой не так давно был наиболее распространенным. Но в последнее время количество стоков существенно увеличилось, и мало какая выгребная яма может с ним справиться. К тому же риск загрязнения земли существенно увеличился по данной причине.

Ошибки, связанные с подключением сифонов

Подключение любого сантехнического прибора к канализации осуществляется через сифоны, имеющие вид буквы U. Такая изогнутая форма позволяет воде постоянно находиться в нем. Она образует гидробарьер и не дает запаху проникать в помещение. Однако эта система перестает работать при совершении некоторых ошибок. Главная ошибка – отсутствие вентиляции. В этом случае вакуум просто высасывает воду из сифона, позволяя запахам свободно гулять по дому. Другая причина появления неприятного запаха – банальное испарение воды из сифона. Это происходит при редком использовании прибора. Нужно просто затыкать тряпкой редкоиспользуемое устройство.

Внешний вид канализационного сифона

Популярные акции на Mamsy

Монтаж наружной канализации к общей сети

Это простой способ монтажа наружной канализации здания, который после составления и утверждения проекта включает всего три этапа.

Первый – это приобретение и доставка материалов и элементов, окончательные работы с внутренней канализацией, то есть объединение ее линий и выведение наружу.

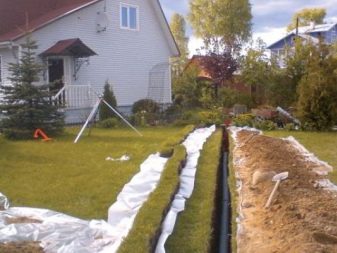

Второй этап является наиболее сложным и включает земельные работы. Сначала проводится разметка местности. Через каждые 1,5-3 метра, а также во всех точках изменения траектории магистрали устанавливают первых ряд кольев, объединяя их капроновой нитью.

Затем на расстоянии, в два раза превышающем диаметр основных труб, устанавливается второй ряд. Контролируется соответствие разметки плану, после чего проводится непосредственно рытье траншей. Глубина может варьироваться в достаточно широких пределах, но, скорее всего, копать придется много – труба должна выйти в самый низ канализационного колодца.

Контролировать уклон траншеи можно с помощью уложенной на ее дно доски с установленным на ней уровнем, а также обыкновенной линейки, но делать это следует уже после укладки и влажной трамбовки песчаной подушки для труб.

Третий этап – непосредственно монтаж наружной канализации. Он включает резку и формовку труб, их объединение в единую систему, укладку в траншеи. По завершении укладки еще раз контролируется угол уклона магистрали, проводится подключение к системе внутренней канализации и основной канализационной сети.

Трубопровод тестируется – для этого по нему пускается интенсивный поток воды, а песчаная подушка по всей длине траншей периодически проверяется на наличие подтеков. Если их нет, монтаж считают завершенным, трубы покрывают пеком на 10-15 см для амортизации напряжений, траншеи засыпают землей, профиль разравнивают. В противном случае места подтеков отмечают и герметизируют после высыхания жидкости, после чего проводят повторный контроль.

Требования к комплектующим для установки канализации

При замене канализационного стояка в квартире коммуникации чаще всего скрыто прокладывают внутри строительных конструкций или маскируют декоративными покрытиями. Они не подвержены механическим повреждениям и другим внешним воздействиям, поэтому требования к их прочности не самые высокие. Тем не менее проложенные в помещении трубы должны обладать определенными свойствами:

• химической инертностью по отношению к агрессивным компонентам стоков;
• устойчивостью к перепадам давления в системе;
• коррозионной устойчивость;
• оптимальной пропускной способностью и стойкостью к образованию засоров;
• пригодностью к эксплуатации в широком диапазоне температур.

Также важно, чтобы любой фрагмент трубопровода мог быть изолирован и быстро заменен при повреждении

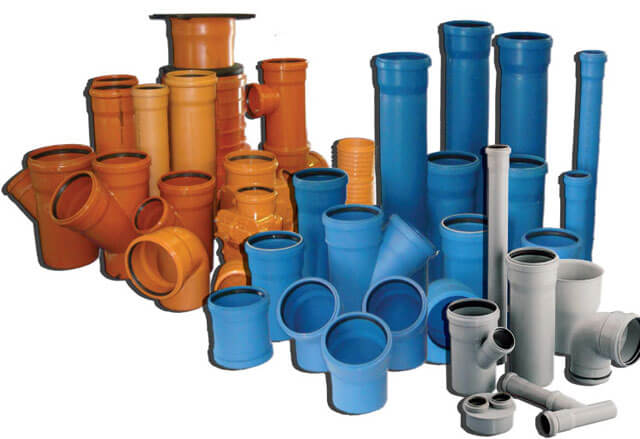

Выбор канализационных труб

В первую очередь необходимо определиться с материалом, из которого будут изготовлены ваши трубы. Придя в сантехнический магазин, вы вряд ли найдёте металлические трубы для прокладки в доме, ведь они имеют ряд существенных проблем: блуждающие токи, коррозия и т.д. Их современная замена – трубы из полимеров, например, полиэтилена или полипропилена.

Они не только полностью лишены недостатков, свойственных металлическим аналогам, но и имеют ряд весомых преимуществ:

1. Они полностью устойчивы к коррозии;
2. Выдерживают воздействие многих химикатов;
3. Гладкая поверхность внутренней стенки;
4. Широкий диапазон рабочей температуры;
5. Срок службы может достигать целого века.
6. Простой способ соединения и малый вес обеспечивают быстрый монтаж канализационных труб.

Естественно у таких труб имеется и небольшой недостаток – хрупкость, которую вы не заметите, если будете аккуратны.

Далее необходимо определиться с диаметром пластиковых труб для канализации. Минимальные показатели следующие:

• Для биде или умывальника необходима труба с диаметром от 40 мм;
• Для ванны или душевой – от 50 мм;
• Для нескольких сантехнических приборов – от 85 мм;
• Для стояка применяют трубы с диаметром от 100 мм.

Виды и назначение отмостки вокруг дома

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

При строительстве собственного дома важно не упустить мельчайшие детали, которые могут повлиять на безопасность эксплуатации и долговечность сооружения. Не специалисту какой-то элемент может показаться незначительным, но при более внимательном изучении вопроса, без него здание принесет множество проблем при эксплуатации

Одним из таких незаметных защитников строения является отмостка вокруг дома.

Требования к канализационным трубам

В общей канализационной магистрали задействованы две взаимосвязанные системы – внутренняя и наружная. Выбор труб для каждой из них имеет свои особенности и требования. Все основывается на строительных нормах и правилах.

Наружный трубопровод

Из-за особенностей расположения трубы внешней канализационной системы должны обладать свойствами устойчивости к динамической и статической нагрузке. Другими словами они должны противостоять деформациям, которые возникают при перемещении людей, транспорта, а также держать нагрузку уложенного сверху грунта. Места соединения должны обеспечивать отсутствие смещений, которые способны нарушить целостность всей магистрали во время движения грунтовых вод.

В соответствии со СНиП 2.04.03-85 трубы для канализации наружной системы должны быть проложены ниже уровня промерзания грунта в зимний период. Для каждого региона страны он будет различен. Значение для вашего участка необходимо уточнять в сети интернет или метеорологической службе. В целом, для частного дома уровень заложения будет на уровне 0,5-2 м.

На тех участках, которые находятся в зоне пересечения с транспортными маршрутами и увеличенной нагрузкой прокладываются гофрированные трубы из металлопластика. Они способны выдерживать повышенные нагрузки. Подобное свойство обусловлено кольцевой жесткостью. Помимо этого им присуща большая гибкость. Это также позволяет прокладывать трубы для канализации на особо сложных и нелинейных участках.

Внутренний трубопровод

Трубы, которые используются для создания внутренней системы, не предъявляют к себе вышеуказанных требований по прочности. Они могут быть проложены в строительных конструкциях или скрыты под декоративными элементами. Какая бы ни была схема прокладки, внутренняя канализация не подвергается таким нагрузкам, как внешняя. Но все таки для обеспечения наибольшей продолжительности эксплуатации должны быть обеспечены следующие свойства:

• Стойкость к механическим повреждениям;
• Устойчивость к агрессивным средам – температура, химические и биологические воздействия;
• Возможность совмещения с элементами внешней канализации;
• Полированная внутренняя поверхность, не препятствующая выводу сточных вод;
• При необходимости подключения всех необходимых санитарных устройств.

Отдельно стоит заметить, что значимым потребительским фактором является возможность легко и просто осуществить монтаж, а также при необходимости произвести замену поврежденного участка. Учитывая все требования, основная масса собственников жилья предпочитает использовать пластиковые трубы или композитные металлопластиковые.

Дальше рассмотрим возможные варианты материалов для канализационных труб.

Резка канализационных труб

Не всегда можно установить коммуникации в первозданном виде. Если помещение отличается сложной конфигурацией, или план подключения нестандартный, допустимо нарезать изделия. Для труб из разных материалов используют различные инструменты:

1.  Пластик. Изделия этой группы можно резать с помощью обычной ножовки по металлу, специальной пилой для полимерного материала или трубореза. Пластик достаточно мягкий, поэтому при резке нет необходимости прилагать много усилий.
2. Чугунные трубы резать не рекомендуется. На этапе производства кромка обрабатывается особым образом, что позволяет обеспечить наиболее плотное соединение. В случае появления такой необходимости чугунные изделия режут с помощью болгарки.

Существуют инструменты, позволяющие нарезать фаску на торцевых участках коммуникаций.

3 О внешней и внутренней системах канализации

Когда речь идёт об обустройстве канализации, то говорят, как правило, о проектировании внешней и внутренней систем.

Работа с внешней системой основана либо на установке и проведении труб к септику (он может быть накопительным или с фильтрами), либо на их соединении со станцией глубокой очистки, что выходит дороже с финансовой точки зрения.

Работа с внутренней системой подразумевает в себе выполнение следующих действий:

• установка стояка и его соединение с фановой трубой;
• монтаж труб в таких помещениях, как туалет, кухня, ванная и т.д.

В данной статье будет рассматриваться лишь подключение автономной системы к септику с фильтрами, которые помогают в очистке сточных вод. Причина – в технологичности решения, поскольку выгребные ямы уже в прошлом, и их почти не делают.

Глубина заложения

Процесс установки канализации в загородном доме прост, но его лучше всего доверять специалистам. Если же работы проводятся самостоятельно владельцами, то необходимо тщательно продумать обустройство системы и подобрать качественную основу для сбора стоков: чаще всего для этого применяют септик. Кроме этого, следует правильно рассчитать глубину колодца и траншеи, она должна быть минимальная. При монтаже сливной ямы вблизи с домом рекомендуется соблюдать расстояние в 5 метров, а септик нужно углублять в землю на 1.5 м. Благодаря таким параметрам удается защитить септик от негативного влияния подземных вод и избежать его повреждения.

Чтобы знать, на какой глубине прокладывать коммуникации, необходимо определить уровень расположения постройки. Во время прокладки трубопровода от здания до септика желательно делать систему абсолютно прямой, избегая колен и поворотов. Трубы лучше всего укладывать на глубину, которая немного выше точки промерзания почвы. При этом нельзя забывать и том, что под площадками или дорогами, где размещен трубопровод, зимой возможно их замерзание, так как снег будет очищаться. В таких ситуациях глубину увеличивают.

Нормы согласно СНиП

Монтаж наружной канализации осуществляется в соответствии с нормами СНиП, в которых оговариваются максимально и минимально допустимые показатели глубины заложения, но они могут меняться в зависимости от характеристик системы и способов укладки труб. Для элементов конструкции, которые применяются для отвода грязных стоков, допускается углубление на 30 см от поверхности земли, их сечение выбирают не более 50 см. Трубы диаметром более 500 мм нужно укладывать на глубину не менее 50 см.

Помимо этого, стоит помнить и том, что канализационные отходы на выходе даже в зимнее время имеют высокую температуру, которая в среднем может достигать +18С. Поэтому они никогда не замерзают при прохождении к коллектору. Применяя данное свойство, можно уменьшить глубину трубопровода, но это чаще всего делают, когда расстояние между выходом системы из постройки и коллектором незначительное. Стоит также отметить, что минимальное заложение канализации по стандартам СНиП зависит и от типа нагрузок, оказывающих воздействие на поверхность почвы в участках обустройства системы. Если они высокие, то трубы нужно обязательно закрывать.

Факторы для выбора

Выбор глубины закладки траншеи важен по многим причинам. Например, если трубы проложить на уровне промерзания земли, то жидкие отходы могут остыть, вследствие этого появится затор, и канализацией нельзя будет пользоваться до потепления. Избежать засоры можно также, устанавливая минимальное число соединений. В тех случаях, когда при монтаже трубопровода не обойтись без поворотов, то в точках стыкования устанавливают колодец. Доступ к нему должен быть свободным.

Для расчетов оптимальной глубины заложения наружных коммуникаций обязательно учитывают диаметр труб, материал, из которых они выпущены, и угол наклона 0.03 м на каждый погонный метр системы. Огромную роль также играет точка выхода канализации из дома и место размещение выгребной ямы.

Варианты уменьшения

В некоторых случаях возможно снизить глубину прокладки наружных труб. Чаще всего это доступно, если к системе подключены насосные станции, они обеспечивают быструю очистку каналов и тем самым зачищают трубы, будь они чугунные или стальные, от замерзания. Подобные системы считаются не самотечными, а полунапорными. Уменьшается заглубление и тогда, когда используемые трубы изготовлены из прочного материала и имеют толстые стенки. Понизить уровень глубины можно и за счет утепления трассы, для этого участок земли укрывают специальной подсыпкой, а сверху ставят декоративные холмики-насыпи или клумбы.

Насос для откачки канализации. Основные принципы работы

Шаг 3. Облицуйте пол в клетке

Рубрики

Проблемы и неисправности насосных станций и их исправление

Полезное видео: как выбрать морилку по дереву

Режимы работы вытяжки в санузле

У таких вентиляторов с таймером имеется два режима работы:

туалет — верхнее положение специальной перемычки

ванная — нижнее положение перемычки

Переключение режимов производится на плате управления в правом верхнем углу.

Есть подобные перемычки и у других производителей.

При работе в режиме «туалет», после включения света и подачи питания на плату, вентиляция сразу же начинает работать. Как только свет отключили, вентилятор не останавливается, а будет продолжать крутиться определенное время.

Это время вы задаете самостоятельно, выкручивая регулировочный винтик отверткой.

В режиме «ванная», работа несколько отличается. Данный режим подходит именно для душевых и ванных комнат, без туалета.

Например, если вы принимаете душ или ванну, шум лопастей и сквозняки будут только мешать. Поэтому при включении света в комнате вентилятор не срабатывает.

Управляется все это дело как раз таки от выключателя на свет, стоящего в коридоре.

Устройство системы

Канализация в частном доме представляет собой сложную систему, состоящую из внутренних, наружных схем и септика. Чтобы все устройства во время эксплуатации работали бесперебойно и слаженно, их монтаж требует правильного проектирования. Внутри постройки проводят канализационный трубопровод, детали которого соединяют в один общий канал при помощи фитингов. Его выводят наружу и оснащают обратным клапаном, защищающим систему от повышения уровня воды при переполнении внешних емкостей жидкостью. При этом трубы могут устанавливаться не только внутри дома, но и в других пристройках, размещенных на территории земельного участка.

Что же касается внешней части коммуникаций, то она имеет вид выгребного котлована или станции с биологической очисткой. Наружная часть характеризуется разным принципом работы и может состоять из дополнительных устройств, так как будет зависеть от размеров и сложности прокладывания общей системы. Если ее производительность позволяет, то также прокладывают ливневую канализацию, имеющую отдельный сток.

Внутренняя схема

Проектирование и монтаж внутренней канализации в загородном доме предусматривает точные расчеты, поскольку малейшие ошибки могут привести к проблемам в эксплуатации, и установочные работы придется выполнить по-новому. Внутренняя схема коммуникаций состоит из набора труб, пластиковых стояков и крепежных частей, их главной задачей является отвод использованной воды из сантехники и прочих устройств. Основным элементом данной системы считается вертикальный стояк, который накапливает воду со всей горизонтальной разводки. Часто в больших постройках устанавливают два стояка, это позволяет удобно осуществлять планировку комнат и упрощает монтажные работы в целом.

По сравнению с централизованной городской, система в частном доме намного сложнее. Это обусловлено тем, что ей необходимо качественно обслуживать не только жилое строение, но и летнюю кухню, барбекю, баню и душ, поскольку все дополнительные пристройки нуждаются в благоустройстве. При этом трубы можно размещать как внутри, так и поверх стен, а также в полу. Многие владельцы домов стараются прятать коммуникации в стены, но это очень трудоемкий процесс, кроме этого, все подключения должны быть открытыми.

Верхнюю часть стояка, как правило, выводят выше крыши дома на 50 см и оборудуют специальным клапаном или крышкой, это нужно для того, чтобы избежать срыва гидрозатвора. Во многих схемах также часто предусматривается вентиляционное кольцевание, когда горизонтальный трубопровод присоединяют к стояку немного выше места слива. Стояк выводят из здания наружу в колодец через пространство под полом или подвал. Между сантехническим оборудованием и фитингами обязательно размещают сифоны, защищающие помещения от проникновения неприятных запахов.

В том случае, когда планировка внутренних схем выполняется самостоятельно хозяином дома, а не специализированной компанией, то необходимо правильно распланировать размещение трубопроводной разводки, санузлов и кухни.

Внешняя часть

Наружная часть канализации представляет собой схему, состоящую из трубопроводов, транспортирующих стоки к месту утилизации, емкостей для сбора отходов и отстойника (выгребной ямы). Ее проектирование выполняется с учетом действующих нормативов и стандартов, так как правильно обустроенная канализация считается залогом комфортных и надежных условий проживания в доме. Любая неточность в планировке внешней части канализации может привести к различным проблемам, включая в том числе и образование засоров, при которых возможно попадание грязных стоков и отходов в места, расположенные рядом с источниками питьевой воды. Чтобы не допустить подобного, наружные трубы дополняют дренажной системой и делают точные расчеты выгребной ямы: она должна располагаться ниже прокладки трубопроводов. В том случае, когда доставку сточных вод осуществляют при помощи насосов, схему обеспечивают соответствующим напором.

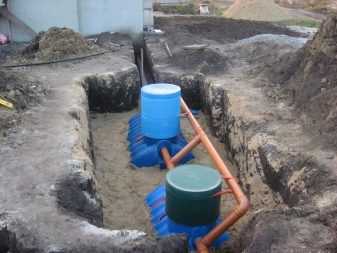

Главной частью внешней канализации является отстойник, к нему все нечистоты поступают по трубам, накапливаются и со временем просачиваются в почву или проходят легкую утилизацию. После наполнения ямы тяжелыми фракциями, необходимо выполнять очистку, применяя специальную ассенизаторскую технику.

Люстра

Монтаж наружной канализации

В частном доме приходится обустраивать автономную систему отвода стоков. Она состоит из внутреннего и наружного водопровода. Во втором из случаев работы выполняются за пределами объекта. Чтобы система функционировала без сбоев, коммуникации закладывают несколько ниже уровня промерзания грунта. Значение данного параметра варьируется в пределах 0,8-1,5 м — все зависит от местности и климата. Система наружной канализации включает в себя не только трубопровод, но и выгребную яму/септик.

Подготовительные работы

Определяют расположение коммуникаций. Магистраль выходит из объекта. По пути ее следования обустраивают септик. Причем нужно учесть возможность подключения ассенизаторной установки. Рекомендуемое расстояние септика от жилой постройки — 9 м, глубина — 1,5 м. Если планируется выполнение монтажа наружного трубопровода, подготавливают участок: удаляют сор, делают разметку для копки траншеи, при этом в грунт вбивают колья, натягивают леску.

Монтажные работы

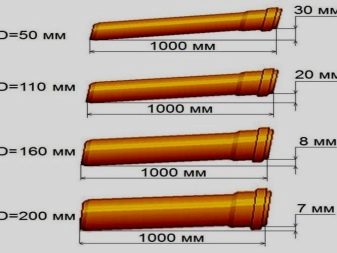

В процессе копки предусматривают уклон. Рекомендуемое значение данного параметра — от 0,8 до 3 см (на каждый метр). На следующем этапе производится резка коммуникаций, монтаж труб водоснабжения и канализации, предполагающий соединение и герметизацию изделий. Выбор способа стыковки делается заранее. Особенность монтажа наружной системы заключается в необходимости подключения канализации к септику. Причем трубопровод должен входить в септик (его нижнюю часть).

Утепление наружной канализации

Выбирают изоляционный материал. Если планируется использовать рулонный или насыпной утеплитель, работы выполняют после укладки трубопровода. Когда же теплоизоляция представляет собой специальные цилиндрические элементы, их предварительно надевают на трубы, затем уже выполняется монтаж канализации. Это несъемный вид изоляции. Для утепления элементов системы канализации применяют пенополистирол, пенопласт, базальтовую вату, стекловату, пенополиуретан, керамзит.

Тестируем канализацию

Когда система канализации собрана, ее проверяют на наличие протечек. Для этого подается вода. Причем интенсивность ее продвижения по трубопроводу должна быть существенной. Это позволит определить, есть ли неплотности между частями системы. Давление должно быть предельным. Благодаря этому оценивается степень прочности и надежности канализации. Тестирование выполняют на протяжении некоторого периода. Непродолжительная проверка может оказаться неинформативной.

Как избежать ошибок?

Выполнить монтаж наружной канализации системы быстро и качественно, а также избежать некоторых основных ошибок, помогут следующие советы:

Покажите предварительный проект опытным специалистам, прислушайтесь к их замечаниям и внесите необходимые изменения.
Не экономьте на материалах – эта разница в цене несопоставима со стоимостью ремонта, который может понадобиться в случае наличия в элементах технологических дефектов.
Хоть это и не является обязательным требованием, подумайте об утеплении труб пенопластом или вспененным полиэтиленом (минвату использовать не стоит). Эта дополнительная перестраховка убережет канализационные трубы от особо суровых погодно-климатических условий.
Следуйте народной мудрости «семь раз отмерь, один раз отрежь» – аккуратно и качественно вырезайте и подгоняйте участки трубопровода, точно соблюдайте необходимые углы уклона, не забывайте про контроль герметичности.
Узнайте у продавца о составе и качестве защитных покрытий внутренней поверхности септика. Оптимальным считается нанесение двух слоев битума поверх слоя грунтовки

Если используются чугунные трубы, лучше остановить выбор на изделиях со стойкими антикоррозионными покрытиями.
Уделите особое внимание качеству дренажных труб. В случае их засорения или малой пропускной способности возможен застой воды в колодце, что может повлечь ряд неприятных последствий.
