Коллекторная разводка водопровода в доме — недостатки коллекторной схемы, о которых редко пишут

Повторяю из статьи в статью, нельзя раздельно планировать водоснабжение частного дома, за границами дома (наружный водопровод с источником водоснабжения) и внутри дома (внутренний водопровод дома). Обе системы взаимозависимы и планировать их (проектировать) нужно совместно. Почему, вы поймете из этой статьи.

Коллекторная разводка водопровода, о которой я неоднократно писал в статьях Коллекторная схема водоснабжения и Способы разводки водопровода в квартире, хорошо демонстрируется на рисунке.

На нём, видим одну трубу, по которой поступает вода в систему. От центральной точки, вода распределяется по потребителям. Центральной точкой схемы, которая является точкой распределения потока потребителям, является коллектор.

Коллектор это специальное устройство, предназначенное для равномерного распределения потока потребителям. Технически коллектор имеет один или два входа (ввода) и несколько отводов (выводов).

Важно отметить, что установка на отводы коллектора регулировочных или перекрывающих вентилей не является обязательной, а лишь дополняет возможности коллектора и позволяет перекрывать воду на время ремонта. Повторюсь, основное достоинство коллекторной разводки это равномерное распределение потока воды потребителям

Дополнительное преимущество, возможность управлять водоснабжением каждого сантехнического прибора отдельно. Однако, для частного дома, из-за особенностей водоснабжения, есть недостатки коллекторной схемы, которые могут перекрыть её достоинства

Повторюсь, основное достоинство коллекторной разводки это равномерное распределение потока воды потребителям. Дополнительное преимущество, возможность управлять водоснабжением каждого сантехнического прибора отдельно. Однако, для частного дома, из-за особенностей водоснабжения, есть недостатки коллекторной схемы, которые могут перекрыть её достоинства.

Нормальное давление — залог стабильного обогрева

Центральная система водоснабжения

У центральной системы канализации и водопровода присутствует масса плюсов. Вам не нужно тратить средства на насосную станцию и сами агрегаты. Также не понадобится накопительный бак для жидкости. Что касается чистоты подаваемой воды и ее напора, то об этих показателях будет заботиться организация, которая предоставляет водный ресурс для объектов. Также предприятие может быть государственного типа, простыми словами – ЖЭК. В этом случае система канализации и водопровода может работать нестабильно: дополнительные счета за ремонт труб, наличие ржавчины, слабый напор.На фото показана масштабная система, обеспечивающая водой целый микрорайон.

При выборе централизованной системы канализации вам не придется заниматься рытьем траншей для труб, созданием колодца и т.д. Вам необходимо отправить заявку в организацию, которая работает в вашем секторе. После получения разрешения начинается работа: спецтехника подготавливает траншеи для труб, выполняется прокладка, устанавливаются счетчики.

Внутренняя разводка и монтаж

Монтаж труб внутри дома – важный и ответственный этап. Монтаж труб реально сделать своими руками, но только с учетом конструктивных особенностей разводки труб внутри дома.

Сделать правильную разводку труб – значит упростить себе жизнь в дальнейшем. При правильно разводке для любой трубы уменьшается опасность разрушения, ее ремонт требуется крайне редко, а полезная отдача улучшается.

Существует два основных типа разводки систем водоснабжения в частных домах. Бывает разводка:

• параллельная;
• последовательная.

Параллельная разводка лучше подходит для крупных домов, где трубы расходятся по множеству удаленных друг от друга помещений. Последовательная подойдет для зданий квартирного типа, где санузлы расположены компактно.

Монтаж по параллельной схеме

Параллельная схема прокладка труб предусматривает монтаж множества веток, диаметр которых равняется минимальным значениям, а именно, не превышает отметку в 30-40 мм кроме редких случаев.

Малый диаметр трубы положительно играет на экономии средств. Дело тут в том, что параллельная разводка предусматривает необходимость сделать множество параллельных веток подачи воды. Каждая ветка обслуживает свое конкретное направление. На ветку приходится один-два узла.

Ветки изолированы друг от друга, ввод осуществляется в бойлерной, где их подключают к готовому коллекторному выходу. На каждом выходе смонтированы краны, позволяющие отрезать любую трубу от снабжения.

Подобная схема позволяет сделать максимально безопасный и автономный трубопровод. Каждая труба действует отдельно, поломка на любом участке легко локализируется.

Но в то же время параллельная схема разводки, даже с учетом того что диаметр труб для нее необходим минимальный, требует существенного наличия средств, ведь каждую ветку нужно проложить, а это стоит денег.

Монтаж по последовательной схеме

Последовательная схема предполагает несколько иной подход. В ней есть одна или две базовые трубы, диаметр которых начинается от 80 мм. Эти трубы являются своего рода кластерами, они проходят по всем помещением с санузлами.

В месте расположения санузла от главной трубы отводят ветку поменьше, чей диаметр рассчитывают в зависимости от потребности в воде того или иного прибора.

Чем больше диаметр, тем больше воды получит узел. Последовательная схема – более традиционный вариант. По такой же системе собирается канализация.

Крупный диаметр труб несколько повышает их стоимость, однако такой подход все же дешевле параллельного, так как в итоге вы экономите на длине труб.

Типы труб для водоснабжения

Основные типы труб, используемых при организации водоснабжения:

1. Медные трубы, соединяемые при помощи специальных припоев. Магистрали отличаются устойчивостью к возникновению коррозии, выдерживают нагрев до 250°С. Трубы эластичны, что позволяет создавать трубопроводы сложной конфигурации. Недостатком материала является формирование гальванической пары при контакте с алюминиевыми или стальными элементами. При использовании в многоэтажных домах следует учитывать высокую проводимость тока, при поломке оборудования у соседей трубопровод оказывается под напряжением.
2. Металлопластиковые трубы, состоящие из нескольких слоев пластика с алюминиевой прокладкой. Изделия отличаются высокой эластичностью, для соединения используются резьбовые втулки или обжимные элементы. Изделия не используются при скрытой прокладке, поскольку резиновые уплотнения в стыках теряют эластичность и пропускают воду. Преимуществом является отсутствие коррозии, гладкая внутренняя поверхность препятствует формированию отложений.
3. Изделия из полибутилена, выдерживающие нагрев до 90°С. Элементы соединяются по технологии пайки, шов отличается повышенной прочностью. Из-за высокой стоимости полибутиленовые изделия широкого распространения не получили, трубы применяются при обустройстве обогреваемых полов.
4. Полиэтиленовые армированные трубы, рассчитанные на давление до 3,5 атм. В водопроводных сетях использование не рекомендуется, поскольку материал не обладает высокой прочностью. Детали применяются для разводки воды на приусадебных участках или в бытовых постройках, материал допускает замерзание жидкости. При подключении требуется установка редуктора, снижающего давление потока воды до безопасного уровня.
5. Магистрали из поливинилхлорида, отличающегося высокой химической устойчивостью и допускающего эксплуатацию при температуре до 80°С. Недостатком материала является низкая устойчивость к воздействию ультрафиолетового излучения. Для соединения фрагментов трубы используется пайка или клей, но прочность стыка не позволяет подавать воду под давлением выше 3,5 атм. Трубы используются для водоснабжения технологических помещений или при организации систем полива, в магистрали предусматривается редуктор для снижения давления.
6. Трубы из полиизопропилена, позволяющего соединять элементы методом пайки. Материал отличается низкой стоимостью, допускает давление до 12 атм. и температуру до 130°С. Поверхность труб шероховатая, но налет во внутренней части магистралей не образуется. Изделия используются при организации стояков и при разводке воды внутри жилых или офисных помещений.

При подборе труб следует учитывать сечение внутреннего канала, от которого зависит пропускная способность. Для определения параметра необходимо выяснить требуемое давление в магистралях, учитывается коэффициент падения напора внутри трубы и на местах соединений. При планировании схемы прокладки следует использовать прямолинейные отрезки, но чрезмерное удлинение и загромождение ветви арматурой приводят к падению давления.

Вода из подземных источников: бассейнов и водоносных горизонтов

В данном случае речь идет об обустройстве скважин и различных колодцев. Пожалуй, использование подземных источников воды – наиболее распространенный вариант при разводке и прокладке систем водоснабжения своими руками.

Правда произвести обустройство колодца, а тем более скважины, своими руками достаточно сложно, можно сказать невозможно. Обусловлено это тем, что для создания колодца или скважины для водопровода дома, потребуется довольно дорогостоящее оборудование. Цена работ по обустройству скважины или колодца для водоснабжения в большей мере зависит от глубины пролегания подземных вод.

Обустройство скважины для водопровода дома детально рассмотрено в видео ниже:

Полотенцесушитель

Обязательным атрибутом внутри ванной комнаты является полотенцесушитель. В многоквартирных типовых домах для этого сантехнического изделия обычно устанавливается отдельный стояк отопления. Это самый сложный вариант монтажа труб по ряду причин:

• стояк выходит из нижнего перекрытия, заходит в верхнюю плиту;
• для скрытой разводки либо придется изготавливать фальш-панель из гипсокартона, либо долбить железобетонные плиты, чтобы смонтировать отводы, вырезать штробы в стенах.

Реже указанный прибор врезается в систему ГВС, тогда со скрытой разводкой труб к водорозеткам не возникает.

Примеры схем

Разводка труб в каждой квартире даже в типового дома индивидуальна — по разному расставлена сантехника и бытовая техника, естественно и схема будет другая. В действительности все не так сложно, надо только определиться с основными параметрами схемы — куда надо подвести воду и видом разводки — параллельно будете тянуть или последовательно. Далее уже все диктует положение потребителей. Чтобы было немного проще добавим еще несколько схем и фото.

Пример разводки труб по коллекторной схеме

Особенность этой схемы — на полотенцесушитель идет более толстая труба от ГВС. Сделано это чтобы обеспечить лучший нагрев.

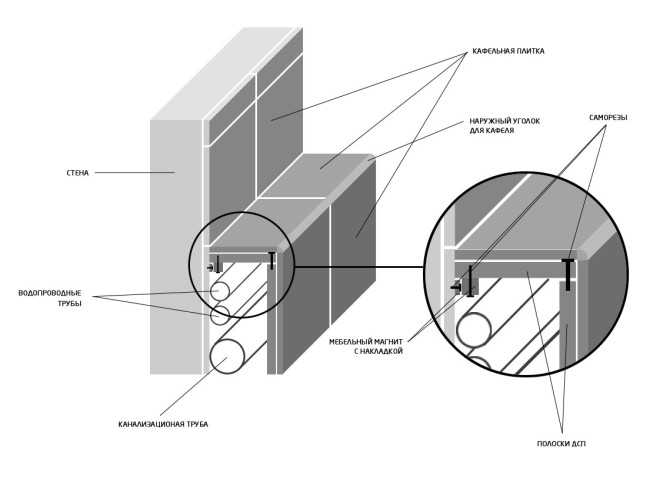

Пример последовательной разводки — комплектация на входе в квартиру для повышения безопасностиПри подводе к месту установки смесителя надо точно выдерживать расстоянияПри скрытом монтаже водопровода часть труб можно спрятать в полу. Ремонтировать их будет невозможно, зато красиво…Трубы укладывают параллельноНа каждый отвод ставится вентильСпособ спрятать трубы в ванной, проложенные вдоль стены

Подготовительные работы

Перед тем, как сделать разводку канализации в комнате:

• необходимо наметить схему прокладки труб канализации. Можно маркером на полу или стене нанести места их укладки;
• раскладываются кронштейны, которые используются для их закрепления. Для длинных труб используют крепежные элементы, которые устанавливаются между собой на расстоянии не больше 40 см;
• в начале работы необходимо определить, из какого материала планируется проводить монтаж разводных каналов;
• подготавливается набор инструментов. Понадобится труборез. Он облегчит работу;
• останавливается подача воды в ванную комнату;
• убирается старая разводка в комнате.

После выполнения этих пунктов необходимо приступать к установке новой канализационной разводки.

Разработка схемы монтажа разводки канализационных труб

Разрабатывается схематическая разводка канализации в ванной на листке бумаги. Четко указывается расположение всех потребителей воды в комнате, разводка трубопровода к ним и от них.

• Проектирование выполняется с учетом создания оптимального пути. Разводка представляет собой монтаж единых коллекторных каналов. Такая система способна управлять потоками воды одновременно для всех потребителей. Выполняется последовательное подключение труб с использованием специальных тройников. Этот вариант экономии на расходных материалах.
• Соединительные места создаются в меньшем количестве. Но такую схему невозможно воплотить в жизнь, если в ванной большое количество удаленных потребителей. Оперативно переключить поток воды сложно из-за большого количества тройников. Поэтому переключатель потока жидкости устанавливается перед точкой потребления.
• Если ванна не демонтируется, то замена сливной трубы в ванной будет затруднена. Поэтому система слива составляется из нескольких деталей. Соблюдается герметичность на стыках элементов.
• Рекомендуется подсоединение ванны через сифон. Близко установленная ванна с умывальником подсоединяются через тройник.
• При создании проекта разводки канализации в ванной, на кухне, в туалете рекомендуется предусмотреть дополнительное подключение нового прибора сантехники (например, посудомоечной машины). Для этого устанавливаются дополнительные отводы стояков.

Что понадобится кроме труб и фитингов

Эффективная система не может безопасно функционировать без:

• коренного крана вводной запорной арматуры;
• фитрационной станции многоступенчатой очистки;
• устройств регулировки и настройки рабочих параметров;
• контрольно-измерительных приборов контроля расхода;
• приспособлений защиты от последствий аварий;
• другое дополнительное оборудование.

Каждый из этих элементов необходим, чтобы система работала безотказно, контролировалась, настраивалась, и была защищена.

Коренной кран, вводная запорная арматура

Это устройство, которое работает в двух положениях (открыто, закрыто). Задача – отсечь подачу воды от стояка при необходимости произвести ремонт или в случае длительного отсутствия жильцов квартиры. Альтернатива – вентили, плавно регулирующие напор воды, которые работают в промежуточном положении. Но такие краны стоят дороже, чем обычные шаровые.

Фильтрующие устройства

Минимальный комплект – это фильтры двух видов:

Грубой очистки

Устанавливается на входе после шарового отсечного крана. Задача фильтра – улавливать крупные твердые загрязнения (ржавчину, окалину и т.д.).

Тонкой очистки

Абсорбирует мелкие твердые взвешенные частицы. В качестве фильтрующих элементов используются специальные картриджи с волокнистым наполнителем.

Каждый из фильтров требует периодического обслуживания. При грубой очистке частицы удерживает металлическая сетка, которую нужно вынимать и промывать. Есть модели фильтров, оснащены системой самостоятельной очистки. Картриджи тонкой очистки приходится покупать новые.

Регулирующие устройства

Задача стабилизирующего редуктора заключается в поддержании комфортного давления в трубах разводки – это от 3 до 4 бар. Так же можно использовать электронный вариант -это реле давления, которое исключит возможность гидроудара. Резкий скачок давления способен вывести из строя стиральную сантехнические приборы и элементы разводки.

К категории регулирующих устройств относятся и обратные клапаны. Они нужны, если предполагается подключение бойлеров, и предохраняют систему от самопроизвольного стека воды из бака в стояк при отключении водоснабжения.

Приборы учета

Использование моделей счетчиков регламентируется ГОСТом. Установить его мало, приборы учета расхода должны быть откалиброваны, опломбированы. Этим занимаются специальные службы водоканала. Устройство комплектуется сетчатым фильтром и обратным клапаном. При монтаже с двух сторон должны быть прямые патрубки. Это исключит погрешность при измерении.

Аварийные устройства

Это “умный электро клапан” – это устройство защищает разводку от порывов и утечек, а квартиру от потопа. Если лопнет шланг или труба, давление резко снизится, прибор немедленно отсечет подачу воды.

Прочие вспомогательные устройства сантехнического шкафа

Правильно организованная сантехническая разводка квартиры позволяет контролировать рабочие параметры в процессе эксплуатации системы водоснабжения. Для этого применяют манометры, которые измеряют давление воды в трубах. Когда их несколько, наличие перепада указывает на засор, который можно устранить.

Коллектор-распределитель – отдельный элемент, который задействован при распределении потока. Число выходов зависит от количества приборов-потребителей. В идеале каждая отходящая ветка комплектуется шаровым отсечным или обратным клапаном, в зависимости от потребности. Здесь же монтируются манометры и аварийные устройства защиты.

Варианты проведения данных сантехнических работ

• Последовательная или тройниковая разводка – все сантехнические приборы подключают через тройник. Такая разводка водопровода имеет низкую стоимость и оптимальна для небольших участков
• Веерная или коллекторная схема – прокладка труб производится от единого распределительного устройства к каждому потребителю, независимо друг от друга. Благодаря этому обеспечивается равномерное давление воды для всех потребителей. Трубы горячего и холодного водоснабжения протягиваются от водопровода, называемого коллектор. При необходимости любой санприбор можно отключить от воды в любой момент. При коллекторной разводке можно подсоединять бытовые приборы с подводкой трубопровода, не разбирая уже существующую систему. Цена такой разводки труб водоснабжения будет значительно выше
• Смешанная схема – соединение одних потребителей воды с коллектором напрямую, а других через тройники

Как устранить мерцание

Помпа

Дачники по достоинству оценили возможность использования такой насадки. С ее помощью можно легко наполнить бак водой. К преимуществам относят мобильность, небольшие размеры и высокую скорость установки. Также не требуется искать доступ к электросети.

Шланги не поставляются вместе с помпой, их требуется покупать отдельно. Сегодня многие производители предлагают подобные модели, поэтому требуется выбирать, изучая технические характеристики. Основные – это расход топлива и пропускная способность. Работать с помпой несложно

Но при длительном использовании важно следить, чтобы в емкости для бензина было достаточное количество топлива.

Как работать с сайдингом: основные правила и особенности

Как правильно сделать канализационную разводку

Этап 4. Основные элементы внутренней сети

Следующий этап — обустройство внутренней канализации. Ее конфигурация напрямую зависит от того, где находятся источники стоков, потому здесь я приведу описание основных ее элементов:

Схема, показывающая основные элементы внутренней канализационной сети

1. Стояк — центральная вертикальная труба, большого диаметра (минимум 110 мм), которая объединяет все контуры воедино. Как правило, в частном доме делают один стояк, но в больших строениях их может быть и несколько. В нижней части чрез колено соединяется с выводящей канализационной трубой.
2. Фановая труба — монтируется в верхней части стояка, служит для отведения газов, накапливающихся в трубах, из системы во внешнюю среду. Выводится в отдельную вент шахту или соединяется с вентиляционной трубой, находящейся выше уровня кровли.

Вывод фановой трубы

1. Магистральные ветки — трубопроводы диаметром около 50 мм (2 дюйма). Используются для соединения сантехнических приборов и других источников стока со стояком. Поскольку местная канализация обычно делается самотечной (т.е. работающей без дополнительного напора), то трубы прокладывают с уклоном в сторону стока. Для двухдюймовых труб оптимальный уклон составляет около 3 см на 1 м.
2. Подводящие трубы — используются для соединения выпусков сантехнических приборов с магистралями. Диаметр такой трубы не может быть больше диаметра магистрали.

Узел подключения к унитазу с отводами и ревизией

1. Ревизии — специальные фитинги, представляющие собой тройник с одним отводом, оснащенным закрывающимся люком. Ревизия ставится в основании стояка, на поворотах, разветвлениях и на концах магистралей. Она обеспечивает доступ внутрь трубопровода для удаления засоров или профилактических работ.

Этап 5. Соединение труб

Схема соединения труб

Все трубы соединяются между собой с помощью фитингов, которые позволяют оформлять повороты, отводы, разветвления и т.д. При монтаже системы желательно избегать поворотов под острыми и прямыми углами, формируя плавные дуги — так мы снизим риск засоров в месте уменьшения скорости потока.

Типовые современные трубы, оснащённые раструбами и эластичными манжетами, легко монтируются своими руками

После сборки все трубы устанавливаются на несущие поверхности. Инструкция допускает как скрытую (в штробах или за обшивкой), так и открытую прокладку. Во втором случае для крепления труб используются пластиковые хомуты с защелкой или винтовой фиксацией.

Скрытая прокладка канализации в штробах

Фото открытой установки стояка с использованием хомута

Этап 6. Подключение к сантехническим приборам

На последнем этапе выполняется подключение сантехнического оборудования:

Подключение унитаза с помощью гофры

1. Унитаз — обычно устанавливается в непосредственной близости от стояка. Выпуск унитаза соединяется гофрой или отрезком трубы либо с отводом стояка, либо с короткой магистралью диаметром не менее 110 мм.

Плоский сифон под ванной, диаметр трубы выбирайте не менее 50 мм.

1. Ванная или душевая кабинки — подключаются к канализации с помощью компактных сифонов, которые помещаются под сливными отверстиями. Оптимальный диаметр отводящей трубы составляет не менее 50 мм.

Подключение раковины с сифоном и гофрой

1. Раковины на кухне и в ванной — встраиваются в систему с помощью сифонов с гидрозатворами. Сифон обычно имеет форму колбы и размещается под раковиной, а с выводом канализации он соединяется гибкой гофрированной трубой.
2. Стиральные и посудомоечные машины — также монтируются с использованием гибких гофрированных шлангов. Для подключения таких приборов следует установить отдельный отвод канализационной трубы, оснащенный раструбом с резиновой уплотнительной манжетой.

Узел подключения стиральной машины

Выводы и полезное видео по теме

С советами по устройству разводки и самостоятельному монтажу сантехнического оборудования можно познакомиться в следующих видеороликах.

Видео #1. Как сделать разводку из ПП труб:

Видео #2. Полезные советы по сварке ПП труб и монтажу сантехники:

В рамках данной публикации мы привели только общую информацию по замене сантехники и разводке труб – данная тема слишком обширна, чтобы быть полностью раскрытой в одной статье. Однако надеемся, что данный материал поможет вам в планировании и проведении ремонта в ванной комнате, выборе материалов и замене сантехнических приборов.
