Свайный фундамент расчет количества свай: используем калькулятор для расчета количества свай

Определение прочностных характеристик грунта

Расчет допустимой нагрузки без точных данных о сопротивлении грунта будет недостоверным. При этом застройщик должен помнить, что на одном участке в пределах небольшой площади может быть несколько типов почвы.

Поэтому перед строительством сооружений I и II степени ответственности, в том числе жилых домов, необходимо заказать геологические изыскания застраиваемой площадки.

Альтернатива процедуры – самостоятельный анализ почвы. Для этого бурят в земле несколько шурфов, чтобы взять образцы для анализа.

Затем визуально или экспериментальным путем для каждого образца определяют тип почвы и выбирают из справочной литературы расчетное сопротивление грунта. Нормативный документ СП 22.13330.2016 содержит такие данные. Таблица ниже отражает значение искомых параметров для наиболее популярных грунтов в российских регионах:

Тип почвы	Расчетное сопротивление, кг/см2
Пылеватые породы	2
Рыхлая почва с большим содержанием песка и глины	3,5
Песок мелкой фракции, гравий с глинистыми включениями	4
Галька с некоторым содержанием глины	4,5
Песок средней фракции	5
Глина, песок крупной фракции	6

Основные параметры

Упрощенный расчет несущей способности

Приведем расчет несущей способности сваи 133 мм для глиняного грунта.

Исходные данные:

• Площадь дома 6х6=36 м2
• Вес дома – 48 тонн (рассчитан из усредненного веса стен, перекрытий, кровли)
• Грунт – глиняный
• Периметр наружных стен – 24 м
• Несущих стен – нет
• Диаметр сваи 133 мм с лопастью 350 мм

Рассчитываем прочность основания. Из приведенной таблицы подставляем значение порядка 6 кгс/м2. Площадь лопасти составит около 950 см2

Рассчитываем несущую способность:

F=5.8 тн

С учетом коэффициента 1,75 оптимизированная несущая способность будет равна N=5,8/1,75, что составит приблизительно 3,3 тн.

То есть свая диаметром 133 мм и лопастью 350 мм имеет несущую способность порядка 3,3 тонн. Это значение далее можно использовать в расчете фундамента в целом.

Для этого нужно только разделить вес дома на несущую способность одной сваи. Получаем, что для установки винтового фундамента потребуется 58/3,3=17,6. То есть округленно с поправкой в большую сторону понадобится 18 свай.

Общий периметр задан 24 метра, следовательно, сваи нужно устанавливать с шагом 24/18=1,33 м

Точнее шаг установки свай определим с учетом того, что по одной свае нужно обязательно ставить по углам здания. Тогда вдоль периметра нужно установить 18-4=14 свай. Шаг их установки при одинаковой длине стен составит 24/14=1,7 м.

Мы видим, что оставшиеся 14 свай не делятся равно по четырем стенам. В таком случае рекомендуется увеличить число свай до 20 (4 по углам и 16 по стенам), тогда на каждую стену будет приходиться по 6 свай, а шаг установки будет составлять 6/6=1 метр.

В реальности, если провести пробное вкручивание и убедиться что грунт соответствует табличным параметрам, можно уменьшить коэффициент. Тогда потребуется порядка 13-14 свай.

Виды фундаментных конструкций с ростверком

В том случае если застройщику удастся правильно , необходимых для ростверкового фундамента, но и глубину их погружения, то в процессе эксплуатации несущая конструкция не будет подвергаться промерзанию и пагубному воздействию влаги. Если планируется строительство на участке с небольшим рельефным перепадом, который выравнивать нецелесообразно, тогда можно соорудить комбинированную фундаментную конструкцию, например, свайно-ленточную.

Существуют следующие виды фундаментов с ростверком:

1. Ленточный. В процессе проведения строительных работ застройщик связывает между собой расположенные по соседству сваи.
2. Выполненный в виде плиты. В этом случае застройщику приходится связывать каждый оголовок.

Исходные данные

Перед проектированием любого типа фундамента необходимо провести геологические изыскания почвы на участке.

Сведения, которые понадобятся при вычислении параметров основания:

• тип грунта;
• физико-механические свойства почвы;
• наличие слоев в грунте, склонных к плывучести, карманов выветривания;
• глубина сезонного промерзания;
• уровень грунтовых вод;
• возможность размыва пластов около фундамента и т.д.

Результаты исследования позволят судить о несущей способности участка и, как следствие, подобрать количество опорных элементов, а также опорную площадь фундамента.

На значение параметров также оказывают влияние суммарные нагрузки в результате давления проектного сооружения на грунт. При этом учитывают вес стен, перекрытий, кровли, а также полезную и снеговую нагрузку.

Требования к проведению вычислений изложены в нормативной документации для строительства свайно-ростверковых оснований:

1. СП 63.13330.2018;
2. СНиП 3.03.01-87;
3. СНиП 2.02.03-85.

Строение винтовой сваи

Винтовая свая имеет четыре основных элемента:

• Тело сваи в виде трубы
• Наконечник, обеспечивающий легкое проникновения сваи в грунт
• Лопасть сваи, с помощью которой свая вворачивается в землю
• Оголовок, необходимый для обвязки свай

Конструкция винтовой сваи

Из этих элементов только сама труба, из которой изготовлена свая, а также лопасть имеют определяющее значение для сопротивления сваи нагрузкам. Труба выступает опорным столбом, на который давит здание, а лопасть образует дополнительную площадку, увеличивающую площадь соприкосновения сваи с грунтом. Тем самым лопасть уменьшает удельное давление на грунт.

Пример нахождения размеров ростверка

Рассмотрим порядок расчета железобетонного ростверка. Ширина ленты должна быть равна толщине стен.

Если стены дома в 1,5 кирпича, то ширина стен составит 38 см. Такой же будет и ширина ростверка.

Высота ленты при такой ширине должна составить 50 см — это обеспечит необходимую жесткость на прогиб.

Арматурный каркас Будет состоять из двух горизонтальных решеток по 2 стержня 12 мм.

Общий объем бетона, необходимого для отливки, составит 0,5 · 0,38 · 30 м (общая длина ростверка) = 5,7 м3.

Учитывая возможность непроизводительных потерь, лучше заказывать 6 м3 готового бетона марки М200 и выше, или изготовить его самостоятельно прямо на площадке.

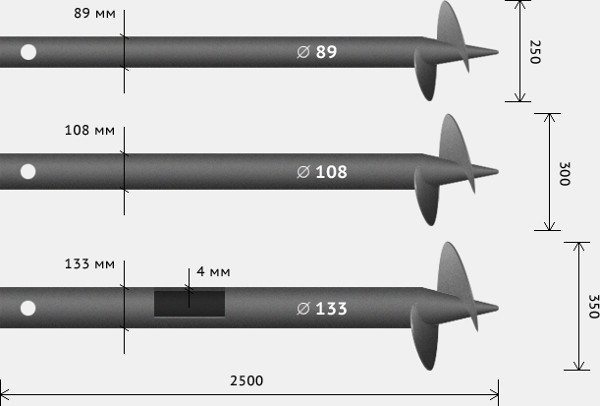

Типовые опоры, их диаметр и выдерживаемый вес

Размеры свай и их длина должны соответствовать категории строения. Типовые размеры конусных опор, задействованных в частном строительстве, имеют следующие параметры:

• СВ89х250;
• СВ108х300;
• СВ133х350.

Первое цифровое значение обозначает диаметр стволовой части (мм), а второе – диаметр винтовой лопасти. Для конструкций, имеющих легкий вес, к которым можно отнести ограждения и садовые постройки, подойдет опора, ствольный диаметр которой равен 76 мм. Забор с кирпичными столбами, дачные пристройки, навесные конструкции и беседки устанавливают на конусы, у которых диаметр составляет 89 мм. Для небольшого деревянного дома из бруса и бревна, а также каркасных построек подходят оцинкованные лопастные стержни чуть большего размера (108 мм). Ну и завершают наш рейтинг самые мощные образцы несущих элементов фундамента (133 мм), с лихвой выдерживающие натиск тяжелой бревенчатой избы и пеноблочного сооружения. Чтобы точно рассчитать размеры необходимых свай с наконечником, нужно знать хотя бы приблизительный вес будущих хором.

Параметры часто используемых опор

Какие параметры нужно рассчитать для правильного выбора свайного фундамента

Параметры, необходимые для обоснованного выбора свайного фундамента, можно разделить на две группы:

• Измеряемые.
• Расчетные.

К измеряемым могут быть причислены все свойства грунта на данном участке:

• Состав слоев.
• Уровень залегания грунтовых вод.
• Особенности гидрогеологии, возможность сезонного подтопления, подъемы и понижения водоносных горизонтов.
• Глубина залегания и состав плотных слоев.

К расчетным параметрам относятся:

• Величина нагрузки на основание.
• Несущая способность опоры.
• Схема расположения стволов.
• Параметры свай и ростверка.

Указаны только самые общие параметры, в ходе создания проекта нередко приходится рассчитывать большое количество дополнительных позиций.

ВАЖНО!
Расчет фундамента — ответственная и очень сложная задача. Ее решение можно поручить только грамотному и опытному специалисту, имеющему соответствующую профессиональную подготовку и квалификацию

Кроме того, заказ на выполнение расчета должен быть оформлен официальным порядком, чтобы проектировщик нес полную ответственность за результат своих действий. Проект, составленный неформальным порядком, может стать приговором как самой постройке, так и людям, проживающим в ней.

Изображение на металле: 6 способов получения четкой картинки

Типы лопастных свай

Винтовые сваи бывают двух типов: сварные и литые оцинкованные типа шуруп, а разделяются они в зависимости от метода интеграции наконечника.

Сварной наконечник

В первом случае мы имеем дело с эконом-вариантом, изготовленным из трубы и приваренной к ней винтовой лопасти. Часто подобные изделия бывают некачественными, так как их можно запросто изготовить кустарным способом, соответственно, и цена на них подозрительно низкая. Именно такие виды винтовых свай вызывают массу недовольных отзывов, что и неудивительно, ведь они портят экофундамент из бетона и служат мало.

Экономный вариант

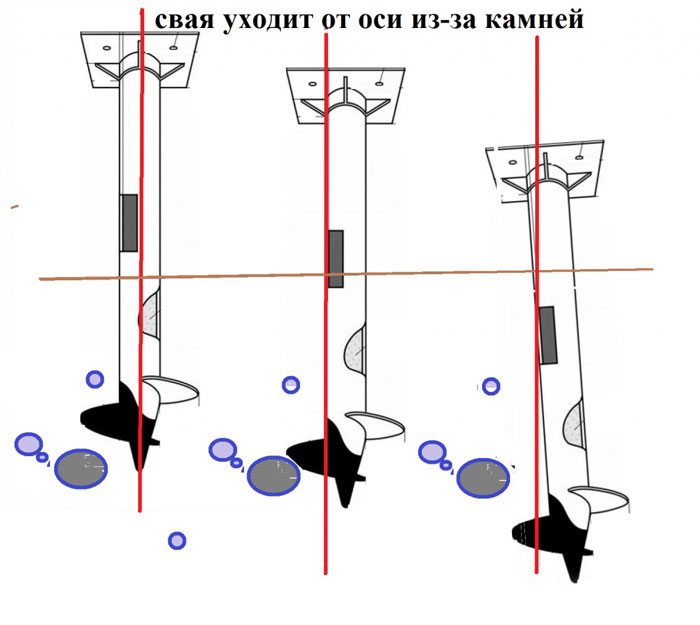

Малейшая погрешность во время сваривания лопасти и трубы приведет к тому, что во время завинчивания в плотном грунте свая отклонится от вертикали. В худшем случае лопастные изделия типа шуруп разрываются в месте сварочного шва. Естественно, устойчивость дома будет нарушена и рано или поздно он перекосится или просядет.

При ручном закручивании вы отчетливо почувствуете отрыв: несущий элемент будет с особой легкостью проворачиваться, но в землю так и не уйдет. Гораздо опаснее то, что низкосортная опора со временем деформируется подобным образом из-за ржавчины или повреждения шва. После разрыва между трубой и наконечником вся нагрузка неравномерно перейдет на соседние сваи, отчего под ростверком появится проседание, и дом приобретет статус аварийного.

Начиная строительство дома, для своего же блага интересуйтесь у подрядчика, какие опоры, литые или сварные, он использует в своей работе.

Основные опорные точки

При расчете необходимо иметь представление о том, как действуют те или иные нагрузки – отсюда можно определить положение опорных точек столбчатого фундамента. Для этого рассмотрим конструкцию здания и то, как перераспределяются по ней нагрузки.

Так, вес кровли и снега на нем передается на стропильную систему. Та, в свою очередь установлена на боковые стены и в некоторых случаях на верхнее перекрытие. Перекрытие тоже опирается на боковые и внутренние несущие стены. В некоторых случаях крыша может выступать за периметр основания дома и опираться на отдельные опоры – столбы или колонны – в этом случае часть нагрузок на стены уменьшается, но в устройстве фундамента должны быть предусмотрены дополнительные опорные точки.

Таким образом, очевидно, что вертикальные нагрузки со стороны кровли и крыши в основном направлены на стены здания.

Это означает, что опорные точки  фундамента должны быть расположены в первую очередь под стенами. Как правило, опоры ставятся по периметру всего здания и по линиям  расположения несущих стен. Сами стены со своим весом и нагрузками, переданными от верхней части здания, давят на обвязку фундамента.

Нижнее перекрытие оказывает давление в первую очередь на боковые опоры, т.е. на балки нижней обвязки фундамента – по периметру и в более сложном по поперечным балкам.

Как упоминалось выше, в здании могут иметься дополнительные элементы, повышающие общий вес дома. Примером может служить массивное котельное оборудование. Несмотря на то, что вес любых предметов, находящихся в помещении, передается более-менее равномерно на нижнее перекрытие, в таких особо нагруженных местах создаются дополнительные локальные нагрузки на сами балки перекрытия, точнее на участки, расположенные непосредственно под местом расположения оборудования.

Очевидно, что они требуются создания отдельных опорных точек.

Винтовые сваи в опорных точках

Пояснения к результатам расчетов

Общий объем бетона для ростверка

Суммарный объём бетона, нужный для полной заливки фундамента с обозначенными вами параметрами. При заказе бетона возьмите запас приблизительно в 10%. При заливке могут возникнуть уплотнения, ведущие к повышенному расходу, а доставка может привезти несколько меньший объём, чем вы заказали фактически.

Минимальное количество рядов арматуры для ростверка

Количество стержней продольной арматуры в верхнем и нижнем поясах ленты ростверка, необходимое для предотвращения естественной деформации ленты силами растяжения и сжатия.

Минимальный диаметр поперечной арматуры (хомутов)

Минимально допустимый диаметр поперечной арматуры в соответствии с нормативами СНиП исходя из заданных параметров.

Максимальный шаг поперечной арматуры (хомутов)

Максимальный шаг хомутов, при котором арматурный каркас будет должным образом выполнять свою функцию. Следует использовать данное значение, либо уменьшить шаг хомутов.

Минимальная толщина доски опалубки (при опорах через каждый метр)

Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор. Опалубка рассчитывается для ростверка.

Фундамент на винтовых сваях – расчет количества свай

Укрупненный расчет количества винтовых свай производится с учетом следующих показателей:

• диаметра рабочей части спирального наконечника;
• нагрузочной способности каждой опоры;
• суммарной нагрузки, передаваемой зданием.

Разделив суммарную весовую нагрузку строительного объекта на предельный вес, который способна воспринимать одна свая, получаем необходимое количество опорных колонн.

Свайная основа может быть сконструирована из одних опор, по которым укладывают нижнюю обвязку строения

При выполнении точных вычислений специалисты учитывают дополнительные моменты:

• уровень ветровых нагрузок;
• глубину грунтовых вод;
• вид применяемых свай.

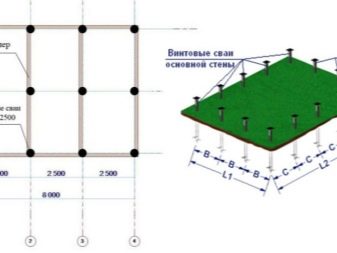

После определения потребности в свайных опорах разработайте чертеж и равномерно расположите опорные элементы по периметру строения.

При этом соблюдайте приведенные рекомендации:

• обязательно расположите опорные колонны в угловых зонах здания под капитальными стенами;
• разместите опорные элементы в зоне пересечения несущих перегородок с внешними стенами;
• соблюдайте между опорными колоннами равный интервал, который не должен превышать 2–3 м;
• предусмотрите спиральные сваи по контуру пристроек, под фундаментами печей, а также по периметру террас.

Расчет ростверка

Свайное основание может выполняться с ростверком и без него. Часто строение устанавливается на сваи нижней обвязкой. Ростверком называется горизонтальная железобетонная балка, которая необходима для распределения нагрузки между всеми элементами основания. Он может быть как сборным, так и в виде монолитной ленты. Марка бетона, используемая для их изготовления, не должна быть ниже 150.

Перед началом создания ростверка необходимо точно рассчитать его размеры. Чаще всего ширина составляет 40 см, а высота – 30. Чтобы конструкция была достаточно жесткой, она армируется стальными прутьями, диаметр которых составляет от 10 до 12 мм. Они соединяются между собой при помощи вязальной проволоки. Между элементами арматуры должно оставаться не меньше 2,5 см.

Как разместить дом на участке относительно красных линий

Трехходовой клапан для отопления с терморегулятором: виды и преимущества

Возведение фундамента для предбанника

До начала строительных работ выбирается рабочая схема и определяется размер предбанника. Площадь помещения рассчитывается по следующему принципу: 1,35 кв. м на 1 человека. Ширина предбанника должна быть не менее 100 см, длина произвольная.

Для каркасной конструкции подходит облегченное основание – свайное или мелкозаглубленное.

Как построить фундамент с мелким заглублением? Работы выполняются следующим образом:

1. Составляют планировку под застройку.
2. Готовят траншею с нужными параметрами: глубиной 55 см, шириной 35 см.
3. Основание под фундамент заполняют мелким песком, трамбуют, смачивают.
4. Выполняют опалубку из доски по размерам фундамента.
5. Устанавливают армирующую основу под фундамент.
6. Заливают опалубку бетонной смесью.
7. Бетонное основание просушивают и защищают гидроизоляционным слоем из рубероида.

Секрет монтажа расширительного бака

Казалось бы, что может быть сложного в том, чтобы следовать готовой схеме системы отопления. Однако на чертеже невозможно показать, точное местоположение элементов отопления. И в результате потраченное время и усилия окажутся излишними. Ведь при монтаже расширительного бака стоит помнить, что его следует закреплять в верхней точке всей системы отопления.

Общие сведения по результатам расчетов

• Общая длина ростверка

— Периметр фундамента, с учетом длины внутренних перегородок.

Площадь подошвы ростверка

— Соответствует размерам необходимой гидроизоляции.

Площадь внешней боковой поверхности ростверка

— Соответствует площади необходимого утеплителя для внешней стороны фундамента.

Общий Объем бетона для ростверка и столбов

— Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.

Вес бетона

— Указан примерный вес бетона по средней плотности.

Нагрузка на почву от фундамента в местах основания столбов

— Нагрузка на почву от веса фундамента в местах основания столбов/свай.

Минимальный диаметр продольных стержней арматуры

— Минимальный диаметр по СНиП, с учетом относительного содержания арматуры от площади сечения ленты.

Минимальное кол-во рядов арматуры ростверка в верхнем и нижнем поясах

— Минимальное количество рядов продольных стержней в каждом поясе, для предотвращения деформации ленты под действием сил сжатия и растяжения.

Минимальный диаметр поперечных стержней арматуры (хомутов)

— Минимальный диаметр поперечных и вертикальных стержней арматуры (хомутов) по СНиП.

Минимальное кол-во вертикальных стержней арматуры для столбов

— Количество вертикальных стержней арматуры на каждый столб/сваю.

Минимальный диаметр арматуры столбов

— Минимальный диаметр вертикальных стержней для столбов/свай.

Шаг поперечных стержней арматуры (хомутов) для ростверка

— Шаг хомутов, необходимых для предотвращения сдвигов арматурного каркаса при заливке бетона.

Величина нахлеста арматуры

— При креплении отрезков стержней внахлест.

Общая длина арматуры

— Длина всей арматуры для вязки каркаса с учетом нахлеста.

Общий вес арматуры

— Вес арматурного каркаса.

Толщина доски опалубки

— Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.

Кол-во досок для опалубки

— Количество материала для опалубки заданного размера.

Что учитывается при расчетах

Крайне важно учитывать такие аспекты:

Все предполагаемы нагрузки и воздействия по СНиПу.
Несущая способность опор и основания на основе особых и сочетаемых нагрузок.
Сочетание всех используемых материалов с почвой на стройплощадке

В этом случае берутся во внимание геодезические изыскания на предмет исследования почвы и динамических/статических испытаний ЖБИ свай. Опять же, в расчет берутся показания в СНиП.

Обращается внимание на тип свай, они могут быть висячими или стойки. Обязательно учитывается общий вес

Не менее важны и нагрузка воздушных масс.
В процессе расчетов, основание с ростверком представляет собой единой рамной конструкцией. Она должна воспринимать нагрузку по вертикали и горизонтали. Также изгибающая сила.
Если почва сложная (грунтовые воды очень высоко и тому подобное), а проектная нагрузка высокая, то учитывается негативная сила трения в процессе осадки строения.
Учитываются и другие немаловажные факторы при проектировании. Особенно те, которые непосредственно связаны с разными грунтами.

Прочность грунта основания

Одним из исходных данных при расчёте допустимой нагрузки на винтовые сваи являются прочностные характеристики грунта на участке строительства. Их точное определение возможно при выполнении изыскательского бурения.

Если вызов геологов не предусмотрен бюджетом – можно самостоятельно оценить залегающий грунт. Для этого достаточны информация о составе грунтов на конкретном участке и умение использовать в справочниках соответствующие данные. Примерные значения расчётных сопротивлений (кг/см2) грунтов на глубине 1,5м следующие:

• глина – 3,7–4,7;
• суглинки и супеси – 3,5–4,4;
• песок (от мелких фракций до крупных) – 4–6.

Такие данные содержат и строительные справочники, и СНиПы.

Длина буронабивных свай

Бурение под сваи обычно осуществляется на глубину от 10 метров (минимум, рекомендуемый СНиП) до 30.

На самых зыбких грунтах, под водой, для строительства особо важных сооружений возможно погружение до 50 метров, но уже с применением обсадных труб.

Так же смотрите:

Виды фун­да­мен­тов (схемы и фото) по­дроб­нее	Виды свай, плюсы и минусы, примеры по­дроб­нее

Ростверк

Ростверк (обвязка) — второй элемент свайно-винтового фундамента. Объединяет отдельно стоящие сваи в одно целое. Ростверк формирует систему — свайное поле, которое распределяет нагрузку равномерно по всей площади, динамично реагирует на изменение (например, при выпадении обильного снега на крышу здания, усилении ветровой нагрузки на стены).

Ростверк может выполнятся по одной из четырех технологий:

Из бруса (пакетированной доски) — применяется для 1-1.5 этажных строений из дерева (каркас, панели). Наиболее легко возводим. Требует минимальных строительных навыков, простейшего инструмента.
Из стального швеллера — выдерживает более значительные нагрузки, применяется для 1-2 этажных строений из оцилиндрованного бревна, клеенного бруса, газобетонных блоков. Требуется полупрофессиональное сварочное оборудование (инверторный аппарат), электроинструмент для раскроя, доводки поверхностей (дисковые отрезные пилы по металлу, шлифмашины).
Из двутавровой балки — выдерживает 2-3 этажные дома из керамического кирпича. Возведение обвязки требует профессионального оборудования (сварочный полуавтомат), навыков работы. Потребуется техника для передвижения, установки отдельных балок (вручную не поднять)
Из монолитного армированного бетона — дает наиболее прочную, способную выдерживать значительные нагрузки обвязку. Требует навыков работы с металлом (сварка пространственного каркаса арматуры), бетоном. Потребуется сварочный инструмент, бетономешалка, бетононасос, глубинные вибраторы

Важно правильно обустроить съемную опалубку. Обвязка нуждается в «дозревании» — не менее 25-30 дней (происходит полная кристаллизация внутри бетонного монолита).

По какой бы технологии не формировался ростверк, нужно вести учет затраченных материалов. Суммарный вес нужно учитывать при подсчете общей несущей способности фундамента. Лучше до монтажа обвязки, установки свай произвести предварительные подсчеты, скорректировать выбор марки свай (количества), типа ростверка.

Свайно-винтовой фундамент с ростверком в разрезе

Порядок вычислений

Всегда первый шаг в любой работе – это проектирование.

Для проведения расчетов можно использовать стандартизированную методику для винтовых свай, описанную в СНиП 2.02.03–85. В ее основе лежат данные по геодезическим исследованиям конкретного участка земли.

В них входят следующие сведения:

• описание рельефа участка;
• состав и плотность грунта;
• уровень залегания грунтовых вод;
• глубина промерзания почвы;
• посезонный уровень осадков в регионе застройки.

При помощи этих данных вычисляется количество винтовых свай для фундамента (К).

Для расчетов понадобятся такие показатели:

• общая нагрузка на фундамент (Р), представляющая собой сумму масс всех использованных материалов;
• коэффициент надежности (к), являющийся корректирующим показателем для значения общей нагрузки на сваи;
• несущая способность грунта – табличное значение;
• площадь пяты сваи, находящаяся в прямой зависимости от ее диаметра, – табличное значение;
• максимально допустимая нагрузка (S), показатель для одной сваи – табличное значение.

Коэффициент надежности (к) коррелирует с общим количеством свай и имеет соответствующие значения:

• к=1.4, если свай от 11 до 22 штук;
• к=1.65 – от 5 до 10 штук;
• к=1.75 – от 1 до 5 штук.

На каждую сваю ложится нагрузка, равная общей нагрузке, деленной на количество опор. Чем их меньше, тем сильнее нагрузка на одну сваю и тем быстрее она приходит в негодность, а вместе с ними весь фундамент и дом.

При помощи приведенной формулы, коэффициента для винтовых свай расчет нагрузок и дальнейшее строительство не сопряжено с особыми трудностями.

При окончательных расчетах необходимо распределить нагрузки под несущими конструкциями и критическими точками с излишним давлением на фундамент с учетом:

• типа свай (висячих или стоек);
• массы;
• значения кренового усилия.

Расчет необходимого количества свай

Для расчета количества винтовых свай для фундамента требуется два параметра:

• несущая способность одной сваи;
• полная нагрузка на фундамент.

Необходимое количество опор равно частному от деления полной нагрузки на несущую способность одной сваи.

Как определяется несущая способность сваи, мы уже разобрали. Осталось подсчитать общую нагрузку. Для этого складываются веса абсолютно всех строительных материалов, которые будут использованы при строительстве. К полученному результату надо прибавить ветровую и снеговую нагрузки – это и будет полная нагрузка на несущее основание.

Поскольку расчетная часть строительства проводится до начала строительства, необходимо теоретически определить потребность в материалах.

Это можно сделать, имея на руках хотя бы простейший эскиз будущей постройки с нанесенными на него размерами: длины, ширины и высоты здания, высоты конька крыши и угла ее уклона.

  Свайный фундамент своими руками

На эскизе должно быть указано, какой материал будет применяться при возведении того или иного элемента постройки. Подсчитав площадь каждого из них, можно подсчитать вес материала, необходимого для его устройства.

Иногда площади бывает недостаточно, тогда методом ее умножения на толщину элемента определяется его объем. Умножив объем на плотность строительного материала, можно узнать его вес.

Снеговые и ветровые нагрузки принимаются в зависимости от региона строительства. Их нормативные величины можно найти в строительной справочной литературе или в тех же СНиПах. Они даются из расчета на 1 кв. м крыши. Чтобы подсчитать нагрузку для конкретного случая строительства, надо норму умножить на площадь крыши.

Вам предстоит кропотливая работа по определению необходимого количества винтовых свай для фундамента: расчет нагрузки отнимает много времени, особенно у неопытных строителей. Но только таким образом можно рассчитать нагрузку на сваи правильно.

Последним действием вашего расчета будет деление полной нагрузки на несущую способность сваи. Таким образом вы узнаете, сколько свай вам необходимо завинтить в грунт, чтобы ваша постройка стояла крепко.

Может быть Вас интересует какие бывают виды свайных фундаментов?

Хотите узнать все про устройство водяного теплого пола под плитку?

Определение параметров свай

Для того, чтобы определить параметры свай, устанавливаемых в качестве фундамента, необходимо знать их несущую способность. Расчеты показывают, что допустимая нагрузка на сваю зависит от диаметра трубы, толщины стенки, длины сваи и ширины лопасти.

Теоретически несущая способность сваи рассчитывается по формуле

F=S*Ro

S – площадь опоры, т.е. лопасти

Ro – прочностная характеристика грунта

Поскольку учет параметров грунта взят не из геологических исследований, а из таблиц, необходимо применить понижающий коэффициент. В большинстве случае он берется равным порядка 1,4-1,7, то есть фундамент рассчитывается с запасом прочности до 70%.

Опытным путем установлены усредненные характеристики различных свай. Так сваи диаметром 108 мм способны выдерживать нагрузку до 5-7 тонн. При диаметре 89 мм – предельная несущая нагрузка – около 3-5 тонн. Самые тонкие сваи  диаметром 73 мм способны выдержать до 3 тонн веса.

Выбор длины винтовой сваи зависит в основном от типа грунта, на которую будет опираться лопасть. Так на участках с устойчивым грунтом достаточно длины сваи 2,5 метра. Окончательный выбор должен учитывать запас на перепад высот на участке под строительство.

Пример расчета

Предлагаем рассмотреть пример расчета ростверкового фундамента на основе свай. Хотя в интернете есть множество подобных расчетов, если вы не имеете достаточного опыта в этом вопросе, то будет крайне сложно со всем разобраться. Хотя и так, лучше обращаться к профильным специалистам, но для общего понимания стоит узнать важные детали.

Так, учитываются при расчетах следующие данные:

Масса постройки. Чтобы получить конкретную и точную сумму массы, то необходимо сложить массу каждого элемента строения, а, в частности: стены, стяжка пола, стропильная система, кровля, перекрытия и прочее. Для определения этой суммы необходимо использовать средний показатель конкретного строительного материала.

Рис: Вес конструктивных элементов здания

Полезная нагрузка. В этом случае учитывается вся создаваемая нагрузка от мебели, отделки стен, бытовых приспособлений, количество проживающих человек и тому подобное. Согласно установленным нормам, на 1 м2 приходится нагрузки до 100 кг на перекрытие.

Совет эксперта! Определение полезной нагрузки происходит путем умножения площади перекрытия на 100 кг.

Снеговая нагрузка. Для этого используются данные и нормативы для конкретного региона страны. Полученную сумму необходимо умножить на площадь всей крыши.

Рис: Карта снеговых нагрузок РФ

• Вся нагрузка на фундамент строения. В этом случае следует сложить всю массу будущего строения, нагрузку от снега в вашем регионе и полезную нагрузку. Полученный результат умножается на коэффициент надежности 1,2 (для жилого дома).
• Грузонесущая способность ЖБИ свай. Подобные расчеты выполняются согласно следующей формуле на основании геологических изысканий:

• Сколько будет опор и какая их длина. Для этого необходима информация обо всей предполагаемой нагрузке на будущее основание. Что касается длины, то она вычисляется, отталкиваясь от характера почвы. Всегда к полученному результату следует добавить 400 мм по длине.
• Это позволит выполнить сопряжение ростверка со сваями. Что касается шага между опорами, то преимущественно шаг колеблется от 2 до 2,5 метров. Свая всегда устанавливается по углам и в местах соединения стен.

Рис: Схема заглубления ЖБ свай

Расчет ростверка. Итак, все расчеты выполняются согласно предоставленным формулам.

Совет эксперта! Помните, самостоятельно делать такие расчеты не рекомендуется, необходимо обращаться исключительно к профильным специалистам, которые имеют опыт в этом вопросе.

В большинстве случаев ростверк имеет сечение 400×300 мм. Для изготовления бетона используется цемент М200 и 300. Для армирования применяются прутья А2 и 1 Ø10-15 мм.

В нашей компании работает команда высококвалифицированных специалистов, которые обладают достаточным опытом по разработке свайного фундамента с ростверком. При этом учитываются все ГОСТы и СНиПы. За счет этого достигается высочайшее качество и надежность построенного строения.
