Схемы и варианты отопления в двухэтажном доме

Однотрубная схема отопительных систем

Однотрубная система отопления: вертикальная и горизонтальная разводка.

В однотрубной схеме систем отопления подвод горячего теплоносителя (подача) к радиатору и отвод остывшего (обратка) осуществляется по одной трубе. Все приборы относительно направления движения теплоносителя соединены между собой последовательно. Поэтому температура теплоносителя на входе в каждый последующий радиатор по стояку значительно снижается после снятия тепла с предыдущего радиатора. Соответственно теплоотдача радиаторов с удалением от первого прибора снижается.

Такие схемы используются, в основном, в старых системах центрального теплоснабжения многоэтажных зданий и в автономных системах гравитационного типа (естественная циркуляция теплоносителя) в частных жилых домах. Главным определяющим недостатком однотрубной системы является невозможность независимой регулировки теплоотдачи каждого радиатора в отдельности.

Для устранения этого недостатка возможно использование однотрубной схемы с байпасом (перемычкой между подачей и обраткой), но и в этой схеме первый радиатор будет на ветке всегда самый горячий, а последний самым холодным.

В многоэтажных домах используется вертикальная однотрубная система отопления.

В многоэтажных домах использование такой схемы позволяет экономить на длине и стоимости подводящих сетей. Как правило, отопительная система выполнена в виде вертикальных стояков, проходящих через все этажи здания. Теплоотдача радиаторов рассчитывается при проектировании системы и не может быть отрегулирована с помощью радиаторных вентилей или другой регулирующей арматуры. При современных требованиях к комфортным условиям в помещениях, эта схема подключения приборов водяного обогрева не удовлетворяет требованиям жителей квартир, находящихся на разных этажах, но присоединенных к одному стояку системы отопления. Потребители тепла вынуждены «терпеть» перегрев или недогрев температуры воздуха в переходный осенний и весенний период.

Отопление по однотрубной схеме в частном доме.

В частных домах однотрубная схема используется в гравитационных отопительных сетях, в которых циркуляция горячей воды осуществляется благодаря дифференциалу плотностей нагретого и остывшего теплоносителей. Поэтому такие системы получили название естественных. Главным плюсом этой системы является энергонезависимость. Когда, например, при отсутствии в системе циркуляционного насоса, подключаемого к сетям электроснабжения и, в случае перебоев с энергопитанием, система отопления продолжает функционировать.

Главным недостатком гравитационной однотрубной схемы подключения является неравномерное распределение температуры теплоносителя по радиаторам. Первые радиаторы на ветке будут самые горячие, а по мере удаления от источника тепла температура будет падать. Металлоемкость гравитационных систем всегда выше, чем у принудительных за счет большего диаметра трубопроводов.

Видео о устройстве однотрубной схемы отопления в многоквартирном доме:

3 Термины и определения

Что такое обвязка, ее задачи и виды

Итак, что же такое обвязка? Так называют процесс наиболее эффективного и безопасного подключения котла на твердом топливе к системе отопления дома.

Для продления срока службы и обеспечения безопасной работы твердотопливного котла, необходимо контролировать такие параметры как давление и температура во избежании перегрева. Стальные теплообменники помимо всего прочего чувствительны к температуре теплоносителя в обратной линии, которая должна быть не ниже 50-65 градусов Цельсия. Использование более холодной воды в обратной линии чревато, выпадением конденсата, что сокращает срок службы теплообменника.

Итак, как обвязать правильно твердотопливный котел? Существуют несколько основных схем:

• с естественной циркуляцией;
• с принудительной циркуляцией;
• с использованием резервного источника отопления.

Фото 1: Обвязка твердотопливного котла и запасного электрокотла

Давайте поподробнее остановимся на каждой из них, определим перечень устройств, необходимых для организации каждой из схем, а также плюсы и минусы присущие этим схемам.

Этапы возведения каркасных конструкций

Однотрубная система отопления

Основное отличие однотрубной системы отопления – совмещение двух магистралей: подающей и обратной. Это дает возможность использовать меньшее число труб и сопровождающего оборудования.

В одноэтажном доме может применяться горизонтальный или вертикальный вариант однотрубной отопительной системы. Оба подходят преимущественно для малогабаритных жилищ.

Горизонтальная система работает таким образом: теплоноситель поступает в основную магистраль и, распределяясь по горизонтальным подающим стоякам, равномерно перемещается ко всем радиаторам.

Вертикальная однотрубная система характеризуется тем, что в ней теплоноситель двигается по подающим стоякам сверху вниз: сначала из котла он попадает в магистральный трубопровод, расположенный на чердаке или мансарде, а от него – к батареям первого этажа.

Однотрубная система отопления

В обоих вариантах после охлаждения теплоноситель возвращается назад в нагревательный котел – он поступает туда по совмещенному обратному трубопроводу через насосную установку.

6 Составляющие отопительной системы

При правильно составленном проекте, грамотном монтаже, бережной эксплуатации схема отопления с принудительной циркуляцией является оптимальным и эффективным вариантом обогрева дома (двухэтажного и трёхэтажного). Для установки системы понадобится использование таких устройств и материалов:

• теплогенератора (иногда приобретают настенный тип);
• расширительного бака;
• циркуляционного насоса;
• отопительных приборов;
• труб;
• запорной и регулировочной арматуры.

Теплогенератор для системы с принудительным способом отопления может функционировать, используя любой доступный вид топлива. Главное, выбрать котёл с мощностью, при которой он смог бы обогревать отапливаемую площадь дома.

Принципиальным для такой системы должно быть наличие мембранного расширителя. При нагревании теплоноситель увеличивается в объёме в замкнутом пространстве. Для предупреждения аварийных ситуаций, при которых разрываются трубы и радиаторы, применяется расширительный бак. Он хорошо справляется с излишним давлением.

Благодаря схеме отопления с принудительной циркуляцией, которую обеспечивает напорный насос, теплообменные приборы могут быть разных видов и материалов. Хороший вариант — отопление «тёплый пол»:

1. 1. Для его функционирования не нужна высокая температура теплоносителя.
2. 2. Наличие напорного насоса в оборудовании системы оказывает действенное влияние на затруднённую циркуляцию теплоносителя (малый диаметр и большая длина) «тёплых полов».

Поэтому лучше пользоваться современными материалами: армированным полипропиленом и металлопластиком, у которых нет таких недостатков. Приобретая их, следует помнить, что компрессионные фитинги, применяющиеся для соединений, могут через несколько лет выйти из строя из-за воздействия высокой температуры теплоносителя. Эти устройства лучше не использовать в отоплении, хотя категорического запрета не существует.

Некоторые особенности устройства тупикового отопления

Чтобы избежать ошибок, не допускать переделок и излишнего расхода материалов необходимо знать следующие нюансы:

Расчет мощности и пропускной способности любой отопительной системы, в том числе и тупиковой, выполняется по внутренним диаметрам подводящих и отводящих труб. На чертежах и схемах указываются условные обозначения, которые известны далеко не всем. Так вот, если есть надпись ДУ 20, то она говорит о внутреннем диаметре трубы или соединительного элемента. А значок Ø33х3 обозначает наружный диаметр трубы и толщину ее стенки

Это важно знать, чтобы не допустить ошибки при закупке.
Если сооружается разветвленная тупиковая сеть, то запорно-регулировочная арматура устанавливается на входе и выходе каждого плеча. Рекомендуется ставить краны, оснащенные приспособлением для спуска воздуха и излишков воды.
Важно не перепутать модификации термостатов для батарей. Приборы, предназначенные к использованию в самотечных системах, наделены большей пропускной способностью.
Подающий трубопровод следует монтировать из труб различного диаметра

Он должен постепенно уменьшаться от первого до тупикового.
Уклон необходимо соблюдать при обустройстве всех систем. Только для естественной циркуляции теплоносителя он будет больше, примерно 5 мм на 1м трубы, для принудительного движения — меньше. Достаточно 2-3 мм на метр длины.

Приборы, предназначенные к использованию в самотечных системах, наделены большей пропускной способностью.
Подающий трубопровод следует монтировать из труб различного диаметра. Он должен постепенно уменьшаться от первого до тупикового.
Уклон необходимо соблюдать при обустройстве всех систем. Только для естественной циркуляции теплоносителя он будет больше, примерно 5 мм на 1м трубы, для принудительного движения — меньше. Достаточно 2-3 мм на метр длины.

Тупиковая отопительная система проста в монтаже и доступна по стоимости. Установить ее в одноэтажном доме можно и самостоятельно, владея некоторыми слесарными навыками. Это касается только самой разводки. Так как газовую или электрическую часть законодательные акты разрешают выполнять только профессионалам, имеющим специальные разрешения и допуски.

Особенности отопления двухэтажного дома

Самая большая особенность отопительной системы в двухэтажном доме — это подъем теплоносителя на определенную высоту. Но во всем остальном это обычная схема, в которой присутствуют отопительный котел, радиаторы, трубная система, запорная арматура, расширительный бачок и приборы контроля и управления. Если правильно подобрать все составляющие системы, то отопление будет работать, как швейцарские часы

И неважно, на каком топливе функционирует оборудование — все зависит от правильной комплектации

Основные схемы отопления

По конструктивным особенностям систему отопления двухэтажного дома можно разделить на несколько видов:

• Одно- и двухтрубная.
• С верхней или нижней разводкой.
• С горизонтальным или вертикальным расположением стояков.
• С естественной или принудительной циркуляцией теплоносителя.
• С магистральным или тупиковым движением теплоносителя.

Подключение системы к котлу

Как видите, вариантов немало, но есть среди них один, который объединяет все виды и является оптимальным. Эта схема с принудительной циркуляцией

При этом неважно, какую форму вы выберите для собственного дома. Установив в систему циркуляционный насос, вы решаете сразу все проблемы. Поэтому многие загородные застройщики стараются обойтись малыми силами и выбирают малозатратный вариант разводки труб, тем самым экономя на приобретении труб и запорной арматуры, а также на монтажных работах

Поэтому многие загородные застройщики стараются обойтись малыми силами и выбирают малозатратный вариант разводки труб, тем самым экономя на приобретении труб и запорной арматуры, а также на монтажных работах.

Почему принудительная циркуляция позволяет избежать любых проблем? Дело в том, что циркуляционный насос создает внутри трубной системы небольшое давление, которое помогает распределить теплоноситель равномерно. Горячая вода движется со скоростью выше той, что действует при естественной циркуляции, но при этом эта скорость позволяет эффективно нагреваться воде в отопительном котле. При такой системе появляется возможность достичь эффективного разноса теплоносителя по всем радиаторам.

Выбираем схему отопления

Из разных схем разводки труб однотрубная система в двухэтажных домах используется редко. Причина — неудобство регулирование теплоотдачи отдельного прибора отопления. Да и при проведении ремонта приходится отключать всю систему полностью и сливать теплоноситель, что приводит к быстрому остыванию дома. Вот почему специалисты отдают предпочтение двухтрубной схеме.

Последняя во всех отношениях является универсальной и практичной. Ведь конструкция трубной схемы подразумевает подсоединение каждого радиатора к двум отдельным магистралям — к подаче и обратке. А если установить регулировочный кран или вентиль, то можно каждый прибор регулировать на предмет повышения или понижения температуры. Это в последнее время становится немаловажным фактором, влияющим на экономию расхода энергоносителя. К примеру, ночью нет необходимости отапливать некоторые комнаты. Можно в них на радиаторах уменьшить зазор подачи теплоносителя, и потребление тепла сразу снизится, что уменьшит подачу топлива на горелку отопительного котла.

Подсоединение труб к котлу

Но из всех представленных схем разводки труб коллекторная считается оптимальной. Почему? Есть несколько позиций, которые говорят об эффективности этой схемы:

Во-первых, от обогревательного котла, который может быть расположен на первом этаже или в подвале, отходит один вертикальный стояк. Венец стояка — это сам коллектор и расширительный бак. Если говорить о коллекторе, то это трубный узел, который распределяет теплоноситель по отопительным батареям. При этом в каждый прибор поступает горячая вода с одинаковой температурой.
Во-вторых, в коллекторе установлены регулировочные клапаны. Не на радиаторах, а на отводных трубах коллектора. Так что узел является не только распределительным, но и регулировочным. Нет необходимости бегать по комнатам и регулировать подачу теплоносителя у каждого радиатора — все скомпоновано в одном месте, что очень удобно.
В-третьих, с коллекторной системой есть возможность провести скрытую разводку трубопроводов. Сам коллекторный узел и расширительный бачок можно расположить в чердачном помещении и оттуда спустить контуры, пряча их в стены. Это позволяет улучшить дизайн интерьера, что и привлекает потребителей

Но обратите внимание на то, чтобы чердак был отапливаемым. Если это условие не выполняется, то придется провести ряд мер по теплоизоляции оборудования.

Секрет монтажа расширительного бака

Казалось бы, что может быть сложного в том, чтобы следовать готовой схеме системы отопления. Однако на чертеже невозможно показать, точное местоположение элементов отопления. И в результате потраченное время и усилия окажутся излишними. Ведь при монтаже расширительного бака стоит помнить, что его следует закреплять в верхней точке всей системы отопления.

СКУД: системы контроля и управления доступом

Какую разводку выбрать правильно: верхнюю или нижнюю?

Схема водяного отопления с котлом.

В двухэтажном доме, который имеет чердачное и подвальное помещение, может быть выполнена отопительная система с нижней и верхней разводкой труб.

Следует знать следующее:

1. При нижней разводке труб горячая вода будет поступать из котла в стояки снизу, с подвала.
2. При верхней разводке горячая вода будет подаваться в чердачном помещении в различные стояки, от которых будет направляться теплоноситель к радиаторам.

Важно отметить, что расширительный бак, независимо от того, какая разводка будет выбрана, всегда располагается на чердаке (в наивысшей точке системы)

Трубы, используемые для водяного отопления

Если вы используете трубы из стали, надо учитывать её недостаток – низкую коррозионную стойкость. Трубы их нержавеющей стали и оцинкованные не имеют этого недостатка. При монтаже лучше всего применять резьбовые соединения. Трубы из металла в данное время при устройстве схемы разводки отопления двухэтажного дома используются достаточно редко.

Соединяют трубы из меди при помощи пайки высоких температур с «серебросодержащим» припоем. При желании их можно спрятать в стены дома, что очень удобно и эстетично. Минус таких труб – в высокой цене, но это единственный минус, такие трубы очень надёжны и рекомендованы, так как при их правильной установке они прослужат нескольким поколениям владельцев жилища, при этом не будет необходимости их менять или ремонтировать. Такие трубы очень надёжны и качественны.

Отопление из медных труб

Полимерные трубы имеют плюсы: они удобны при монтаже, который может произвести даже человек без специального образования, что может сэкономить деньги; на внутренней поверхности не откладывается осадок, а значит, они не будут быстро забиваться; достаточно стойки к коррозии. Монтируются такие трубы с помощью резьбовых или же прессовых соединений, сварка не используется. Недостаток: коэффициент теплового расширения достаточно большой, что может привести к возникновению течи.

Полимерный трубы отопления и фитинги

Когда составляются проекты отопления частного двухэтажного дома, необходимо продумать, какие трубы наиболее подходят для данного строения, учитывая аварийное и альтернативное отопление. Конечно, многое зависит и от материального фактора, но на отоплении лучше всё-таки не экономить, ведь от этого зависит то, как вы будете жить зимой: будете ли мёрзнуть, или наслаждаться жизнью в тепле и уюте.

3 Достоинства и недостатки

Как и любая система, схема Тихельмана имеет свои преимущества и недостатки. Её достоинства ярко выражены в помещениях различного типа, размера и назначения. Основные преимущества:

1. 1. Равномерный прогрев всей отопительной сети.
2. 2. Не требуется сложная балансировка, а также монтаж дорогого оборудования.
3. 3. Возможность регулирования количества отдаваемого тепла батареей.
4. 4. Монтажные работы не требуют какой-либо специальной квалификации.
5. 5. Имеет длительный срок эксплуатации.
6. 6. Редко бывают поломки в системе отопления. Схема попутки очень надёжная.

Данный тип обустройства отопления для частного дома имеет и свои недостатки. К наиболее значимому можно отнести высокую стоимость, которая обуславливается увеличением затрат на трубопровод. Также петлю Тихельмана не всегда можно применить из-за архитектурных особенностей постройки.

Типы и достоинства двухтрубной отопительной системы

Технической особенностью отопительной системы данного типа является то, что она состоит из двух магистралей трубопровода. Один используется для транспортировки нагретого в котле теплоносителя непосредственно к источникам отопления – радиаторам. А второй контур необходим для оттока из радиаторов уже отработанного теплоносителя – остывшей жидкости, которая отдала свое тепло.

В такой системе, как попутная двухтрубная система отопления, наблюдается равная температура теплоносителя, поступающего одновременно в отопительные приборы системы.

Схема двухтрубной системы отопления

Многие полагают, что стоимость двухтрубной системы, по сравнению с более простой однотрубной, увеличивается практически вдвое – ведь необходимо брать труб в два раза больше. Но это не так. Дело в том, что для правильного построения правильно функционирующей однотрубной системы следует применять трубы большего диаметра, поскольку они способствуют более активному перемещению теплоносителя и отработанной жидкости. А при создании двухтрубной системы используются трубы значительно меньшего диаметра, стоимость которых – ниже.

Такая же ситуация отмечается и при приобретении дополнительных комплектующих системы – вентилей, сгонов, соединительных элементов. Изделия большего диаметра стоят дороже. То есть, можно сделать простой вывод – на самом деле приобретение материалов для двухтрубной системы обойдется вам не намного дороже, чем для однотрубной. А вот эффективность ее работы – значительно выше.

Основные элементы двухтрубной системы отопления

Весомым преимуществом двухтрубной системы служит еще один аспект – в такой отопительной системе существует возможность установки на каждый радиатор вентилей, посредством которых можно контролировать уровень нагрева элемента. Кроме того, посредством таких вентилей можно также существенно экономить расход воды и электроэнергии на ее нагрев.

Многих владельцев домов с однотрубной системой нередко огорчает то, что весьма толстую отопительную трубу невозможно скрыть – а это существенно портит общее впечатление от комнаты. В то время, как трубы, используемые при более сложной двухтрубной системе, являются более тонкими – и спрятать их не составит труда. Да и в том случае, если трубы на виду – они не привлекают особого внимания.

Учитывая все очевидные преимущества двухтрубной системы – большую эффективность, невысокую стоимость и эстетичность, можно с уверенностью останавливать свой выбор именно на ней. Что и делают большинство владельцев загородных домов.

Система отопления частного дома

Существует два типа двухтрубной отопительной системы – горизонтальная и вертикальная 2-х трубная система отопления. Основное различие данных видов – в оси расположения  трубопровода. Посредством данных труб производится соединение всех элементов отопительной системы. Разумеется, каждый вид имеет и свои недостатки, и достоинства. Общими для обоих типов можно назвать такие достоинства – прекрасная гидравлическая устойчивость и высокий уровень теплоотдачи.

Горизонтальная двухтрубная система отопления должна быть установлена в одноэтажных строениях, где трубопровод отопления имеет довольно большую длину. В таких домах подсоединение радиаторов отопления к горизонтально расположенной системе – наиболее практичное решение вопроса.

Горизонтальная двухтрубная система отопления

Вертикальная двухтрубная схема отопления является несколько дороже горизонтальной. Однако, поскольку стояк располагается вертикально, это позволяет применять ее даже в многоэтажных домах. При этом каждый этаж отдельно врезается в центральный отопительный стояк. Кроме того, преимущества вертикального типа отопительной системы состоит еще и в том, что в ней не скапливается воздух – при возникновении пузырьки сразу же поднимаются вертикально, прямо в расширительный бак.

Вертикальная двухтрубная схема отопления

Какой бы тип системы вы не выбрали, следует учитывать, что нужно непременно проводить балансировку. При выборе вертикальной системы балансировка двухтрубной системы отопления требуется самому стояку. Когда проходит горизонтальная регулировка двухтрубной системы отопления, ей подвергаются петли.

Схема для отопления двухэтажного дома

Для двухэтажных коттеджей существует множество различных схем, показать их все затруднительно, да и нет нужды. Поэтому ограничимся несколькими примерами. Распространенный вариант – однотрубная принудительная система с вертикальными стояками и верхней разводкой теплоносителя. Ее единственный плюс – универсальность, если выдержать все уклоны и вместо автоматического воздухоотводчика поставить вверху расширительный бак, то схема будет работать как с насосом, так и без него.

Самая популярная система отопления для двухэтажного дома – двухтрубная горизонтальная с нижней разводкой. Ее можно сделать как тупиковой, так и попутной, закрытой и открытой. Секрет популярности в надежности и эффективности ее работы, а также в доступной стоимости монтажа.

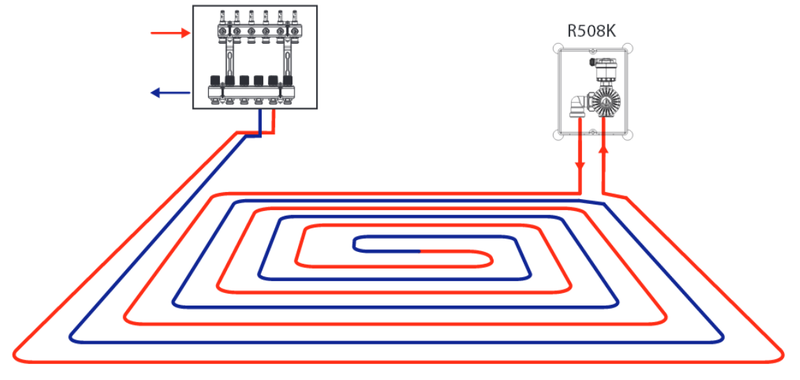

Также можно использовать коллекторный тип разводки или обогрев теплыми полами, а то и скомбинировать эти 2 схемы. На первом этаже устроить греющие контуры в стяжке пола, а на втором – поставить радиаторы и подвести к ним трубы лучевым способом. Но в любом случае распределительный коллектор придется устанавливать на каждом этаже.

Плюсы и минусы двухтрубных разводок

Для удобства восприятия мы объединили достоинства и недостатки всех вышеописанных систем в один раздел. Вначале перечислим ключевые положительные моменты:

1. Единственное преимущество самотека перед другими схемами – независимость от электричества. Условие: нужно подобрать энергонезависимый котел и произвести обвязку без подключения к домовой электросети.
2. Плечевая (тупиковая) система – достойная альтернатива «ленинградке» и прочим однотрубным разводкам. Главные достоинства – универсальность и простота, благодаря которой двухтрубная отопительная схема дома 100—200 м² без проблем монтируется своими руками.
3. Основные козыри петли Тихельмана – гидравлическое равновесие и способность обеспечивать теплоносителем большое число радиаторов.
4. Коллекторная разводка – лучшее решение для скрытой прокладки труб и полной автоматизации работы отопления.

Лучший способ спрятать трубы — заложить их под стяжку пола

• небольшие сечения раздающих труб;
• гибкость с точки зрения прокладки, то есть, линии могут проходить по различным маршрутам – в полах, вдоль и внутри стен, под перекрытием;
• для монтажа подойдут различные пластиковые либо металлические трубы: полипропилен, сшитый полиэтилен, металлопластик, медь и гофрированная нержавейка;
• все 2-трубные сети хорошо поддаются балансировке и тепловому регулированию.

Чтобы запрятать трубные подводки, нужно прорезать борозды в стене

Отметим второстепенный плюс самотечной разводки – простота заполнения и удаления воздуха без применения клапанов и кранов (хотя с ними развоздушивать систему проще). Вода медленно подается через штуцер в нижней точке, воздух постепенно вытесняется из трубопроводов в расширительный бак открытого типа.

Теперь о значимых недостатках:

1. Схема с естественным движением воды громоздкая и дорогая. Понадобятся трубы с внутренним диаметром 25…50 мм, монтируемые с большим уклоном, в идеале – стальные. Скрытая прокладка сильно затруднена – большинство элементов окажется на виду.
2. В монтаже и эксплуатации тупиковых ветвей существенных минусов не обнаружено. Если плечи сильно отличаются по длине и числу батарей, равновесие восстанавливается путем глубокой балансировки.
3. Магистрали кольцевой разводки Тихельмана всегда пересекают дверные проемы. Приходится делать обходные петли, где впоследствии может скапливаться воздух.
4. Разводка лучевого типа требует финансовых затрат на оборудование – коллекторы с клапанами и ротаметрами плюс средства автоматизации. Альтернатива – сборка гребенки из полипропилена либо бронзовых тройников своими руками.

Варианты устройства однотрубной системы

Магистраль водяного отопления в обязательном порядке снабжается расширительным баком, выравнивающим давление. Он принимает излишки теплоносителя при расширении и возвращает его в трубопровод при остывании, не допуская скачков давления. Существует два принципиально отличающихся типа расширительных баков – открытый и закрытый. От того, какой из них будет встроен в магистраль, будет зависеть и вид системы отопления.

Открытая система отопления

Система отопления открытого типа предполагает прямой контакт теплоносителя с атмосферой. Используется при устройстве энергонезависимого или комбинированного отопления. Открытый расширительный бак представляет собой цилиндрическую или прямоугольную емкость, частично или полностью открытую. На определенном уровне выполняют отвод для слива излишней жидкости на улицу или в канализацию.

В схему открытой системы отопления с принудительной циркуляцией бак расширения включают непосредственно после котла, отвод устраивают в самой высокой точке магистрали. Сама емкость должна располагаться выше всех подключаемых приборов, поэтому часто бак выводят на чердак. В этом случае его необходимо утеплять при отрицательных температурах.

В связи с соприкосновением теплоносителя и воздуха в емкости бака, происходит насыщение горячей воды кислородом и ее естественное испарение. Отсюда вытекают ограничения и недостатки такой схемы:

• Требуется постоянно следить за уровнем теплоносителя в баке и пополнять его вовремя;
• Необходимо соблюдать уклоны трубопровода (5-7 градусов), чтобы высвобождающийся в магистрали воздух стравливался в расширительный бак и атмосферу;
• Нельзя использовать антифриз вместо воды, поскольку он выделяет токсичные вещества при испарении;
• Присутствие кислорода в теплоносителе снижает срок эксплуатации отопительных приборов со стальными деталями.

Однако у открытого отопления есть и плюсы:

• Не требуется следить за давлением в магистрали;
• Подпитку теплоносителя можно осуществлять даже ведром, просто доливая его в емкость расширительного бака до необходимого уровня;
• Даже при наличии небольших протечек система будет исправно функционировать – до тех пор, пока в трубопроводе будет достаточное количество воды.

Закрытая система отопления

Схема закрытой системы отопления с принудительной циркуляцией на данный момент имеет наибольшее распространение. Она представляет собой замкнутую гидравлическую магистраль, полностью закрытую от доступа воздуха.

Закрытая система водяного отопления подразумевает использование расширительного бака мембранного типа. Он представляет собой герметичный металлический корпус цилиндрической формы, внутренняя полость которого разделена мембраной. Одна часть наполнена воздухом, а во вторую выдавливается из магистрали вода, объем которой увеличивается при нагреве.

Устанавливать мембранный расширительный бак можно в любом месте магистрали, но для удобства обслуживания его подсоединяют к «обратке» – рядом с котлом.

Особенностью закрытой схемы является наличие небольшого избыточного давления в магистрали. Поэтому закрытая магистраль в своем составе должна содержать группу безопасности. Данный узел устанавливается на выходящем из котла трубопроводе (подающем) без запорной арматуры. Содержит манометр, воздухоотводчик и предохранительный клапан для сброса воды в аварийном режиме.

• Находящийся под давлением теплоноситель быстрее прогревается;
• Вероятность завоздушивания отопительной магистрали практически исключена;
• Возможно наполнение антифризом, так как теплоноситель не испаряется и не насыщается кислородом (актуально для зданий периодического пользования);
• Удобство обслуживания – все устройства, обеспечивающие функционирование, контроль и безопасность системы, устанавливают в одном месте;
• При использовании современного оборудования можно сделать закрытую систему отопления полностью автоматизированной и интегрировать ее с программами типа «умный дом».

Недостаток – энергозависимость. Решается приобретением автономного генератора.

Естественная и принудительная циркуляция

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема системы отопления двухэтажного частного дома, созданная с применением естественной циркуляции, должна предусматривать ограниченную длину трубопроводов – длина горизонтальных участков не должна превышать 30 метров. В противном случае естественного гидравлического давления просто не хватит для циркуляции нагретого теплоносителя. Также на его протекание будут оказывать влияние лишние изгибы труб и дополнительная фурнитура.

Если ваш дом достаточно мал, вы можете обойтись отоплением с естественной циркуляцией. Что касается обогрева большой площади, то здесь лучше воспользоваться принудительной циркуляцией с помощью специального насоса. Преимущества подобных систем:

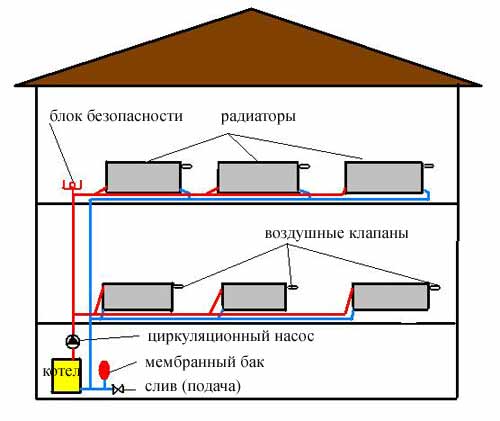

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

• Более равномерный прогрев всего домовладения;
• Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
• Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
• Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.
