Сварочный аппарат из хлама: как сделать споттер своими руками

Как сделать споттер?

Прежде чем начать собирать споттер своими руками, необходимо применить профилактические меры при работе с током — под ногами в обязательном порядке должен находиться резиновый коврик, а все правила безопасности при работе с электроприборами должны скрупулезно соблюдаться.

Необходимые материалы

Для того чтобы сделать споттер своими руками из инвертора, понадобятся:

• привод на 12 вольт, обеспечивающий кнопочное управление реле (можно применить подходящий трансформатор от старой техники);
• тиристор, рассчитанный на напряжение 200 вольт;
• реле (30 Ампер);
• диодный мостик;
• контактная группа на 220 вольт;
• любая подходящая кнопка для управления.

Отличной основой для самодельного споттера может стать сварочный полуавтомат.

Сборка

Как сделать споттер из сварочного устройства? Очень важно изменить первоначальную конфигурацию так, чтобы на выходе споттер из инвертора обладал силой тока в 1500 Ампер

Процесс сборки состоит из следующих этапов:

1. С аппарата снимают вторичный слой (как правило, их два).
2. Рассчитать, сколько витков потребуется на 1 вольт. Для этого мотаем медную проволоку на первичную обмотку, после чего замеряют показатель вольт и полученную цифру делим на количество витков.
3. Из вторичной обмотки делается шина. При этом сечение данного элемента должно быть равно или даже больше 16 миллиметров, а напряжение – 6 вольт. Если сечение имеет меньший диаметр, то делим шину на несколько частей, после чего закрепляем все составные скотчем.
4. Понадобятся две шины с изоляционной обмоткой. Изоляция должна проводится постепенно в следующей последовательности: слой изоленты – слой скотча – слой изоленты. Допускается установка клепок на открытых краях.
5. Полученные шины наматываем на трансформатор. Поскольку эта процедура достаточно сложен, то тем, кто никогда не наматывал подобные элементы, понадобится посторонняя помощь и дополнительные инструменты, например молоток. Трансформатор и первичная обмотка не обязательно должны быть скреплены «намертво», достаточно просто не повредить шину и обеспечить ровную ее посадку.
6. Измеряем мощность. При ее соответствии нужным параметрам процесс изготовления споттера близится к концу. Если же обнаружены отклонения, то можно попробовать изменить подключение проводов к первичной обмотке.

Изготовление трансформатора

Одной из важнейших деталей самодельного точечного сварочного приспособления является трансформатор. Его изготовление считается самым трудоемким процессом.

Ее можно производить на кольцевом или же ш-образном железе алюминиевым или медным проводом. Между намотанной проволокой делается многослойная изоляция из трансформаторной бумаги или лакоткани. Для обеспечения оптимальной надежности бумага пропитывается парафином.

Изготовление стаддера

Сварочный пистолет можно сделать из полуавтомата, внеся некоторые изменения. Внутри полуавтомата крепится ось из латуни, а клещи изготавливаются из трубы диаметром 2×2 см. Проводник, соединяющий пистолет и трансформатор, должен иметь сечение большее, чем сечение шины или же равное.

Продуктивность работы прибора зависит и от параметров проводов – чем короче и толще они будут, тем эффективнее будет функционировать агрегат.

Советы специалистов

Мастера с опытом выполнения кузовных работ рекомендуют:

• следить за заземлением корпуса – это обязательная мера безопасности. От аккумулятора следует отключать клемму «минус»;
• дополнить схему споттера вспомогательными элементами цепи для предотвращения перегрузки и повышения мощности;
• при желании рихтовать аппаратом силовые элементы авто выбор отдавать более мощным аппаратам. В них устанавливается стальной прут вместо электрода.

Собственноручно создать споттер несложно при наличии всех материалов и времени, только важно продумать расположение и тип элементов схемы. Простейшее устройство позволяет рихтовать авто в гараже, но на производствах его будет недостаточно

Ключевые функции и технические характеристики споттера

Самодельный или заводской споттер, имеющий промышленное назначение, обладает рядом таких важных функций:

• соединение деталей посредством сварки ремонтных шайб с использованием споттера;
• сварка точечным методом с применением металлического электрода, которая вытягивает металл панели;
• возможность прогревать металлические детали углеродным электродом и затем их охлаждать. Благодаря такой функции сварочного аппарата можно выполнять осадку металлов;
• особенности конструкции споттера делают его очень простым и удобным в плане эксплуатации;
• наличие двух сварочных режимов в споттере. Первый режим постоянного включения с применением углеродного электрода, а второй – с кратковременным включением, который регулируется по времени. Он используется с применением металлического электрода и часто используется для приварки шайб;
• наличие в споттере принудительной системы охлаждения и термостата для отключения сварочного аппарата при перегреве и автоматического его включения при нужной температуре для сварки.

Основные технические характеристики устройства:

• 220 вольт – требуемое напряжение питающей сети для нормальной работы споттера;
• 56-60 Гц – требуемая частота сети переменного тока;
• 10 кВт – максимально допустимая мощность;
• 1300 А – максимально возможный рабочий ток;
• около 8-9 В – напряжение для вторичной обмотки аппарата для сварки;
• 0-1,2 секунд – предел установки времени;
• два рабочих сварочных режима – таймер при точной сварке и непрерывный режим при обычной сварке и темперировании;
• 15 процентов – производительность при точечной сварке деталей из металла с учетом максимальной выходной мощности;
• 75 процентов – производительность при угольном варе с учетом максимальной выходной мощности;
• от 100 кг и больше – тяговое условие для иглы;
• 100 кг и выше – тяговое условие для шайбы;
• 380 на 290 на 840 мм – длина, ширина и высота изделия;
• 32 кг – вес конструкции.

Предназначение и конструкция споттера

Этот агрегат используется в случаях, когда выровнять автомобильный кузов с внутренней стороны стандартными методами затруднительно. С его помощью кузовная поверхность на поврежденном участке восстанавливается без необходимости дальнейшей покраски.

Важнейшей деталью споттера является пистолет для сварки, поэтому его лучше приобрести отдельно. В качестве основы можно использовать коробку от электрического сварочного аппарата, корпус от системного блока компьютера.

В качестве электрода рекомендуется использовать медный прут диаметром 8-10 мм. Чтобы сделать кабель, лучше соединить стандартный сварочный провод с пятижильной его разновидностью, которую следует подключать в строгом соответствии со схемой.

Можно ли сделать споттер с заводскими характеристиками

Если правильно рассчитать параметры, выбрать надлежащие компоненты и качественно изготовить не только источник питания, но и инструментальные принадлежности, то самодельный споттер по своим функциональным возможностям ничем не будет отличаться от своего заводского собрата. При наличии некоторых радиолюбительских навыков блок питания и необходимые провода несложно изготовить своими руками. В качестве сварочного пистолета можно использовать любое изделие подходящей формы, конструкция которого позволяла бы укрепить на его концах резьбовые контакты и была бы удобна в работе.

Для пистолета и обратного молотка потребуются несколько деталей, которые лучше всего выточить на токарном станке. Часть наконечников-электродов может быть сделана своими руками с применением обычного слесарного инструмента, но некоторые все же лучше заказать или приобрести готовыми. Для того, чтобы работать самодельным аппаратом, могут потребоваться дополнительные приспособления (пуллеры, гребенки, штанги), которые также могут быть изготовлены самостоятельно. Расходные материалы для споттера (сварочные шайбы, шпильки, волнистая проволока, угольные электроды и пр.) стоят недорого и свободно продаются в специализированных магазинах.

Изготовление корпуса

Первое, за что стоит взяться это за изготовления основы для закрепления самодельного споттера. Для нее лучше выбрать материал на основе диэлектрика. Для изготовления неподходящего корпуса, лучше составить подробный чертеж, и указать расположение основных узлов конструкции.

Хорошим вариантом для корпуса может послужить старая микроволновка или сварочный аппарат. Нужно удалить лишнее оборудование и поместить новое, так, чтобы нагрузка была равномерно распределена по объему короба. Если вы планируете часто перемещать споттер, можно установить колесики на нижней части корпуса.

Cамодельный споттер из старой микроволновки – электрическая часть

Человек, привыкший мастерить, никогда не выбросит старое, пришедшее в негодность, устройство. В этом устройстве наверняка найдутся исправные узлы и детали, способные работать еще долгое время. Не исключением является и сломанная микроволновая печь. Детали, которые можно извлечь из нее, пригодятся для того, чтобы собрать самодельный споттер, и он будет работать ничуть не хуже промышленных образцов.

Чтобы изготовить споттер из деталей пришедшей в негодность СВЧ-печи, достаточно владеть основами электротехники. Нужно выбрать подходящую электрическую схему, и, в соответствии с этой схемой, приобрести на рынке или в магазинах недостающие радиодетали и другие комплектующие.

Споттер своими руками — электросхема

Трансформатор

Трансформатор – это самый важный узел любого сварочного аппарата, в том числе и споттера. В продаже они имеются в огромном количестве, но выбрать тот, который подойдет для самодельного споттера, достаточно затруднительно. Намного проще и дешевле сделать его своими руками, взяв в качестве базового трансформатор из СВЧ-печи. Предварительно следует убедиться, что его мощности хватает для поддержания силы тока, достаточной для сварки.

Трансформатор от микроволновки для споттера

Если мощности одного трансформатора не хватает, следует взять еще один такой же. Их следует модифицировать, для чего нужно аккуратно снять вторичные обмотки. После того, как будут сняты вторичные обмотки, на освободившееся место проводом, имеющим сечение 50 мм2 или даже больше, наматываются пользовательские обмотки в два – три витка, что даст на выходе напряжение порядка трех вольт.

Оба трансформатора подключаются к сети переменного тока параллельно, при этом важно не спутать соединительные клеммы. Силы выходного тока будет вполне достаточно для контактной точечной сварки

Соединительный силовой кабель желательно покрыть специальным слоем изоляции, который может деформироваться при перегреве проводов и восстанавливаться при охлаждении.

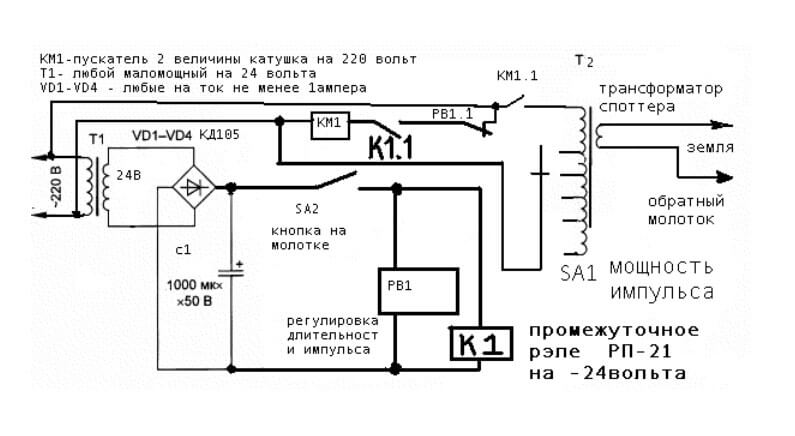

Электрическая схема самодельного споттера

Основной трансформатор – это только часть общей электрического блока. Он обеспечивает питание устройства и необходимую мощность для сварки. Кроме трансформатора, для сборки электрической схемы и изготовления простого самодельного споттера потребуются следующие комплектующие:

• трансформатор, подающий питание на блок управления;
• тиристор ПТЛ50;
• диодные мосты – один на базе диодов Д232А, второй на базе диодов Д226Б;
• электролитический конденсатор 1000 мкФ × 25 вольт;
• переменный резистор 100 Ом;
• предохранитель 5 А;
• кнопка включения;
• кнопка переключения режимов работы.

Схема, собранная из такого минимального набора комплектующих, формирует мощный электрический импульс, выдавая его на электрод для сварки.

Техника безопасности при монтажных работах

Баллоны выпускаются под давлением, нельзя нагревать или подвергать каким-то механическим нагрузкам. Хранить следует в местах, защищённых от прямых солнечных лучей.

При эксплуатации:

• проветрить помещение;
• использовать респиратор;
• для защиты рук пользоваться перчатками;
• обязательно одевать защитные очки.

При попадании монтажных остатков на открытые участки кожи, в глаза — промыть проточной водой.

На фото пистолета для пены показаны детали:

• Диаметр сопла равен 2 мм, с помощью его создаётся давление в трубке;
• Трубка — ствол с длиной 19 мм;
• Адаптер — переходное устройство для монтажного соединения;
• Винтовой регулятор выпуска;
• Курок — приспособление для дозированного поступления;
• Рукоятка.

При достаточном объёме работ пистолет для монтажной пены имеет прочный корпус, трубка удобной чистки, надёжная система присоединения баллончика

Пластиковые, из порошкового металла детали — прибор менее пригоден профессионалам. Попробуем разобраться, определить какие существуют лучшие пистолеты для пены отечественного, зарубежного производства.

Принцип работы схемы споттера на базе инвертора

Споттер инверторный, который мы собираем своими руками, состоит из двух основных элементов — инвертора для сварки и тиристорного реле, которое обозначено на схеме V9, а для сборки устройства потребуется:

• двухсотвольтовый тиристор;
• понижающий трансформатор на 12 вольт для управления реле от кнопки;
• реле на 30 ампер;
• диодный мост;
• контактная группа на 220 вольт и управляющая кнопка.

Трансформатор подключается к сети через диодный мост, к которому подключен тиристор электронного реле. Трансформатор Т1 запитывает управляющую ветку цепи тиристора.

Работает схема следующим образом:

Размеры плитки-мозаики для ванной

Схема споттера на базе сварочного аппарата

Для народного умельца, который имеет минимальные навыки в электротехнике и использует собранный своими руками аппарат для ремонта собственной автотехники и автомобилей знакомых, вполне достаточно устройства на базе старого сварочного трансформатора средней мощности с простым блоком управления. В этом случае оптимальный вариант — это система управления споттером из простых и доступных деталей, схема которой была опубликована в журнале «Моделист-конструктор» (см. ниже).

Автор использует серийный сварочный трансформатор мощностью 1 кВт с первичной обмоткой 200 витков (можно применить любой другой с подобными характеристиками). Вторичную он заменил двумя параллельными обмотками в 3 витка общим сечением 100 мм². Расчетное напряжение холостого хода по этой схеме — примерно 6.5 В. S1 – это входной автомат устройства. S2 — кнопка отключения, при замыкании которой подается напряжение на контактор K1 и размыкаются его контакты K1.1 и K1.2. Контроль за длительностью сварочного процесса визуальный. В принципе, данную схему управления споттером из сварочного аппарата несложно дополнить реле времени (в т. ч. электронным) и системой регулировки величины тока.

В видеоролике (см. ниже) автор самодельного аппарата применил именно такую схему, только вместо контактора он использует низковольтное реле, запитываемое от выпрямителя. Для споттера это единственно верное решение, т. к. в этом случае на кнопку, которая расположена на рабочем пистолете, подается безопасное напряжение.

Как подобрать краски

Прибор для контактной сварки из сварочного аппарата

По аналогичной схеме работает прибор для контактной сварки. В нем не применяются дуговые электроды с углеродной добавкой. Процесс сварки основан на протекании больших токов в точке замыкания контактов сварочного пистолета.

Если у вас есть сварочный аппарат, изготовить на его основе контактную сварку не составит труда. Необходимо лишь собрать управляющий блок и сварочный контактный пистолет, который будет подключен к рабочим проводам вашего электроприбора.

Управляющий блок предназначен для оперативного подключения питающего напряжения на первичную обмотку рабочего трансформатора. Его можно собрать на мощном реле, тиристорной или симисторной схеме.

Обратите внимание
Главное условие – пусковая кнопка должна быть под рукой на контактном пистолете, и она не должна быть фиксируемой. В противном случае можно создать короткое замыкание вторичной обмотки, которое приведет к перегреву устройства.

Рабочее напряжение, подаваемое на кнопку – должно быть безопасным для оператора

Поскольку напряжение на электродах контактного пистолета не превышает несколько вольт – весь процесс сварки безопасен с электрической точки зрения. Потенциально можно лишь обжечься о горячий металл

Рабочее напряжение, подаваемое на кнопку – должно быть безопасным для оператора. Поскольку напряжение на электродах контактного пистолета не превышает несколько вольт – весь процесс сварки безопасен с электрической точки зрения. Потенциально можно лишь обжечься о горячий металл.

Вся конструкция контактного пистолета должна приводиться в разомкнутое и отключенное состояние под действием пружин. То есть, как только вы отпустили ручки клещей – электроды сразу будут обесточены и отведены из пятна сварки.

Пистолет можно изготовить в любой компоновке, главное – удобство и безопасность использования. В качестве примера – заводское устройство.

Контакты должны быть медными или латунными, иначе они будут привариваться к обрабатываемой поверхности. Толщина (диаметр) 5-15 мм. Поскольку электроды изнашиваются – необходимо предусмотреть возможность замены.

ВАЖНО! Необходимо помнить, что обычный сварочный аппарат, приспособленный для точечной сварки – работает в нестандартных для его конструкции режимах.

Поэтому надо следить за возможным перегревом трансформатора, и при необходимости делать перерывы в работе.

Изготовление споттера из сварочного аппарата

Сварочный аппарат – идеальная основа для самодельного споттера

Важно суметь изменить его так, чтобы на выходе он подавал от 1500 А

магазинный споттер

Процесс сборки следующий:

1. С аппарата необходимо снять вторичный слой, часто их бывает 2.
2. Затем нужно узнать, сколько витков потребуется на 1 В. Для этого на первичную обмотку следует обворачивать медную изолированную проволоку, а потом измерить количество вольт. Полученную цифру нужно разделить на число витков проволоки. Результат определит количество необходимых витков на вольт.
3. Из снятой вторички нужно сделать шину. Желательно, чтобы сечение было не меньше 160 мм2, а напряжение – 6 В.
4. Если сечение гораздо меньше, можно разделить ее на несколько частей и скрепить изолентой (матерчатой). Количество кусков зависит от начального показателя. Допустим, при 40 мм2 шину нужно разрубить на 4 части.
5. Требуется 2 шины с обмоткой из изоленты и малярного скотча. Изоляцию лучше проводить последовательно: сначала слой изоленты, затем – скотча и поверх снова изоленты. Открытые края можно заклепать.
6. Полученные шины нужно намотать на трансформатор. Этот процесс сложный, поэтому может пригодиться молоток и лишняя пара рук. Не обязательно достигать плотного сцепления первички и трансформатора, достаточно, чтобы шина сидела ровно и не имела каких-либо повреждений.
7. Если мощность достаточная, то споттер практически готов, если нет, можно поэкспериментировать с подключением проводов к первичке.

Рекомендуем статьи по теме

Защита

Если вам не по карману твердые изоляторы, примите меры по защите теплоизоляции от грызунов. При утеплении материалами из натурального сырья отдайте предпочтение шарикам, которые тут же бетонируются. Бетон защитит пенопласт или соломит от зубов мышей.

Отдайте предпочтение и ленточному фундаменту – грызунам его будет трудно преодолеть. А под пол первого этажа положите любой сыпучий утеплитель и битое стекло

Немаловажно придерживаться технологии укладки теплоизолятора. Грубые нарушения этапов работы приведут к появлению брешей, коими непременно воспользуются мыши

Если проблемы возникают уже в процессе эксплуатации, придется принять дополнительные меры. Существует несколько основных способов борьбы с грызунами:

• укладка эковаты в половых перекрытиях – она на 80% состоит из древесной целлюлозы и на 20% из буры, становясь антисептиком, его мыши не едят;
• обрызгивать блоки раствором извести и буры;
• добавление шлака, табачной пыли, золы, мяты, полыни и сосновых веток в утеплитель;
• использование металлических сеток в местах возможного проникновения грызунов – например, в полу;
• использование монолитной железобетонной плиты в качестве фундамента.

Когда мыши уже завелись

Когда мыши уже завелись, можно сделать следующее. Первый способ — применение «керамзитового» замка путем обжига легкоплавкой глины. На грунт выкладывается 30 см слоя керамзита, который сверху покрывается полиэтиленовой пленкой, двумя слоями ОСП-3. Поверх этих слоев укладывают ламинат. Этот метод очень эффективен. Также между основным и черновым полом кладут 10 см слоя керамзита.

Будут действенны и акустические приборы, особенно имитирующие звуки животных и хищных птиц, питающихся мышами. А если ничего из перечисленного не помогает, заведите кошку-мышеловку.

Теперь вы знаете, какой изолятор не грызут мыши — это пеноизол. Для всех других материалов есть средства защиты.

Какие инструменты и материалы потребуются

Для изготовления споттера из микроволновой печи своими руками потребуется подготовить несколько основных запчастей. Среди них:

• корпус — его можно также взять от старой микроволновой печи;
• электротрансформатор — он станет основным элементом устройства;
• обратный молоток, его можно собрать своими руками или купить в готовом виде;
• сварочный кабель с клеммой для подключения к питанию и резьбой для пистолета;
• схема управления, в базовом варианте она состоит из кнопки на пистолете, провода и блока питания, приводящего систему в работу, и реле входного напряжения;
• сварочный пистолет с возможностью подключения электродов;
• кабель массы, обладающий клеммой и контактной площадкой;
• электроды для шпилек и шайб.

Также для сборки споттера потребуется подготовить рулетку и мультиметр.

Устройство споттера

Существует немало схем, на которых показано, как сделать споттер. Вот одна из них:

Схема самодельного споттера

Устройство самого простого споттера, составленного из сварочного прибора, таково:

• трансформатор для сварки;
• тиристор, предназначенный для работы с напряжением 200 В;
• привод на 12 В. В качестве него можно использовать трансформатор от некоторых видов старой техники;
• реле 30 А;
• диодный мост;
• кнопка (к ней особые требования не выдвигаются);
• контактор на 220 В.

Для вашего будущего устройства для точечной сварки важно, чтобы на выходе у техники была сила тока от 1500 А. Принцип работы по сборке следующий:

• снимите с техники вторичный слой;
• посчитайте, сколько требуется витков на 1 В. Для этого вам понадобится обвернуть проволоку из меди на первичную обмотку. После этого замерьте количество вольт, а полученные данные поделите на количество проволочных витков. Так вы получите количество необходимых витков на 1 В напряжения;
• соорудите шину из вторичной обмотки техники. Сечение шины должно быть больше или равно 16 мм, а напряжение – 6 В. Если у вас получилось сечение с меньшим диаметром, поделите его на составные части, а затем скрепите при помощи скотча;
• вам потребуется 2 шины, на которых будет находиться изоляционная обмотка. Проводите изоляцию последовательно: наносите слой изоленты, после — скотча, а потом — снова изоленты;

Обмотка вторички

• шины, которые получились у вас в процессе работы, намотайте на трансформатор. Для этого вы можете воспользоваться дополнительным инструментарием или прибегнуть к посторонней помощи. Необязательно плотно скреплять первичную обмотку с трансформатором — достаточно ровной посадки шины;
• измерьте мощность: если она соответствует нужным параметрам, вы уже почти закончили делать споттер своими руками. Если мощность не достигает нормы, измените подключение проводов к первичной обмотке.

Далее вам потребуется изготовить сварочный пистолет. Основой для него может стать сварочный полуавтомат, однако он требует изготовления для него дополнительных крепежей к рихтовочному прибору. Внутри сварочного полуавтомата фиксируется латунная ось (М10).

Сварочный пистолет

Для клещей сойдет обычная труба с размерами 20х20 мм. Проводник, при помощи которого соединяется пистолет с трансформатором, обязан быть снабженным сечением, равным или большим сечения шины. Чем короче и толще у вашего прибора будут провода, тем эффективнее он будет работать.

Функции и характеристики

Функции споттера следующие:

• сварка ремонтных шайб для соединения деталей;
• точечная сварка электродом для вытягивания металла панели;
• прогревание деталей электродом с последующим охлаждением.

Главные технические характеристики, которыми должен обладать самодельный споттер из сварочного аппарата, следующие:

• напряжение сети должно быть 220 вольт;
• частота сетевого переменного тока – 56 – 60 Гц;
• максимально допустимая мощность – 10 кВт;
• максимальный рабочий ток – 1300А;
• напряжение для вторичной обмотки 8 – 9В;
• производительность – 15%;
• тяговое условие для иглы – больше 100 кг;
• тяговое условие для шайбы – 100 кг и выше;
• размеры аппарата 380 мм х 290 мм х 840 мм;
• вес конструкции 32 кг.

ГОТОВЫЕ ЧЕРТЕЖИ И ПРОЕКТЫ ДЫМОВЫХ ТРУБ

Интересные примеры обновления старой мебели
