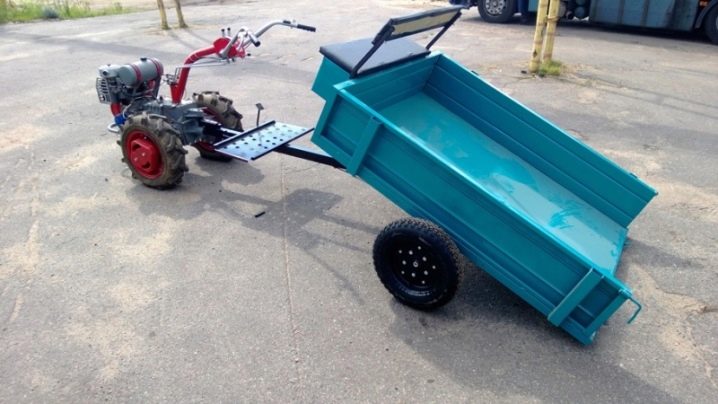

Телега для мотоблока

Как выбрать материал

Прежде чем задумываться, как сделать телегу для своего мотоблока своими руками, нужно определиться с выбором материалов и инструментов, которые необходимы в процессе выполнения работ. К ним относятся:

• чтобы изготовить раму и механизм для управления, берут стальную трубу с квадратным сечением, со сторонами 2-4 или 305 сантиметров;
• используют уголок из стали, толщина которой не меньше трех миллиметров и длиной стороны 3-4 см;
• берут листы железа толщиной 1-2 мм или деревянные доски, либо фанеру, чтобы выполнить кузов;
• ось делается из стальной прочной трубы;
• пневматические колеса, которые берут от мотоблока, или неплохо подходят по размеру шины от старого автомобиля марки «Москвич»;

• не следует забывать о гайках и болтах, которыми будут скрепляться составные части техники;
• используют заклепки, применяющиеся специальным приспособлением;
• нужно иметь болгарку с разнообразными дисками;
• аппарат для сварки, чтобы скреплять металлические и стальные части;
• никак не обойтись без дрели, так как проделывать придется множество отверстий.

Множество материалов для изготовления можно найти у себя в подсобном хозяйстве. Практически у всех людей остаются ненужные вещи, которые очистить, подравнять и приспособить к производству тележки. Ведь главное – не красота, а качественно выполненное устройство, с отличным функционированием. При этом вы сможете значительно уменьшить материальные затраты на приобретение деталей.

Сборка самодельного прицепа для мотоблока

Приступая к реализации проекта, мастеру-самодельщику нужно:

• создать рабочий проект или рисунок (чертеж);
• подготовить материал для рамы и других основных узлов;
• подготовить рабочее место;
• провести разметку основных элементов конструкции прицепа;
• провести выкладку и подгонку углов совмещения;
• собрать шаблоны деталей;
• провести подгонку приобретенных целиком узлов к элементам конструкции.

Необходимые инструменты и материалы

Для проведения работ необходимо подготовить весь необходимый инструмент:

• сварочный аппарат;
• болгарка с комплектом отрезных и абразивных дисков;
• измерительный инструмент – рулетка, металлическая линейка, транспортир, угольник, маркер и мел, чертилка по металлу;
• молоток, зубило, пассатижи;
• слесарные тиски, набор струбцин, сварочные зажимы;
• дрель, набор сверл по металлу;
• заклепочник.

В качестве необходимых материалов понадобятся:

• стальная квадратная или прямоугольная труба 60×60 или 60×30 мм;
• стальная квадратная труба 30×30 или 25×25 мм;
• уголок 25×25 мм;
• швеллер;
• рессоры легкового автомобиля «Москвич»;
• стальной лист толщиной 2 мм;
• оцинкованный лист толщиной 1 или 0,8 мм;
• крепежные элементы, болты, гайки, заклепки.

Для модели с жестким кузовом вместо подпружиненной конструкции колесной пары на рессорах понадобится обычная балка.

Колеса нужно подбирать сразу со ступицами, это облегчит дальнейшую сборку самоделки.

Рама

Рама прицепа представляет собой цельносварную конструкцию в виде каркасной решетки из квадратной трубы. Траверсы из квадрата 25×25 мм образуют поперечины рамы, а лонжероны изготавливаются из трубы 60×60 или 60×30 мм. Все конструктивные элементы после разметки разрезаются и выкладываются на ровной поверхности, стыки провариваются небольшими швами, каждое место соединения элементов проверяется угольником. После сборки конструкции проводится окончательная сварка всех деталей по периметру всех плоскостей. Окрашивание рамы проводится после обработки поверхности грунтовкой по металлу.

Ходовая часть

Основой ходовой части выступает балка со ступицами на концах. Швеллера состыковываются друг с другом таким образом, чтобы они образовывали квадрат. Места стыка провариваются сплошным швом. На концах оси устанавливаются ступицы колес и провариваются.

Тщательность сборки оси проверяется путем проверки параллельности плоскостей колесных дисков. Соединение рамы и балки проводится при помощи рессор, при этом концы рессор устанавливаются в приваренные кронштейны на раме, а балку с помощью серьги прижимают к центральной части рессор.

Установленная на раму ходовая часть проверяется дополнительно на устойчивость к опрокидыванию. Как и в автомобиле, рессорная группа оси должна иметь резиновые втулки в кронштейне крепления рамы.

Кузов, обшивка каркаса

Платформа размечается относительно решетки с таким расчетом, чтобы были оставлены припуски для крепления стоек бортов. Передний и боковые борта устанавливаются намертво, а задний борт делается съемным на дверных петлях.

Борта прицепа имеют рамную конструкцию из уголков 25×25 мм. Уголки свариваются встык, швы с внутренней стороны зачищаются по уровню плоскости металла.

Съемные борта собираются в следующей последовательности:

• рама борта;
• проводится подгонка полотна оцинкованного железа по размеру рамки;
• вырезаются полотна борта и закрепляются с помощью заклепок через уголок.

Днище кузова из листа 2-миллиметрового железа устанавливается на раму и приваривается небольшим швом по периметру через каждые 3-5 см.

Установка бортов начинается с установки переднего борта, дальше устанавливаются боковые борта и связываются сварочным соединением.

Задний борт закрепляется в последнюю очередь – сначала размечаются и свариваются петли, а потом фиксаторы-защелки.

Другие детали конструкции

После сборки рамы и кузова устанавливается откидное сиденье – деревянная лавка, размещенная поверх переднего борта с опорой на боковые.

В качестве тормозной системы прицепа рекомендуется использовать элементы тормозной системы автомобиля, ступица и колеса которого использованы в конструкции. Для надежности работы тормозной системы рекомендуется предусмотреть дополнительный фиксатор рычага.

Выбор утеплителя

Для проведения теплозащитных мероприятий лучше использовать современные эффективные материалы. Они позволят обеспечить хорошую изоляцию при минимальной толщине слоя.

При утеплении пола и кровли чердака в доме применяют:

• минеральную вату;
• пенопласт;
• экструдированный пенополистирол;
• пенополиуретан.

Подробно про утепление чердака пенополиуретаном рассказано в статье «Пена для утепления пола». В ней идет речь не только о конструкциях перекрытия, но и о стенах и кровле.

Минеральная вата заслужила популярность благодаря высокой степени теплозащиты и хорошим показателям огнестойкости. Она выпускается двух видов: жесткие плиты и рулоны. Для утепления кровли чаще используют первый вариант, а для стен подойдут оба. Подробнее об утеплении пола чердака минватой.

Пенопласт популярен благодаря достаточно низкой цене, но при этом показателям теплопроводности приближенным к минеральной вате. Использование его в конструкции пола осложняется невысокой прочностью, но для стен он подходит очень хорошо.

При наличии достаточного количества денежных средств лучше отдать предпочтение ближайшему родственнику пенопласта – экструдированному пенополиститролу. Этот материал лишен основных недостатков предыдущего, и обладает следующими положительными характеристиками:

• высокая прочность;
• низкое водопоглощение;
• негорючесть;
• отличные теплоизоляционные свойства;
• устойчивость к низким температурам.

Для утепления стен предпочтительно применять пенопласт или экструдированный пенополистирол, а вот для укладки между стропилами чаще используют минеральную вату.

Деревянный пол с утеплением в каркасной бане на сваях

Здесь был использован тот же принцип с подпольным пространство из металлических листов и желобом для слива, но конструкция всех деталей кардинально отличается. Было принято решения установить жестяной желоб в центре, для чего потребовалось снять поперечные балки пола и установить продольные направляющие для сливного желоба.

Prev
1of1
Next

Prev
1of1
Next

Следующим шагом были изготовлены поперечины со скосом в одном направлении. Таким образом, после их установки уровень балок у стен был выше уровня балок в центре и наклон будущего стока для воды составил 3 см на 1 метр.

Prev
1of1
Next

Prev
1of1
Next

Prev
1of1
Next

Затем последовали жестяные работы и был сделан и установлен центральный сливной желоб. Под ним в специально предусмотренное для этого пространство укладывался пенопласт для утепления.

Prev
1of1
Next

Prev
1of1
Next

Prev
1of1
Next

Prev
1of1
Next

Монтаж сливного отверстия и трубы для стока воды под ним.

Prev
1of1
Next

Prev
1of1
Next

Prev
1of1
Next

Снизу пол подшит фанерой с заделкой швов монтажной пеной, а на неё уложены плиты пенопласта.

Prev
1of1
Next

Prev
1of1
Next

Затем поверх скошенных половинок балок, идущих к центральному желобу, установлены остатки от их производства — цельные поперечные бруски через всё помещение для будущего чистового пола.

Prev
1of1
Next

Prev
1of1
Next

Последний этап — установка сливных поверхностей из оцинкованной жести по скошенным направляющим, идущих к центральному желобу. Щели в местах стыков заделываются силиконовым герметиком.

Prev
1of1
Next

Поверх поперечных направляющих подполья выполняется монтаж досок чистового пола.

Конкретно данная технология использована для обустройства моечного помещения, поэтому эксплуатация пола не рассчитана на высокие температуры в парилке. Используя такой метод организации подпольного пространства для парилки, убедитесь, что пенопласт и герметик будут достаточно термостойкими.

Виды

Прицепное оборудование в зависимости от размера, комплектации и области эксплуатации делят на виды. В зависимости от размера тележки бывают:

• легковесные;
• среднего веса;
• тяжеловесные.

Легковесными конструкциями оснащают маломощные машины, которые могут перемещать до 3 центнеров груза. Габариты такого изделия составляют до 1 м в ширину и до 1, 15 – в длину. Высота бортиков зависит от того, какие грузы будут перевозиться на ней.

Тележки средней весовой категории крепят к мотоблокам мощностью до 8–9 л. с. При этом длина изделия может быть больше, чем в предыдущей вариации (до 1,5 м).

Что же касается большегрузных конструкций, то транспортировать их в гружёном виде могут только тяжёлые мотоблоки, мощность которых доходит до 15–17 л. с. Размерность изделия в таком случае будет 1,2 м в ширину и до 3 м – в длину. Данные габариты предполагают транспортировку не только сельскохозяйственной продукции (садовая), но и любых материалов для стройки (строительная) или поднятия участка. Такая модификация считается многофункциональной.

Также прицепы делят:

• на конструкции с одной осью или двумя;
• двух- и четырёхколёсные;
• стандартные и с откидывающимися бортиками.

Двухосные тележки имеют маленькие габариты, четыре колеса и рассчитаны на небольшие грузы. Четырёхосные вариации в основном встречаются среди большегрузных прицепов большой длины. За счёт такого числа осей большая нагрузка распределяется более равномерно, прицепное сохраняет равновесие и хорошо держит дорогу.

Двух- или четырёхколёсным является прицеп, зависит от его габаритов. Ведущей в обоих случаях является передняя ось. В небольших конструкциях достаточно двух колёс и опор, чтобы груз не падал при отсоединении от транспорта. Кроме того, меньшее число колёс облегчает прицепное.

Стандартная прицепная тележка имеет глухие боковые борта и задний открывающийся. Это необходимо для удобства погрузочных работ. Тележки с откидывающимися бортами рассчитаны на перевозку как обычных, так и сыпучих грузов. Именно для насыпных материалов и разработаны откидывающиеся боковые бортики. Необходимо отметить, что такая конструкция, чаще всего, бывает дополнена возможностью самосвальной выгрузки (как в модели ТМ-500).

Но существует и ещё несколько разновидностей прицепов для мотоблока, обзор которых необходимо сделать. Так, существуют самоходные тележки с рулевым управлением. Такая конструкция напоминает первые автомобили, где двигатель ставится под сиденьем. Манёвренность такого агрегата объясняется наличием ступицы на подшипниках.

Также есть и зимние варианты прицепного. Они создаются на базе обычной тележки при помощи установки всесезонной или зимней резины. Такие модификации могут быть использованы для уборки снега с приусадебной территории.

Определяем основные характеристики прицепа – ориентируемся на заводские модели

Конструкция телеги для мотоблока не относится к сверхсложным. При наличии болгарки, электросварки и дрели сделать прицеп самостоятельно сможет практически любой владелец ручного минитрактора. Главное – перед сборкой тележки правильно составить ее чертеж или эскиз, а затем, уже строго по нему, выполнять все работы. Для этого сначала надо определиться с основными характеристиками прицепа: грузоподъемностью, габаритами и некоторыми другими. Чтобы упростить эту процедуру, рекомендуется ориентироваться на заводские, промышленного изготовления модели мотоблочных телег.

Заводские прицепы выпускают грузоподъемностью начиная от 300 кг и до 1000 кг с кузовами разных размеров. Эти параметры зависят от того, для использования с каким мотоблоком тележка предназначена, а, точнее, от его технических характеристик. В соответствии с этим различают 3 основных типа прицепов: на тяжелые, средние и легкие ручные минитрактора.

С тяжелыми, мощностью свыше 10 л.с. мотоблоками, как правило, используют одно- либо двухосные телеги с кузовом длиной 2–3 м и шириной 1,2 м. Такие прицепы рассчитаны на транспортировку грузов массой 500–1000 кг.

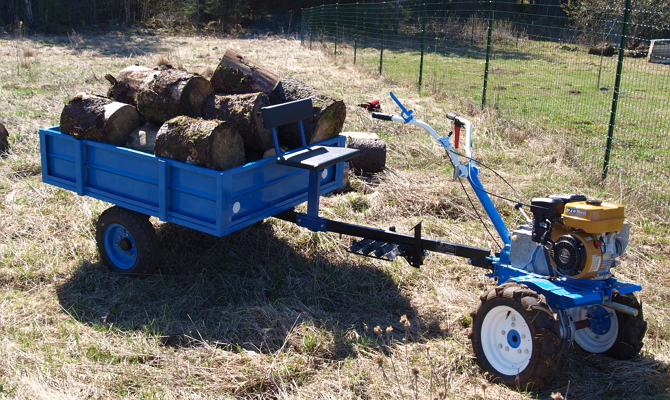

Прицеп к мотоблоку для транспортировки тяжелых грузов

На средние ручные минитрактора – мощностью от 4,8 до 10 л.с. – ориентированы одноосные тележки с размером кузова 1,0×1,5 м, 1,1×1,4 и подобные. Их грузоподъемность составляет 300–500 кг.

С легкими мотоблоками, мощностью до 4,8 л.с., обычно используют одноосные прицепы с кузовом длиной 0,85–1,15 м и шириной 1 м. Грузоподъемность этих тележек не более 300 кг.

Высота бортов у заводских стандартных тележек для мотоблоков 30–35 см. На большегрузных прицепах устанавливают бортовые ограждения каркасной конструкции, высота которых 50–60 см.

Чтобы было легче осуществлять погрузку и выгрузку, задний борт тележек сделан откидывающимся и съемным. На некоторых моделях помимо заднего открываются и снимаются оба боковых, что повышает удобство заполнения кузова грузом и освобождения от него.

Откидной задний борт тележки

Все стандартные прицепы изготавливаются самосвальными. На моделях для средних и легких мотоблоков нет гидравлического подъемного цилиндра и эта функция реализована за счет конструкции тележки. Кузов на прицепе установлен так, что его центр тяжести и груза, находящегося в нем, расположен на поворотной оси, совмещенной с колесной парой тележки. Такая балансировка значительно облегчает ручное опрокидывание.

Это обусловлено тем, что при спуске по крутому уклону инерцию движения груженого прицепа погасить только 1-м тормозом ручного минитрактора невозможно. Поэтому тележки для тяжелых мотоблоков должны быть оборудованы своей системой торможения.

https://youtube.com/watch?v=iVMSXTzfx2g

Разновидности мотоблоков

Если на раннем этапе изготовления телеги для мотоблока чертежи будут верными, в дальнейшем все будет очень просто, и в результате получится надежная и долговечная конструкция. Но для того чтобы при составлении схемы не допустить ошибок, необходимо сразу определиться с размерами будущей тележки, ее грузоподъемностью, а также с другими характеристиками.

Для упрощения процедуры можно ориентироваться на модели промышленного производства. Все мотоблоки, как заводские, так и самодельные, можно разделить на три большие группы. В одну из них попадают небольшие по размерам конструкции, в другую — средней величины, а в третью группу входят самые большие и тяжелые мотоблоки.

Модели можно также классифицировать по мощности и по наличию или отсутствию определенных функций.

Например:

• оснащенные плугом;
• имеющие грунтозацеп;
• конструкции со встроенными граблями;
• с косилкой;
• с картофелесажалкой.

Интересно почитать

Известные производители

Большую часть прицепного оборудования, которая представлена на современном рынке, собирают в России. И такие прицепы пользуются спросом, так как устройства разработаны с учётом местных климатических условий, а также типов почвы и её рельефа. Кроме того, такие модели имеют более низкую стоимость по сравнению с зарубежными аналогами. Это же утверждение верно и для запчастей, которые намного проще и дешевле приобретать в стране-производителе. Из российских фирм по производству прицепного можно выделить «Красный октябрь», «Зубр», «МТЗ».

Что же касается зарубежных производителей, одним из лучших представителей является Hyundai. Модель тележки от этой фирмы TR 1200 получила просто всеобщее признание в силу своей скромной цены и отличного качества. Это тележка средней грузоподъёмности в 300 кг, имеет максимальную скорость езды 15 км/ч., есть механические тормоза. Длина кузова данного изделия составляет 240 см, высота – 69 см, а ширина – 23 см. Направление погрузки и выгрузки — только назад. Этот экземпляр не только может перемещать тяжёлые грузы, но и соответствует всем нормам безопасности.

Чертеж тележки для мотоблока

Рассмотрим наиболее легкий и быстрый способ изготовления небольшой тележки, способной перевозить не более полутоны груза. Предполагаемый чертеж выглядит следующим образом.

Где под цифрами понимаются:

• 1 – кронштейны для прикрепления дополнительных устройств на агрегат;
• 2 – место для консоли;
• 3 – водило;
• 4 – устройство для удобства положения ноги, выполненное из доски, шириной 20 миллиметров;
• 5 – кресло для водителя. При производстве используется дерево той же толщины;
• 6 – основная рама для крепления к мотоблоку;
• 7 – сам деревянный кузов;
• 8 – определяется наличие опорной балки;
• 9 – колеса.

В данном видео рассмотрим мотоблок с телегой:

Слова по калькулятору онлайн:

Конструирование простой телеги

Самый простой прицеп способен перевозить от 450 до 500 килограммов груза и вмещать приблизительно 8 набитых мешков картошки. Если изучить чертеж, станет понятно, что самоходная тележка будет состоять из таких типичных элементов, как кузов, водило, рама, колеса и другие. Каркас оптимальней всего будет сварить из обрезанных трубок, обладающих круглым либо же прямоугольным сечением, а также железных уголков. Делать это предстоит на ровной поверхности, причем с использованием дуговой электросварки. Во время работы необходимо, чтобы шов оказался равномерным на всех стыках, которые после отшлифовываются болгаркой. Получившаяся конструкция сможет эксплуатироваться и на местностях с неровностями и небольшими перепадами высоты. Кузов с каркасом обычно фиксируется при использовании штырьков.

Помимо этого, рекомендована установка пружин, чтобы минимизировать тряску, возникающую при движении по колдобинам. Самосвальная телега не сможет функционировать без помощи колесной оси, представляющей собой штырь длиной в 1 метр, поперечник которого не превышает трех сантиметров

Важно проследить, выбирая стержень, чтобы в результате его колеса не выходили за границы кузова. Собрать детали получится путем сварки через опорные углы, а также брусья каркаса с косынками, обладающими продольными шарнирами. Кстати говоря, так как основная нагрузка будет приходиться в точку, где происходит непосредственное присоединение прицепа, а также на поворотную зону, их надо бы дополнительно укрепить

Кстати говоря, так как основная нагрузка будет приходиться в точку, где происходит непосредственное присоединение прицепа, а также на поворотную зону, их надо бы дополнительно укрепить.

Кузов прицепа-самосвала делается либо из металла, либо дерева – досок или фанеры. В любом случае толщина материала должна быть не менее 20 миллиметров, и лучше будет ее усилить при помощи уголков из стали. Чтобы соединить каркас и кузов, потребуются подпорки. В их качестве, кстати, могут выступить имеющиеся в хозяйстве прочные бруски размером 50 на 50 мм. Центр тяжести не должен пересекать прямую колесного штыря, а снизу и с боков требуется установка ребер жесткости.

Помимо этого, важно продумать, с какими целями будет использоваться тележка. Если в ней будут транспортироваться мешки с грузом, то откидывающиеся борта вовсе не обязательны. Тем не менее для разгрузки стоит обеспечить открывающуюся заднюю стенку кузова либо же опрокидывающие механизмы для переворачивания устройства

Конечно же, все борта разрешается делать фиксированными. Кроме того, изнутри они должны быть гладкими

Тем не менее для разгрузки стоит обеспечить открывающуюся заднюю стенку кузова либо же опрокидывающие механизмы для переворачивания устройства. Конечно же, все борта разрешается делать фиксированными. Кроме того, изнутри они должны быть гладкими.

Чтобы получившийся прицеп присоединялся к имеющемуся мотоблоку, потребуется специальная деталь, именуемая консолью. При этом соединительный механизм предстоит убрать в цилиндрический корпус продольного шарнира и закрепить специальным упорным кольцом. Это позволит создать независимость колес телеги от колес мотоблока или другой сельскохозяйственной техники, а значит, упростить процесс ведения движущегося средства. Сцепка формируется из любого подходящего металлического фрагмента, длина которого определяется так, чтобы транспортным устройством было удобно управлять.

Колеса обычно собираются из подручных материалов – покрышек моторной коляски, объединяющихся с центральной частью, взятой у других запчастей. Обе оси затачиваются под диаметр подшипников взятой от коляски мотоциклетной ступицы. Для колесной оси потребуется стальной круг, диаметр которого достигает не менее трех сантиметров, который затем будет при помощи сварки комбинироваться с продольным шарниром и угловыми опорами.

Дно самой телеги удобнее конструировать из металлической пластины, толщина которой варьируется от 2 до 3 миллиметров. Подойдет также и обрезная доска, которая является более доступной, но менее устойчивой.

Виды и назначение моделей основных конструкций мотоблочных прицепов

Основные виды и модели прицепов для мотоблоков, созданных своими руками, классифицируются по типу конструкций кузовной части самоделки:

• цельные конструкции;
• конструкции-трансформеры с откидными бортами;
• самосвальные типы кузовов.

Цельная конструкция прицепа включает наличие жесткого несъемного корпуса бортов. Благодаря жесткости конструкции прицеп позволяет перевозить грузы как в насыпном, так и в фасованном виде. Кузов имеет большую жесткую платформу рамы, связанную сварным соединением с ограждениями бортов. Для загрузки и выгрузки предусматривается откидной задний борт.

Конструкции-трансформеры являются прицепами универсального применения, они имеют функции как прицепа с жестким кузовом, так и платформы для перевозки крупногабаритных грузов. Рамная основа – жесткое основание, а откидные или съемные борта при трансформировании образуют дополнительную площадь плоской платформы.

Самосвальный тип мотоблочных прицепов позволяет проводить опрокидывание и без дополнительного усилия проводить выгрузку сыпучих грузов.

Основные этапы

Согласно чертежу, самосвальная тележка для мотоблока имеет 4 главных узла, соединенных друг с другом посредством сварки. Первый узел — кузов, второй — водило, третий — рама и четвертый — колеса.

Каждый из этих узлов необходимо собрать отдельно — и уже только потом, когда все они будут готовы, можно приступать к их соединению воедино.

Работа над рамой и створками

Важно установить раму с максимальной точностью. В этом поможет обычный строительный уровень

Следует помнить о таком свойстве металла, как расширение при нагревании. Именно из-за расширения материала раму придется устанавливать повторно.

После установки все стыки следует обварить с обеих сторон. Затем можно переходить к присоединению поперечин и лонжеронов. Из них будет образована сетчатая конструкция, на которую в последующем будет прикрепляться дно кузова.

Створки можно сделать так, чтобы они откидывались или раздвигались. Трудно сказать, какому из этих двух вариантов следует отдавать предпочтение: у каждого из них имеются свои преимущества и недостатки. Независимо от того, какой способ открывания и закрывания створок будет выбран, к бортам обязательно следует приделать крепления, которые будут использоваться для надежной фиксации перевозимого на телеге груза.

Изготовление водила и установка колес

Только после создания рамы и кузова можно переходить к узлу. Для этого потребуются швеллеры или трубы с сечением в виде круга. Стенки трубы должны быть толстыми: только в этом случае конструкция получится прочной и пригодной для перевозки тяжелых грузов. Усилить ее по длине сложно, так как она надежно соединяется с осью посредством балок и угольников.

Из чего и как изготовить измельчитель для травы своими руками

Это крепление является основой баланса ходовой части. Именно благодаря ему конструкция будет двигаться в ту сторону, в которую ее направляют. Максимальные нагрузки крепление будет испытывать во время резких поворотов, при движении по неровным поверхностям, а также при полной загруженности прицепа, например, при наличии в нем 8 мешков картофеля.

Концы колесной оси должны быть заточены так, чтобы их диаметр соответствовал диаметру подшипников.

Последний этап

После того как тачка для мотоблока будет полностью собрана, останется только ее присоединить к самому мотоблоку. Это делается посредством консольной балки. Консоль присоединяется к кронштейну навесного оборудования, поэтому ее верхняя часть должна иметь такую же форму, как и крепление окучника.

Готовый прицеп для мотоблока — это незаменимая в сельском хозяйстве конструкция, которая позволяет легко перевозить различные грузы массой в несколько сотен килограммов.

Изготовить надежную и качественную тележку для мотоблока в домашних условиях совсем нетрудно. Даже если под рукой нет какого-то нужного инструмента, можно всегда найти его аналог, проявив смекалку.
