Особенности трехфазного тока

Какая стандартная потребляемая ее мощность

Чтобы рассчитать электрическую мощность, потребляемую квартирой или частным домом, нужно учесть потребление энергии всеми используемыми электроприборами. Это удобно делать в два этапа:

1. Рассмотреть все те приборы, которым необходимо питание, использующее три фазы.
2. Просуммировать потребляемую мощность однофазных устройств.

Искомые значения можно взять либо из техпаспорта электроприбора, либо из технического справочника. При необходимости эту величину можно рассчитывать на основе сделанных измерений. В реальной жизни устройства практически никогда не включаются одновременно.

Обратите внимание! Знание предельной величины потребляемой энергии позволит правильно организовать электроснабжение дома или квартиры. На основе полученных данных можно, используя формулы мощности, вычислить, какова предельно допустимая сила тока в трехфазной сети, которую должна выдерживать электропроводка

Это позволит правильно подобрать предохранители и используемые во внутренней электросети провода

На основе полученных данных можно, используя формулы мощности, вычислить, какова предельно допустимая сила тока в трехфазной сети, которую должна выдерживать электропроводка. Это позволит правильно подобрать предохранители и используемые во внутренней электросети провода.

Принцип действия трехфазного генератора

Закрепление результата

Что такое трехфазная сеть?

Любой дом или квартира перед вводом в эксплуатацию подключается к местной электросети. Такая сеть может быть однофазной или трехфазной. При однофазном подключении к дому подводится два провода, фаза и ноль, между которыми напряжение 220 В. Трехфазная же сеть характеризуется наличием четырех проводов: трех фаз и ноля. Между каждой фазой и нолем напряжение 220 В, а между самими фазами 380 В (как показано на изображении).

Для учета электроэнергии в такой сети необходим трехфазный счетчик, который устанавливается местным РЭСом. Типичным примером такого счетчика является INCOTEX Меркурий 231 АМ-01, предназначенный для учета активной электроэнергии.

Возможно ли использовать под «тёплый пол» под эти покрытия?

Фазное и линейное напряжение

В том случае, если обмотки генератора трехфазного тока соединить между собой специальным образом («звездой» или треугольником), то у такого тока возникают свойства, которые удобны в применении.

Векторная диаграмма напряжений для соединения «звезда»

Схема соединения звездой (рис.1(а)) и соответствующая векторная диаграмма напряжений на обмотках (рис.1(в)) изображены на рис.1. Здесь имеется точка $О$, которая называется точкой одинакового потенциала. Напряжение на каждой обмотке называется фазным (его амплитуда $U_{mf}$). Проводник, который соединен с точкой одинакового потенциала называют нулевым проводом. Проводники, которые соединены со свободными концами обмоток, называются фазными проводами. Получается, что фазные напряжения — это напряжения между нулевым и фазными проводами. Напряжения между фазными проводами называют линейным (его амплитуда $U_{ml}$). Линейное напряжение между проводами 1-2 могут обозначать как $U_{12}$, между проводами 1-3 — $U_{13}$ и так далее.

Рисунок 1.

Векторная диаграмма показывает, что амплитуды $U_{ml}\ $и $U_{mf}$находятся в соотношениях:

Ток, который течет через обмотки генератора называют фазным током ($I_f$), ток который течет в линиях называется током линии ($I_l$). В соединении звездой фазные токи равны токам в линии. Если сопротивления нагрузок не равны нулю, а $R_1=R_2=R_2=R$, то суммарная сила тока через нулевой провод равна нулю:

так как из векторной диаграммы видно, что $\sum\limits_i{U_i=0.}$

Векторная диаграмма напряжений для соединения «треугольник»

Схема соединения обмоток генератора треугольник изображена на рис.2. В этом случае амплитуды напряжений фазного и линейного равны ($U_{mf}=U_{ml}$).

Рисунок 2.

Из векторной диаграммы токов (рис.2(в)) запишем амплитудных значений тока:

В соединении обмоток генератора треугольником ток замыкания в обмотках равен нулю. Однако это справедливо только для основной гармоники. Токи высших гармоник, появляющиеся из-за нелинейности колебаний, в обмотках есть.

Соединение нагрузок тоже может быть в виде звезды и в виде треугольника. На рис. 1 и рис.2 изображены соединения одного типа, как для генератора, так и для нагрузок. Но совсем не обязательно, что соединения обмоток генератора и нагрузок совпадают. Так, можно реализовать четыре возможные комбинации соединения генератора и нагрузок: «звезда» — «звезда», треугольник — треугольник, «звезда» — треугольник, треугольник — «звезда». Каждое из перечисленных соединений имеет свои особенности.

Пример 1

Задание: В чем состоят особенности соединений «звезда» — «звезда» и «звезда» — треугольник?

Решение:

1. При соединении «звезда» — «звезда» (рис.1) на всех нагрузках имеется разное напряжение. При одинаковых сопротивлениях ($R_1=R_2=R_3$) (или примерно равных) сила тока по нулевому проводу равна нулю (или очень мала). Теоретически нулевой провод можно убрать, но без него на каждую из пар нагрузок действует линейное напряжение, амплитудное значение которого равно:

Это напряжение распределяется между нагрузками в соответствии с величиной их сопротивлений. Такая зависимость напряжений от нагрузок крайне не удобна, поэтому нулевой провод сохраняют.

1. При соединении «звезда» — треугольник (рис.3). На каждое сопротивление действует линейное напряжение равное:

Это линейное напряжение не зависит от величины сопротивления.

Рисунок 3.

Пример 2

Задание: Определите, чему равно фазное напряжение, если линейное $U_{ml}=220\ В$. Чему будет равно линейное напряжение, если 220 В считать фазным напряжением? Считать, что соединение обмоток генератора — «звезда».

Решение:

В том случае, если обмотки генератора соединены звездой, и это соединение имеет нулевой провод, в линии существует две системы напряжений (линейное и фазное), что является достоинством такого соединения.

Для соединения «звезда» мы имеем соотношение:

Следовательно, для фазного напряжение имеем:

Если дано фазное напряжение, то:

Ответ: 1. $U_{mf}=127\ В.$ $U_{ml}=380\ В.$

Расчет линейного и фазного напряжения

Сети с линейным током нашли широкое применение за счет своих характеристик меньшей травмоопасности и легкости разведения такой электропроводки. Все электрические устройства в этом случае соединены только с одним фазным проводом, по которому и идет ток, и только он один и представляет опасность, а второй – это земля.

Рассчитать такую систему несложно, можно руководствоваться обычными формулами из школьного курса физики. Кроме того, для измерения этого параметра сети, достаточно использовать обычный мультиметр, в то время как для снятия показаний подключения фазного типа, придется задействовать целую систему оборудования.

Для подсчета напряжения линейного тока, применяют формулу Кирхгофа:

Уравнение которой гласит, что каждой из частей электрической цепи, сила тока равна нулю – k=1.

И закон Ома:

Используя их, можно без труда произвести расчеты каждой характеристики конкретного клейма или электросети.

В случае разделения системы на несколько линий, может появиться необходимость рассчитать напряжение между фазой и нулем:

Эти значения являются переменными, и меняются при разных вариантах подключения. Поэтому, линейные характеристики идентичны фазовым.

Однако, в некоторых случаях, требуется вычислить чему равно соотношение фазы и линейного проводника.

Для этого, применяют формулу:

Uл – линейное, Uф – фазовое. Формула справедлива, только если – I_L = I_F.

При добавлении в электросистему дополнительных отводящих элементов, необходимо и персонально для них рассчитывать фазовое напряжение. В этом случае, значение Uф заменяется на цифровые данные самостоятельного клейма.

При подключении промышленных систем к электросети, может появиться необходимость в расчете значения реактивной трехфазной мощности, которое вычисляется по следующей формуле:

Идентичная структура формулы активной мощности:

Примеры расчета:

Например, катушки трехфазного источника тока подключены по схеме «звезда», их электродвижущая сила 220В. Необходимо вычислить линейное напряжение в схеме.

Линейные напряжения в этом подключении будут одинаковы и определяются как:

Трехфазная цепь электрического питания зданий и промышленных объектов популярна в РФ, так как имеет преимущества — экономичность (по использованию материалов) и способность передачи большего количества электроэнергии по сравнению с однофазной цепью электроснабжения.

Трехфазное подключение дает возможность включения в работу генераторов и электродвигателей повышенной мощности, а также возможность работы с разными параметрами напряжения, это зависит от вида включения нагрузки в электрическую цепь. Для работы в трехфазной сети надо понимать соотношение ее элементов.

Ламинат или линолеум – что лучше?

Особенности подключения питания к частному дому

Многие считают, что трехфазная сеть в доме повышает потребляемую мощность. На самом деле лимит устанавливается электроснабжающей организацией и определяется факторами:

• возможностями поставщика;
• количеством потребителей;
• состоянием линии и оборудования.

Для предупреждения скачков напряжения и перекоса фаз их следует нагружать равномерно. Расчет трехфазной системы получается примерным, поскольку невозможно точно определить, какие приборы в данный момент будут подключены. Наличие импульсных приборов в настоящее время приводит к повышенному энергопотреблению при их пуске.

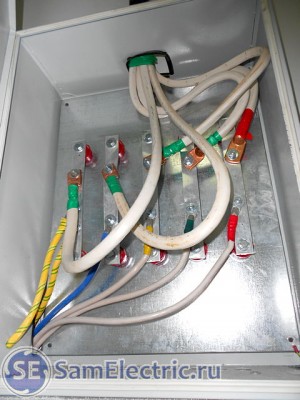

Распределительный электрощит при трехфазном подключении берется больших размеров, чем при однофазном питании. Возможны варианты с установкой небольшого вводного щитка, а остальных — из пластика на каждую фазу и на надворные постройки.

Подключение к магистрали реализуется по подземному способу и по воздушной линии. Предпочтение отдают последней благодаря небольшому объему работ, низкой стоимости подключения и удобству ремонта.

Сейчас воздушное подключение удобно делать с помощью Минимальное сечение алюминиевой жилы составляет 16 мм 2 , чего с большим запасом хватит для частного дома.

СИП крепится на опорах и стене дома с помощью анкерных кронштейнов с зажимами. Соединение с главной воздушной линией и кабелем ввода в электрощит дома производится ответвительными прокалывающими зажимами. Кабель берется с негорючей изоляцией (ВВГнг) и проводится через металлическую трубу, вставленную в стену.

Видео

Какие породы камней подходят для бани

Отличия

Специфика ЛН — это показатель, по которому производится расчёт токов и остальных величин трёхфазной цепи. Подобная схема позволяет подключать одно- и трёхфазные контакты. Номинальное равно 380В и меняется при изменениях в ограниченной сети, к примеру, вследствие скачков.

Популярнейшей является цепь с нейтралью и заземлением. Подключение в такой системе производится по схеме:

• к фазным проводам подсоединяются однофазные провода;
• к 3-фазным — 3-фазные.

Типы соединений

Широта применения ЛН обуславливается его безопасностью и комфортностью разветвления цепи. Оборудование в таком случае подключается к фазному выводу, и лишь он не безопасен.

Расчёт системы несложен, при этом действуют стандартные физические формулы. Параметры ЛН сети замеряются мультиметром, а ФН — спецустройствами, например, вольтметром, датчиком тока, тестером.

Характеристики сети:

1. Разводка подобной проводки не нуждается в применении профессионального оборудования. Достаточно отвёрток, которые имеют индикаторы.
2. Вероятность удара током очень мала. Подобное объясняется присутствующей в цепи свободной нейтралью. Соединение проводников не требует подключения 0-вого вывода.
3. Схема подходит для всех видов тока.

Важно! К 3-фазной цепи можно подключить 1-фазную. Наоборот сделать нельзя

Включение в трёхфазную цепь приёмников электрической энергии

1. Подобная схема подключения пригодна для многих устройств, которым необходима высокая мощность, чтобы работать. ЛН позволяет увеличить КПД двигателя на33%.

При переключении обмоток генератора к треугольнику со звезды обуславливает увеличение в 1,73 раза величины ЛН.

Соединения в трёхфазных цепях

Важно! Сложность обнаружения повреждений в линейном соединении является немаловажным недостатком цепи, так как вследствие этого может случиться пожар. Отличие между ЛН и ФН состоит в различии соединяемых проводов обмоток

Чтобы проконтролировать параметры ЛН и ФН потребуется импульсный стабилизатор, по-другому — линейный стабилизатор. Этот прибор даёт возможность, сохраняя показатель на одном уровне, приводить в норму напряжение, если оно резко выросло. Прибор можно подключить к контактам электорооборудования, обычной розетке

Отличие между ЛН и ФН состоит в различии соединяемых проводов обмоток. Чтобы проконтролировать параметры ЛН и ФН потребуется импульсный стабилизатор, по-другому — линейный стабилизатор. Этот прибор даёт возможность, сохраняя показатель на одном уровне, приводить в норму напряжение, если оно резко выросло. Прибор можно подключить к контактам электорооборудования, обычной розетке.

Это интересно: Электрическая емкость — определение, формулы, единицы измерения

Возникновение концепции трёхфазного напряжения

Отцом трёхфазного напряжения считают Доливо-Добровольского в России и Николу Теслу – в остальном мире. События, относящиеся к эпохе возникновения предмета спора, происходили в 80-е годы XIX века. Никола Тесла продемонстрировал первый двухфазный двигатель, работая на компанию, где налаживал электрические установки разнообразного назначения. Заинтересованность явлением электризации шерсти домашнего кота привела учёного к великим открытиям. Прогуливаясь в парке с приятелем, Никола Тесла осознал, что сумеет реализовать на практике теорию Араго о вращающемся магнитном поле, причём понадобятся:

1. Две фазы.
2. Сдвиг между ними на угол 90 градусов.

Чтобы показать великое значение открытия, заметим, что трансформатор Яблочкова в указанное время не обрел массовой известности, а опыты Фарадея по магнитной индукции благополучно забыли, записав лишь формулу закона. Мир не хотел знать про:

• переменный ток;
• фазу;
• реактивная мощность.

Генераторы (альтернаторы) и динамо спрямляли напряжение при помощи механического коммутатора. Подобным образом прозябала вся скудная на тот момент отрасль электричества. Эдисон лишь начинал изобретать, никто пока толком не знал про лампочку накала. Кстати, в РФ считают, что устройство изобрёл Лодыгин.

Идея Теслы выглядела революционной, неизвестным оставалось, как получить две фазы с заданным межфазным сдвигом. Молодого учёного мало интересовал вопрос. Он читал про обратимость электрических машин и излучал уверенность, что легко построит генератор, соответствующим образом расположив обмотки. По приводу затруднений не возникало. На начало 80-х годов активно использовался пар, демонстрационную модель предполагалось питать от динамо.

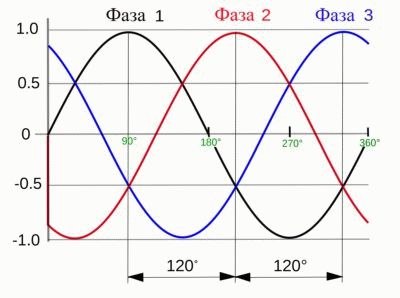

Изображение 3 фаз

Тесла не задавался необходимостью получить определённую частоту. Исследования не проводились, требовалось просто заставить ротор вращаться. Идея реализовалась через токосъёмные кольца. На тот момент коллекторные двигатели постоянного тока снабжались подобными контактами, вывод Теслы неудивителен. Интереснее объяснить выбор количества фаз.

Трёхфазное или однофазное подключение

В зависимости от того, какой тип подключения используют, определение потребляемой мощности производится по-разному.

Учимся легко считать потребляемую мощность электроприбора

В однофазной сети потребляемая энергия считается по простейшей формуле:

P=U∙I∙cosϕ,

где cosϕ – коэффициент мощности, характеризующий сдвиг фаз между током и напряжением в реактивной нагрузке.

Мощность 3 х фазной сети является суммой потребления по каждой фазе в отдельности. Формула мощности 3 х фазного тока имеет следующий вид:

Pобщ=Uа∙Iа∙cosϕа+ Ub∙Ib∙cosϕb+ Uc∙Ic∙cosϕc,

где U, I, cosϕ – напряжение, сила тока и коэффициент мощности в каждой фазе, соответственно.

К сведению. Видно, что в общем случае трехфазное соединение требует большее количество приборов учета.

Иногда посчитать потребление энергии можно по упрощенному варианту. При симметричном потреблении, например, при подключении асинхронного двигателя, токи потребления одинаковы, и формула принимает следующий вид:

P=3Uф∙Iф∙cosϕ=√3Uл∙Iл∙cosϕ,

где:

• Uф, Iф – фазные напряжение и ток;
• Uл, Iл – линейные напряжение и ток.

Асинхронный двигатель

Соединения звезда и треугольник

В домашней розетке помимо фазы обязательно присутствует ноль. Правильное его название — нейтраль. Некоторые путают его с заземлением, но на самом деле у него иная функция. Чтобы ее лучше понять, нужно ознакомиться с таким понятиями, как «звезда» и «треугольник».

Роль нейтрали в цепи

На подстанции, откуда в квартиру идет питающий провод, все три фазы одним концом соединены. Второй конец одной из фаз идет в одну квартиру, другой — в другую, третий — в третью. Если в каждой квартире в качестве второго провода использовать заземление, может возникнуть неприятная ситуация.

Но равновесие в этой системе возможно лишь тогда, когда все три потребителя одновременно включают одинаковую нагрузку — она называется симметричной. В реальности же один может включить телевизор, а другой — электрическую духовку. Итогом этого станет перекос фаз, когда у владельца телевизора в розетке будет 380, а у обладателя духовки 30 с небольшим. Чтобы такого не случилось, с места соединения концов фазных проводов выводят нейтраль, которая и идет в каждую квартиру

Для пущей осторожности ее тоже заземляют

Нейтраль (нулевой провод) является компенсатором несимметричности нагрузки в такой цепи, которую назвали «звездой». В таком соединении между одной из фаз и нейтралью напряжение приблизительно равно 220 В, а между двумя фазами — 380. Это самое межфазное напряжение и называется линейным.

AB=2x230x√3/2=230х√3=400.

Учитывая, что в цепь постоянно что-то включено, и в чистом виде ЭДС дома не измерить, получим:

220х√3=380.

Таким образом, фазные и линейные напряжения и токи при соединении звездой подчиняются следующим закономерностям:

U (l)=√3U (f), I (l)=I (f) — линейный ток равен фазному.

Соединение звездой с нейтралью очень удобно для распределения проводки по разным потребителям. Его преимущества можно перечислить:

• устойчивость режима работы электроприборов в условиях разных нагрузок;
• двигатели, обмотки которых подключены таким методом, не перегреваются;
• из-за невозможности увеличить ток — пуск двигателя осуществляется плавно;
• возможность использования как линейного, так и фазного напряжения.

Схема треугольник и максимум мощности

Такая необходимость возникает при желании по максимуму использовать КПД электродвигателя. Это можно достигнуть путем соединения фазных проводов в треугольник. Фазное и линейное напряжение в трехфазных цепях такого типа будут совпадать и равняться 380 В. А вот линейный ток, протекающий в подведенных к двигателю фазах, будет отличаться от того, что протекает через обмотки. Фазный ток можно вычислить, зная сопротивление и напряжение в обмотках, это величины известные. А вот линейный ток вычисляется по такой же диаграмме, как и напряжение в схеме «звезда»:

I (l)=I (f)x√3, U (f)=U (l).

Стоит ли делать такое переключение — отдельный вопрос. Для этого нужно учесть ряд важных моментов:

• Мощность, конечно, увеличится в 1,5 раза. Возможность перегрева — тоже.
• Если у двигателя тяжелый ротор, то при раскрутке ток будет раз в 7 выше, чем при устойчивой работе.
• То же самое будет наблюдаться при попытке дать физическую нагрузку на вращающуюся часть, например, при пилке чего-то жесткого, при подъеме тяжести (если двигатель используется в качестве лебедки).

Вполне возможно, что лучше будет приобрести электродвигатель с реостатной регулировкой пускового тока.

16 Режимы работы трехфазного премника.

 Различают
два вида соединений: в
звезду и в
треугольник. В
свою очередь при соединении в звезду
система может быть трех- и четырехпроводной.

Соединение
в звезду

На
рис. 6 приведена трехфазная система при
соединении фаз генератора и нагрузки
в звезду. Здесь провода  АА’,  ВВ’
и  СС’ – линейные провода.

Линейным называется
провод, соединяющий начала фаз обмотки
генератора и приемника. Точка, в которой
концы фаз соединяются в общий узел,
называется нейтральной (на
рис. 6  N и N’ – соответственно
нейтральные точки генератора и нагрузки).

Провод,
соединяющий нейтральные точки генератора
и приемника, называется нейтральным (на
рис. 6  показан пунктиром). Трехфазная
система при соединении в звезду без
нейтрального провода называется трехпроводной, с
нейтральным проводом – четырехпроводной.

Все
величины, относящиеся к фазам, носят
название фазных
переменных, к
линии —  линейных. Как
видно из схемы на рис. 6, при соединении
в звезду линейные токи  и  равны
соответствующим фазным токам. При
наличии нейтрального провода ток в
нейтральном проводе .
Если система фазных токов симметрична,
то .
Следовательно, если бы симметрия токов
была гарантирована, то нейтральный
провод был бы не нужен. Как будет показано
далее, нейтральный провод обеспечивает
поддержание симметрии напряжений на
нагрузке при несимметрии самой нагрузки.

Поскольку
напряжение на источнике противоположно
направлению его ЭДС, фазные напряжения
генератора (см. рис. 6) действуют от точек
А, В и С к нейтральной точке N;  —
фазные напряжения нагрузки.

Линейные
напряжения действуют между линейными
проводами. В соответствии со вторым
законом Кирхгофа для линейных напряжений
можно записать

;

(1)

Отметим,
что всегда  —
как сумма напряжений по замкнутому
контуру.

На
рис. 7 представлена векторная диаграмма
для симметричной системы напряжений.
Как показывает ее анализ (лучи фазных
напряжений образуют стороны равнобедренных
треугольников с углами при осно. вании,
равными 300), в этом случае

(4)

Обычно
при расчетах принимается .
Тогда для случая прямого
чередования фаз ,  (при обратном
чередовании фаз фазовые
сдвиги у  и  меняются
местами). С учетом этого на основании
соотношений (1) …(3) могут быть определены
комплексы линейных напряжений. Однако
при симметрии напряжений эти величины
легко определяются непосредственно из
векторной диаграммы на рис. 7. Направляя
вещественную ось системы координат по
вектору  (его
начальная фаза равна нулю), отсчитываем
фазовые сдвиги линейных напряжений по
отношению к этой оси, а их модули
определяем в соответствии с (4). Так для
линейных напряжений  и  получаем: ; .

Соединение
в треугольник

В
связи с тем, что значительная часть
приемников, включаемых в трехфазные
цепи, бывает несимметричной, очень важно
на практике, например, в схемах с
осветительными приборами, обеспечивать
независимость режимов работы отдельных
фаз. Кроме четырехпроводной, подобными
свойствами обладают и трехпроводные
цепи при соединении фаз приемника в
треугольник

Но в треугольник также
можно соединить и фазы генератора (см.
рис. 8).

  Для
симметричной системы ЭДС имеем

.

Таким
образом, при отсутствии нагрузки в фазах
генератора в схеме на рис. 8 токи будут
равны нулю. Однако, если поменять местами
начало и конец любой из фаз, то  и
в треугольнике будет протекать ток
короткого замыкания. Следовательно,
для треугольника нужно строго соблюдать
порядок соединения фаз: начало одной
фазы соединяется с концом другой.

Схема
соединения фаз генератора и приемника
в треугольник представлена на рис. 9.

Очевидно,
что при соединении в треугольник линейные
напряжения равны соответствующим
фазным. По первому закону Кирхгофа связь
между линейными и фазными токами
приемника определяется соотношениями

Аналогично
можно выразить линейные токи через
фазные токи генератора.

На
рис. 10 представлена векторная диаграмма
симметричной системы линейных и фазных
токов. Ее анализ показывает, что при
симметрии токов

.

(5)

В
заключение отметим, что помимо
рассмотренных соединений «звезда —
звезда» и «треугольник — треугольник»
на практике также применяются схемы
«звезда — треугольник» и «треугольник
— звезда».

Причина проигрыша Эдисона

Часто встречается мнение, что система Теслы оказалась лучше, поэтому Эдисон проиграл. Сложно сказать, сколько долларов потерял последний, но Николу обвёл по современным меркам на 4,5 млн. долларов. Инфляция! Авторы склонны считать, что Эдисон получил своё. Никола Тесла умел доказать преимущества постоянного тока. К примеру, последний меньше склонен коронировать на проводах, амплитуда не содержит резких выбросов.

Сегодня доказано, что постоянный ток на дальние расстояния передавать выгоднее. Это исключает из рассмотрения реактивные сопротивления сети – индуктивность и ёмкость. Что значительно снижает нестабильную реактивную мощность. XXI век способен стать вторым рождением постоянного тока для передачи его на дальние расстояния. Но смех вызывает неумение Эдисона передавать энергию. Тесла вправе был помочь, тогда приборы постоянного тока сегодня использовались бы наравне с потребителями переменного. Для коллекторных двигателей это лучше – растут КПД и крутящий момент.

Выходит, постоянный ток выгодно передавать. Эдисон попросту не смог найти правильного решения, пытался взять задачу нахрапом, не погружаясь в тылы. Эдисон был чистым практиком и не умел найти столь ухищрённых решений, как преобразователи. А ведь все генераторы середины XIX века имели встроенный коммутатор для спрямления. Оставалось лишь подключить к линии, а на приёмной стороне провести преобразование. И все! Никола блестяще наказал Эдисона, доказывая наличие в мире некой силы, управляющей ходом истории.

переменный ток избрали по причине наличия мощного средства для передачи. Речь о трансформаторе. Впервые сконструированный в 1831 году (либо раньше) Майклом Фарадеем, этот незаменимый элемент современной техники остался без заслуженного внимания. Интерес к устройству вернул Генрих Румкорф пятнадцатью годами позднее, использовав динамо для получения разряда в искровом промежутке. Повышающий трансформатор значительно усиливал эффект. Это прямиком открыло учёным путь к постановке опытов, но суть преобразования не получила заслуженного внимания.

Вместо этого учёные упорно бились над постоянным током. Создавая для него двигатели, приборы освещения и генераторы. Удивительно, зная об обратимости электрических машин, не придумали раньше, как создать униполярный мотор, стоящий сегодня в ручных миксерах и блендерах. Фактически двигатели бытового назначения однофазные. И лишь маленькая часть работает на постоянном токе.

Укажем неявное преимущество. У постоянного тока выше предел безопасности. Возможным видится сделать промышленные сети безвредным для людей. Рассмотрим утверждение подробнее, доводы не очевидны неискушённому читателю.

Смещение и генерация 3-фазного напряжения

Система распределения электроэнергии

Исходно напряжение всегда является трехфазным. Под “исходно” я подразумеваю генератор на электростанции (тепловой, газовой, атомной), с которого напряжение в много тысяч вольт поступает на понижающие трансформаторы, которые образуют несколько ступеней напряжения. Последний трансформатор понижает напряжение до уровня 0,4 кВ и подаёт его конечным потребителям – нам с вами, в квартирные дома и в частный жилой сектор.

Трехфазное питание – ступени от генератора до потребителя

На рисунке упрощенно показано, как с генератора G напряжение (везде речь идёт про трехфазное) 110 кВ (может быть 220 кВ, 330 кВ или другое) поступает на первую трансформаторную подстанцию ТП1, которая понижает напряжение в первый раз до 10 кВ. Одна такая ТП устанавливается для питания города или района и может иметь мощность порядка от единиц до сотен мегаватт (МВт).

Далее напряжение поступает на трансформатор ТП2 второй ступени, на выходе которого действует напряжение конечного потребителя 0,4 кВ (380В). Мощность трансформаторов ТП2 – от сотен до тысяч кВт. С ТП2 напряжение поступает к нам – на несколько многоквартирных домов, на частный сектор, и т.п.

Такие ступени преобразования уровня напряжения необходимы для того, чтобы уменьшить потери при транспортировке электроэнергии. Подробнее о потерях в кабельных линиях – в другой моей статье.

Напоследок – ещё несколько фото с комментариями.

Электрощит с трехфазным вводом, но все потребители – однофазные.

Трехфазный ввод. Переход на меньшее сечение проводов, чтобы подключить их к счетчику.

{SOURCE}
