Как замерить силу тока

Блок кнопок управления: задачи измерения

Располагается сразу под ЖК экраном. Названия кнопок и их функции собраны в таблицу.

Наименование кнопки	Функции
Range/Delete	Переключение диапазона ручного измерения/очистка информации с удалением данных из памяти.
Store	Сохраняет отображаемые данные в памяти прибора с показом символа Sto на дисплее. Длительное нажатие кнопки открывает меню для настройки параметров автоматического сохранения.
Recall	Просмотр данных из памяти.
Max/Min	При однократном нажатии выводятся минимальное и максимальное значение замеренной величины.Нажатие с удержанием запускает режим PeakHold, учитывающий пиковые значения силы тока и величины напряжения.
Hold	Одноразовое нажатие — удержание (фиксация) данных на экране.Двойное нажатие — возврат режима замеров по умолчанию (Esc).Нажатие с удержанием — переход в режим подсветки экрана.
Rel	Включает режим замера относительных значений.
Hz%	Нажатие с удержанием включает вход в меню настроек системы — режим Setup.Однократное нажатие переключает режимы измерения частоты с коэффициентом заполнения, а также позволяет выбрать направление в меню настроек.
Ok/Select/V.F.C. (Кнопка голубого цвета)	Однократное нажатие — включается выбор функций в настройках (режим Select). Нажатие с удержанием — режим замера с фильтрами низких частот.

Единица измерения силы тока

Силой тока в физике принято называть величину заряда, пересекающего поперечное сечение проводника за единицу времени. Единица измерения — ампер (А). Силу в 1 А имеет такой ток, при котором за 1-у секунду через сечение проводника проходит заряд в 1 кулон (Кл).

Чем более сильным был напор, тем более производительную мельницу можно было привести с его помощью в движение.

Точно так же и сила тока характеризует работу, которую может выполнить электричество. Простой пример: лампочка при увеличении силы тока в цепи будет гореть ярче.

Зачем нужно знать, какой силы ток протекает в проводнике? От силы тока зависит то, как он будет действовать на человека при случайном контакте с токоведущими частями. Производимый электричеством эффект отобразим в таблице:

Сила тока, А (переменный с частотой 50 Гц)	Эффект
Менее 0,5 мА	является незаметным для человека
От 0,5 до 2 мА	Появляется нечувствительность к различным раздражителям
От 2 до 10 мА	Болевые ощущения, спазм мышц
От 10 мА до 20 мА	Усиленные спазмы, некоторые ткани повреждаются. При силе тока от 16 мА человек теряет способность разжать или отдернуть руку, чтобы разомкнуть контакт с токоведущей частью
От 20 мА до 100 мА	Дыхательный паралич
От 100 мА до 3 А	Фибрилляция сердца, нужны безотлагательные меры по реанимированию пострадавшего
Свыше 3 А	Сильные ожоги, остановка сердца (при кратковременном воздействии возможность реанимирования сохраняется)

А вот еще несколько причин:

Сила тока характеризует нагрузку на проводник. Максимальная пропускная способность последнего зависит от материала и площади поперечного сечения. Если сила тока окажется слишком большой, провод или кабель будет сильно греться. Это может привести к расплавлению изоляции с последующим коротким замыканием. Вот почему проводку всегда защищают от перегрузок автоматическими выключателями или предохранителями

С особым вниманием к протекающей в проводах силе тока следует отнестись владельцам квартир и домов со старой проводкой: ввиду применения все большего количества электроприборов она часто оказывается в перегруженном состоянии.

По соотношению значений силы тока в различных цепях электроприбора можно сделать вывод о его исправности. Например, в фазах электродвигателя должны протекать токи равной силы

Если наблюдаются расхождения, значит двигатель неисправен либо работает с перегрузкой. Таким же способом определяется состояние нагревательного прибора или электрического «теплого пола»: замеряется сила тока во всех составляющих устройства.

Работа электричества, точнее говоря его мощность (количество работы за единицу времени), зависит не только от силы тока, но и от напряжения. Собственно говоря, произведение этих величин и определяет мощность:

W = U * I,

Где

• W – мощность, Вт;
• U – напряжение, В;
• I – сила тока, А.

Таким образом, зная напряжение в сети и мощность прибора, можно рассчитать, какая сила тока будет через него протекать при условии исправного состояния: I = W/U. К примеру, если известно, что мощность обогревателя составляет 1,1 кВт и работает он от обычной сети напряжением 220 В, то сила тока в нем составит: I = 1100 / 220 = 5 А.

Формула измерения силы тока

При этом нужно учитывать, что согласно законам Кирхгофа сила тока в проводе до разветвления представляет собой сумму токов в ветвях. Поскольку в квартире или доме все приборы подключаются по параллельной схеме, то если, допустим, одновременно работают два прибора с током в 5 А, то в подводящем проводе и в общем нулевом будет протекать ток силой в 10 А.

Обратная операция, то есть расчёт мощности потребителя путем перемножения измеренной силы тока на напряжение, не всегда дает правильный результат. Если в устройстве-потребителе имеются обмотки, как например в электродвигателях, которым присуще индуктивное сопротивление, часть мощности будет расходоваться на преодоление этого сопротивления (реактивная мощность).

Чтобы определить активную мощность (полезная работа электричества), нужно знать фактический коэффициент мощности для данного прибора, представляющий собой соотношение активной и реактивной мощностей.

Как измерить ток и напряжение мультиметром?

Как измерить силу тока мультиметром

Запомните одно правило при измерениях: при измерении силы тока, щупы соединяются последовательно с нагрузкой, а при измерении других величин – параллельно.

На рисунке ниже показано, как надо правильно соединять щупы и нагрузку для того, чтобы замерить силу тока:

Черный щуп, который воткнут в гнездо СОМ – его не трогаем, а красный переносим в гнездо, где написано mA или хA, где вместо х – максимальное значение силы тока, которую может замерить прибор. В моем случае это 20 Ампер, так как рядом с гнездом написано 20 А. В зависимости от того, какое значение силы тока вы собираетесь замерять, туда и втыкаем красный щуп. Если вы не знаете, какая примерно сила тока будет протекать в цепи, то ставим в гнездо хА:

Давайте проверим, как все это работает в деле. В нашем случае нагрузкой является вентилятор от компьютера. Наш блок питания имеет встроенную индикацию для показа силы тока, а как вы знаете с курса физики, сила тока измеряется в Амперах. Выставляем 12 Вольт, на мультиметре ручку крутим на измерение постоянного тока. Мы выставили предел измерения на мультике до 20 Ампер. Собираем как по схеме выше и смотрим показания на мультике. Оно в точности совпало со встроенным амперметром на блоке питания.

Для того, чтобы измерить силу тока переменного напряжения мы ставим крутилку мультиметра на значок измерения силы тока переменного напряжения – “А

” и точно также по такой же схеме делаем замеры.

Как измерить постоянное напряжение мультиметром

Возьмем вот такую вот батарейку

Как мы видим, на ней написан ток 550 мАh , который она может выдавать в нагрузку в течение часа, то есть миллиампер в час, а также напряжение, которым обладает наша батарейка – 1,2 Вольта. Напряжение – это понятно, а вот что такое “ток в течение часа”? Допустим, наша нагрузка -лампочка кушает ток 550 мА. Значит лампочка будет светить один час. Или возьмем лампочку, которая светит послабее, и пусть она у нас кушает 55 мА, значит она сможет проработать 10 часов.

Значение 550 мА, которое у нас написано на батарейке, делим на значение, которое написано на нагрузке и получаем время, в течение которого все это будет работать, пока не сядет батарейка. Короче говоря, кто дружен с математикой, тому не составит труда понять сие чудо

Давайте замеряем напряжение на батарейке, один щуп мультиметра ставим на плюс, а другой на минус, то есть подсоединяем параллельно, и вуаля!

В данном случае напряжение на батарейке 1,28 Вольт. Значение на новой батарейке всегда должно превышать то, которое написано на этикетке.

Давайте замеряем напряжение на блоке питания. Выставляем 10 Вольт и замеряем.

Красный – это плюс, черный – минус. Все сходится, напряжение 10,09 Вольт. 0,09 Вольт спишем на погрешность.

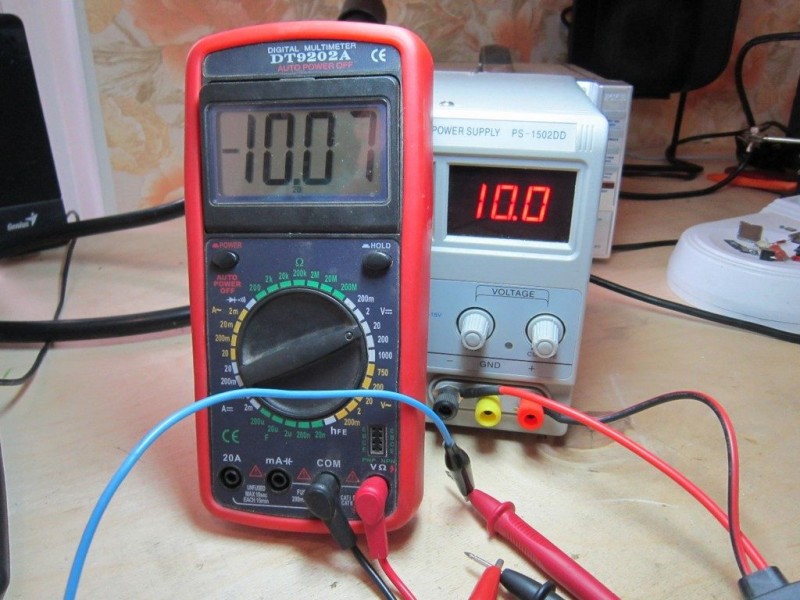

Если же мы спутаем щупы мультиметра или щупы блока, то ничего страшного не произойдет. Мультиметр покажет нам такое же значение, но со знаком “минус”.

Имейте ввиду, на таких мультиметрах это не прокатывает

Для того, чтобы точно определить полярность не имея мультиметра, можно прибегнуть к нескольким советам, которые описаны в этой статье.

Как измерить переменное напряжение мультиметром

Ставим на мультике предел измерения переменного напряжения и замеряем напряжение в розетке. Без разницы, как совать щупы. У переменного напряжения нет плюса и минуса. Там есть фаза и ноль. Грубо говоря, один провод в розетке не представляет опасности – это ноль, а другой может здорово попортить ваше самочувствие или даже здоровье – это фаза.

По идее в розетке должно быть 220 Вольт. Но у меня показывает 215. Ничего страшного в этом нет. Напряжение в розетке “играет”. Ровно 220 Вольт вам вряд ли придется увидеть при измерениях напряжения в розетках вашего дома

Особенности конструкции

Независимо от количества гнезд в мультиметре, любой из этих приборов имеет два типа выходов, которые обозначаются разными цветами. Общий выход (масса) окрашен в черный цвет и имеет обозначение либо «com», либо «–». Выход, предназначенный для измерений (потенциальный), имеет красный цвет. Для любого из измеряемых параметров электроцепи может быть свое гнездо.

Не стоит опасаться перепутать его с другими, поскольку каждое из этих гнезд обозначено соответствующей единицей.

Еще одним внешним элементом прибора является рукоятка для установки предела измерений, которая может вращаться по кругу. На цифровых мультиметрах этих пределов больше, чем на аналоговых, кроме того, в них могут быть включены дополнительные опции, например, звуковой сигнал и другие. Поскольку мы говорим о том, как с помощью тестера произвести измерение силы тока, речь пойдет о шкале с амперами.

Каждый мультиметр имеет свой максимальный предел по току, и при выборе электросети для тестирования, проверяемую силу тока в ней следует сопоставить с пределом, на который рассчитан прибор. Так, если сила тока, проходящего внутри электроцепи составляет 180 А, не рекомендуется проводить измерения при помощи мультиметра, рассчитанного на 20 А, поскольку единственным полученным результатом будет сгорание прибора сразу же после начала тестирования. Максимальный предел всегда указывается в паспорте мультиметра или на корпусе устройства.

Как работает

Далее приведен разбор принципа работы амперметра и вольтметра, так как они схожи между собой.

Если рассматривать упрощенную классическую схему амперметра, можно выделить следующий принцип, по которому он работает. Стальной якорь со стрелкой устанавливается параллельно с постоянным магнитом, тем самым якорь получается магнитные свойства. Якорь расположен вдоль силовых линий. Это положение соответствует нулевой отметке на шкале определение прибора.

Когда ток проходит по шине, возникает магнитный поток. Силовые линии потока перпендикулярны силам в постоянном магните. Магнитный поток, действует на якорь, стремящийся повернуться на 90 градусов, однако повороту мешает поток постоянного магнита. Разница в магнитных потоках формирует отклонение стрелки на величину силы тока.

Особенности китайских мультиметров

Заходя на китайские сайты Интернет-торговли, глаза разбегаются от разнообразия приборов. Вроде и характеристики совпадают, а названия и цены разные. Надеюсь, не будет ни для кого открытием, что практически все мультиметры изготавливаются на одном заводе, а бренды им заказывают торгующие организации.

Тем не менее, точность приборов приличная — погрешность менее 1 %. Это даже для европейских моделей нормально.

Питание большинства мультиметров осуществляется от батарей AAA, а не от «Кроны», с меньшей жизнью элемента

Даже недорогие модели оснащены подсветкой дисплея, что важно для монтажников

Ну и, как правило, цена на них не кусается, поэтому при жесткой эксплуатации не жалко поменять. Но, вне зависимости от цены, приборы у монтажников служат по нескольку лет в жестких условиях даже с разломанным корпусом.

Ваттметры поглощаемой мощности радиодиапазона [ править | править код ]

Ваттметры поглощаемой мощности образуют весьма большую и широко используемую подгруппу ваттметров радиодиапазона. Видовое деление этой подгруппы связано в основном с применением различных типов первичных преобразователей (приемных головок). В серийно выпускаемых ваттметрах используются преобразователи на базе термистора, термопары и пикового детектора; значительно реже, в экспериментальных работах, применяются датчики, основанные на других принципах — пондеромоторном, гальваномагнитном и т. д. При работе с ваттметрами поглощаемой мощности следует помнить, что из-за неидеального согласования входного сопротивления приемных головок с волновым сопротивлением линии, часть энергии отражается и реально ваттметр измеряет не падающую мощность, а поглощаемую, которая отличается от падающей на величину, равную KP×Pпад, где KP — коэффициент отражения по мощности.

Термисторные (болометрические) ваттметры состоят из приемного преобразователя на базе термистора (или болометра) и измерительного моста с источником низкочастотного переменного тока для подогрева термистора. Принцип действия термисторного преобразователя состоит в зависимости сопротивления термистора от температуры его нагрева, которая, в свою очередь зависит от рассеиваемой мощности сигнала, подаваемого на него. Измерение осуществляется методом сравнения мощности измеряемого сигнала, рассеиваемой в термисторе и разогревающей его, с мощностью тока низкой частоты, вызывающей такой же нагрев термистора. В процессе измерения полная мощность, рассеиваемая на термисторе (при подаче на него одновременно измеряемого сигнала и тока подогрева) и, соответственно, сопротивление термистора поддерживается одинаковым с помощью измерительного моста, который уравновешивается изменением тока подогрева. В первых моделях термисторных ваттметров уравновешивание осуществлялось вручную, в современных ваттметрах уравновешивание автоматическое, показания выводятся в цифровом виде. К недостаткам термисторных ваттметров относится их малый динамический диапазон — максимальная мощность рассеивания — несколько милливатт, это ограничение преодолевается использованием аттенюаторов, делящих мощность, но вносящих при этом дополнительную погрешность.

Калориметрические ваттметры отличаются от термисторных тем, что для поглощения измеряемой мощности используется отдельная нагрузка, от которой тепло передается на термисторный преобразователь через рабочую среду — дистиллированную воду или специальную жидкость. Жидкая среда циркулирует со строго заданной скоростью потока, омывая по очереди входную нагрузку, преобразователь и охлаждающий теплообменник.

Термоэлектрические ваттметры в качестве первичного преобразователя используют термопару (или блок термопар) прямого или косвенного нагрева. При измерении горячий спай термопары нагревается под воздействием подводимой мощности измеряемого сигнала, при этом вырабатывается термо-э.д.с. Измерительная информация в виде сигнала постоянного тока поступает на электронный блок (аналоговый или цифровой), где обрабатывается и поступает на показывающее устройство.

Ваттметры с пиковым детектором просты в устройстве, в отличие от других видов ваттметров способны измерять не только мощность непрерывного сигнала, но и пиковую мощность радиоимпульсов, однако, из-за низкой точности измерения в настоящее время применяются редко. По принципу действия такой ваттметр представляет собой выпрямительный вольтметр переменного тока, имеющий на входе нагрузку с сопротивлением, равным волновому сопротивлению кабеля, и с отcчетным устройством, проградуированным в значениях мощности.

Рекомендуем

Приборы для измерения силы тока и напряжения

Вот какие измерительные инструменты помогут электрику в данном вопросе:

Амперметр

Существует несколько разновидностей данного прибора, которые различаются принципом действия:

1. Электромагнитный: внутри имеется катушка, протекаю по которой ток создает электромагнитное поле. Это поле втягивает в катушку железный сердечник, связанный со стрелкой. Чем большей будет сила тока, тем сильнее будет втягиваться сердечник и тем более будет отклоняться стрелка.
2. Тепловой: в приборе установлена натянутая металлическая нить, связанная со стрелкой. Протекающий ток вызывает нагрев нити, степень которого зависит от силы тока. А чем сильнее нагреется нить, тем сильнее она удлинится и провиснет, соответственно, тем сильнее отклонится стрелка.
3. Магнитоэлектрический: в приборе имеется постоянный магнит, в поле которого находится связанная со стрелкой алюминиевая рамка с намотанной на нее проволокой. При протекании через проволоку электрического тока рамка в магнитном поле стремится повернуться на некоторый угол, который зависит от силы протекающего тока. А от угла поворота зависит положение стрелки, отмечающей на шкале значение силы тока.
4. Электродинамический: внутри прибора имеются две последовательно соединенные катушки, одна из которых является подвижной. При протекании по катушкам тока в результате взаимодействия возникающих при этом электромагнитных полей подвижная катушка стремится повернуться относительно неподвижной и при этом тянет за собой стрелку. Угол поворота будет зависеть от силы протекающего тока.
5. Индукционный: ток пропускается через обмотки неподвижных катушек, соединенных магнитной системой. В результате образуется вращающееся или бегущее электромагнитное поле, воздействующее с некоторой силой (зависит от силы тока) на подвижный металлический цилиндр или диск. Тот связан со стрелкой.
6. Электронный: такие приборы еще называют цифровыми. Внутри имеется электрическая схема, информация выводится на жидкокристаллический дисплей.

Мультиметр для измерения силы тока

Так принято называть универсальный электронный измеритель параметров тока. Он может переключаться как в режим амперметра, так и в режим вольтметра, омметра и мегомметра (измеряются сопротивления большой величины, обычно изоляции).

Измерение силы тока мультиметром

Результаты измерений отображаются на жидко-кристаллическом дисплее. Для работы прибору необходимо питание от батареек.

Тестер

По функциональности это тот же мультиметр, но аналоговый. Результаты измерений обозначаются на шкале при помощи стрелки, батарейки требуются только при наличии омметра.

Измерительные клещи

Измерительные клещи более практичны. Ими нужно просто зажать участок тестируемого провода, после чего прибор покажет силу протекающего в нем тока.

При этом нужно учитывать, что в клещах должен оказаться только проверяемый проводник. Если зажать несколько проводников, прибор покажет геометрическую сумму токов в них.

Измерительные клещи

Таким образом, при помещении в токоизмерительные клещи 1-фазного провода целиком прибор покажет «нуль», так как в фазном и нулевом проводниках протекают разнонаправленные токи одинаковой величины.

Методы измерения

Первые три прибора для проведения измерений должны быть включены в цепь нагрузки последовательно с ней, то есть в разрыв провода. Для 1-фазной сети это может быть как фазный, так и нулевой провод. Для 3-фазной — только фазный, так как в нулевом протекает геометрическая сумма токов во всех фазах (при одинаковой нагрузке равна нулю).

1. В отличие от вольтметра (измеритель напряжения), амперметр нельзя использовать без нагрузки, иначе получится короткое замыкание.
2. Щупами прибора можно касаться проводов или контактов только при отсутствии напряжения, то есть тестируемая линия должна быть обесточена. В противном случае между близко расположенными щупом и проводом может возникнуть дуга с выделением тепла, достаточного для расплавления металла.

Все измерительные приборы имеют переключатель диапазона, которым регулируется чувствительность.

Заметим, что ток, потребляемый некоторыми приборами, такими как телевизионная и компьютерная техника, энергосберегающие и светодиодные лампы, не является синусоидальным.

Поэтому некоторые измерительные приборы, принцип действия которых ориентирован на переменное напряжение, могут определять значение силы такого тока с ошибкой.

Используемые приборы

В каждом доме прибор учета электроэнергии находится в состоянии постоянного измерения переменного напряжения, но крайне редко эти данные где-либо отображаются. Некоторые из них подключаются напрямую, другие через измерительные трансформаторы.

В практических целях для измерения уровня напряжения могут применяться:

• Вольтметры;
• Мультиметры
• Осциллографы.

Вольтметр представляют собой устройство для проверки разности потенциалов. На практике могут встречаться как цифровые, так и аналоговые вольтметры, на которых измеряемое напряжение отображается на дисплее или посредством отклонения стрелки на циферблате соответственно.

Важными параметрами при выборе как электронного, так и стрелочного вольтметра являются единицы измерений (мВ, В, кВ), рабочий диапазон и класс точности. Однако сфера их применения ограничена и применяется, чаще всего, для лабораторных исследований, поскольку в бытовых и производственных нуждах содержать один прибор для измерения одной электрической величины нецелесообразно.

Мультиметр или цифровой тестер является более универсальным прибором, который может работать с несколькими  параметрами: электрическим током, сопротивлением, частотой, температурой, напряжением и т.д. Для измерения напряжения мультиметр переключается в режим вольтметра, щупы подключаются к соответствующим разъемам. Конструктивно встречаются и цифровые и аналоговые модели, в некоторых из них можно переключать диапазон измерений, выбирать род тока, в других мультиметрах все эти величины могут подбираться автоматически.

Осциллограф – это довольно сложный прибор для измерения разности потенциалов, так как в нем на цифровом или аналоговом дисплее выводится кривая измеряемой величины. При  этом можно растянуть или сократить диапазон частот, чтобы рассмотреть форму импульсных напряжений, длительность импульсов, нарастание и провалы в кривой функции. Поэтому осциллограф для измерения напряжения применяется в электрических цепях и приборах высокой точности, при изготовлении и проверке радиодеталей и т.д. Мало кто держит дома осциллограф из-за высокой стоимости и сложности выполнения операций.

Порядок подготовки прибора к измерениям

Переключатель мультиметра нужно перевести в сектор A (DA для постоянного тока или CA для переменного), который соответствует измерению тока, выбрав при этом нужный предел. Некоторые современные тестеры для электроцепей постоянного тока имеют одну позицию, а для переменного – другую. Чтобы не ошибиться, нужно ориентироваться по литерам, имеющимся на лицевой панели.

Они одинаковы в любом приборе, надо просто понимать, какую величину каждый из них обозначает.

Все мультиметры комплектуются двумя кабелями, на конце каждого из которых имеется щуп и разъем. Вторые концы проводов вставляются в гнезда прибора, которые соответствуют текущему измерению, в нашем случае – силы тока.

Измерение напряжения в сети

Чтобы правильно выполнить измерение напряжения необходимо четко представлять принцип и объект исследования. Поэтому следует отметить, что напряжение представляет собой такую электрическую величину, которая показывает разность заряда между двумя электрическими точками. К примеру, если в одной точке заряд составит +35 В, а в другой +310 В, то разница между этими точками составит 310 – 35 = 275 В, это и будет напряжение. Соответственно измерение напряжения может производиться только относительно чего-то, поэтому используются сразу две точки.

Рис. 1. Схема измерения напряжения

Если говорить о падении напряжения на каком-либо объекте или участке цепи, то измерение напряжения проводиться относительно концов прибора или цепи, точек подключения и т.д

При этом важно учитывать, что цифровой вольтметр или мультиметр в режиме измерения считается бесконечным сопротивлением или разрывом в цепи

Падение напряжения возможно только при условии протекания тока, поэтому подключение вольтметров последовательно с измеряемым объектом недопустимо, так как через него перестанет протекать ток. Аналоговый или электронный вольтметр должен подключаться только параллельно по отношению к измеряемому сигналу.

С практической точки зрения следует заметить, что аналоговые модели измерительных приборов имеют входное сопротивление равное 10 – 20 кОм, а современные мультиметры могут похвастаться 1МОм. Так как через сопротивление на входе в измерительное устройство может протекать ток утечки, этот делитель напряжения будет обуславливать снижение точности измерений. Поэтому чем ближе сопротивление на входе к бесконечности, тем более точный прибор вы используете.

Важно отметить, что замеры производятся под напряжением, из-за чего присутствует угроза поражения электротоком

Поэтому важно соблюдать элементарные меры предосторожности. Далее рассмотрим порядок выполнения измерения для постоянного и переменного напряжения

Далее рассмотрим порядок выполнения измерения для постоянного и переменного напряжения.

Постоянного тока

Рис. 2. Измерение напряжения постоянного тока

Для цепи постоянного тока расмотрим порядок измерения напряжения при помощи цифрового мультиметра. Для этого:

1. Переведите переключатель мультиметра в положение для постоянного напряжения. На панели обозначается латинской буквой V со значком « = », знаками «+ и – », также может обозначаться аббревиатурой DC.
2. Выберете нужный предел измерения, который будет максимально приближен к предполагаемому номиналу, но выше измеряемого.
3. Установите щупы в соответствующие разъемы – черный к выводу COM, красный к выводу V.
4. Приложите щупы мультиметра  сразу к двум точкам – красный к плюсу, черный к минусу. Если вы заранее не знаете положение потенциалов, и показание прибора имеет отрицательное значение, нужно просто поменять полярность подключения.

На дисплее вы увидите показания вольтметра, если значение слишком малое, переключите ручку на меньший предел измерений. Прикладывая щупы, создавайте хорошее усилие, чтобы избежать большого переходного сопротивления, иначе они внесут ощутимую погрешность измерений.

Переменного тока

Рис. 3. Измерение переменного напряжения

В цепи переменного тока бытовой цепи важно учитывать ее опасность из-за номинала в 220/380 В. Поэтому при невозможности подключения мультиметра непосредственно в процессе эксплуатации, его присоединение должно выполняться при отключенном напряжении при помощи «крокодилов»

В остальном процесс измерения идентичен:

1. Переключите ручку мультиметра в положение для измерения переменного напряжения. На панели оно обозначается как  V со значком «~» или аббревиатурой AC.
2. Установите ручкой деление на нужный предел по принципу ближайшего большего потенциала относительно измеряемого номинала.
3. Выполните подключение щупов к соответствующим выводам: черный к выводу COM, красный к выводу V.
4. Подключите измерительный прибор к нужному устройству, заметьте, что полярность щупов здесь значения не имеет.

На дисплее у вас отобразится действующее значение разности потенциалов, именно оно и является основным для всех расчетов. Но, помимо этого существует и амплитудное значение, которое больше действующего на √2 раз или 1,41 раза.

Схема амперметра переменного тока

Если сравнивать амперметр постоянного и переменного тока, то последний основан на электромагнитной системе. Приборы используются чаще в сети частотой 50-60 Герц.

Амперметр переменного тока имеет один или два сердечника, которые соединены со стрелкой. Основное преимущество — универсальность прибора, которая позволяет измерять силу не только переменного, но и постоянного тока в электроцепи.

Однако сопротивление таких амперметров больше, чем у других моделей, поэтому погрешность измерений будет высокой. Измеритель столкнется с проблемой снятия показаний с прибора, так как шкала не линейная.

Если нужно измерить переменный ток немалой силы, часто применяют токовый трансформатор. Как и токовые клещи с бесконтактным замером, это делается для того, чтобы на порядок снизить ток в обмотках. К примеру, если в сети величина 1000 А, то во вторичной обмотке проводника будет не более 0,5А.

Токовый трансформатор

Важно! Прибор не включается при разомкнутой вторичной обмотке трансформатора. Если это произойдет, то есть риск сжечь амперметр

Это может быть опасно и для персонала.

Корпус устройства часто заземляют, также как и вторичную обмотку трансформатора, чтобы в экстренном случае, люди были в безопасности.

Магнитное поле катушки с током взаимодействует с полем магнита. При этом стрелка отклоняется на ту или иную величину, которая показывает разницу этих значений.

Устройство, включенное в цепь с переменным током, не будет показывать правильную величину, а также прибор может сгореть.

Обычно такая проблема решается выпрямительными схемами. Она позволит измерить любой переменный ток с частотами до 10 килогерц. Происходит это только в случае синусоидальной формы тока.

Популярное

Великий учёный

Имя André-Marie Ampère увековечено среди имён других 72 учёных на первом этаже Эйфелевой башни. Его вклад в науку заложил фундамент для понимания явлений электромагнетизма. Хоть Андре-Мари был не первым человеком, обнаружившим связь между электричеством и магнетизмом, он впервые попытался теоретически объяснить и продемонстрировать, как в математических выражениях расписывается связь между этими явлениями. Ампер с помощью устройства собственного изобретения смог измерить ток, а не просто зафиксировать его присутствие.

Учёный родился в Лионе в 1775 году и был современником Французской революции. Будучи сыном коммерсанта и чиновника, он с ранних лет проявлял страсть к математике, а став подростком, читал сложные трактаты Эйлера и Лагранжа. Получил должность профессора математики Парижской политехнической школы в 1809 году, а в 1814 г. был избран членом Академии наук. Хоть Андре-Мари преподавал математику, его интересы распространялись на многие области, в том числе на химию и физику.

https://youtube.com/watch?v=_fNQdG4Qy4k

Наиболее значимый документ Ампера по теории электричества был опубликован в 1826 году. Теоретические основы, представленные в этом труде, стали фундаментом для дальнейших открытий в области электричества и магнетизма. Получив известность и признание в высокоуважаемых академиях и научных организациях мира, Ампер избегал публичности и чувствовал себя счастливым только в скромной лаборатории в Париже.

Несмотря на достижения и место в обществе, судьба учёного сложилась довольна трагично. В 1793 году его отца гильотинировали за политические убеждения. Это событие стало причиной глубокой депрессии Андре-Мари и едва не свело его с ума. Первая жена рано ушла из жизни после продолжительной болезни, второй брак был неудачным и несчастливым. Сам Ампер умер в 1836 году от воспаления лёгких в Марселе и был похоронен на кладбище Монмартр в Париже.
