Изготовление самодельного трубогиба для профильных труб

Полки в небольшой узкой комнате

Список лучших напольных унитазов 2020 года

Трубогибы – конструкция и разновидности

Если для изготовления конструкции необходимо согнуть профильную трубу по радиусу, то с этим легко справится трубогиб, с помощью которого можно сделать изгиб до угла в 180 градусов. Это устройство способно изменить конфигурацию труб из нержавейки, металлопластика, алюминия. При этом изгиб производится по требуемым размерам и форме.

Конструкция трубогиба

Конструкция такого инструмента зависит от его разновидности. Однако обязательными элементами являются:

• гидроцилиндр – основная часть станка, выполняющая силовую функцию;
• открытая или закрытая рама;
• два трубных упора;
• нижняя и верхняя планки;
• нагнетательное устройство, рукоятка и перепускной клапан, расположенные на задней части корпуса конструкции;
• выдвижной шток, который обеспечивает гибочное усилие трубогиба;
• пружина, с помощью которой выдвижной шток возвращается назад;
• цапфа или упор конструкции, концы которой вставляются в отверстия на планках.

Сверху основной части станка может быть расположена проверка для уровня и пробка для заливки масла. На резьбовую часть инструмента наворачиваются планки установки, которые являются сварной конструкцией. Нижняя планка крепится фиксирующей гайкой, а верхняя прижимается двумя винтами и замком.

Для установки опор на поперечных пластинах устройства предусмотрены специальные отверстия. Снизу трубогиба имеются резьбовые отверстия для установочных болтов, которые регулируются по высоте.

Изгибаемая труба на такой конструкции располагается на ручье, который расположен в середине ее упора. Обеспечивающие сгибание сегменты должны быть изготовлены из стального точного литья.

На сегодняшний день все чаще для изготовления различных сооружений используются имеющие тонкую стенку профильные трубы. Поэтому конструкционный чертеж трубогиба для таких заготовок несколько отличается. Чтобы во время изгиба трубы не произошла деформация ее поперечного сечения, ролики по профилю следует выбирать такого же сечения, что и изделие.

Разновидности трубогибов

Имеющиеся в продаже профессиональные устройства для гибки труб могут иметь ручной, электрический или гидравлический привод.

самыми удобными считаются электромеханические инструменты

Конструкция с ручным приводом применяется для гибки труб небольшого диаметра.

Оснащенные гидроприводом трубогибы способны изогнуть заготовку, диаметр которой может быть до трех дюймов. Поэтому предназначен такой инструмент для выполнения масштабных работ.

Кроме этого, трубогибы могут различаться по способу воздействия на изделие, с помощью которого оно будет изогнуто. К таким способам относится:

1. Арбалетный метод, при котором труба опирается на два стационарных ролика и гнется между упорами под воздействием расположенного на штоке шаблона.
2. Намотка – при таком способе изгиба заготовка сначала приживается к ролику конструкции. Затем в точке гиба ставится упор. Ролик начинает вращаться и наматывать трубу между собой и упором. При этом шаблон и изделие подвижны.
3. Обкатка является самым простым способом изгиба трубы. На таком устройстве шаблон неподвижен. Труба просто зажимается, а прижимной ролик перемещается и гнет трубу вокруг шаблона.
4. Метод прокатки или вальцовки подразумевает собой использование трех вращающихся роликов. Один из них является центральным, а два опорными. На заготовку давит центральный ролик, поэтому относительно опорных элементов он должен быть установлен в соответствии с необходимым радиусом изделия.

давление от штока передается на заготовку в верхней точке шаблона

Практически не имеет недостатков метод прокатки. Именно вальцовкой в заводских условиях изготавливаются стальные отводы. Этим же способом намного легче и эффективнее делать изгиб профильных труб.

Как это работает?

Соль под нагревом начинает выделять отрицательные ионы, влажность способствует их распределению по пространству. Попадая в воздух, отрицательные ионы тормозят действие положительных частиц, которые образуются в результате работы современных бытовых приборов. Если соляную лампу держать включённой постоянно, то ионизация воздуха будет происходить плавно и без перерыва.

Излучение прибора придает чувство расслабленности и покоя

ЧИТАЙТЕ ТАКЖЕ

Меры безопасности

Во время работы следует соблюдать меры безопасности. Энергия, которая тратится на раскалывание древесных элементов, довольно значительная. Скорость разлета щепок может быть высокой. Прежде чем запускать привод, следует проверить все фиксирующие элементы:

• болтовые соединения;
• стыки;
• крепление шкива;
• кабель;
• крепление движка;
• ножи должны быть обязательно в хорошем состоянии, без сколов и признаков коррозии.

Одежда с длинными рукавами должна быть свободной и из плотной ткани, должны также быть:

• хорошие рабочие ботинки;
• перчатки;
• очки;
• наушники.

Техника должна располагаться на плоской устойчивой поверхности, которая «не боится» мощной вибрации. Железобетонная плита – идеальная основа для базирования подобного агрегата. На станке можно обрабатывать детали только такие, что соответствуют формату оборудования. И еще несколько советов:

• при работе станка ближе, чем на три метра, приближаться к нему не рекомендуется;
• рабочая зона всегда должна огораживаться сигнальной лентой из бумаги или ПВХ материала;
• техника должна работать только под наблюдением работника;
• при работе следует внимательно отслеживать, чтобы в агрегат не попадали посторонние предметы;
• регулярно следует проводить профилактический осмотр и тестовые пуски;
• все работы по ремонту техники проводятся с отключенным от сети движком.

О том, как сделать дровокол своими руками, смотрите в следующем видео.

Устройство трубогиба

Существует просто огромное количество различных видов рассматриваемого устройства. Перед проведением работы по его созданию своими руками следует разработать чертеж трубогиба или скачать его в интернете.

Трубогиб для круглой трубы своими руками изготовить можно при учете следующих особенностей его устройства:

1. Обкатка. Подобный трубогибочный станок характеризуется тем, что один конец заготовки фиксируется, а для гибки применяется неподвижный шаблон. Обкатка проводится при применении прижимных роликов. Эта схема ручного трубогиба применяется на протяжении многих лет.
2. Намотка. Специальный трубогиб для алюминиевых труб характеризуется тем, что заготовка прижимается к подвижному шаблону, в качестве которого используется ролик. Протяжка проводится между роликом, находящимся в движении, и специальным упором. Как правило, привод электрический, так как требуемый показатель прилагаемой силы довольно высокий.
3. Арбалетная конструкция. Данная схема представлена сочетанием двух неподвижных роликов, а также подвижного шаблона. Усилие передается к заготовке через подвижный шаблон, который расположен между двумя роликами. За счет контроля передвижения подвижного элемента выбирается наиболее подходящий угол изгиба. Стоит учитывать, что пуансон трубогиба, который выполняет роль шаблона, может иметь различную форму.
4. Прокатка или вальцовка. В этом случае схема представлена устройством с тремя валиками, два из которых опорные и один подвижный. Радиус изгиба регулируется за счет изменения положения центрального валика. Стоит учитывать, что подобное устройство считается универсальным, так как радиус изгиба может регулироваться в достаточно большом диапазоне. Размеры трубогиба этого типа относительно небольшие, самодельная конструкция может быть компактной.

Выбирая наиболее подходящую конструкцию для самодельного изготовления, следует учитывать, что вариант исполнения, работающий по принципу накатки, производится зачастую промышленным способом по причине сложности высокой сложности основных механизмов. Арбалетный метод гибки на сегодняшний день применяется крайне редко, так как обладает одним существенным недостатком: давление концентрируется на верхней части шаблона. При применении арбалетного станка есть вероятность существенного снижения толщины стенки трубы, а также ее разрыва. Не рекомендуется использовать подобное устройство для гибки тонкостенных заготовок.

Самодельный станок может иметь самую различную конструкцию

При выборе типа уделяется внимание тому, какой радиус следует получить. Наиболее важными параметрами заготовки, которые могут оказать влияние на выбор подходящей конструкции, считаются толщина стенок трубы и ее диаметральный размер

Нанесение обоев внахлест

Средний класс

Устройство ручных кромкогибов

Кромкогибы, при некотором внешнем сходстве с листогибами, имеют принципиальное отличие – высота полки обычно не превышает 5…20% от их длины. Меньшее значение соответствует отбортовке внутренней кромки. При гибке такого ограничения нет, что предопределяет заметные конструктивные изменения в сравниваемых устройствах.

Первое из них касается длины рабочей зоны отбортовки – для ручных кромкогибов она может быть и небольшой, поскольку высота борта и радиус закругления не изменяются. Соответственно выпускаются портативные ручные кромкогибы, перемещая которые вдоль предварительно размеченной линии отбортовки, получаем требуемый профиль.

При большой протяжённости зоны кромкообразования процесс следует выполнять одновременно. В таких случаях кромкогиб более схож с листогибом, различаясь, по сути, лишь способом прижима заготовки.

Рассмотрим первый вариант устройства. Портативный ручной кромкогиб для постепенного формообразования борта включает в себя:

1. Две ручки, причём подвижной может быть одна из них, либо обе.
2. Рычажную усилительную систему для создания требуемого усилия отбортовки.
3. Рабочие губки с профилем, который соответствует размерам кромки. Обычно производитель комплектует ручной кромкогиб набором из нескольких губок и наиболее часто встречающимися на практике высотой кромки и радиуса закругления при переходе от кромки к основной плоскости.
4. Регулируемый ограничитель хода: чаще всего это – вывинчивающийся шлицевой винт, снабжённый упорной резьбой.

Для удобства работы ручки прорезинены, что исключает скольжение руки работающего во время приложения усилия.

Второй вариант портативного ручного кромкогиба – роликовый, где трение скольжения губок по заготовке заменяется трением качения при вращении рабочих роликов. Усилие формообразования при этом существенно снижается, но инструмент получается менее универсальным, поскольку пара роликов лишь одна, и изменить параметры кромкообразования не получится, кроме как заменой пары роликов, что довольно трудоёмко. Кроме того, роликовыми кромкогибами в большинстве случаев не удаётся выполнить внутреннюю отбортовку по малым радиусам.

Основным недостатком ручных портативных кромкогибов является их малая точность: при передвижении инструмента вдоль неровной линии будущей кромки постепенно накапливается погрешность, которая в конце операции может достигать миллиметра и более. При кузовном авторемонте это недопустимо, поэтому качество формирования борта определяется только опытом исполнителя.

Варианты трафаретов для декора и росписи

Сейчас в магазинах предлагается широкий выбор вариантов пластиковых трафаретов с рисунками в различных стилях, но возможно, вам не подойдет размер орнамента или вы не найдёте подходящего рисунка для придуманного декора. В этом случае вы можете сделать трафареты для декора своими руками самостоятельно, современная оргтехника и данный материал вам помогут.

Любой из купленных трафаретов можно отксерокопировать или отсканировать, подложив под него бумагу контрастного цвета. После этого изображение необходимо увеличить или уменьшить до нужного размера, а затем распечатать его на обычной бумаге.

Но обратите внимание, что краска может проникнуть под такой трафарет, если он прижат к поверхности недостаточно плотно. Если принтер позволит, распечатайте будущий трафарет на плотной бумаге

Вырезать его не составит труда — используйте канцелярий нож или ножницы. Акриловая краска сохнет быстро, и бумага не успеет сильно намокнуть.

Если вы живете в большом городе, то можно найти мастерские по изготовлению трафаретов на пластике и сделать заказ для конкретного предмета — например, стола. Вам потребуется лишь указать выбранный рисунок и размер трафарета.

Быстрый и простой способ нанесения рисунка — это использование штампов. Они продаются в строительных и художественных магазинах.

Можно выбрать шаблон трафарета для декора своими руками любого нужного размера в следующей подборке трафаретов:

Как подготовить садовый инструмент к длительному хранению

Востребованность полиграфических услуг в повседневной жизни

Материалы

Виды трубогибов

Трубогибы подразделяются между собой по различным критериям. Так, например, в зависимости от принципа работы данные инструменты бывают:

• ручными. Служат для загиба тонких металлоконструкций. Работа в таком случае осуществляется при помощи приложения физической силы. Данные механизмы портативны, поэтому легко переносятся. К тому же при работе они манёвренные. Для больших, длительных работ они, разумеется, не подойдут. Однако точно порадуют своей небольшой стоимостью;
• гидравлическими. По сравнению с ручными трубогибами они более эффективны и продуктивны. Такие станки способны сгибать более толстую сталь в трубы с большим диаметром. При этом аппарат весит немало – к месту проведения работ он в большинстве случаев перевозится на машине. Одним из его главных преимуществ является совершение плавной деформации;
• электрическими. Эти приборы могут быть как переносными, так и стационарными. Для их работы обязательно нужен постоянный доступ к электрической сети. Без него они не смогут работать. Поэтому в некоторых случаях для работы с компактными, переносными моделями необходимо также иметь при себе переходники;
• гибридными. Такие модели сочетают в себе привод разного вида. Обыкновенно гибридные трубогибы представляют из себя электрические механизмы с элементами гидравлики. Для них также обязательно наличие электрической сети для работы. Практически всегда такие приборы – массивны, поэтому для их переноски точно не хватит одного человека;
• с индукционным нагревом. Такой трубогиб является усовершенствованной моделью электрического или гидравлического механизма. Он нагревает сталь в будущем месте сгиба перед тем, как начать работу. После этого уже производится и сама гибка. Благодаря этому металлоконструкции не ломаются при деформации. Такие аппараты способны работать с толстой сталью.

Обрезка излишков обоев

Виды трубогибов

Рассматриваемая конструкция может классифицироваться по достаточно большому количеству признаков. В продаже встречаются универсальные варианты исполнения, а также для узконаправленного применения. Устройство различается по следующим признакам:

1. По типу привода. Важным элементом конструкции можно назвать привод, который бывает гидравлический, электрический, ручной или электрогидравлический. В последнее время большее распространение получил электрический привод, так как он компактный и весьма эффективный. Гидравлический обладает большей эффективностью, но при этом сложен в эксплуатации, занимает много свободного пространства и требует периодического обслуживания. Трубогиб ручной отличается наличием механизма, который существенно увеличивает приложенную силу. Если рассматривать самодельный варианты исполнения, то делают именно ручной трубогиб своими руками. Кроме этого, можно создать своими руками трубогиб с электроприводом. А вот гидравлический вариант исполнения самостоятельно практически не изготовить.
2. Классификация проводится и по степени мобильности. Выделяют стационарные и переносные варианты исполнения конструкции. В большинстве случаев, универсальный ручной трубгиб выполняется как переносная конструкция. Самодельный трубогиб для круглой трубы может крепиться к основанию различным образом. Стоит учитывать, что во время выполнения работы часть возникающего напряжения отводится именно на основание. Поэтому при создании самодельного варианта исполнения нужно обеспечить надежную фиксацию устройства.
3. По способу воздействия на заготовку – основной признак классификации. К примеру, трубогиб арбалетного типа имеет свою особую конструкцию, которая подходит для гибки металлической или металлопластиковой трубы. Кроме этого, выделяют конструкцию, работающую по принципу обкатки, намотки или проката.

Трубогиб своими руками

Трубогиб самодельный для металлопластиковых труб может быть самого различного типа, но чаще всего создают механический тип, когда за счет особой конструкции передаваемое усилие увеличивается в несколько раз.

Изготовление ручного самодельного трубогиба для профильной трубы своими руками: видео и подробные инструкции

Здесь рассказано о том, как быстро создать трубогиб своими руками для профильной трубы (видео).

Watch this video on YouTube

Мастер использовал подручные материалы, швеллер, часть привода от старого велосипеда. Но ему пришлось самому создать сварные соединения, чтобы обеспечить целостность тяжелой конструкции.

Чтобы выяснить, как сделать трубогиб для профильной трубы своими руками, чертежи и видео дополняют описаниями рабочих операций. Ниже приведены алгоритмы нескольких технологий сборки.

Прокатный трубогиб

Рисунок	Действия

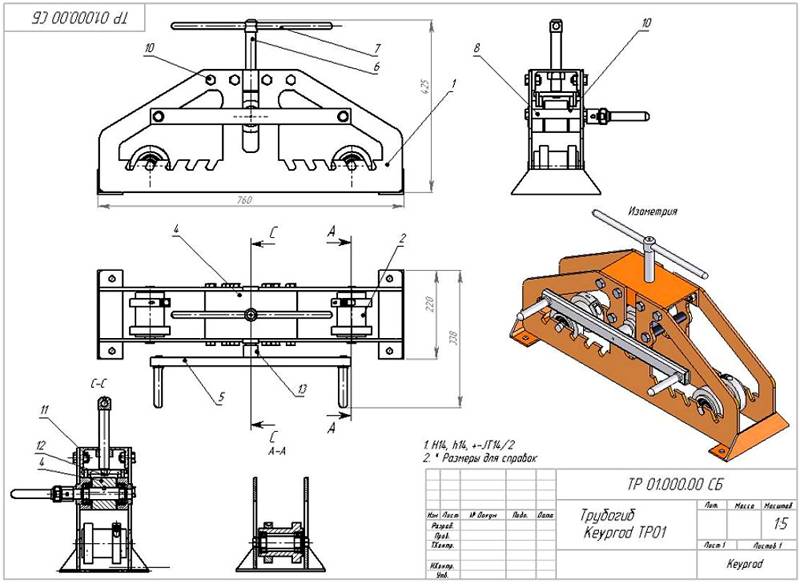

	Для создания качественного станка можно использовать этот чертеж для образца.  Здесь заготовка устанавливается между тремя роликами. Крайние (2) – выполняют опорные функции. Чтобы их устанавливать на разных расстояниях (для получения нужных углов изгиба) в опорных планках (1) сделаны пазы. Необходимое давление создают с помощью винтового механизма (6, 7). Усилие передается через центральный ролик (4), который вращается рукояткой (5).
	Отверстия в нижних частях создают по этим размерам. Для заготовки выбран швеллер с толщиной стенок 4 мм.
	Верхнюю часть создают с вырезами. Их надо сделать ровными, чтобы не создавать препятствий перемещению опорных винтов.
	В соответствии с этим рисунком нарезают резьбу.
	Для ручки можно подобрать готовое изделие, либо использовать такие размеры.
	После сборки получится такое симпатичное и функциональное изделие. В нем нет сварных соединений. Но комплектующие детали сложно сделать самостоятельно без профессиональных навыков, специализированных станков.

Гидравлический трубогиб

Винтовой механизм выполняет свои функции слишком медленно.

Для ускорения процесса подойдет гидравлический привод

В этой конструкции использован стандартный домкрат. Он закреплен жестко на планке, которая подвешена на двух пружинах. Такое решение упрощает манипуляции с тяжелым домкратом при установке заготовок, прижимных сегментов.

Труба опирается на два круглых штифта. Их можно переставлять в другие отверстия для создания изделий с нужным радиусом кривизны. Детали прочной рамы из стали (4-5 мм) скреплены болтовыми и сварными соединениями. Конструкция получилась разборной. При необходимости ее не сложно демонтировать. Домкрат можно использовать для выполнения других операций.

В основании рамы созданы отверстия. Через них станок можно прочно прикрепить к  деревянному полу гвоздями, саморезами. Это придает дополнительную устойчивость стационарной конструкции. Ее металлические части обезжирены, покрыты грунтовкой и краской. Помимо хорошего внешнего вида обеспечена хорошая защита от разрушительных процессов коррозии.
