Как утеплить фундамент на винтовых сваях

Про винтовой фундамент

Во вступлении мы немного коснулись целей свайного фундамента. Давайте уделим этому чуть больше внимания. Возможно, эта информация поможет пользователям, которые еще решают какой тип фундамента использовать. Если же вы ищите информацию именно об утеплении свайно-ростверкового фундамента читайте разделы ниже.

Итак, фундаменты свайного типа представляют собой вкрученные в землю столбы (собственно сваи), которые могут быть:

• Металлическими;
• Деревянными;
• Бетонными.

На эти опоры крепится ростверк, напоминающий по виду ленточный фундамент. По сути, фундамент на сваях эта та же лента, только приподнятая над грунтом при помощи опор. Такую конструкцию применяют на участках, на которых грунт неустойчив, например, состоит из торфа и не выдержит нагрузку мелкозаглублённого фундамента и не даст возможности выкопать большой котлован для ленточного.

Используют винтовые фундаменты особенно часто при строительстве деревянного дома.

Разобравшись с назначением и принципом работы фундамента на опорах мы можем выделить три элемента, которые могут содействовать утечке тепла:

• Свая;
• Пол с наружной стороны;
• Декоративный цоколь (пространство под домом).

Теперь давайте разберёмся, как именно можно утеплить каждый из элементов.

Как утеплить свайный фундамент деревянного дома? Пошаговое руководство

Без свай тут не обойтись: никакой другой фундамент в таких условиях долго и прочно стоять не будет. Но у свайного основания есть большой недостаток: незакрытое пространство под домом обеспечивает его жильцов холодными полами и повышенной сыростью в жилище. Иногда они сопровождаются и сквозняками по ногам. Жить в таких условиях не комфортно, а в зимой они могут уложить на койку с простудными заболеваниями всю семью, включая домашних животных.

• Наружное утепление по всему периметру. Применяется, если сваи очень невысоки. Заключается в возведении цокольного каркаса, утеплении подпольного пространства и облицовки снаружи.
• Наружное по полу. Этот вариант – единственно возможный, если сваи слишком высоки, хотя бы с одной стороны здания. Утеплитель прокладывается снизу плиты без обустройства цоколя.
• Полное, включающее в себя установку цокольного короба, утепление со стороны подвала и теплоизоляция изнутри.
• Предпочтительнее – и сложнее в исполнении – последний вид утепления. Он дает максимальную гарантию отсутствия низких температур внутри помещения. О нем и поговорим.

Предварительная гидроизоляция

• Кирпичный цоколь. Идеальный вариант для утепления. Чтобы его оборудовать, по периметру копается мелкозаглубленная траншея и заливается армированным бетоном. Фундамент под цоколь послужит дополнительной степенью теплозащиты. После его застывания в полкирпича выкладывается легкий простенок.
• Панельный цоколь. Его оборудуют, если почвы пучинистые и не позволяют заложить даже мелкозаглубленный фундамент. На фундаментные опоры крепится каркас. Он может быть выполнен в виде деревянной обрешетки (в этом случае брус должен быть предварительно пропитан антипиренами и антисептиками) или из металлического нержавеющего профиля. На каркасе фиксируются декоративные панели, профнастил или сайдинг. Недостаток такого цоколя в том, что все эти материалы, в отличие от кирпича, имеют низкие теплоизоляционные характеристики.

В качестве теплоизолятора особенно рекомендован пенополистирол. Одобрение обосновано следующими факторами:

• материал недорог;
• лист имеет незначительную толщину – 3 см – так что много места у подвала не отнимет;
• пенополистирол имеет хорошие звукопоглощающие характеристики;
• не горюч (хотя огонь отчасти поддерживает);
• не подвержен деформациям вследствие изменений температуры и влажности;
• легок, в связи с чем, может фиксироваться даже на относительно некрепких материалах.

• Листы раскраиваются в соответствии с необходимыми размерами.
• Пенополистирол фиксируется на внутренней поверхности цементными клеями или монтажной пеной. Если используется последняя, каждый лист временно крепится специальными зонтиками во избежании сдвига или деформации при вздувании пены.
• Стыки либо запениваются, либо промазываются клеем, затиркой или герметиком – это исключит возникновение так называемых мостиков холода.
• Единственный недостаток пенополистирола – его хрупкость, из-за которой грызуны могут проделать сквозь него ходы внутрь подвала. Чтобы не допустить этого, утеплитель обтягивается сеткой.
• Для лучшей эффективности листы клеятся в два слоя (сетка пролегает между ними). Особенно это актуально, если цоколь выполнен не из кирпича.
• Последним шагом станет подсыпка стен изнутри грунтом или керамзитом – это устранит вероятность поддувания и появления сквозняков.

• Вся нижняя плита покрывается пароизолятором с захождением полос друг на друга сантиметров на 10 и проклеиванием стыков монтажным скотчем.
• На пароизоляцию монтируется утеплитель. Использовать можно тот же пенополистирол, пенопласт или пеноплекс.
• Поверхность зашивается досками.

Варианты создания живой изгороди

Ассортимент потенциальных утеплителей

Для утепления цоколя могут подойти следующие материалы:

1. Пенопласт. Отличается самой привлекательной ценой, что имеет и обратную сторону медали — если сравнивать его с другими утеплителями, то теплопроводность у него довольна велика. Прочность его также оставляет желать большего. Играет роль и то, в каком регионе располагается дом. Для северных широт толщина плит должна быть минимум 150 мм, для средних — 100, а для южных — до 50 мм.
2. Минеральная вата — популярный вариант, но она потребует гидроизоляционного слоя, им может быть рубероид.
3. Пеноплекс, в отличие от первого в этом списке, как раз может похвастаться низкой теплопроводностью и достаточной прочностью, что уже привело в его стан множество поклонников. К тому же грызуны пеноплекс недолюбливают, да и влагоустойчивость его на высоте. Эти достоинства и сделали его «дорогой штучкой», зато служить он будет долгое время.
4. Пенополиуретан в этом списке четвертый, но на деле он является победителем, так как бесшовность его в разы ускоряет работу. Не обошлось и без недостатков: пенополиуретан настоятельно требует дорогостоящего оборудования.

Для определения необходимой толщины материала нужен теплотехнический расчет, способствующий определению интенсивности попадания холода в жилые помещения.

Технология утепления свайного фундамента

Весь процесс утепления винтового свайного фундамента для деревянного дома можно разделить на такие работы:

• выполнение гидроизоляции;
• сооружение каркасной сетки для цоколя;
• монтаж утеплителя на каркас;
• внешняя отделка по утеплителю;
• внутреннее утепление фундамента.

Выполнение гидроизоляции

Вне зависимости от того, из какого материала сделаны сваи, они требуют правильной защиты. Если установка гидроизоляции под слой утеплителя зависит от выбранного материала, то основные конструкции фундамента обязательно надо защитить от агрессивного действия влаги.

Металлические сваи покрываются грунтовкой, деревянные пропитываются специальными антисептиками

Важно тщательно обработать все открытые поверхности, чтобы предотвратить их ранее разрушение

Сооружение каркасной сетки для цоколя

Каркасная сетка делается из дерева или металла. Эти конструкции также надо защитить от влаги.

Принцип работы простой. Создается обрешетка под выбранный утеплитель так, чтобы ячейки были меньше плит утеплителя. Это даст возможность крепить утеплитель к каркасу.

По всей наружной части дома строится импровизированный цоколь, который будет сохранять тепло внутри. Для прочности металлический каркас сваривают и немного углубляют в землю.

Необходимо добиться прочности конструкции, чтобы она выдержала значительные ветровые нагрузки и не разрушилась в непогоду. Чтобы дополнительно укрепить каркас иногда делают проливку бетоном основания каркаса по периметру здания.

Второй вариант выполнения цоколя строят из кирпича. Процесс более трудоемкий, но в результате получится действительно прочная конструкция, за которую можно не переживать во время эксплуатации.

Утепляем свайный фундамент кирпичной кладкой

Под такой цоколь обязательно нужно построить свой . Затем выполняется кладка в половину кирпича с последующим утеплением.

Монтаж утеплителя на каркас

Если каркас построен правильно, монтаж утеплителя не вызовет проблем. Плиты утеплителя укладываются и плотно прижимаются к каркасу. Можно сделать дополнительное крепление с помощью сдерживающих болтов.

Все образовавшиеся стыки следует тщательно заделать. Для этого хорошо подходит монтажная пена.

Если используется материал, который боится влаги, необходимо выполнить слой гидроизоляции. Это защитит утеплитель от атаки грызунов.

В этом плане не рекомендуется использовать пенопласт, который является излюбленным материалом для мышей и крыс. Со временем они находят, как пробраться в это теплое место и создают там целые лабиринты, ослабляя действие и эффективность утеплителя.

Внешняя отделка по утеплителю

Для внешней отделки подойдет любая доступная фасадная система. Чаще всего используют сайдинг или декоративные ПВХ панели, которые имитируют кирпич или натуральный камень.

Цокольный сайдинг «жжёный кирпич»

Можно подобрать также внешние защитные панели, которые внешне будут похожи на дерево. Это сделает деревянный дом стильным.

Монтаж любой наружной системы выполняется с учетом требований, который указывают производители. Работы следует начинать с самого низа, устанавливая направляющий профиль. Дальше на него укладываются остальные планки, которые закрываются защелкиванием.

При выборе внешней отделки необходимо искать не только красивый материал, но также достаточно прочный и влагостойкий.

Внутреннее утепление свайно-винтового фундамента

Внутренняя часть фундамента утепляется с помощью подсыпки керамзита. Необходимо выкопать небольшую траншею возле свай по всему периметру дома, засыпать ее керамзитом и по возможности залить сверху небольшим слоем бетона, чтобы исключить загрязнение этой полосы утеплителя грунтом и растительными примесями, которые со временем разрушают эффект использования керамзита.

Важно в образованном цоколе сделать вентиляционные отверстия, которые будут проветривать подпол. Это исключит появление грибка, гнили и раннего разрушения конструкций. Отверстия обязательно надо закрыть решеткой, чтобы грызуны и прочие вредители не попали внутрь

На зиму вентиляция обычно полностью закрывается. В некоторых случаях дополнительно надо позаботиться об устройстве вытяжек, чтобы исключить появление влажности в подполе

Отверстия обязательно надо закрыть решеткой, чтобы грызуны и прочие вредители не попали внутрь. На зиму вентиляция обычно полностью закрывается. В некоторых случаях дополнительно надо позаботиться об устройстве вытяжек, чтобы исключить появление влажности в подполе.

Теплоизоляция со стороны улицы

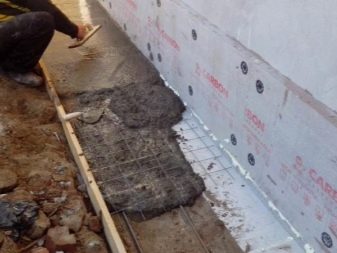

Для утепления свайного фундамента снаружи чаще всего используется плитный пенополистирол или пеноплекс (так называют экструдированную разновидность пенополистирола). Последний вариант имеет меньшую толщину (30 мм против 50), и содержит специальные противопожарные добавки.

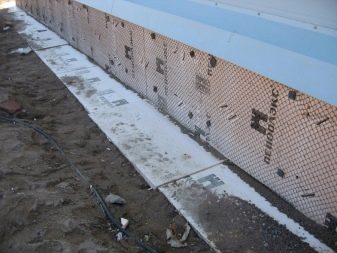

Внешнее утепление цоколя пеноплексом Источник stroyfora.ru

Описание процедуры:

• Если речь идет о кирпичном простенке

  , то предварительно проводится устранение трещин цементным раствором. После высыхания заделанных участков вся наружная поверхность скрывается грунтовкой. Для фиксации отдельных плит используют специальный клей, заполняя все стыковые участки монтажной пеной без содержания толуола. Сверху утеплитель штукатурят поверх предварительно натянутой полимерной сетки. В качестве финишной отделки можно применить краску, кафель или другой подходящий для улицы материал.

• Каркасный фальш-цоколь

  утепляется немного по-другому. Монтаж пеноплекса на свайно винтовом фундаменте в этом случае происходит поверх листов ЦСП. Далее, без всякой штукатурки, их оформляют финишным покрытием. Для этих целей можно использовать сайдинг, облицовочные панели и т.п.

Особенности

Деревянные дома – это довольно легкие конструкции по сравнению с кирпичными или бетонными аналогами, поэтому он может иметь облегченный фундамент. В зависимости от особенностей грунта на участке выбирается тот или иной тип фундамента. Как правило, это мелкозаглубленное ленточное, свайное или свайно-ленточное основание. Однако, вне зависимости от типа используемой системы, обязательным для всех типов оснований является необходимость их утепления.

Снижение теплопотерь дома

Неутепленный фундамент становится причиной до 20-25% теплопотерь объекта даже при наличии теплоизоляции стен и пола. Это связано с образованием «мостиков холода» в фундаменте, через которые уходит тепло.

Уменьшение вспучивания грунта в зимнее время

Утепление основания снаружи позволяет не допустить значительного промерзания грунта вблизи утеплителя. Это, в свою очередь, продлевает срок службы строения, снижает вероятность сезонной деформации почв, а значит, нарушения горизонтали и геометрии фундамента.

Снижение количества циклов заморозки/разморозки

Каждый материал для фундамента обладает морозостойкостью, древесина не исключение. Под морозостойкостью понимается количество циклов заморозки/разморозки, которое способен выдержать фундамент без потери своих технических свойств. Следует понимать, что за одну зиму подобных заморозок и разморозок может состояться свыше 10, что, конечно, влияет на долговечность эксплуатации фундамента, а значит, всего здания. Использование утеплителя позволяет снизить количество циклов заморозки/разморозки фундамента.

Защита фундамента

Защищенный от промерзания и проникновения влаги фундамент характеризуется прочностью и надежностью. Размокая же, древесина подвергается короблению, начинает гнить, терять прочность, а также характерные для нее тепло- и звукоизоляцию.

Обеспечение благоприятного микроклимата в помещении

При утеплении фундамента снаружи удается максимально сдвинуть точку росы ближе к поверхности утеплительного пирога, что позволяет предотвратить намокание стен и утеплителя, избежать повышения влажности внутри помещения. Напротив, при грамотной тепло- и пароизоляции в деревянном доме будет сохраняться оптимальный показатель влажности.

Сохранение работоспособности коммуникаций

Нередко в подвале дома прокладывают сеть коммуникаций. Использование утеплителя обеспечивает их защиту от промерзания и выхода из строя.

2 Технология утепления свайно-винтового фундамента

Все работы по утеплению фундамента начинаются после того, как ростверк дома покрыт гидроизоляционным материалом. В качестве защиты от влаги используются специальные мембранные пленки, либо, если бюджет ограничен – обычный рубероид.

Утепление свайно-винтового фундамента пеноплексом

Гидроизоляцией покрывается как верхняя часть ростверка, на которой будут размещаться стены здания, так и нижние и боковые части, и оголовки свай, примыкающие к ростверку.

Для создания утепленного фальш-цоколя своими руками вам потребуется наличие следующих инструментов:

• Сварочный аппарат;
• Бетономешалка;
• Шуруповерт как на утепление цоколя пенополистиролом;
• Молоток, мастерок, шпатель, рулетка, канцелярский нож.

Существует два варианта обустройства утепленного фальш-цоколя: первый – это создание тонкой кирпичной стены под ростверком дома, толщина которой составляет полкирпича, второй – использование уже декоративных панелей, которые устанавливаются на ростверк.

2.1 Создание утепленного цоколя из кирпича

Первый вариант более трудоемкий, однако, результат получится максимально надежным и долговечным, тогда как декоративные панели достаточно легко повредить.

Для обустройства кирпичного цоколя под ростверком дома по всему периметру здания необходимо прорыть траншею глубиной в 20-25 сантиметров, и шириною на несколько сантиметров больше, чем размер используемого кирпича.

Траншея заливается бетоном, который после затвердевания будет выполнять функцию фундамента для создаваемого кирпичного цоколя. Учитывая, что глубина бетона минимальна, необходимо армировать основание арматурой диаметром 10-12 мм.

Кирпичный цоколь фундамента на винтовых сваях

По истечению времени, требуемого для полного затвердевания бетона, начинаем строить кирпичный цоколь. Стену необходимо класть участками по 1-2 метра, так, чтобы на внутреннюю поверхность цоколя можно было удобно установить панели пеноплекса.

Для крепления пеноплекса с Изоспаном АМ необходимо использовать специальный клеевой состав, не содержащий органических растворителей. Хорошо зарекомендовал себя клей Ceresit CT83.

Утепленный пеноплексом цоколь с наружной стороны покрывается штукатурным составом, либо оклеивается декоративной облицовкой, это может быть сайдинг, керамическая плитка, либо обычная вагонка.

2.2 Создание цоколя из декоративных панелей

Монтаж панельного фальш-цоколя гораздо проще, чем строительство кирпичной стенки. При правильном подходе к его обустройству, такая технология утепления свайно-винтового фундамента будет долговечной и надежной.

В первую очередь необходимо позаботиться о несущей конструкции, к которой будут крепиться панели цоколя. Для этого по периметру дома к сваям необходимо приварить направляющий каркас из металлического профиля.

Шаг направляющих определяется исходя из высоты, на которую дом поднят над почвой, как правило, 2-3 продольных профилей вполне достаточно. Также в качестве каркаса можно использовать деревянный брус, однако его предварительно необходимо пропитать антисептиком, который препятствует гниению дерева.

К несущему каркасу крепятся плиты утеплителя (экструдированного пенополистирола, либо пеноплекса). Необходимо подобрать толщину плит так, чтобы они не выступали за пределы ростверка, так как к нему будет крепиться декоративная панель.

Деревянный каркас для крепления забирки

Далее, на ростверк дома с помощью клеевого состава устанавливается декоративная забирка

Важно подобрать размер панели так, чтобы верхняя ее часть, которой панель приклеивается к ростверку, обеспечивала надежную фиксацию конструкции, а нижняя часть на 4-5 сантиметров входила в почву (предварительно необходимо выкопать небольшую канавку)

Из места, где забирка и утеплитель соприкасаются с почвой, нужно удалить грунт на глубину 10 сантиметров, и подсыпать керамзитовый песок.

Керамзит обладает низкой теплопроводностью, и не будет давать конструкции промерзать в холодное время года, вследствие чего теплообмен пола и свайно-винтового фундамента будет минимальным.

Технология обустройства утепленного фальш-цоколя свайно-винтового фундамента с пароизоляцией Изоспан В требует наличия естественной вентиляции, которая необходима для предотвращения чрезмерной сырости воздуха под домом, влага из которого будет конденсироваться на внутренней поверхности пола, что может приводить к гниению деревянной конструкции.

Чтобы обеспечить циркуляцию воздуха необходимо создать вентиляционные отверстия. На каждой сторону дома достаточно по одной отдушине. В холодное время года отдушины закрываются теплоизоляционным материалом, либо затыкаются обычной тряпкой.

Варианты утепления свайного фундамента своими руками

Правильную теплоизоляцию облицовки цоколя можно осуществить несколькими способами. Окончательное решение может зависеть от вкусов собственников жилья, их материальных возможностей и уровня квалификации наемных работников, которые будут осуществлять все работы по отделке.

Существует два наиболее популярных метода утепления цокольной зоны:

1. Обустройство обособленной конструкции ленточного типа.
2. Монтаж обрешетки и закрепление теплоизоляционного материала на ней.

Ленточная конструкция

Первый вариант является конструктивно более сложным и отличается некоторыми ограничениями. Мелко заглубленная конструкция ленточного типа может быть смонтирована из кирпича или являться бетонной. Опираться она будет либо на слой грунта, либо на собственное монолитное основание

Важно учитывать, что если строительство ведется на участке с пучинистым типом грунта снизу фундамента, данный вариант обустройства утепления использовать не рекомендуется. В особенности, если цоколь планируется возводить из кирпича. В таком случае, в зимний период грунт будет вспучиваться или приподниматься, причем этот процесс будет происходить неравномерно

По прошествии времени, если освободить цоколь от снежных наносов, вы увидите трещины, расположенные наклонно. Их появление будет свидетельствовать о повреждении цоколя процессами морозного пучения

В таком случае, в зимний период грунт будет вспучиваться или приподниматься, причем этот процесс будет происходить неравномерно. По прошествии времени, если освободить цоколь от снежных наносов, вы увидите трещины, расположенные наклонно. Их появление будет свидетельствовать о повреждении цоколя процессами морозного пучения.

Для предотвращения явлений подобного рода потребуется исключить одну из причин, провоцирующих пучение:

1. пониженную температуру;
2. повышенный уровень влажности.

Применение ленточного типа обшивки может оказаться эффективным и разумным только на грунтах, не имеющих склонности к пучению. К основаниям подобного рода относятся:

1. крупнообломочные;
2. песчаные типы грунта (средней или крупной фракции).

Утепление данным способом также подходит для теплых климатических регионов, где зимы отличаются мягкостью и морозы редки.

Утепление цоколя по каркасу

Подобная разновидность утепления здания более проста в исполнении и стоит дешевле. В таком случае, теплоизолировать свайный фундамент можно будет различными материалами. К ним относятся следующие варианты:

1. сайдинг для цоколя;
2. панели клинкерного типа;
3. профилированный лист из металла.

Рекомендуется подбирать варианты, исходя из материальных возможностей и личных вкусов владельцев жилого строения. Методы крепления каждого из вариантов практически аналогичны. Для того, чтобы обеспечить облицовку цоколя надежным основанием, рекомендуется произвести сборку специального каркаса.

Изготовить обрешетку можно из деревянных брусьев или металлопроката. Если облицовка будет производиться с использованием металла, разумным будет создание обрешетки из подобного же материала. Обычно каркас включает в себя две продольные обвязки, но по необходимости количество продольных элементов можно увеличить, в зависимости от показателя высоты цоколя. Можно предусмотреть и наличие вертикальных элементов обрешетки. Их необходимость может быть обусловлена типом материала, выбранного для отделки цокольного пространства здания.

Прежде чем приступать к работам по утеплению винтового свайного фундамента, необходимо предусмотреть, каким образом будет крепиться каркас. Методика будет зависеть от выбранного для утепления материала:

1. Если облицовка будет закрепляться на основание, собранное из деревянных брусков и реек, понадобится предусмотреть наличие закладных деталей из металла, расположенных в верхней части свай. Их можно изготовить из уголка или подобных ему прокатных элементов. Крепить подобные соединения к сваям нужно путем сварки.
2. Если вы будете использовать для сборки каркаса металлические стальные элементы, предварительную подготовку производить не требуется. Профиль из металла необходимо будет просто приварить к самим конструктивным элементам основания дома.

Для того, чтобы влага, проникающая из грунта, и процессы морозного пучения не разрушали материалы отделки и утеплитель, следует несколько приподнять цоколь над поверхностью земли. Ширина зазора может варьироваться от 5 до 15 сантиметров. На завершающем этапе работ данный зазор можно будет закрыть декоративной планкой.

Теплоизолятор для цокольной зоны строения закрепляют на тот же каркас, что и элементы отделки. В зависимости от типа выбранных материалов могут понадобиться дополнительные мероприятия.

Проблемы не утепленных свайных фундаментов

Для малоэтажного строительства наиболее подходят железобетонные сваи сплошного сечения, стальные винтовые и буронабивные бетонные. Независимо от конструкции свай, способа их установки и технологии монтажа ростверка этот тип фундамента имеет ряд недостатков.

Минусы свайного фундамента:

Не утеплёны свайный фундамент в холодный период года может привести к большим проблемам

• Холодное подполье. Повышенные потери тепла через пол в зимний период.
• Если ростверк выполнен из железобетона, то создается мощный аккумулятор холода. При перебоях в отоплении восстанавливать нормальный микроклимат в таком помещении приходится очень долго (до нескольких дней).
• Опасность промерзания инженерных коммуникаций, проложенных под полом.
• Выталкивание свай, попавших в зону промерзания. Сваи являются проводником холода. Если не предусмотреть противоморозные меры, металлические и бетонные опоры могут стать причиной локального пучения.
• Неравномерная усадка под весом дома при попадании отдельных свай в зоны пониженной плотности грунта.
• С эстетической точки зрения обычный свайный фундамент является сугубо утилитарным конструкторским решением, который требует декорирования.
• Пустота под домом, продуваемая ветрами, довольно быстро замусоривается и периодически требует времени для наведения порядка под домом.

Почему выталкиваются отдельные сваи, приводя к ситуации нарушения плоскости ростверка? Одна из распространенных причин заключается в неравномерном увлажнении грунта: по периметру и углам он сильнее, чем в центре. Это, в свою очередь, приводит к неравномерной глубине промерзания. Кроме того, удельное расширение при пучении тоже зависит от процента влажности.

4 из 7 перечисленных в списке проблем непосредственно связаны с воздействием холода и решаются с помощью грамотного устройства термоизоляции.
