Замена электрощита в подъезде

Работа в щитке под напряжением

Мы не рекомендуем новичкам менять предохранительные устройства в щитке, не обесточив линию.

Но могут возникнуть ситуации, когда при проведении работ на линии нет возможности обесточить сеть. Приходится работать под напряжением. Замена неисправного автомата под напряжением — весьма опасное мероприятие. Это может привести к поражению электрическим током.

Опытные электрики с допуском на электромонтажные работы могут заменить автомат в щитке под напряжением без отключения общего рубильника.

И все-таки мы напомним — на этот счет есть основные правила по работе с оборудованием под напряжением:

1. Для работ необходимо использовать специальные инструменты, прошедшие испытание напряжением в 1кВт. Самодельная изоляция ручек и отвертки с незащищенным наконечником не допустимы.
2. На руках должны быть надеты специальные диэлектрические перчатки.
3. Под ногами должен быть резиновый коврик. Работа в резиновых тапочках на босу ногу запрещена.
4. Все работы на электрооборудовании должны проводиться вместе с напарником. Именно он окажет первую помощь при поражении электрическим током.

Порядок работы

1. Неисправный автомат выключают.
2. Тот человек кто должен менять — проверяет наличие напряжения на всех выводах отверткой-индикатором.
3. Если в схеме предусмотрено подключение через фазную шину, необходимо отключение всех контактов и отсоединение от группы предохранителей.
4. В первую очередь откручиваются винты под напряжением.
5. Провод, под напряжением необходимо, удерживая пассатижами, отвести в сторону.
6. Откусывать провод под напряжением нужно предельно внимательно. Провод может отскочить и вызвать короткое замыкание.
7. После извлечения провод нужно заизолировать изолентой.
8. Неисправный автомат извлекают и на его место устанавливается исправный.
9. Подключение начинается в обратной последовательности с тех жил, на которых нет напряжения.
10. Провода под напряжением заводят в предохранитель пассатижами.
11. Контакты протягиваются отверткой.

Теперь можно проверить новый автомат на работоспособность. Также включаются все потребители электричества, и проверяется состояние контактов предохранителя.

Доп. услуги по электрике

• Электромонтажные работы в стиле ретро
• Современная электрика в стиле Модерн
• Проектирование электрики
• Электролаборатория
• Замер сопротивления изоляции
• Консультация электрика
• Установка и замена электросчетчика
• Установка столбов и опор ЛЭП
• Подключение электрического котла к сети
• Электрическое отопление дома
• Установка стабилизатора напряжения
• Установка электрического водонагревателя
• Заземление загородного дома
• Молниезащита
• Модульно-штыревое заземление
• Монтаж и прокладка СИП кабеля
• Монтаж тросовой электропроводки
• Соединение и удлинение электропроводки
• Штробление стен под электропроводку
• Проверка состояния электропроводки
• Электрика своими руками
• Монтаж и эксплуатация электрооборудования
• Замена лампочек …
• Поставка кабельной продукции
• Правила устройства электроустановок → ПУЭ

Монтаж автомата в щитке

Монтаж нового модульного аппарата выполняется в обратном порядке. Сначала на дин-рейку садится верхняя часть выключателя.

Затем отверткой оттягивается проушина и прижимается нижняя. После чего нижний захват отпускается и защелкивается на свое посадочное место.

Осталось подключить контакты. Если у вас до этого были многожильные проводники, обжатые соответствующими наконечниками, то вы просто заводите их обратно в верхние и нижние зажимы и затягиваете винты.

Если жила была без наконечника, то есть большая вероятность в ее деформации, изгибе и т.д.

В этом случае, при наличии запаса провода, старый кончик лучше выкусить и зачистить его заново. После чего, отверткой зажать свежий, не деформированный проводник.

При этом не перестарайтесь с усилием затяжки. На недорогих модульных автоматических выключателях, винты очень легко срываются. Также опасна и «недотяжка» контактов.

Каждый зажим в таких устройствах нужно «тянуть» с определенным усилием, рассчитанным производителем аппарата.

Профессионалы используют в этом деле специальные динамометрические отвертки.

Какие еще ошибки могут вас подстерегать при такой простой казалось бы операции, как замена автомата? Первая и самая распространенная — это попадание под зажимной контакт провода с изоляцией.

Вторая — подключение нескольких жил разного сечения под одну клемму.

Довольно часто, под один и тот же автомат заводят сразу по две жилы. Главным образом это применяется на верхних клеммах, где такие жилы выступают в роли перемычек.

В этом случае лучше использовать заводскую гребенку или конструкцию как на фото ниже.

После подключения проводов, подаете напряжение на автомат, включив вводной выключатель. Далее необходимо проверить как себя ведет новый аппарат под нагрузкой.

Втыкаете в розетки дома электрические приборы и смотрите, чтобы на контактах выключателя не было никаких искрений, потрескиваний, нагрева и других посторонних эффектов.
Нагрев лучше всего проверять с помощью пирометра.

Если он у вас конечно имеется.

Электрощит — сердце домашней системы электроснабжения

Мы не ошибёмся, если скажем, что главной функцией электрощита, установленного дома, в офисе, кафе или любом другом помещении, является распределение электроэнергии потребителям и обеспечение безопасности при использовании электроприборов. Каждый владелец жилого или служебного помещения в какой-то момент вынужден разбираться с проблемой: как собрать электрический щиток. Длительная бесперебойная работа огромного количества бытовой техники, которой наполнен сегодня любой дом или офис, в большой степени зависит от того, насколько правильно собран электрощит.

Сам щиток представляет собой пластиковый или металлический ящик, в котором размещены компоненты (или модули), каждый из которых выполняет определённую функцию. Существуют так называемые внутренние электрощитки, то есть утопленные в стену, и наружные — размещённые на стене.

В частном доме электрощиток достаточно часто устанавливают под открытым небом, в этом случае потребуется влагозащищённая конструкция прибора (степень защиты IP65). Учитывая то обстоятельство, что вряд ли электрощит будет меняться ежегодно или даже раз в пять лет (как правило, прибор служит гораздо больше), будет целесообразным при выборе устройства отдать предпочтение пусть и более дорогому, но качественному щитку известной марки с запасом посадочных мест.

Частичная замена проводки

Простое улучшение проводки в одной комнате, в первую очередь снизит нагрузку на оставшуюся часть квартиры, а во-вторых это позволит сделать в квартире частичный ремонт. Больше всего это подходит жителям хрущовок, коммуналок, общежитий и сталинских домов. А также нескольким семьям, живущим на одной жилплощади. При отсутствии возможности заменить всю проводку, в первую очередь необходимо задуматься о частичной замене.

Приоритеты работ для улучшения состояния существующей или аварийной проводки:

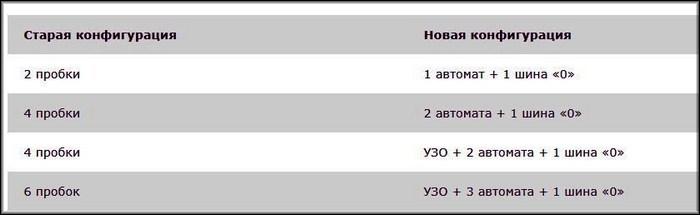

• Замена пробок на автоматы
• Установка УЗО
• Прокладка отдельных линий от щита
• Переборка распаечных коробок
• Замена розеток и выключателей
• Замена приборов освещения и ламп

Демонтаж неисправного автомата

Отключение электричества — первый этап перед заменой устройства, отказывающегося работать. Делают это с помощью вводного выключателя, который находится в электрическом щите на лестничной площадке. Нередко возникает необходимость и в его замене, тогда требуется получить разрешение в энергетической компании: эти аппараты опломбированы, а самовольный срыв пломбы неминуемо приведет к приличному штрафу.

После согласования замены работу выполняет специалист. Убедившись в исправности оборудования, он ставит пломбу. Перед демонтажом старого автомата обязательно проверяют обесточивание сети с помощью простого индикатора тока — отвертки.

Старые автоматы

Дальнейшие действия зависят от возраста жилого дома. В старых зданиях для демонтажа автоматического выключателя откручивают длинный винт, которым крепятся устройства. В этом случае нередко возникают затруднения, если винты прикипели или заржавели. Можно рассчитывать на помощь WD-40, но если крепежи не поддаются, провода откусывают бокорезами.

Новые приборы

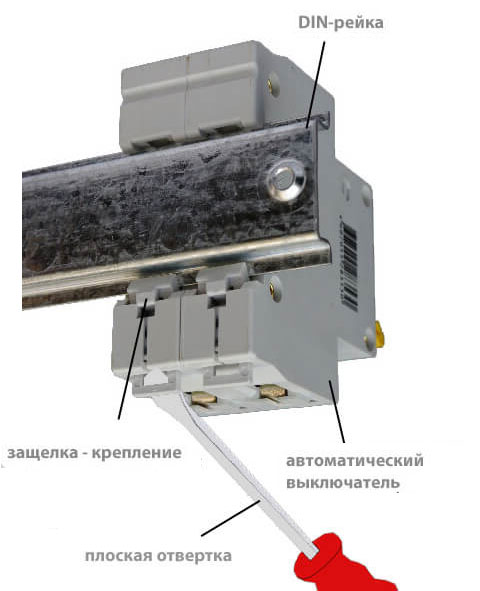

Новые щитки упрощают операцию, так как в них автоматы фиксируют на DIN-рейку (DIN-рельс). Чтобы снять устройство, в отверстие защелки (П-образную проушину), располагающейся в низу выключателя, вставляют отвертку, оттягивают ее. Потом, не вынимая инструмент, ею же делают легкое движение вверх, оно высвобождает нижнюю часть устройства с рейки. Затем корпус приподнимают вверх, снимая весь выключатель с рельса.

Если автомат двух- либо трехполюсный, дифференциальный или УЗО, то проушин может быть две. В этом случае вооружаются сразу двумя отвертками, так как оттягивать обе защелки необходимо одновременно. Еще одна сложность подстерегает, когда пара проушин еще и подпружинена. В этой ситуации мастеру приходится проявлять особенную ловкость рук, либо звать кого-то на «подмогу».

Если на пути фазная гребенка

Этот способ очень надежен, поэтому часто используется у электромонтажников. Если необходимо поменять выключатель в такой цепочке либо ряду, откручивают контакты абсолютно всех автоматов, запитываемых с помощью гребенки. Потом ее вытаскивают, а нужный автомат демонтируют. Другого способа добиться желанной цели не существует.

Основные принципы подключения

Для подключения УЗО в щитке нужны два проводника. По первому из них ток поступает к нагрузке, а по второму — уходит от потребителя по внешнему контуру.

Как только происходит утечка тока, появляется разность между его величинами на входе и выходе. Когда результат превосходит заданную величину, УЗО срабатывает в аварийном режиме, защищая тем самым всю квартирную линию.

На аппараты защитного отключения негативно воздействуют КЗ (короткое замыкание) и перепады напряжения, поэтому они сами нуждаются в прикрытии. Задачу решают путем включения в схему автоматов.

В составе УЗО имеется кольцеобразный сердечник с двумя обмотками. По своим электрическим и физическим характеристикам обмотки идентичны

Ток, питающий электроприборы, поступает через одну из обмоток сердечника в одну сторону. Другую направленность он имеет во второй обмотке после прохождения через них.

Самостоятельное выполнение работ по монтажу устройств защиты предполагает использование схем. Как модульные УЗО, так и автоматы для них устанавливают в щитке.

Прежде чем начинать монтаж нужно решить следующие вопросы:

• сколько УЗО следует установить;
• где они должны находиться в схеме;
• как подключить, чтобы УЗО работало корректно.

Правило электромонтажа гласит, что все соединения в однофазной сети должны входить в подключаемые устройства сверху вниз.

Профессиональные электрики объясняют это тем, что если завести их снизу, то КПД у подавляющего большинства автоматов снизится на четверть. Кроме того, мастеру, работающему в щитовой, не придется дополнительно разбираться в схеме.

УЗО, рассчитанные для установки на отдельных линиях и обладающие малыми номиналами, в общую сеть монтировать нельзя. В случае несоблюдения этого правила возрастет как вероятность утечек, так и КЗ.

Планируем электропроводку дачного домика

Выбор УЗО по главным параметрам

Все технические нюансы, связанные с выбором УЗО, знают только профессиональные монтажники. По этой причине специалисты должны делать подбор устройств еще при разработке проекта.

Критерий #1. Нюансы подбора аппарата

При выборе аппарата в качестве основного критерия выступает номинальный ток, проходящий через него в длительных режимах работы.

Исходя из стабильного параметра — утечки тока, есть два основных класса УЗО: «А» и «АС». Аппараты последней категории более надежные

Величина In находится в диапазоне 6-125 А

Дифференциальный ток IΔn — вторая по важности характеристика. Это фиксированное значение, по достижении которого срабатывает УЗО

При его выборе из ряда: 10, 30, 100, 300, 500 мА, 1 А приоритет имеют требования безопасности.

Влияет на выбор и цель установки. Для обеспечения безопасной работы одного прибора ориентируются на значение номинального тока с небольшим запасом. Если защита нужна для дома в целом или для квартиры, все нагрузки суммируют.

Критерий #2. Существующие типы УЗО

Следует различать УЗО и по типам. Их всего два — электромеханические и электронные. Основной рабочий узел первого — магнитопровод с обмоткой. Его действие заключается в сравнении значений тока, уходящего в сеть и возвращающегося обратно.

Есть такая функция и в аппарате второго типа, только выполняет ее электронная плата. Работает она исключительно при наличии напряжения. Из-за этого электромеханический прибор защищает лучше.

У аппарата электромеханического типа имеется дифференциальный трансформатор+реле, а у электронного типа УЗО присутствует электронная плата. В этом заключается различие между ними

В ситуации, когда потребитель случайно коснется к фазному проводу, а плата окажется обесточенной, в случае установки электронного УЗО человек попадет под напряжение. При этом защитное устройство не сработает, а электромеханическое в таких условиях останется работоспособным.

Тонкости выбора УЗО описаны в этом материале.

Чем привлекательны дома из пеноблоков

Интерес к таким проектам постоянно растет, чему есть понятное объяснение: пеноблоки обладают превосходными технико-эксплуатационными свойствами.

Низкая плотность и, соответственно, малый вес. Если говорить о наиболее плотном и тяжелом конструкционном пенобетоне, то его плотность сравнима с плотностью древесины. Это упрощает не только транспортировку материала, но и работу с ним, а также снижает затраты на устройство фундамента под пеноблочный дом.

Блоки не тонут в воде в течение нескольких суток, что говорит об их малом весе

Крупноформатные блоки упрощают и ускоряют строительство

• Высокая прочность пеноблоков строительных марок позволяет использовать их при строительстве зданий высотой до трех этажей.
• Высокие теплоизоляционные свойства материала сравнимы с теми же свойствами древесины, а по отношению к керамическому кирпичу они выше в 3-4 раза. Другими словами, стена из пеноблоков толщиной 20 см удерживает тепло в помещении не хуже, чем стена из кирпича толщиной не менее 60 см. Если учесть различия в весе этих материалов, снова приходим к тому, что проект дома из пеноблоков обойдется дешевле и по материалозатратам, и по расходам на устройство фундамента.
• Отличная влагостойкость, обусловленная отсутствием открытых пор, и способность материала «дышать», что способствует созданию внутри дома здорового микроклимата.
• Высокие звукоизоляционные свойства материала также обеспечивают заполненные воздухом поры. Жильцам домов из пеноблоков не страшен уличный шум, даже если они расположены вблизи городской магистрали.
• Однородная структура мелкопористых блоков позволяет использовать самые разные методы обработки. Благодаря тому, что их можно сверлить, пилить, шлифовать и т.д., проекты дома из пеноблока могут быть очень разнообразными по внешнему дизайну, включать в себя арки, колонны, эркеры и другие декоративные элементы.

Механическая обработка пеноблоков легко проводится ручным инструментом

К другим достоинствам материала можно отнести морозостойкость (устойчивость к периодическому замораживанию и оттаиванию) и огнестойкость (как известно, бетон не горит). Кроме того, он не выделяет токсичных веществ даже при сильном нагревании и противостоит огню, не разрушаясь, в течение нескольких часов.

Лидерство пенобетона при проектировании современных домов обусловлено в первую очередь желанием застройщиков с наименьшими затратами обеспечить оптимальную теплозащиту дома. Немаловажным является и то, что такие дома возводятся очень быстро, не уступая при этом в качестве, прочности и эстетичности домам из традиционных кирпича и дерева.

Как спланировать встроенный шкаф вместительным, но не громоздким

Цена: 1 400 руб/кв.м.

Установка нового выключателя

Теперь нам надо понять, как заменить автомат в щитке на новое устройство. Последовательность работ та же, но в обратном порядке:

1. С помощью отвертки-индикатора проверяем отсутствие напряжения на проводах.
2. Верхнюю часть предохранителя накидываем на рейку.
3. Зажимную проушину оттягиваем отверткой, низ предохранителя прижимаем к рейке и защелкиваем на рейке.
4. Если была установлена гребенка-объединитель, то устанавливаем ее обратно на свое место.
5. Заводим контактные провода в зажимы и затягиваем отверткой.

Обычно с подключением проводов проблем не возникает, особенно если до вас электромонтажники постарались на провода установить обжатые наконечники. Если это не так, то есть вероятность деформации кончика провода. Поэтому лучше деформированный кончик провода перекусить кусачками и снова зачистить от изоляции. Вот после этого можно с уверенностью устанавливать проводку на место и зажимать отверткой.

Теперь на автомат можно подавать напряжение. Для этого общий выключатель надо вернуть в исходное положение.

Осталось проверить новое устройство на работоспособность. В доме подключаем электроприборы, а на щитке смотрим на контакты. Если признаков нагрева или искрений нет — работа по замене проведена правильно.

Принципы распределения электричества по группам

Распределительные щиты, в которых на всю квартиру используется несколько автоматов, остались в прошлом. Потребность в большом количестве модульных приборов объясняется удобством и повышенной безопасностью. Если в одной из комнат сломалась розетка, можно отключить один автомат, а остальная сеть продолжит работать в штатном режиме. Основные правила для распределения групп описаны ниже.

1. Мощные потребители. Все устройства с мощностью более 2 кВт подключают отдельно или объединяют в небольшие группы. Для каждой из них проводят отдельную линию с индивидуальным автоматом защиты. Как правило, сечение кабеля и номинал автомата выбирают с небольшим запасом. Для большинства случаев подходит медный кабель ВВГнг или NYM с сечением 2,5 мм2, а также автоматом на 16А.
2. Сверхмощные приборы требуют обязательных отдельных линий. К таким устройствам могут относиться проточные водонагреватели от 5,5 кВт и варочные поверхности, мощность которых начинается от 6,5 до 9,5 кВт. Для их подключения используют кабель сечением 4 или 6 мм2, а также автоматы на 25А и 32А.
3. Розеточные группы объединяют по комнатам, также создают несколько групп для одного большого помещения. Общая линия идет от щитка до распределительной коробки, где кабель разветвляется. Достаточно кабеля ВВГнг или NYM с сечением 2,5 мм2 и автомата на 16А.
4. Освещение распределяют по комнатам. К примеру, разные группы для ванной комнаты, спальни, балкона. Линии с проводом 1,5 мм2 защищаются автоматами на 10А.

Снеговик из ниток

Из обычных ниток и воздушных шариков можно сделать интересные и необычные поделки: от елочных игрушек до забавного снеговика. Дети будут в полном восторге и с удовольствием отнесут игрушку на выставку в садик.

Материалы:

• воздушные шарики;
• клей ПВА;
• нитки;
• синельная проволока;
• декоративные глазки;
• фетр;
• пуговицы;
• шапочка и шарфик.

Мастер-класс:

1. Надуваем два воздушных шарика для туловища и головы снеговика, скрепляем их вместе при помощи скотча.
2. Теперь нитки опускаем в баночку с клеем ПВА, оставляем на несколько минут, а затем полностью обматываем ими шарики, оставляем до полного высыхания.
3. Как только клей высохнет, шарики прокалываем и аккуратно извлекаем.

Теперь повязываем снеговику шарфик, приклеиваем глазки, улыбку и нос морковкой, который можно вырезать из фетра. Также приклеиваем шапочку и вставляем ручки из синельной проволоки.

Цитаты из интервью

Приведем несколько цитат от Марии Ситтель:

«Пришла на телевидение и вообще не думала, что там останусь. Попала, можно сказать, случайно: когда училась на 1-м курсе химико-биологического факультета. Верх брало любопытство: хотелось посмотреть ТВ изнутри, как все устроено, плюс хорошая подработка, по выходным в молодежной редакции».
«Тонкость нашей профессии заключается в том, что у ведущего новостей должен быть широкий кругозор и почти идеальное владение речью

Особенно это важно, когда вдруг необходимо заполнить паузу в эфире. А такое случается! Например, если репортаж, который должен выйти в эфир, вдруг задерживается в «монтажке»».
«В доме не может не быть швейной машинки

Это очень важно! У меня же трое мальчишек! Они на улицу сходили, в футбол поиграли — и штаны по швам… Швейная машинка — это как миксер, она облегчает жизнь. Раньше я, например, сама себе одежду шила, сейчас нет времени. Но думаю, опять начну».
«Я — мамочка и в душе всегда переживаю за детей. Бывали случаи, когда Саше приходилось гулять с коляской вокруг работы, а я в это время была в эфире, и сразу же по окончании бежала кормить голодную детку».

Допустимые схемы подключения автоматов

Наиболее распространена схема на электрических вводах жилого сектора — это 4 пробки, установленные над/под счетчиком. В старых правилах на каждый провод, на фазу и на «0», полагалась установка пробки. Поскольку в старом жилом секторе не существует «0» линии, провода, поступали от подъездной разводки 380 В. Поэтому пробки ставились на все линии отдельно.

Основная функция автоматов, при возникновении КЗ либо режимов с перегрузками в сети — отключить все внутриквартирные линии от напряжения. Чтобы достичь желаемого результата, потребуется выключить всего лишь фазный провод, «0» линии объединяются на «0»-шине.

Обзор моделей автоматов для счетчика

Автоматы производят множество производителей, в том числе и с мировым именем. В таблице приведен краткий обзор популярных в нашей стране устройств с указанием основных характеристик и примерной стоимости.

Модель	Характеристики	Ориентировочная стоимость, руб.
Legrand TX3 6000 404054 C 3P 10 A	Номинальный ток — 10 А Количество модулей — 3 Электрическая износостойкость — 10 тыс. циклов	480
ABB 1-пол. С16А	Тип крепления — DIN Номинальные токи — от 6 до 63 А Количество модулей — 1	170
ABB SH201L 2CDS241001R0164 C16	Номинальный ток — 16 А Номинальное напряжение 230-240 В Номинальный ток 16 А Частота 50-60 Гц Электрическая износостойкость — 10 тыс. циклов	210
IEK ВА47-29 3Р 50А C	Номинальное напряжение 230/400 В Частота 50 Гц Степень защиты IP 20	380

Функции байпаса в системе отопления

Уточним, что байпас – это трубопровод, предназначенный для протока воды в обход определенного участка магистрали, где установлено какое-либо оборудование. В схемах отопления его можно встретить в двух местах:

• в однотрубных системах в качестве перемычки на радиаторах;
• на распределительном коллекторе водяных теплых полов.

Как известно, в однотрубной системе отопления теплоотдача первой батареи влияет на работу следующей и так далее. Это касается как вертикальной, так и горизонтальной схемы. Если установка байпаса в системе отопления не сделана, то радиаторы будут включены последовательно. В результате первый из них отберет максимальное количество тепла, второй – все что осталось, а на долю третьего выпадет только охлажденный теплоноситель.

Чтобы этого не происходило, подача и обратка возле каждой батареи соединяется перемычкой, чьей задачей является направлять часть теплоносителя в обход радиатора. В данном случае принцип работы байпаса состоит в том, чтобы передать одинаковую часть тепла ближним и дальним отопительным приборам и уменьшить их зависимость друг от друга. Как это реализовано, можно увидеть на рисунке:

Важно. В показанной вертикальной системе устройство байпаса предусматривается таким, чтобы диаметр трубы был меньше основной линии и несколько смещен от ее оси в сторону. Цель – не дать теплоносителю под воздействием силы тяжести пройти по прямой, мимо радиатора

В горизонтальной же системе магистральная труба сама является байпасом, при этом никуда не смещается и везде остается одинакового проходного сечения

Цель – не дать теплоносителю под воздействием силы тяжести пройти по прямой, мимо радиатора. В горизонтальной же системе магистральная труба сама является байпасом, при этом никуда не смещается и везде остается одинакового проходного сечения.

В системе отопления байпас нужен для равномерного распределения тепла по батареям, а также для выполнения их ремонта или обслуживания. Если по каким-то причинам нужно отсоединить и снять отопительный прибор, то достаточно просто перекрыть 2 крана, установленные на входе и выходе теплоносителя. Тогда вода пойдет по обходному пути через перемычку.

А вот байпас для отопления на коллекторе водяного теплого пола играет уже другую роль. Здесь обводная линия – это часть смесительного узла с трехходовым клапаном. Задача узла – приготовить теплоноситель необходимой температуры для подачи в греющие контуры теплых полов. Ведь в этих контурах температура воды не превышает 45 ºС, в то время как в подающей магистрали она может быть и 80 ºС.

В обычном режиме трехходовой клапан пропускает горячую воду из системы к теплому полу в ограниченном количестве. Остальной теплоноситель проходит через этот автоматический байпас, смешивается с холодной водой из коллектора и возвращается назад, к котлу. Поскольку разница температур в магистрали и коллекторе значительна, то байпасная линия используется постоянно. Получается, что без нее нормальное функционирование напольного обогрева невозможно.

Схема соединения автоматов в электрощите

Прежде чем приступить к установке автоматов, необходимо внимательно изучить их схематичное устройство, ведь схема монтажа состоит из нескольких элементов с разными обозначениями.

Электромонтажная схема

Таблица 1. Элементы, используемые при монтаже электрощита.

Название	Характеристика
Автомат вводной	Его устанавливают на защиту целого контура электропроводки. Так, жилы основного кабеля фиксируют к зажимам автомата. Для удобства использования, впереди автомата закрепляют рубильник. Он позволяет отключить ток от всей конструкции, чтобы провести ремонтные работы. В этом случае кабель питания тоже необходимо завести на этот рубильник.
Счетчик	Его ставят уже после автоматов. Основным назначением счетчика является контроль потребляемой электроэнергии. Иногда его закрепляют в другом месте еще до электрощита вместе с автоматами (на лестничной площадке).
Устройство защитного отключения	Основной функцией УЗО является защита от ударов током и возгораний. К примеру, в малогабаритной квартире после счетчика устанавливают только одно УЗО, потому что больше не требуется из-за минимальной нагрузки. Иногда устанавливают несколько таких устройств на линии, где имеется большое потребление электроэнергии.
Линейные автоматы	Они требуются для линий в отдельные комнаты. При наличии высокого напряжения или замыкания они разрывают цепочку, благодаря чему предотвращают пожар или короткое замыкание. Они нужны для защиты различных электроприборов.
Дифференциальные автоматы	Их устанавливают вместо нескольких основных автоматов с защитным устройством на отдельных линиях для различных бытовых приборов.
Монтажная рейка	Рейка фиксируется к задней стенке основания щитка. В зависимости от размеров ящика, количество реек и модулей может отличаться. Для того чтобы приобрести щиток под определенное количество модулей, предварительно составляют подробный чертеж соединений.
Гребенка	Предназначаются с целью расключения щита, чтобы соединить нули с подводками заземления. В одном щитке имеются нулевые гребенки и заземляющие.
Шина распределения	Они связывают между собой линейные, дифференциальные автоматы и защитное устройство. Они надежно изолированы, благодаря чему безопасно фиксируют автоматы через входной зажим. Их используют как для фазы, так и для нуля.

Электросчетчик

Выводы и полезное видео по теме

Видео #1. Вариант сборки электрощита:

Видео #2. Инструкция и рекомендации по сборке для щита на 72 модуля:

Собрать электрощит своими руками можно, но проверка монтажа и подключения квалифицированным электромонтажником обязательна. Без соответствующего заключения организация, снабжающая дом электроэнергией, просто заблокирует линию.

Хотите рассказать о собственном опыте в проведении электромонтажных работ? Располагаете полезной информацией, которая могла бы пригодиться самостоятельным начинающим электрикам? Пишите, пожалуйста, комментарии в расположенном ниже блоке, публикуйте фото и задавайте вопросы по теме статьи.

Выводы и полезное видео по теме

Видеоролик, показывающий работу по сборке электрощитка «с нуля», – действенная помощь начинающему электрику.

Рекомендуется ознакомиться с видео-инструктажем, чтобы таким способом существенно обогатить личную копилку знаний:

Соорудить электрический щиток своими руками вполне допустимо. Другой вопрос – есть ли в этом смысл, если учитывать разнообразие уже готовой продукции, присутствующей на рынке. Подобрать можно ящик любой конфигурации – под самые разные строительные проекты.

Но чтобы качественно и правильно выполнить сборку щитка, включая монтаж автоматов, счетчика, выключателей и прочего оборудования, нужны знания и немалый электромонтажный опыт.

А для ввода питающей линии и подключения к ней потребителей потребуется профессиональный электрик с допуском на выполнение подобного рода работ.

Если у вас есть необходимые знания или приходилось собирать электрощиток своими руками, пожалуйста, поделитесь ценным советом с нашими читателями. Расскажите, возможно существуют какие-то тонкости о которых мы не упомянули в этом материале? Оставляйте свои комментарии в расположенном ниже блоке.

Вывод по подбору автоматов в щиток

Для нашего случая (санузел 1, расчетная мощность 3 кВт. Потребляемый ток = 3000 Вт/220В=13,6А) на основании вышеизложенного подберем кабель и защитный автомат.

Для тока 13,6А кабель 1,5  мм² можно использовать только в ущерб безопасности. Кроме того, учитывая непреложное правило

мы видим, что автомат нужен на 10А, что не подходит для питания нагрузки в 3 кВт.

Поэтому, выбираем для данной группы кабель 2,5 мм². Согласно таблице 1.3.4 и с поправкой 70%, его максимальный ток для нормальной эксплуатации будет равен 27х0,7=19А.

Проверим защиту. Выбираем автомат 16А, что больше максимального тока нагрузки. Тут нам понадобятся токо-временные характеристики, которые я привожу в очередной раз:

Кривые отключения или токо-временные характеристики

Автомат 16А в характеристикой С при токе 19А (в 1,18 раз больше номинала) сработает вообще неизвестно когда! Если мысленно продолжить кривую на графике вверх, то можно предположить, что это произойдет через 10000 сек, а это более 2 часов! Но не всё так плохо. Если взять ток из таблицы, то при 27 А (больше номинала автомата в автомат сработает за время от 30 до 100 секунд. Как повезёт.

Выходит, что для кабеля 2,5 мм², защищенного автоматом 16А, есть такие режимы работы, когда он будет некоторое время греться. Но для кабеля такой режим будет сравнительно кратковременным. Например, по данным таблицы 1.3.1 ПУЭ, в течении получаса допускается повышение тока на 20% от номинала (правда, это для кабелей с бумажной изоляцией).

В общем, будем считать, что такой режим приемлем . Это совпадает с таблицей от Шнайдера (Фото 9).

Выводы и полезное видео по теме

Нюансы установки всех элементов на квартирном щитке:

Подробности монтажа УЗО:

УЗО и автоматы — оборудование технически сложное. Его целесообразно устанавливать в местах, где электрический ток может нести угрозу как безопасности людей, так и домашней технике.

Монтаж его предусматривает учет многих параметров, поэтому как расчет, так и установку лучше выполнят квалифицированные специалисты.

Если у вас есть опыт самостоятельного монтажа УЗО, пожалуйста, поделитесь им с нашими читателями

Расскажите, каким моментам стоит уделить особое внимание. Оставляйте свои комментарии, задавайте вопросы в блоке под статьей
