Как подключить розетку правильно

Содержание:

Как расшифровать обозначения на корпусе?

Выше уже отмечалось, что на корпусе дифференциального автомата можно найти всю необходимую информацию.

Изучив основные параметры, легче принимать решение — подходит ли прибор под решения конкретных задач.

К наиболее важным обозначениям стоит отнести:

  • АВДТ — аббревиатура, сокращенный вариант полного названия («автоматический выключатель дифференциального тока»).
  • С25 — номинальный параметр тока. Здесь C — характеристика зависимости времени и тока, а 25 — предельный ток дифавтомата, превышение которого недопустимо.
  • 230 В — номинальное напряжение, при котором допускается применение аппарата (для бытовой сети).
  • In 30mA — параметр тока утечки. При достижении 30 мА работает УЗО.
  • Специальный знак, который подтверждает наличие функции УЗО и тип АВДТ. По наличию обозначения делается вывод о способности дифференциального автомата реагировать на постоянный или переменный пульсирующий ток.

Также на корпусе защитного изделия нанесена принципиальная схема

Обычному обывателю она может ничего не рассказать, поэтому на нее не обязательно обращать внимание

Также на внешней части устройства предусмотрена кнопка «ТЕСТ», необходимая для периодического контроля исправности устройства в части УЗО. Об особенностях проверки с помощью этого элемента мы уже говорили выше.

Что такое модуль упругости бетона?

Схемы подключения УЗО в трехфазной сети

Попробуем разобрать самые распространенные способы правильного подключения более детально. Несомненно, схема подключения УЗО после нескольких автоматов невозможна и неработоспособна.

Далее, после выключателей, он разводится к осветительным приборам и розеткам.

Глядя на схему монтажа, производятся те же действия, соблюдая цветовую маркировку проводов. Нужно заменить УЗО номиналом на одну ступень выше. Однофазные аппараты имеют 2 полюса, трехфазные — 4.

Однофазные аппараты имеют 2 полюса, трехфазные — 4. Схема подключения и устройства электромеханического четырехполюсного узо abb f На электронных четырехполюсных УЗО подключение нуля также отмечено буквой N на клемме. Согласно требованиями ГОСТ Р , минимальная величина этого параметра для конкретного устройства выбирается на порядок больше его номинального тока и обычно составляет , , а иногда и Ампер. Пример подключения приведен на рисунке ниже: Рис.

Способы подключения в частном доме и квартире

При наличии заземления установка УЗО в трехфазной сети ничем не отличается от подключения однофазных устройств защитного заземления. Но основное отличие состоит в том, что устройство защитного отключения, которое контролирует ток утечек, в схему подключения устанавливается вместе с автоматическим выключателем. Если качество изоляции в схеме хорошее, то через нее никаких токов утечки не будет.

Вот эта принципиальная схема: В ней автомат выполняет защиту сразу от трех вид нарушения изоляции, а, значит, короткого замыкания: между проводами под номерами 3 и 4; между входным нулевым контуром 2 и выходным фазным 3; между входным фазным 1 и выходным нулевым 4. К первому устройству защитного отключения подключено два автомата по 16 А, суммарный номинальный ток которых 32 А. В общем, все эти вопросы из серии правильности подключения узо, поэтому давайте разберем их подробно.

Кроме порога срабатывания защитное устройство характеризуется номинальной коммутационной способностью. Ноль к ней идет непосредственно от УЗО.

Как только возникает аварийная ситуация — где-то нарушается изоляция с последующим протеканием заряженных частиц на землю в обход нуля, дифференциальные токи будут отличаться и защита отключит питание

Если обратить внимание на фирму-производителя, то на сегодняшний день самая известная, работающая на российском рынке, — это ABB. Режим отключения электроснабжения Как видим, вся работа защит на отключение происходит в автоматическом режиме

А это уже приличный дисбаланс, который приведет к увеличению суммарного магнитного потока. Особенности подключения групповых узо С выбором номиналов для УЗО думаю, разобрались.
подключение автоматов

Как подключить стерео колонки

Стерео колонки бывают двух видов — это активные и пассивные. В активных колонках используется усилитель и поэтому они имеют кроме интерфейсного кабеля (обычно это mini-Jack 3.5) еще и кабель питания (может быть или вилка 220V или USB-кабель).

Кабели подключения стерео колонок

Для подключения необходимо интерфейсный кабель от колонок
соединить с зеленым разъемом на компьютере, как показано на фото. Подать
питание вставив, вилку в розетку или USB-кабель в компьютер.

Подключение стерео колонок

После этого нажатием на кнопку включения и прокруткой ролика
звука их необходимо включить.

Установка дополнительных драйверов не требуется.

Можно ли подключить автоматы после счетчика

В правилах устройства электоустановок оговорено, что для обеспечения безопасности работы с электросчетчиками (поверка, замена) перед счетчиком должен подключаться коммутационный аппарат или предохранитель.

Что собой представляет автоматический выключатель

В настоящее время функции предохранителей выполняют автоматические выключатели. Также в качестве коммутационного аппарата может выступать пакетный выключатель (пакетник) или рубильник. Коммутационный выключатель перед счетчиком называется вводным автоматом.

Наиболее простая схема

Обратите внимание! Электросчетчик является прибором учета электрической энергии. Во избежание проблем с контролирующими органами клеммы счетчика и вводного автомата должны быть опломбированы

В противном случае может последовать обвинение в хищении электроэнергии.

Все остальные приборы защиты сети и оборудования монтируются после счетчика.

К защитной аппаратуре относятся:

  • автоматические выключатели, которые устанавливаются на каждую линию или группу приборов и служат для защиты от превышения токовой нагрузки;
  • устройства защитного отключения, предохраняющие от ударов тока при использовании неисправного оборудования или при утечках в проводке;
  • дифференциальные автоматы, выполняющие обе перечисленные функции.

Инструкция по установке УЗО

Сначала нужно выбрать место для монтажа устройства. Применяются 2 варианта: щит или шкаф. Первый напоминает металлическую коробку без крышки, закрепленную на высоте, удобной для обслуживания.

Шкаф оснащен дверцей, которую можно закрывать на замок. Некоторые виды шкафов имеют отверстия, чтобы можно было снимать показания прибора учета, не распахивая специально дверцу, и отключать устройства.

Защитные приборы фиксируют на монтажных DIN-рейках, расположенных горизонтально. Модульная конструкция автоматов, дифавтоматов и УЗО позволяет разместить на одной рейке несколько штук

К левым клеммам на входе и на выходе всегда подключают нулевой провод, к правым – фазный. Один из вариантов:

  • входная клемма N (верхняя левая) – от вводного автомата;
  • выход N (нижняя левая) – на отдельную нулевую шину;
  • входная клемма L (верхняя правая) – от вводного автомата;
  • выход L (нижняя правая) – к групповым автоматам.

К моменту установки защитного устройства на щите уже могут быть установлены автоматические выключатели. Чтобы упорядочить расположение приборов и проводов, возможно, придется переставить устройства в определенном порядке.

Представляем пример установки вводного УЗО в электрошкаф, где уже стоит счетчик, вводный автомат и несколько автоматических выключателей для отдельных контуров — осветительного, розеточного и др.

Никогда не подключают УЗО на входе – оно всегда следует за общим вводным автоматическим выключателем. Если используют счетчик, то устройство защитного отключения переходит на третью позицию от входа.

Описание процесса подключения:

  • устанавливаем прибор на DIN-рейку справа от автомата –  достаточно приложить его и надавить с небольшим усилием до щелчка;
  • протягиваем разделанные и зачищенные провода от автомата и нулевой шины, вставляем в верхние клеммы согласно схеме, закручиваем крепежные винты;
  • таким же образом вставляем провода в нижние клеммы и закручиваем винты;
  • тестируем – сначала включаем общий автомат, затем УЗО, нажимаем кнопку «Тест»; при нажатии прибор должен отключиться.

Чтобы убедиться в правильности подключения, иногда инсценируют ток утечки. Берут два рабочих провода – «фазу» и «землю», одновременно подводят к цоколю электролампы. Появляется утечка, и прибор должен моментально сработать.

ООО «Строительный двор»

3 Дизайн помещения – учитываем цвет и светоотражающий эффект

Чтобы окрашенные обои стали украшением интерьера, следует правильно подобрать цвет и знать особенности светоотражающего эффекта краски. Обои под покраску первоначально бесцветные, имеют разную поверхность. Изначально допустимо окрасить обои в любой цвет, лучше светлый, что станет хорошей основой. В жилых помещениях предпочтение отдают пастельным тонам. Чтобы получить нужный оттенок, прибегаем к операции под название колерование. Оно возможно двумя способами: в домашних условиях и компьютерное. Для колерования необходимо купить пигмент и смешать его с краской.

Матовая краска поглощает свет, ее хорошо использовать в больших помещениях

В домашних условиях невозможно приготовить состав абсолютно одинакового оттенка в разных емкостях. А часто приходится это делать, когда красящего состава не хватает. Цвет после высыхания тоже невозможно предугадать, краска обычно темнеет. Поэтому лучше прибегнуть к компьютерной колеровке. Колеровочные машины сделают краску любого цвета, она получится абсолютно одинакового оттенка в разных емкостях. Даже если этого объема окажется недостаточно, компьютерная колеровка сделает еще нужное количество краски с абсолютным совпадением оттенка. Однозначно, компьютерная колеровка имеет явные преимущества.

Каждая краска для обоев под покраску по-своему отражает свет:

  1. 1. Глянцевая – имеет отблеск, дополнительно отражает свет. Рекомендуется применение в северных комнатах, нежелательно использовать в южных, где яркое освещение.
  2. 2. Полуглянцевая – оптимально отражает свет, применяется в большинстве комнат. Отражает неровности стены, основа должна быть ровной.
  3. 3. Матовая – поглощает свет. Она создает домашний уют, применяется для обойных материалов в помещениях с большим метражом.
  4. 4. Полуматовая – способность отражать свет небольшая. Хорошо выполняет свои функции в спальне, гостиной.
  5. 5. Атласная – сильно отражает свет. Искусственное освещение вызывает блики. Кухня, санузел – там ее применяют.

Схемы подключения УЗО в трехфазной сети

Городское жилье, как правило, питается от трехпроводной однофазной сети. В предыдущем разделе было рассказано, как подключить УЗО в квартире.

Загородные дома и домовладения часто потребляют намного больше электроэнергии. Их часто подключают к трехфазной сети. В загородном доме могут применяться электрические отопительные котлы, мощные водонагреватели для горячего водоснабжения. В подсобных помещениях часто организуются мастерские, оборудованные станками различного назначения.

Многие мощные нагрузки рассчитаны на напряжение 380 В. Для их питания должна использоваться проводка, состоящая из пяти проводников — трех фазных, нулевого и провода защитного заземления. Во многих местах эксплуатируются устаревшие четырехпроводные сети, в которых отсутствует отдельный заземляющий проводник. В этом случае для применения трехфазного УЗО хозяевам приходится самим изготавливать заземляющий контур и прокладывать сеть заземления.

При наличии заземления установка УЗО в трехфазной сети ничем не отличается от подключения однофазных устройств защитного заземления. Схемы подключения и критерии выбора аппаратов защиты остаются прежними.

В случае если есть значение мощности трехфазной нагрузки, питающейся от сети 380 В, номинальный ток можно рассчитать по формуле:

I = P /1,73 U,

где I — номинальный ток; P — мощность трехфазной нагрузки; U — напряжение трехфазной сети.

Watch this video on YouTube

«Стройпарк»

Схемы

При разработке схемы электропроводки в квартире или доме может быть много вариантов. Отличаться они могут удобством и надежностью эксплуатации, степенью защиты. Есть простые варианты, требующие минимума затрат. Они обычно реализуются в небольших сетях. Например, на дачах, в небольших квартирах с малым количеством бытовой техники. В большинстве случаев приходится ставить большое количество устройств, которые обеспечивают безопасность проводки и защищают от поражения током людей.

Схемы бывают разного уровня сложности

Простая схема

Не всегда имеет смысл устанавливать большое количество защитных устройств. Например, на даче сезонного посещения, где есть всего несколько розеток и освещение, достаточно поставить всего один дифавтомат на входе, от которого на группы потребителей — розетки и освещение — через автоматы пойдут отдельные линии.

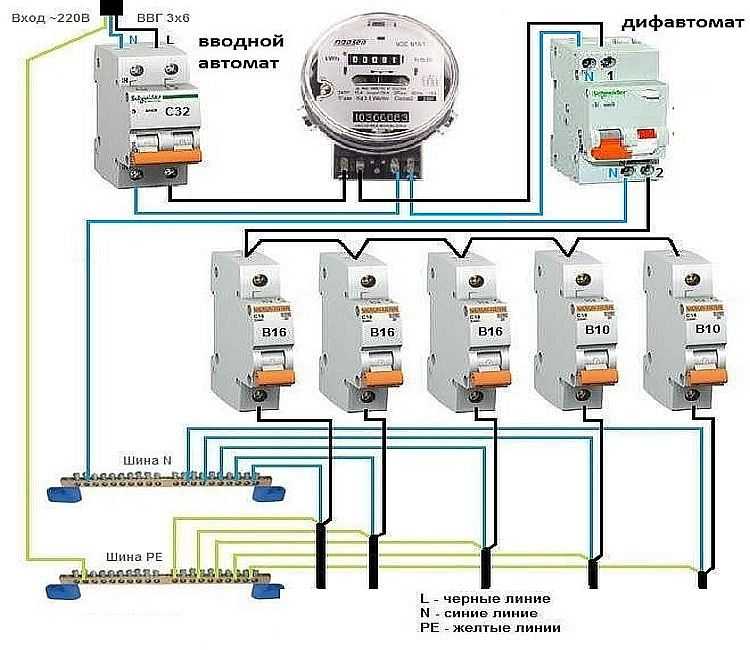

Простая схема подключения дифавтомата на небольшую сеть

Эта схема не потребует больших затрат, но при появлении тока утечки на любой из линий дифавтомат сработает, обесточив все. До выяснения и устранения причин света не будет.

Более надежная защита

Как уже говорили, отдельные дифавтоматы ставят на «мокрые» группы. К ним относятся кухня, ванная, наружное освещение, а также техника, использующая воду (кроме стиральной машинки). Такой способ построения системы дает более высокую степень безопасности и лучше защищает проводку, оборудование и человека.

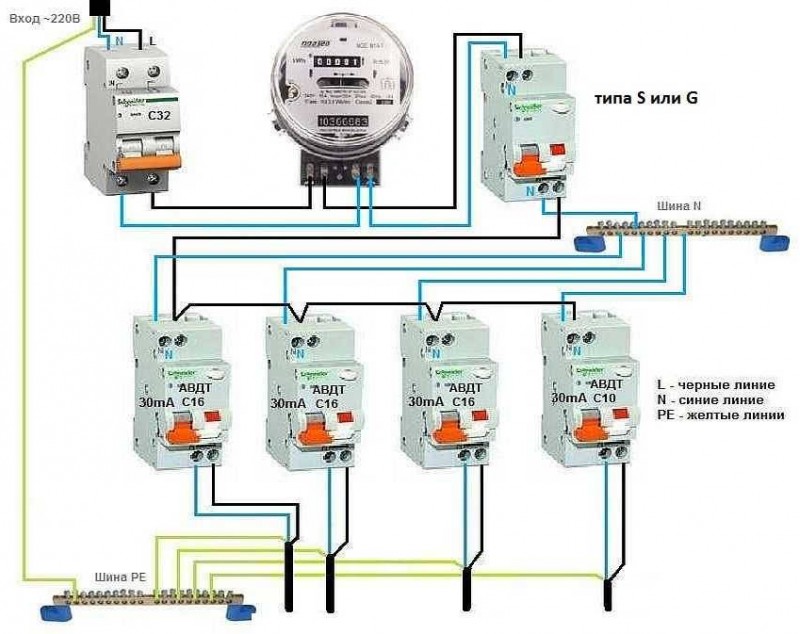

Более сложная и надежная схема: подключение дифавтомата на каждое потенциально опасное устройство

Реализация этого способа устройства проводки потребует больших материальных затрат, но работать система будет более надежно и стабильно. Так как при сработке одного из защитных устройств, остальная часть останется работоспособной. Такое подключение дифавтомата применяется в большинстве квартир и в небольших домах.

Селективные схемы

В разветвленных сетях электроснабжения возникает необходимость сделать систему еще более сложной и дорогостоящей. В таком варианте после счетчика устанавливается входной дифференциальный автомат класса S или G. Далее, на каждую группу идет свой автомат, а при необходимости ставятся еще и на отдельных потребителей. Подключение дифавтомата для этого случая смотрите на фото ниже.

Селективная схема установки дифавтомата

При таком построении системы при сработке одного из линейных устройств все остальные останутся в работе, так как входной автомат дифференциального отключения имеет задержку в срабатывании.

Особенности установки отдельных дифавтоматов

Такой способ подключения предполагает монтаж нескольких аппаратов. Так, защитное устройство фиксируют на каждую отходящую линию и энергоемкие потребители. К тому же, дополнительное устройство устанавливается отдельно перед группой УЗО. Получается, что на светильники ставят первый прибор, второй на группу розеток, третий на варочную панель и духовку.

Установка отдельных аппаратов по группам энергопотребления

Такой способ имеет очевидные плюсы, ведь обеспечивается полноценная защита системы. Кроме того, при возникновении неисправности, будет легко обнаружить проблемную линию и отремонтировать. Из недостатков следует отметить то, что жильцам придется потратить немало средств на покупку нескольких дифференциальных автоматов, которые стоят дороже обычных УЗО.

Подключение дифференциального автомата в электросхеме без заземления

Годами ранее при возведении любых объектов было обязательным наличие контура заземления. К нему подводили каждый распределительный щиток многоквартирного дома. Теперь при строительстве жилых и нежилых помещений не всегда предусматривают наличие контура заземления.

ООО «МКС»

Установка УЗО

Решение вопроса, как подключить УЗО или автомат, редко вызывает затруднения. Современные защитные аппараты выпускаются в стандартных модульных корпусах и устанавливаются на DIN-рейку. Для крепления на рейку их снабжают удобными защелками. Для подключения проводников в них применяют винтовые клеммы или пружинные зажимы, позволяющие производить безотверточный монтаж.

Производители предлагают распределительные щиты под DIN-рейку внутренней и наружной установки. Такие устройства имеют эстетичный внешний вид и позволяют быстро выполнить монтаж в городской квартире и в индивидуальном частном доме.

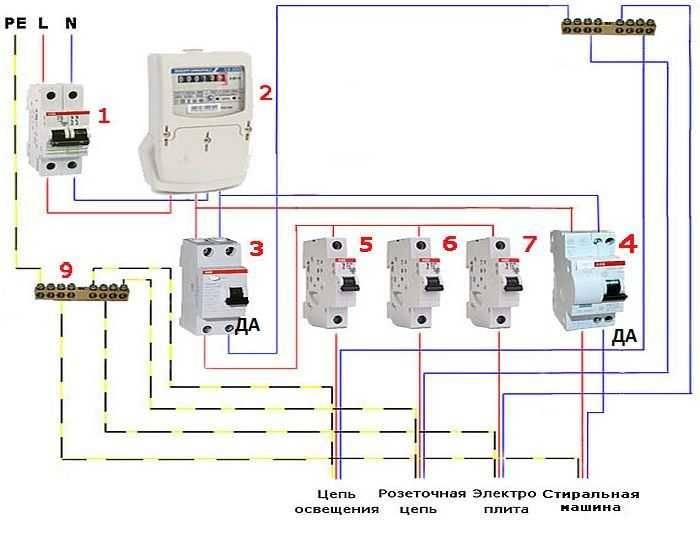

Схемы подключения автомата после счетчика

Разделение линий обычно производят по следующей методике:

  • линия освещения;
  • линия слаботочных розеток;
  • линия высокой нагрузки.

Под высокими нагрузками подразумеваются бытовые приборы, потребляющие большую мощность — бойлеры, электроплиты, стиральные и посудомоечные машины. Эти же устройства необходимо защищать при помощи УЗО, так как они работают в условиях повышенной влажности, и малейшая внутренняя неисправность может спровоцировать утечку тока на корпус.

УЗО

Важно! Электропроводка, предназначенная для подключения устройств освещения, обычно самая слабонагруженная и работает в нормальных условиях. Не всегда целесообразно устанавливать здесь дополнительное УЗО

Розетки в домах характеризуются тем, что в них можно подключать как устройства с низким электропотреблением, например, блок питания антенного усилителя, так и с мощным (пылесос или утюг). Параметры устройств защиты выбираются исходя из максимальной мощности подключенных устройств.

Ввод СИП в дом — 25 глупых ошибок при подключении электричества.

Основные понятия

Если требуется соединить два компьютера между собой, то следует воспользоваться схемой Gigabit Crossover, где первый конец провода опрессован по типу А, а другой — путем замены местами всех восьми проводов. Подключение настенной компьютерной розетки Практически все производители компьютерных розеток размещают внутри схему подключения, с обозначением порядка размещения проводов, исходя из их расцветки.
Это значит, что он стал на место и изоляция прорезана.
Некоторые изделия от разных производителей имеют отличия во внутреннем устройстве, но они только визуальные, а принцип подключения остается неизменным — выполнение кроссировки с соблюдением цветовой схемы и правильное производство обжима проводов в клемнике. Видео: обжим витой пары специальными инструментами Вместе с тем не всегда и не у всех под рукой может находиться инструмент необходимый для витой пары, поэтому существует другой вид обжимки — с использованием плоской отвёртки. Разновидности кабелей для интернета Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних, и т.
Это значит, скорее всего, что было приобретено нерабочее устройство с заводским браком. Обжим витых пар RJ выполняется инструментом, который называется обжимные клещи. Некоторое количество — минимум 2 штуки для каждой витой пары на оба конца кабеля , но лучше с запасом, особенно для тех, кто обжимает кабель впервые. Вскрываем крышку, закрывающую контактную часть.
Не надо думать, что нужно скрупулезно снимать оболочку с каждого проводка, после чего сажать его на болтовое соединение, как это происходит в обычных электрических розетках. Инструменты и материалы Сетевой кабель. Лицевая панель сконструирована на винтах, поэтому, чтобы ее снять, достаточно открутить эти винты.

Компьютерные сети

Конструктивные особенности витой пары обуславливаются требуемыми скоростными характеристиками передачи информации

Обжим проводов на клеммах розетки — важное условие для качественной коммутации Обзор продукции известных брендов — производителей интернет розеток Знаменитые торговые марки Legrand, VIKO, Lezard, Schneider пользуются заслуженным авторитетом на мировом рынке

Видео: установка розетки RJ для внутреннего монтажа В том случае, если для монтажа розетки был выбран открытый способ внешний монтаж для фиксации нужен будет дополнительный элемент — кабельный короб, который монтируется на стену. Таким образом, если не планируется высокий локальный трафик, расход проводов для построения сети можно уменьшить в два раза. Проверяют качество работы с помощью мультиметра. Для удобства его подключения существуют специальные розетки, благодаря которым любой кабель можно спрятать в стену. Если чувствуется, что необходимо дополнительное усилие, то желательно процесс обжима приостановить и опять все проверить.

Последовательность проводов прозвонить специальным сетевым тестером. Алгоритм последовательности действий следующий: Необходимо подготовить конец кабеля для обжима. Вот последовательность действий: Срезается верхний слой обмотки. Общая картинка, иллюстрирующая вид 4-пинового разъема, кабеля, а также его подключение к трубке и аппарату Используются для организации подключения телефонной линии.
Как соединить интернет кабель.

Основные ошибки подключения дифавтоматов

Иногда после подключения дифавтомата он не включается или вырубается при подключении любой нагрузки. Это значит, что что-то сделано не так. Есть несколько типичных ошибок, которые встречаются при самостоятельной сборке щитка:

  • Провода защитного нуля (земля) и рабочего нуля (нейтраль) где-то объединены. При такой ошибке дифавтомат вообще не включается — рычаги не фиксируются в верхнем положении. Придется искать где объединены или перепутаны «земля» и «ноль».
  • Иногда при подключении дифавтомата ноль на нагрузку или на ниже расположенные автоматы взят не с выхода устройства, а напрямую с нулевой шины. В таком случае рубильники становятся в рабочее положение, но при попытке подключить нагрузку, они моментально отключаются.
  • С выхода дифавтомата ноль подается не на нагрузку, а идет обратно на шину. Ноль на нагрузку тоже берется с шины. В этом случае рубильники становятся в рабочее положение, но кнопка «Тест» не работает и при попытке включить нагрузку происходит отключение.
  • Перепутано подключение ноля. С нулевой шины провод должен идти на соответствующий вход, обозначенный буквой N, который находится вверху, а не вниз. С нижней нулевой клеммы провод должен уходить на нагрузку. Симптомы аналогичны: рубильники включаются, «Тест» не работает, при подключении нагрузки происходит срабатывание.
  • При наличии в схеме двух дифавтоматов перепутаны нулевые провода. При такой ошибке оба устройства включаются, «Тест» работает на обоих устройствах, но при включении любой нагрузки выбивает сразу оба автомата.
  • При наличии двух дифавтоматов, идущие от них нули где-то дальше соединили. В этом случае оба автомата взводятся, но при нажатии на кнопку «тест» одного из них, вырубаются сразу два устройства. Аналогичная ситуация возникает при включении любой нагрузки.

Теперь вы не только можете выбрать и подключить дифференциальный автомат защиты, но и понять почему он выбивает, что именно пошло не так и самостоятельно исправить ситуацию.

Дизайн ванной в квартире со стиральной машинкой

Особенности эксплуатации отапливаемой бани

Если домостроение возведено на газифицированном участке, есть смысл организовать дежурное отопление в бане с использованием газового котла. Расход газа при этом будет незначительным, и водопровод в бане зимой не будет замерзать, если держать котел в период между помывками в режиме зажженного фитиля.

Стандартный газовый котел потребляет в этом режиме не более 2 м газа в сутки, что не приведет к финансовому краху домовладельца. Если баня имеет 3 стандартных помещения – моечно-душевое, парное и раздевалку, и при этом надежно утеплена, то температура внутри них даже в сильные морозы не опустится ниже +10 °C, что исключит промерзание и разрыв водопроводных труб, а хозяева получат дополнительные удобства:

  • отсутствие необходимости в обезвоживании водопроводной системы;
  • быстрый прогрев банных помещений при подготовке к мытью;
  • возможность использования помещения бани для хранения различных морозостойких материалов;
  • возможность установки накопительного резервуара для создания запаса воды.

https://youtube.com/watch?v=5rJvlAuuP_0

В заключение

Автоматы в щитке должны располагаться в строгом порядке

Строгое соблюдение технологии подключения должно стать основополагающим в деле установки. На вопрос, как подключить пакетник автомат, ответ будет один – главное, безопасно. Неправильная установка может привести к пожару и поломке не отдельно взятого прибора, а всей электрической цепи и большого количества бытовых приборов. Чтобы избежать подобных неприятностей, достаточно не торопиться, выполнять действия последовательно, с использованием качественных инструментов. При установке УЗО существуют свои нормативы и тонкости.

Подробнее об установке можно узнать из видео:

Выводы и полезное видео по теме

Ролик рассказывает о нюансах и показывает детали подключения защитного прибора в условиях эксплуатации электрической разводки, выполненной по системе TN-C.

Доходчивые разъяснения автора о работе УЗО в таких условиях и практические демонстрации:

Под завершение обзорного материала возможных схемных конфигураций с УЗО необходимо отметить актуальность использования этих приборов. Внедрение устройств отсечки по остаточным токам – это существенное повышение уровня безопасности при пользовании электрическими сетями. Главное – правильно выбирать и корректно подключать приборы.

Если у вас есть опыт подключения УЗО к однофазным сетям без заземления, пожалуйста, поделитесь им с нашими читателями

Расскажите, на какие моменты обязательно нужно обратить внимание, возможно вы знаете какие-то тонкости подключения о которых мы не упомянули в нашем материале? Оставляйте свои комментарии и задавайте вопросы в блоке под статьей
