Розетка с выключателем в одном корпусе: как подключить розетку с выключателем

Разновидности

1. Внутренний блок, состоящий из выключателя и розетки без заземления. Это самая простая и дешёвая модель. Однако при современном оснащении бытовой техникой отсутствие заземления является минусом.
2. Внутренний блок выключателем и розеткой с заземлением. Клавиша выключателя может иметь специальную световую индикацию, что поможет легко найти коммутационный аппарат в темноте.
3. Наружный блок с одноклавишным выключателем и розеткой, оборудованной специальной пластиковой крышкой и имеющей степень защиты IP 54 (от проникновения пыли и воды).

Точно такие же модели могут быть с применением тройного или двойного выключателя.

По расположению самих выключателя и розетки блоки делятся на горизонтальные (коммутационные аппараты расположены рядом) и вертикальные (выключатель расположен сверху розетки).

вертикальный блок с подсветкой выключателя

Наружные блоки применяют для монтажа при открытой электрической проводке, когда выключатель и розетка не утапливаются в специальное отверстие, а закрепляются с помощью планки на поверхности стены. Провода в этом случае прокладываются по стенам, они могут быть уложены в специальные пластиковые короба, заведены в гофрированные трубы либо просто открыто крепятся по стенам на фарфоровых изоляторах.

Внутренние блоки применяют при скрытой проводке. Само устройство вставляется в подрозетник, расположенный в стенной монтажной коробке, а провода прокладываются в специальных штробах внутри стен.

При выборе розеток, совмещенных с выключателями, отдавайте предпочтение моделям, сделанным из высококачественного пластика и имеющим заземление.

Если в доме есть маленькие дети и чтобы не допустить их самостоятельного знакомства с электричеством, выбирайте модели, где розетка имеет специальные защитные шторки. Они закрывают контакты, и если ребёнок начнёт тыкать в розетку чем-то металлическим, по крайней мере, будет исключена возможность его попадания под напряжение (шторки открываются только при одновременном введении двух штырьков вилки).

Обзор моделей

Для наглядности ассортимента подобных устройств, будет приведен обзор моделей с разными конструкциями, которые были выпущены ведущими производителями в этой области:

Совмещенный блок от производителя Makel

В конструкцию которого вошла одна розетка и выключатель с одной клавишей. Имеет компактные габариты 12,3х7,3х5,9 см., для изготовления корпуса был использован прочный и долговечный АБС-пластик, имеет уровень защиты IP

Цена такого устройства составляет около 300 рублей.

Существует модифицированный вариант такого блока, в котором была реализована повышенная степень защиты IP55, а в конструкцию добавлена специальная защитная крышка для розетки, что позволяет использовать данное устройство в уличных условиях.

Цена модификации составляет 450-480 рублей.

Если рассматривать двухклавишные блоки от Makel, то технические характеристики и габариты соответствуют показателям одноклавишного варианта, но цена на такое устройство выше и составляет около 350-380 рублей.

Модифицированный вариант двухклавишного приспособления, с дополнительным заземлением и степенью защиты IP55, обладает стоимостью около 500-550 рублей.

Viko

Используются для осуществления наружной установки блока. Если сравнивать их с рассмотренными моделями Makel, то наружные устройства обладают увеличенными габаритами при схожих технических параметрах, их стоимость при этом ниже. Так, двухклавишный наружный блок Viko будет стоить около 300 рублей.

Этюд

Отечественная продукция, которая выпускается компанией Schneider Electronics. Розетка полностью соответствует европейским стандартам, для изготовления корпуса использовалось комбинированное сочетание металла и прочного пластика, степень защиты устройства IP. При этом, двухклавишный блок, предназначенный для внутреннего монтажа, стоит около 240-300 рублей, что гораздо дешевле, чем импортные аналоги.

Бэлла

Отечественный вариант с невысокой стоимостью, который производится российской компанией «Кунцево-Электро». Организация предлагает широкий ассортимент моделей, которые, помимо всего прочего, отличаются формой и различными цветовыми решениями.

Для примера можно взять трехклавишный выключатель, совмещенный с розеткой, марки БКВР-212. С учетом его функционала и особенностей конструкции, блок был изготовлен и устанавливается не в классическом горизонтальном, а в вертикальном положении, что упрощает процесс эксплуатации. Устройство предназначено для внутреннего монтажа и обладает степенью защиты IP20, цена на него не превышает 190 рублей.

Подготовка проема

Процесс подготовки рабочей поверхности разнится из-за материалов, выбранных в качестве отделочных.

• Если решено облагородить проем декоративной смесью, необходимо произвести черновую отделку при помощи обычной штукатурки. После этого все поверхности требуется тщательно зачистить с помощью мелкодисперсной шкурки. Это позволит избежать отшелушивания штукатурного слоя. Применение строительного уровня или отвеса позволит сэкономить на финишном материале.

  Выравнивание проема штукатуркой при помощи правила и металлических уголков

• В случае с применением накладных элементов (каменных плиток или панелей ПВХ) выравнивание проема по уровню не требуется, достаточно скрыть явные недочеты – бугорки и ямки.
• Если же возводится обрешетка, в черновой отделке нет необходимости: все будет скрыто под прочным деревянным или металлическим каркасом.

  Гипсокартон по каркасу

• Гипсокартон – еще один вариант обшивки дверного проема, в результате которого получается идеально ровная поверхность. Не требует дополнительной обработки, можно красить или клеить обои сразу же после монтажа и затирки стыков.

  Выравнивание гипсокартоном без каркаса на клей

Рекомендация для всех, кто проводит ремонтные работы своими руками: обязательно используйте грунтовку для создания наилучшей сцепки поверхности стены и декоративных смесей.

Это интересно: Дверной проем без двери своими руками: распишем во всех подробностях

Расход смеси

Обычно средний расход ровнителя на м2 полезной площади указывается на упаковке товара производителем (обычно один литр раствора на квадратный метр при толщине слоя в 1 миллиметр). В зависимости от производителя и плотности готовой смеси расход будет незначительно колебаться в ту или иную сторону. Если брать в килограммах то расход на м2 полиуретановых растворов составляет 1,4 килограмма, строительных материалов, сделанных на основание эпоксидной смолы – 1,5 килограмма.

Рассмотрим конкретный пример. Допустим нам необходимо сделать наливной пол эпоксидной самовыравнивающейся смесью, при этом площадь помещения составляет 20 квадратных метров, толщина слоя 1 сантиметр.

Для начала определим, какое количество сухой смеси пойдёт на каждый квадратный метр полезной площади – 1,5*10=15 килограммов. Теперь узнаем общий вес наливного пола для комнаты площадью 20м2 – 15*20=300. Количество мешков строительного материала тоже определить достаточно просто, ведь в тару вмещается 25 килограммов смеси. В нашем случае 300/25=12 мешков.

Декорирование проема камнем

Отделка декоративным камнем дверных проемов – все также популярный способ, который абсолютно не уступает более современным вариантам оформления. Особенно актуален такой вариант в собственных домах. Как правило, для декорирования проема используют песчаник и известняк, а также их искусственные аналоги:

• Сланец.
• Мрамор.
• Гранит.
• Керамогранит и т.д.

Арка украшенная декоративным камнем

В основном, данный вариант декора дверных проемов сочетают с штукатуркой либо окрашенными стенами

Но, обратите внимание, такой дизайн проема требует больше усилий и времени, ведь перед оформлением камнем, поверхность тщательно подготавливают, оштукатуривают и красят. Если подобные работы выполняет не мастер, лучше всего предварительно разметить стену, чтобы правильно уложить булыжник

Несмотря на то, что наиболее эффектно выглядят хаотично уложенные композиции, новичку даже такое решение лучше распланировать, дабы итоговая картина выглядела аккуратно и не слишком грубо.

Входные пластиковые двери: виды, материалы

Общие рекомендации и полезные советы

Существует несколько важных моментов, о которых забывать нельзя. Они касаются как монтажных работ, так и выбора оборудования.

Выполнение простых правил сделает систему более безопасной и надежной, что актуально для сети закрытого типа.

Не забывайте, что любые действия с электрическими приборами и установками производятся только после отключения электроэнергии на общеквартирном щите. Перед каждой операцией с проводами следует убедиться в том, что контур обесточен.

Если вместо обычного двухклавишника вы захотите установить выключатель бесконтактного типа или прибор с диммером, обязательно изучите схему, так как монтаж таких устройств может отличаться.

Как удалить старую водоэмульсионку

Компании-производители

Нередко выбор того или иного выключателя с розеткой обусловлен привлекательностью дизайна. К примеру, испанская фирма «Fede» производит модели, стилизованные под старину. Продукция немецкой компании «Gira» отличается современным изысканным дизайном. Электрика от французского производителя «Legrand» удачно встраивается в окружающий интерьер: производятся как вертикальные, так и горизонтальные модификации. Пожалуй, самый широкий выбор изделий представляет компания «ABB». В производственной линейке этой швейцарской компании имеются и изделия со светодиодной подсветкой.

Среди российских производителей можно выделить «Кунцево-Электро». Компания выпускает несколько моделей трехклавишных выключателей:

• БЭЛЛА БКВР-039 (имеется розетка без заземлительного контакта);
• БЭЛЛА БКВР-212 (есть индикационная подсветка);
• БЭЛЛА БКВР-036 (модель оснащается евророзеткой и защитными шторками).

Блок комбинированный Бэлла БКВР-033 и БКВР-054

Указанные выключатели работают в сетях 220 В с номиналом тока 10 А. Производятся в России модели и под номинальный ток 16 А с заземлением. К примеру, НПО «Электротехника» выпускает модели БЗВРзк-С и БЗВРзкш-С.

Устройство: преимущества и недостатки

До недавнего времени присоединение различных элементов — розетки и выключателя — производили в отдельной распределительной коробке, а потом их разносили в те места, которые были определены проектом. Сейчас на первое место выходит экономия: как времени, так и усилий. Спаренные конструкции дают возможность провести операцию гораздо быстрее.

Плюсы

Среди достоинств совмещенных блоков:

1. Более простая схема, благодаря которой нет необходимости в прокладывании проводов к каждому элементу.
2. Достаточно легкая разметка из-за большего размера блока.
3. Максимально быстрый монтаж на стены.
4. Минимальное количество отверстий.

Нельзя сказать, что у этого решения нет недостатков.

Минусы

К ним относится:

1. Высокая цена. Совмещенные блоки, что естественно, стоят дороже, чем отдельные элементы.
2. Непрактичность. Если из строя выходит одна составляющая устройства, то чаще приходится менять весь блок.
3. Возросшая нагрузка на провода. В этом случае необходим расчет их сечения, иначе риск перегрева будет высок. Для подключения блочного устройства рекомендуют учитывать максимальную нагрузку.
4. Ограничения в расположении. Совмещенный элемент уже не поместить в верхней части стены, так как в этом случае вид комнаты будет портить вилка и кабель электроприбора, необходимого постоянно. «Включать свет» станет не очень удобно, особенно в темноте.

Самый большой минус — необходимость замены всего блока, если один из элементов неожиданно откажется работать. Со всеми остальными недостатками можно смириться. Но оправдана ли покупка такого изобретения?

Что лучше: совместно или отдельно?

Еще совсем недавно таких «хитрых» конструкций в продаже вовсе не было. Люди спокойно обходились без них, так как большой надобности в совмещении в одном блоке приборов, совершенно различных по функциональности, не было. Традиционная схема имела и имеет преимущества:

Если сравнивать обычные устройства и новомодные совмещенные блоки, то одно преимущество последних приборов некоторых домашних мастеров очень привлекает. Это более простая прокладка скрытой проводки, если стены сильно «уродовать» не хочется. В этом случае две отдельные канавки и разные отверстия под монтажные коробки делать не потребуется.

Когда использование блоков оправдано?

Самым проблемным местом в квартире многоэтажного дома может стать коридор, который часто не может похвастаться достаточным метражом. И в этом случае объединение выключателя (или нескольких) и точки подключения к электросети помогает решить сразу несколько задач.

1. Как правило, необходимости в разветвленной розеточной сети в прихожих нет, так как постоянно работающие электроприборы там обычно отсутствуют. Однако периодически хозяевам требуется подключение зарядки мобильного устройства, пылесоса. Кроме того, так может находиться база для радиотелефона. В этом случае совмещенный блок в качестве дополнительной точки обещает максимальное удобство.
2. Свободное место на стенах коридоров чаще недостижимая мечта, так как их занимают массивные гардеробные шкафы, вешалки и почти обязательный атрибут — зеркало. Часть стены прихожей может отнимать распределительный щиток и счетчик. Если места остается минимум, то компактное коммутационное оборудование — оптимальный выход.
3. Объединение розетки с выключателем дает возможность сэкономить на электропроводке. Блок — спасение, если нет желания портить стену прихожей. Выделять место, еще оставшееся свободным, под второй распределительный щит также не понадобится.

Все эти ситуации — нередкое явление в многоквартирных домах, поэтому множество проблем поможет решить одна, но универсальная конструкция.

Цены

Цена блоков «розетка-выключатель» хозяев не разорит, но из-за двух элементов стоят они дороже отдельных изделий. Конструкции с одной клавишей можно приобрести за 100 или 200 с лишним рублей. Универсальный прибор с двумя клавишами обойдется в 300-400 рублей, в том числе и с розетками, имеющими защиту от влаги. Однако самые дорогие изделия для закрытого и (особенно) открытого монтажа могут стоить от тысячи до нескольких тысяч.

Устройство водяного теплого пола в каркасном доме без стяжки

Можно ли сделать водяной теплый пол без стяжки? Можно. Есть две системы — полистирольная и реечная. Полистирольная — это плиты экструзионного пенополистирола со сформованными выступами. В эти выступы укладывают трубы. То есть, сразу в одной плите и утепление, и фиксация труб. Но цена на такие плиты высокая. Поэтому обычно предпочитают укладывать обычный полистирол, на него сетку, а к ней крепят трубы. Затрат по времени больше, но по деньгам меньше.

Как сделать теплый водяной пол в каркасном доме без стяжки

Еще вариант устройства водяного пола без стяжки — реечный. На черновой пол набиваются рейки с определенным шагом. Шаг высчитывают так, чтобы в промежутки помещалась труба с теплоносителем. Все просто. Но при таком устройстве теплоотдача будет невелика. Получается, что труба лежит на доске, над ней прослойка воздуха и только затем идет покрытие пола. В общем, пол будет комфортным, но как вариант отопления его рассматривать не стоит.

Водяной подогрев пола в каркасном доме без стяжки

Можно улучшить ситуацию, уложив в промежутки пластины из металла. Они лучше отбирают тепло, лучше его передают. И площадь контакта с нагретой поверхностью при таком устройстве больше. Но снова таки, пластины — дополнительные расходы. Но пол будет прогреваться быстрее.

Материалы для отделки дверного проёма

Детская

Бирюзовая гамма одинаково уютно смотрится в комнатах как для мальчиков, так и для девочек. Варьироваться могут оттенки, насыщенность красок. Чтобы придать помещению оживленный вид, сине-зеленый тон обязательно комбинируют с несколькими цветами:

Соединение белого и бирюзового для детской наиболее удачно. Такой дуэт работает на зрительное увеличение пространства. В комнатах малышей лучше бледный бирюзовый сделать фоном, чтобы создать атмосферу защищенности и спокойствия. Отлично впишутся в комнаты белая мебель, текстиль. Разноцветные игрушки добавят ярких штрихов и живописно раскрасят интерьер.

Отлично смотрится в комнате мальчиков и девочек

В комнатах подростков и младших школьников белый цвет может стать основным. Разбавят стерильность обстановки сине-зеленая мебель, текстиль, аксессуары.

Оранжево-бирюзовый «тандем» богат на оттенки. Чтобы не создать в комнате слишком яркую и наляпистую обстановку, насыщенность красок мягко дозируют. Более выделяющимся делают один цвет: размытый оранжевый тон оживят сине-зеленые элементы (подушки, занавески, мебель). Или на бледном бирюзовом фоне ярко выделяются оранжевые акценты (узор на обоях, лампы, картинки);

Оживляем оранжевым цветом

Чтобы эффектно смотрелся бирюзово-салатовый интерьер, обстановку сразу дополняют нейтральными цветами: белый, светло-коричневый, беж. Иначе комната будет выглядеть скучно и однообразно, ведь салатовый и сине-зеленый – близкие цвета. Уместно подобрать для детской разноцветную мебель (бело-салатовый шкаф, бирюзово-салатовую кровать).

Розовые оттенки подходят исключительно к девичьей комнате. Это очень капризный цветовой дуэт. Бирюзовый с голубоватым оттенком органично смотрится с красновато-розовым цветом. А уже к зеленовато-бирюзовому подойдет розовый с персиковыми тонами.

Капризный дуэт с розовым

Дети быстро растут и такое сочетание может ребенку скоро наскучить. Поэтому в розовой гамме лучше подбирать декор, текстиль, небольшую мебель (пуфы, полочки, кресло). Как только вкусы изменятся, поменять тон аксессуаров (на беж, белый, светло-серый) не составит труда.

Поэтому уместно выбрать напольное покрытие и мебель светлой или темной древесины.

Вариант для мальчиков

Мебель белого, бежевого оттенков также органично впишется в обстановку. Акцентными цветами могут быть оранжевый, насыщенно синий или ярко голубой. Как правило, детская оформляется в морском стиле.

Лучшие Идеи для маленьких, узких, тесных, угловых коридоров и способы их превращения в удобную Прихожую (200+ Фото)

Рубрики

Что дает использование блока розеток

Это очень удобно, если в одном месте комнаты необходимо подключить несколько потребителей, например, настольный компьютер с монитором, принтером и целым арсеналом гаджетов. В этом случае подключение компьютерной розетки позволит отказаться от традиционной переноски на несколько разъемов и вороха проводов под ногами.

Перед тем как подключить компьютерную розетку, необходимо провести несколько подготовительных операций и предварительный монтаж проводки:

• Монтируем в стене количество подрозетников, размер зависит от количества потребителей, которое планируется подключить к блоку;
• Собираем в блоке розеток линию заземления;
• Заводим в подрозетники шлейфы и подключаем контакты к проводке;
• Собираем блок розеток.

Подключить подобный блок сможет любой человек, имеющий хотя бы поверхностное представление о правилах сборки и коммутации электропроводки. При необходимости для компьютерной розетки можно установить блок, совмещенный с выключателем и индикатором сети. Нередко приходится добавлять выносной шнур для сетевого удлинителя, чтобы подключить дополнительную бытовую технику, тот же телевизор или музыкальный центр, находящиеся в другом конце комнаты.

Важно! Для компьютерной или любой другой сложной электронной техники очень важно правильно подключить нулевую заземляющую жилу. Все провода фазы и нуля в блоке нужно подключить шлейфом или, проще говоря, параллельно друг другу

Все, кроме заземления. Заземляющие проводники на всех контактах блока необходимо соединять только звездой. Что это дает?

Все провода фазы и нуля в блоке нужно подключить шлейфом или, проще говоря, параллельно друг другу. Все, кроме заземления. Заземляющие проводники на всех контактах блока необходимо соединять только звездой. Что это дает?

Во-первых, подключить «землю» таким способом требуют правила ПУЭ. Каждый потребитель нужно подключить к шине заземления индивидуальным проводом, но это не главное. Во-вторых, в этом случае при аварии и замыкании любого из потребителей на землю, перегорании нагруженного провода «земли», остальные потребители останутся подключенными к шине заземления.

Аналогично по той же схеме выполняется подключение блока с выключателем. Например, в одной конструкции установить розетку и двухклавишный выключатель для ванны и туалета. От того, насколько грамотно выполнена схема подключения блока из розеток и выключателя, проводка и заземление, зависит защита от удара электрическим током.

Подключение 3-х клавишного выключателя и розетки

Зачастую тройной выключатель устанавливают в один блок с розеткой. Как правильно выполнить такое подключение?

Прежде всего вы должны знать, что для такого монтажа уже необходимо использовать медный кабель сечением 2,5мм2.

Кабель данного сечения должен идти не только от распредкоробки до выключателя, но и самое главное от щитовой, до этой самой распаечной коробки.

Кабель 5*2,5мм2 спускаете по штробе к блоку выключатель+розетка. Теперь по нему нужно будет завести не только фазу, но и ноль. Общий фазный проводник лучше подключить к контакту розетки, так как именно на ней, нагрузка больше чем на светильниках.

А уже далее, перемычкой, пустить эту фазу на верхнюю клемму 3-х клавишного выключателя.

Ноль подключается на второй контакт розетки. Остальные три провода, по уже ранее рассмотренной схеме, заводятся под три нижних контакта трехклавишника.

Расключение проводов в распаечной коробке, выполняется практически аналогично рассмотренному выше. За исключением того, что необходимо подключить еще одну нулевую жилу к общей точке нолей.

Как подключить 3 или 4 розетки в одном блоке

Если в одном месте необходимо установить больше 2 розеток для подключения электроприборов, бытовой техники или телефона, компьютерной сети, тогда используется блок розеток, т. е. все розетки будут под одной крышкой.

Электрические розетки в блоке все подключаются параллельно. Перед началом подключения необходимо сделать и завести перемычки из 3 проводов в каждое посадочное место. Не делайте перемычки очень длинными, потому что потом провода будут мешать и не позволять плотно сесть розетке в монтажной коробке.

Блок розеток устанавливается и подключается в следующем порядке:

1. Разбираются все розетки.
2. Зачищаем провода или кабель электропитания и все перемычки между коробками. Кабель от распределительной коробки электропроводки всегда оставляйте с запасом, что бы потом при необходимости возможно было бы зачистить провода заново и сделать повторное подключение.
3. Подключаем первую розетку с приходящим кабелем электропитания по этой инструкции .
4. Устанавливаем электрическую розетку по уровню в монтажной коробке.
5. Подключаем по цветам параллельно провода и устанавливаем вторую, и аналогично последующие розетки в монтажных коробках. На последней будет подключаться только 3 провода.
6. Ставим крышку и закручиваем крышки с прорезями под вилку на каждой розетке.

• Ремонт выключателей и розеток
• Стандарты установки розеток и.
• Видео 20. Как сделать электрический.
• Подключение розетки на 220 Вольт

А Вы могли бы рассказать о схеме подключения для такого случая: Куплен однокнопочный выключатель с розеткой, выполненные в одном общем корпусе. Задача: Сейчас в стене стоит обычная розетка. Хочу её убрать и вместо неё поставить этот блок, причем нужно всю эту конструкцию подключить так, чтобы выключатель включал и выключал розетку. (в розетку будет подключен Вай Фай роутер). Можно ли так сделать и если «да» то как ?

Теоретически да. Но надо иметь в виду, что производители таких изделий на это не закладываются. В один корпус розетка и выключатель объединяются только для экономии места и чтобы лишнее отверстие не пробивать. Т.е.,выключает и включает условную люстру (он подсоединяется в разрыв провода-«фазы»), а в розетку вставляется вилка от вашего роутера. Как реализовать именно ваш замысел? Вообще если соединить последовательно (естественно, не перепутав провода) выключатель и розетку, может сработать. Лучше это делать не напрямую, а через распределительную коробку. Но я, честно говоря, ни разу не имел дело с такой ситуацией, поэтому, если что, «я не виноват» ?

Просто и понятно, что людям и нужно, видно, автор в «теме».

Здравствуйте! Нужно ли для розеток и лампочек(освещения), тянуть отдельные линии проводов, и ставить разные автоматы? Я хотела сделать всё как у Вас на первой схеме, но электрик говорит, что для освещения и розеток нужны разные автоматы. Можно ли подключить 3 розетки через одну распаячную коробку, а затем через другую выключатели, не протягивая отдельную линию для освещения?

Юлия, здравствуйте. Ни запрета, ни указания прямого в нормативной документации на это нет. Есть рекомендация разделять световую и силовую части электропроводки если речь идет о квартире личного, не общественного пользования. Так что можете делать от розеточной группы даже в той же распределительной коробке.

Большое спасибо за ответ, всё очень чётко и понятно. Я строю дом для себя, если не трудно. расскажите, пожалуйста, на чём основана такая рекомендация?

Только на удобстве. В случае ремонта у вас всегда есть электричество, либо вы пользуетесь светом, когда идет ремонт розеток, либо от розеток включаете какой-нибудь светильник, когда ремонтируете световую часть. В случае с общественными зданиями При пожаре вероятность выхода из строя сразу силовой и световой группы меньше, но там еще предусмотрено аварийное освещение, в котором стоят независимые источники питания, либо отдельно, либо в каждом аварийном светильнике, причем цепи аварийного освещения прокладываются отдельными магистралями, чтобы при пожаре они как можно дольше находились в работе, да и провод там специальный, который способен работать в течение 30 минут даже находясь в огне.

Ещё раз большое спасибо, теперь точно знаю как мне всё сделать!

Подключение розетки и выключателя

При подключении розетки и выключателя, достаточно рассмотреть схемы их подключения и все станет на свои места. Следует также рассмотреть схемы подключения розетки с одинарным, двойным и тройным выключателем.

Обычно, проблему человека, который хочет просто заменить блок выключатель – розетка составляет то, что он видит только пучок проводов, который не дает ему общей картины, а значит, мешает правильно сориентироваться. Еще может быть предыдущий монтаж выполнен с неправильной фазировкой, что тоже не добавляет ясности. Поэтому хватит слов, давайте разбираться.

Схема подключения розетки с одноклавишным выключателем

Выключатель отключен (на его вход через лампочку приходит ноль)

Выключатель включен (через него фаза поступает на лампочку)

Как видим из схемы для подключения розетки с выключателем, нам требуется три провода: по одному приходит фаза, по-другому ноль, а по третьему через перемычку на вход выключателя фаза возвращается запитывая лампочку светильника.

Следует учесть, что первые три рисунка (верху) с правильным подключением, то есть ноль с распределительной коробки идет сразу на лампу.

Тогда в коробке расключения розетки и выключателя мы видим три провода. Два, на которых ноль (один ноль мы получаем через подключённую лампу), а другой с фазой. Это при условии, подключенной исправной лампы.

При замене блока, мы можем (предварительно обесточив линию) просто повторить подключение (подкинув аналогичный блок или розетку с выключателем). Но, если такой возможности нет, нам нужно точно определить, где какой провод. Для этого обесточив линию, делаем косоплет.

Фото косоплета на три жилы.

Он поможет нам избежать замыкания проводов и даст возможность при необходимости разместить провода в нужной нам последовательности.

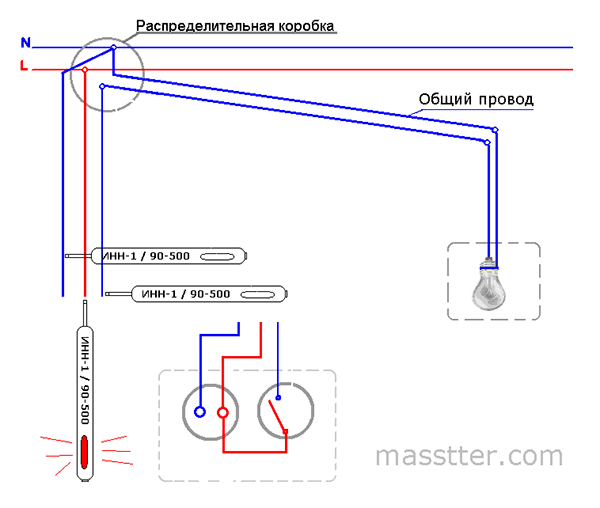

Затем включаем линию и индикатором находим фазу, через нее (фазу) контрольной лампочкой определяем прямой ноль (контрольная лампочка светится в полный накал), ноль и фаза подключаются к розетке, другой провод через выключатель (фаза перемычкой подается на вход выключателя) должен запитать лампу .

При прикосновению к нему (остававшийся провод) контрольная лампа светится в пол накала, а светильник слабо загорается (если подключена лампа накала) или загорается в полную мощность (современные лампы).

Определившись с проводами, обесточиваем линию и подключаем блок розетку-выключатель. Собрав, включаем и проверяем работоспособность.

Схема подключения розетки с одноклавишным выключателем с неправильной фазировкой

Неправильная фазировка легко определяется, тем, что индикатор покажет два провода с фазой. Все действия остаются прежними, что и описаны выше с той лишь разницей, что теперь прямая фаза находится (ищется) через ноль, и он же (ноль) через перемычку подается на вход выключателя.

Вам может попасться ситуация, когда будет не три, а четыре провода, не пугайтесь, значит один провод либо не рабочий, либо взят пара за жилу (два провода просто соединены вместе). Просто заизолируйте ненужный вам провод и все.

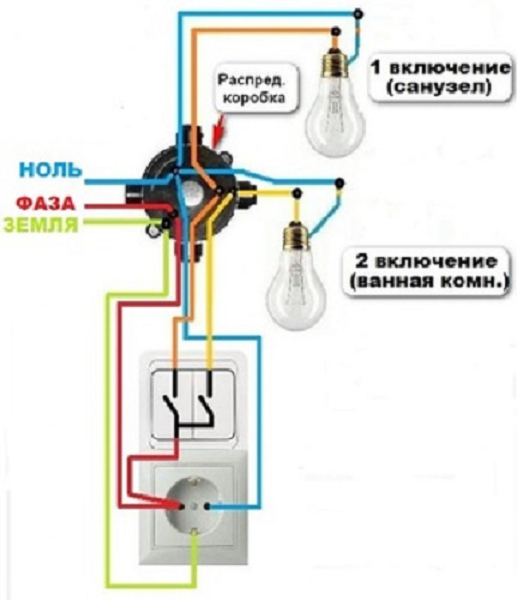

Схема подключения розетки с двухклавишным выключателем

Выключатель отключен (на его входа через лампочки приходит ноль)

Выключатель включен (через него фаза поступает на лампочки)

Как видим все тоже самое только добавился еще один провод. Не забываем про косоплет.

Фото косоплета на четыре жилы.

Схема подключения розетки с трехклавишным выключателем

Выключатель отключен (на его входа через лампочки приходит ноль)

Выключатель включен (через него фаза поступает на лампочки)

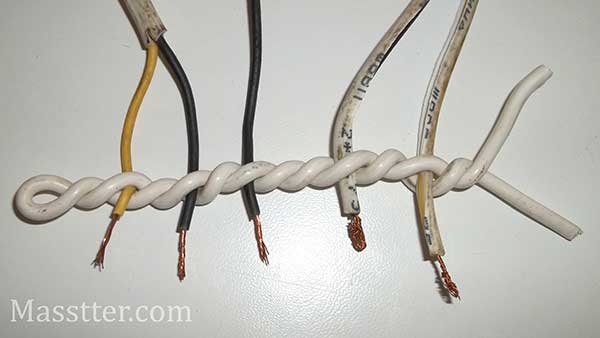

Фото косоплета на пять жил.

Схема не на много усложняется при подключении розетки и трехклавишного выключателя, но если вы разобрались с предыдущими схемами, то и эта не представит для вас сложность.

На практике здесь тоже может выходить не пять, а шесть проводов, но это значит, что электромонтёр просто не захотел отделять один провод от сдвоенного и один провод либо не рабочий, либо взят пара за жилу.

Как подключить розетку с выключателем | Видео пояснение

На этом все, удачного вам монтажа!

В предыдущей статье Я рассказывал как подключаются одиночные или двойные электрические розетки к электропроводке или между собой- шлейфом. Сейчас Я расскажу подробно о том, как правильно подключаются блоки, состоящие из розетки +выключатель света или из трех, четырех розеток.

Учитываете. что в одном блоке под одной крышкой совмещаются не только выключатели, электрические розетки, но и при необходимости телефонные и компьютерные.

Перед началом работ по подключению электрических розеток- необходимо отключить автоматом электропитание и и убедится в отсутствии напряжения при помощи индикаторной отвертки.

Туфли бирюзового цвета

Если ранее популярностью пользовались нейтральные варианты обуви, то сейчас модные тенденции очень изменились, и трендовыми стали яркие модели, в том числе и бирюзовые туфли. Но если с одеждой все предельно просто, то в вопросе обуви ярко-бирюзовый цвет может создать некоторые сложности

Важно, чтобы туфли были уместными в вашем образе, красиво вписывались в цветовую гамму одежды

Есть несколько вариантов, как можно сочетать бирюзовые туфли с базовым гардеробом:

• в тон – в одежде или аксессуарах присутствует бирюзовый цвет;
• контраст – красиво и ярко смотрятся бирюзовые туфли с такими цветами одежды, как оранжевый, розовый, лиловый, коралловый;
• нейтральный фон – бирюзовые туфли могут стать ярким акцентом, если ваша одежда белого, серого, светло-бежевого цвета.

Общие черты бирюзового и мятного цветов

Заключение
