Гост 9561-91 плиты перекрытий железобетонные многопустотные для зданий и сооружений. технические условия

Содержание:

Основные виды плит перекрытия, их технические характеристики и размеры

Существует множество видов и типоразмеров перекрытий. Каждый имеет свои отличительные особенности и маркировку.

Устройство и маркировка пустотных (многопустотных) плит перекрытия

Пустотные плиты подойдут для возведения перекрытий жилых домов и строений. Полая структура позволяет снизить вес, при сохранении прочности.

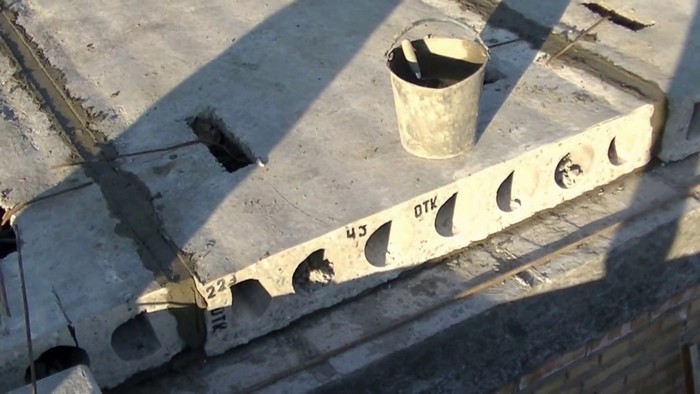

Наличие пустот способствует уменьшению веса

Кроме того, пустоты способствуют сохранению тепла и повышению изоляционных характеристик.

Технические характеристики пустотных плит перекрытия по ГОСТ 9561–91

ГОСТ 9561 91 распространяется на пустотные плиты перекрытия, изготавливаемые из тяжёлых, лёгких и плотных силикатных бетонов.

Особая технология изготовления гарантирует высокие прочностные характеристики

Для того, чтобы правильно читать маркировку, запомните некоторые особенности. Обычно маркировка содержит три группы буквенно-цифровых значений, разделяемые символами.

  • на первом месте обычно указывается тип панели, её длина и ширина в дециметрах;
  • второй код – обычно буквенный. Кодировка говорит об используемом материале. Если изделие предварительно напряжено, дополнительно указывается класс стали и, при необходимости, вид бетона (С – силикатный, Л — лёгкий);
  • третий код – дополнительные данные, которые могут быть важны при эксплуатации в определённых условиях: при перегреве, повышенной влажности, морозах.

Стандартные размеры по ГОСТу плит перекрытия (ПК)

Согласно ГОСТу размеры перекрытий строго стандартизированы. Диаметр пустот может составлять от  140 – 203 мм. Нормируются также следующие габариты:

  • длина, которая может составлять 1,68–12 м,
  • ширина, изменяемая в пределах 0,98–1,48 м;
  • толщина, которая зависит от модификации панелей.

Устройство и маркировка ППС – нарезных железобетонных плит

Стендовые теплоизоляционные плиты относятся к более современным моделям. Используются для устройства межэтажных конструкций у объектов различного назначения. Маркируются компаниями по-разному: ППС либо ПБ.

Высокие прочностные характеристики – гарантия длительного срока службы

Технические характеристики

Такие плиты считаются более универсальными. Стендовые модели могут быть установлены как в вертикальном, так и в горизонтальном положении. В формовке плит используются замесы на основе бетона М400 – М550 с классом морозостойкости F 50 и водопроницаемостью W 2.

Для повышения класса прочности используется напряженная арматура из термопрочной стали ВР-2

Таблица размеров плит перекрытия, изготавливаемых по ГОСТу

Размеры изделия строго регламентируются требованиями ГОСТа и строительными нормами. При выборе перекрытий рассчитывается нагрузка под конкретный проект.

Обычно все данные можно уточнить у поставщика, на первом этапе поможет таблица размеров плит и перекрытий по ГОСТу

Устройство и маркировка ребристых плит

Существуют модификации плит в зависимости от функций. Для установки перекрытий многоэтажных строений используются плиты, как с продольными, так и с поперечными рёбрами жесткости.

Чаще всего эти перекрытия устанавливают на промышленных объектах и чердаках внушительных по площади комплексов

Главное условие, выдвигаемое при монтажных работах, – соблюдение шага несущей стены, который по максимуму может составлять 6 м.

Технические характеристики и маркировка

В поперечном сечении ребристые плиты похожи на букву «П». Их отличительной особенностью является усиление края специальными балками.

Маркировка ребристых изделий включает:

  • буквы и цифры, характеризующие геометрические параметры и вес;
  • коэффициент, отражающий несущую способность;
  • тип и класс арматуры;
  • тип и марку бетона;
  • дополнительные свойства.

Необходимые данные можно найти в справочных таблицах

Размеры ребристых плит перекрытия, устанавливаемые по ГОСТу

Размеры ребристых плит перекрытия также унифицированы. Согласно ГОСТу длина такой плиты может составлять 2–12 м. Чаще всего используются размеры —  от 3,6 до 7,2 м. Ширина плит стандартная: 1; 1,2; 1,5 и 1,8 м.

Ребристые перекрытия используются для возведения высотных конструкций

Монолитные плиты

Иногда случается так, что стандартные размеры конструкции в данном случае не подходят. Тогда строители приступают к заливке монолитных конструкций.

Прямо на строительной площадке формируется опалубка под необходимый размер

Для заливки используется бетон марки не ниже М200.

4 Типы, основные параметры и размеры

4.1 Плиты подразделяют на следующие типы:

• 1П — плиты толщиной 120 мм.

• 2П — плиты толщиной 160 мм;

-1 ПК — плиты толщиной 220 мм с круглыми пустотами диаметром 159 мм.

• 2ПК — плиты толщиной 220 мм с круглыми пустотами диаметром 140 мм.

• ПБ — плиты толщиной 220 мм беэопалубочного формования.

Плиты типов 2П и 2ПК изготовляют только из тяжелого бетона.

Форма и размеры пустот в плитах типа ПБ устанавливают стандартами или техническими условиями на плиты этого типа.

4.2 Плиты типов 1П. 2П и. при условии стендового формования. 1ПК, 2ПК могут быть предусмотрены дпя опирания по двум или трем сторонам или по контуру. Плиты типа ПБ предусмотрены для опирания по двум сторонам.

4.3 8 жилых зданиях с встроенными или пристроенными помещениями общественного назначения для перекрытий этих помещений допускается применять плиты типов и размеров, установленных для перекрытий общественных зданий.

4.4 Координационные длина и ширина плит должны соответствовать указанным в таблице 1.

Габаритные размеры железобетонных плит перекрытия

Готовые плиты перекрытия относятся к категории сборных железобетонных изделий. Широко применяются при возведении многоэтажных домов, обустройстве дорог. В разных видах работ используются конструкции определенных габаритов и форм. Для облегчения процессов проектирования и строительства размеры были приведены к единому стандарту.

Железобетонные плиты перекрытия изготавливаются из так называемых конструкционных (с использованием крупнофракционного наполнителя) тяжелых и легких бетонных смесей. Основная функция – несущая.

Их популярность среди строителей обусловлена удобством укладки, быстротой монтажа и приемлемой ценой. Однако они имеют большой вес, поэтому опора должна быть значительно крепче, чем ЖБИ. К тому же бетонная конструкция не отличается водостойкостью, соответственно ее нельзя хранить долго под открытым небом без гидроизоляционной защиты.

Выпускаются в 3 видах:

1. Сплошные. Отличаются высоким уровнем прочности на сжатие, большой массой и низкими звуко- и теплоизоляционными свойствами.

2. Шатровые в виде лотка со сглаженными ребрами. При их использовании из проекта исключаются ригели и аналогичные балочные элементы. Позволяют упростить звукоизоляцию и отделку поверхностей внутри помещения, поднять уровень потолка без наращивания стен. Размеры железобетонной плиты перекрытия шатрового типа диктуются длиной и шириной комнаты, высота стандартна – 14-16 см.

3. Пустотные. Это наиболее востребованная разновидность ЖБИ. Они представляют собой параллелепипед с продольными пустотами трубчатого характера. Благодаря своей конструкции считаются более прочными на изгиб, выдерживают значительные нагрузки – до 1250 кг/м 2 , размеры удобны для перекрытия пролетов длиной до 12 м, а форма – для прокладки коммуникаций.

Пустотные плиты перекрытия маркируются:

  • 1П – однослойное железобетонное изделие – не более 12 см.
  • 2П – аналогично предыдущему, но толщина составляет уже 16.
  • 1ПК – многопустотные ЖБИ с внутренними полостями диаметром до 16 см. Высота – до 22 см.
  • 2ПК – то же самое с сечением пустот до 14.
  • ПБ – пустотная конструкция толщиной 22.

Стандартные габаритные размеры многопустотных панелей перекрытия по ГОСТ 26434-85 приведены в таблице ниже.

Вес готового изделия доходит до 2500 кг.

Маркировка плиты перекрытия содержит полную информацию: вид, размеры, прочность на сжатие. К примеру, ПК 51.15-8 это:

  • ПК – многопустотная панель с трубообразными продольными полостями диаметром 15,9 см, высота – 22 см.
  • 51 – длина в дм, то есть 5,1 м.
  • 15 – ширина в дм – 1,5 м.
  • 8 – нагрузка, которую она выдержит. В данном случае – 800 кгс/м 2 .

Помимо стандартных выпускаются сплошные плиты перекрытия из ячеистых бетонов (газобетон и другие). Они довольно легкие, выдерживают незначительные нагрузки – до 600 кг, применяются в малоэтажном строительстве. Для создания прочного соединения производители выпускают шпунтованные изделия (шип-паз).

Монтаж сборных плит

Перед укладкой все основания выравниваются, при необходимости усиливаются кольцевым армированным поясом из монолитного железобетона шириной не менее 25 см, толщиной от 12 см. Перепады между противоположными капитальными стенами не должны быть более 1 см.

Сборные ЖБИ укладываются при помощи грузоподъемной техники вплотную, зазоры заполняются раствором. Для соединения в жесткий монолит используется метод анкеровки.

Благодаря тому, что состав перекрытия и размеры стандартизованы, политика предприятий направлена на сохранение стабильной цены. Средняя стоимость пустотных панелей приведена в таблице ниже.

Наименование Параметры, см Цена, рубли
ПК 21.10-8 210х100х22 2 800
ПК 21.12-8 210х120х22 3 100
ПК 25.10-8 250х100х22 3 300
ПК 25.12-8 250х100х22 3 700
ПК 30.10-8 300х100х22 3 600
ПК 30.12-8 300х120х22 4 000

Расчет количества плит и их размеров для частного дома

Как правило, разновидность, количество и размеры изделий определяются при проектировании – в большинстве случае инженеры просто «подгоняют» планировку стен под стандартные габариты плит перекрытия. Но нельзя исключать возможность возведения строения без проектно-технической документации, ведь в частном строительстве бывают разные ситуации.

Так, если «коробка» здания уже распланирована или даже возведена, расчет количества и габаритных размеров плит нужно с учетом некоторых правил:

  • Длина изделий подбирается в зависимости от расстояния между противоположными стенами, к которому добавляется глубина опирания на стеновые конструкции с двух сторон.
  • Высчитать количество ЖБИ будет проще, предварительно выполнив их раскладку на листе бумаги (рис. 9). При расчете количества учитывается поперечное расстояние между несущими стенами и ширина плит.

Рисунок 9. Самостоятельно составленная схема раскладки

Швы между уложенными железобетонными изделиями обязательно заделываются цементно-песчаным раствором, а большие зазоры – бетоном.

Фото 10. Заполненные раствором швы

Бывают ситуации, когда остается не перекрытая площадка из-за того, что она не вписывается в стандартную конфигурацию и типоразмеры плит. Подобные участки перекрываются путем монолитной заливки с предварительным армированием.

Фото 11. Армирование не перекрытого участка между плитами для последующего бетонирования

Стандартные размеры плит

Согласно ГОСТ 26434-2015 сортамент плит перекрытия с продольными пустотами включает изделия разной длины и ширины. Однако максимальная длина отличается у разных видов ЖБИ.

Таблица 2. Геометрические параметры многопустотных плит

Серия

Ширина, м

Длина, м

Толщина, мм

ПК

1-1,8

1,6-7,2

220

ПНО

1-1,5

1,6-6,3

160

ПБ

1-1,5

1,6-10,8

220

3,1ПБ и 1,6ПБ

1-1,5

1,6-9

160

Вес

Масса плиты нужна для правильного выполнения расчетов строительных конструкций. Однако этим занимаются конструкторы, у которых есть все необходимые данные. Частному застройщику вес может понадобиться для организации доставки и последующего монтажа изделий.

Фото 12. Перевозка плит на специализированном транспорте

Стандартный вес наиболее востребованных плит перекрытия:

  • ПК – в пределах 280-310 кг/м2;
  • ПБ – в пределах 300-330 кг/м2;
  • ПНО – 210-230 кг/м2;
  • 3,1ПБ и 1,6ПБ – 220-240 кг/м2.

Марки пустотных плит

Многопустотные плиты производятся с применением 2 основных технологий:

  • Опалубочная (старая) – техника изготовления заключается в заливке бетоном специальных форм с последующим его уплотнением с помощью вибрационного оборудования. Изделия, изготовленные по данной технологии, характеризуются большими продольными пустотами круглой формы, диаметр которых в зависимости от разновидности может достигать до 160 мм, что позволяет прокладывать по ним инженерные коммуникации (канализационные стояки и т.д.).

    Фото 1. Металлоформы для производства плит типа ПК

  • Безопалубочная (новая) – предполагает изготовление ЖБИ методом непрерывного формования на автоматизированных конвейерных линиях. Бетон подается в специальные машины (слипформеры), обеспечивающие оптимальное его уплотнение. Затем длинные плиты-полуфабрикаты подвергаются тепловой обработке. После набора бетоном необходимой прочности производится резка на изделия заданных размеров. При этом порезка возможна под любым углом – от 0 до 180°, что актуально при необходимости перекрытия пролетов нестандартной конфигурации. ЖБИ этого типа отличаются идеально точными геометрическими параметрами и гладкой лицевой поверхностью, что минимизирует затраты на отделочные работы.

    Фото 2. Производство железобетонных изделий марки ПБ

По опалубочной технологии производятся стандартные (ПК, толщиной 220 мм) и облегченные (ПНО, толщиной 160 мм) железобетонные изделия. Первые используются при возведении жилых, общественных и производственных зданий и сооружений, вторые – преимущественно в сфере малоэтажного строительства.

Фото 3. Внешний вид бетонных конструкций ПК

Безопалубочным методом формования изготовляются тоже универсальные плиты марки ПБ с толщиной 220 мм и облегченные ЖБИ марок 3,1ПБ и 1,6ПБ для перекрытия малоэтажных строений.

Фото 4. Внешний вид плит серии ПБ

Маркировка изделий производится согласно ГОСТ 23006. Марка состоит из буквенно-цифрового обозначения и в ней зашифрованы основные технические параметры ЖБИ – длина, ширина и несущая способность.

Пример расшифровки изделия марки ПК-25-12-8:

  • ПК – плита круглопустотная, изготовленная методом опалубочного формования;
  • 25 – длина ЖБИ в дециметрах (2,5 м);
  • 12 – ширина конструкции в дециметрах (1,2 м);
  • 8 – несущая способность в кПа (800 кг/м2).

Однако размеры конструкций округлены: длина на 0,2 дм меньше, а ширина – на 0,1 дм. То есть реальные габариты составляют 24,8 и 11,9 дм соответственно.

Фото 5. Подъем многопустотных ЖБИ с использованием специального грузозахватного приспособления

Другие виды плит маркируются аналогично, с единственным отличием – первые буквы в марке обозначают название изделия, например:

  • ПБ – пустотная плита безопалубочного формования;
  • ПНО – плита пустотная облегченная толщиной 160 мм, изготовленная по опалубочной технологии.

Также в конце буквенно-цифровое обозначение может быть дополнено такими значениями:

  • т – для изготовления изделия был использован тяжелый бетон;
  • АтV – для армирования использована преднапряженная арматура;
  • а – наличие уплотняющих вкладышей в технологических отверстиях на торцах.

Маркировка

Все железобетонные изделия, которые произведены в заводских условиях, получают собственную маркировку перед поступлением в продажу. В ней зашифрованы основные свойства , включая нагрузку:

  1. Маркировка начинается с аббревиатуры ПК. Эти буквы обозначают тип изделия – плита пустотная.
  2. Первое число указывает на длину в дециметрах.
  3. Второе число равно ее ширине в дециметрах.
  4. Третье число указывает, сколько килограмм способен выдержать 1 дм2 изделия (включая собственный вес).

Разберем на примере: допустим, у нас есть изделие с маркировкой «ПК-12-10-8». Что нам говорит этот шифр:

  • Перед нами плита перекрытия;
  • Ее длина примерно 12 дм (1,18м);
  • А ширина около 10 дм (0,99 м);
  • Предельная нагрузка – 8 кг на 1 дм2 = 800 кг/м2.

Определяется нагрузка СНиП (строительными нормами и правилами). 8 кг на 1 дм2 – это стандартное значение для большинства изделий данной категории. Также значение этого показателя с точностью до грамма приведено в специальных справочниках.

Выпускаются изделия с показателем 1000 кг/м2 и даже 1250 кг/м2 (третье число в маркировке – 10 и 12 соответственно). Плита перекрытия 12 – нагрузка равна 1250 кг/м2, так как значения в дециметрах принято округлять до целого.

Если при строительстве будет использована плита перекрытия ребристая, нагрузка на изделие с теми же габаритами будет выше. Ребристые изделия монолитные, в них не предусмотрены отверстия, из-за которых снижается несущая способность конструкции.

Колоссальной несущей способностью обладает П образная плита перекрытия, нагрузка на которую может достигать 2500 и даже 3000 кг/м2. Но сами ребристые и П-образные конструкции оказывают повышенное давление на фундамент, поэтому при строительстве многоэтажных домов в Казани более популярны пустотные конструкции.

Цоколи энергосберегающих лампочек

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 5781-82 Сталь горячекатаная для армирования железобетонных конструкций. Технические условия

ГОСТ 6727-80 Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия

ГОСТ 7348-81 Проволока из углеродистой стали для армирования предварительно напряженных железобетонных конструкций. Технические условия

ГОСТ 8829-94 Изделия строительные железобетонные и бетонные заводского изготовления. Методы испытаний нагружением. Правила оценки прочности, жесткости и трещиностойкости ГОСТ 10060.8-95 Бетоны. Методы определения морозостойкости. Общие требования ГОСТ 10060.1-95 Бетоны. Базовый метод определения морозостойкости ГОСТ 10060.2-95 Бетоны. Ускоренные методы определения морозостойкости при многократном замораживании и оттаивании

ГОСТ 10180-2012 Бетоны. Методы определения прочности по контрольным образцам ГОСТ 10181-2000 Смеси бетонные методы испытаний

ГОСТ 10884-94 Сталь арматурная термомеханически упрочненная для железобетонных конструкций. Технические условия

ГОСТ 10922-90 Арматурные и закладные изделия сварные, соединения сварные арматуры и закладных изделий железобетонных конструкций. Общие технические условия

ГОСТ 12730.8-78 Бетоны. Общие требования к методам определения плотности, влажности, водопогпощения. пористости и водонепроницаемости

ГОСТ 12730.1-78 Бетоны. Методы определения плотности ГОСТ 12730.5-84 Бетоны. Методы определения водонепроницаемости ГОСТ 13015-2012 Изделия железобетонные и бетонные для строительства. Общие технические требования. Правила приемки, маркировки, транспортирования и хранения ГОСТ 13840-68 Канаты стальные арматурные 1×7. Технические условия ГОСТ 16504-81 Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определечия

ГОСТ 17623-87 Бетоны. Радиоизотопный метод определения средней плотности ГОСТ 17624-87 Бетоны. Ультразвуковой метод определения прочности

Издание официальное

ГОСТ 17625-83 Конструкции и изделия железобетонные. Радиационный метод определения толщины защитного слоя бетона, размеров и расположения арматуры

ГОСТ 18105-2010 Бетоны. Правила контроля и оценки прочности

ГОСТ 22362-77 Конструкции железобетонные. Методы измерения силы натяжения арматуры ГОСТ 22690-88 Бетоны. Определение прочности механическими методами неразрушающего контроля

ГОСТ 22904-93 Конструкции железобетонные. Магнитный метод определения толщины за» щитного слоя бетона и расположения арматуры

ГОСТ 23858-79 Соединения сварные стыковые и тавровые арматуры железобетонных кон* струкций. Ультразвуковые методы контроля качества. Правила приемки ГОСТ 25820-2000 Бетоны легкие. Технические условия ГОСТ 26134-84 Бетоны. Ультразвуковой метод определения морозостойкости ГОСТ 26633-91 Бетоны тяжелые и мелкозернистые. Технические условия ГОСТ 32499-2013 Плиты перекрытий железобетонные многопустотные для зданий пропетом до 9 м стендового формования

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубгыкован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

Виды плит

Ребристые плиты бывают нескольких видов в зависимости от назначения:

  • ПП – предназначены для покрытия зданий, они выступают крышей для бесчердачных сооружений. Производятся преднапряженными, характеризуются отсутствием проемов в полке.

    Рисунок 3. Внешний вид изделий серии ПП

  • ПГ – тоже используются для покрытия объектов, но относятся к категории доборных плит и изготовляются с применением ненапрягаемой арматуры.
  • ПР – применяются для устройства перекрытий на объектах. Армированы ненапрягаемой арматурой.

    Рисунок 4. Внешний вид стандартных ребристых плит ПР и Пг

  • ПВ – изделия со специализированным проемом в полке под вентшахту или крышный вентилятор.

    Рисунок 5. Внешний вид изделий ПВ с проемом

  • 1П – для опирания на полки ригелей.
  • 2П – для опирания поверх ригелей.

Особенности производства бетонных плит объёмом 2 м³ и конструкций других размеров

Железобетон представляет собой материал, состоящий из смеси бетона, усиленный с помощью арматурных прутьев или проволоки. Именно такое сочетание составляющих делает разного размера железобетонные плиты прочным строительным материалом. Благодаря тому, что стальные арматурные прутья находятся внутри бетонной смеси, они надёжно защищены от коррозии и вредного воздействия окружающей среды. В свою очередь, стальные элементы улучшают несущие характеристики бетонной смеси, которая отличается относительной хрупкостью. Именно в результате такого сочетания железобетонные конструкции характеризуются способностью противостоять сжатию. Таким образом, независимо от размера, плиты состоят из таких элементов:

  • арматуры;
  • бетона, который бывает лёгким, тяжёлым или силикатным.

Внутри бетонной смеси находятся стальные арматурные прутья, что делают плиты более прочными.

Арматурные вставки представляют собой стальные прутья или проволочные пучки, которые, в свою очередь, делятся на такие виды:

  1. Рабочие. Размещаются в нижней части железобетонных изделий и работают на изгиб.
  2. Монтажные. Составляют основу или скелет конструкции, их главная задача – придание плите объёма и фиксация размещения прутьев рабочей арматуры.

Для производства перекрытий применяется тяжёлый, напряжённый бетон, состоящий из воды, цементной смеси и особого наполнителя, который делится на такие виды, как:

  • крупнозернистый, состоящий из щебня или известняка;
  • мелкозернистый, основа которого – кварцевый песок.

Основными активными составляющими, из которых состоит бетон, являются цемент и вода. Благодаря их взаимодействию получается цементный камень, скрепляющий зерна наполнителя, в результате чего и получается цельный монолит.

На заметку! Вследствие того, что цемент не взаимодействует с наполнителем, его считают инертным материалом. Однако наполнитель, независимо от зернистости, оказывает основное влияние на свойства и структуру бетона.
Железобетонные плиты перекрытия изготавливаются из конструкционных тяжелых и легких бетонных смесей.

Если при изготовлении плит используется предварител ьно сжатый бетон, который называется напряжённым, для его армирования применяются прутья в немного растянутом состоянии, что значительно повышает прочность перекрытий. На объём изделий будет влиять не только размер бетонных плит, но и характеристики используемых в производстве деталей.

Перегородка из гипсокартона

Что собой представляют ребристые плиты, их основные характеристики

Ребристые плиты перекрытия еще называются П-образными. Своё название они получили благодаря параллельно расположенным двум рёбрам жёсткости, расстояние между которыми в основном составляет 600 мм. Дополнительная жёсткость продукции обеспечивается вследствие армирования, которое позволяет снизить расход бетона и при этом сохранить прочность, влияющую на устойчивость конструкции к изгибу. Эксплуатационные характеристики изделий повышаются благодаря наличию нескольких поперечно расположенных рёбер. Производятся плиты из бетона марки В15 или В20. С учётом внешних особенностей панели делятся на 2 типа:

  1. Плиты, которые отличаются отсутствием проёма в полке, маркируются буквами ПГ.
  2. Блоки, в которых имеется врезанный проем, характеризуются маркировкой ПВ. Главное преимущество использования ребристых плит этой марки – возможность проведения воздуховода или создание вентиляционной шахты.

Основными сферами использования ребристых плит являются чердачные помещения, гаражные покрытия или подвальные сооружения

Из-за особого внешнего вида и специфических характеристик П-образные плиты перекрытия чаще применяются при строительстве нежилых конструкций, таких как гаражи или склады. При возведении жилых зданий использовать такого рода плиты для создания межэтажного пространства нецелесообразно, потому как они не имеют такой ровной поверхности, как другие варианты перекрытия. Неровный потолок будет выглядеть некрасиво, эстетично обшить его будет непросто, а также возникнут сложности с прокладкой коммуникаций.

Основная отличительная особенность ребристых панелей по сравнению с другими видами перекрытия – высота. Толщина бетонной плиты П-образной формы обычно находится в пределах 30-40 см. Более тонкие варианты используются для возведения мелких зданий и для отделения чердака от помещения. Плиты толщиной 40 см часто можно встретить на строительных площадках объектов промышленного назначения.

Размеры ребристых плит перекрытия отличаются друг от друга также и по ширине: значение этого параметра находится в пределах 1,5-3 м, причём каждый вид имеет свои преимущества. Так, строительство с использованием трёхметровых панелей будет проходить быстрее ввиду большей ширины, что позволит сократить не только временные, но и трудовые затраты. Если же применять более узкие полутораметровые плиты, постройка выйдет прочнее.

Одним из недостатков ребристых элементов перекрытия является невозможность их использования при строительстве жилых объектов

Другие характеристики ребристых ЖБ плит перекрытия: размеры и иные параметры

По сравнению с размерами плит ПК, перекрытия из ребристых панелей значительно превосходят их по длине. В основном на производствах встречаются изделия, длина которых составляет 6 или 12 м. Для индивидуального изготовления доступны также варианты панелей 18-метровой длины

Как и в других случаях, от размера плит зависит и их масса, что особенно важно учитывать при транспортировке изделий и при создании плана монтажа. Плита перекрытия для дома размером 12 м может весить от 4 до 7 тонн, хотя средним значением считается масса 1,5-3 тонны. При желании можно заказать плиты из более лёгкого бетона, что отразится на весе изделия

Все П-образные конструкции для удобства оснащаются монтажными петлями.

При покупке нужно обращать внимание на присутствие отверстий, предназначенных для прокладки коммуникаций, а также на марку бетона, используемого в производстве. Все эти характеристики в итоге и влияют на несущую способность постройки

По ГОСТу максимальная нагрузка на плиты перекрытия ребристого типа составляет 180-830 кг/м²

Что касается цены, то ребристые плиты, по сравнению с плитами ПК, немного дешевле, а также по весу они легче многопустотных перекрытий. Главная причина, по которой их приобретают реже других вариантов, – высокая проводимость холода.

Ребристые элементы перекрытия производятся с ребрами как в одном направлении, так и в двух

Толщина плиты перекрытия на верхней полке не превышает 5 см. Это значит, что даже при небольшой минусовой температуре тонкая полка за короткое время пропустит холод внутрь здания. По этой причине ребристые перекрытия нуждаются в дополнительном утеплении, что влечёт за собой лишние временные и финансовые затраты. В таблице указано, какие бывают размеры плит перекрытия:

Размеры (длина, ширина), мм Толщина, мм Вес, кг
1170х390 90 65
1370х390 76
1570х390 87
1770х390 100
2370х390 120 154
2570х390 167
2970х390 150 197
3170х390 206
3370х390 227
3570х390 240

Расшифровка маркировок плит

Пример расшифровки пустотелой плиты ПБ 75-12-16:

  • ПБ – плита пустотелая толщиной 220 мм, изготовленная по технологии безопалубочного формования;
  • 75 – длина, 75 дм или 7,5 м;
  • 12 – ширина, 12 дм или 1,2 м;
  • 16 – предельно допустимая нагрузка, 16 кПа или 1600 кг/м2.

Фото 6. Железобетонные изделия серии ПБ

Пример расшифровки ЖБИ марки ПК 65-15-8:

  • ПК – плита круглопустотная толщиной 220 мм, изготовленная методом опалубочного формования;
  • 65 – длина, 65 дм или 6,5 м;
  • 15 – ширина, 15 дм или 1,5 м;
  • 8 – предельно допустимая нагрузка, 8 кПа или 800 кг/м2.

Фото 7. Железобетонные изделия марки ПК

Пример расшифровки ребристой плиты 2ПГ 6-4 AтVт:

  • 2ПГ – изделие с продольными ребрами жесткости без проемов, высотой 300 мм;
  • 6 – длина 6 м;
  • 4 – индекс несущей способности, 4 кПа или 400 кг/м2;
  • AтV – класс напрягаемой арматуры;
  • т – изготовлена из тяжелого бетона.

Фото 8. Ребристые плиты

Пример расшифровки сплошного ЖБИ марки П 60-12-3,5:

  • П – плита сплошного сечения;
  • 60 – длина, 60 дм или 6 м;
  • 12 – ширина, 12 дм или 1,2 м;
  • 3,5 – класс прочности бетона, В3,5.

Фото 9. Железобетонные изделия сплошного сечения

Главные технические параметры и расшифровка маркировочных знаков

Основными характеристиками, которые нужно учитывать при выборе и покупке, являются стандартные размеры ЖБ плит и их несущая способность. Номинальная нагрузка в зависимости от разновидности и габаритных параметров может достигать от 300 до 1600 кг/м2. А габариты конструкций разных серий отличаются.

Максимальная длина плиты перекрытия в зависимости от ее разновидности:

  • ПК – 7,2 м;
  • ПНО – 6,3 м;
  • ПБ – 10,8 м;
  • 3,1ПБ и 1,6ПБ – 9 м;
  • ПГ, ПР – до 12 м.

Согласно государственным стандартам изделия маркируются буквенно-цифровым кодом, в котором зашифрованы основные их параметры. На самих конструкциях марка обычно указывается в сокращенном виде (например, ПБ 91-15-8), где обозначены основные параметры. Полная маркировка отображается в сертификатах качества, которые предоставляются производителем.

Пример расшифровки железобетонной конструкции марки ПК 72-12-8-АтVт:

  • ПК – плита круглопустотная, изготовленная с применением опалубочной технологии формования, толщиной 220 мм;
  • 72 – длина плиты перекрытия в дм или 7,2 м;
  • 12 – ширина плиты перекрытия в дм или 1,2 м;
  • 8 – предельно допустимая нагрузка, которая составляет 8 кПа или 800 кгс/м2;
  • АтV – для армирования использована арматура класса АтV;
  • т – изделие изготовлено из тяжелого бетона.

Высота плит перекрытия многопустотных стандартная и составляет 220 мм для ПК и ПБ, а для облегченных видов (ПНО, 3,1ПБ и 1,6ПБ) – 160 мм.

Еще один пример расшифровки более сложной марки ЖБИ приведен на рис. 7.

Рисунок 7. Расшифровка изделий серии ПБ

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
