Армирование фундамента: плюсы и минусы

Процедура армирования, безусловно, имеет целый ряд преимуществ:

• обеспечивается прочность фундамента и его устойчивость к разным нагрузкам;
• долговечность бетонного фундамента;
• стойкость к температурным колебаниям, сильным морозам и нагреваниям;
• бетон приобретает такое качество, как жесткость;
• бетонный фундамент приобретает устойчивость к механическим повреждениям, ударам и растяжениям;
• вероятность образования трещин при усадке фундамента сводится к минимуму.

Тем не менее, в процессе армирования кроются и некоторые недостатки, о которых, ради справедливости, тоже следует упомянуть:

• увеличивается общий вес конструкции (это обстоятельство обязательно нужно учесть при проектировании дома);
• серьезные трудности в процессе армирования могут возникать в том случае, если нужно усилить уже готовую конструкцию фундамента или выполнить его перестройку.

На сегодняшний день выполняется армирование фундаментов монолитных сооружений и частных коттеджей, а также межэтажных перекрытий.

Укладка наплавляемого рубероида

Что из себя представляет

Виды

Монолитное перекрытие в доме или на нежилом объекте может иметь балочное или безбалочное строение. В случае наличия опор балки и ригели, применяемые в конструкции плиты, становятся с ней одним целым. Безбалочные решения создаются без выступающих ребер, но у них есть участки, выходящие за 0,3 м от края пролета. В балочных вариантах находятся крестообразные или поперечные опоры ригелей.

Монтаж ЖБ по профнастилу регламентируется СНиП II-23-81 и производится в тех случаях, когда необходимо возводить здания и сооружения с широким диапазоном доступных нагрузок. При формировании монолита по профлисту необходимо обеспечить его защиту при помощи оцинкованного покрытия или полимерного напыления, чтобы коррозия не повредила материал в будущем.

При создании монолитных конструкций могут применяться заполнители из керамзитобетона, пенобетона и других измельченных фракций, повышающих шумоизоляционные характеристики. Чертеж в разрезе помогает определить толщину слоя заполнения и распределение всех компонентов внутри плиты. Деформационный шов в монолитном перекрытии создается при опорном типе монтажа, чтобы избежать растрескивания материала. На открытых площадках располагают усадочные и изоляционные полосы на расстоянии около 3 м.

Каким должно быть перекрытие?

●     Достаточно прочным, чтобы выдерживать собственный вес и нагрузки – как равномерно распределённые, так и точечные. Согласно нормам*, перекрытия в жилых зданиях должны выдерживать распределённую нагрузку не менее 150 кг/м2 (с учётом снеговой нагрузки, например, для Московской области, речь идёт о 210 кг/м2).

●     Жёстким: способным сопротивляться прогибу под воздействием нагрузок. В случае междуэтажных перекрытий прогиб не должен превышать 1/250 пролёта.

●     Устойчивым, не зыбким. Не должно быть колебаний, когда люди ходят по перекрытию или перемещают мебель. Их не будет, если собственный вес перекрытия – не менее 150 кг/ м2.

●     Препятствующим распространению воздушного шума.

●     Теплозащитным, когда перекрытие отделяет тёплое помещение от холодного подвала или чердака.

●     Огнестойким в соответствии с противопожарными требованиями.

Особенности и назначение

Разговор про использование панелей перекрытия уместно начать с того, что при нарушении монтажной технологии в них очень быстро возникают проблемы. Периодически сообщают, что в разных местах перекрытия рушатся. Сразу после этого нормально пользоваться строениями становится невозможно.

Цель использования плит — восприятие нагрузки, оказываемой сверху, с частичным перенесением ее на вертикальные несущие конструкции дома. В большинстве случаев это типовая продукция. Преимуществом готовых плит является:

• надежность;
• комфортность в использовании;
• отсутствие особых требований при использовании;
• задержка паров, газов и воды;
• нулевая опасность воспламенения.

Цены на бетонные плиты

Весь каталог изделий изготавливается конвейерным способом по технологии вибролитья и вибропрессования в точном соответствии с требованиями ГОСТ 12767-94 и строительных норм.

Полнотелые (обозначение – ПТС)

Это монолитная предварительно напряденная (с армированием) конструкция, которую используют в многоэтажном строительстве. Вес бетонной плиты составляет более 7000 кг, что обязательно принимается при расчете несущей нагрузки на основание и стены.

Индекс ПТС состоит из 2-х параметров, где цифра обозначает толщину изделия:

Индекс	1	2	3	4	5	6
Толщина, см	10	12	14	16	18	20

Буква в маркировке означает количество сторон, которыми бетонная плита опирается на основание или опоры:

Маркировка	Количество сторон	Типоразмер
ПД	2	2ПД-6ПД
ПТ	3	3ПТ-6ПТ
П	По всему периметру	Все размеры

Отдельно выпускается линейка ПТВс длиной 7 метров и шириной 390 мм. Этот вид изделий заказывают в тех случаях, когда стандартных типоразмеров недостаточно для возведения объекта.

ПД – на 2 стороны (выпускаются толщиной 2ПД-6ПД);

Маркировка	Длина, см	Вес, тн	Цена, руб.
ПТВс 24-4	239	0,48	1600
26-4	259	0,522	1740
28-4	279	0,562	1860
30-4	299	0,602	2000
32-4	319	0,642	2100
34-4	339	0,682	2250
36-4	359	0,722	2400
40-4	399	0,802	2600

Отдельно при заказе учитывайте дополнительные обозначения, индивидуализирующие характеристики материала:

• «М» — морозоустойчивость;
• «Л» — в качестве сырья использовался бетон легких марок;
• «С» — параметр сейсмоустойчивости;
• «З» — наличие закладных для перемещения и фиксации и пр.

Пустотелые (ПТМ)

За счет большого количества пустот изделие получается в 2 раза легче – 2700-3000 кг, и купить бетонные плиты такой модификации стараются в основном частные застройщики. В приоритете — малый вес, ровная поверхность, что облегчает отделку, большой ассортимент, высокая степень тепло- и шумоизоляции за счет пористой структуры. При этом не может использоваться как плита фундамента.

{add_n74}

Пк – пустотелые с двусторонним опиранием на опоры. С трехстороннм опиранием кодифицируются «Т», на четыре стороны – «К». Длина от 479 до 695 см, ширина 104-242 см.

Дополнительно участвуют в квалификации характер и размер полостей. В зависимости от диаметра, им присваивается индекс 1-7.

Толщина 22 см	Толщина 26 см	Толщина 30 см
Марка	Ø, см	Марка	Ø, см	Марка	Ø, см
1ПК	15,9	4ПК	15,9	6ПК	20,3
2ПК	14	5ПК	18	16 см
3ПК	12,7	ПГ	Овальная форма	7ПК	11,4

Бетонные плиты перекрытия массой до 3-х тонн (пустотелые) разрешено применять при возведении малоэтажных зданий (не более 3-х этажей). Это обусловлено особенностью изготовления ЖБИ – армируется не весь периметр целиком, а разными по толщине проволоками. Монолитные изделия имеют полноценное армирование.

Цены на бетонные плиты ПК

Марка ПК	Ширина, см	Длина, см	Масса, кг	Цена, руб.
21-15-8	149	208	970	4000
30-15-8	149	298	1425	4200
38-15-8	149	378	1750	6200
48-15-8	149	478	2250	6600
60-15-8	149	598	2800	7350
70-15-8	149	698	3270	10800
80-15-8	149	798	3730	18000
90-15-8	149	898	4190	19000

Дорожные бетонные плиты

Этот вид продукции изготавливается в ограниченном ассортименте. Конструктивно это предварительно напряженное ЖБИ толщиной от 14 до 18 см с закладными для монтажа и обязательно ребристой формы. Изготавливается из бетона тяжелых марок с добавлением пластификаторов, что увеличивает эксплуатационный срок и обеспечивает сейсмоустойчивость и сохранение геометрии при температурных пиках. Монолитная конструкция не впитывает воду, при значительном похолодании поверхность не растрескивается и не отшелушивается по бортам.

При эксплуатации может наблюдаться расширение пространства между плитами, для чего используются борта.

В соответствии с ГОСТ 17608-91 выпускаем следующие размерные ряды по длине.

Длина 6 метров, ширина:

• 17,5;
• 18,7;
• 35;
• 37,5 см.

Длина 3 метра, ширина:

17,5 см.

Длина 3,5 метра, ширина:

27,5 см;

Длина 1,75 м, ширина:

150 см.

В зависимости от длины, выбирают, какие именно купить – для дорожек, например от 1,75 до 3 метров. Помимо этого, различаются по времени использования – для постоянного настила или временных работ. Цена на дорожные лпиты договорная, свяжитесь с менеджером, чтобы уточнить стоимость и наличие товара на складе.

ООО «ЖБИ-Урал ТЕХ» является крупнейшим поставщиком ЖБИ . Также можно заказать товар с доставкой в любой регион России. Ознакомиться с ассортиментом и кодификацией изделий можно на сайте.

ВИДЕО: Как правильно укладывать плиты перекрытия

https://youtube.com/watch?v=O9s4VqV2goU

Как выбрать утеплитель для мокрого фасада?

Как расшифровывается маркировка бетонных плит перекрытия

Маркировка пустотных плит перекрытия, выпускаемых заводами ЖБИ, выполняется в соответствии с положениями стандарта. Маркировка наносится краской на бетонную поверхность в виде буквенно-цифровой аббревиатуры. Зная, как расшифровывается обозначение плит, несложно подобрать изделие для решения конкретных задач

Работникам проектных организаций, строителям и заказчиком важно уметь расшифровывать маркировку

На примере многопустотной плиты с обозначением ПК 27.15-10 расшифруем индексы в обозначении:

Каждая маркировка плиты перекрытия говорит не только о ее основных характеристиках, но учитывает особенности для выбора в том или ином месте монтажа

• ПК – сокращенное обозначение перекрывающей панели с каналами круглого сечения, изготовленной путем бетонирования в опалубку;
• 27 – округленная до дециметров длина изделия. Выраженный в миллиметрах размер панели составляет 2650;
• 15 – ширина железобетонной плиты, выраженная в дециметрах. Стандартный размер составляет 1490 мм;
• 10 – величина предельно допустимой нагрузки, которую способно выдержать изделие (1000 кг/м2).

Плиты, произведенные по безопалубочной технологии, маркируются буквенным индексом ПБ. Их маркировка полностью соответствует продукции марки ПК.

Сферы применения

Пустотные железобетонные плиты перекрытия имеют специальные отверстия, что повышает звуковую и тепловую изоляцию. На поверхности плит имеются петли, которые в тандеме со специализированным оборудованием помогают доставить и установить плиту на предназначенное для неё место. Такие конструкции обычно используются как междуэтажные элементы в возведении различных зданий, в том числе и для бескапительных каркасных зданий, при монтировке тоннелей. Серьёзный недостаток пустотных перекрытий состоит в том, что строго запрещена пробивка отводов для необходимых технических проводов, это может нарушить несущую способность плиты.

Плоские железобетонные плиты служат основной частью опоры в зданиях, называемых панельными, их можно использовать как потолочное перекрытие между этажами, например, в частном доме. Специалисты отмечают, что подобные конструкции могут выдерживать сейсмическую нагрузку, равную 7 баллам. Основными преимуществами плоских железобетонных плит выступаю следующие факты: особая прочность, высокий уровень надёжности, возможность придания любой желаемой формы для увеличения диапазона архитектурных решений.

Железобетонные изделия для гражданского и промышленного строительства

Расшифровка маркировок плит

Пример расшифровки пустотелой плиты ПБ 75-12-16:

• ПБ – плита пустотелая толщиной 220 мм, изготовленная по технологии безопалубочного формования;
• 75 – длина, 75 дм или 7,5 м;
• 12 – ширина, 12 дм или 1,2 м;
• 16 – предельно допустимая нагрузка, 16 кПа или 1600 кг/м2.

Фото 6. Железобетонные изделия серии ПБ

Пример расшифровки ЖБИ марки ПК 65-15-8:

• ПК – плита круглопустотная толщиной 220 мм, изготовленная методом опалубочного формования;
• 65 – длина, 65 дм или 6,5 м;
• 15 – ширина, 15 дм или 1,5 м;
• 8 – предельно допустимая нагрузка, 8 кПа или 800 кг/м2.

Фото 7. Железобетонные изделия марки ПК

Пример расшифровки ребристой плиты 2ПГ 6-4 AтVт:

• 2ПГ – изделие с продольными ребрами жесткости без проемов, высотой 300 мм;
• 6 – длина 6 м;
• 4 – индекс несущей способности, 4 кПа или 400 кг/м2;
• AтV – класс напрягаемой арматуры;
• т – изготовлена из тяжелого бетона.

Фото 8. Ребристые плиты

Пример расшифровки сплошного ЖБИ марки П 60-12-3,5:

• П – плита сплошного сечения;
• 60 – длина, 60 дм или 6 м;
• 12 – ширина, 12 дм или 1,2 м;
• 3,5 – класс прочности бетона, В3,5.

Фото 9. Железобетонные изделия сплошного сечения

Достоинства и недостатки

Плиты из бетона существенно облегчают, ускоряют процесс строительства здания. Еще они имеют такие преимущества:

• обеспечивают огнеупорность перекрытий;
• устойчивы к высокой влажности, разного рода осадкам;
• позволяют получить пролет до 12 м в длину;
• обеспечивают хорошие тепло- и звукоизоляционные свойства;
• не поддаются коррозии или процессам гниения;
• есть возможность подбора изделия соответствующих размеров;
• отличаются ровной, гладкой поверхностью, которая уже готова к финишной отделке;
• обладают экологической безопасностью.

Но такие бетонные изделия имеют определенные недостатки: требуют соблюдения определенных правил содержания, эксплуатации. Важен не только температурный режим, влажность, но и правильность распределения нагрузки. Кроме того, для монтажа требуется специальная тяжелая техника.

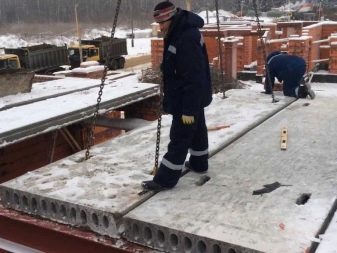

Укладка плит

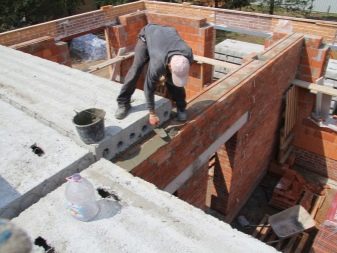

Плиты кладутся на стену/армопояс на цементно-песчаный раствор толщиной 1-2 см, не больше. Цитата из СП 70.13330.2012 (актуализированная редакция СНиП 3.03.01-87) «Несущие и ограждающие конструкции», пункт 6.4.4:

Плиты перекрытий необходимо укладывать на слой раствора толщиной не более 20 мм, совмещая поверхности смежных плит вдоль шва со стороны потолка.

Т.е. плиты выравниваются так, чтобы создать ровный потолок, а неровный пол потом может будет выровнен стяжкой.

Плиты при монтаже кладутся только на те стороны, которые предусмотрены для опирания. В большинстве случаев это только две стороны (для плит ПБ и 1ПК), поэтому нельзя «защемлять» стеной третью сторону, не предназначенную для опирания. В противном случае зажатая с третьей стороны плита не будет правильно воспринимать нагрузки сверху, могут образоваться трещины.

Укладку плит перекрытий нужно производить до постройки межкомнатных перегородок, плиты не должны изначально на них опираться. Т.е. сначала нужно дать плите «провиснуть», а уже потом строить ненесущие межкомнатные стены (перегородки).

Зазор между плитами (расстояние между боковыми сторонами) может быть разным. Их можно укладывать вплотную, а можно с зазором 1-5 см. Пространство зазора между плитами перекрытия потом заделывается раствором. Обычно ширина зазора получается «сама собой» при расчете нужного количества плит, их размера и расстояния, которое нужно перекрыть.

Плиты перекрытия после укладки можно перевязывать между собой с помощью, например, сварки. Делается это в сейсмоопасных регионах (Екатеринбург, Сочи и др.), в обычных регионах это не обязательно.

В местах, где трудно подобрать плиту перекрытия либо не получается её правильно смонтировать, следует заливать монолитное перекрытие. Заливать его нужно после монтажа заводских плит, чтобы правильно выставить толщину монолита. Нужно убедиться в жёсткости установки монолитного перекрытия, особенно если на него будет опираться лестница. Пространство, образуемое между плитами перекрытий, не всегда имеет трапециевидную форму либо форму с выступами плит, на которые можно опереться. Если монолит получается прямоугольным и не удерживается на скошенных краях соседних плит, то он может просто-напросто вывалиться.

Преимущества и недостатки

Для начала рассмотрим очевидные плюсы, за которые потребители отдают предпочтение именно бетонным перекрытиям.

Большие несущие возможности.
Период эксплуатации может достигать нескольких столетий. Как известно, в первые 50 лет после строительства бетон лишь набирает прочности, а после может прослужить не одному поколению жителей здания.
Есть возможность бетонной заливки перекрытий, имеющих разные форму и размеры

Важно помнить, что в широких помещениях необходима установка балок для более надёжной опоры.
Пожарная безопасность. Всем известно, что бетон не горит

Более того, в каких-то случаях он способен даже защитить от открытого огня.
На бетонных перекрытиях отсутствуют швы и стыки, что, безусловно, играет на руку владельцам, желающим сделать качественный ремонт без каких-либо заметных недостатков.

В качестве недостатков бетонного перекрытия можно рассмотреть следующие моменты.

• Есть довольно серьёзные сложности с установкой плит, то есть для этого необходимы специальные устройства. Это, бесспорно, усложняет процесс самостоятельного возведения здания из подобного материала.
• Существенная масса железобетонных перекрытий может оказывать огромное давление на уже существующие части готовой конструкции. Желательно, чтобы здание сооружалось исключительно из подобных плит.
• Работать в любое время года не получится, так как только при температуре ниже 5 градусов необходимо использование специальных средств от заморозки.

Бетонирование плиты и уход за бетоном

Опалубка стоит, арматурный каркас установлен. Осталось уложить в плиту перекрытия бетон.

Контур будущей плиты должен заходить на стены не меньше чем на 7 см, если материал стен бетонные блоки или кирпич. И не менее 15 см на блоки из шлакобетона или газобетона.

Бетонную смесь делаем непосредственно на площадке. Лучше, конечно завезти готовую, и подать в конструкцию бетононасосом, но обойдется это куда как дороже.

Бетономешалку установим как можно ближе к месту укладки.

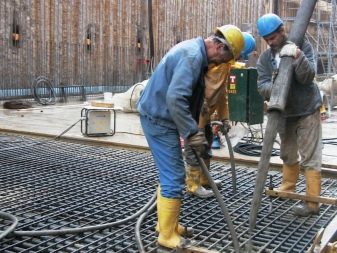

Бетонную смесь укладываем в конструкцию и уплотняем вибратором

Замешиваем бетон, выкладываем его в конструкцию, распределяя и тщательно уплотняя вибратором. Поверхность заглаживаем. Чтобы плита была ровной, используем правѝло. Чтобы получить плиту нужной толщины ориентируемся на заранее натянутые нити.

Важно

! Весь объем плиты обязательно нужно залить за один раз. Перерывы в бетонировании недопустимы. Разве на короткий отдых, пока бетономешалка «крутит» очередную порцию смеси. Рекомендую: Как сделать деревянную калитку своими руками

Использовать маяки из оцинкованной стали, которые остаются в теле бетона при устройстве плиты перекрытия нельзя.

Заливаем плиту не отдельными участками, а непрерывно, двигаясь от одного края плиты к другому. Залитую плиту накрываем полиэтиленовой пленкой.

Виды конструкций

Все существующие перекрытия из железобетона можно условно поделить на два типа:

• Сборные;
• Монолитные.

Теперь подробней ознакомимся с каждым видом конструкций.

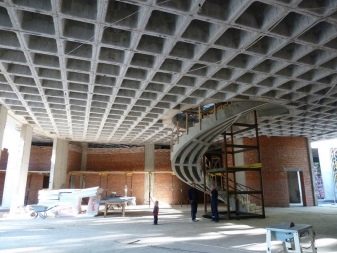

Кессонная конструкция

Монолитные

Железобетонные монолитные перекрытия, в отличие от сборных, заливаются на объекте, непосредственно на месте своего расположения.

Они бывают нескольких типов:

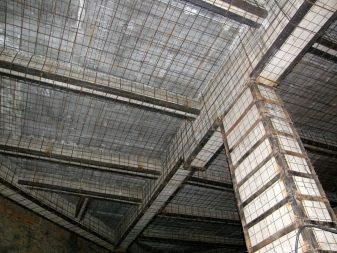

• Ребристые – представляют собой систему взаимосвязанных перекрещивающихся монолитных балок и плиты.Эти перекрытия состоят из следующих элементов:
  • Прогонов (главных балок)
  • Ребер (балок, расположенных перпендикулярно прогонам).
• Кессонные – являются пересекающимися балками одинакового сечения, которые монолитно связаны с плитой. Углубления между этими балками называют кессонами.
• Безбалочные – представляют собой сплошные монолитные плиты, уложенные на колонны. В верхней части плит имеется утолщение (капители). Арматурные стержни располагаются в нижней части плиты.
  Каркас плиты располагают на расстоянии в несколько сантиметров от опалубки, чтобы это пространство заполнилось бетоном. Такие конструкции используют только в тех случаях, если пролет не превышает трех метров.

Схема бетонной балки

• Балочное железобетонное перекрытие – используют в случае, если длина пролета составляет более трех метров. В этом случае на стену укладываются железобетонные балки с шагом около 150 сантиметров. Балки соединяют с арматурой плитного перекрытия.
  Надо сказать, что железобетонные балки перекрытия по ГОСТу 20372-90существуют 16-ти видов. Самая большая их стандартная длина составляет 18 метров.
• Ребристые – могут использоваться, если длина пролета не превышает 6 м. Если же длина больше, то выполняют армирование поперечной балкой. Как правило, данный тип конструкций используют в тех случаях, когда необходимо получить ровный потолок. Расстояние между балками должно быть не более метра.
  При монтаже такой конструкции, к арматурному каркасу прикрепляют закладные элементы, что позволяет подшить потолок досками. К недостаткам данной системы относится сложность ее устройства.

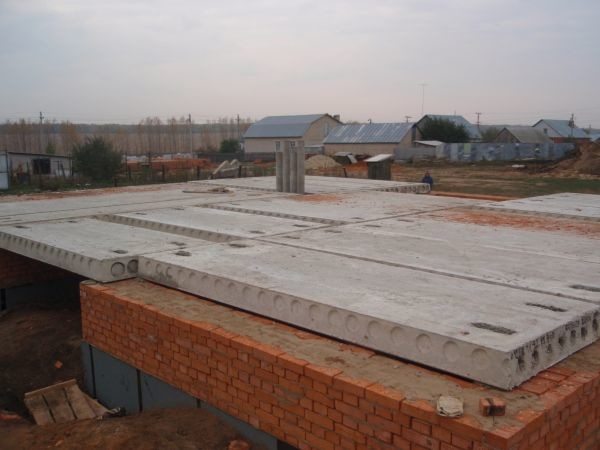

Сборное перекрытие

Сборные

Железобетонные сборные перекрытия бывают вязаными и сварными. Сварной каркас выполняют из прямой арматуры, которую соединяют электро- или газосваркой. Выполнить вязаный каркас сложнее. Для этих целей применяют специальную вязальную проволоку толщиной не более 2 мм.

Сборные конструкции делятся на следующие группы:

• Выполненные из настилов, весом до 0,5 т.
• Перекрытия по железобетонным балкам с мелкоразмерным заполнением.
• Широкие элементы перекрытий массой 1,5-2 т.
• Крупнопанельные конструкции, которые состоят из элементов, выполненных по размеру одной комнаты.

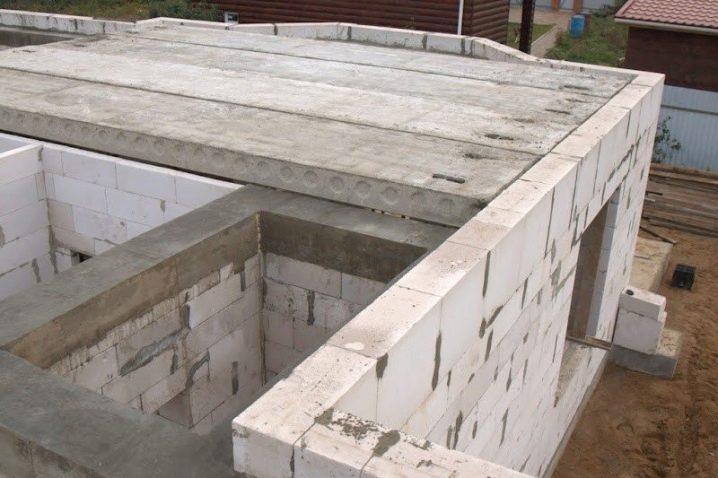

Пустотелые плиты

К сборным конструкциям относятся железобетонные многопустотные панели перекрытий, которые пользуются большой популярностью. Они представляют собой монолитные железобетонные плиты, усиленные арматурным каркасом.

Внутри панелей выполнены пустоты цилиндрической формы, которые проходят по всей длине плит. Они позволяют существенно снизить вес изделий, а также увеличивают сопротивляемость деформации плит на излом. Такие панели бывают разной длины и ширины.

Устройство конструкции

Сперва рассмотрим материалы, которые нужны для того, чтобы залить монолитную конструкцию.

• Арматура. Специалисты советуют отдавать предпочтение той, диаметр которой варьируется от 8 до 14 миллиметров, этот выбор зависит от предполагаемых нагрузок.
• Цемент. Марки нужно рассматривать от М-400.
• Щебень и песок.
• Аппарат, которым можно сварить разные части арматуры.
• Дерево для опалубки.
• Электрический инструмент для резки дерева.

Обратимся к пошаговой инструкции сборки опалубки. Её дно можно изготовить из досок, ширина которых составляет от 3 до 4 сантиметров, или же из фанеры, защищённой от воды, толщиной в 2 сантиметра. Для стенок по бокам можно обратиться к помощи досок толщиной 2-3 сантиметра. Если в процессе сбора на щитах образовались щели, их необходимо закрывать плёнкой, дабы раствор не проникал за пределы конструкции.

Для начала необходимо уложить материалы для днища на ровную поверхность. Для монтажа можно обратиться к помощи поперечных балок и опор, промежуток между которыми не превышает 1,2 метра

Далее важно качественно смонтировать стенки по бокам. Опалубку необходимо изготавливать прочно, выставлять горизонтально

Всё та же плёнка может помочь в избавлении от неровностей на будущей плите. Ею застилают дно для того, чтобы поверхность была гладкой.

Работу в области расчётов армирования лучше всего доверить профессионалу. Армирование представляет собой два этапа. Нижний монтируется на подставки, выполненные из пластмассы. Созданную из арматуры сетку крепят на расстоянии в 150-200 миллиметров, используя мягкую проволоку. Обычно арматура кладётся цельным листом, однако, случается и так, что длины не хватает. В такой ситуации необходимо наложить арматуру с нахлёстом, дополнительное увеличение должно быть равно 40-кратному диаметру прута. Стыки нужно разместить в шахматном порядке для большей надёжности. Края сетки монтируются с помощью усилений в форме буквы «П».

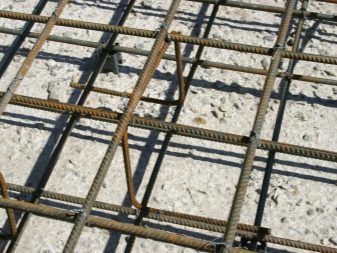

Если площадь заливки достаточно велика, то появляется необходимость в дополнительном укреплении. Оно создаётся из других, новых кусков арматуры, размеры которых чаще всего варьируются от 50 до 200 сантиметров. Та сетка, что находится снизу, усиливается в проёме, а верхнюю можно закрепить более надёжно над несущими стенами

В тех местах, где материалы опираются на колонны, важно предусмотреть наличие других элементов, усиливающих конструкцию

Для того чтобы в бетоне не образовывались нежелательные пустоты, нужно пользоваться глубинным вибратором, он поможет избавиться от ненужного пространства внутри. Заливать железобетонную плиту нужно без каких-либо остановок, равномерно, толщина слоя составляет примерно 9-13 сантиметров. После этого специалисты выравнивают последний слой особенными устройствами, схожими с простыми хозяйственными швабрами.

Приступать к использованию плит в строительных целях можно только спустя 28 дней. Считается, что именно столько им нужно для полного высыхания внутри и снаружи. Дабы не столкнуться с появлением трещин, в течение первой недели после заливки бетон необходимо постоянно увлажнять, орошать водой. Некоторые люди в целях сохранения влаги покрывают готовые и облитые водой железобетонные плиты мешковиной или плотной плёнкой.

Классификация бетонных конструкций

Полки для ванных комнат: виды, материалы и стилевое оформление

Расчет

Для выполнения расчета монолитного перекрытия рекомендуется использовать специальные программы, позволяющие максимально быстро произвести решение поставленной задачи. За основу для расчета каркаса и узла опирания принимается руководство СНиП, в котором изложены основные технические параметры. Схема будет включать следующие параметры:

• массу железобетона – стандартная равна 2500 кг/м3;
• вес конструкции пола, обустраиваемой поверх нее, перегородок – 150 кг/м2 (усредненные значения);
• полезную нагрузку – она составит не менее 300 кг/м2.

Подбор армирования производится программой по осям X и Y, выполняется с учетом ожидаемых и моделируемых деформационных нагрузок. Также учитывается длина проекта, класс бетона и арматуры, толщина защитного слоя. При расчетах собственный вес пола суммируется с аналогичным показателем, но с учетом надежности по нагрузке, весом перегородок, расчетом временной нагрузки. Сложив эти параметры, можно получить информацию, применимую при разработке эскизных решений.

Еще один компонент расчетов – определение моментных усилий в сечениях монолитной плиты. Оно рассчитывается исходя из параметров конструкции, определяется индивидуально. Определение количества арматуры производится по усредненному весовому коэффициенту – он равен 80 кг/м3. Площадь перекрытия умножается на его толщину и перемножается со значением 80. Полученный результат будет равен общей массе арматурных стержней.

О том, что такое монолитное перекрытие, смотрите в следующем видео.

Особенности производства и преимущества использования тех или иных видов изделий

В зависимости от особенностей производства пустотные плиты делятся на пустотные опалубочные (ПК), пустотные облегчённые (ПНО) и пустотные безопалубочные (ПБ). Производственный процесс изготовления опалубочных пустотных плит выглядит таким образом:

1. Бетонный раствор заливается в подготовленную опалубку из металла с расположенными внутри арматурными элементами и металлической сеткой.
2. Затем под воздействием вибрации бетон хорошо утрамбовывается и подвергается обработке в гидротермическом боксе, температура в котором составляет 80 °С, а абсолютная влажность достигает значения 100%. На протяжении 7-12 часов температура внутри бокса стабильно понижается.
3. После того как смесь полностью застынет, готовая железобетонная плита извлекается за фиксированные стальные проушины, с помощью которых облегчается монтаж панелей. На складе все плиты проходят маркировку и получают техническую документацию.

Что касается облегчённых бетонных перекрытий, то они считаются модернизированной версией плит ПК, которые отличаются уменьшенной толщиной. Если стандартный размер железобетонных плит перекрытия составляет 22 см, то толщина облегчённой версии – всего 16 см, что, в свою очередь, влияет на конечный вес и объём изделия. Так, объём бетонной плиты 2,4х1 м облегчённого типа будет равен 0,38 м³, а объём стандартной плиты ПК такого же размера достигает уже 0,52 м³, при этом вес первой плиты будет 550 кг, а второй – уже 750 кг, что указывает на существенную разницу в весе.

Сплошные плиты имеют большой вес, поэтому опора должна быть значительно крепче, чем ЖБИ.

Плиты, которые производятся без применения опалубки, изготавливаются в результате процесса непрерывного литья бетонной смеси, а окончательную форму панели придаёт формовочная машина. Такой принцип производства позволяет выпускать плиты большой длины – до 9 метров, которые по желанию заказчика можно резать на любые отрезки с точностью до нескольких сантиметров. Это даёт возможность использовать разного размера плиты бетонных перекрытий для оформления сложных архитектурных элементов. В основном толщина плит составляет 22 см, хотя в некоторых случаях можно встретить и другие по высоте изделия. Главное преимущество плит ПБ – возможность применять для возведения стен изделия в вертикальном положении.

Обратите внимание! Большинство промышленных производств изготавливают именно опалубочные плиты, потому как для их выпуска не требуется приобретать дополнительное оборудование.
Размеры пустотных плит удобны для перекрытия пролетов длиной до 12 м, а форма – для прокладки коммуникаций

Бетон для монолитных работ

Изготовление бетонного раствора на месте — не лучшая идея. Бетон, приготовленный в заводских условиях, в любом случае будет более качественным, если соблюдены количественные соотношения и технологический процесс. Для создания монолитных перекрытий из железобетона подойдет раствор класса прочности В20-В30 (М250-М400) с тяжелыми наполнителями, которые не дадут ему расслаиваться, и с морозостойкостью F50 и выше. В холодное время года в состав раствора включают противоморозные добавки. «Коттедж-Эксперт» обеспечит своевременный завоз бетонного раствора с необходимыми характеристиками и должного качества, организует его подачу на этаж с помощью бетононасоса.

Что собой представляют ребристые плиты, их основные характеристики

Ребристые плиты перекрытия еще называются П-образными. Своё название они получили благодаря параллельно расположенным двум рёбрам жёсткости, расстояние между которыми в основном составляет 600 мм. Дополнительная жёсткость продукции обеспечивается вследствие армирования, которое позволяет снизить расход бетона и при этом сохранить прочность, влияющую на устойчивость конструкции к изгибу. Эксплуатационные характеристики изделий повышаются благодаря наличию нескольких поперечно расположенных рёбер. Производятся плиты из бетона марки В15 или В20. С учётом внешних особенностей панели делятся на 2 типа:

1. Плиты, которые отличаются отсутствием проёма в полке, маркируются буквами ПГ.
2. Блоки, в которых имеется врезанный проем, характеризуются маркировкой ПВ. Главное преимущество использования ребристых плит этой марки – возможность проведения воздуховода или создание вентиляционной шахты.

Основными сферами использования ребристых плит являются чердачные помещения, гаражные покрытия или подвальные сооружения

Из-за особого внешнего вида и специфических характеристик П-образные плиты перекрытия чаще применяются при строительстве нежилых конструкций, таких как гаражи или склады. При возведении жилых зданий использовать такого рода плиты для создания межэтажного пространства нецелесообразно, потому как они не имеют такой ровной поверхности, как другие варианты перекрытия. Неровный потолок будет выглядеть некрасиво, эстетично обшить его будет непросто, а также возникнут сложности с прокладкой коммуникаций.

Основная отличительная особенность ребристых панелей по сравнению с другими видами перекрытия – высота. Толщина бетонной плиты П-образной формы обычно находится в пределах 30-40 см. Более тонкие варианты используются для возведения мелких зданий и для отделения чердака от помещения. Плиты толщиной 40 см часто можно встретить на строительных площадках объектов промышленного назначения.

Размеры ребристых плит перекрытия отличаются друг от друга также и по ширине: значение этого параметра находится в пределах 1,5-3 м, причём каждый вид имеет свои преимущества. Так, строительство с использованием трёхметровых панелей будет проходить быстрее ввиду большей ширины, что позволит сократить не только временные, но и трудовые затраты. Если же применять более узкие полутораметровые плиты, постройка выйдет прочнее.

Одним из недостатков ребристых элементов перекрытия является невозможность их использования при строительстве жилых объектов

Другие характеристики ребристых ЖБ плит перекрытия: размеры и иные параметры

По сравнению с размерами плит ПК, перекрытия из ребристых панелей значительно превосходят их по длине. В основном на производствах встречаются изделия, длина которых составляет 6 или 12 м. Для индивидуального изготовления доступны также варианты панелей 18-метровой длины

Как и в других случаях, от размера плит зависит и их масса, что особенно важно учитывать при транспортировке изделий и при создании плана монтажа. Плита перекрытия для дома размером 12 м может весить от 4 до 7 тонн, хотя средним значением считается масса 1,5-3 тонны. При желании можно заказать плиты из более лёгкого бетона, что отразится на весе изделия

Все П-образные конструкции для удобства оснащаются монтажными петлями.

При покупке нужно обращать внимание на присутствие отверстий, предназначенных для прокладки коммуникаций, а также на марку бетона, используемого в производстве. Все эти характеристики в итоге и влияют на несущую способность постройки

По ГОСТу максимальная нагрузка на плиты перекрытия ребристого типа составляет 180-830 кг/м²

Что касается цены, то ребристые плиты, по сравнению с плитами ПК, немного дешевле, а также по весу они легче многопустотных перекрытий. Главная причина, по которой их приобретают реже других вариантов, – высокая проводимость холода.

Ребристые элементы перекрытия производятся с ребрами как в одном направлении, так и в двух

Толщина плиты перекрытия на верхней полке не превышает 5 см. Это значит, что даже при небольшой минусовой температуре тонкая полка за короткое время пропустит холод внутрь здания. По этой причине ребристые перекрытия нуждаются в дополнительном утеплении, что влечёт за собой лишние временные и финансовые затраты. В таблице указано, какие бывают размеры плит перекрытия:

Размеры (длина, ширина), мм	Толщина, мм	Вес, кг
1170х390	90	65
1370х390	76
1570х390	87
1770х390	100
2370х390	120	154
2570х390	167
2970х390	150	197
3170х390	206
3370х390	227
3570х390	240

Эргономический стул – повторяют контуры тела

Подобные изделия появились на рынке недавно, но выделяются разнообразием форм. Главная их особенность – это специальная конструкция, которая учитывает анатомическое строение и работу опорно-двигательного аппарата. Эргономические стулья представлены в таких вариациях:

1. Коленный. Специальная конструкция позволяет ребенку держать осанку без лишних усилий, при этом позвоночник не напрягается. Спинка стула наклонена вперед, и основная нагрузка идет на коленные суставы.
2. Седло. Название стул получил из-за визуальной схожести. Такая форма удобна для сиденья. После длительной работы на стуле не отекают ноги и не напрягаются мышцы. Во время выполнения уроков ребенок держит спину в вертикальном положении.
3. Баланс. Ваш ребенок любит кататься на стуле? Значит, вы нашли идеальное решение. Изделие напоминает кресло-качалку. Проведенные исследования доказали, что такое балансирующее положение полезно для спины.

Размеры плит перекрытия: особенности использования конструкций

Плиты перекрытия представляют собой горизонтально расположенные панели, установленные между этажами. В одной из статей мы рассказывали о пустотелых плитах пк, их размерах и особенностях. В этой статье расскажем про плиты перекрытия, что собой представляют бетонные плиты. Отличия ПБ (ППС) и ПК (ПНО) плит перекрытия: размеры, цены и другие характеристики бетонных плит.

Пустотная плита перекрытия: (прочитать подробнее)

Используются межэтажные плиты при частном строительстве коттеджей, для многоэтажной застройки, а также для возведения зданий промышленного назначения.

Обратите внимание! Сегодня можно приобрести практически любые размеры плит перекрытия, но стандартные изделия обойдутся значительно дешевле. Главное условие при покупке – правильно выбрать тип и количество панелей.
Плиты перекрытия серийных размеров, которые должны учитываться при проектировании здания
