Грамотное армирование монолитной ж/б плиты

Как определяются временные нагрузки?

Любой пример расчета временных нагрузок включает большое количество параметров. Для расчета плитного фундамента эти вычисления основываются на разделе «Нагрузки и воздействия», указанного выше «Руководства». В этом документе, например, коэффициент снеге определяется показателем 1,4.

Как выполнить расчет фундамента?

Толщину бетонной плиты фундамента, как и параметры прочих видов нулевых уровней, следует рассчитать. Взять этот размер из головы чревато тем, что получится слабая основа для здания, способная треснуть в первые морозы, либо чрезмерно толстый массив потребует лишних финансовых затрат.

https://youtube.com/watch?v=32D4NTQ8Vqg

И все же, как рассчитать толщину фундаментной плиты, если решено вести строительные работы своими силами? Алгоритм ваших действий будет выглядеть следующим образом:

• изучается грунтовый состав. В последующих за этим расчетах определяется оптимальная высота плиты, обеспечивающая давление на почвенный состав. При превышении нагрузочных воздействий дом начнет «утопать», а когда этот показатель окажется мал, то зимними пучениями почвы основание может наклонить;
• взяв за основу проектное задание, уточняем общую массу будущего объекта;
• с помощью того же проекта определяем, какова будет площадь плиты фундаментного основания. Далее массу объекта необходимо разделить на значение площади, чтобы получить показатель удельной нагрузки на почву, не учитывая при этом вес самого основания. Полученную цифру следует сравнить с оптимальным показателем удельного давления, установленным стандартами, и найти разницу между этими значениями. Результат умножаем на площадь плитной основы и получаем ее вес;
• массу плиты следует разделить на плотность железобетонного материала (2 500 кг на кубометр), что позволит найти нужный объем плиты, который следует разделить на значение площади, чтобы узнать точную толщину;
• полученный результат округляется до ближайшего значения, кратного пяти сантиметрам. По округленным данным повторно высчитываем вес фундаментной основы, складываем его с аналогичными данными объекта, выясняем расчетное давление на почву. Разница результата при сравнении его со стандартным показателем не должна быть больше или меньше двадцати пяти процентов.

В случае, если толщина основы не превысит пятнадцати сантиметров, здание для заданных условий может оказаться тяжелым. В таком случае придется выполнять геолого-геодезическую разведку и заказывать выполнение расчетов у профессиональных специалистов;

нагрузка от всего веса объекта оказывает воздействие и на бетонную основу в его низшем сечении. С учетом этого уточняется марка бетонного раствора с учетом сохранения его показателя прочности при сжатии. Как правило, это М 200, м 250, либо М 300.

Как видите, сложностей такие расчеты не вызывают. Чтобы понять, какая толщина должна быть у фундаментной плиты, достаточно владеть математическими знаниями на уровне среднего образовательного учреждения и уметь пользоваться калькулятором.

Особенности расчета толщины фундаментной плиты

В расчете толщины плитного фундамента учитываются следующие параметры конструкции:

• расстояние (зазор) между арматурными сетками,
• толщина слоя бетона над арматурой сеткой – верхним и нижним поясами,
• толщина арматурных стержней.

Оптимальной толщиной монолитной плиты фундамента для большинства построек принято считать 200-300 мм. Однако на практике на этот параметр оказывает весьма существенное влияние состав грунта и равномерность залегания пород на участке застройки.

Да и габариты надземной части имеют большое значение. Чем сильнее разнесены несущие стены, тем толще должна быть монолитная плита.

В противном случае величина изгибающего момента приведет к появлению трещин в фундаменте.

Освоить методику проще на примере расчета плитного фундамента.

Определение оптимальной площади плиты

Необходимая площадь монолита зависит от величины суммарной нагрузки и расчетного сопротивления грунта.

Для обеспечения большей надежности в формулу расчета вводится коэффициент надежности по нагрузке.

Имея на руках все необходимые величины, площадь можно рассчитать по формуле:

S > Kн x F/Kp x R, где

Kн – коэффициент надежности фундамента по нагрузке (1,2),

F – полная нагрузка на плиту: включает в себя общий вес здания, оборудования, людей, мебели, а также ветровой и снеговой нагрузок,

Кр – коэффициент условий работ: зависит от типа грунта, служащего основанием для фундамента. Принимается в пределах 0,7-1,05,

R – расчетное сопротивление грунта: зависит от его типа и принимается по таблицам, содержащимся в СНиП или строительных справочниках.

Для примера приведем некоторые величины R, кгс/см 2 :

• 0,35 – для мелких и пылеватых плотных песков, суглинков – пластичных и твердых,
• 0,5 – для твердых и пластичных супесей, твердых глин,
• 0,25 – для песков мелких средней плотности и пластичных глин.

Рассчитав общую нагрузку и площадь, можно приступать к определению давления на 1 кв. см площади плиты. Для этого надо просто поделить первую величину на вторую. Полученный результат сравниваем с табличными данными.

Приведем пример:

• планируется построить здание общим весом 250 тонн,
• тип грунта на строительной площадке – суглинок пластичный (R = 0,35 кгс/кв. см),
• площадь плиты – 100 кв. м (на основании расчета по формуле, приведенной выше).

На такой площади грунт может выдержать 350 тонн нагрузки. Разница между общей нагрузкой от здания и допустимой составит 100 тонн. Это и есть максимальный вес плиты фундамента которую выдержит грунт.

Переводим эту разницу в кубы (объем плиты), исходя из того, что один кубометр железобетона весит в среднем 2,5 тонны и получаем 100 : 2,5 = 40 куб. м.

Если объем разделить на площадь, то в результате получится искомая максимальная толщина плиты:

40 : 100 = 0,4 м или 40 см.

Можно сказать, что расчет толщины плитного фундамента завершен. Мы получили максимально допустимую толщину монолита, превышать которую не позволят характеристики грунта.

Но затраты на строительство фундамента можно существенно уменьшить, если принять во внимание такой параметр, как прочность на сжатие бетона. Он зависит от марки материала

Например, у бетона В22,5 он составляет 22,5 кг/кв. см. Чтобы узнать, какая площадь бетонной основы сможет выдержать нагрузку в 250 тонн, надо разделить ее на 22,5

Он зависит от марки материала. Например, у бетона В22,5 он составляет 22,5 кг/кв. см. Чтобы узнать, какая площадь бетонной основы сможет выдержать нагрузку в 250 тонн, надо разделить ее на 22,5.

250/22,5 = 11,1 кв. м.

Информация по назначению калькулятора

Онлайн калькулятор монолитного буронабивного свайного и столбчатого ростверкого фундамента предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа, обязательно обратитесь к специалистам.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

Свайный либо столбчатый фундамент – тип фундамента, в котором сваи либо столбы находятся непосредственно в самом грунте, на необходимой глубине, а их вершины связаны между собой монолитной железобетонной лентой (ростверком), находящейся на определенном расстоянии от земли. Главным отличием между столбчатым и свайным фундаментом является разная глубина установки опор.

Основными условиями для выбора такого фундамента является наличие слабых, растительных и пучинистых грунтов, а так же большая глубина промерзания. В последнем случаем и при возможности забивания свай при любых погодных условиях, такой вид очень актуален в районах с суровым климатом. Так же к основным преимуществам можно отнести высокую скорость постройки и минимальное количество земляных работ, так как достаточно пробурить необходимое количество отверстий, либо вбить уже готовые сваи с использованием специальной техники.

Существует различное множество вариаций данного типа фундамента, таких как геометрическая форма свай, материалы для их изготовления, механизм действия на грунт, методы установки и виды ростверка. В каждом индивидуальном случае необходимо выбирать свой вариант с учетом характеристик грунта, расчетных нагрузок, климатических и других условий. Для этого необходимо обращаться к специалистам, которые смогут произвести все необходимые замеры и расчеты. Попытки экономии и самостроя могут привести к разрушению постройки.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

Пример расчета плитного фундамента

Что необходимо, чтобы правильно выполнить расчет плитного фундамента: пример.

Рассчитаем плитный фундамент для постройки каркасного дома 6 на 8 метров, с межкомнатными перегородками из гипсокартона общей площадью 70 квадратных метров, крышей с металлической кровлей площадью 80 кв. м.

Межэтажные перекрытия – деревянные, площадью 40 кв. м. Снеговая нагрузка – 50 кг/кв. Тип грунта – суглинок.

Руководство по проектированию плитных фундаментов подразумевает следующий порядок расчета:

1. Удельное сопротивление грунта P – 0,35 кг/см2.
2. Делаем расчет общей нагрузки всего строения на монолитную плиту фундамента, P:
   • Стены: 48 м (длина по периметру) * 2,5 м (высота стен) * 50 кг/м2 (табличное значение нагрузки стены каркасного дома) * 1,1 (коэффициент надежности из таблицы) = 6600 кг;
   • Перегородки: 70 м2 (общая площадь) * 35 кг/м2 (из таблицы) * 1,2 (коэффициент надежности) = 2940 кг;
   • Перекрытия: 40 м2 * 150 кг/м2 * 1,1 = 6600 кг;
   • Крыша: 80 м2 * 60 кг/м2 * 1,1 = 5280 кг;
   • Полезная нагрузка: 48 м2 * 150 кг/м2 = 7200 кг;
   • Снеговая нагрузка: 80 м2 * 50 кг/м2 = 4000 кг;
   • Общая нагрузка всего строения, M1: 32620 кг, или P = 32620кг/480000 см2 = 0,07 кг/см2.
3. Находим разницу Δ: Δ=0,35-0,07=0,28 кг/см2. Эта та нагрузка, которую может оказывать фундамент на почву без каких-то последствий.
4. Масса основания М2: 0,28 кг/см2 * 480000 см2 = 134400 кг.
5. Толщина плиты железобетона, t: (134400 кг / 2500кг/м3) / 48 м2 = 1,12 м.

Как можно сразу заметить, общая нагрузка каркасного дома на плиту очень мала и составляет менее 10% допустимой в данном случае. В этом причина большого результата. Стоит подумать о монтаже ленточного основания, который будет намного экономичнее.

Какой должна быть толщина плитного фундамента в этом случае? Для строительства такого каркасного дома размерами 6 на 8 метров достаточно минимальной толщины плиты в 20 см при расстоянии между рядами арматуры в 10 см.

Нагрузка на грунт в случае использования плиты толщиной 0,2 м будет составлять:

• М = 0,2 м (толщина бетона) * 48 м2 (площадь основания) = 9,6 м3 (объем плиты);
• 9,6 м3 * 2500 кг/м3 = 24000 кг (масса плиты);
• 24000 кг + 32620 кг = 56620 кг (общая масса основания и дома);
• 56620 кг / 480000 см2 = 0,12 кг/см2 (общая нагрузка основания и дома на грунт).

При максимально разрешенной нагрузке в 0,35 кг/см2 фактическая нагрузка составит 0,12 кг/см2. Какая толщина плиты фундамента должна быть? Отсюда делаем вывод, что монолитной железобетонной плиты толщиной в 20 см будет более чем достаточно для постройки каркасного дома с выбранными параметрами.

Советы по выбору кухонного гарнитура

Порядок определения постоянной нагрузки

Действующими строительными нормами определено, что толщина плиточного фундамента для дома с учетом значений постоянных нагрузок определяется в зависимости от почвенного состава. Рассчитывая вес плиты строящегося объекта на песчаной местности, массу плиты не учитывают.

Если работы предстоят на глинистой почве, значение массы делится на два. Уточненное значение толщины фундаментной плиты, строящейся на плывучем основании, учитывается в расчетах полностью.

Коэффициенты, применяемые в расчетах на строительство, берутся из «Руководства», определяющего порядок проектирования каркасных зданий и башенных сооружений. Их можно найти в специальном разделе «Нагрузки и воздействия». Значение минимального коэффициента, определяющего надежность, соответствует конструкциям из металла и равен 1.03. Для бетона и железобетона, стяжек, изоляционных слоев максимальное число составляет 1.3.

Дополнительные функции онлайн калькулятора

• Расчёт количества, длины и толщины досок опалубки с учётом требований ГОСТ Р. 52086-2003.
• Определение метрических характеристик плиты, её подошвы и боковых граней для расчёта количества утеплителя.
• Расчёт долей песка, цемента и щебня в бетоне ручного производства, который потребуется для формирования плитного фундамента.

Максимально упростите процесс расчётно-измерительных операций уже сегодня. Бесплатно воспользуйтесь онлайн калькулятором плитного фундамента прямо сейчас!

Расчеты

Зная площадь фундамента и ориентируясь на шаг между арматурой, можно рассчитать необходимое количество металлопроката для армирования. Согласно действующим стандартам, максимальный шаг между прутьями будет составлять 40 см. На значение параметра также влияют класс и размер сечения арматуры.

Алгоритм расчета количества арматурных стержней лучше рассматривать на примере. Например, габариты фундамента – 6 на 6 метров, проектный шаг – 20 см.

Вначале рассчитывают потребность в арматуре для одного слоя сетки: 900 / 20 х 2 = 90 штук продольных и поперечных прутков длиной 6 м каждый. Для двух сеток потребность в арматуре увеличится вдвое – 180 штук. Для вертикальных прутков высотой 10 см понадобится 203 м арматуры. Значение получено методом умножения точек пересечения (45х45=2025 шт.) на длину одного прутка.

Таким образом для выполнения проектных условий потребность в арматуре составит: 180 х 6 + 203 = 1283 м. Если учесть, что один погонный метр арматуры диаметром 14 мм весит 1,21 кг, то необходимо закупить 1,56 т металлопроката. Практикующие строители рекомендуют заказывать арматуру с запасом (5–10%).

Доступные варианты

Такое устройство, как сигнализатор Е-121 или всем известный «Дятел» будет лучшим вариантом для поиска скрытой проводки в своей квартире либо доме. Соотношение цена-качество у такого прибора находится на оптимальном уровне. Причем с помощью данного детектора можно не только определить точное местонахождение проводов, но и обнаружить места их обрыва. Глубина залегания электрической линии, с которой способен работать прибор, составляет до 70 мм, чего более чем достаточно для большинства квартир.

Другой не менее полезный помощник в решении задачи, как найти обрыв провода в стене – это сигнализатор «MS» от китайского производителя. Только к такому тестеру следует приноровиться, поскольку устройство одинаково реагирует и на проводку, и на вбитый в стену гвоздь. «Набив руку», уже можно различать сигналы.

Прибор не способен находить провода, «одетые» в фольгированный экран, и поэтому многие электрики обходят его стороной. Однако в бытовых условиях использование сигнализатора оправдывает себя.

Кроме того, отыскать проводку можно индикаторной отверткой. Только способ работает при неглубоком залегании токопроводящих жил. К тому же обесточенные и экранированные провода данный инструмент тоже определить не способен.

Инструкция по работе с калькулятором

Данный онлайн-калькулятор поможет вам рассчитать:

• площадь основания фундамента (например, для определения количества гидроизоляции, чтобы накрыть готовый фундамент)
• объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом
• количество арматуры, автоматический расчет ее веса, исходя из ее длины и диаметра
• площадь опалубки и количество пиломатериала в кубометрах и в досках
• необходимое количество материалов для приготовления бетона – цемент, песок, щебень
• а также ориентировочную стоимость всех стройматериалов

Шаг 1: Первое – задайте размеры фундаментной плиты – ее длину, ширину и высоту. Далее, заполните параметры для расчета арматуры и опалубки. При расчете арматуры необходимо указать размеры (длину и ширину) ячейки, из которых состоит один пласт (ряд) арматуры, и количество таких рядов (секций) в арматурном каркасе. А также диаметр арматурного стержня. Для опалубки укажите размеры заготовленных досок.

Шаг 2: При расчете бетона имейте ввиду, что количество цемента, требуемое для изготовления одного кубического метра бетона различное в каждом конкретном случае. Это зависит от марки цемента, желаемой марки получаемого бетона, размеров и пропорций наполнителей. Значения по умолчанию для пропорций и количества цемента, песка и щебня даны справочно, так, как обычно рекомендуют производители цемента. Вы можете изменить эти значения в соответствии с вашими требованиями.

Шаг 3: При расчете стоимости стройматериалов, обратите внимание, что стоимость песка и щебня в калькуляторе указывается за 1 тонну. В прайсах же поставщиков цена чаще всего объявляется за кубический метр

Так что пересчитывать цену за тонну песка и щебня вам придется самостоятельно или уточнять у продавцов. В любом случае, расчет все же поможет вам узнать ориентировочные расходы на строительные материалы для заливки фундамента.

При планировании, не забудьте еще про проволоку для вязки арматуры, гвозди или саморезы для опалубки, доставку строительных материалов, расходы на земляные и строительные работы.

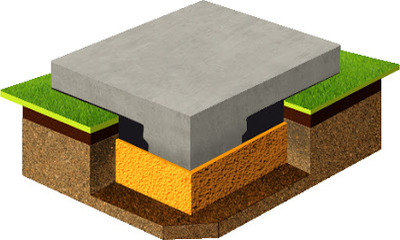

Сферы применения и особенности монолитного плитного фундамента

Конструкция этого типа классифицируется как плавающая. Еще одна ее особенность заключается в том, что она располагается на небольшой глубине в грунте. Монолитной ее называют из-за сплошной формы. Укладывается плита под всю площадь будущего жилого сооружения.

Монолитный фундамент представляет собой цельную конструкцию, благодаря чему дом обеспечивается устойчивым основанием

Обустройство такого основания нередко является единственным возможным выходом из положения. В случае необходимости можно заказать монолитный фундамент под ключ. Цена такой работы зависит от многих индивидуальных факторов. Известны две ситуации, которые не имеют альтернативы установки другого основания:

• грунт низкой стабильности;
• глина, имеющая большую глубину промерзания.

Такое основание располагает довольно простой конструкцией, которая, однако, имеет множество нюансов, определяющихся конкретными эксплуатационными условиями фундамента. Обустройство монолитной плиты требует наличия большого объема бетона и металлической арматуры, а также правильного их соотношения. Бетон должен быть высокого качества – не ниже марки B30. Армируется бетонный пласт по всей площади с небольшим запасом. Это позволяет увеличить надежность плиты.

Монолитная плита фундамента — идеальное решение, если дом строится на зыбком грунте или глине

Таким образом, обустройство такого основания довольно дорого стоит. Конечная цена монолитной плиты фундамента рассчитывается в зависимости от площади будущей конструкции и плотности армирования. В некоторых случаях она может быть ниже, чем стоимость монтажа ленточной конструкции, которая располагается на большей глубине.

Такое основание может использоваться под установку колонн. Монолитный фундамент в этом случае очень распространен. Для определения глубины залегания подобной конструкции требуется рассчитать вес жилого сооружения и определить тип грунта на конкретной территории. Небольшое заглубление в грунт, склонный к пучению, вызывает подъем постройки в зимний период, но это вполне приемлемая ситуация.

Расчет пошагово

В автоматическом режиме выполнить расчет плиты перекрытия для жилого здания поможет онлайн-калькулятор – нужно только ввести геометрические размеры конструкции и марку используемого бетона. Вычисление производится на основании нормативных параметров и нагрузок, которые регламентированы СНиП 2.01.07-85.

Методику самостоятельного определения параметров рассмотрим ниже.

Определение расчетной длины плиты

Основными понятиями при проектировании геометрии монолитной плиты являются проектная и физическая длина. Под понятием «расчетная длина» следует понимать минимальное расстояние между наиболее удаленными стенами. Из этого можно сделать вывод, что физическая длина будет всегда больше проектной.

Монолитная плита перекрытия может быть однопролетной (опираться по длине только на 2 несущие стены) и многопролетной (опираться на 3 и более стеновые конструкции). Опирание на стены может быть выполнено жестко (с защемлением) и шарнирно.

Рисунок 3. Схема жесткого опирания

Рисунок 4. Схема шарнирного опирания

Рисунок 5. Схема многопролетного монолитного перекрытия

Толщину плиты можно рассчитать по соотношению 1:30 к расчетной площади перекрытия. Обычно она составляет не менее 200 мм.

Предварительное определение класса арматуры и марки бетона

Расчет междуэтажного (межэтажного) перекрытия начинается с определения класса арматуры. Это можно выполнить вручную или выбрать из таблицы на рис. 6.

Рисунок 6. Формула и таблица для выбора класса арматуры

Класс арматуры без расчетов подбирается по значению a_R, обозначающему расстояние от центра поперечного сечения прутка до нижнего уровня плиты. С увеличением данного расстояния (его минимальное значение должно быть не меньше диаметра самой арматуры, но и не менее 10 мм) повышается прочность сцепления прутка с бетоном. Также его можно принять по коэффициенту ξ_R, который высчитываетсяпо формуле, приведенной на рис. 6.

При выборе марки бетона нужно учитывать, что этот материал является неоднородным, поэтому его физико-механические свойства (даже при условии изготовления образцов из одного замеса) характеризуются значительным разбросом.

Важно знать, что при расчетах нужно учитывать и марку бетона, и класс арматуры. При этом сопротивление бетона на сжатие не допускается принимать большим, чем сопротивление арматуры – т.е

в сущности, на растяжение будет работать именно армирующий каркас.

Как правило, при сооружении перекрытий в жилых зданиях применяются бетонные смеси марок М250-М350 (В20-В25). Для армирующего каркаса обычно применяется арматура А400 или А500.

Определение нагрузки на плиту

Расчет бетонной плиты перекрытия всегда направлен на определение распределенной нагрузки. Для этого нужно просуммировать собственный вес горизонтальной конструкции и вертикальные нагрузки.

Масса будущей плиты толщиной 200 мм определяется с учетом плотности бетона и, как правило, составляет в пределах 500 кг/м2. Согласно строительным нормам нормативные нагрузки от вышерасположенных строительных конструкций на перекрытие в зданиях жилого типа принимаются равными от 200 до 800 кг/м2 – берем среднее значение в 500 кг/м2. В результате получаем общую распределенную нагрузку 1000 кг/м2.

Основные принципы того, как рассчитать плиту перекрытия, рассмотрены в следующем видео:

Максимальное изгибающее напряжение всегда приходится на центр монолитного перекрытия, которое опирается на стены по контуру. Для расчета изгибающего момента нужно воспользоваться формулой, приведенной на рис. 7.

Рисунок 7. Воздействие изгибающего момента и формула для его расчета

Пример расчета изгибающего момента, воздействующего на монолитную плиту перекрытия при пролете длиной 6 м:

М_мах=(1000×62)/8=4500 кг/м

Подбор сечения арматуры

Для создания армирующего каркаса применяется рифленая арматура. Согласно строительным нормам диаметр прутков выбирается не менее 10 мм для двухрядной и 12 мм для однорядной вязки в зависимости от длины перекрытия. Размер ячеек сетки подбирается 200х200 мм или меньше, но в этом случае увеличится общий вес монолитной конструкции.

Фото 8. Внешний вид армирующего каркаса

При соединении опалубки с каменной стеной армирующий каркас применяется несколько способов, показанных на рис. 9

Рисунок 9. Способы соединения опалубки с каменной стеной
