Как подключить индукционную плиту. полезные советы

Плетеные грядки

Плетеный каркас органично впишется в ландшафтный дизайн. Выращиваемые в таких грядках овощи будут выглядеть как декоративный элемент и украсят любой садовый участок.

Для изготовления потребуются навыки плетения. Вы вполне сможете научиться этому, и, вероятно, приобретете новое хобби. Сам процесс интересен, а итоги радуют глаз и дают повод для гордости.

Делают такие грядки из длинных веток кустарников или деревьев, обладающих гибкостью – вербы, орешника, ивы. При формировании грядки не забудьте проложить плотную пленку между плетеной стенкой и землей, иначе грунт будет постепенно вымываться или высыпаться.

Схема подключения варочной панели

Внимание! Все работы по подключению плиты к электросети питания обязательно делать со всеми мерами предосторожности, предусмотренными техникой безопасности. Перед тем, как подключать провода к вилке, вилка не должна быть включена в розетку питания. Работы проводить в электроперчатках

Инструмент должен быть изолирован. Заземление надёжным и проверенным

Работы проводить в электроперчатках. Инструмент должен быть изолирован. Заземление надёжным и проверенным

Очень лаконичные схемы подключения обычно прилагаются изготовителями.

• Можно подключить все три конфорки к одной фазе (вверху);
• можно подключить одну к одной фазе и остальные к другой (так как мощности конфорок разные, лучше сделать выбор в направлении выравнивания мощностей по фазам)
• можно подключить фазы все по отдельности. Принцип “справедливого распределения” мощностей хорош и здесь.

Подключить жарочную поверхность можно на клеммной колодке устройства.

На две следующие клеммы подаётся ноль — провод голубого цвета. Они тоже объединены перемычкой. Такое соединение, плюс дополнительные перемычки обычно прилагаются к плите изготовителем. Отдельным желто-зелёным проводом подводится защитное заземление, которое присоединяется к металлическому корпусу или каркасу.

2. Для двух фаз нужно поменять перемычку, снять трёхлепестковую и поставить П-образную. Или от трёхлепестковой отрезать один лишний лепесток.

Соответственно и провод подходит четырёхжильный. И розетка, в которой фиксированы местоположения фаз, нуля и земли. В любом случае суммарный ток, проходящая через розетку будет порядка 32-40А, на него она и должна быть рассчитана по своим характеристикам.

К выделенной фазе L3 подключается самая мощная конфорка, от объединённых L1 и L2 , запитаны остальные. Во всяком случае нужно свериться с инструкцией, или проверить подключение конфорок одной фазой по очереди, сняв предварительно объединяющую перемычку

Это делается очень осторожно. Остальные фазные провода перед испытанием следует изолировать колпачком или изолентой

3. На этой схеме подключены все три фазы к трём входным контактам плиты

Между фазами напряжение 380 В, поэтому всё надо делать с большими предосторожностями. После подключения проводов к контактам нужно обязательно до включения плиты в работу проверить напряжение между всеми контактами и только потом сделать пробное включение

Питание плиты трёхфазным напряжением

Конфорки индукционного устройства будут работать в разных фазах, это разумеется. Но на самой их работе это никак не скажется.

Единственно, если сложная конструкция печи, имеющая и поверхность, и камеру приготовления, включает в свой состав силовые двигательные установки, потребляющие трёхфазное напряжение. В этом случае, разумеется, будет и подробная схема подключений. Хотя двигатели небольшой мощности обычно питаются однофазным напряжением, специальным индукционным фазовращателем, превращая его уже в двигателе в трёхфазное, что снимает заботу о данной проблеме.

Подключение варочной панели Электролюкс (4 провода) к электросети трехфазной

Большинство моделей варочных панелей, изготовленных компанией Электролюкс, реализуются в комплекте со шнуром. Однако не всегда это является преимуществом, так как многие путаются при подключении устройства к трехфазной электрической сети. Это связано с тем, что шнур содержит 4 провода: ноль, землю, и две фазных линии. Перед началом установки необходимо изучить все нюансы работы.

Подключение варочной панели Электролюкс следует начинать с открытия крышки, которая располагается на тыльной стороне устройства. Это позволит получить доступ к клеммам. На следующем этапе потребуется отыскать выход «земля», который имеет традиционный желто-зеленый цвет. В непосредственной близости к нему должна находиться перемычка, имеющая 2 входа.

Затем с помощью перемычки, которая была обнаружена ранее, нужно объединить два выхода под фазы. Они обозначаются латинскими буквами L1 и L2 (черный и коричневый цвет)

Важно запомнить, что для присоединения вилки используется только коричневый кабель. В свою очередь, черную линию потребуется тщательно заизолировать

Перед началом установки варочной поверхности Электролюкс, необходимо изучить все нюансы работы

Подключение варочной панели к электрической сети своими руками

Итак, если вы решили своими руками подключить такой электроприбор, как варочная панель, внимательно изучите нижеследующие инструкции. Они предполагают, что в сети уже организована соответствующая разводка кабелей, установлены защитные автоматы и силовая розетка. В случае принятия решения о подключении бытовой техники для пищеприготовления непосредственно к электрической сети, минуя штепсельное соединение вилки и розетки, один из концов проводника подсоединяется не к вилке, а сразу на выходы защитного автомата.

Подключение варочной панели к однофазной электрической сети

Если ваше жилище обеспечивается электрической энергией посредством сети с напряжением 220 В и одной фазой, то для подключения индукционной варочной панели рекомендуем вам воспользоваться приведенным ниже алгоритмом.

1. Подготавливаем кабель. Его длина должна соответствовать расстоянию от места установки варочной панели до силовой розетки с учетом небольшого запаса на возможные манипуляции. С концов кабеля снимается слой верхней изоляции, затем от изоляции освобождаются и окончания жил кабеля. Т.к. провода многожильные, целесообразно их обжать либо пропаять.
2. К одному концу проводника подсоединяется штепсельная вилка. Заземляющая жила подключается к верхнему ее контакту, а к нижним – фазная и нулевая жилы.
3. Варочная панель может иметь на выходе четыре (два фазных, один нулевой и один заземляющий), или шесть (три фазных, два нулевых и один заземляющий) контактов. С подключением варочной панели, имеющей 4 провода на выходе вы можете столкнуться, если приобрели технику фирмы Electrolux. Обычно возможные схемы подключения варочной панели к электрической сети изображены на ней самой непосредственно рядом с выходами контактов. Но, в общем-то, несложно разобраться самостоятельно в том, что при подключении данного энергоприемника к однофазной сети несколько контактов одинакового назначения необходимо соединить специальными перемычками, которые обычно идут в комплекте с варочной панелью (в случае отсутствия перемычек в комплектации их можно изготовить из кусочков провода).
4. Далее можно осуществить подключение объединенных перемычкой фазных контактов варочной панели к другому концу фазного провода. Соответственно, нулевой выход соединяем с нулем проводника, а заземляющий – с землей проводника.
5. Подсоединенный к варочной панели кабель закрепляем на ее корпусе специально предусмотренной для этого фиксирующей скобой. Это предотвратит лишние механические воздействия на места соединения проводников.

Подключение варочной панели к трехфазной электрической сети

Подключение варочной панели к трехфазной сети имеет некоторые отличия от подключения к однофазной. Алгоритм его будет следующим.

1. Подготавливаем многожильный кабель по аналогии с пунктом из предыдущего раздела.
2. Соединяем провод с вилкой. В случае с устройствами, предназначенными для трехфазной сети, нулевой проводник подключается к верхнему контакту вилки, заземляющий – к нижнему, а к центральным контактам подсоединяются фазные провода.
3. Если варочная панель имеет шесть выводов, то два из них, которые являются нулевыми, объединяются специальной перемычкой. Далее все выходы соединяются с соответствующими жилами кабеля, к которому мы подсоединили штепсельную вилку. Если варочная панель имеет только четыре вывода, одну из фаз кабеля мы попросту не используем.
4. Закрепляем кабель на корпусе варочной панели скобой-фиксатором.

Важно! Изложенные в данной статье алгоритмы монтажа применимы и для других электроприборов. Они так же помогут вам решить вопросы, как подключить электроплиту самостоятельно или как подключить духовой шкаф к электричеству

Теперь вы осведомлены о том, с какими трудностями вы можете столкнуться, если решите отдать предпочтение современной электрической бытовой технике для приготовления пищи. Надеемся, что использование наших рекомендаций поможет сделать эти трудности совершенно несущественными.

Новые статьи

Прокладка кабеля

Кабель прокладывают двумя способами – скрытым или открытым.

Скрытая прокладка провода для варочной панели более эстетична, но из-за худшего охлаждения кабеля его необходимо выбирать большего сечения. Прокладка ведётся в штукатурке в канавках (штробах), которые потом замазывают штукатурным раствором. Иногда, если проводка прокладывается при постройке, провод кладут на голую стену, закрепляют пластиковыми скобами и позже оштукатуривают.

На гипсокартонных стенах провод помещают внутрь пластиковой гофрированной трубы. На деревянных стенах условия прокладки скрытой проводки требуют использования несгораемого кабеля ВВГнг и особых условий прокладки (в специальных трубах), которые можно выполнить только во время постройки дома.

Открыто кабель прокладывается в кабель-каналах или прикрепляется пластиковыми скобами. Возможен вариант прокладки под плинтусами, имеющими специальные пазы для провода.

В домах из дерева при открытой проводке также используется несгораемый кабель ВВГнг.

Бисер

Это красивый, изысканный декоративный материал. Из него изготавливается множество красивых композиций, в том числе настенные панно. В качестве примера расскажем, какие новогодние украшения можно выполнить с бисера собственными силами.

Шар на елку

Потребуется: белый, темно-зеленый, бордовый бисер, проволока, разноцветный дождик.

Работа выполняется в такой последовательности:

1. Готовится четыре кусочка проволоки одинаковой длины.
2. Соединяются в центре 2 отрезка, чтоб получилось 4 луча.
3. К конструкции добавляются остальные куски проволоки.
4. Перлы нанизывается поочередно, концы у проволоки остаются свободными.
5. Когда все бусинки израсходованы, концы соединяются и скручиваются.
6. Заготовка формируется округлой формы, вешается на ель.

Украшение готово. Перед началом работы рекомендуем познакомиться с видео:

DIY. Елочный шарик из бисера своими руками.

Watch this video on YouTube

Лапка собаки

Приготовьте бисер черного, бежевого цвета, плотную бумагу, фетр, карандаш, леску, иголку, острые ножницы.

Мастер-класс:

1. Эскиз собачьей лапки предварительно распечатывается, переносится на мягкую ткань.
2. Тонкая леска заправляется в иголку, конец завязывается на узелок.
3. Иголка продевается так, чтоб вышла на наружном очертании рисунка, нанизалась на бежевый бисер.
4. Перл прихватывается стежком, игла возвращается назад и продевается еще один раз.
5. Таким способом выполняется 1-й ряд рисунка (контур лапки).
6. 2-й ряд аналогичным способом прошивается бисером черного цвета.
7. Очертание крайнего пальца выполняется бежевыми перлами, внутри — заполняется черными.
8. Лишний фетр срезается ножницами.
9. Лапка клеится на плотную бумагу, аккуратно вырезается по контуру.
10. С обеих сторон покрывается фетром, края каждого стежка украшаются бежевыми перлами.

Лапкой собаки можно украсить ель, новогодний костюм, т.п. Подберите соответствующий рисунок, цвет, форму лапки, расцветку бисера и создавайте уникальные новогодние шедевры.

Елочное украшение . Бисероплетение . Колокольчик из 8мм и 3мм камня

Watch this video on YouTube

Шар на елку из бисера, тонкой проволоки

Для работы приготовьте: надувной резиновый шар, разноцветные перлы, проволоку, бусинки.

Мастер-класс:

1. Надуваете шар нужного размера.
2. На проволоку длиной около метра поочередно нанизываете бусинки, бисер.
3. Хаотично обматываете шарик проволокой.
4. Делаете небольшую петлю для подвешивания к стене или потолочной люстре.
5. Прокалываете и извлекаете шар.

Новогоднее украшение готово. Для самостоятельного изготовления рекомендуем познакомиться с видео:

DIY: Ангел из бисера для начинающих

Watch this video on YouTube

Снежинки из бисера

Новый год встречают со снегом. Снежинки — это неотъемлемый атрибут праздника. Они зачаровывают своей правильной формой и необычной красотой, наполняют помещение волшебной атмосферой.

Изготовить такое праздничное украшение под силу каждому. Придерживайтесь схемы, не сомневаемся, все у вас получится.

Снежинка Из Бисера! Готовимся К Новому Году!

Watch this video on YouTube

Как действовать?

Любой из описанных ниже шагов вы предпримете на свой страх и риск. Администрация сайта не несет ответственности за любые негативные последствия, связанные с такой установкой. Для работы понадобятся:

• лобзик (можно заменить на циркулярную пилу);
• ФУМ-лента;
• ключи монтажные разводные;
• раствор туалетного мыла.

Чтобы правильно подключить варочную поверхность, сначала требуется выбрать место монтажа. Чаще всего стараются приблизить оборудование к газовым магистралям. Но если предстоит (или возможна) перепланировка, используют сильфонные гофрированные шланги. Далее режущим инструментом в столешнице готовят отверстие необходимого размера. Удаляют всю пыль и оставшиеся опилки.

Следующий шаг — наклеивание по периметру выемки особой поролоновой ленты. Она или берется из комплекта поставки или покупается отдельно в специализированных магазинах газового оборудования.

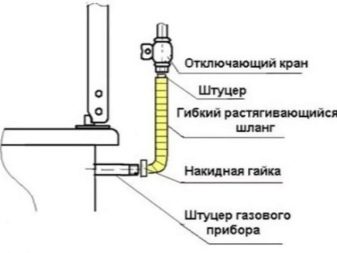

Далее требуется подсоединить один из концов гибкого шланга к магистральной трубе либо к баллону. Противоположный конец соединяют с входным каналом варочной поверхности.Необходимое отверстие находится в нижней части бытового прибора.

Потому при подсоединении газовых шлангов к встраиваемой модели надо открыть двери и убрать полки на соответствующем шкафу. Шланг прикручивают плотно, его необходимо герметизировать его ФУМ-лентой. Далее прокручивают вентиль в положение «полностью открыто». Конфорки при этом не разжигают.

Надо покрыть все места соединений мыльным раствором. В норме никаких пузырьков появляться не должно. Но предположим, пена все же появилась. Тогда надо вновь подкручивать гайку в проблемном месте. Затем снова проверяют его при помощи пены. Процедуру повторяют до тех пор, пока не перестанут появляться даже небольшие пузырьки газа.

В большинство стандартных комплектов входят жиклеры двух типов. Тот, у которого отверстие потолще — для магистрального газа. Тот, у которого вход меньше по размеру — для подсоединения к баллонам. Всегда по умолчанию ставится именно жиклер для стыковки с газопроводом. Если есть необходимость сменить его, используют также ключи, идущие в комплекте.

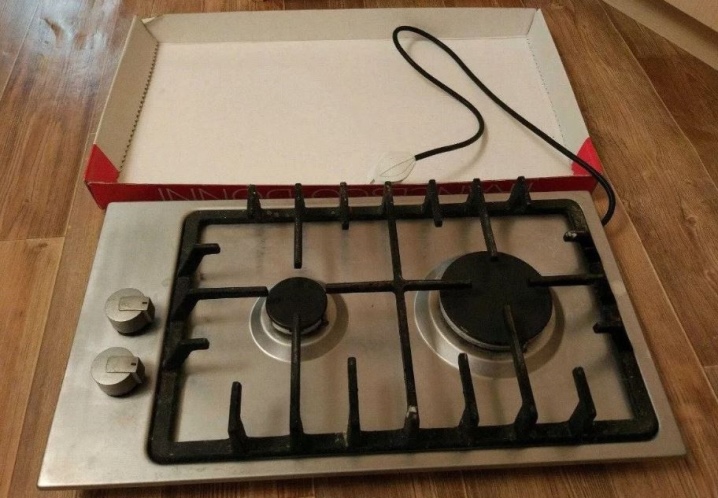

Газовые панели с электроподжигом надо будет присоединить к электросети. Недалеко от бытового прибора нужно поставить розетку. Ее допустимая нагрузка определяется очень тщательно. В идеале через эту розетку должен свободно течь не только предельный потребляемый ток, следует обеспечить запас где-то 20% по мощности. Варочные поверхности всегда монтируют в толстые столешницы (слой дерева минимум 3,8 см).

Если попытаться установить панель на тонком основании, система может подвести внезапно. Согласно стандартным правилам, варочные панели с электрическим поджигом устанавливают при помощи любых шлангов, кроме имеющих оплетку из металла. Какими бы хорошими ни были такие рукава, они могут привести к возгоранию и взрыву газа, если случится короткое замыкание.

О том, как правильно подключить газ к варочной панели, смотрите в следующем видео.

Выбор кабеля и автомата

Для того чтобы выбранный духовой шкаф смог в полной мере функционировать, нужно выбирать правильный кабель, который справиться с обеспечением устройства электроэнергией. Если используется прибор, мощность которого не более 3,5 кВт, то можно выбрать обычный 3-жильный кабель.

Духовой шкаф следует подключать исключительно через отдельную автоматическую коробку, которая может располагаться на распределительном щитке или же должна находиться в прямой близости от электрического прибора. Если квартира находится на стадии ремонта, то можно штробить стены и провести отдельный кабель.

После того как выбран кабель, можно подбирать наиболее оптимальные розетки. По способу установки они делятся на 2 вида.

• Внешние, установка которых осуществляется на плоскость стены. Отличительное преимущество таких моделей состоит в удобстве их применения, так как прокладка производится открытым методом. Кроме того, такие розетки являются единственным решением для комнат с высоким уровнем влажности, так как обеспечивают отличный уровень безопасности. На рынке представлены специальные модели, которые отличаются высокой степенью защиты от влаги и пыли.
• Внутренние, монтаж которых проходит в особые подрозетники. Такие розетки крайне популярных в кирпичных домах, а также являются единственным решением для стен, отделанных гипсокартоном.

Подключение кабеля к вилке и розетке можно проводиться следующими способами.

• Жилу необходимо освободить от изоляции на 0,5 см и зажать винтом.
• Очистка проводника от изоляции на 1,5 см и его дальнейшее прижимание. Данный способ считается наиболее подходящим, так как обеспечивает более широкую площадь соприкосновения.

Если жила кабеля включает в себя большое число тонких проволок, то нужно будет провести обработку при помощи паяльника или латунной трубки. Что касается розетки, то ее нужно смонтировать на небольшом расстоянии от плиты, однако при этом стоит позаботиться о том, чтобы на нее не попадала жидкость в процессе готовки.

Пошаговая инструкция с описаниями и схемами

Трехфазная варочная панель, как правило, снабжена специальной штепсельной вилкой. Они встречаются нескольких типов, различающихся конструктивно. Бывает так, что розетка на стене кухни совсем не подходит для той, которая есть на сетевом шнуре прибора. В таких случаях ее заменяют на соответствующую, если линия питания плиты имеет дополнительные фазные жилы.

Рассмотрим подробную схему подключения с вилками сетевого шнура. При трехфазном варианте действия будут следующими:

1. Один из проводов с изоляцией коричневого (серого, белого) цвета присоединить к клемме с цифрой 1.
2. Другой провод такого же цвета подключить к клемме с цифрой 2 и третий (если есть) — к контакту 3.
3. Найти клемму с символом N и к ней подключить провод синего (голубого) цвета.
4. Жилу желто-зеленой расцветки присоединить к контакту со значком заземления.

Изменения в однофазной домашней сети:

1. Клеммы 1, 2 и 3 объединить в одну общую фазную шину перемычками, прилагаемыми к заводской комплектации или приобретаемыми отдельно.
2. К этой шине присоединить провод коричневого (белого, серого) цвета. Синий провод — к контакту N или 0.
3. Желтый или желто-зеленый подключить к заземляющей клемме.

При самостоятельном подключении такого дорогого прибора, как варочная панель, важно многократно перепроверить правильность выполнения всех операций. Лучше перед пробным включением тщательно проследить весь путь подачи электроэнергии от квартирного электрощита до клеммной коробки плиты

Как смонтировать ендову на кровлю из профнастила

С чего начинать

В независимости от того, какой прибор был вами приобретён, его надо установить в столешницу. Поэтому в первую очередь рассмотрим, как установить варочную панель. Сразу оговоримся, что панели представляют собой небольшой толщины прибор, однако площади варочной поверхности у некоторых моделей могут отличаться.  Именно от этих размеров придётся отталкиваться в процессе подбора шкафа для варочной панели.

Последовательность действий по установке варочной панели.

Фото
Описание работ

На заранее выбранное место делаем разметку. Для этого просто переворачиваем панель и обводим контур.

На любом участке разметки делаем отверстие для пилки электролобзика с помощью обычной дрели.

Приступаем к просверливанию контура.

Вот что должно получиться в конце этой операции.

Проверяем качество «посадки» прибора в столешницу

Тут торопиться нельзя, важно точно и досконально вымерить все расстояния, не оставив зазоры.

Места стыков обрабатываются силиконовым герметиком.

Конструкцию прижимаем руками для прочной фиксации.

Переходим к монтажу корпуса прибора к столешнице. Для этого используем специальные скобы

Они могут быть разной формы и размеров, но суть их установки заключается в том, что в них есть две прорези. Через одну скоба крепится к столешнице, через вторую − к плите.

Полностью установленная варочная панель выглядит вот так.

Видео: как своими руками правильно провести установку варочной панели в столешницу

Монтаж прибора необходимо проводить только после того, как собран шкаф для варочной панели и та кухонная мебель, которая будет находиться в непосредственной близости к плите.

Watch this video on YouTube

Правильный выбор розетки для варочной панели

Для того чтобы выполнить грамотное присоединение поверхности для приготовления пищи к электросети, необходимо выбрать подходящую розетку. Сегодня в продаже можно встретить огромное множество различных их типов

Рекомендуется обратить внимание на специальные приспособления, которые называются силовыми. Они изготавливаются из надежного пластмассового материала и чаще всего рассчитаны на силу тока, превышающую 10 А

Розетки для подключения электроплиты

Такие розетки для варочных панелей и духовых шкафов подразделяются на два вида: двухконтактные и трехконтактные. Процесс подсоединения выполняется с помощью силовой вилки и самой розетки. Существует еще один вариант подключения, который учитывает прямое соединение варочной поверхности к клеммнику распределительной коробки.

В случае необходимости можно приобрести обычную колодку и отдельную установочную коробку. Для того чтобы выполнить подсоединение кабелей в таком клеммнике, требуется вначале зачистить окончание медного провода. Затем из него выполняются кольца, в которые требуется вставить винты с пластинками.

На следующем этапе подготовленный провод фиксируется в гнезде розетки под варочную панель. Духовой шкаф можно подключить, используя такую же схему. Для него необходимо приобрести отдельную розетку.

Для подключения духового шкафа используют отдельную розетку

Кабель, зафиксированный в гнезде, необходимо затянуть с помощью отвертки. Лучший вариант установки розетки в случае монтажа духового шкафа – фиксация ниже уровня короба. Однако электроприбор не должен иметь слишком малую дистанцию до пола, так как это может привести к короткому замыканию, если протечет водопроводная коммуникация.

Подключение варочной панели и духового шкафа к электросети выполняется с учетом техники безопасности

Очень важно четко соблюдать установочный алгоритм. Любые отклонения от инструкции могут привести к выходу приборов из строя

Силовая вилка для варочной панели: советы по выбору

От выбора силовой вилки зависит надежность подключения варочного устройства к электрической сети. Выбор данного элемента производится с учетом нескольких нюансов. Внешний вид этой детали играет второстепенную роль.

Стоит отметить, что обычные вилки использовать при подключении варочной панели для приготовления пищи не рекомендуется. Это связано с тем, что со временем их технические характеристики ухудшаются. Специалисты советуют применять для таких целей только силовые детали.

От выбора силовой вилки зависит надежность подключения варочного устройства к электрической сети

Основное требование, выдвигаемое к вилкам для электроплит, – надежность. Деталь должна быть изготовлена из качественного, термоустойчивого материала. Для соединения плиты и электрической коммуникации очень желательно оборудовать отдельную линию, которая будет включать в себя розетку специального назначения.

Существует распространенная ошибка, которая заключается в неправильном подключении проводов к вилке. Выполняя данную операцию, необходимо проверить несколько раз правильность соединения.

Стоит отметить, что при желании можно подключить варочную панель и духовой шкаф к одной розетке. Как правило, на данном этапе неопытные люди сталкиваются с проблемами. Если нет специальных знаний, то рекомендуется выбрать самый простой вариант общего подключения – монтаж спаренной розетки.

Отзывы покупателей

Проверка работоспособности подключенной панели

Установив индукционную поверхность на место, и подключив ее к электросети, приступают к проверке ее работоспособности. Для этого нужно включить панель нажатием на кнопку «Сеть», после чего в течение одной секунды должна произойти ее активация. Затем по истечении еще нескольких секунд прозвучит короткий звуковой сигнал, подтверждающий, что индукционная плита готова к работе. Каждый из варочных секторов активируется отдельной кнопкой, после нажатия на которую можно приступить к регулировке уровня мощности.

В дальнейшем беспроблемное функционирование варочной панели зависит от того, насколько она:

• ровно установлена;
• надежно закреплена;
• защищена от перегрева (зависит от эффективности работы вытяжки).

Итак, выше был описан процесс установки и подключения индукционных плит в зависимости от типа электропроводки (трехфазной/однофазной) и имеющегося оборудования (розетки, медных гильз, клеммника). Нужно помнить, что работа с электричеством требует особых знаний и навыков, поэтому перед самостоятельным подсоединением панели следует тщательно взвесить свои силы. Для собственной безопасности и эффективной работы варочной поверхности в ряде случаев лучше пригласить квалифицированного специалиста.

Возможные проблемы и советы профессионалов

Самая распространенная ошибка при самостоятельном подключении – неправильное положение фазных перемычек или их отсутствие. В случае этой ошибки будут работать только две конфорки из четырех (однофазное включение трехфазного устройства). Одной из часто встречающихся причин повреждения варочной панели и внутренней проводки является позднее срабатывание защитных устройств при превышении допустимого тока вследствие перегрузки или короткого замыкания. Регламентированное ПУЭ время срабатывания защиты 0,4 секунды по статистике выдерживается далеко не всегда. Чаще всего это является результатом использования дешевых нелицензионных устройств защитного отключения и дифференциальных автоматов китайского производства. Особенно опасно покупать УЗО и дифференциальные автоматы у случайных людей.

При «перекосе фаз» в результате неравномерной нагрузки на нулевом проводе возможно появление напряжения величиной до 110V относительно потенциала заземления. По этой причине для надежного отключения варочной панели при возникновении нештатной ситуации нужно устанавливать рекомендованный производителем двухполюсный автомат (при срабатывании он разрывает и фазный и нулевой провод).

По причине некорректной работы защитного сетевого оборудования при коротком замыкании в варочной панели, в силовом кабеле или в розетке часто повреждается внутренняя проводка или выходит из строя сама варочная панель. Защитные автоматы старого типа (тепловые) не обеспечивают необходимого времени срабатывания (быстродействия). В соответствии с требованиями ПУЭ для подключения индукционных варочных панелей рекомендуется использовать УЗО и дифференциальные автоматы (дифференциальные реле) с такими параметрами:

• для подключения к однофазной сети: автомат на 32А или УЗО на 40A и дифференциальный автомат на 30мА;
• для подключения к трёхфазной сети: автомат на 16А или УЗО на 25A и дифференциальный автомат на 30мА.

При нарушении контакта в розетке возникает искрение или электрическая дуга, которые приводят к сильному нагреву. Для недопущения этих ситуаций при планировании места для установки розетки необходимо учитывать следующие моменты:

• контактные ламели розетки должны надежно контактировать со штырями электрической вилки;
• количество контактов в розетке должно быть не меньше количества жил на проводе;
• после установки розетку необходимо надежно закрепить;
• розетку нужно устанавливать на негорючую поверхность, если это требование выполнить невозможно, под розетку подкладывают прослойку из асбеста или специальную прокладку из негорючего материала;
• нельзя устанавливать розетки рядом с рукомойниками, чтобы при мытье рук в них не попали брызги воды;
• после окончания монтажа перед первым включением варочной панели разводку кабеля от вводного щитка до розетки необходимо прозвонить тестером.

При возникновении неисправности после включения или в процессе работы на экране сервисного процессора высвечивается инженерный код и звучит аварийный зуммер. При неоднократной выдаче кода необходимо обратиться по телефону в сервисный центр. Промедление грозит распространением неисправности на другие узлы и делали, что может резко увеличить объем работы и стоимость ремонта. Никогда не покупайте варочную панель или аксессуары к ней у случайных людей.

Кроме приобретения некомплектного изделия за очень большие деньги, в этой ситуации можно в лучшем случае получить некомплектную модель (без крепежа, шнуров, винтов и шурупов), контрабандный товар без официального гарантийного талона или хорошо замаскированную варочную плиту БУ, которую отремонтировали в кустарных условиях. Без официально оформленного талона с отметкой даты продажи и печати магазина сервисный центр бесплатный гарантийный ремонт не производит.

О том, как правильно подключить варочную панель к электросети, смотрите в следующем видео.

Алгоритм подключения варочной панели и духового шкафа

Долгая и исправная работа домашней техники начинается с корректной установки и введения в работу. В основном это относится к такой технике повышенной мощности, как кухонная плита и бытовая печь. При установке и подключении варочной панели и духового шкафа к электроснабжению необходимо придерживаться таких условий:

1. Защитное заземление.
2. Питающий кабель.

Защитное заземление — главный фактор при монтаже и введении в работу прибора. Для этого применяют штекеры и розетки с несколькими контактами. Классический заземлённый контакт крупнее остальных. В домах старой постройки нет заземления, чтобы его сделать, от щитка распределения ведут шнур со встроенным заземляющим соединением. При высокой мощности бытовой техники кладут вспомогательный фидер, чтобы привычная электролиния 220 В выдержала нагрузку. Этот фидер нежелательно подвергать дополнительным нагрузкам, подключая другую технику.

На многих кухнях нет розеток для питания техники

Поэтому важно выяснить требуемую напряжённость работы оборудования. Также важно изучить этапы подключения, заявленные в руководстве по пользованию, и размещение подсоединения на технике

Варочные панели работают при любом напряжении. Бытовые печи работают только при 220 В. Производитель устанавливает в зажимы перемычки, способные работать с одной фазой.

Для подключения кухонной плиты и бытовой печи в одну розетку в электрощите предусматривается вспомогательный защитный выключатель, от него идёт питающий провод. Их возможности зависят от предполагаемой нагрузки. После этого шнур подсоединяют к розетке и запускают устройство. Иногда вместо розетки устанавливают каменные колодки, прикреплённые к стене.

Не всегда выбор падает на электрические приборы, многие продолжают быть приверженцами готовки на газу. Для этого надо присоединяться к трубе газа. Такое лучше не реализовывать самому, а нанять опытных специалистов. Для подсоединения газовой варочной поверхности и духового шкафа берут пару труб подачи газа, на каждой из них есть индивидуальный кран, останавливающий поступление газа, когда это необходимо. Подключить газовый духовой шкаф и варочную поверхность – задача не из сложных.

Для присоединения устройств к газу применяют два вида соединений:

• плотная стальная или медная трубка;
• эластичная труба.

Присоединяют через выход возле газового духового шкафа. После установки надо проверить, чтобы трубка не перегибалась и ничего не препятствовало поступлению газа. Для питания газовой духовки длина трубки не может превышать полутора метров. Присоединений допускается по минимуму. Это позволит установить технику быстро и беспроблемно.

Разновидности и устройство варочных панелей

Плита для приготовления пищи бывает в отдельном исполнении, а сейчас очень популярными стали плиты, изготовленные в компактном виде для встраивания в мебель. Собственно, слова “плита” и “панель” это почти одно и то же. Некая плоская поверхность. Только слово “плита” ассоциируется ещё с массивностью, а слово “панель” – с декоративностью.

Так вот, варочная панель и есть очень компактная плита, специально сделанная так, чтобы её можно было очень декоративно вписать в прочий интерьер кухни. Но, вместе с тем, новое веяние вобрало в себя и новые достижения по части бытовой техники, например, сенсорное управление. Поэтому часто и делается выбор в пользу варочной панели как современной, стильной и эффективной кухонной техники.

Варочные панели различаются по принципу работы, по мощности, по потребляемому напряжению. От этого зависит монтаж и требования к безопасности эксплуатации.

Подведём итоги

Метод присоединения основывается на мощности варочной панели и духового шкафа. Вам выбирать, какую технику приобретать, основываясь на условиях и качестве электролинии. Какие-то модели можно установить самостоятельно, но для установки газовой варочной поверхности или духового шкафа на газу желательно вызвать мастера. Исходя из требований по мощности, думайте, какой автомат устанавливать для работы техники, при надобности посоветуйтесь с профессионалами.

Подключение духового шкафа и варочной поверхности к одной розетке – это хороший выход, когда дополнительная розетка не продумана заранее

Важно определиться с типом оборудования. Тогда вы сможете установить комплекс или духовой шкаф отдельно от варочной поверхности, но тут тоже важно продумать все детали подключения и подходящий выход из ситуации
