ТОП 3 — лучшие модели преобразователей и их технические характеристики

Рейтинг составлен на основании популярности и представляет собой подборку лучших,
по мнению экспертов, автомобильных инверторов 2020 года.

AVS IN-2000W

 Автомобильный инвертор
12 в 220 высокой мощности до 2 киловатт. Выпускается в алюминиевом
корпусе, чтобы содействовать отводу тепла. Есть встроенный кулер охлаждения. На
корпусе имеются удобные монтажные отверстия, крепится через них на стенку
грузовика или микроавтобуса. Способен выдавать ток силой до 10 Ампер.

Преимущества AVS IN:

• разъём USB, что позволяет
  интегрировать зарядку для сотового или навигатора без дополнительного адаптера;
• мощная встроенная защита от
  замыкания;
• длительная и надёжная работа —
  до 5 лет непрерывной эксплуатации;
• удобная клавиша включения.

Минусы:

• дороговизна — 7 тысяч рублей и
  более;
• чересчур короткие провода для
  подключения через клеммы АКБ;
• невозможность интеграции с
  прикуривателем;
• большой вес — более 2
  килограммов;
• всего 1 розетка для
  подключения, поэтому нужен отдельный тройник для питания нескольких
  устройств.

ROBITON R200

Инвертор на 150 Ватт, предназначенный для преобразования постоянного тока в
переменный. Есть возможность подключения ноутбука, зарядников, различных
электрических инструментов. Имеется удобный разъём USB, обеспечивающий
дополнительные возможности. Выполнен с использованием передовых технологий,
имеет систему многоуровневой защиты:

• короткое замыкание;
• перегрев;
• перегрузка;
• переполюсовка;
• недостаточное входное
  напряжение.

Преобразователь 12 в 220 имеет силовую
розетку типа F — контакты заземлены. Во время перегревов автоматически
отключается. Наличие встроенного вентилятора.

WESTER MSW250
12-​220В+​USB

По соотношению выходной мощности и удобства эксплуатации инвертор от
производителя Wester называют лучшим среди аналогов. Он выдаёт стабильное
напряжение в 250 Ватт, пиковая нагрузка способна доходить до 500 Ватт. Легко интегрируется
с прикуривателем — не нужно останавливаться в пути, чтобы подключить адаптер к
клеммам АКБ.

Вот какие плюсы данного преобразователя отмечены экспертами:

• наличие светодиодной индикации,
  позволяющей наблюдать за работой устройства, перегревом, спящим режимом;
• относительно низкая стоимость —
  от 1700 рублей;
• наличие отдельного USB-разъёма,
  интегрируемого с фотоаппаратом и телефонами;
• качественная, плотная
  евророзетка, в которой вилки от различной бытовой техники не выпадают даже
  от сильных вибраций на бездорожье;
• возможность подключения к
  прикуривателю, что исключает случайную переполюсовку и защищает
  выпрямитель от перегорания;
• система автоматического
  распознавания низкого и чересчур высокого напряжения, самоотключение;
• наличие отдельного
  предохранителя;
• защита от короткого замыкания;
• небольшой вес.

Есть и минусы:

• не интегрируется с ноутбуками 2
  А;
• кулер громко шумит во время
  охлаждения.

Инвертор на микросхеме

Этот преобразователь напряжения 12 220 В собирается на основе специализированной микросхемы КР1211ЕУ1. Это генератор импульсов, которые снимаются с выходов 6 и 4. Импульсы противофазные, между ними небольшой временной промежуток — для исключения одновременного открытия обоих ключей. Питается микросхема напряжением 9,5 В, который задается параметрическим стабилизатором на стабилитроне Д814В.

Также в схеме присутствуют два полевых транзистора повышенной мощности — IRL2505 (VT1 и VT2). Они имеют очень низкое сопротивление открытого выходного канала — около 0,008 Ом, что сравнимо с сопротивлением механического ключа. Допустимый постоянный ток — до 104 А, импульсный — до 360 А. Подобные характеристики реально позволяют получить 220 В при нагрузке до 400 Вт. Устанавливать транзисторы необходимо на радиаторы (при мощности до 200 Вт можно и без них).

Схема повышающего преобразователя напряжения 12-220 В

Частота импульсов зависит от параметров резистора R1 и конденсатора C1, на выходе установлен конденсатор C6 для подавления высокочастотных выбросов.

Трансформатор лучше брать готовый. В схеме он включается наоборот — низковольтная вторичная обмотка служит как первичная, а напряжение снимается с высоковольтной вторичной.

Возможные замены в элементной базе:

• Указанный в схеме стабилитрон Д814В можно заменить любым, выдающим 8-10 V. Например, КС 182, КС 191, КС 210.
• Если нет конденсаторов C4 и C5 типа К50-35 на 1000 мкФ, можно взять четыре 5000 мкФ или 4700 мкФ и включить их параллельно,
• Вместо импортного конденсатора C3 220m можно поставить отечественный любого типа на 100-500 мкФ и напряжение не ниже 10 В.
• Трансформатор — любой с мощностью от 10 W до 1000 W, но его мощность должна быть минимум в два раза выше планируемой нагрузки.

При монтаже цепей подключения трансформатора, транзисторов и подключения к источнику 12 В надо использовать провода большого сечения — ток тут может достигать высоких значений (при мощности в 400 Вт до 40 А).

Классификация

Основными критериями классификации этих приборов являются мощность, форма тока и входное напряжение. Выбор конкретной модели зависит от целей, с которыми приобретается устройство.

Для подключения к автомобильному прикуривателю используются простейшие компактные преобразователи небольшой мощности. От них могут получать питание гаджеты с низким потреблением электроэнергии (телефоны, ноутбуки, вентиляторы, фонарики).

Мощность инвертора, включаемого в прикуриватель, не должна превышать 150 Вт. В противном случае можно вывести из строя всю электропроводку автомобиля.

Преобразователи для питания приборов мощностью от 150 Вт присоединяют напрямую к клеммам аккумулятора. Чтобы снизить потери КПД, не рекомендуется использовать «крокодильчики», которые входят в комплектацию некоторых моделей. Для стабильного и надёжного подключения больше подойдут медные клеммы с винтовым соединением.

Номинальная и пиковая мощность

При выборе преобразователя следует суммировать мощность всех потребителей, которые будут к нему подключены. К полученному результату прибавляют ещё 20%, так как прибор не сможет долго работать на пределе возможностей. Кроме того, возможны потери вследствие плохого контакта в соединениях или низкого качества кабеля. Также нужно учитывать ёмкость аккумулятора.

Рассчитывать мощность инвертора необходимо по двум характеристикам: номинальной и пиковой. Первая из них определяет нагрузку, под которой прибор может работать длительное время. У бытовых моделей она обычно составляет от 60 до 1000 Вт. Однако существуют модификации, у которых этот показатель превышает 1 кВт. С их помощью можно обустроить мобильную мини-электростанцию. Их целесообразно покупать, например, для подключения электроинструментов.

Пиковая мощность характеризует максимальную нагрузку, которую инвертор может выдержать в течение короткого промежутка времени. Она варьируется в пределах 150 – 10000 Вт. Ток, потребляемый некоторыми электроприборами при начале работы, в несколько раз превышает номинальное значение

Выбирая преобразователь, нужно обязательно обратить внимание на этот момент, иначе подключенное к нему оборудование может не запуститься

Мнение эксперта
Кузнецов Василий Степанович

Если устройство используется при работающем двигателе автомобиля, ток его нагрузки не должен быть выше тока, вырабатываемого генератором.

Для бытовых нужд (например, путешествий на автомобиле) обычно бывает достаточно инвертора мощностью до 600 Вт. Этого хватит, чтобы включить холодильник, зарядить телефон, ноутбук или фонарик. Ток нагрузки такого прибора составляет примерно 50 А, что значительно меньше показателей современных автомобильных генераторов.

Форма тока

Важным критерием выбора преобразователя является форма тока, получаемая на выходе. От этого параметра зависит, какие приборы к нему можно подключить.

Существует два вида формы:

1. Чистая (непрерывная) синусоида. Диаграмма тока представляет собой ровную синусоиду. Такие приборы обеспечивают безопасное подключение любого оборудования. В схему этих устройств входят дорогостоящие комплектующие, поэтому цена на них достаточно высока.
2. Модифицированная (изменённая) синусоида. Диаграмма тока – ступенчатая. Такие инверторы нельзя использовать для подключения электроинструмента с асинхронными двигателями, компрессоров и приборов, восприимчивых к помехам. Оборудование либо вообще не запустится, либо будет работать в экстремальном режиме, что приводит к снижению КПД и сокращению срока службы. Преобразователи с модифицированной синусоидой подходят для питания ламп, обогревателей, коллекторных двигателей, телефонов, ноутбуков, телевизоров. Повысить качество работы можно за счёт дополнительной установки устройства плавного пуска.

Стоимость инверторов с чистым синусом достаточно высока. Приобретать их целесообразно только при необходимости подключить оборудование, несовместимое с модифицированной синусоидой.

Основные неполадки и их ремонт

Основными поломками простейшего выпрямителя с понижающим трансформатором и диодным мостом являются:

• Обрыв провода вторичной обмотки – при такой неисправности выпрямитель не работает. Определить обрыв обмотки можно при помощи мультиметра с функцией прозвонки. Устраняют данную неисправность полной перемоткой поврежденной обмотки с обязательным соблюдением требований к диаметру медного проводника и количеству витков.
• Неисправность диодного моста – в результате выходя из строя хотя бы одного диода данный узел выпрямителя перестает выдавать на нагрузку ток с требуемыми характеристиками. Для устранения данной поломки следует при помощи мультиметра найти вышедший из строя диод, выпаять его и заменить на новый с аналогичными характеристиками.
• Выгорание конденсатора-фильтра.

Неполадки оснащаемых сложными контроллерами и платами управления инверторов и выпрямителей самостоятельно устранять не следует. Ремонтом данных устройств должен заниматься имеющий соответствующую квалификацию и опыт работы специалист.

Самодельный преобразователь

Простейший выпрямитель можно собрать своими руками по приведенной ниже схеме.

Схема простейшего самодельного выпрямителя с диодным мостом

Поняв, что такое преобразователь, разобравшись в его конструкции и принципе действия, можно не только самостоятельно производить диагностику и ремонт данного устройства, но и изготавливать его самостоятельно дома. При этом самодельный аналог по надежности и функционалу мало чем будет уступать заводским приборам. Себестоимость такого прибора будет в разы ниже.

Назначение и принцип работы

Что такое преобразователь напряжения. Так называют электронный прибор, изменяющий величину входного сигнала. Он может использоваться в качестве устройства, повышающего или понижающего его значение. Входное напряжение после преобразования может изменить как свою величину, так и частоту. Такие устройства, изменяющие постоянное напряжение (преобразовывающие его) в выходной сигнал переменного тока, получили название инверторов.

Преобразователи напряжения находят применение как в виде автономного устройства, питающего потребителей энергией переменного тока, так и могут входить в состав других изделий: систем и источников бесперебойного питания, устройств повышения постоянного напряжения до необходимой величины.

Инверторы представляют собой генераторы напряжения гармонических колебаний. Источнику постоянного тока с помощью специальной схемы управления создается режим периодического переключения полярности. В результате на выходных контактах устройства, к которым подключена нагрузка, формируется сигнал переменного напряжения. Его величину (амплитуду) и частоту определяют элементы схемы преобразователя.

Управляющее устройство (контроллер) задает частоту переключения источника и форму выходного сигнала, а его амплитуду определяют элементы выходного каскада схемы. Они рассчитаны на максимальную мощность, которую потребляет нагрузка в цепи переменного тока.

Контроллер используется и для регулирования величины выходного сигнала, которое достигается управлением длительностью импульсов (увеличение или уменьшение их ширины). Информация об изменениях величины выходного сигнала на нагрузке поступает в контроллер по цепи обратной связи, на основании которой в нем формируется управляющий сигнал на сохранение необходимых параметров. Этот метод называется ШИМ (широтно-импульсной модуляцией) сигналов.

В схемах силовых выходных ключей преобразователя напряжения 12В могут использоваться мощные составные биполярные транзисторы, полупроводниковые тиристоры, полевые транзисторы. Схемы контроллеров выполняются на микросхемах, представляющих собой уже готовые к работе устройства с необходимыми функциями (микроконтроллеры), специально разработанных для таких преобразователей.

Схема управления обеспечивает последовательность работы ключей для обеспечения на выходе инвертора сигнала, необходимого для нормальной работы устройств потребителя. Кроме того, управляющая схема должна обеспечивать симметрию полуволн выходного напряжения

Это особенно важно для схем, в которых на выходе используются повышающие импульсные трансформаторы. Для них недопустимо появление постоянной составляющей напряжения, которая может появиться при нарушении симметрии

Существует много вариантов построения схем инверторов напряжения (ИН), но выделяют из них 3 основные:

• ИН бестрансформаторный мостовой;
• трансформаторный ИН с нулевым проводом;
• мостовая схема с трансформатором.

Каждая из них находит применение в своей области в зависимости от примененного в нем источника питания и требуемой выходной мощности для питания потребителей. В каждой из них должны быть предусмотрены элементы защиты и сигнализации.

Защита от понижения и повышения напряжения источника постоянного тока определяет диапазон работы инверторов «по входу». Защита от повышенного и пониженного выходного переменного напряжения необходима для нормальной работы оборудования потребителя. Диапазон срабатывания устанавливается в соответствии с требованиями используемой нагрузки. Эти виды защиты обратимые, то есть при восстановлении параметров оборудования до нормы работа может быть восстановлена.

При срабатывании защиты вследствие короткого замыкания в нагрузке или чрезмерного возрастания выходного тока перед тем, как продолжить эксплуатацию оборудования, необходим тщательный анализ причин этого события.

Преобразователь 12В является наиболее приемлемым для создания локальной электросети. Наличие большого количества автомобилей и аккумуляторных батарей 12В постоянного тока позволяет их использовать для обеспечения запросов пользователей. Такие сети можно создавать в самых различных местах, начиная от собственного авто. Они мобильны и не зависят от места стоянки.

Классификация и виды импульсных преобразователей

Выпускаемые преобразователи можно разделить на три основные группы по роду тока:

1. Конверторы. Выполняют преобразование переменного напряжения (АС) в постоянное (DC). Они применяются в основном в промышленности и в быту для изолированного питания устройств потребителей, где используется переменное напряжение 380/220 Вольт с частотой 50 Гц;
2. Инверторы. Они постоянное напряжение преобразуют в переменное. Применяются в устройствах бесперебойного питания, а также сварочных аппаратах где за счёт такого преобразования есть возможность уменьшения габаритов, а значит и веса устройств.
3. Конверторы постоянного напряжения. Преобразуют DC в DC. Применяются для питания аккумуляторных батарей и их подзарядки в системах где питание происходит от одного конвертора AC/DC, а каждый уже непосредственный аккумулятор получает за счёт конвертора DC/DC нужное конкретно для него напряжение.

Разновидности преобразователей

Среди всего многообразия существующих видов преобразователей выделяются следующие классы:

• специальные устройства для дома;
• высоковольтное и высокочастотное оборудование;
• бестрансформаторные и инверторные импульсные устройства;
• преобразователи постоянного напряжения;
• регулируемые аппараты.

К этой же категории электронных приборов относят преобразователи тока в напряжение.

Аппаратура для дома

С этим типом преобразовательных устройств рядовой пользователь сталкивается постоянно, поскольку в большинстве моделей современной техники имеется встроенный блок питания. К тому же классу относятся бесперебойные источники питания (БИП), имеющие встроенный аккумулятор.

В отдельных случаях бытовые преобразователи выполняются по двойной кольцевой (инверторной) схеме.

За счет такого преобразования от источника постоянного тока (аккумулятора, например), удается получить на выходе переменное напряжение стандартной величины 220 Вольт. Особенностью электронных схем является возможность получения на выходе чисто синусоидального сигнала постоянной амплитуды.

Регулируемые устройства

Эти агрегаты способны значение выходного напряжения и повышать его. На практике чаще встречаются аппараты, позволяющие плавно изменять пониженное значение выходного потенциала.

Классическим является случай, когда на входе действует 220 Вольт, а на выходе получается регулируемое постоянное напряжение величиной от 2-х до 30 Вольт.

Бестрансформаторные приборы

Бестрансформаторные (инверторные) агрегаты построены по электронному принципу, предполагающему применение отдельного модуля управления. В качестве промежуточного звена в них используется преобразователь частоты, приводящий сигнал на выходе к удобному для выпрямления виду. В современных образцах инверторного оборудования нередко устанавливаются программируемые микроконтроллеры, существенно повышающие качество управление преобразованием.

Высоковольтные устройства представлены уже описанными станционными трансформаторами, повышающими и понижающими передаваемое напряжение в нужных соотношениях.

При передаче энергии по высоковольтным линиям и последующей трансформации стремятся свести ее потери в ваттах к минимуму.

К этому же классу относятся устройства, формирующие сигнал для управления лучом в телевизионной трубке (кинескопе).

Дополнительные возможности и безопасность

Практически все современные модели оснащены массой дополнительного функционала, который значительно облегчает эксплуатацию, увеличивает эффективность, безопасность использования и стоимость инструмента. Перед тем как переходить к покупке торцовки, следует разобраться, какие функции необходимы для решения поставленных перед инструментом задач:

1. Система пылеудаления представляет собой патрубок для подключения пылесоса, внешней системы «Циклон» или мешка пылесборника. Если предполагается исключительно эпизодическая работа инструментом, то делать упор на систему пылеудаления нет смысла;
2. Защитный кожух полностью закрывает пильный диск до момента начала распила заготовки. Это крайне необходимый элемент «торцовки», обеспечивающий дополнительную безопасность при эксплуатации;

3. Ограничение глубины. Данная опция необходима, если предполагается использовать инструмент для создания пазов;

4. Подсветка рабочей зоны позволяет видеть предполагаемое место реза. Очень полезная опция, если предполагается использование инструмента в местах с недостаточным освещением;
5. Лазерный указатель указывает место реза, что значительно повышает точность при обработке материала;
6. Плавный пуск обеспечивает постепенное увеличение частоты вращения пильного диска. Наличие данной опции снижает нагрузку на энергосистему, а также предотвращает рывок инструмента в момент старта;
7. Автоматическое отключение при заклинивании пильного диска увеличивает безопасность при эксплуатации инструмента;
8. Регулировка количества оборотов оснастки позволяет выбрать наиболее подходящий режим для получения максимально чистого реза или более высокой скорости распиловки определенного материала;
9. Поддержка постоянных оборотов позволяет поддерживать оптимальную производительность независимо от нагрузки на режущий инструмент.

Самые распространённые схемы

Существует несколько классических стандартных схем, которые чаще всего применяются в импульсных преобразователях постоянного напряжения. Они обеспечивают разные величины соотношений между входным и выходным напряжением. Эти схемы раскрывают саму суть преобразователей и их принцип работы.

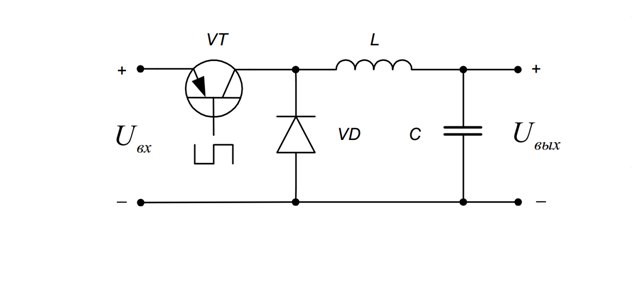

Понижающий преобразователь напряжения и его схема

Она используется для питания потребителей, нагрузка которых выражается большими токами и малым напряжением. Это первоочередная схема способная заменить классический низкочастотный преобразователь, в свою очередь, обеспечит увеличение КПД, уменьшит габариты и вес устройства. Транзистор VT выполняет роль электронного ключа, его работа лежит между двумя режимами осечки (полного закрытия) и насыщения (полного открытия). Расчет каждой детали производится непосредственно для конкретного потребителя и источника напряжения. Основным недостатком данной схемы является вероятность пробоя и появление полного большого входного напряжения на потребителе. Это, несомненно, приведёт к неисправности питаемого устройства.

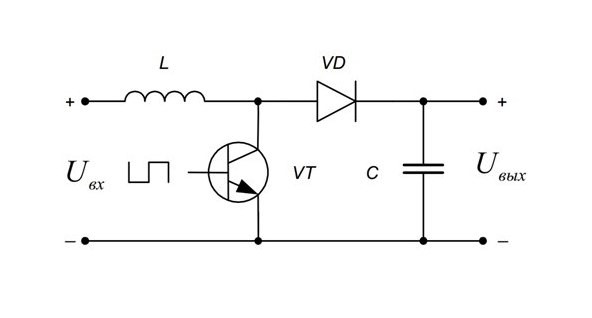

Повышающий преобразователь и схема

Она может быть использована для получения напряжения на потребителе или на нагрузке больше чем на источники энергии. Применяется для подсветки дисплеев портативных компьютеров и для других электронных устройств где необходимо из небольшого напряжения сделать большее. Здесь имеет место процесс появления ЭДС самоиндукции, которая появляется после открытия транзистора. Вся накопленная энергия в дросселе попадает в нагрузку. При этом напряжение на выводах дросселя меняет свою полярность.

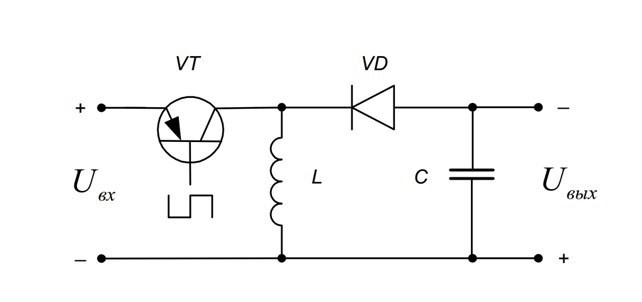

Инвертирующая схема

Может использоваться для получения напряжения, которое обладает обратной полярностью. При этом по значению U вых может быть меньше или больше U вх. Энергия, которая скапливается в дросселе направляется в нагрузку через сглаживающий конденсатор.

Как видно из этих схем все они не имеют гальванической развязки, то есть непосредственной изоляции вторичного выходного напряжения от входного.

Вот одна из таких схем, содержащих трансформатор. Энергия, которая накапливается в магнитном поле первичной обмотки трансформатора, в нагрузку выводится через вторичную обмотку. Трансформатор в этом случае может быть и повышающим и понижающим. Применяется очень часто в сетевых источниках где есть необходимость снижения входного напряжения от нескольких сотен вольт до единиц или десятков.

В момент когда транзистор закрывается трансформатор своей индуктивностью может вызвать на коллекторе высоковольтный скачок или всплеск, что несомненно, очень плохо и может привести к пробою полупроводникового элемента. Для этого и устанавливается RC-цепочка из конденсатора и катушки индуктивности, которая может быть подключена параллельно ключу или первичной обмотке. Такой обратноходовой импульсный преобразователь широко используется во многих сетевых источниках электрического тока с небольшой мощностью порядка 100 Вт.

Еще одна схема с трансформатором и прямым включением диода изображена на схеме ниже.

Используется в источниках питания около 250 Вт. Все эти рассмотренные выше преобразователи называются однотактные, потому что за один период преобразования в нагрузку будет поступать только один импульс. Основное их преимущество — это простота схемы состоящей всего из одного транзистора, работающего в режиме ключа, а недостаток намагничивание сердечника которое не даёт в полном объёме использовать с максимальным КПД этот магнитный материал. Передача энергии потребителю и подготовка трансформатора к следующему циклу размагничивания осуществляется с некоторой паузой которая и снижает их выходную мощность.

Вот несколько практических реализованных в жизни схем, основой которого является импульсный преобразователь. Первая из них имеет регулировочный элемент, выполненный на микросхеме, в свою очередь, обе схемы выполнены на полевых транзисторах. Расчет их выполнен под напряжение для нагрузки от 5 до 12 Вольт.

Высоковольтный преобразователь напряжения

Такое электронное устройство, которое предназначено для получения переменного или постоянного высокого напряжения (до нескольких тысяч вольт). Например, такие устройства применяются для получения высоковольтной энергии на кинескопы телевизоров, а также для лабораторных исследований и проверки электрооборудования напряжением, повышенным в несколько раз. Кабеля или же силовые цепи масляных выключателей, рассчитанных на напряжение 6 кВ, испытывают напряжением 30 кВ и выше, правда, такая величина напряжения не обладает высокой мощностью, и при пробое сразу же отключается. Эти преобразователи довольно компактны ведь их приходится переносить персоналу от одной подстанции к другой, чаще всего вручную. Нужно заметить, что все лабораторные блоки питания и преобразователи обладаю почти эталонным, точным напряжением.

Более простые высоковольтные преобразователи применяются для запуска люминесцентных ламп. Сильно повысить импульс до нужного можно за счёт стартера и дросселя, которые могут иметь электронную или же электромеханическую основу.

Промышленные установки, выполняющие преобразование более низкого напряжения в высокое, имеют множество защит и выполняются на повышающих трансформаторах (ПТН). Вот одна из таких схем дающая на выходе от 8 до 16 тысяч Вольт, при этом для его работы необходимо всего около 50 В.

Из-за того, что в обмотках трансформаторов вырабатывается и протекает довольно высокое напряжение, то и к изоляции этих обмоток, а также к её качеству предъявляются высокие требования. Для того чтобы устранить возможность появления коронирующих разрядов, детали высоковольтного выпрямителя должны быть припаяны к плате аккуратно, без заусенцев и острых углов, после чего залиты с обеих сторон эпоксидной смолой или слоем парафина толщиной 2…3 мм, обеспечивающим изоляцию друг от друга. Иногда данные электронные системы и устройства называют повышающий преобразователь напряжения.

Следующая схема представляет собой линейный резонансный преобразователь напряжения, который работает в режиме повышения. Он основан на разделении функций повышения U и его чёткой стабилизации в абсолютно разных каскадах.

При этом некоторые инверторные блоки можно заставить работать с минимальными потерями на силовых ключах, а также на выпрямленном мосте, где появляется высоковольтное напряжение.

Простейший преобразователь своими руками

Самостоятельное изготовление аналоговых и цифровых преобразователей выгодно по следующим причинам:

1. Низкая себестоимость. Детали для самодельных устройств находят в старой радиотехнике.
2. Разнообразие. Существует много вариантов, которые можно изготовить своими руками.

Самодельные инверторы строят по стандартной схеме. В основе аппарата лежит задающий генератор. К нему напрямую или через согласующий трансформатор подключена одна или несколько пар транзисторов. Под действием импульсов они начинают поочередно переключаться. Сигналы попадают на повышающий трансформатор и достигают потенциала 220 вольт.

Необходимые материалы

В схемах простых преобразователей чаще всего применяют:

• биполярные транзисторы – КТ 805/819/817/815;
• составные – КТ 825/827;
• полевые – IRF3808/3205, IRL2505, IRFZ40.

Их можно заменить на подобные по характеристикам. Большинство домашних мастеров выпаивает детали для них из старых усилителей, магнитофонов, принтеров и другой аппаратуры.

Некоторые используют для построения инвертора микросхему КР1211ЕУ1. В ней уже встроено два канала для управления мощными транзисторными ключами.

В соответствии с выбранной схемой и дизайном понадобятся:

• конденсаторы и резисторы;
• трансформаторы и контура (готовые или самодельные);
• листы металла, пластика;
• толстые провода (не менее 3 мм²);
• крепежные детали.

Этапы работы

Перед началом построения преобразователя составляют план. Представляют или записывают ступени изготовления:

1. Поиск. Найти схему и детали.
2. Подготовить инструмент.
3. Монтаж. Навесной или на плате (придется делать самостоятельно или заказывать).
4. Намотка трансформатора, если нет готового.
5. Сборка из листов винтов или болтов коробки для корпуса прибора.
6. Подсоединение проводников для подключения к аккумуляторам и аппаратуре.

Способы применения

Особенно широко преобразователи тока с 12 на 220 В применяются в местах, где отсутствует снабжение электроэнергией. От любого автомобильного аккумулятора можно сделать 220 В для обеспечения подачи электричества в загородный дом.

Следует помнить, что инверторы напряжения из 12 В в 220 В преобразуют форму электрического тока, которая ограничивает его использование. То есть не все электрические приборы способны воспринимать напряжение, подающееся графически почти по прямоугольной форме. Конструктивно инверторы бывают:

• автомобильными;
• стационарными;
• мобильными.

Если рассматривать выходную мощность, то автомобильные АКБ максимально выдают 500 Вт, а стационарные — до 10 тыс. Вт. Если при выезде за город на отдых или дачный участок необходимо в вечернее время осветить помещение или место ночевки, то самый простой способ заключается в подсоединении к преобразователю светодиодного светильника.

Стационарные преобразователи напряжения 12—220 вольт в основном применяются для трансформирования электрической энергии солнечных батарей и ветряных конструкций. Мобильные инверторные преобразователи подключаются к сети от 12 до 50 В и считаются неприхотливыми в выборе источника питания. Для обслуживания автомобилей это устройство представляет собой зарядное устройство с розеткой.

Применение

Где же может использоваться такой преобразователь? Вот самые распространенные сферы его применения:

1. Если существует необходимость запитать какие-либо бытовые приборы от аккумуляторной батареи автомобиля. Использование этого устройства может пригодиться в дороге, например, если нет переходника для мобильной подзарядки, или же существует необходимость подключения в автомобиле любого домашнего электроприбора;
2. Если есть отопительный котёл на квартиру или дом, то его насосы тоже рассчитаны на переменное напряжение 220 Вольт. Для котлов напряжения аккумуляторной батареи, естественно, не подойдёт. Бывают такие случаи когда происходят аварийные отключения в сетях электроснабжения, и нужно чтобы не заморозить систему отопления, выполнять циркуляцию горячей воды по отопительной системе. Для этого можно воспользоваться автомобильным аккумулятором подключив к нему электронный блок, инвертирующий постоянное напряжение в переменное, ещё и повышающий его до стандартных 220 Вольт. Это даст возможность на какой-то период времени восстановить циркуляцию горячей воды в системе.

Это основные примеры использования данного преобразователя, так как в жизни их может быть ещё несколько в зависимости от местных бытовых условий.

Заключение
