Устройство пандуса для инвалидов

Как устроена стиральная машина

Оборудование световыми сигналами и цветом

Человек с плохим зрением легко может не увидеть пандус или спутать его с лестницей, что, скорее всего, приведет к травме.Чтобы не допустить этого, необходимо выполнить несколько рекомендаций. В помещениях перед пандусом на дистанции 60 см (с внешней стороны зданий — на дистанции 80 см) оборудуется небольшой участок рифленой формы или ярко окрашенного (люминисцентного) вида. Эта норма обязательна, если лестничный марш и пандус расположены параллельно. В случае, когда спуск расположен отдельно от лестниц, то вышеуказанным способом можно его не помечать. В данном случае разрешается оборудование габаритов пандуса световыми лентами или сигнальными огоньками. Дополнительно можно нанести полосу яркого цвета.

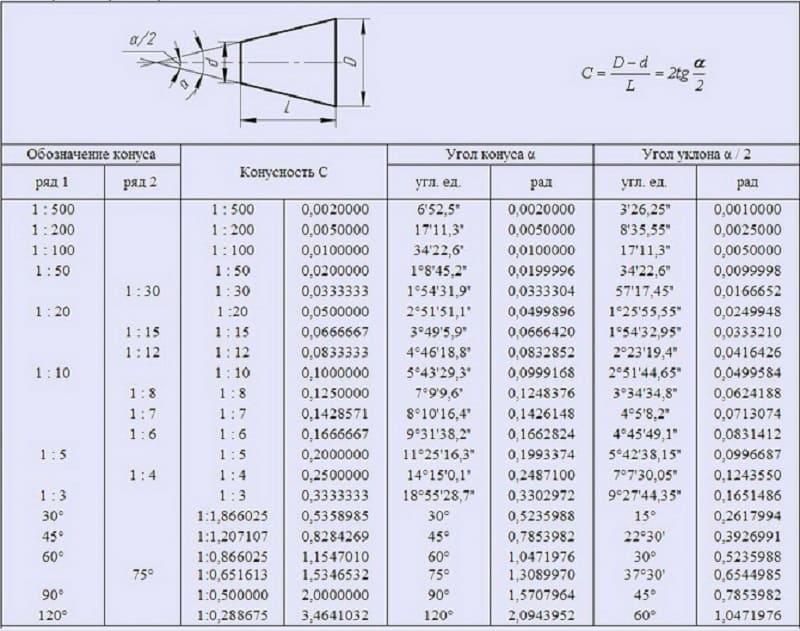

Угол конуса

Важным показателем при построении различных чертежей считается угол конуса. Он определяется соотношение большого диаметра к меньшему. Высчитывается этот показатель по следующим причинам:

1. На момент обработки мастер должен учитывать этот показатель, так как он позволяет получить требуемое изделие с высокой точностью размеров. В большинстве случаев обработка проводится именно при учете угла, а не показателей большого и малого диаметра.
2. Угол конуса рассчитывается на момент разработки проекта. Этот показатель наносится на чертеж или отображается в специальной таблице, которая содержит всю необходимую информацию. Оператор станка или мастер не проводит расчеты на месте производства, вся информация должна быть указана в разработанной технологической карте.
3. Проверка качества изделия зачастую проводится по малому и большему основанию, но также могут применяться инструменты, по которым определяется показатель конусности.

Как ранее было отмечено, в машиностроительной области показатель стандартизирован. В другой области значение может существенно отличаться от установленных стандартов. Некоторые изделия характеризуются ступенчатым расположение поверхностей. В этом случае провести расчеты достаточно сложно, так как есть промежуточный диаметр.

Деревянный пандус для колясок инвалидов

Еще одно пандусное устройство в подъезде дома для инвалидов, изготовленное из деревянных материалов. Оно самое простое, потому что при изготовлении не требует использования каких-то сложных инструментов и оборудования (имеется в виду электросварку). В основе элементов конструкции лежат обрезные доски. Размеры досок: толщина 40-50 мм, ширина 200-250 мм.

Между собой несущие элементы соединяются теми же досками при помощи металлических крепежных изделий и саморезов. Во всем остальном это то же устройство, что и металлический вариант. Есть несколько требований к деревянному пандусу.

• Необходимо его устанавливать в вертикальном положении так, чтобы плоскости конструкции не касались стены. Для этого необходимо на поверхности стены установить упор из той же доски, к которому крепится крючок, замок, шпингалет или карабин.
• Нижние плоскости пандуса для колясок обязательно отделывают под дизайн подъезда дома. Оптимальный вариант – покрыть лаком или заморить. В этом случае вертикально расположенный пандус будет смотреться красиво и выполнять роль дополнительной периллы.
• Поперечины, соединяющие две дорожки, должны располагаться так, чтобы они попали между ступенями лестничного марша.
• Рабочую поверхность придется немного видоизменить. Нельзя допустить, чтобы она была скользкой, поэтому покрывать ее лаком не рекомендуется. Оптимальный вариант – набить или приклеить нескользящие накладки (они продаются в строительных магазинах) или набить мелкими гвоздиками полоски резины через каждые 20-30 см поперек дорожек.

Внимание! Если инвалид-колясочник самостоятельно передвигается по подъезду без помощи посторонних, то необходимо шпингалеты, крючки и страховочные карабины устанавливать у края пандуса с двух сторон. То есть, будет два крепления

Одним будет открываться конструкция при выезде, вторым при въезде

То есть, будет два крепления. Одним будет открываться конструкция при выезде, вторым при въезде.

Как сделать пандус самостоятельно

Установка откидного пандуса для инвалидов в подъезде согласования от жильцов не требует. По закону каждый человек с ограниченной способностью к передвижению имеет право на создание условий, позволяющих ему перемещаться по своему дому. Единственное правило заключается в том, что установленная конструкция не должна создавать помех другим людям, проживающим в этом подъезде.

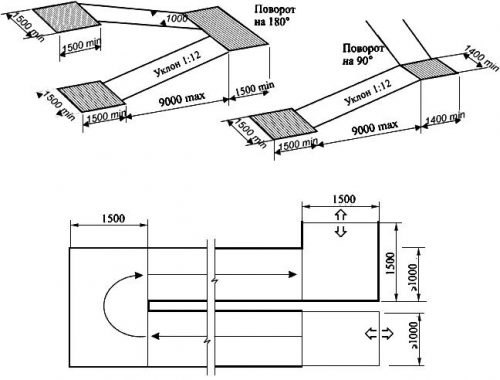

Чертеж пандуса.

Уклон въезда по направляющим, установленным на стандартный лестничный марш, конечно, не соответствует нормативным требованиям. Но, в присутствии сопровождающего, наличие складного пандуса для инвалидов на лестничный марш намного облегчает процесс подъема в коляске.

К тому же, длина лестничного пролета на первом этаже обычно не превышает 6-ти ступеней. Зато после этого инвалид колясочник сможет свободно въехать в квартиру или воспользоваться лифтом для подъема на верхние этажи.

Необходимые материалы и инструмент

Для изготовления двухколейного откидного пандуса для подъема на площадку первого этажа потребуется приобрести:

• два гнутых металлических швеллера № 18-24 с толщиной стенки 3-4 мм или 4 неравнополочных уголка 100х65 мм длиной равной длине лестничного марша;
• профильная труба 25х50 мм длиной ¾ лестницы;
• 3 стальные дверные петли;
• 2 метра профильной трубы 25х32 мм;
• полоса стальная 50х2,5 мм – 0,5 метра;
• анкерные болты для крепления конструкции к стене;
• поворотную или сдвижную защелку;
• сварочные электроды.

Обратите внимание, что для изготовления пандуса рекомендуется использовать не тяжелый горячекатаный, а гнутый тонкостенный швеллер. Он значительно легче, а его жесткости и прочности вполне достаточно для того, чтобы выдержать вес коляски и человека без прогиба

С целью удешевления швеллер можно заменить двумя неравнополочными уголками, сваренными вдоль широкой полки и образующими П-образную конструкцию.

Швеллера.

Из инструмента необходимо иметь сварочный аппарат, болгарку, перфоратор, молоток и монтировку.

Порядок выполнения работ

Положите швеллер на лестницу таким образом, чтобы его плоскость соприкасалась со всеми ступенями, а нижний край упирался в пол входной площадки подъезда. Сделайте отметки уровня верхней ступени, пустого пространства ниже первого и последнего подступенков, а так же в посередине между двумя последними отметками.

В этих трех местах будут приварены соединительные перемычки из профильной трубы, они не должны упираться в ступени лестничного марша. После этого:

1. приложите второй швеллер к размеченному, скопируйте отметки и обрежьте болгаркой лишнюю длину;
2. положите швеллера широкой полкой вверх таким образом, чтобы центральные продольные оси соответствовали расстоянию между колесами инвалидной коляски;
3. измерьте расстояние между внешними краями швеллеров и добавьте к этой величине 300-400 мм, в результате вы получите размер заготовок для соединительных поперечных перемычек;
4. отрежьте от профильной трубы 25х32 мм три куска необходимой длины и с одного края приварите к ним Т-образные поперечины из такой же трубы, по длине равные размерам поворотных петель;
5. приварите петли одной стороной к поперечинам;
6. положите заготовки перемычек на ранее нанесенные отметки так, чтобы один край совпадал с краем швеллера, а второй, с поперечиной, выходил за пределы конструкции на 30-40 см;
7. приварите перемычки к швеллерам;
8. положите на лестницу широкой стороной к стене профильную трубу 25х50 мм и с помощью анкерных болтов надежно закрепите ее;
9. приставьте собранный поворотный каркас пандуса к закрепленной трубе петлями и сделайте несколько сварочных прихваток;
10. после этого поднимите пандус вертикально и выполните окончательную приварку петель к трубе;
11. для ровного съезда со швеллера приварите на его краях небольшие плоские пластины по уровню пола;
12. на последнем этапе устанавливается фиксирующая защелка или задвижка, монтаж которой зависит от ее конструкции;
13. после окончания монтажа все элементы пандуса необходимо покрыть грунтом и покрасить.

Как видим из инструкции монтаж поворотного пандуса в подъезде пандуса не отличается особой сложностью, но для выполнения работ необходимо обладать сварочными и слесарными навыками.

Как рассчитать пандус?

Понимаю, что расчет отталкивается от нормативного угла наклона пандуса. В каких пределах определена эта величина? Если существуют иные методики расчета, приведите пример пожалуйста.

Пандус, а именно его угол наклона упоминается в нескольких документах, где на самом деле есть некоторые расхождения, эти документы СНиП 35-01-2001 (это нормы по строительству) и СП 59.13330.2012 (это пожарозащитные системы). Так вот в строительных прописано – 4,76 градуса, т.е. 8%, которое происходит при соотношении в 1:12, а вот противопожарные гласят, что надо 2,86 градуса, т.е. 5%, которое происходит при соотношении 1:20.

Но эти нормы уже разъяснили в изменениях к СП 59.13330.2012, там сказано, что можно строить в пределах от 1:20 (2,86 градуса) до 1:12 (4,76 градуса).

Конечно более удобными будут – 2,86 градуса!

Кстати один маршрут недопустимо делать длиной более 8 метров, это тоже надо запомнить!

Теперь о расчёте:

Формула не сложная, а обычная геометрическая:

В начале (перед расчётами) надо изучить документ СП 59.13330.2012, это актуализированная редакция СНиПа 35-01-2001 (доступность сооружений и зданий для малобильных групп населения).

В этом документе чётко прописан и угол уклона с учётом длины пандуса и в целом в подробностях, методики расчёта, ибо и пандусы разные и материал изготовления пандусов разный.

При расчётах необходимо учитывать не только угол уклона пандуса и его длину, но и перепад по высоте.

Угол уклона чётко регламентирован, тут рассчитывать не чего.

В СП есть следующие цифры:

1:20 (2,86-ь градусов), это означает что при перепаде высот в метр длина пандуса должна быть 20-ь метров и угол уклона 2,86 градусов, при высоте в пол метра, длина 10-ь метров и.т.д.

1:12 (8%) то есть при перепаде высоты в метр, длина пандуса должна быть 12-ь метров, а при высоте в пол метра, длина пандуса не менее 6-и метров и.т.д.

Угол уклона пандуса будет равен 4,8-ь градусам.

Вот, собственно от этих нормативов и отталкиваются при расчётах.

Угол уклона можно рассчитать и вот по этой формуле, ни чего сложного.

Пандус в общем понимании- это констукция, для подъема маломобильных групп населения (инвалиды, детские коляски). К устройству таких конструкций предъявляются различные требования (наличие поручней, промежуточных площадок, рассчетная нагрузка), среди которых и такой показатель, как угол наклона.

Найти требования к углу наклона можно в СНиП 35-01-2001 “ДОСТУПНОСТЬ ЗДАНИЙ И СООРУЖЕНИЙ

ДЛЯ МАЛОМОБИЛЬНЫХ ГРУПП НАСЕЛЕНИЯ” или Свод правил СП 59.13330.2012 “Доступность зданий и сооружений для маломобильных групп населения”.

Расчет пандуса можно произвести по формуле: наклон пандуса = H / L, где: H – перепад высот, который необходимо оборудовать пандусом, а L – длина горизонтальной проекции наклонного участка пандуса

В зависимости от высоты подъема и назначения могут приниматься различные соотношения (пропорции) между перепадом высот и длиной проекции:

Зная значение перепада высоты, очень легко (теорема Пифагора) определить длину пандуса.

Для расчетов пандусов для инвалидов Вам следует обратится к документу который носит название СНиП 35-01-2001 и СП 59.13330.2012. Но в этих документ имеются разночтения, так в СНиП 35-01-2001 допустимый уклон пандуса составляет 1:12 (или 8%), в то время как по СП 59.13330.2012 – он равен 1:20 (или 5%). Исходя из того, что СНиП 35-01-2001 является национальным стандартом, утвержденным Распоряжением Правительства РФ от 21 июня 2010 г. № 1047-р, следует также учесть, если заказчиком не выдвигаются требования на проект пандуса по СП 59.13330.2012, то можно предлагать клиентам проектирование и изготовление пандусов по нормативам, обозначенным в СНиП 35-01-2001, т.е.:

допустимый уклон пандуса – 1:12 (или 8%, или 4,76 градуса).

Расчеты на уклон пандуса проводим с помощью формулы: наклон пандуса = H / L, где: H – перепад высот, который необходимо оборудовать пандусом, а L – длина горизонтальной проекции наклонного участка пандуса.

Для автомобильных пандусов разрешены следующие параметры: оптимальный уклон пандуса для автомобилей принято считать в 15%, а максимально допустимым 25%. Причем в закрытых помещениях не более 16%, а при размещении снаружи зданий, в местах подверженных атмосферным влияниям угол наклона не должен превышать 10%.

Как рассчитать пандус? Пандус, а именно его угол наклона упоминается в нескольких документах, где на самом деле есть некоторые расхождения, эти документы СНиП 35-01-2001 (это нормы по строительству) и СП 59.13330.2012 (…

Стационарные пандусы для инвалидных и детских колясок

Предлагаем производство и установку стационарных пандусов для детских и инвалидных колясок в Москве и Московской области. У нас вы можете заказать изготовление пандусов различных типов, которые способны удовлетворить наиболее требовательные запросы.

Стационарные пандусы

Перед входом во многие жилые, общественные и административные здания присутствуют ступеньки. Так входная группа выглядит очень респектабельно и является ярким элементом фасада, но в тоже время такое решение является большой проблемой для маломобильных групп населения, к которым относятся молодые мамы с детскими колясками, пенсионеры и инвалиды. Мы производим пандусы для инвалидных колясок, которые с успехом эксплуатируются на самых различных объектах: (жилых многоквартирных зданиях, магазинах и торговых центрах, кафе и ресторанах, салонах красоты и парикмахерских, поликлиниках и больницах, банках и гостиницах, спортивных и развлекательных центрах, театрах и кинотеатрах, школах и университетах, детских садах и других труднодоступных местах для людей с ограниченными возможностями). У нас можно заказать и купить пандус любого типа.

Стационарные металлические пандусы

Устройство пандуса для инвалидов:

Не стоит забывать, что все пандусы для малоподвижных групп населения. какого бы они не были типа и назначения, в первую очередь должны выполнять главные задачи! Обеспечить беспрепятственный доступ маломобильных групп населения к объекту

Поэтому очень важно правильно рассчитать и спроектировать правильный угол наклона любого стационарного пандуса. Нужно строго определить высоту перепадов согласно общепринятым нормам и ГОСТам, что не всегда является простой задачей

Часто бывает, что прилегающая территория для устройства пандуса ограничена размерами площадки и высотами, тогда приходится находить оптимальное решение с использованием дополнительных разворотных площадок, которые в свою очередь тоже должны соответствовать всем нормам металлической конструкции пандуса.

Пандус для инвалидов и детских колясок – грамотное проектирование, изготовление и монтаж:

Чтобы пандус для детских колясок в полной мере выполнял свое предназначение, а именно, облегчал доступ к объектам городской инфраструктуры и жилым зданиям, чрезвычайно важно, чтобы проектирование пандусов для инвалидов, изготовление и монтаж выполнялись грамотными специалистами, которые хорошо представляют себе задачу и способны ее решить наиболее оптимальным образом:

• Во-первых, следует правильно рассчитать угол наклона стационарного пандуса для инвалидов. Действующие нормативы предписывают, чтобы он был в пределах 5-8 % и только в исключительных случаях допускается его увеличение до 10 %.
• Во-вторых, если высота пандуса значительная, должны быть предусмотрены горизонтальные площадки, на которых можно передохнуть.
• В-третьих, каждый пандус должен быть оборудован удобными двусторонними двухуровневыми поручнями, которые выступают и в качестве надежного ограждения, и как эффективная опора. Часто площадка перед объектом бывает ограничена в размерах и тогда приходится проектировать пандус для инвалидов с одной или несколькими разворотными площадками, чтобы, с одной стороны, облегчить маломобильной группе населения подъем и спуск, а, с другой – не слишком загромождать входную группу для остальных посетителей или жильцов.

Как рассчитать угол наклона и длину пандуса?

Рассчитывается уклон пандуса с помощью формулы: (НАКЛОН ПАНДУСА = H / L), где: H – высота, L – длина наклонного участка пандуса.

Величина допустимого уклона пандуса прописана в нормативном документе СП 59.13330.2012 «Доступность зданий и сооружений для маломобильных групп населения» – актуализированная версия СНиП 35-01-2001, документ введен в действие 01.01.2013.

Допустимый угол наклона пандуса для колясок должен быть не более 1:20 (5% или 2,86°) и длина одного подъема не более 8 м и высота не должна превышать 0,8 м.

В некоторых случаях допускается увеличение максимального уклона пандуса:

до 1:12 (8% или 4,76°) – для временных сооружений и объектов инфраструктуры, при условии, что перепад высот между горизонтальными площадками менее 0,5 м и длина одного марша пандуса не более 6,0 м,

до 1:10 (10% или 5,71°) – при перепаде высот полов менее 0,2 м.

Стационарные пандусы для инвалидных и детских колясок Изготовление и установка пандусов для инвалидов это социально значимая работа. ИПК «Триумф» предлагает купить пандусы для детских и инвалидных колясок по низким ценам в москве и области.

Нормативный расчет ­уклона пандуса для ин­валидов

Одним из главных принципов Конвенции ООН о правах инвалидов является включение в общественную жизнь людей с ограниченными возможностями, что подразумевает обеспечение равных возможностей и доступности. На привычном бытовом уровне это организация одинаковой свободы перемещения как для обычных здоровых людей, так и маломобильных.

Самый простой пример – устройство пандусов и подъездов для людей, передвигающихся в коляске. Нормы уклона пандуса ­для инвалидов должны строго выполняться.

Разновидности сооружений

Пандус – наклонная плоскость, обеспечивающая вертикальное перемещение маломобильных людей. По понятным причинам уклон плоскости невелик, соответственно, протяженность этого заменителя лестницы довольно велика.

Различают 2 вида конструкций для такого рода перемещения – съемные и несъемные.

• Несъемные – конструкции, каким-то образом зафиксированные на одном месте. В свою очередь, они разделяются на 2 группы:
  • стационарные – уже довольно привычные в городах варианты, которые обустраиваются при входе в дом, спуске в метрополитен или в подземный переход и тому подобное. Стационарные не меняют своего положения и формы,
  • откидные – размещаются в жилых зданиях, где нет возможности соорудить другой вариант.
• Съемные – устанавливаются временно, но зато практически в любом месте. После окончания эксплуатации изделия хранят на складе или в подсобном помещении. Несущая нагрузка съемных моделей всегда меньше чем стационарных. Различают несколько групп:
  • телескопические – конструкция раздвигается, длина зависит от количества выдвинутых секций,
  • рампа – очень короткий вариант с довольно большим уклоном. Его назначение – помочь инвалиду преодолеть бордюр, порог и так далее. Изделие компактное и легко транспортируется,
  • ролл-пандус – собирается из съемных секций, размер регулируется. Производится из авиационного алюминия, а поэтому отличается и легкостью, и высокой несущей способностью.

Все такого рода изделия изготавливаются исходя из принятых норм и максимально допустимых величин никогда не превышают.

Новые нормы уклона па­ндуса для инвалидов

Безопасность передвижения для маломобильной группы населения контролирует ГОСТ, СНиП и СП 59.13330-20­12. Рассчитывают габариты сооружения исходя из этих правил. Нормативными параметрами служат:

• величина уклона,
• размеры конструкции,
• величина площадки – насколько возможен и удобен проезд в коляске,
• наличие поручней.

СНиП 35-01-2001

Указания СНиП строго регламентируют допустимые габариты.

• Максимальная высота наклонной плоскости не может превышать 0,8 м. Уклон пандуса для инвалидов в градусах достигает не более 4,8. При высоте в 0,2 м угол может быть больше – до 5,7 градусов. Рассчитывают максимальный угол и длину сообразно с условиями.
• При одностороннем движении ширина конструкции составляет не менее 1 м. Если марш рассчитан на одновременное использование двумя людьми – не менее 1,8 м.

• Площадь участка для разворота в коляске как минимум достигает 1,5 кв. м.
• Вдоль марша обязательно должен сооружаться бортик в 5 см, предупреждающий соскальзывание ноги или палки.
• Конструкция, высотой более 0,45 м оснащается поручнями. Нормативная высота их – 0,7–0,9 м.
• Перед плоскостью въезда должен находиться участок с рифленой поверхностью или яркой окраски.

Материал сооружения тоже подчиняется определенным требованиям: огнестойкость не менее R60, а огнестойкость ограждений не менее R120.

Уклон пандуса для инв­алидов СП 59.13330-20­12

Новые правила, описываемые в СП 59.13330-20­12, ужесточают требования к такого рода сооружениям.

Если в ТУ конструкции указывается, что важно соблюдение новых норм СП 59.13330-20­12 , то максимальный уклон па­ндуса для инвалидов должен быть не более 2,9 градусов. Если такого требования нет, можно ориентироваться на СНиП.
Ширина между ограждением – не менее 0,9 м

Длина пандуса для инвалидов не превышает 9 м. Рассчитать параметры точнее можно по формулам.
Минимальные габариты лестничной площадки остаются такими же – 1,5*1,5 м. Однако в местах усиленной эксплуатации – перед общественными зданиями, например, по новым правилам размеры площадки увеличиваются – 2,1 кв. м.
Ограждение спуска производится с двух сторон.
Сама конструкция должна оборудоваться водоотведением и навесом. Желательно организовать и подогрев платформы. На фото – пандус под навесом.

ГОСТ 51261-99

Регламентирует в основном обустройство ограждений.

• Если высота конструкции превышает 15 см, а длина 1,8 м, то установка поручней обязательна.
• Перила должны наличествовать с обеих сторон пандуса для инвалидов.

Нормативный расчет ­уклона пандуса для ин­валидов Информация о допустимых и максимальных нормах об уклоне пандуса об инвалидов.

Слэбы, спилы, необрезная доска

Дерево, как и любой натуральный материал, имеет неповторимый рисунок поверхности. И совершенно не обязательно, чтобы это была древесина ценных пород. Обычная сосна при должной обработке тоже выглядит очень презентабельно.

Неповторимость текстуры от природы

На волне интереса к экологичности и этническим стилям в интерьере, предметы из древесных спилов или слэбов сегодня стали популярны. Модное направление тут же подхватили производители, предлагая продукцию из экзотической древесины. Чем же отличается спил от слэба?

Слэб (или сляб) происходит от английского «slab», в переводе «плита», «толстая пластина». Чаще всего слэбом называют толстый продольный спил дерева, а тоже толстый, но поперечный — просто спилом.

Спил дерева. Фото с сайта impactimportsusa.com

Для изготовления оригинальной мебели подойдут и продольные, и поперечные спилы. Чем же в таком случае слэб отличается от простой необрезной доски? В общем-то ничем, за исключением того, что обрезная доска — это один из видов пиломатериалов, использующихся для строительных, в основном черновых, работ, а слэбы предназначаются для декоративных целей.

Поэтому на их изготовление идут толстые брёвна, чтобы деревянная плита была максимально широкой. И всякие пороки древесины, такие как капы, свилеватость, внутренние полости, ухудшающие качество и сортность обычной доски, наоборот, увеличивают ценность слэба из дерева. Чем интереснее текстура древесины на срезе, тем больше декоративный эффект.

Слэб из дерева. Фото с сайта odiesoil.com

Слэбы, в отличие от строительной доски, имеющей естественную влажность, подвергают камерной сушке. Кромки слэба дополнительно обрезаются, или на нём может быть оставлен естественный «живой» край, окорённый или с сохранением коры.

Широкие и толстые плиты из экзотической древесины стоят немало. Но посмотрите, как красив спил яблони или груши, оставшийся после удаления старого дерева в саду. Расчищая участок от старых деревьев, не торопитесь избавиться от стволов: может, в них скрывается стильная садовая скамейка или другой предмет дачной мебели.

Расчет размеров

Для создания нормального уклона необходимо следовать нормативам, прописанным в СНиП. Оптимальное значение уклона равно 5%. Это говорит о том, что при длине в 20 метров высота верхнего уровня должна быть равна одному метру. В некоторых случаях допускается установка спусков, уклон которых составляет 10%. Это максимальный допустимый параметр. Также часто устанавливаются конструкции, уклон которых равен 8%. Длина такого пандуса равна 12 метрам, а высота 1 метру.

Конструкции на путях эвакуации с минимальным уклоном могут создаваться без перил, так как их можно использовать для передвижения на коляске без помощника. Но большинство создаваемых конструкций имеют уклон 8%, поэтому на них устанавливаются перила. Чтобы посчитать оптимальный уклон для создаваемого пандуса внутри здания, необходимо учитывать количество свободного пространства. Если расстояние позволяет устанавливать большие конструкции, уклон должен быть равен 5%. В ограниченном пространстве часто устанавливаются пандусы 8% или 10 %.

Стоит отметить, что данные нормативы соблюдаются по отношению к стационарным спускам. Если устанавливается откидное изделие, уклон пандуса на путях эвакуации равен уклону лестницы, рядом с которой он закрепляется. Таким образом, рассчитать уклон достаточно легко, сопоставив длину строения и его высоту. Обозначение данного параметра на производственных чертежах производится при помощи знака «>».

Интересно почитать

Табличные данные и расчет

Строительные правила (СП 32.13330.2012, дополненный и переработанный СНиП 2.04.03-85), предлагают минимальные углы наклона для уличных труб и канализационных сооружений разного типа, перечисленные в таблице ниже.

Таблица 1. Уклон элементов внешней канализации в зависимости от назначения и условий использования.

Тип устройства	Диаметр и/или сечение, мм	Минимальный уклон, в долях	Допустимое наполнение, проценты от диаметра или сечения
Каналы для осадков, лотки, дождеприемники	Произвольные	0,001…0,006	70…75
Трубы отвода уличные, квартальные, выделенные	150 200	0,008 0,007	70…75
Присоединения от дождеприемников	Произвольный	0,02	70…75

Примечание: для трубопроводов круглого сечения принимается максимальное заполнение 70%, для прямоугольных – до 75%. Дождеприемники открытого типа и с диаметром/сечением свыше 200 мм могут одномоментно заполняться на 100% при условии быстрого стока воды.

Таблица 2. Разница в уклоне уличных канализационных стоков открытого типа в зависимости от облицовки

Для канализационных сооружений, расположенных внутри зданий, правила обустройства описываются СП 30.13330.2012 (обновленный СНиП 2.04.01-85*). Любые такие трубопроводы должны иметь уклон не меньше 0,002.

Расчет минимального уклона канализации ведется из учета скорости течения сливных вод и наполнения трубопровода по формуле

V * √(h÷d) ≥ K

Здесь V – скорость перемещения жидкости по трубе, h – высота наполнения трубопровода по отношению к его диаметру d.

Значение К принимается равным 0,5 для труб из полимерных материалов и 0,6 для любых других.

Данный расчет проводится при условии, что скорость течения жидкости составляет не менее 0,7 м/с, а наполнение составляет как минимум 30%.

Если объем сточных вод недостаточен или нельзя определить скорость течения, минимальный уклон принимается равным 1/D, где D – диаметр трубы. Таким образом, уклон канализационной трубы 110 мм должен в целом составить одну стодесятую на метр длины, то есть 11 мм/1м.

Полезно знать: при устройстве душевого трапа для нормального стока воды обеспечивается уклон пола не менее 0,01…0,02 в направлении приемного лотка.

Для бытовых сантехнических приборов рекомендации даны в таблице 3.

Таблица 3. Необходимые уклоны и диаметры сливных труб в квартире, частном доме

Примечание: для систем «тропический душ», крупногабаритных ванн, домашних бассейнов, а также техники диаметр и уклон труб рассчитываются индивидуально или принимаются по рекомендациям производителя.

С учетом приведенной формулы – перепад высот на метр длины трубы равно 1/D – составим таблицу уклонов канализационных труб по СНиП с учетом принятых в современных условиях популярных диаметров трубопроводов.

Таблица 4. Уклоны канализационных труб на 50 мм, 110 мм, 150 мм и 200 мм.

Диаметр трубы, мм	Длина участка, мм	Минимальный уклон	Средний уклон	Нормальный уклон
50	1000	25	30	35
110	1000	12	20	20
150	1000	7	8	10
200	1000	5	7	8

Для наглядности приводим эти значения в виде памятки

Таблица 5. Уклоны и скорость трубопроводов большого диаметра.

Таблица 5. Уклоны и скорость трубопроводов большого диаметра.

Следует учитывать также, что включение в систему стиральной машины, посудомоечной машины, другой мощной водопотребляющей техники, увеличивает скорость стока. Соответственно, рекомендованный в таблице 3 диаметр трубы увеличивается на 10…30%. При этом при невозможности увеличения диаметра уклон канализационной трубы 50 на метр принимается средний или нормальный, но не минимальный.

При монтаже наружных сетей для частного дома применяются обычно трубы диаметром 110 мм, причем риск замерзания трубы требует обязательно увеличения ее диаметра, а также увеличения угла наклона на 10…15% для ускорения стока жидкости.
