Спасаем оборудование от поломок: реле контроля фаз, его назначение и подключение

Основные технические параметры

Защитные устройства применяются в широком перечне оборудования. Поэтому их параметры способны заметно отличаться в зависимости от условий работы. Из важнейших технических характеристик реле фазного контроля отмечают следующие:

  • рабочее напряжение;
  • пределы регулировок срабатывания;
  • время задержки срабатывания;
  • диапазон рабочих температур;
  • условия хранения.

Напряжение питания

Этот параметр выбирается в зависимости от напряжения питания защищаемого оборудования. Если оно работает от 380 В, то подбирается реле с аналогичным значением вольтажа. Помимо этого, распространены РКФ на 110 и 220 В линейного напряжения.


Блок контроля фаз на максимальное линейное напряжение 250V

Пределы настроек РКФ

Различные реле фазного контроля обладают отличающимися пределами регулировок. Если оборудование предназначено для работы с точными параметрами питающего напряжения, то можно выбрать реле с узким диапазоном регулирования 0,9-1,1 Uном, которое подходит, например, для электрических двигателей.

Задержка включения/отключения

Многие промышленные потребители электроэнергии имеют нелинейную пусковую характеристику. В момент включения двигателя или ТЭНа пусковой ток в десятки раз превышает номинальный. Соответственно, при запуске просаживается и напряжение.

Чтобы РКФ не отключало сеть в момент падения напряжения, в алгоритм его работы добавлена задержка срабатывания. При запуске двигателя напряжение снижается ниже допустимого уровня, но реле не отключает питание в течение некоторого времени. Этот параметр можно настроить регулятором на передней панели устройства.

Рабочая температура

Сильная жара или холод пагубно сказываются на электронной схеме РКФ. Ненормальное значение температуры способно привести к дрейфу характеристик внутренних радиокомпонентов устройства, что спровоцирует его ложные срабатывания и отключения. Также резкое охлаждение может вызвать конденсацию паров воды внутри прибора, что выведет его из строя

Поэтому важно соблюдать температурный режим РКФ

Требования при хранении

У каждого электронного устройства есть как условия для эксплуатации, так и для хранения. Обычно они похожи. Любое реле фазного контроля должно храниться в заводской упаковке. По возможности необходимо избегать попадания прибора во влажную среду или в условия экстремальных температур. При хранении следует исключить вибрацию и лишнюю транспортировку реле.

Как правильно фольгированный утеплитель класть на пол

Для укладки фольгированного утеплителя на пол необходимо предварительно подготовить основание, на котором следует устранить все неровности, дефекты и трещины. Затем поверхность обрабатывается грунтовым раствором.

При использовании теплоизолятора типа А на основание наносится тонкий равномерный слой клея для пенофола

Особое внимание уделяется краям материала, которые нужно тщательно обработать клеящим составом. Далее следует выждать 10-60 сек

для подсыхания клея, что будет способствовать его лучшей адгезии. После этого производят фиксацию утеплителя с небольшим усилием, выполняя аккуратные разглаживания.

Для утепления пола внутри помещения более удобным вариантом является пенофол С 10 мм. Для монтажа материала достаточно снять с его внутренней поверхности защитную полиэтиленовую пленку. Утеплитель необходимо укладывать таким образом, чтобы обеспечить заход на стены на 5 см. Полосы пенофола не должны также располагаться внахлест. Выступающие участки следует удалить при помощи строительного ножа. Стыки требуется проклеить изоляционной алюминиевой лентой.

Фольгированный пенофол подходит для системы «теплый пол»

Как укладывать утеплитель для системы «теплый пол» и на потолок

Для монтажа системы «теплый пол» используются два способа укладки пенофола. Первый предусматривает установку лаг на утеплитель. Такой вариант целесообразно применять, если на теплоизолирующий материал монтируется деревянный пол. Лаги должны быть уложены вдоль такого основания поверх элементов обогрева.

При обустройстве теплого пола под плитку основание покрывается фольгированным пенофолом, который фиксируется к бетонной поверхности при помощи клея. На него монтируются нагревательные элементы, которые накрываются армированной сеткой с последующей заливкой бетонной смесью. Для такого варианта рекомендуется использовать фольгированный пенофол «Леруа Мерлен» типа ALP.

Прокладка электрических кабелей по фольгированному пенофолу осуществляется в защитной гофре. Это также относится к радиокабелю и телефонному проводу. Такая мера безопасности объясняется тем, что фольга является хорошим проводником.

Для утепления потолков подходит фольгированный пенофол типов А и В

Рассмотрим, каким образом осуществляется утепление потолка при помощи подобного материала. Первым делом на базовую поверхность фиксируется самоклеящийся фольгированный пенофол 5 мм. На него прикручиваются деревянные рейки для создания каркаса под утеплитель типа В. Он прикрепляется к брускам посредством использования шурупов или строительного степлера. В случае необходимости монтажа третьего слоя процесс выполняется аналогичным образом.

Чем утеплить стену изнутри в квартире от холода

Утепление стен выполняется при помощи теплоизолятора типа В. Для этого достаточно использовать фольгированный пенофол 5 мм. Монтаж такого материала отличается сложностью (в сравнении с другими вариантами утеплителя). Установка предполагает соблюдение последовательности определенных действий. Первым делом на бетонную поверхность в вертикальном положении крепятся деревянные бруски толщиной 1-2 см посредством дюбелей с шагом, равным ширине утеплителя. Однако он не должен быть больше 1 м.

На каркас фиксируются полосы пенофола с помощью скоб или шурупов. Материал укладывается впритык друг к другу. Монтаж полос внахлест может привести к образованию конденсата, который будет стекать по стыковым соединениям. На утеплитель снова устанавливаются деревянные рейки для создания вентиляционных зазоров. К ним крепятся листы гипсокартона, которые фиксируются саморезами к рейкам.

Для утепления квартиры изнутри подойдет пенофол толщиной 5 мм

При утеплении наружной поверхности стен чаще всего используется пенофол 10 мм, поверх которого производится обшивка профнастилом или пластиком. Работы при этом должны выполняться в сухую теплую погоду. Для монтажа утеплителя применяется специальный клей. Новичкам лучше приобрести самоклеящийся фольгированный пенофол 10 мм, цена которого гораздо выше стоимости обычного.

Как и при монтаже утеплителя внутри помещения, работы начинаются с сооружения каркаса из деревянных реек. Далее фиксируется пенофол 10мм при помощи клея. Скобы и гвозди в данном случае использовать не следует, так как это будет способствовать попаданию влаги на черновую стену. Стыковые соединения необходимо покрыть специальным алюминиевым скотчем.

Строительный рынок пестрит теплоизоляционными материалами, которые отличаются техническими качествами и ценой. Фольгированный пенофол является одним из самых надежных вариантов, характеризующихся экологической безопасностью и универсальными свойствами в плане аккумуляции, сохранения и передачи тепла, благодаря чему способен подарить помещению долгожданный уют и комфорт.

Транспортировка

Принцип работы

На самом деле, принцип довольно прост. Представьте, что ваш дом — это какое-то тело, есть специальная микросхема (иначе её называют микроконтроллер), выполняющая функции мозга и реле, которое контролирует передачу чего-либо в тело. И, если микросхема понимает, что напряжение вышло за допустимые рамки, она просто подает сигнал реле, которое тут же перекрывает доступ напряжения в сеть. Как только становится понятно, что напряжение вошло в допустимые рамки, реле получает сигнал на включение, возобновляя работу сети. Весь процесс занимает доли секунд, то есть при единовременном скачке напряжения вы не будете сидеть при свечах полдня, в надежде, что реле наконец-то подключит все обратно. Несмотря на достаточно сложный вид, такое реле — чрезвычайно простой в использовании и настройке прибор. Современные микропроцессоры позволяют не тратить слишком много времени на подготовку прибора и его непосредственное подключение. Кроме того, вы можете быть уверены, что выбранное вами реле полностью соответствует всем критериям — такие приборы тщательно проверяются на заводах-изготовителях. Вероятность брака крайне мала.

Существуют три основных вида реле. Они маркируются следующим образом: ЕЛ-11 (для источников и преобразователей электрической энергии. ), ЕЛ-12 (для трехфазных асинхронных промышленных двигаетей мощностью до 100 кВ). ЕЛ-13 (для трехфазных крановых асинхронных двигателей мощностью до 75 кВт).

Технические характеристики очень сильно зависят от вида реле. Далее будет представлен краткий список параметров:

Параметр ЕЛ-11 ЕЛ-12 ЕЛ-13 Номинальное линейное напряжение, В 100, 110, 220, 380, 400, 415 100, 200, 380 220,38 Срабатывание реле при обрыве хотя бы одной фазы срабатывает срабатывает срабатывает Срабатывание при обратном порядке чередования фаз срабатывает срабатывает Не срабатывает Время срабатывания (возможные пределы регулирования)о От 0,1 до 10 т 0,1 до 10 До 0, 15 Потребляемая мощность, Вт 4,5 4,5 4,5 Диапазон рабочих температур: От -40 до +40 для УЗ, УХЛ от -10 до + 45 для Т2, Т3 От -40 до +40 для УЗ, УХЛ от -10 до + 45 для Т2, Т3 От -40 до +40 для УЗ, УХЛ от -10 до + 45 для Т2, Т3 Температура хранения От -60 до +50 От -60 до +50 От -60 до +50 Габариты, мм 45х75х110 45х75х110 45х75х110 Масса, кг 0,3 0,25 0,3

Все это время мы не говорили о том, скольки фазное может быть реле. Как правило, описывается трехфазное, хотя существует и однофазное. Его используют в том случае, если сеть, которую вы собираетесь защитить — однофазная. Яркий пример — в квартиру входит трехфазная сеть. Казалось бы, можно подключить простое трехфазное реле. Но нет — лучше использовать три однофазных. Да, первый вариант тоже возможен, вот только при скачке напряжения отключатся сразу три фазы — а во втором случае вы «потеряете» только одну, в то время как остальные будут бесперебойно работать.

На многих реле есть специальные диоды, которые позволяют понять, работает ли прибор в данный момент. Есть контакт «Сеть» еще не замкнут, то горит зеленый диод. Ток в этом случае не поступает, и красная лампочка, обозначающая «Сеть» — не горит. Если на прибор подано напряжение, должна гореть красная лампочка. При значительном скачке напряжения красная лампочка погаснет, а регулятор выдержки питания просто выключится.

Цены на такие приборы очень разные — от одной до нескольких десятков тысяч рублей. Все зависит от фирмы, которая это реле изготовила. Если вы выбираете специальные реле на конкретное бытовое устройство, то оно не будет стоить больше пяти тысяч рублей.

Завершаем. Я вам подробно постарался ответить на вопрос: что такое реле контроля фаз. Пишите комментарии, буду рад прислушаться к вашему мнению. Посмотрите другие статьи и разделы на карте сайта. Всего доброго!

2 Промежуточное реле РПУ И снова здравствуйте. Я решил дать вам немного более узкого материала и открываю цикл

1 Коэффициент трансформации понижающих и повышающих трансформаторов Коэффициент трансформации трансформатора определяется отношением количества витков

4 Схема подключения реверса электродвигателя с помощью пускателей Хотя реверсное включение трехфазных двигателей асинхронного типа применяется довольно

Чтобы в процессе эксплуатации жилища не возникало проблем с использованием и обслуживанием электросети, нужно знать, что такое фаза. ноль и земля в электропроводке квартиры.

Александр, чем конкретно данную статью дополнить? Постараюсь учесть Ваше пожелание!

Принцип работы реле контроля фаз

Основное назначение этого устройства – это контроль и защита электрооборудования в случае некачественного трехфазного напряжения

Особенно это важно для импортного оборудования, поэтому для защиты импортного оборудования всегда ставится реле контроля фаз. Это устройство контролирует трехфазную сеть при обрыве одной и более фаз, неправильном чередование фаз, асимметрии напряжения или перекосе фаз


Реле контроля фаз РНПП-301

Если все фазы соответствуют параметрам реле контроля, тогда включаются контакты этого устройства, которые дают разрешение на включение трехфазного напряжения через магнитный пускатель, контактор.В случае исчезновения одной фазы, реле не запустит магнитный пускатель, напряжение на оборудование не будет подано. В аварийном режиме через реле можно включить аварийную сигнализацию.

Когда пропавшая фаза восстановится, тогда устройство включит нагрузку через 5 секунд автоматически. Таким образом, контроль происходит автоматически, при аварийной ситуации реле отключает нагрузку, а при восстановлении параметров сети включает напряжение трехфазной сети автоматически. Некоторые модели реле имеют возможность регулировки времени задержки включения своих контактов.

Известные производители реле контроля фаз

Защитные средства автоматики выпускаются разными брендами во многих странах. Все они обладают высоким качеством исполнения, но могут отличаться некоторыми техническими показателями. В таблице приведены данные некоторых изделий от разных производителей:

Название бренда Наименование устройства Государство производитель max токовая нагрузка контактов, А Стоимость, руб.
Новатек электро РНПП-302 Украина 8 3000
Евроавтоматика F&F СР-731 Белоруссия 2 3660
ZAMEL PNM-31 Польша 16 3800
Полигон РКФ-3/1-М1 Россия 7 3300

Разницу в ценах нельзя назвать значительной, поэтому пользователь имеет возможность выбрать устройство, подходящее для конкретных условий эксплуатации. Например, существуют конструкции предусматривающие крепление не только на DIN рейку, но и на монтажную планку с помощью крепежных винтов. Изделие РНПП-302 оборудовано цифровым табло, на котором можно визуально наблюдать изменения напряжения в сети, что имеет свои преимущества в определенных обстоятельствах.

В пользу отечественного изделия РКФ-3/1-М1 выступает возможность регулирования нижнего порога гистерезиса, который должен на несколько Вольт превышать значение напряжения просадки сети во время запуска другого оборудования. У зарубежных аналогов этот показатель является постоянным, в пределах не более 7 Вольт, что не всегда обеспечивает корректную работу защитной автоматики.

Цитаты

Порядок установки

Монтаж контрольных реле, как правило, производится на ДИН-рейку. Устройства могут отличаться друг от друга по схеме подключения, но, поскольку она нанесена на корпусную часть прибора, проблем с подсоединением РКН обычно не бывает. Подключение вводных контактов к линии следует производить через пускатель.

Схема подключения реле показана на рисунке ниже.

Важно обеспечить хороший контакт на всех соединениях. Скрутки, особенно при подключении кабелей к контактору, делать не следует

Лучше всего для этой цели приобрести специальные наконечники – стоят они совсем недорого.

РКН подключается к трехфазной электросети через провода. Медные кабели диаметром 1,5-2,5 кв. мм вполне подойдут для этой цели.

Наглядно про подключение на видео:

2 Hotpoint-Ariston

Улучшенная безопасность. Популярная фирма-производитель Страна: США (производится в Польше и Китае) Рейтинг (2018): 4.6

Американский бренд крупной и мелкой бытовой техники, появившийся в России под названием Хотпоинт-Аристон, с 2015 года официально именуется исключительно Хотпоинт. Фирма была основана в 1905 году. Посудомоечные машины данной торговой марки попадают на отечественный прилавок с заводов Польши и Китая. По данным пользовательских опросов, Хотпоинт-Аристон – достаточно востребованный бренд, популярность которого объясняется доступной стоимостью, хорошим качеством сборки и функциональностью.

Встраиваемые посудомоечные машины обладают характеристиками, в которых заинтересовано большинство покупателей – различные режимы мойки, конденсационная сушка, низкий уровень потребления воды. Большое внимания производитель уделяет защите от протечек. Даже самые бюджетные модели снабжены частичной защитой от возможных протечек агрегата посредством блокирующих систем подачи воды. Посудомойки с более высоким ценником предлагают также защиту от детей, которая заключается в блокировке панели управления во избежание случайного запуска.

Это интересно: Как покупать промышленное оборудование: выявляем суть

Внутреннее устройство переключателя фаз ЕвроАвтоматика ФИФ ПФ-431

Теперь вскроем наше реле выбора фаз, и посмотрим, что у него внутри.

Корпус на защелках, снимаем верхнюю крышку:

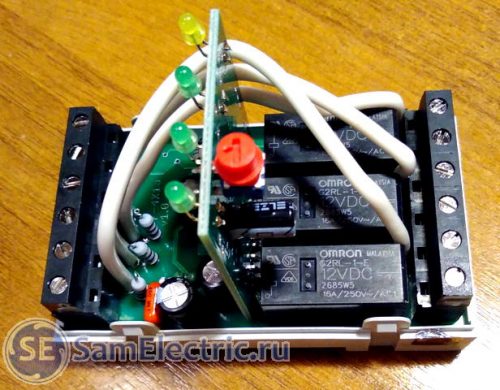

Открываем реле выбора фаз ПФ – 431

Параметрами внутренних реле обусловлены силовые характеристики всего устройства. На них написано 16А АС1, что соответствует действительности. Кстати, Omron считается очень качественным брендом.

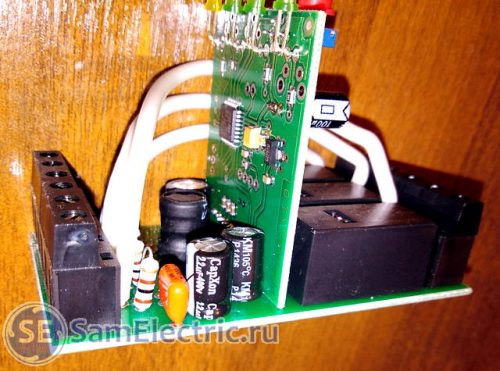

Открываем реле выбора фаз, вод с другого ракурса

Через весь корпус проходят силовые провода сечением 1,5 мм2, по которым ток с контактов 2, 3, 4 протекает к реле.

Электронные платы выполнены в стандартном форм-факторе – силовая плата и плата управления. Так обычно делается во всей подобной электронике.

Электронные платы внутри реле

Внутреннее питание берется со всех трех фаз через резисторы и диоды, далее на конденсаторе выделяется постоянное напряжение. Потом оно преобразуется в напряжение нужной величины 12В при помощи DC-DC Step Down импульсного преобразователя с дросселем. Используется распространенная микросхема LNK304DN.

На плате управления установлен стабилизатор на +9 В и контроллер STM8S10:

Стабилизатор и контроллер в схеме переключателя фаз

С обратной стороны – контактные площадки для программирования контролера и калибровки при изготовлении устройства:

Контакты для настройки и программирования

Вид силовой платы с обратной стороны:

Электронная плата силовая, вид со стороны пайки

Справа на фото видно схему блока питания, слева – ключевые транзисторы и пайка реле. У меня большой вопрос к производителю по поводу пайки клемм 8, 10, 12, которые якобы не используются. На фото видно, что контакты этих клемм вставлены в металлизированные отверстия платы, которые, в свою очередь, соединены с входными фазами (клеммы 2, 3, 4). В результате, на клеммах 8, 10, 12 переключателя фаз PF-431 постоянно присутствует входное напряжение, хотя об этом не сказано.

С другой стороны, эту недокументированную особенность можно прекрасно использовать, чтобы изменить монтаж – все силовые провода будут с одной стороны, что иногда бывает очень удобно. нужно только пропаять указанные площадки.

В целом, пайка и монтаж выполнены очень качественно, важные дорожки покрыты слоем припоя и пропаяны вручную аккуратными женщинами в белых халатах.

Реле контроля фаз ABB

Компания ABB ведет деятельность с 1883 года, что является лишним подтверждением надежности и востребованности продукции швейцарского бренда.

Первоначально производитель изготавливал генераторы и осветительные устройства, но с 1891 года начался выпуск электрических машин.

На современном этапе офисы производителя работают в многочисленных странах мира, а их число перевалило через отметку 100.

Компания производит и выпускает на рынок изделия для автоматизации производства, генерации и передачи электричества, защиты и автоматизации различных объектов в энергетическом секторе.

К наиболее востребованным моделям можно отнести следующие реле контроля напряжения — CM-PVE, CM-MPS.21S, CM-MPS.41S, CM-PFS и другие.

Все они различаются по уровню напряжения, типу крепления, времени выдержки и другим параметрам.

Конструктивные особенности

В процессе изготовление таких реле используют надёжные микропроцессоры, что объясняет простоту настройки, а также высокую надёжность этих устройств. Конструкция реле контроля обязательно включает в себя схему, вычисляющую порядок чередования фаз, и в соответствие с заложенным в схему алгоритмом срабатывают контакты на выходе реле.

В самых простых устройствах на вход подаётся 3-фазы и ноль, а на выходе имеем реле с переключающимся контактом. Запитка внутренней схемы осуществляется за счет фазы L1. Также обычно присутствуют 2 и более индикаторов – в зависимости от модели и производителя.

На выходы реле контроля можно подключать магнитные пускатели и контакты для запуска электродвигателей или любую сигнальную цепь, предупреждающую об отклонения в сети от нормы.

Порядок подключения

Разобраться с порядком подключения реле поможет предварительное ознакомление с особенностями его конструкции. Заметно облегчит этот процесс понимание принципа работы, а также умение настраивать прибор непосредственно перед запуском.

Конструктивные элементы

Конструкция реле контроля напряжения

Корпус реле рассчитан для установки на DIN рейку или на заранее подготовленную ровную поверхность. Вынесенный наружу разъем позволяет подключать его к электросети с помощью типовых зажимов, к которым подводятся медные жилы сечением до 2,5 мм2. На передней панели располагаются органы настройки, а также контрольная лампочка индикации включения прибора.

В рабочей схеме предусмотрены индикаторы аварийной ситуации и подключенной нагрузки, а также переключатели режима, регуляторы асимметрии и задержки по времени. Для подключения устройства используются три клеммы, имеющие обозначение L1, L2 и L3. Подобно автоматам защиты в них не предусмотрено подсоединение нулевого проводника (это справедливо не для всех моделей реле).

На корпусе устройства имеется еще одна контактная группа из 6-ти клемм, используемая для соединения с цепями управления. С этой целью в разводке силового оборудования предусматривается жгут, содержащий соответствующее количество проводов. Одна из контактных групп управляет цепью катушки магнитного пускателя, а вторая – коммутацией подключенного к линии оборудования.

Элементы настройки

Инструкция по подключению и настройке предполагает наличие различных схемных решений самого прибора. В простейших моделях на лицевую панель выводится не более одного или двух регуляторов. Этим они отличаются от образцов с расширенными настройками. В моделях с большим числом регулирующих элементов (их называют мультифункциональными) предусмотрен отдельный блок микропереключателей. Он располагается на печатной плате, размещенной прямо под корпусом прибора или в специальной скрытой нише.

Умывальник оцинкованный, 20 л с краном и крышкой

Для чего предназначено

Применение реле контроля фазового напряжения

Специальные контроллеры фаз востребованы в местах, где требуется часто подключаться к питающей сети и где важно соблюдать их чередование. В качестве примера обычно рассматривается ситуация, когда подключаемое оборудование постоянно переносится с одного места на другое. В этом случае вероятность перепутать фазы линейных напряжений очень велика

В этом случае вероятность перепутать фазы линейных напряжений очень велика.

В некоторых нагрузках неверное их чередование способно привести к неправильной работе устройства и последующей поломке. Любой агрегат, включенный в такую сеть длительное время, с большой вероятностью выйдет из строя. При эксплуатации такого прибора можно легко ошибиться с оценкой его состояния, считая, что устройство нуждается в ремонте.

Итог

На любом промышленном предприятии имеются сотни и тысячи трехфазных асинхронных двигателей. Каким бы современным и надежным не был мотор, если во время работы пропадет одна из питающих его фаз, то он сгорит. Стоимость самых больших и мощных двигателей сопоставима с ценой неплохого автомобиля. Реле контроля стоит гораздо дешевле мотора. Но оно точно спасет его при обрыве фазы. Этим объясняется экономическая целесообразность установки РКФ для защиты двигателя.

Качество напряжения важно не только для асинхронных машин. При коротком замыкании в линии вольтаж в одной из фаз просаживается практически до нуля

Такой режим работы недопустим. РКФ заметит критический перекос напряжения и отключит линию. Тем самым все потребители будут защищены от ненормальных режимов работы и последующих убытков.

С учетом сказанного, РКФ — это далеко не последнее по важности защитное устройство. Оно нисколько не потеряло актуальности с советских времен

Напротив, с развитием и усложнением оборудования реле становится только востребованней, ведь оно позволяет защитить от поломки дорогостоящие электрические машины.
