Несколько фактов о ркн (реле контроля напряжения)

Интересные факты об Алексее

Принцип работы реле

Вся суть работы конструкции заключается в контролировании подачи тока. Перенапряжение или недостаточная подача может вывести из строя технику.

Установка реле крайне необходима при:

• обрывах линий;
• плохих погодных условиях;
• падении электричества;
• перегрузке фазы.

Прибор имеет в своем составе микросхему, контролирующую процесс работы устройства в целом. Она может снижать и повышать напряжение, сигнализировать, включать или выключать прибор. РКН способно выравнивать работу сети.

Напряжение варьируется в диапазоне 100-400 ВТ. Погодные условия или гроза значительно увеличивают показатели, что ведет к перенапряжению. Прибор может сгореть от резких скачков электроэнергии. Для этого и используют специальные ограничители напряжения.

Устройство всегда срабатывает мгновенно. Его отличием от стабилизатора является то, что реле отключает участки с сильными скачками, а стабилизатор производит распределение и регулировку подачи. При появлении аварийных ситуаций наличие реле считается наиболее эффективным.

Тема видео: Ткани для постельного белья

Update (07.06.15). В настоящее время реле напряжения Zubr, продают в России под другим названием Rbuz (слово Zubr наоборот).

Связано это с тем, что в России торговая марка Zubr зарегистрирована за другим производителем и поменялось только названием реле, а все компоненты остались прежними.

.

УЗМ-51М. Устройство защиты многофункциональное.

В настоящее время УЗМ-51М зарекомендовало себя надежностью и простотой подключения.

УЗМ-51М рассчитано на ток до 63А, занимает 2 модуля на дин-рейке (ширина 35 мм). При стандартном исполнении температура эксплуатации УЗМ от – 20 до +55 градусов, поэтому устанавливать в щите на улице не рекомендую. Есть правда и от -40 до +55, но такие мне в продаже не встречались, если только обращаться непосредственно в ЗАО “Меандр”. Максимальная уставка по верхнему отключению напряжения 290 В, нижний порог срабатывания 100 В. Время повторного включения задается самостоятельно – это или 10 секунд или 6 минут. Может использоваться в сетях с любым типом заземления: TN-C, TN-S, TT или TN-C-S.

Схема подключения УЗМ-51М

Меандр производит еще два типа однофазных реле напряжения – это УЗМ-50М и УЗМ-16. Главное отличие УЗМ-50М от УЗМ-51М, пожалуй только в том, что у последнего, как мы знаем можно выставить уставку по срабатыванию самостоятельно, а в УЗМ-50М – уставка “жесткая”, по верхнему пределу напряжения – 265 В, а по нижнему – 170 В.

УЗМ-16 рассчитано на ток 16А, поэтому его ставят только на отдельный электроприемник. Например, чтобы не ожидать 6 минут пока включится УЗМ-51, холодильник можно подключить через УЗМ-16, на котором устанавливают задержку на включение 6 минут, а на основном УЗМ-51М в 10 секунд.

Я выставляю на УЗМ-51М максимальное (верхнее) значение по напряжению 250 Вольт, а нижнее значение – 180 Вольт.

Меандр также выпускает трехфазное реле напряжение УЗМ-3-63, как я уже писал выше, такие реле используют в основном для защиты двигателей.

Хорошая надежная защита от перенапряжений. УЗМ не нужно включать с контактором, как это обычно делают с другими реле напряжения. Устройство производится в России. Гарантия на УЗМ 2 года

Что немаловажно, представитель Меандра присутствует на самом популярном форуме Mastercity, всегда проконсультирует по продукции, а также внимательно относится к комментариям пользователей форума, замечания которых в свое время и помогли улучшить УЗМ-51М

Пример установки УЗМ-51М в трехфазном щите для загородного дома, где УЗМ установлены в каждую фазу.

Пожалуй один недостаток в УЗМ-51М относительно других реле напряжения – это отсутствие индикации напряжения. Но и разница в цене между УЗМ и реле напряжения с контактором, позволяет купить и поставить вольтметр отдельно.

Схемы подключения реле напряжения наиболее известных брендов

Разобравшись в общих чертах, каким образом выполняется монтаж РН, попробуем понять, как подключаются некоторые модели наиболее популярных в России марок. Попутно ознакомимся с отзывами от реальных владельцев об этих устройствах, которые редакция Seti.guru смогла найти на просторах сети Интернет.

Проверка реле напряжения без монтажа

Реле напряжения «Зубр»: что предлагает производитель

Изначально производилось такое оборудование в Донецке, но сегодня можно найти изделия российского производства. Однако, несмотря на то, что делаются российские и донецкие приборы из одних запчастей, называется реле напряжения «ZUBR» производства России иначе – «RBUZ», т.е. наоборот. Почему так произошло? На момент перевода производства в РФ уже была зарегистрирована компания «Зубр», именно поэтому пришлось менять название. Но на качестве продукции это никак не отразилось.

Предлагаем ознакомиться с отзывами об изделиях данной фирмы.

Отзыв о реле напряжения ДС Электроникс ZUBR D63:

Подробнее на Отзовик:

Еще один отзыв о реле напряжения ДС Электроникс ZUBR D63:

Подробнее на Отзовик: http://otzovik.com/review_2034684.html

Предлагаем ознакомиться со схемой подключения этого РН.

Реле напряжения «УЗМ 51М»: схема подключения и особенности

Прекрасно зарекомендовавшее себя оборудование, обладающее такими качествами, как:

• простота монтажа;
• большие номинальные токи (до 63А);
• автоматическое включение, задаваемое пользователем (10 сек. или 6 мин);
• используется со всеми типами заземления;
• диапазон температур − от -40 до +55°С.

Минусом можно назвать габариты устройства, которое занимает 2 стандартных места на дин-рейке и равно 35 см. Однако отзывы о приборе говорят о том, что этот недостаток несущественен.

УЗМ 51М

Также предлагаем ознакомиться со схемой подключения подобного оборудования.

Производит ли известейший бренд «Legrand» подобное оборудование

Марка, давно заслужившая популярность в России. Сразу оговоримся, что, несмотря на широкую линейку автоматики, непосредственно РН фирма не производит. Единственное, что есть у бренда, – это довольно качественные контакторы, отличающиеся сравнительно невысокой стоимостью, в сравнении с остальными известными брендами. Судя по отзывам, потребители в восторге от подобного оборудования.

Отзыв о контакторе IEK КМИ-34012:

Подробнее на Отзовик:

Однофазное реле напряжения АВВ

Идеальное оборудование по соотношению «цена−качество». Больший упор компания делает на трёхфазные РН, но в линейке можно найти и однофазные устройства. Компания уже не первый год на российском рынке. Популярность бренда обусловлена широкой линейкой изделий, невысокой стоимостью, надёжностью производимой продукции. Схема подключения оборудования этой фирмы практически не отличается от предыдущих. Её можно увидеть на боковой стенке реле.

«РН 113» от компании «Новатек»: двойственное впечатление

Качество этой российской фирмы-производителя доказано временем, однако, смущает одно обстоятельство. Согласно заявленным техническим параметрам, устройство выдерживает ток до 32А. Произведя нехитрые расчёты, команда редакции Seti.guru пришла к выводу, что для такого тока потребуется провод сечением 6 мм². И вот здесь вся загвоздка – контакты РН113 не рассчитаны на такие жилы. Они довольно слабые, обжать кабель сечением 6 мм² неспособны. Но обычный потребитель, бытовая техника которого не работает со столь высокими токами, недостатком это не считает. Об этом говорит и множество положительных отзывов, найденных нами в сети Интернет.

Отзыв о реле напряжения Новатек-Электро РН-113:

Подробнее на Отзовик:https://otzovik.com/review_4913700.html

Еще один отзыв о реле напряжения Новатек-Электро РН-113:

Подробнее на Отзовик: https://otzovik.com/review_5333583.html

Ниже представлена схема подключения реле напряжения РН 113.

Назначение реле напряжения

Согласно законодательству на поставку электроэнергии заключается контракт. Текст (и ГОСТ) прописывает номиналы, пределы параметров. Потребитель вправе требовать соблюдения условий договора, подать в суд. Право имеет, а прав окажется, у кого больше прав. Популярны поэтому в некоторых областях России реле напряжения.

Упрощенное сокращенное название приборов. Назначение – контролировать главный параметр сети. Напряжение сильно отклоняется от нормы, происходит отключение потребителя. В странах запада вопрос не стоит о  защите, выполняются договоры жестко.

Итак, теперь знаем: реле напряжения в случае эксцессов отключит оборудование, чем  отличается от прочих устройств: источников бесперебойного питания, стабилизаторов. Реле дешевы. Катушка медной проволоки с якорем, усилие размыкания рассчитано на ряд заданных условий. Источники бесперебойного питания в состав включают аккумуляторы, стабилизаторы напряжения строят на основе мощных трансформаторов, целых электронных конгломератов. Рядовому пользователю изыски ни к чему. Давайте перечислим особенности в едином списке, поясним необходимость применения реле напряжения:

Реле контроля напряжения

1. Реле опционально может работать с большой нагрузкой. Поскольку переключения происходят в нештатном режиме, ток велик без ущерба долговечности. Стабилизаторы, в особенности, источники бесперебойного питания имеют ограниченные возможности. Знает любой пользователь персонального компьютера.
2. Реле бесшумны, прочие устройства работают громко. Заметно в ночное время. Если с источниками бесперебойного питания мирятся, щелчки трансформаторов ощутимы, главное, могут звучать непрерывно при нестабильности напряжения сети.
3. Реле контроля напряжения исполняются в удобном корпусе, рассчитанном под установку на DIN-рейку в распределительный щит. Упрощает процесс эксплуатации, поскольку делает возможным централизованную защиту сразу квартиры. В то же время установить так просто источник бесперебойного питания или стабилизатор не удастся.

К достоинствам реле защиты отнесем некоторую долю автоматизации. Типичные образчики позволяют выставить задержку включения на случай вариаций напряжения сети в области порогового. В зависимости от уровня интеллекта оборудования алгоритм в каждом случае будет свой. Производители предоставляют пользователю возможность форсированного включения. Упало напряжения или поднялось выше нормы, но если вернулось быстро к фиксированному значению, не нужно ожидать срабатывания встроенного таймера. Необходимость в форсированном старте возникает при первом включении, оборудование не отличает режим от нештатной ситуации.

Реле напряжения является малогабаритным, сравнительно дешёвым и простым способом защитить своё оборудование от капризов сети. Отказ в функционировании – при определенных устройствах потребители электроэнергии легко выходят из строя. На просторах интернета обмусоливается тема «выгорания» нулевого провода. Полагаем, никто из читателей не сталкивался с такой дилеммой на практике, смысл: при обрыве упомянутого проводника напряжения соседних фаз между квартирами типичного жилого дома оказывается приложенным к бытовым приборам.

Образование обрыва

Иллюстрации иллюстрирует случае. Дом снабжается сетью трех фаз, напряжение относительно земли составляет 230 вольт. Меж ними падает 400 вольт. Типичная схема снабжения электричеством, рвется нулевой провод ниже распределительного щитка на площадке, меж соседними квартирами приложены 400 вольт. Когда приборы соседних обладают одинаковым сопротивлением, потребляя сравнимый ток, напряжение поделится поровну. Не сложно заметить: в результате у каждой окажутся 190 вольт. Ниже нормы, в большинстве случаев отсутствует непосредственная угроза. Аварию заметят, устранят, как представится возможность.

Другое дело, потребляемый ток отличается в разы. Образуется делитель напряжения с неравнозначными плечами, и в самом неблагоприятном случае к нагрузке квартиры может попасть чуть менее 400 вольт. Понятно, такая ситуация несет опасность для большей части оборудования. На Ютуб иллюстрируют при помощи видео, где сгорает лампочка накала. Здесь пригодится реле напряжения, выключающее питание. На каждые три фазы можно поставить два прибора, одна квартира может сэкономить.

Классификация и виды

Удлинитель с реле напряжения

Известные виды РКН различаются по типу используемого в жилище питания, в соответствии с которым они бывают однофазными или трехфазными. Реле напряжения питания 220В устанавливаются в городском жилье, а их трехфазные аналоги используются в офисах или на предприятиях. Нередко они встречаются в частных домах, к которым подведено ответвление от линии 380 Вольт (трехфазное питание).

По способу подключения в обслуживаемую линию известные модели реле контроля сетевого напряжения 220В для дома делятся на следующие виды:

• переходники, включаемые в обычную розетку;
• удлинители, имеющие несколько гнезд (от 1-го до 6-ти);
• приборы, монтируемые в щитке на DIN-рейку.

Первые две позиции представляют собой переходные устройства, обеспечивающие защиту отдельных бытовых потребителей. Этим они принципиально отличаются от РКН, устанавливаемых в распределительном шкафу. К ним могут подключаться целые группы электроприборов.

Поиск рецептов

Основные виды и технические характеристики электромагнитных реле

Различают следующие типы:

1. Реле тока – по своему принципу действия практически не отличается от реле напряжения. Принципиальная разница заключается лишь в конструкции электромагнитной катушки. Для реле тока катушка наматывается проводом большого сечения, и содержит небольшое количество витков, ввиду чего имеет минимальное сопротивление. Реле тока может быть подключено через трансформатор либо напрямую к контактной сети. В любом случае оно корректно контролирует силу тока в управляемой сети, на основании чего осуществляются все процессы коммутации.
2. Реле времени (таймеры) – обеспечивает задержку времени в сетях управления, необходимую в некоторых случаях для включения устройств в соответствии с определенным алгоритмом. Такие реле имеют расширенный диапазон настроек, необходимый для обеспечения высокой точности их работы. К любому таймеру времени предъявляются отдельные требования. Например, низкое потребление электрической энергии, небольшие габариты, высокая точность работы, наличие мощных контактов и т. д. Стоит отметить, что для реле времени, которые включают в конструкцию электропривода, дополнительные повышенные требования не предъявляются. Главное, чтобы они имели прочную конструкцию и обладали повышенной надежностью, поскольку им приходится постоянно функционировать в условиях повышенных нагрузок.

Любой из типов электромагнитных реле имеет свои определенные параметры

Во время выбора необходимых элементов стоит уделить внимание составу и свойствам контактных пар, определиться с особенностью питания. Далее следует изучить их основные характеристики:

• Напряжение либо ток сработки – минимальная величина силы тока либо напряжения, при которой осуществляется переключение контактных пар электромагнитного реле.
• Напряжение либо ток отпускания – максимальная величина, управляющая ходом якоря.
• Чувствительность – минимальная величина мощности, необходимая для сработки реле.
• Сопротивление обмотки.
• Рабочее напряжение и сила тока – величины этих параметров, необходимые для оптимальной работы электромагнитного реле.
• Время сработки – период времени от начала подачи питания на контакты реле до его включения в работу.
• Время отпускания – период, во время которого якорь электромагнитного реле займет свое изначальное положение.
• Частота коммутации – количество раз сработки электромагнитного реле за отведенный временной интервал.

Контактные и бесконтактные

В соответствии с конструкционными особенностями исполнительных элементов, все электромагнитные реле делятся на два типа:

1. Контактные – имеют группу электрических контактов, которые обеспечивают работу элемента в электрической сети. Коммутация осуществляется за счет их замыкания либо размыкания. Являются универсальными реле, используются практически во всех типах автоматизированных электрических сетей.
2. Бесконтактные – их главная особенность в отсутствии исполнительных контактных элементов. Процесс коммутации осуществляется за счет регулировки параметров напряжения, сопротивления, ёмкости и индуктивности.

По сфере применения

Классификация электромагнитных реле согласно области их использования:

• цепи управления;
• сигнализация;
• автоматические системы противоаварийной защиты (ПАЗ, ESD).

По мощности управляющего сигнала

Все типы электромагнитных реле имеют определенный порог чувствительности, в связи с этим они делятся на три группы:

1. маломощные (менее 1 Вт);
2. среднемощные (до 9 Вт);
3. высокомощные (более 10 Вт).

По быстродействию управления

Любое электромагнитное реле отличается быстродействием управляющего сигнала, в связи с чем они делятся на:

• регулируемые;
• замедленные;
• быстродействующие;
• безынерционные.

По типу управляющего напряжения

Реле разделяют на следующие категории:

1. постоянного тока (DC);
2. переменного тока (AC).

На фото ниже видно, что на катушке указано рабочее напряжение 24 VDC, то есть 24 В постоянного тока.

Барная стойка для кухни: этапы, способы изготовления, фотоотчеты

Нейлер: гвоздезабивной пистолет, характеристики, размеры и виды

Настройка параметров

Производители Новатек-Электро, разрабатывая это реле, пошли людям навстречу и запрограммировали в данное устройство основные функции, а пользователю оставив простой выбор из нескольких вариантов, таких как:

• время автоматического повторного включения (АПВ) от 5 до 900 секунд (15 минут);
• нижний порог отсечки (Umin) от 160 — 210 вольт;
• верхний порог отсечки (Umax) от 230 — 280 вольт.

Вращая потенциометр РН-104 выдает на индикатор цифровое представление о параметре, что несомненно удобно и не нужно угадывать.

Мы рекомендуем осуществить настройку характеристик реле напряжения таким образом:

• время АПВ 180 секунд;
• Umin 190;
• Umax 245.

На практике бывают моменты когда напряжение практически совпадает с установленным порогом довольно длительное время и чтобы избежать непрерывного включения и выключения реле, введен гистерезис 4-5 вольт от установленного. В этом случае устройство автоматически вводит дополнительный порог и не включится пока напряжение не станет ниже установки на величину гистерезиса. Если это явление носит циклический характер и периодически повторяется, то пересмотрите установку параметров и измените их.

Стоит отдельно сказать про отличительные особенности volt control РН-104 Новатек Электро. Чтобы избежать ложного отключения во время работы, установлен интеллектуальный контроль за состоянием сети. Если напряжение плавно возросло и вышло за установленные пределы, но не выше чем +30 вольт от установленного порога, реле выжидает 1 секунду до отключения. При резком скачке выше установленного порога более +60 или выше 285 вольт реле срабатывает моментально за 0,02 секунды.

Известно, что при включении мощного потребителя происходит просадка напряжения, ими могут быть холодильник или кондиционер. При плавной просадке напряжения менее установленного порога на -60 вольт, устройство выжидает 7-12 секунд, что хватает для запуска двигателя потребителя. Если же напряжение упало ниже 145 вольт устройство срабатывает за 0,12 секунды.

Наглядно увидеть принцип работы реле напряжения вы можете на видео ниже:

Кстати, производитель гарантирует время работы реле 10 лет, а гарантийную поддержку в течение 5 лет.

В целом устройство выглядит мощно и надежно, так что когда решите приобрести себе Volt Control делайте выбор в пользу описанного в нашей статье аппарата, мы оставляем про него положительный отзыв. На этом и завершается наша инструкция по описанию устройства, назначения и принципа действия реле напряжения РН-104 40 А.

Полезное по теме:

• Низкое напряжение в сети — куда жаловаться
• Как подключить датчик движения для освещения
• Как подключить стабилизатор к сети

Пергола: фото в ландшафтном дизайне, яркие идеи для создания лаунж-зоны

Назначение реле напряжения

Если ваша электросеть постоянно занижена или меняется в больших пределах, тогда вам нужен стабилизатор напряжения, который при изменении напряжения сети в пределах 150 – 270 В, на выходе даст стабилизированное напряжение 220 В. При относительно стабильной сети, когда она меняется незначительно, вам необходимо в квартирный щиток установить реле напряжения. Для чего нужно реле напряжения?

Реле напряжения РН – 111М

Реле напряжения отключает напряжение сети, если оно станет меньше 170 или больше 260 В. Для старой электропроводки обгорание нуля не такое редкое явление. Нулевой провод в подъездном щите может отвалиться по таким причинам как обгорание при ослабшем креплении. Старение проводов увеличивает его сопротивление, нулевые провода греются, ослабляется болтовое соединение, как результат все это приводит к обгоранию нулевого провода.

Причиной обрыва нулевого провода может быть также неопытность и недобросовестность электрика, замыкание фазы на нулевой провод воздушных электросетей при сильном ветре. В подъездный электрощит приходят три фазы, которые равномерно распределяется по квартирам, а нулевой провод идет общим для всех. Если оборвется нулевой провод, меняется распределение напряжения по квартирам.

В розетке может появиться напряжение около 380 В, идущее через включенную нагрузку соседней квартиры, которая питается от другой фазы. В результате горят все подключенные электроприборы и техника. Поставив реле напряжение, при обрыве нуля отключится все напряжение сети в квартире, и все подключенные электроприборы останутся целыми. Обрыв нуля проводника может произойти в общедомовом щите или на подстанции. Вот для чего нужно реле напряжения.

Отличия реле напряжения от стабилизатора

Современная квартира напичкана многочисленными электрическими и электронными приборами, многие из которых достаточно чувствительны к изменению напряжения. В то же время, даже в крупных городах электрическая сеть грешит нестабильностью, а что говорить о сельской местности. От любого скачка напряжения домашняя электроника может просто выйти из строя.

Защита бытовой техники от скачков напряжения и перенапряжения в сети обеспечивается в основном двумя типами устройств – стабилизатор и реле контроля максимального и минимального напряжения. Их работа основывается на различных принципах, и выбор проводится с учетом особенностей.

Стабилизаторы напряжения

Стабилизатор – это прибор, который поддерживает напряжение на заданном уровне при его колебании в сети в определенных пределах. Обычно в бытовых условиях применяется стабилизатор, удерживающий значение 220 В ±5% при колебании входного сигнала от 160 до 260 В. При скачке за пределы возможностей прибор просто отключает сеть.

Конструктивно стабилизаторы подразделяются на несколько типов. Наиболее распространены приборы ступенчатого типа, включающие трансформатор и силовые ключи (релейные или полупроводниковые). Плавная установка обеспечивается в электромеханических стабилизаторах, в которых трансформатор имеет регулировку первичной и вторичной обмотки. Этот прибор снижает нижний предел входного напряжения до 120-130 В.

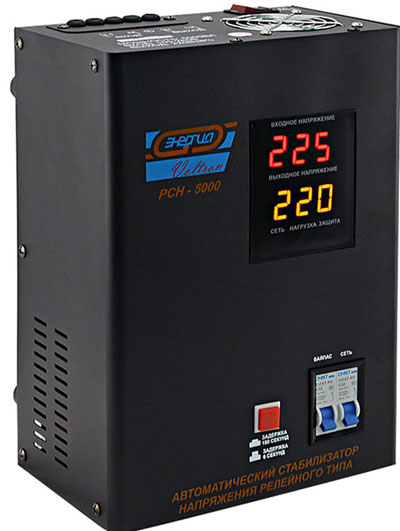

Наиболее совершенным, но и самым дорогим, является инверторный стабилизатор, содержащий накопительную ёмкость. Она способна сгладить перепады напряжения в пределах 100-300 В, а выходной сигнал имеет значение 220 В ± (1-3)% с практически идеальной синусоидальной формой.

Реле напряжения

Реле контроля – это устройство, контролирующее нижнюю или верхнюю границу допустимого значения напряжения. Соответственно, существуют реле минимального и максимального напряжения. Для защиты от перенапряжений используется реле максимального напряжения. Если входное напряжение превысит установленное значение (например, 230 В), то нагрузка отключается. При возврате его величины в нужные пределы сеть снова включается.

Чаще используется принцип задержки включения. В таких реле есть настройка времени отключения. Например, если осуществлена установка 2 с, то после истечения этого времени сеть снова включится, и ток поступит на бытовое оборудование.

Надо отметить, что при коротких импульсах скачка реле может не сработать. Для таких случаев существует многофункциональное реле МР-63, которое выполняет роль максимального и минимального реле, а также реагирует на мгновенные импульсы значительной амплитуды.

В чем заключается различие

Предыдущий анализ показывает, что рассматриваемые устройства имеют принципиальные различия. Оба прибора отключают подачу электроэнергии, если напряжение превышает минимально или максимально допустимое значение. Однако, стабилизатор в пределах между экстремальными значениями еще и выравнивает напряжение, поддерживая его на заданном уровне. Реле осуществляет только контроль предельных величин, после чего отключает сеть, но включает снова при исправлении положения.

Таким образом, бытовая техника при использовании стабилизатора не только защищена от скачков напряжения и перенапряжения в сети, но и получает стабильный электросигнал, что повышает её работоспособность. В то же время, нельзя говорить о полном превосходстве стабилизаторов над реле. Для составления полной картины необходимо разобраться со всеми плюсами и минусами этих приборов.
