Как сделать реле времени или таймер своими руками

Принцип действия

Все коммутирующие устройства работают по единой схеме: в заданный владельцем нужный момент они соединяют элементы цепи или размыкают таковую. При этом, например, в помещении выключается свет без необходимости ручного нажатия на клавишу.

Для реализации этой функции рабочий механизм оснащается аналоговым или цифровым таймером, временным реле, встроенными микроконтроллерами и другими необходимыми деталями. Благодаря им становится возможным управление светом, вентиляцией и прочей контролируемой техникой.

По принципам замыкания-размыкания цепи устройства делятся на следующие категории:

• с механическим (аналоговым) таймером поворотного или перекидного типа. Поворотные оснащены вращательным контактным механизмом, пускающим ток по цепи в некоторых положениях крутящегося тумблера. А перекидные работают по несколько иной схеме — на металлической проводящей пластине и трех парах контактов. Пластина перекидывается на одну из пар и замыкает цепь;
• со встроенным электронным таймером. Главный элемент такого гаджета — реле. Когда пользователь нажимает на кнопку, цепь размыкается или соединяется, и срабатывает реле. Электронный переключатель может быть запрограммирован на осуществление определенных действий согласно желаниям владельца и возможностям устройства.

Таймером можно управлять:

• микропереключателями, выставляя их в определенное положение;
• вращая контрольное колесико;
• с помощью механических или сенсорных кнопок на фронтальной панели;
• с дистанционного пульта, брелока или телефонного приложения.

Интервал запуска/отключения таймера может выставляться в диапазоне от нескольких секунд до дней и недель. Встречаются образцы, где можно задавать график сразу на целый год вперед.

Что собой представляет реле времени

По сути, это элемент автоматической защиты, позволяющий отключать оборудование на определенное время, а после снова подавать на него питание. К примеру, освещение требуется только в ночное время, тогда как днем оно ни к чему. Разобравшись, как правильно подключить реле времени, можно с легкостью решить этот вопрос.

Если говорить о том, с какими устройствами можно его коммутировать, то список будет весьма обширен. Чаще всего реле времени используют вместе с магнитным пускателем. Довольно удобны такие элементы автоматики при подаче напряжения на котел отопления, если он не оборудован термодатчиком. Ведь постоянный нагрев теплоносителя тоже ни к чему. Стоит попробовать разобраться, как выполняется его коммутация.

Виды электрических схем

Такие реле называют поляризованными. Для пояснения принципа работы коммутационных устройств при необходимости на их контакт-деталях изображают квалифицирующие символы, приведенные в табл. Это прекрасно видно по таблице, в которой указаны параметры реле серии Bestar BSC.

Условные графические обозначения светильников и прожекторов Радует, что в обновленной версии ГОСТ добавлены изображения светодиодных светильников и светильников с компактными люминесцентными лампами.

Сам же пружинящий контакт закреплён на ярме. Шкаф, панель, пульт, щиток одностороннего обслуживания, пост местного управления Шкаф, панель двухстороннего обслуживания Шкаф, щит, пульт из нескольких панелей одностороннего обслуживания Шкаф, щит, пульт из нескольких панелей двухстороннего обслуживания Щит открытый Отрисовку в AutoCAD удобно выполнять при помощи блоков и динамических блоков.

А нормально-замкнутые контакты N.

Условные графические обозначения на электрических схемах и схемах автоматизации: ГОСТ 2.

Обозначение условное графическое и буквенный код элементов электрических схем Наименование элемента схемы Буквенный код Машина электрическая.

Условное обозначение полярного реле, на электрической принципиальной схеме, наносится в виде прямоугольника с двумя выводами и жирной точкой у одного из разъёмов. Как проверить реле? Как читать электрические схемы. Радиодетали маркировка обозначение

Разновидности по конструктивному исполнению

В зависимости от конструктивных особенностей существуют три варианта изготовления, что видно на фото реле времени:

• Блочные – имеют внешний тип установки. Особенность состоит во внутреннем питании приспособления. Данная конструктивная особенность присуща реле, устанавливаемых в приборах, осуществляющих фотопечать.
• Встраиваемые – это более простая модель без корпуса и самостоятельного питания. Задействуются при сборе более сложных узлов и встраиваются в корпус агрегатов совместно с другими компонентами, как на стиральных машинах.
• Модульные – отличаются возможностью крепления в электрощитках посредством ДИН-рейки.

Добавление комментария

Электронные и механические

Аналоговый механический таймер — самый простой тип, такие устройства в тех или иных формах используются человечеством уже много веков. Современные версии обычно представляют собой аналоговую ручку, вращением которой владелец задает время выключения. Рукоятка имеет градуированную шкалу, могущую означать секунды, минуты, часы и дни — размерность шкалы зависит от конкретного прибора. До истечения заданного времени электричество будет подаваться, но после этого выключится автоматически.

Конструкция механического реле весьма проста, но не лишена недостатков:

• нельзя выставить случайный режим срабатывания;
• невозможна постановка сложных и разветвленных задач;
• меньшая точность по отношению к электронно-цифровым образцам.

Электронный таймер представляет собой прибор с управляющей поведением системы логической микросхемой и контрольными элементами, с помощью которых владелец устанавливает программу. Как правило, гаджеты этого вида оснащены ЖК-экраном. Их особенности:

• экран отображает состояние и настройки устройства;
• лицевая панель содержит функциональные управляющие кнопки;
• поддерживается множество опций и задание алгоритмов работы;
• высокая точность благодаря цифровому отсчету времени (вплоть до миллисекунд);
• возможность создания расписания вплоть до 365 дней (зависит от модели).

Электронные варианты весьма популярны, поскольку имеют гибкий функционал, точность и многозадачность. Но им зачастую требуется дополнительное питание, а память не всегда энергонезависима, что следует учитывать.

Особенности работы электромотора при подключении разными способами

Подключение электродвигателя «треугольником» и «звездой» характеризуется определенным набором своих преимуществ и недостатков.

Читать также: Пила циркулярная электрическая ручная интерскол

Соединение обмоток двигателя в «звезду» обеспечивает более мягкий запуск. При этом происходит значительная потеря мощности агрегата. По этой схеме также производится подключение всех электромоторов отечественного происхождения на 380В.

Подключение «треугольник» обеспечивает выходную мощность до 70% от номинальной, но пусковые токи при этом достигают значительных величин и двигатель может выйти из строя. Эта схема – единственно правильный вариант для подключения к российским электросетям импортных электромоторов европейского производства, рассчитанных на номинальное напряжение 400/690.

Функцию пуска для схем переключения «звезда»-«треугольник» используют только для двигателей с пометкой Δ/Y, в которых реализована возможность обоих вариантов соединения. Запуск двигателя производят при подключении «звездой», чтобы уменьшить пусковой ток.

Когда двигатель разгонится, производится переключение в «треугольник», чтобы получить максимально возможную выходную мощность.

Применение комбинированного способа неизбежно связано со скачками токов. В момент переключение между схемами подача тока прекращается, скорость вращения ротора снижается, в некоторых случаях происходит ее резкое снижение. Через некоторое время скорость вращения восстанавливается.

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Есть 2 типа однофазных асинхронных двигателей — бифилярные (с пусковой обмоткой) и конденсаторные. Их различие в том, что в бифилярных однофазных двигателях пусковая обмотка работает только до разгона мотора. После она выключается специальным устройством — центробежным выключателем или пускозащитным реле (в холодильниках). Это нужно потому, что после разгона она снижает КПД.

В конденсаторных однофазных двигателях конденсаторная обмотка работает все время. Две обмотки — основная и вспомогательная, они смещены относительно друг друга на 90°. Благодаря этому можно менять менять направление вращения. Конденсатор на таких двигателях обычно крепится к корпусу и по этому признаку его несложно опознать.

Изготовление таймера

Схема собирается на печатной плате размерами 35х65, файл для программы Sprint Layout к статье прилагается. Подстроечный резистор можно установить прямо на плату, а можно вывести на проводах и для регулировки времени работы использовать потенциометр. Для подключения проводов питания и нагрузки на плате предусмотрены места под винтовые клеммники. Плата выполняется методом ЛУТ, несколько фотографий процесса:

Скачать плату:

shema.zip (cкачиваний: 199)

После впаивания всех деталей плату обязательно нужно отмыть от флюса, соседние дорожки прозвонить на замыкание. Собранный таймер в настройке не нуждается, остаётся лишь установить нужное время работы и нажать кнопку. К выходу OUT можно подключить реле, в этом случае таймер сможет управлять мощной нагрузкой. При установке реле параллельно его обмотке следует поставить диод для защиты транзистора. Область применения такого таймера очень широка и ограничивается лишь фантазией пользователя. Удачной сборки!

Программируемые цифровые реле

Появившиеся, в середине 90-х годов, pic-контроллеры (PeripheralInterfaceController), произвели революцию в схемотехнике. Одна микросхема с разными прошивками меняла свою функциональность и заменяла собой сразу целые блоки элементов.

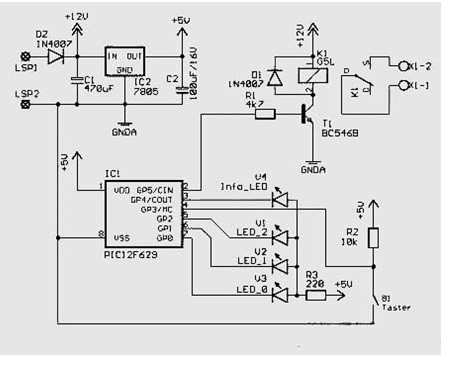

В этой схеме роль основных элементов реле времени выполняет 12-битный контроллер PIC12F629. В зависимости от прошивки чипа, время задержки включения и выключения может варьироваться от долей секунды  до нескольких часов. Интервал задается кнопкой B1 Taster. Четыре светодиода указывают на состояние таймера: активное, неактивное, режим программирования.

Но устройства, в которых используются pic-контроллеры имеют существенный недостаток. Чип является лишь полуфабрикатом. Для его правильной работы понадобится написать программу действий на языке MPLAB IDE и прошить ее в памяти микросхемы. Для этого придется приобрести программатор. Хотя в продаже есть уже готовые наборы с прошитыми контроллерами для самостоятельного изготовления реле времени.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Основные характеристики устройства

В специализированных торговых точках встречаются устройства задержки с различными характеристиками, выпускающиеся разными производителями. Качество продукции от именитых производителей подтверждается сертификатами и гарантируемым ими сроком работы. Из популярных компаний выделяются: Hager, Аско, Eaton, ABB, Schneider, Новатек. Независимо от типа и модели, реле времени характеризуются следующими параметрами:

• Напряжение питания. Значение уровня сигнала необходимого для работы прибора, единица измерения вольт.
• Максимальный ток. Величина тока, которую может пропустить через себя устройство без повреждения узлов своей схемы, измеряется в амперах.
• Диапазон времени. Время срабатывания.
• Расчётное напряжение. Значение величины коммутируемого сигнала и его форма.
• Рабочая температура. Среднее значение составляет от -20 до 50 °C.
• Функциональность. Выпускаются одноканальные устройства и многоканальные с независимым управлением.
• Наибольшее сечение кабеля возможное для коммутации.
• Степень защиты. Должно соответствовать значению не ниже IP 24.
• Способ регулировки. Цифровой или аналоговый.
• Дополнительные возможности. Устройства с реле времени могут включать в себя различные датчики. Например, при использовании датчика движения прибор среагирует на попадание объекта в его поле действия. При этом каждое движение поддерживает это освещение. Как только движение прекращает регистрироваться, свет через некоторое время выключится.
• Способ монтажа. Могут располагаться в щитке, устанавливаться в розетку или монтироваться вместо обычного выключателя.

Подключение прибора обычно не вызывает проблем. Устройство включается в разрыв линии подходящей к нагрузке. С каждым реле временем должна идти инструкция от производителя с подробной схемой подключения и её описанием. При этом она может быть изображена и на самом корпусе прибора.

Как настроить реле времени

Реле времени с установкой на дин рейку очень похоже на обычный автоматический выключатель. Но этот промежуточный прибор имеет совершенно другие функции. Во-первых, у него на корпусе установлен дисплей, на котором отображаются запрограммированные: день, неделя, часы и минуты. Чтобы их выставить, надо будет в первую очередь сделать подключение прибора к сети переменного напряжения 220 вольт. Кстати, вот снизу схема данного подключения:

Теперь сама настройка. В первую очередь необходимо будет сбросить все показания на дисплее, если такие на нем присутствуют. Для чего надо просто нажать кнопку «R». Чтобы выставить дату, надо нажать и удерживать кнопку «С+», а далее нажимать по очереди кнопки «W+» – это день недели, «H+» – это часы, «М+» – это минуты.

Если присутствует в регионе переход на летнее время, то все манипуляции производятся с кнопкой «MANUAL». Обязательно на корпусе реле времени есть красный светодиод. Его горение подтверждает, что через прибор проходит напряжение 220 В, то есть, он находится под нагрузкой.

Технические характеристики

При монтаже систем освещения, которые будут включаться от импульсного устройства, необходимо учитывать основные параметры такого изделия. Если устройство не будет рассчитано на нагрузку подключения либо напряжение в сети, то оно может моментально выйти из строя.  В документации к импульсному устройству, производителем указываются наиболее важные характеристики. Среди числа основных параметров, которые необходимо знать до принятия решения об использования той или иной модели ИР можно назвать:

• Выходной ток — максимальное значение силы тока, возникающей в катушке при перемещении якоря (для электромеханических устройств).
• Значение срабатывания — обозначает сигнал, который приводит к автоматическому срабатыванию реле.
• Ток при втягивании — минимальное значение силы тока для срабатывания реле.
• Возвратный коэффициент — соотношение тока выхода якоря к току втягивания.

При выборе и использовании реле следует также учитывать предельные значении напряжения и силы тока, на которые рассчитано реле.

В паспорте устройства может быть также указано время срабатывание. Различают изделия быстрого типа, которые включаются за 0.001–0.05 с и приборы с долгой задержкой (около 1 с).

Рейтинг лучших гладильных систем 2020 года

В нашем рейтинге гладильных систем мы собрали модели на разный вкус и бюджет.

Kitfort KT-940

Бюджетная модель от бренда Kitfort имеет довольно компактную конструкцию и легко складывается. Вариант подойдет тем, кто хочет иметь оборудование «3-в-1» и не желает переплачивать. Мощность у прибора низкая — 42 г/мин. Поэтому подойдет тем, кому не нужно переглаживать огромные объемы белья. Еще один минус — не очень длинный шнур, его длина составляет всего 1,5 метра. Пользователи отмечают, что это устройство — продвинутая версия отпаривателя, однако утюжить ей белье все равно довольно удобно.

Tefal Ixeo QT2020EO

Тоже сравнительно недорогая система. У нее не очень большая столешница, однако есть интересный механизм, который после складывания позволяет получить компактную по размерам конструкцию. Есть колесики, поэтому ее можно передвигать в любое место квартиры. Парогенератор съемный, что позволяет отпаривать шторы, верхнюю одежду и другие вещи, которые сложно перенести. Подошва утюга выполнена из нержавеющей стали. Есть функция парового удара (200 г/мин). Мощность отпаривая составляет 90 г/мин, поэтому прибор подойдет для больших семей с детьми.

MIE Eccellente

Модель от бренда MIE стоит дороже, относится к профессиональным. У нее большая мощность 180 г/мин, есть паровой удар и длинная активная гладильная доска. У парогенератора съемный резервуар на 1 литр, что позволяет работать около получаса непрерывно. Однако конструкция довольно тяжелая и менее компактная, чем предыдущие модели.

Karcher SI4 EasyFix Premium Iron Kit

Премиальная система от известного бренда с широкой активной доской и большим количеством насадок различного размера. В ней есть функции наддува и отвода пара. У парогенератора небольшой резервуар для воды — всего 0,8 л, но есть функция долива во время работы.

Мой пример применения реле времени RT-SD

Представьте себе такую ситуацию: У нас есть электропечь «камера для покраски порошковой краской» — согласитесь, что это довольно опасная зона, в которой не должен находиться работник, когда она работает.

Вопрос

Что можно придумать или лучше поставить вопрос немного по другому:

Как можно применить Реле времени RT-SD на практике и обезопасить работников или случайных людей находившихся рядом с электропечью от несчастного случая на производстве?

Ответ на вопрос

Я придумал вот что: можно установить две звуковых сирены (Одну громкую, а вторую сирену, тихую) и подключить их, через переключающийся контакт на реле, т.к. у реле времени RT-SD такая возможность присутствует и вот, как это будет работать…

Как это работает

Включение первого звукового оповещения:

При подаче напряжения на катушку реле времени RT-SD, контакт замыкается и включается сирена с громким и продолжительным сигналом, тем самым предупреждая работника о том, что автоматика покрасочной камеры включилась и работнику следует покинуть опасную зону.

Включение второго звукового оповещения:

После выдержки времени, установленной на реле, контакт реле переключается и включает второй тихий и прерывистый звуковой сигнал, сигнализируя тем самым, что электропечь находится в работе.

Звуковой сигнал продолжает работать до тех пор, пока не завершится весь рабочий цикл в камере для покраски порошковой краски.

Вот, как-то так можно применить это реле для сигнализации. Ладно, идем далее…

Технические характеристики

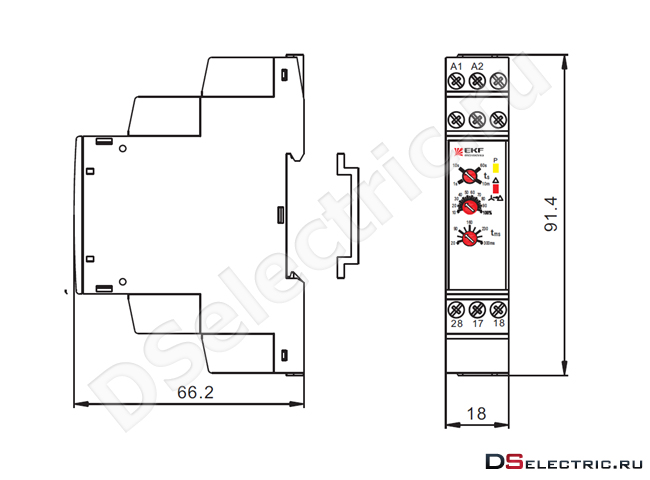

Устанавливается реле времени RT-SD также как и простой модульный автоматический выключатель на DIN-рейку.

Типовые схемы подключения реле времени RT-SD

Ну а теперь, давайте рассмотрим схемы подключения этого устройства для запуска электродвигателя в режиме «Звезда-треугольник».

В электрической схеме, реле времени RT-SD я обозначил как «KT1″ и связь между катушкой реле и ее исполнительным контактом я выделил « зеленой пунктирной линией » катушка КТ1 ——- исполнительный контакт КТ1 (28-17-18).

Пожалуйста, не пустайте реле временини RT-SD с обычным реле времени, т.к. у реле RT-SD — однин контакт!

Основные характеристики

Моноблоки, которые представляют собой таймеры времени, чаще всего встроены в переносную розетку, иногда — в удлинитель или переходник. Это устройство контролирует реле, которое соединяет входные и выходные контакты. Оно размыкает и замыкает их, таким образом прекращая и снова начиная подачу электричества к подключённому прибору. Контролируется процесс и устанавливаются параметры через панель управления, установленную на лицевой части моноблока.

Хотя разные модели таймеров времени имеют одинаковый принцип работы, они довольно сильно отличаются друг от друга. Бывают как простые механические устройства, так и электрические со сложными настройками и множеством дополнительных функций. Они предназначены для использования в разных условиях и с разными целями. Различаются они по следующим характеристикам:

Сложности

17

Из-за незамысловатого проектирования подчас невозможно разместить в этом помещении необходимое сантехническое оборудование. Иногда даже приходится жертвовать чем-то во имя уюта. Разгуляться фантазии не дают скудные габариты помещения.Поэтому каждый элемент здесь тщательно продумывается, чтобы оптимально использовать пространство.
Лишние элементы исключаются. Лучше, если ванна совмещена с туалетом, и даже захватывает и участок коридора. В раздельном санузле ситуация еще сложнее. Поэтому совмещенная планировка становится вариантом, расширяющим возможности для размещения нужных элементов. Для переделки потребуются дополнительные затраты. Зато, это позволит разместить все необходимое и поделить пространство на зоны.

Дизайн ванной в хрущевке

Другая проблема заключается в расположении коммуникаций. Нередко приходится делать разводку и скрывать трубы в стенах. Тогда выравнивают и поверхность (строители в то время не сильно старались в этом направлении). Иногда даже лучше сломать и построить стену самостоятельно заново, чем выправлять изначальный вариант.

16

Тепловое реле для электродвигателя схема подключения

Непосредственное подключение тепловых реле к контакторы осуществляется напрямую с помощью штыревых контактов. После подключения, в зависимости от величины тока, протекающего в цепи, необходимо отрегулировать уставки срабатывания колесиком поворотного регулятора. Нужный ток уставки обозначен на шкале специальными рисками, нанесенными на корпус прибора.

Панель управления реле оборудована кнопкой TEST, с помощью которой проверяется работоспособность устройства путем имитации срабатывания защиты. Кнопка STOP красного цвета позволяет принудительно разомкнуть нормально замкнутый контакт. При этом отключается питание, поступающее на катушку контактора, что в свою очередь приводит к отключению нагрузки. Примерно по такой схеме подключаются и работают все тепловые реле для защиты электродвигателей и их модификации.

Какие элементы включает в себя реле времени

Моноблочное устройство – это независимый прибор в отдельном корпусе с встроенным питанием, входами и выходами, дисплеем и панелью управления. Реле задержки выключения имеет катушку и контакты двух типов – нормально открытые и нормально закрытые. На передней панели возле экрана расположены клавиши для настройки.

Реле может иметь автономное питание, включаемое в сеть и вход для электрического прибора. В этом случае реле является самостоятельной управляемой розеткой.

Программа задается вручную. Устанавливается нужный промежуток времени, через который реле выполнит коммутацию электрической цепи. При необходимости можно запрограммировать определенный день недели, выходные или рабочую смену. Устройство имеет параметры, которые объясняют его программируемую функциональность:

• возможный диапазон временной задержки (в секундах, минутах, часах, сутках);
• количество коммутаций;
• особенности настроек;
• погрешность по времени за сутки, в секундах.

Чтобы изготовить такой таймер, работающий на напряжении 12v требуется правильно подготовить детали схемы.

Элементами схемы являются:

• диоды VD1 – VD2, имеющие маркировку 1N4128, КД103, КД102, КД522.
• Транзистор, подающий напряжение 12v на реле — с обозначением КТ814А или КТ814.
• Интегральный счетчик, основа принципа работы схемы, с маркировкой К561ИЕ16 или CD4060.
• Светодиодное устройство серии ARL5013URCB или L816BRSCB.

Здесь важно помнить, что при изготовлении самодельного устройства необходимо применять элементы, указанные в схеме и соблюдать правила техники безопасности
