Реле времени

Реле времени представляет собой простое современное автоматическое устройство. Здесь все понятно на интуитивном уровне и такие приборы очень широко используются в самых разных схемах для автоматизации технологических операций.

В наше время задачи реле времени могут выполняться программируемыми логическими контроллерами, однако, «старые» приборы еще не полностью вытеснены.

Предназначение реле времени — коммутация электроцепей с предварительно установленной временной выдержкой.

Современные реле времени представляют собой временные контроллеры, которые можно запрограммировать для решения конкретных задач.

Эти приборы способны обеспечивать нужный интервал времени, учитывая определенный алгоритм подключения элементов в электроцепи. Чаще всего они применяются при необходимости автоматического запуска устройств через определенный интервал времени, после того, как поступил основной сигнал.

Самые разные конструкции реле времени определяют применение прибора на бытовом и промышленном уровне.

Простая схема подключения

Для начала будет рассмотрена самая простая схема подключения реле времени. Первым делом нужно закрепить прибор на стене, он должен размещаться в строго вертикальном положении с допустимым отклонением примерно 10 градусов.

Также нужно учесть, что нормальная работа прибора возможна в диапазоне от –10 до +50 ºС. При этом максимально допустимая влажность должна составлять 80%.

Нужно убедиться в том, что прибор надежно закреплен. Также следует обесточить сеть. Только после этого можно приступать к его подключению. Нужно снять крышку реле и заземлить прибор. Затем подключить электрическую сеть к контактам, как показано на рисунке ниже.

Контакты, которые пронумерованы цифрами 1 и 2 используются здесь для подачи напряжения от сети 220 В. Для представленной на схеме модели таймера, питание подводится в верхней части, а для управления выключением и включением предусмотрены контакты в нижней части прибора.

В данном случае на разрыв отводится фазный проводник, а ноль подается на нагрузку (в данном случае электролампы).

Средний контакт под номером 4 использован для подачи фазы от электрического щита, она может коммутироваться отдельно с подключениями 3 или 5.

Соединение 4–5 является нормально открытым (н.о.), а 3–4 нормально замкнутым (н.з.). (Для тех, кто не понимает слово «нормально» — состояние, когда выходное реле не сработало, в том числе, когда нет напряжения питания на клеммах 1–2).

Это довольно простое подключение и выполнить его способен даже начинающий электрик.

Схема реле времени | Электрик в доме

Схема реле времени

Схема реле времени

Рассмотрим простейшую схему реле времени на 220 вольт. Данная схема реле времени может применяться для разных нужд. Например, при указанных элементах, для  фотоувеличителя или для временного освещения лестницы, площадки.

На схеме обозначено:

• D1-D4 — диодный мост КЦ 405А или любые диоды с максимально допустимым прямым выпрямленным током(Iв.max) не ниже 1А и максимально допустимым обратным напряжением(Uобр.max) не ниже 300 В.
• D5 — диод КД 105Б или любой диод с Iв.max не менее 0,3А и с Uобр.max не ниже 300В.
• VS1 — тиристор КУ 202Н или КУ 202К(Л,М), ВТ151, 2У202М(Н).
• R1 — резистор МЛТ — 0,5, 4,3 мОм.
• R2 — резистор МЛТ — 0,5, 220 Ом.
• R3 — резистор МЛТ — 0,5, 1,5 кОм.
• С1 — конденсатор 0,5 мкФ, 400 В.
• L1 — лампа(лампы) накаливания мощностью не более 200 Вт.
• S1 — выключатель или кнопка.

Работа схемы реле времени

При замыкании контактов S1 конденсатор С1 начинает заряжаться, на управляющий электрод тиристора подаётся «+», тиристор открывается, схема начинает потреблять большой ток и лампа L1, включённая последовательно со схемой загорается. Лампа выполняет также роль ограничителя тока через схему, поэтому с энергосберегающими лампами схема работать не будет. При полной зарядке конденсатора С1 через него перестаёт протекать ток, тиристор закрывается, лампа L1 гаснет. При размыкании контактов S1 конденсатор разряжается через резистор R1 и реле времени приходит в исходное состояние.

Доработка схемы реле времени

При указанных параметрах элементов схемы время горения L1 будет составлять 5-7 сек.  Для изменения времени срабатывания реле нужно конденсатор С1 заменить на конденсатор другой ёмкости. Соответственно при увеличении ёмкости время работы реле времени увеличивается. Можно поставить два или больше конденсаторов в параллель и подключать или отключать их выключателями, в этом случае получится ступенчатая регулировка времени срабатывания реле времени. Для плавной регулировки времени необходимо добавить переменный резистор R4. Можно совместить оба способа регулировки, получится реле практически с любой длительностью срабатывания.

Доработанная схема реле времени

Изменения в схеме:

• C2 — дополнительный конденсатор, можно взять такой же, как и С1.
• S2 — выключатель(тумблер) подключающий конденсатор С2 (увеличение времени работы реле времени).
• R4 —  переменный резистор, можно взять СП-1, 1,0- 1,5 кОм, или близкий по номиналу.

При макетировании, при указанных на схемах номиналах деталей лампочка (60Вт) загоралась на время около 5 сек. При добавлении в параллель конденсатора С2 ёмкостью 1 мкФ и резистора R4 на 1,0 кОм время горения лампочки стало возможным регулировать от 10 до 20 секунд (с помощью R4).

Другую схему реле времени можно взять из статьи «Автоматический освежитель воздуха«, такую схему можно использовать практически для любых устройств.

Будьте осторожны при настройке и эксплуатации устройства, детали схемы находятся под опасным напряжением.

 P.S. Большое спасибо г-ну Яковлеву В.М. за помощь.

Будет интересно почитать:

Полезные устройства, Электронные устройства, Электросхемы
своими руками, электроника, электросхема

elektricvdome.ru

Электронные

Чтобы понять, как подключить реле времени, необходимо знать, что возможны два вида решений относительно схемы:

Реле аналоговой группы – задержка производится путем переключающего действия относительно конденсатора. Когда контакты замыкаются, то напряжение на конденсаторном участке растет.

\

Имеющееся приспособление отслеживает изменение напряжения и производит сравнение с заданным параметром. Как только напряжение сходится, пороговый элемент дает команду о переключении реле. Меняя емкость конденсатора, можно регулировать задержку. Она по максимуму равна 10 сек.

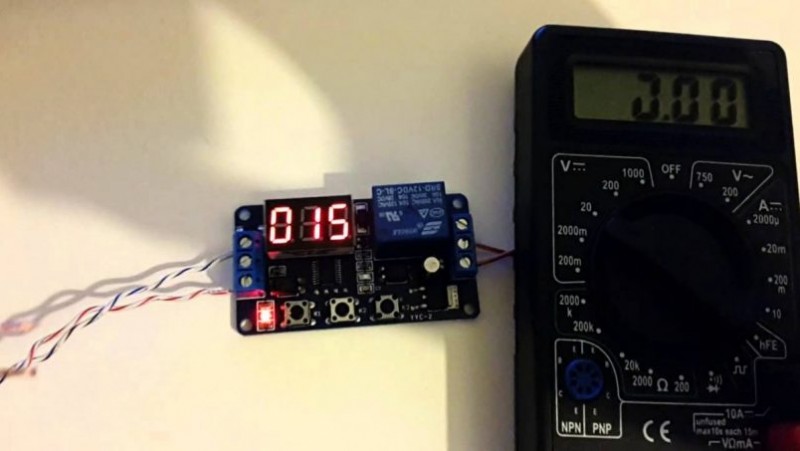

Цифровые реле – предполагается подача напряжения на специальный блок питания. В результате активизируется генератор задающего действия. Он подает импульсные сигналы на счетчик. Последний производит контроль импульсов и отслеживает момент совпадения с заданным изначально параметром.

Электронные устройства компактны, надежны, отличаются повышенными значениями точности. Если аналоговые модели просты в эксплуатации и не требуют программирования, то цифровые имеют малую погрешность, но стоят довольно дорого. Электронные реле широко используются в системах управления подачей воды, электричества, теплоносителя.

Регулировка приборов с цифровой шкалой

Настройка приборов этого типа иллюстрируется на примере таймера с цифровой шкалой марки «REV Ritter», включаемого в обычную сетевую розетку. Период действия его временной задержки, как правило, ограничивается одними сутками, что вполне хватает для бытовых условий. Инструкция по настройке такого реле включает следующие пункты:

1. Воткнуть устройство в сетевую розетку.
2. Передвинуть вверх все регулировочные элементы (сегменты), выставленные по окружности настроечного диска.
3. Сдвинуть вниз только те из них, что соответствуют выставляемому времени.
4. Указатель центрального диска устанавливается на текущее время.

Если вниз смещены сегменты, расположенные между цифрами 18 и 20, нужная нагрузка включится по истечении 18 часового интервала и отключится через два часа. В конструкции такого полуавтомата предусмотрена возможность организации до 48 рабочих циклов (включений и выключений) в течение двух календарных суток.

Целесообразность самоделок

Почти нет таких ситуаций, когда пользователи вынуждены делать временное реле своими руками из-за отсутствия в продаже подходящего прибора для их потребностей.

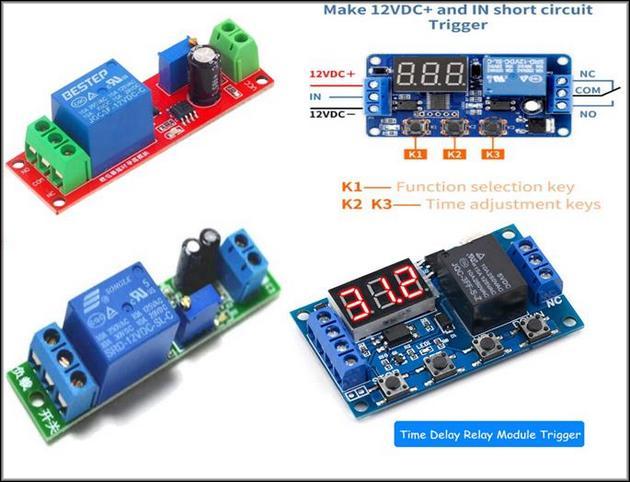

Все возможные таймеры, а точнее модули, комплекты для сборок, если рассматривать данный вопрос приближенно к самоделкам, можно купить на интернет площадках. Например, цена аналогов описанных нами сборок на NE555 колеблется от 1 до 3 $. Стоит ли затруднять себя? Плюс к этому можно подобрать устройство с большим диапазоном, с несколькими каналами, многофункциональное и с дисплеем; на слаботочное питание 5, 12, 24 В, и иное, а также на 220 Вольт.

Самоделкой целесообразно заниматься, если под рукой есть необходимые запчасти, пользователь имеет навыки работы с электроникой, а также когда нет желания заказывать и ждать модуль, когда в местности отсутствуют магазины радиодеталей. Также часто кустарные изделия создают ради интереса, чтобы повысить опыт, познания в данной сфере.

Активация механизма

Подключение устройства производится в строгом положении, предписанным техпаспортом. Обычно прибор устанавливается в вертикальном положении, если он не отклоняется от вертикали более чем на 10 градусов. Также необходимо придерживаться температурного режима: от -20 до +50 градусов по Цельсию.

Третьим параметром, который учитывается при установке устройства, является влажность воздуха. Допустимый уровень не должен быть больше 80%. При подключении необходимо отключить электрическую схему от питательного устройства. Схема, как сделать реле времени 220В своими руками:

Дополнительно на самом корпусе имеются обозначения, указывающие в какой последовательности подключать элементы. Обычно это выглядит подобным образом:

1. Первым делом подключается линия напряжения на клеммы питания.
2. Далее, идет соединение фазной линии с рубильником и входным контактом.
3. Последним шагом является подключение выходного контакта к фазной линии.

В действительности, реле времени подсоединяется по классическому пути многих приборов, то есть идет соединение питания и активация нагрузки через соответствующие контакты, которые образуют группы, их бывает несколько. Все зависит от реле, которое может быть однофазным или трехфазным.

Какой принцип надо реализовать в самодельном реле времени

Основа кустарных автоматических расцепителей с таймерами — запуск настроенной (подобранной) выдержки. Часто это низко вольтовое изделие (5–14 В), реже делают для прямого подсоединения к обычной сети (диодные варианты).

Основы самых простых сборок

Таймер в данном случае, это конденсатор, длительность его разрядки — это и есть отсчет. Зарядка начинается по нажатию кнопки переключателя. Исполнительное устройство — электромеханическое реле (выглядит как небольшая коробочка), после «опустошения» конденсатора, ток на ее контактах исчезает, происходит расцепление.

В схему включают также настроечный (переменный, подстроечный) резистор для регулировки задержки, но в целом диапазон задается емкостью конденсатора (можно подбирать разные экспериментальным путем для требуемых промежутков) — она влияет на длительность его разрядки, соответственно, на общие рамки паузы.

Преимущества реле времени

Реле времени экономит электроэнергию

Аналоговые и цифровые реле времени очень удобны для управления исполнительными цепями различных бытовых и промышленных устройств.

Реле включения и выключения имеет ряд положительных факторов:

• оптимизирует работу бытовых электрических и насосных приборов;
• экономия энергоресурсов при подключении системы «умный дом»;
• коммутация производственной техники, механизмов и прочих устройств;
• настройки позволяют выбрать режим, удобный отдельно взятому пользователю;
• возможна установка цикличного отключения и включения;
• о срабатывании устройства извещает звуковой сигнал.

Сложности

17

Из-за незамысловатого проектирования подчас невозможно разместить в этом помещении необходимое сантехническое оборудование. Иногда даже приходится жертвовать чем-то во имя уюта. Разгуляться фантазии не дают скудные габариты помещения.Поэтому каждый элемент здесь тщательно продумывается, чтобы оптимально использовать пространство.
Лишние элементы исключаются. Лучше, если ванна совмещена с туалетом, и даже захватывает и участок коридора. В раздельном санузле ситуация еще сложнее. Поэтому совмещенная планировка становится вариантом, расширяющим возможности для размещения нужных элементов. Для переделки потребуются дополнительные затраты. Зато, это позволит разместить все необходимое и поделить пространство на зоны.

Дизайн ванной в хрущевке

Другая проблема заключается в расположении коммуникаций. Нередко приходится делать разводку и скрывать трубы в стенах. Тогда выравнивают и поверхность (строители в то время не сильно старались в этом направлении). Иногда даже лучше сломать и построить стену самостоятельно заново, чем выправлять изначальный вариант.

16

Установка реле времени TDM на din в электрощиток

На дин рейке в электрощитках квартир, домов, предприятий, учреждения рядом с автоматическими выключателями, узо, диф-автоматами часто устанавливают реле времени. Установка связана с оптимизацией работы электроприборов, силовых цепей, устройством умного дома.

Типы реле времени TDM на дин-рейку.

Разновидности реле времени на din:

1. Электронные на основе микросхем, микроконтроллеров;

2. Пневмо-механические на основе демпферных колебаний;

3. Электромагнитные основанные на действии электромагнитной индукции;

4. Пружинно-анкерные, с часовым механизмом, спусковой пружиной;

5. Синхронные-асинхронные (моторные) принцип замедления не более получаса.

Наша служба

Что такое реле времени?

Надо полагать, что читатель этой статьи — не специалист в вопросах электротехники, а лишь пытливый пользователь, старающийся расширить свой кругозор и применить полученную информацию в повседневной жизни. Поэтому для начала будет полезно вспомнить, что же скрывается под общим термином «реле»?

Не будем приводить длинную «научную» формулировку этого понятия – она может быть не вполне понятна начинающему. А если говорить простыми словами, то реле – это электромеханическое или электронное устройство, которое производит коммутацию (соединение или разрыв) электрической цепи при получении внешнего управляющего сигнала. Если точнее, то срабатывание происходит, когда внешнее воздействие достигает какой-то заданной величины.

Первые реле были изобретены, изготовлены и применены еще в середине XIX века – они стали незаменимым компонентом аппаратов бурно развивающейся в те времена телеграфной связи. С тех пор, безусловно, эти устройства прошли длинный путь доработок и усовершенствований, повысилась их надежность, появились новые типы, способные работать в самых разных условиях эксплуатации. Но принцип остался неизменным – внешнее управляющее воздействие руководит замыканием, размыканием или переключением электрических цепей.

На схеме очень наглядно показан основной принцип работы электромеханического реле. Ну а количество контактов и схема их переключения при срабатывании устройства далеко не ограничивается этими двумя примерами.

По большей части реле управляются электрическими сигналами – когда показатели силы тока или напряжения достигают определенной величины. Но, кстати, управляющее воздействие вовсе не обязательно является электрическим. Существуют реле, срабатывание которых вызывается изменением давления в трубопроводе, температуры окружающей среды, освещенности объекта и другие. Все это открывает очень широкие возможности автоматизации и обеспечения безопасности эксплуатации разнообразной электрической техники.

Реле давления – в бытовых условиях обычно ставится в цепи питания насосного оборудования, что позволяет автоматизировать работу систем автономного водоснабжения или отопления.

Можно добавить, что в наше время наряду с электромеханическими реле все шире используются «твердотельные» — электронные ключи, в которых переключение контактов происходит за свет использования каскадов полупроводниковых элементов или интегральных микросхем.

Теперь – к вопросу о том, что же такое реле времени.

А подсказка кроется в самом названии. Это в принципе такое же реле, но срабатывание которого происходит с определенной задержкой после подачи (или снятия) управляющего сигнала. Или же коммутация цепей производится с определенным алгоритмом по времени.

Такие устройства нашли очень широкое применение в автоматизации промышленного оборудования. Но их широко используют и в бытовых условиях. Например, на них можно переложить часть забот по управлению осветительными приборами, климатическим оборудованием или системами вентиляции, с получением весьма впечатляющего эффекта экономии электроэнергии. Появляется возможность производить в заданное время необходимые действия с бытовыми электрическими приборами даже в отсутствие хозяев или без их вмешательства. Одним словом, реле времени способны значительно упростить жизнь владельцам дома.

Электромеханическое аналоговое реле времени в корпусе под установку на стандартную DIN-рейку. Даже внешне некоторые приборы такого предназначения напоминают обычные часы.

Это была, так сказать, общая информация. А теперь перейдем к более пристальному рассмотрению разнообразия этих устройств и алгоритмов их работы.

Это интересно: Принцип работы датчиков давления, расхода и уровня: объясняем во всех подробностях

Видео-подборка по теме статьи

Для чего необходимо реле времени

Назначение реле времени варьируется, исходя из его функциональности и технических особенностей. Так, электромагнитное реле, позволяющее выполнить секундную задержку включения, применяется в электрических щитах управления запуском электрических двигателей больших мощностей.

Домохозяйки используют совершенно другой тип реле с целью выключения бытовых электроприборов по требуемому временному интервалу.

Регулировать включение/выключение освещения на протяжении целой недели можно с помощью программирования электронного таймера. Ряд устройств, применяемых в работе с уличным освещением, через выполнение программы способны отслеживать колебания уровня естественного освещения в течение суток.

Цикличное реле времени дает возможность вентилировать внутреннее пространство через установленные временные интервалы. А дополнив систему датчиками, измеряющими температурный режим и влажность, можно наладить комфортное обслуживание таких объектов, как теплица или парник.

Разновидности реле времени

Сегодня промышленность выпускает большой ассортимент реле времени, и выбор определенного экземпляра зависит только от ваших потребностей и возможностей

Осуществляя подбор подходящего реле времени, прежде всего, важно продумать подходящее конструктивное решение.

Существует ряд отличающихся друг от друга конструкций реле времени:

• Моноблок – представляет собой независимое устройство. Он имеет свое питание и отдельные входы, куда подключается нагрузка.
• Встраиваемое реле времени – представляет собой более простой аналог блочного устройства. Не имеет своего корпуса. Отсутствует и свое питание. С помощью таких приборов можно сконструировать более функциональное устройство, объединив их в единое целое.
• Реле времени модульного типа – некая разновидность моноблока, обычно монтируемая на дин рейку в электрический щиток.

Цикличные позволяют выдавать сигнал по прошествии установленных отрезков времени. Наибольшее распространение они получили в автоматических системах, отвечающих за выключение/включение различных механизмов.

Промежуточные реле времени дают возможность задержать генерацию сигнала на нужный срок. При этом данный тип реле оснащается часовым либо анкерным механизмом, или бывает моторным, пневматическим, электромагнитным или электронным.

Реле времени, имеющие часовое либо анкерное устройство, являлись первопроходцами в этой области. Фото реле времени, работающих вследствие завода пружины, возможно встретить не только в музеях. Этот тип реле существует и в наши дни и заслужил репутацию наиболее надежного устройства. Данные реле используются, например, в будильниках и таймерах для кухни, заводимых механически.

Широкое распространение получили моторные реле времени, представляющее собой механизм, укомплектованный синхронным двигателем. Такой тип реле времени подойдет, когда необходимо подсчитывать моточасы электрогенератора, чтобы вовремя делать все процедуры, необходимые для функционирования оборудования.

Пневматические реле осуществляют регулировку за счет изменения объема подачи воздуха. Они пригодятся в процессах автоматизации работы различного оборудования, например, металлорежущего станка.

В цепях управления разгоном и торможением электропривода применяется электромагнитное реле, где посредством использования дополнительного короткозамкнутого витка на катушке осуществляется регулировка подачи сигнала.

При этом возможности современной микроэлектроники позволяют легко задать любой алгоритм работы и получить обратную связь. В то же время габариты устройства и электропотребление минимальны и не влияют на его автономность.

На транзисторах

Транзисторная схема наиболее легкая в сборке, менее затратная из всех вариантов. Самая простая включает всего 8 элементов, которые можно разместить без платы, спаяв между собой. Часто такое простое реле времени создают и применяют для освещения: после нажатия тумблера лампа горит заданный промежуток времени, потом сама выключается.

Что потребуется:

• э/м реле 250 В, 5 А, допускаются параметры выше;
• транзистор КТ973А, подойдут также подобные, например, 973Б;
• диод КД105Б или иной подходящий;
• микропереключатель («микрик», кнопочка или с бегунком);
• резисторы 3 шт.: на 100 Ом; 2.2 мОм и переменный на 820 Ом (ним будет регулироваться временная пауза);
• конденсатор 3300 мкФ, 25 В.

Самоделку можно использовать, например, для включения вентиляции в гараже.

Алгоритм работы:

1. Исходная позиция перекл. S1 — «выкл». Конденсатор C1 пока разряжен и когда первый элемент переключат в другое положение, стартует его зарядка.
2. Транз. VT1 пока открыт, поскольку ток заряженного C1 течет сквозь его базу. При зарядке он понижается и VT1 через небольшой промежуток выходит из насыщения (из состояния, когда сопротивление «эмиттер-коллектор» наименьшее, вхождение в насыщение составных транзисторов как бы не происходит).
3. Ток коллектора VT1 падает быстрее, в момент, его нехватки, чтобы исполнительный расцепитель K1 держал контакты K1.1 сомкнутыми, они расцепляются.
4. Для нового запуска реле переводят переключатель в позицию «выкл.», чтобы конденсатор разрядился и через 5–10 сек. — «вкл.» Продолжительность задержки зависит от емкости данного элемента (чем она выше, тем дольше пауза) и от положения регулятора подстроечного резистора R1 (возрастает сопротивление — длиннее пауза). Диод VD1 предназначен для защиты транз. VT1.

Окончательный вид:

Простая сборка на одном биполярном транзисторе

Запчасти для реле задержки выключения 12 вольт:

• э/м расцепитель 10 А, 250 В;
• конденсатор 3.3 мФ, 25 В;
• диод КД105Б (или аналог);
• резисторы: 1 кОм; от 1 до 100 Ом, в нашем случае 18 Ом;
• переключатель.

Мультиметром определяем выводы диода:

Определяем сопротивление релейной обмотки. Соотношение напряжения питания к ней не должно превышать макс. тока на коллекторе Iкmax примененного транз. (КТ315 Iкmax=100 мА=0.1 А).

Мультиметром проверяем транзистор:

Далее, самодельное на 12 В реле времени конструируется по схеме:

Сборка поэтапно в иллюстрациях:

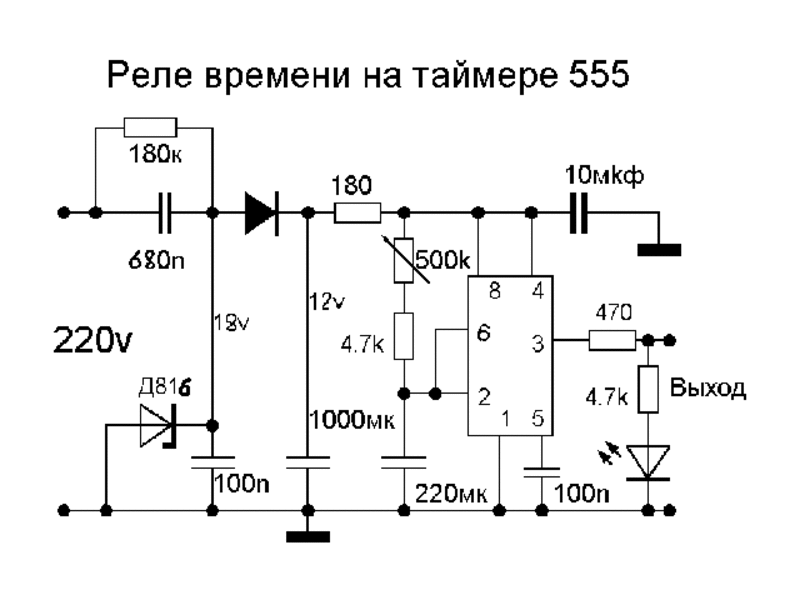

Вот еще подобные чрезвычайно простые схемы (у первой задержка от 2 сек. до 9 мин. 20 сек.):

Как работает

Алгоритм для первой описанной нами схемы (он же подобный и у других, анализируемых в разделе):

1. Перекл. S1 в позиции зарядки — конд. C1 аккумулирует энергию через резистор R1 (не должно быть слишком низкое количество Ом).
2. При «полном» C1 «микрик» переводят в «вкл.» — он начинает разряжаться через резистор R2 и транзисторную базу VT1.
3. Пока идет разрядка, контакты реле сомкнутые. Когда ток становится достаточно слабым — размыкаются.

Элементарный эффективный вариант с задержкой 10 мин

Рассматриваемый дальше вариант расценивается пользователями как один из лучших среди простых самоделок такого типа.

Задержка — 10 мин. Можно обойтись без платы. Регулировка — стандартным резист. R1, управляют изделием контактами. Можно также создать площадку, макет ниже:

С двумя транзисторами, также и для включения нагрузки

В схеме есть 2 транзистора:

• первый (Б1) — регулировка, управление паузой. Запускает таймер;
• второй — электронный ключ, активация и отключение питания обслуживаемого прибора.

Сложность состоит в подборе сопротивления R3. Нам потребуется такое, чтобы реле смыкалось только при поступлении импульса от Б2. Обратная активация нагрузки происходит только при сработке Б1, подбирать данный параметр надо экспериментально.

Подключение к схеме управления

Подключение прибора необходимо делать с учётом всех условий, которые прописаны в техническом паспорте аппарата. Зачастую его нужно монтировать вертикально. Максимальные допустимые отклонения от вертикали не должны превышать 10 градусов. Также следует учитывать и температурные показатели. Монтаж и эксплуатация устройства для временного управления должны проводиться при температуре от -20 до +50 °C.

Уровень влажности в помещении, где будет эксплуатироваться реле времени, не должен превышать 80%. Электрический контур, к которому проводится монтаж таймера, на этот период следует отключить от подачи электропитания.

Любая конструкция аппарата предполагает наличие технического паспорта. В нём есть детальная схема подключения. В цифровых и электронно-механических изделиях схема также нанесена на их корпус. Стандартный способ подключения выполняется в такой последовательности:

1. Подвод кабеля электропитания к клеммам.
2. Жилу с фазой необходимо проводить через автомат.
3. Фаза подключается к нагрузке на реале.

Эта схема работает для всех типов устройств. В зависимости от конструкции аппарата количество контактных пар может меняться.

Как действует реле времени

Принцип действия реле времени аналогичен функционированию обычного реле, где контактная группа обеспечивает срабатывание устройства.

Аналоговые реле отличаются наличием часового механизма, который управляет контактами. Внутри цифровых реле расположена электромагнитная катушка, получающая ток для фиксирования магнитного якоря посредством электронного таймера.

Порядок функционирования аналоговых реле сопоставим с методом установки будильника в часах с механическим заводом. Установленное механически выскакивание кукушки наглядно демонстрирует ежедневную цикличность функционирования программированного реле.

Оно настроена на некое число. Как только число будет достигнуто, осуществляется некое запрограммированное действие. В то же время счетчик выставляется на ноль, и начинается новый отсчет поступающих импульсов до запрограммированного числа.

Регулировка цифрового оборудования

Применение устройств с механическими настройками можно объяснить на примере таймера REV Ritter. Он включается в самую обычную бытовую розетку. С помощью этого аппарата происходит контроль управления в необходимых временных рамках любой домашней техники. Его настройка происходит следующим образом:

1. Поднимаются все элементы, находящиеся вокруг диска.
2. Опускаются только элементы, которые стоят напротив необходимого значения времени.
3. Диск поворачивается для установки текущего времени.

Например, если на диске опустить сегменты с числами 15 и 21, то после начала работы устройства питание подключится в 15 часов, а разорвётся цепь в 21 час. Конструкция механизма REV Ritter предполагает организацию 48 периодов за полные сутки.

Также оборудование имеет возможность внепрограммного подключения нагрузки. Чтобы включить такую функцию, есть отдельная кнопка, которая размещена сбоку корпуса. Если на неё нажать, то питание на прибор будет подаваться без учёта настроек.

Приборы с механической шкалой

Одним из приборов, который имеет механическую шкалу, является бытовой таймер. Работает он от обычной розетки. Такой прибор позволяет управлять домашней техникой в определенном диапазоне времени. В нем установлено «розеточное» реле, которое ограничено суточным циклом срабатывания.

Для использования суточного таймера его нужно настроить:

• Приподнять все элементы, которые располагаются по дисковой окружности.
• Опустить все элементы, которые отвечают за настройку времени.
• Прокручивая диск, установить его на текущий промежуток времени.

К примеру, если элементы опущены на шкале, отмеченной цифрами 9 и 14, то нагрузка активируется в 9 часов утра и будет выключена в 14:00. За сутки можно создать до 48 включений аппарата.

Для этого нужно активировать кнопку, которая находится на боковой части корпуса. Если ее запустить, таймер включится в срочном режиме, даже если он был включен.

Подключение в схему управления

Используется классическая схема, позволяющая коммутировать многопозиционную нагрузку по временному признаку (в данной ситуации число состояний равно 2-м). К приборам этого класса обязательно прикладывается технический паспорт, где описывается не только их конструкция, но и порядок подключений.

На некоторых моделях электронно-механических и цифровых таймеров схема нанесена непосредственно на корпусе прибора.

Классический вариант коммутаций представлен в виде следующей последовательности операций:

1. При подключении к сети питание подается непосредственно на клеммы прибора.
2. Через встроенный автомат фазное напряжение поступает на обмотку исполнительного реле.
3. Его контакторы подключают схему непосредственно к линии электропитания.

Принцип работы

Реле времени оснащено контактной группой. Именно с её помощью происходит включение и отключение. В качестве контроллера выступает катушка, являющаяся электромагнитом, или часовой механизм. В аналоговых и электронных аппаратах применяется кварцевый генератор. С его помощью образуются импульсы, которые и определяют течение времени. Функционируют приборы по такому принципу:

1. На устройство подаётся сигнал.
2. В приборе заранее программируется требуемое количество импульсов.
3. По достижении необходимого показателя происходит какое-либо действие.
4. Счётчик времени снова становится на ноль, после чего весь процесс повторяется.

Электронное (цифровое) реле времени заменило аналоговое механическое. Такие аппараты управляются с помощью якорей, которые меняют контакты с определённой задержкой. Работает прибор благодаря изменению показателей напряжения на конденсаторе. В конструкции есть специальный узел. Он функционирует на RC-цепи. Именно этот элемент задаёт время. В необходимый период на реле поступает команда. Устройство либо замыкает, либо размыкает контактные пары, которые включаются в цепь.

Современные аппараты дополняются микроконтроллером, с помощью которого человек может программировать прибор, не разбирая его. Такому типу не нужна какая-либо специализированная настройка. Он начинает функционировать сразу же после подключения к электросети. На этих реле можно устанавливать задержку от 1 секунды до нескольких недель. В конструкцию входят:

• магнитный провод;
• специальная немагнитная прокладка (она обязательно должна присутствовать для корректной работы);
• якорь.

Чтобы замедлить переключение, часто применяют короткозамкнутую обмотку. Когда к ней подаётся электрический ток, появляется магнитное поле, благодаря которому создаётся препятствие для увеличения магнитной силы. Это значительно сокращает время срабатывания якоря. Пневматические приборы функционируют благодаря демпферу. Задержка контролируется с помощью воздушного отверстия, сечение которого можно изменять.

Принцип работы

Наличие реле в определенной схеме позволяет собрать более гибкие по контролируемости устройства. Причем реализовать можно большое количество решений. Поэтому необходимо рассматривать каждое конструкционное предложение по отдельности. По виду исполняемой деятельности на практике применяют электромагнитные, электронные и пневматические системы, а также решения для часовых механизмов.

Электромагнитные устройства, как правило, могут применяться только в схемах с постоянным источником тока. Промежуток времени действия обычно бывает 0,06−0,1 сек. для включения и 0,6−1,4 — для выключения. Такие реле содержат два рабочих слоя обмотки, один из них — короткозамкнутый кольцеобразный контур.

Когда на первую обмотку подается электрический ток, магнитный поток растет. Он формирует ток второй обмотки, вследствие чего рост основного потока прекращается. В итоге появляется временная характеристика смещения якоря механизма, формируется временная выдержка.
