Как сделать сваю винтовую самому + обустройство свайного фундамента

Содержание:

Этапы работ

Так как нужно изготовить не одну сваю, с циркулем вы будете возиться очень долго. В данном случае лучше изготовить специальные шаблоны, которые ускорят процесс разметки лопастей. Здесь нужно будет сделать самому два шаблона. На одном из них необходимо начертить малый круг с диаметром, равным диаметру трубы по ее наружной стороне.

Второй шаблон будет содержать большой круг, а его диаметр будет равен наружному диаметру винта. На каждом шаблоне должна быть нанесена центральная ось, что упростит их посадку на стальную полосу в момент нанесения разметки. Теперь, когда шаблоны готовы, можно переходить к следующему этапу.

Кроим полосу

Чтобы расход материала свести к минимуму, необходимо правильно провести раскрой стальной полосы

Обратите внимание на то, что ее длина и ширина будут кратны наружному диаметру лопасти (заготовки):. Раскрой полосы

Раскрой полосы

  • по ширине большой шаблон должен лечь без припусков. К примеру, он имеет диаметр 250 мм, а значит, ширина полосы должна составлять все те же 250 мм;
  • длина полосы должна быть равна диаметру шаблона лопасти, умноженному на количество заготовок. Припуски зазоров тут не нужны.

Теперь необходимо разметить круги, а поможет нам в этом шаблон. Процесс может проводиться в произвольном порядке, то есть вы можете разметку начинать с малых кругов, а завершать большими, или в обратной последовательности, разницы нет.

Создание винтовой спирали

Когда вся разметка готова, настало время заняться вырезанием заготовок. Сначала наносится надрез начиная от вертикальной оси и до внутреннего круга, а далее по внутренней оси. В конце нужно вырезать наружный контур винтовой лопасти.

Вырезание заготовок

Здесь нам понадобится оборудование – тиски и разводной рычаг. Образовавшиеся кольца одно за другим фиксируют тисками так, чтобы вертикальный разрез был повернут вверх, а затем аккуратно рычагом разводят в разные стороны торцы. После того как первый торец отогнули, необходимо высвободить заготовку из тисков, перевернуть ее на другую сторону, и точно так же отогнуть второй торец.

Перемеряем расстояние – оно должно составлять между ними от 130 до 140 мм, при диаметре лопасти в 200 мм. Следите за тем, чтобы конец винтовой лопасти, входящий в землю, был меньше отогнут, нежели верхний.

Изготовление винтовой спирали

Обратите внимание, что в данном процессе это наиболее сложная и ответственная задача, ведь неправильно выверенный угол не позволит вам произвести вкручивание винтовой опоры в грунт

Работа над конусом

В промышленных условиях наконечники производят по методу литья, но по понятным причинам домашняя технология видоизменена, и мы будем мастерить конус из трубы – именно так происходит изготовление винтовых свай частным образом.

Треугольники для формирования наконечника

Теперь возвращаемся к процессу изготовления шаблона. В данном случае он будет представлять собой треугольник, который нужно вырезать из тонкого металлического листа (можно заменить картоном). Высота нашего шаблона будет равна диаметру трубы, умноженному на два.

Размер основания определяется путем простейших расчетов:

  • сначала подсчитываем длину окружности ствола в разрезе, для чего наружный диаметр ствола необходимо умножить на 3,14;
  • полученную цифру делим на сектора, из которых будет изготовлен винтовой конус. Если мы берем трубу, диаметр которой равен 76 мм, то нам вполне хватит четыре сектора. Так мы быстро и точно вычислили длину основания нашего шаблонного треугольника.

Формируем конус

Размечаем 4 сегмента с помощью изготовленного ранее шаблона и болгаркой вырезаем их из трубы. Треугольники, которые остались на трубе, без лишнего усилия нужно кувалдой подогнуть к центру поперечного сечения. Набивать нужно до тех пор, пока они полностью не сомкнутся. Теперь в работу вступает сварочное оборудование. Стыковочные швы заваривают сварочным аппаратом.

При необходимости количество сегментов-треугольников может быть увеличено. Следите за тем, чтобы шов от сварки был аккуратным, иначе он может разойтись, и усилия будут напрасными.

Установка лопасти на наконечник

Настало время приваривать оголовок и ребра жесткости, созданные в форме треугольников с прямым углом и катетом в 50 мм. Именно катет приваривают к низу оголовка и трубе.

Вот так несложная технология и абсолютно простое оборудование позволят вам самому сделать отличные лопастные сваи, на которых можно обустроить небольшую легкую конструкцию.

Источник

Свайно-винтовой фундамент для строительства

Винтовые сваи проверены временем

Свайно-винтовой тип фундамента используется в мире уже около 300 лет, начали его использовать при возведении маяков, хороший пример Сухумский маяк, который прекрасно пережил войну и стоит до сих пор, что говорит об отличной надежности этого типа фундамента.

Для тех кто сомневается, что сваи ржавеют и этот тип фундамента может быть ненадежным, вот свая, которая была заменена на древнем маяке, этой свае больше 300 лет, как видите, она прекрасно сохранилась.

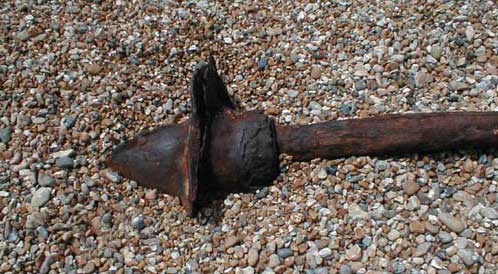

Древняя свая от маяка

Однако самый популярный тип фундамента в нашей стране является ленточный заливной фундамент, однако не на каждом участке можно его устроить, да и стоит он не дешево. Есть глинистые почвы с высоким уровнем грунтовых вод, на такого рода земельных участках возведение ленточного фундамента невозможно. Тогда на помощь приходит технология установки надземного вида построек на свайно-винтовом фундаменте. Этот вид фундаментов также набирает популярность в нашей стране благодаря многим преимуществам.

Плюсы свайно-винтового фундамента

  1. Основными преимуществом является то, что свайно-винтовой фундамент не требует проведения большого количества земельных работ.
  2. Технология его возведения достаточно проста.
  3. Скорость установки и оперативность возведения. За час на обычной земле можно установить десяток свай, если постараться можно и все пятнадцать.
  4. К тому же отмечается его низкая стоимость.
  5. Способность выдерживать приличные нагрузки и долговечность.
  6. Подходит любой грунт, кроме скальных пород.
  7. Применение спец техники не обязательно, возможность устанавливать сваи вручную.
  8. Не нужно ждать после заливки бетона, можно спокойно продолжать возведение вашего дома.
  9. Вибрация и шум при установке отсутствуют
  10. Сваи возможно использовать повторно
  11. Фундамент под ваш каркасный дом может быть всегда расширен.
  12. Возможность установки на склонах и неровных грунтах.

Возможность возведения дома на склоне, где земля дешевле в разы

Минусы винтовых свай

Минусы на самом деле не столь очевидны, особенно для небольшого каркасного строительства дома, этот тип фундамента подходит идеально.

Но всё же минусы есть:

  1. Невозможность возведения на скальных породах или грунтах с большим количеством камней в почве.
  2. Подходит для легких каркасных и деревянных строений до 3-4 этажей.
  3. Дома должны иметь достаточно широкое основание.
  4. При вкручивании зачастую анти-корозийное покрытие повреждается, что ускоряет корозию металла.
  5. Некачественные производители.

Также отмечается, что срок службы свайно-винтового фундамента хоть и является достаточно большим, однако все-таки несколько меньше, чем у бетонного. Срок эксплуатации такого фундамента могут сократить и повреждения, которые иногда получают сваи в процессе вкручивания в грунт. Сваи с поврежденным внешним защитным слоем больше подвержены коррозии.

Хотя свайно-винтовой фундамент хорошо подходит для частного строительства, но для возведения тяжелых массивных многоэтажных построек его лучше не использовать.

Кроме того существует еще несколько проблем, с которыми можно столкнутся организуя строительство на свайно-винтовом фундаменте. Прежде всего, следует знать, что пол в доме на свайно-винтовом фундаменте потребует дополнительного утепления. Также часто бывает, что сваи дают неравномерную усадку в процессе эксплуатации дома, а со временем вообще разбалтываются, если выполнено не по технологии.

Поэтому, не смотря на свою прочность, свайно-винтовой фундамент приветствуется в малогабаритном строительстве каркасных домов, а также при возведении на участке бань, гаражей и небольших хозяйственных или декоративных построек.

Ворота на сваях

Ворота на винтовых сваях потребуют некоторой дополнительной работы. Дело в том, что их створки воротные столбы или вовсе не нагружают, или нагружают гораздо слабее, чем полотно. Без дополнительного упора в грунт верха воротных столбов скоро разъедутся в стороны. Кстати, это же, только в меньшей степени, относится и к угловым столбам.

Справиться с проблемой несложно: вокруг столба, в стороны на 0,25-0,5 м копаем котлованчик глубиной на полтора-два штыка лопаты и по песчаной подушке в 10-15 см заливаем его бетоном. Бетонная чушка примет на себя горизонтальную часть раскачивающих столб нагрузок, а винт в глубине – вертикальную. Трубы на столбы нужны увеличенного диаметра, от 120 мм. Но учтите, это не полноценное бетонирование, нагружать чушку по вертикали нельзя!

Подсоединение двухклавишного выключателя: подготовительные работы

Стоит отметить, что перед тем, как подключить выключатель света, который является двойным, нужно проложить электропроводку. Если дом только строится и в нем проводится скрытый монтаж проводки, то сложностей нет. Саму проводку устанавливают еще до того, как наносится штукатурка.

После этого надо подключить сам выключатель и светильники к проводке. Прокладка всех проводов осуществляется согласно схеме (см. ниже).

Двухклавишный выключатель предназначен для включения и выключения из одного места двух электроприборов или управления отдельными секциями одного прибора.

Чаще всего такие выключатели используются для переключения режимов работы люстры: каждая из двух клавиш включает одну из двух групп ламп, а при включении обеих клавиш подключается полностью вся люстра.

Используя такой выключатель, можно контролировать освещенность помещения. Также применение выключателя света с двумя клавишами пригодится для включения освещения раздельных ванной комнаты и туалета.

Схему подключения проходного выключателя на две лампы составить на самом деле не так сложно, как может показаться на первый взгляд. Если это частный дом, подключить двойной выключатель света будет удобно для освещения улицы при выходе. Если есть возможность использовать осветительный прибор с двухклавишным выключателем на балконе, там наличие устройства будет тоже уместно.

В каждой из групп может быть разное количество лампочек – это может быть как одна, так десять и более ламп. Но двухклавишный выключатель может управлять лишь двумя группами ламп.

Понятно, что если планируется осуществить открытый монтаж проводки, то каждый кабель, который надо подключить к двухклавишному выключателю и светильнику, прокладывается в отдельных кабель-каналах или гофротрубах.

Если же проводка в доме используется в течение многих лет, и действующие электропровода не подходят, то их нужно будет заменить. В том случае, если они были смонтированы открытым способом, проблем не возникнет. Если же они были скрыты под штукатуркой, придется делать новые штробы и прокладывать новые кабели. После размещения кабелей на своих местах, приступают к их подключению.

Перед началом работ по замене электропроводки в квартире или частном доме и монтажу двухклавишного выключателя в целях безопасности следует полностью отключить электроснабжение.

Для этого достаточно будет отключить автоматический переключатель, который стоит в начале цепи, предназначенной для подачи тока к осветительным приборам.

И так, когда все подготовительные работы сделаны и провода размещаены согласно схеме, можно приступать к подключению двухклавишного выключателя.

Как подключить выключатель с двумя клавишами

Преимущества и недостатки

Несомненными плюсами свайно-винтового основания под дом являются следующие:

  • возможность обойтись без специальных машин при небольшом масштабе работ;
  • исключение опалубки и цоколя;
  • одинаково качественная работа в любой сезон;
  • обеспечение вентиляции под полом дома;
  • возможность демонтировать какой угодно конструкционный элемент.

Но есть даже у такого привлекательного решения ряд минусов. Его не получится возвести на горных породах, и независимо от качества защиты приходится все время считаться с риском коррозии. Уровень нагрузки на фундамент лимитирован; кроме того, винтовые сваи гораздо требовательнее к качеству работы. Малейшее отклонение от нормальной технологии может спровоцировать провал опор, их искривление или выталкивание наверх. Эти отрицательные моменты, впрочем, не позволяют игнорировать тот факт, что винтовая подложка хороша на берегах рек и озер, на причалах, в лесистых районах и так далее.

Сообщить об опечатке

Рекомендации по монтажу винтовых свай своими руками

  1. Для усиления гидроизоляции опор целесообразно использовать двухкомпонентное антикоррозийное покрытие на основе полиуретановых смол.
  2. Установка оголовка на верхнюю часть свай актуальна при обвязке фундамента брусом. Цельнометаллический ростверк можно приварить непосредственно к верхней части опоры, в этом случае оголовок не требуется.
  3. Для предотвращения морозного пучения, лопасти свайно-винтового фундамента должны располагаться ниже глубины промерзания грунта.
  4. До настоящего времени малоизучен гальванический эффект, разрушающий металл в наведенных электрических полях. От монтажа металлических фундаментов вблизи опор высоковольтных ЛЭП и трансформаторных подстанций лучше воздержаться.

Перспективы и недостатки бизнеса по производству винтовых свай

Любой крупный проект требует достаточно долгого и кропотливого проектирования, анализа рынка и составления бизнес-плана. Но, перед этим нужно изучить идею «базовым» способом, то есть разобрать, какими преимуществами и недостатками обладает выбранное направление.

Из-за самой простоты разбора, а также из-за того, что в нём будет всего лишь 2 критерия, выделим сам анализ в простую таблицу.

Перспективы и преимущества Недостатки
Часто используется при установке наиболее простых садово-парковых элементов и декора – фонарные столбы, оградки, детские площадки, урны и лавочки. Заказчики часто отдают предпочтение ещё более дешёвой и простой альтернативе, реже – пытаются установить элементы самостоятельно при помощи заливки бетонного основания.
Используется для строительства домов «на сваях», распространённых в регионах с холодным климатом, либо в болотистой местности или на неустойчивой почве. Скорее всего, в такой местности уже есть свои компании, занимающиеся производством винтовых свай, больше конкурентов на рынке.
Низкая себестоимость производства, есть возможность использовать аналогичные, но более экономные материалы. Излишняя экономия на сырье может привести к плохой устойчивости свай к повреждениям, уменьшить коррозийную стойкость.
Сваи используются при реконструкции старых и аварийных зданий, это позволяет предприятию выполнять заказы на укрепление, ремонт и восстановление зданий. Дополнительный источник доходов. Для таких работ потребуется закупка более точного и качественного оборудования, высокие требования к специализации и навыкам рабочих.
Большая часть винтовых свай применяется для строительства временных сооружений – при установке тентов, палаток, ангаров, при возведении временных пирсов, постов и переправ. Такие сооружения возводятся при проведении городских и государственных праздников, на разнообразных концертах, ярмарках, представлениях и других культмассовых мероприятиях. Несмотря на разнообразие мероприятий, зачастую организаторы уже имеют постоянных подрядчиков, которые и выполняют все работы по установке винтовых свай.
Предоставление дополнительных услуг, таких как – расчёт стоимости свайно-винтового фундамента, исследование почвы, подбор оптимального количества свай, их длины и глубины завинчивания, в том числе и на неровной поверхности. Некоторые заказчики могут отказаться от дополнительных услуг, к тому же, большинство строительных площадок уже имеют точные геоданные.

К другим сильным и слабым сторонам можно отнести:

  • + поддержка со стороны государства – городская, либо областная;
  • + возможность использовать современное оборудование с высоким КПД;
  • + постоянный спрос на продукцию;
  • — риск финансового краха;
  • — необходимость постоянно отслеживать тенденции рынка;
  • — низкая, но потенциально опасная конкуренция.

И этот принцип можно применять к любому бизнесу: создайте простой список, и взвесьте все «за» и «против». Как только вы поймёте, что преимущества перевешивают все недостатки, смело приступайте к следующему шагу – составлению бизнес-плана.

Изготавливаем винтовые сваи для фундамента своими руками

Несмотря на кажущуюся простоту конструкции и ее изготовления, процесс подготовки полноценной и надежной винтовой сваи достаточно трудоемок и требует соблюдения специальных условий. Отдельно следует заметить, что изготовление винтовых свай самостоятельно может представлять опасность для жизни и здоровья, поэтому следует оценить реально свои возможности и строго придерживаться техники безопасности работы с инструментами и материалами.

Винтовые сваи делятся на 3 основных вида.

  1. Сваи со сварным наконечником. Они представляют собой трубы требуемой длины и диаметра, с заостренным концом и приваренными лопастями для монтажа сваи. Такая конструкция изготавливается методом сварки и представляет определенные сложности при изготовлении домашним методом. Изготовление данной конструкции требует заводского оборудования, чтобы обеспечить надежность конструкции.

  2. Литые сваи. Представляет собой полноценную конструкцию, в которой лопасти отлиты методом полного цикла, т.е. из одного материала и имеют малозаметные и монолитные швы. Сделать такие винтовые сваи своими руками в домашних условиях практически невозможно.

  3. Комбинированная свая. Представляет собой трубу, завершающуюся лопастями и длинным заостренным конусом.

Как видим, производство винтовых свай требует специфического оборудования и специальных навыков вкупе с доскональным знанием технологии.

Сваи, произведенные в заводских условиях с соблюдением технологии, могут нести нагрузку в 50 тонн, причем нагрузку динамического характера. В домашних условиях такого результата добиться в принципе невозможно. Но если вам очень нужно, то следующее видео наглядно покажет как можно сделать винтовые сваи самостоятельно.

Какие свайные конструкции можно изготовить самостоятельно?

Для частного домостроение рассматривают технологии закладки силовой конструкции без использования сложной спецтехники. В этом случае подходят технологии с устройством буронабивных свай и завинчиванием металлических стержней.

Монтаж буронабивных опор происходит в заранее подготовленных скважинах. При этом силовые элементы могут быть бетонными или усиленными арматурным каркасом.

Срок службы и несущая способность железобетонных конструкций превосходят показатели для бетонных свай на 40–50%. Так, ж/б фундамент способен прослужить до 100 лет и подходит для строительства жилых малоэтажных домов, тогда как бетонные изделия используют для легковесных построек II и III степени ответственности.

Несмотря на очевидную экономию в случае строительства своими руками, конструктору понадобятся навыки работы с буром и другой ручной техникой для монтажа

При этом нужно принимать во внимание четкое соблюдение технологии закладки фундамента, в противном случае долговечность конструкции снижается в разы

Стоимость фундамента будет складываться из расходов на покупку:

  • бетона,
  • арматуры,
  • гидроизоляционного материала,
  • песка,
  • щебня.

Монтаж винтовых свай – доступная и сравнительно быстрая технология, если речь идет о возведении легковесных построек и каркасных домов. Изготовить сваи с наваренными лопастями можно своими руками, но рассчитать несущую способность и быть уверенным в надежности такой силовой конструкции практически невозможно.

Готовая стальная свая с традиционными размерами (Ø108, длина трубы –1,5м, размер лопасти – 300 мм) в среднем стоит 1500 руб. В свою очередь самодельный стержень обойдется собственнику приблизительно в 500–700 рублей, но нужно учитывать качество стали и надежность сварных швов.

Долговечность покупных винтовых опор – 50–70 лет, а прогнозировать срок службы изделия, своими руками достаточно сложно. Поэтому, когда речь идет о полном изготовлении свайного фундамента своими руками под жилое строение, то используют буронабивную технологию.

Забивные и вдавливаемые сваи изготавливают в заводских условиях. Для этого используют специальные формы, виброустановки и сушильные печи. Исключение составляют деревянные забивные опоры, но для их установки на участке привлекается спецтехника. Они уступают остальным конструктивным элементам по сроку службы, прочности и грузоподъемности.

Принципы расчёта и проектирования

Свайно-винтовая технология возведения фундаментов основана на принципе прохождения точечной опоры сквозь слабые слои почвы к плотным несущим пластам.

Нагрузка от дома, таким образом, передаётся прямо на несущее грунтовое основание, чем обеспечивается надёжное и прочное положение строения.

Глубину залегания несущих пластов грунта определяют путём опытного бурения и отбором образцов почвы, с последующим их испытанием. Также этот параметр берут из вертикальной съёмки с привязкой к месту строительства, которая есть в каждом отделении архитектуры местного исполкома.

Путём сбора нагрузок (вес всех конструкций строения, мебели, оборудования различного назначения, максимального количества людей и прочего, снеговая нагрузка) и делением их на общую площадь винтовых свай определяют удельное давление на почву. Оно должно быть меньше сопротивления несущего слоя грунта. Этим соотношением корректируют количество винтовых свай на плане СВФ.

Существуют нормативы отбора типоразмеров свай для строительства различных объектов. Основным показателем является диаметр ствола опоры, который напрямую взаимосвязан с величиной её несущей способности. Для ручной установки свай применяются опоры диаметром от 57 до 133 мм.

Диаметр сваи, мм Нагрузка, кг Вид почвы Строение
57 800 Переувлажнённый грунт Лёгкие постройки каркасного типа
89 1400 Болотистые и торфяники Дачные домики, гаражи
108 3500 Все кроме каменистых Бревенчатые дома (срубы)

Длину сваи рассчитывают исходя из того, что нижний её конец должен погрузиться в несущий слой грунта минимум на 300 мм. К этому добавляют высоту наземной части опоры. Проектом строительства закладывается величина просвета между землёй и обвязкой ВС (ростверком).

Минимальный технологический зазор допустим высотой 150 мм. Сюда следует добавить расстояние до технологических отверстий + 100 мм. В общей сумме это будет оптимальная длина сваи.

Как составить чертеж свайного поля?

После всех расчётов приступают к формированию чертежа расположения ВС на плане строительного участка.

При расстановке опор на приусадебном участке руководствуются следующими правилами:

  1. Сваи должны быть установлены во всех углах плана фундаментного основания.
  2. Опоры для монолитной плиты под оборудование (печь, котёл и пр.) будут в углах и по периметру через каждые 1,5 м.
  3. По осям расположения несущих стен центры свай помещают с промежутком от 1,5 до 2 м., в зависимости от материала ростверка (обвязки). Например, для бруса — 1,5 м, а для швеллера достаточно будет устанавливать опоры каждые 2 – 2,5 м.

Пример исполнительной схемы и план свайно-винтового фундамента:

Монтаж свай

Свайно-винтовое основание устанавливается следующим образом:

  • по всей длине сооружения, а также в углах и на стыках внутренних стен ввинчиваются сваи с шагом от одного до трёх метров;
  • верхушки всех свай подгоняются под уровень и скрепляются балками (из дерева или металла), чтобы образовалась жёсткая конструкция, которую ещё называют ростверк.

Существует несколько вариантов расположения свай:

  1. Одиночное — каждая находится под опорой.
  2. Ленточное — сваи расположены по периметру сооружения.
  3. Полосами — сваи идут в два и более ряда.
  4. Куст — сваи вбиты кучно в местах большой нагрузки или под несущими колоннами.
  5. Поле — сваи вкручены в шахматном порядке или рядами.

Чтобы трезво оценить свои силы, перед установкой необходимо отдавать себе отчёт, какой объём работ придётся выполнить. На лёгком грунте винтовые сваи размером до 5 метров можно установить вручную. Для этого понадобится три помощника, двое из которых будут выполнять физическую часть, а третий следить за точностью установки.

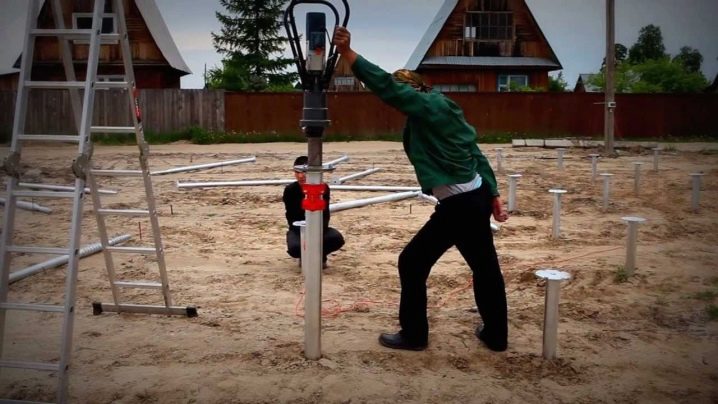

Пошаговое руководство по установке фундамента из винтовых свай

  1. Первым делом проводится расчёт материала для будущей постройки. Например, для постройки одноэтажной бани размером 6 на 6 метров с запасом понадобится 14 стандартных свай (длина 2,5 м, диаметр 10,8 см), установленных с шагом в 2–3 метра.

  2. Далее с помощью колышков осуществляется разбивка свайного поля. Сначала расставляются угловые колышки, потом между ними натягивается бечёвка, и по ней устанавливаются все остальные.

  3. Используя ручной бур, проделывают заходные скважины под сваи. Ручной бур должен иметь длину штанги не менее 5 метров и диаметр до 30 см. Глубина и диаметр скважины рассчитываются исходя из особенностей грунта. Можно ограничиться и приямками в 20 см.

  4. В специальные отверстия в верхней части сваи вставляется лом или арматура, на концы которого (-ой) надевают обрезки труб длиной 5–6 см. Охватывать основу хомутом, также как и пристраивать к ней ворот сбоку категорически нельзя, так как тогда её неминуемо перекосит. Заглубление сваи проводится путём прокручивания лома вокруг её оси. Крутят, как правило, двое, а третий измеряет вертикальность сваи при помощи уровня или отвеса. Отклонение свыше 1–2% недопустимо, иначе свая деформируется.

  5. Вкручивание производится ниже уровня промерзания грунта, поэтому надо заранее узнать эти показатели для своего региона. Когда свая пройдёт через этот уровень, она достигнет твёрдого грунта, и вкручивать её станет значительно тяжелее. Если труба наткнётся на камни, её придётся выкрутить, и вкрутить заново чуть под углом, пробуя сместить камень лопастями. После чего опять нужно проверить вертикальность сваи.

  6. После вкручивания всех свай их оголовки обрезают так, чтобы они образовывали горизонтальную плоскость. Подрезка выполняется болгаркой.

  7. Далее внутренние части свай бетонируются. Пустыми их оставлять нельзя, так как это чревато коррозией и сокращением срока службы. Заполняются трубы бетонным раствором из расчёта 1,5 ведра на каждую.

  8. После заполнения свай выполняется обвязка фундамента. Если речь идёт о лёгком сооружении, то ростверк из металла необязателен. Достаточно установки металлических оголовков, к которым шурупами прикручивается деревянный брус. Стыки промазываются битумом.

  9. Теперь свайно-винтовой фундамент готов, можно начинать возведение каркаса строения.

Предварительная обработка сырья, защита от влаги

Особенности технологии монтажа различных видов опорных столбов

Принципы строительства свайного фундамента изложены в СНиП 2.02.03-85 и СП 24.13330.2011. Каждая технология отличается способом устройства, а также видами силовых элементов.

Работы по закладке фундамента для всех типов свай начинаются с уборки площадки от строительного и другого мусора, выгрузки материалов, подготовки технического оснащения, а также разметки поля в соответствии с планом.

Буронабивные

Сваи изготавливают на строительном участке. Алгоритм технологических операций:

  1. В обозначенных местах обустраивают шурфы на проектную глубину.
  2. Дно скважины засыпают слоем песка и трамбуют материал, чтобы получить высоту не менее 20 см.
  3. По технологии без применения обсадных труб стенки скважины укрепляют для защиты от разрушения глинистым раствором. В большинстве случаев используют инвентарные трубы, которые в частном домостроении можно заменить листовым рубероидом.
  4. Заготавливают арматурный каркас и помещают его внутрь скважины.
  5. Заливают конструкцию раствором, оставляя выступы продольной арматуры над поверхностью.
  6. После затвердевания выравниванию опоры на одном уровне.

Винтовые

Установку винтовых изделий можно проводить вручную или использовать редукторные установки для монтажа. Технологические процессы закладки фундамента на размеченном поле:

  • вкручивание стержней на глубину, когда лопасти будут погружены в несущий пласт;
  • выравнивание выступающих частей свай на одном уровне по горизонтали;
  • бетонирование полости труб для предотвращения окисления металла внутри опорных элементов;
  • наваривание оголовков;
  • зачистка сварных швов и покрытие гидрофобным составом.

Монтаж железобетонных винтовых свай проводится с применением спецтехники, поскольку конструктивные элементы имеют значительный вес и вручную практически невозможно обеспечить соосность столба.

Установка железобетонных опор буровым способом

Потребность в предварительном бурении скважин под забивные сваи возникает в таких случаях:

  1. Мощности молотов для забивания недостаточно, чтобы самостоятельно преодолеть сопротивление грунта.
  2. Строительство ведется на высокоплотных, вечномерзлых или, наоборот, сильно переувлажненных почвах.
  3. Сваи необходимо ввести в грунт под определенным углом.

Последовательность технологических этапов закладки свай:

  • лидерное бурение шурфов;
  • уборка выработанной земли;
  • погружение железобетонных столбов;
  • выравнивание выступающих над поверхностью конструкций на одном уровне.

Забивные

Для монтажа забивных опор используют специальную технику с закрепленным дизель-молотом. Алгоритм земляных работ:

  1. На забивных столбах делают отметки с шагом в 1 м.
  2. С помощью стропов поднимают изделие в вертикальное положение и фиксируют над проектной точкой.
  3. Удары дизель-молота производятся с постепенным наращиванием силы. Высота рабочего хода – не более 0,5 м.
  4. Чтобы удостовериться в достижении несущего пласта, после погружения сваи на проектную глубину делают 10 последних ударов. Если при этом свая остается на месте, то монтаж силового элемента считают завершенным.

Усиление СФ

Необходимость в усилении конструкции может быть вызвана ошибками при проектировании и строительстве, изменениями гидрогеологических условий, появлением дополнительных нагрузок на фундамент.

Этапы реконструкции:

  • проектирование и расчет нового фундамента;
  • доставка материалов на площадку;
  • подъем дома на домкратах;
  • демонтаж старой силовой конструкции;
  • разметка свайного поля;
  • монтаж новых опор;
  • обвязка свай;
  • возвращение дома на исходное положение.

Характеристики дроссель для ламп

Основной характеристикой является индуктивность. Но, кроме нее, существует еще несколько параметров, которые характеризуют данный прибор. Они определяют мощность устройства, возможности его использования и срок службы.

Основные характеристики:

  • мощность. Она определяется видом сердечника и обозначает уровень сигнала, который может пропустить ограничитель. Мощность измеряется в ваттах;
  • угол потерь — вспомогательная характеристика, обозначающая качество дросселя. Чем меньше угол, тем ограничитель лучше;
  • частота тока. Она измеряется в герцах. В зависимости от данного показателя дроссели делятся на три вида: низкочастотные с установленной границей колебаний в 20-20000 Гц, ультразвуковые ограничители с колебаниями 20-100 кГц и мощные сверхвысокие дроссели колебания, у которых более 100 кГц;
  • допустимое значение пропускаемого тока измеряется в амперах;
  • сопротивление в неподключенном состоянии измеряется в Омах.

Разные виды дросселей

Обратите внимание! Современный рынок переполнен сотнями видов ограничителей, которые отличаются по своим характеристикам. Таким образом можно найти идеальный вариант, который подходит под конфигурации и электрическую цепь дома

Также ограничители могут отличаться формой и своим весом.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
